Система автоматического полива

Зачем нужны кашпо с автополивом?

Не стоит считать емкость со специальным устройством для автоматического полива растений всего лишь одним из средств упростить уход, игрушкой для ленивого цветовода. Ведь самое главное в автополиве — вовсе не простота, а оптимизация самих процедур. Такие емкости позволяют добиться идеальной степени влажности субстрата, отвечающей конкретному периоду развития растения, уровню потребления воды корневой системой. Именно полное удовлетворение требований растений и абсолютно точное соответствие количества поступающей влаги требованиям культур является главным и фактически не имеющим аналогов преимуществом горшков с автополивом. Это отвечающий потребностям современных цветоводов и их зеленых любимцев умный ответ на проблему идеальных поливов, который экономит силы, время, избавляет от проблем и предупреждает любые сложности, связанные с неправильным режимом влажности.

Кашпо с системой автополива. lechuza

Мы привыкли к тому, что поливы должны быть системными, с индивидуальным подходом к каждому растению, регулярными, поддерживать стабильные условия. И все это необходимо контролировать самому цветоводу

Даже опытные профессионалы не всегда могут обеспечить растения необходимым вниманием. И чем больше культур в коллекции, тем сложнее обеспечить им индивидуальный уход. Горшки с автополивом для комнатных растений как ни один другой метод позволяют сделают уход более персональным, ориентированным на особенности и предпочтения каждого конкретного растения

Благодаря им без усилий создается особенная система ухода, исчезает необходимость постоянно помнить и строго соблюдать индивидуальные особенности каждой культуры

Горшки с автополивом для комнатных растений как ни один другой метод позволяют сделают уход более персональным, ориентированным на особенности и предпочтения каждого конкретного растения. Благодаря им без усилий создается особенная система ухода, исчезает необходимость постоянно помнить и строго соблюдать индивидуальные особенности каждой культуры.

Поскольку все комнатные растения являются действительно уникальными и неповторимыми, даже у принадлежащих к одному семейству, похожих по своим требованиям культур программа ухода все равно может отличаться. Среди комнатных растений есть и любящие постоянную влажность культуры, такие как фикусы, и влаголюбивые, зависимые от степени влажности культуры вроде папоротников и бальзаминов, и боящиеся любого переувлажнения кактусы и другие суккуленты, требующие особого подхода орхидеи и цикламены. И если при классическом методе полива к каждому растению нужно найти свой подход, то при использовании умных кашпо вам всего лишь нужно заботиться о своевременном пополнении запасов воды в резервуаре. Они одинаково подходят для самых стойких и неприхотливых комнатных растений, требующих минимального внимания, и для самых капризных комнатных любимцев, которые предпочтительно выращивать в оранжереях.

Будучи устройством универсальным и простым, такие модные горшки максимально упрощают процесс построения программы поливов и позволяют забыть о всех хлопотах, с ним связанных. В том числе о таких нюансах полива, как:

температура воды;
попадание воды на листья или основания побегов;
потребность сливать воду из поддонов;
риск развития заболеваний, связанных с неправильным поливом;
требования контролировать объем воды и уровень просыхания субстрата в горшках и т.п.

Комплектация горшка для орхидей с системой автополива. lechuza

Умные кашпо полностью устраняют любые риски неправильного полива и компенсируют все возможные трудности. Максимальная эффективность, персональность, возможность создать даже специфические условия и соблюсти все требования растений позволяют не полагаться на интуицию и субъективную оценку, полностью забыть о тревогах и переживаниях, фактически свести на нет связанный с поливами риск неудач в выращивании комнатных растений.

Схемы автоматического полива

Вариантов и вариаций схем множество. Они очень мобильны и позволяют учесть все особенности участков и насаждений. Рассмотрим случай, когда вода подается из источника при помощи насосной станции сразу для полива растений. Такой вариант автоматического полива показан на фото ниже.

Такая система полива на даче своими руками может быть собрана за день

Вода к растениям может подаваться каплями или с использованием разбрызгивателей. Есть узел внесения удобрений. Он пригодится в системе автополива огорода, теплицы или сада, хотя и для газона и сада тоже лишним не будет. Количество линий полива определяется в зависимости от необходимости, потом рассчитывается давление. Капельницы или брызгалки подбираются по количеству воды, необходимому для растений.

Схема системы автоматического орошения с использованием разбрызгивателей показана на фото ниже. У этих устройств есть несколько названий: дождеватели и спринклеры, из-за чего полив называют «спринклерный».

Спринклерная система полива подходит для полива газона или насаждений небольшой высоты — до 10-15 см

Основное отличие систем полива газонов в том, что трубопроводы чаще укладываются под землю. Чтобы разбрызгиватели не мешали при стрижке газона, они тоже должны прятаться в землю. Есть и такие модели.

Схема автоматического полива огорода, теплицы и сада показана на рисунке ниже. Вода сначала закачивается в емкость. Оттуда может подаваться самотеком, если подача воды капельная (она и нарисована). Для обеспечения требуемого давления для разбрызгивателей нужна будет установка насоса или насосной станции.

Система полива на даче из емкости

Если в обеспечении влагой нуждается огород, сад или теплица, устроить все можно как на рисунке ниже. От того, что верху она отличается наличием насосной станции, которая подает воду на фильтры, после которых трубопровод уже расходится к грядкам.

Автоматический полив огорода своими руками можно собрать из комплектующих или купить готовые наборы для полива

Многообразие элементов доставки воды к растениям

Вода достигает растений с помощью шланга, разбрызгиванием, методом капельного орошения или способом прикорневого полива. Все варианты имеют право на жизнь и применяются в зависимости от конкретных условий.

Суперэкономное прикорневое орошение

Вариант №3 – внутрипочвенный полив. Такой вид орошения применяется в условиях жесткой экономии воды. Рядом с корневой системой устанавливаются отрезки толстых труб с дренажем, куда и подается вода. В этом случае ни одна капля воды не пропадет напрасно, и почва останется рыхлой. Такой способ используют для снабжения водой винограда и деревьев.

Искусственный дождик

Вариант №4 – метод дождевания. Именно такой способ доставки воды к растениям применяется при построении системы автоматического полива газона. Распылителей для такого способа разработано неисчислимое количество. Одни подключаются к шлангу и кладутся на землю, другие размещаются на определенной высоте, третьи устанавливаются стационарно в земле. Для полива газона ничего лучшего не придумано. Распылители могут иметь разную форму сектора орошения, в том числе, регулируемую. Вода из спринклера может выходить веером в заданном секторе, либо последовательно проливать струей определенную площадь. Спринклер, установленный в земле, может иметь выдвижную часть, которая поднимается при наличии воды и задвигается до уровня грунта при ее отсутствии. Своими руками Вы можете наделать отверстий в пластиковой бутылке, подключить к шлангу и получить элементарный распылитель. Подробнее в статье: «Дождеватель, насос и другие приспособления своими руками для полива огорода из емкости».

Капельный полив своими руками

В настоящее время существует множество способов орошения- это всевозможные разбрызгиватели, дождеватели и т.д. Для реализации данного проекта был выбран капельный способ полива. Этот вид орошения отличается существенной экономией воды и не требует высокого давления жидкости в подающей магистрали. Можно установить поливочный резервуар на высоте 2-3 метра, и этого будет достаточно для создания необходимого давления в системе, даже если вода будет вытекать «самотёком».

Существует два основных вида капельного полива: капельная лента и точечные капельницы.

Капельная лента

Представляет собой тонкостенную трубку со специальными устройствами — капельницами. Капельницы обеспечивают постепенное вытекание воды с определённым постоянным расходом (например 1,6 л/час). Использовать капельную ленту удобно тогда, когда необходимо увлажнить определённую площадь почвы, растения на которой расположены достаточно кучно, рядами.

Присоединение капельной ленты к магистральной трубе

Такой способ хорошо подойдёт для полива грядок с луком, морковью, зеленью, рядов картошки и т.п.

Точечные капельницы

Система полива с точечными капельницами представляет собой магистральный шланг с отходящими от него «усиками» — тонкими трубочками, имеющими капельницы на конце. По своему принципу действия точечные капельницы похожи на капельницы, из которых состоит капельная лента — они так же дозируют воду, поступающую к корням растений.

Такой способ капельного полива хорош тогда, когда растения крупные, посажены на сравнительно большом расстоянии друг от друга и не обязательно рядами (например, томаты, клубника и т.п.).

В данном проекте мы использовали наборы капельного полива «Жук».

Автоматический полив своими руками

Несмотря на сложность конструкции, автоматический полив в теплице можно обустроить самостоятельно. Для этого требуется знать некоторые нюансы и выполнить последовательность работ по сборке системы орошения.

Полностью укомплектованная система состоит из насоса или насосной станции. Этот элемент предназначен для подачи воды из резервуара или скважины. Насос должен быть укомплектован двумя фильтрами на его входе и выходе.

Важные элементы системы

Блок управления подачей воды предназначен следить за временем подачи и количеством воды. Блок управления производит управление насосом включая и выключая его по заданному времени. Он следит за температурным режимом внутри теплицы и при его изменениях может менять температуру подаваемой жидкости.

Магистраль предназначена для транспортировки воды непосредственно к поливающим элементам. Для магистрали применяются пластиковые трубы, диаметр которых определяется из требуемого количества воды для полива.

Поливающие элементы предназначены для передачи воды на землю.

https://youtube.com/watch?v=4I5QxvTpU-E

При покупке автоматической системы орошения требуется заранее определиться, каким будет полив на участке. Перед покупкой всех составляющих требуется сложить схему орошения. При детальном сложении сразу можно рассчитать, сколько необходимо покупать элементов. На схеме должно быть четко указано месторасположение насосной станции. Ее необходимо располагать в том месте, где есть проветривание и куда не попадают атмосферные осадки. Вентиляция будет способствовать естественному охлаждению насосной установки.

Этапы и правила установки

К месту установки насосной станции требуется подвести электричество по всем правилам эксплуатации электротехнических сетей.

Блок управления необходимо располагать непосредственно в теплице. Так как это электронный прибор, на него могут влиять отрицательные температуры, что может привести к его некорректной работе. Блок управления подключается к насосу с помощью проводов, а его питание непосредственно должно быть от 220 вольт. К нему подключаются электроклапаны по всей системе орошения.

К насосу с помощью специальных фитингов подключается магистраль. Она должна проводиться по схеме прокладывания автономного полива. Магистраль не должна иметь видимых повреждений, так как главным условием ее использования является герметичность. Если система не будет герметичной, это может привести к неправильному системному поливу.

На окончательном этапе проводится монтаж распределителей воды.

Монтаж капельного полива производится следующим образом. Ленту необходимо разложить по земле так, чтобы она максимально подходила к корням растений. Присоединяется капельная лента к пластиковому крану, с помощью которого можно производить отключение каждого отдельного ряда растений. Для соединения крана с магистралью в ней требуется просверлить отверстие и с помощью резинового уплотнителя вставить кран.

Корневой автоматический полив проводится следующим образом. По заданной схеме выкапывается траншея глубиной 20 — 40 см. На ее дно стелется слой мелкого щебня толщиной 5 см. По траншее прокладывается труба для корневого орошения, которая перед укладкой должна обматываться геополотном. Это необходимо для того, чтобы в отверстия не попадал песок. После укладки трубы она засыпается щебнем крупной фракции. На окончательном этапе проводится засыпка траншеи грунтом.

Важно помнить, что все соединения должны быть на поверхности земли. Система орошения является самой простой по установке

По заданной схеме проводится монтаж дождевальных элементов, которые соединяются с помощью трубопровода. В некоторых случаях такая система орошения монтируется на потолке теплицы

Система орошения является самой простой по установке. По заданной схеме проводится монтаж дождевальных элементов, которые соединяются с помощью трубопровода. В некоторых случаях такая система орошения монтируется на потолке теплицы.

3 Инструкция по самостоятельному изготовлению

Самый простой и быстрый способ сделать автополив в теплице с периодичностью посещений один раз в 3―4 дня – из обычных пластиковых бутылок. Обычно его применяют как временный вариант. Последовательность выполнения работ:

1. По количеству посаженных кустов томатов или огурцов подобрать необходимое число бутылей емкостью не меньше двух литров.
2. У сосудов надрезать нижнюю часть, чтобы в перевернутом виде было сходство с крышкой.
3. Забить в землю колышки или подобрать другую основу для закрепления бутылок в вертикальном положении вверх дном, чтобы крышка чуть касалась почвы.
4. Заполнить подготовленную конструкцию водой.
5. Приоткрыть колпачок на горлышке сосуда и отрегулировать периодичность падения капель.

Такая система обеспечит автоматический полив растений в течение полунедели, после чего потребуется долить бутыли водой. Для возведения постоянного орошения порядок более сложный.

Капельный автополив – инструкция по созданию

После разбора и рассмотрения основных компонентов автополива приступим к инструкции по его обустройству.

Начнем со списка необходимых материалов и изделий:

емкость с водой
деревянные доски и брус или металлический профиль для создания «башни» под емкость;
трубы или шлаги для основной магистрали,диаметр – ¾ или 1 дюйм, допускаются вариации;
набор фитингов для труб для создания поворотов и ответвлений;
несколько заглушек для труб основной магистрали;
сетчатый фильтр для очистки воды;
таймер или контроллер автополива;
компенсированные капельницы, микротрубки диаметром 3 или 5 мм и колышки для доставки влаги к растениям (можно заменить капельной лентой);
дополнительное оборудование – датчики, насос, отдельные краны на каждую линию полива, обратные клапана и т. д.

Приведем инструкцию по монтажу системы автоматического капельного полива.

Шаг 1. Составьте план. Он должен учитывать размеры теплицы, число грядок в ней и количество растений на каждой из грядок

Кроме того, нужно принимать во внимание, что разные сельскохозяйственные культуры требуют разный объем воды

Шаг 2. Соберите из металлического профиля или деревянного бруса и досок опору для емкости с водой. Сделайте врезки кранов для водопровода и магистрали автополива, затем произведите установку бака.

Шаг 3. Подсоедините на выходе из емкости фильтр для очистки воды, а после него – таймер или контроллер автополива со встроенным ЭМ-клапаном.

Шаг 4. Проложите на грядках в теплице магистраль, при необходимости делайте ответвления при помощи фитингов. Нежелательно, чтобы трубы или шланги просто лежали на земле, устанавливайте их на специальные подпорки или колышки.

Шаг 5. Концы шлангов или трубок магистралей закройте заглушками. На изображении ниже она показана красной стрелкой.

Шаг 6. Просверлите в трубках или шлангах магистрали отверстия для подключения капельниц или лент для полива.

Шаг 7. Вставьте капельницы в высверленные ранее отверстия, установите микротрубки и колышки для распределения воды.

Шаг 8. Распределите колышки капельниц или ленты таким образом, чтобы каждое растение на грядке получало достаточно воды.

Шаг 9. Подключите к емкости водопроводную трубу.

Шаг 10. Произведите пробный пуск. Для проверки, насколько хорошо увлажняется почва, копните ее в одной из точек, где располагается колышек капельницы.

Шаг 11. Настройте таймер или контроллер на требуемую частоту и длительность полива. Если все работает нормально, то система автоматического капельного полива в теплице успешно смонтирована.

Все об организации капельного полива

Капельный полив в теплице из поликарбоната − мечта каждого дачника. Для воды обычно используют емкости большого объема (бочки из металла или пластика). Бочка (бак) – источник воды. Для лучшего прогрева воды и создания давления, бак нужно поднять над землей. Количество брусков (труб) необходимых для сооружения подставки под бак рассчитывают, исходя из размера бака (емкости) и высоты подъема его над землей. Рекомендованная высота для давления 0,2 атмосферы – 1 м либо 2 м.

Для создания автоматического капельного полив в теплице нужны трубы. По трубам вода из естественного водоема или центрального водопровода подается в бочку. Можно использовать трубы пластиковые или металлические. Выгоднее применять трубы из пластика, так как они не подвергаются коррозии, служат долго, легко монтируются.

В схему нужно обязательно включить систему очистки – фильтр для грубой очистки воды от механических примесей. Фильтр устанавливают на выходе из бочки, следом за шаровым краном. За фильтром нужно вмонтировать контроллер с электромеханическим клапаном. Благодаря контроллеру и клапану, автоматически будет производиться подача (отключение) воды.

Бак с водой, насосы и фильтры для автополива

Каждая система автоматического полива теплицы начинается с источника воды. В большинстве случаев в качестве такого источника выступает обычный пластиковый или металлический бак. Разумеется, можно подключать полив напрямую к водопроводу, но это нежелательно – слишком холодная вода может повредить здоровью растений. А при наличии «промежуточного» бака, вода успеет прогреться до температуры, сопоставимой с таковой у воздуха. Кроме того, емкость выступает в качестве своеобразного резерва на случай отключения воды.

Отдельно стоит сказать про подключение подачи и забора воды к баку. Первое должно располагаться ближе к вершине, чтобы иметь возможность наполнить емкость полностью. Забор воды должен располагаться в нижней части бака, но при этом не на самом дне, иначе в него будет попадать большое количество мусора, скапливающееся на днище емкости.

Следующий элемент системы – насос, при выборе которого нужно обращать внимание на следующие критерии:

возможность автоматического управления;
мощность – не следует брать слишком сильный агрегат для орошения одной-двух теплиц;
расход воды – насос должен обеспечивать подачу нужного количества воды и с резервом по мощности;
устойчивость механизмов к различным химическим соединениям – на случай, если к воде при поливе будут подмешиваться удобрения;
уровень создаваемого шума;
наличие системы «плавный пуск»;
простота установки и демонтажа.

Фильтр – неотъемлемая часть любого автополива. Без него система быстро придет в негодность из-за засорения капельных лент или разбрызгивателей различными посторонними частицами.

По конструкции очищающего элемента фильтры делятся на три вида:

Последний вид используется в промышленном автополиве для теплиц и огородов большой площади. Сетчатый фильтр не уменьшает давление в трубопроводе и потому отлично подходит для систем, где вода идет самотеком из бака, расположенного на некоторой высоте. А дисковый обладает лучшими эксплуатационными характеристиками. Вне зависимости от вида выбранного фильтра, устанавливайте его первым или вторым элементом на магистрали, выходящей из емкости с водой.

Полив дождеванием

В теплице с автоматическим поливом, методом дождевания можно успешно выращивать влаголюбивые культуры. Система этого типа подойдет для огурцов, они любят влажный воздух и отсутствие сквозняков. Не сложно собрать эту модель системы автоматического полива в своей теплице. Нужно посчитать необходимую длину труб, количество кранов и форсунок-распылителей.

Распылители (форсунки) охватывают площадь большого радиуса. Систему труб для подвода воды чаще располагают в верхней части теплицы. Источником является бочка, на выходе которой установлены:

насос для подачи воды под давлением;
кран;
фильтр;
таймер.

Для организации поливов методом дождевания подойдут трубы диаметром 22-25 мм, их нужно монтировать под крышей теплицы. С одной стороны трубу через компенсирующую петлю и муфту, соединяют с главной трубой, идущей от источника воды, с другой стороны на трубу ставят заглушку. Форсунки-распылители устанавливают на трубу с нужным шагом.

Разновидности систем автоматического орошения

Разновидности систем устройства автоматического полива

Всего выделяют два вида поливочных систем. Они отличаются размером капель воды, выпускаемых поливочными форсунками (брызгалками).

Система капельного полива может применяться в теплицах, полях и на огороде. Для орошения здесь используются перфорированные трубы, уложенные под растениями прямо на землю. Вода небольшими дозами подаётся в каждую распределяющую ветку, равномерно смачивая почву. К таким устройствам относят систему полива «Водомерка».

Система мелкодисперсного полива применяется для орошения газонов и лужаек. Её рабочий орган — насадка с мелкими отверстиями. Через прорези вода разбрызгивается в воздух настолько маленькими капельками, что над травой образуется туман. Хороший пример такой конструкции — система полива «Туман».

Система полива по типу «Туман»

Принцип работы автоматической системы полива

С появлением на рынке «умных» систем полива, можно не беспокоиться за свои насаждения: устройство самостоятельно польёт их в нужное время. Подобные автоматические системы состоят из следующих элементов:

Ёмкость для воды, колодец или водозаборная скважина.
Водонапорный насос.
Разветвлённая система трубопроводов.
Форсунки-разбрызгиватели или насадки для точечного полива растений.
Контроллер управления.

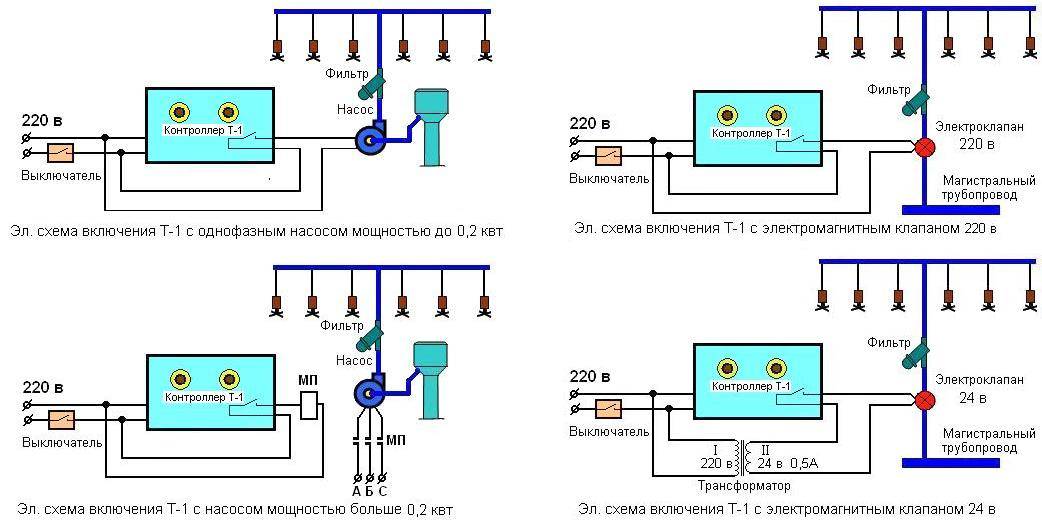

Последний компонент (контроллер) делает всю систему автоматической. Управляющий контроллер представляет собой устройство, совмещающий в себе электромагнитный клапан и процессор. С его помощью можно задавать различные сценарии работы – устанавливая определённое время начала и завершения полива по таймеру. При соединении процессора с датчиком влажности почвы, система начнёт поливать огород или газоны при снижении этого показателя ниже установленного предела. Это позволяет избежать перерасхода воды и электроэнергии, а также излишнего увлажнения почвы.

Другая полезная функция умных систем полива — это возможность управления ими в удалённом режиме. Контроллеры, имеющие выход в сеть через WiFi, могут поддерживать связь со смартфоном (планшетом, ноутбуком) владельца, находящимся на работе или в городской квартире. Через интернет процессор передаёт на мобильное устройство показатели встроенных в систему датчиков влажности и температуры воздуха. В зависимости от этого, пользователь через программу-фреймворк даёт команду контроллеру на полив растений. Также в удалённом режиме можно создавать сценарии работы автоматического полива и менять их в зависимости от погодных условий.
