Шкаф для встраиваемой духовки

Инструкция по установке столешницы

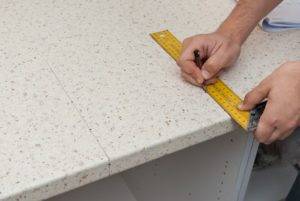

1. К верхней поверхности столешницы приложите днище варочной панели и обведите его по периметру карандашом.

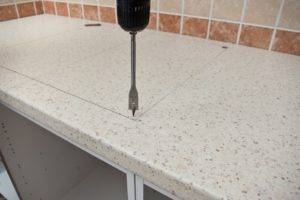

2. По кромке разметки просверлите несколько отверстий так, чтобы они не выходили за пределы контура наружу. Они нужны для стартового движения пилки лобзика.

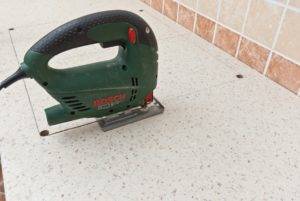

3. Вырежьте электролобзиком проём для варочной консоли.

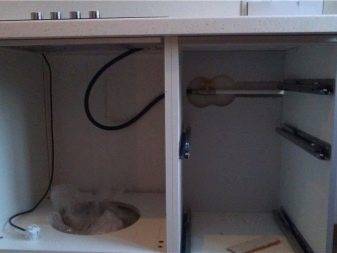

4. Столешницу устанавливайте сверху на шканты в торцах боковин. Не забудьте предварительно смазать деревянные дюбели клеем ПВА.

Делаем разметку на основании параметров плитыИспользуем угольник, рулетку и карандашЧтобы не повредить основание шкафа, подкладываем куски плит под столешницу во время резкиИспользуем перьевое сверло для отметки отверстий по угламУстанавливаем сверло не ровно в угол, а чуть дальше, так чтобы не просверлить отверстие за контуром шаблонаСтружку удаляем пылесосомУглы размечены, берём лобзикРежем лобзиком от угла к углуПроём для варочной панели готов, теперь обрабатываем силиконом или герметиком торцы

Источники

• https://mebel-expert.info/shkaf-dlya-vstraivaemoj-duhovki/
• https://www.Castorama.ru/shkaf-napol-nyj-dlja-duhovki-arktika-belyj-60-h-82-h-58-sm
• https://stroy-podskazka.ru/kuhnya-mebel/pod-varochnuyu-panel/
• https://ilkitchen.ru/mebel/garnitur/shkaf-dlya-varochnoj-paneli-i-duxovogo-shkafa.html
• https://made-box.ru/samostoyatelno/shkaf-pod-duhovku-svoimi-rukami.html

Виды конструкций кухонных шкафов для встраиваемой техники

Современные производители мебели предлагают множество предметов мебели для встраивания техники самых разных форм и конструкций.

Чтобы грамотно выбрать шкаф на кухню под встраиваемую технику, необходимо определиться с тем, какие именно приборы там будут размещаться и где они будут установлены.

Кухонные шкафы под технику бывают трех основных типов:

• тумбы нижнего ряда;
• шкафы верхнего ряда;
• пеналы.

Тумбы нижнего ряда кухонного гарнитура для встраиваемой техники

Нижние шкафы под встраиваемую технику – это напольные конструкции, корпус которых предназначен для размещения бытового прибора, а верхняя поверхность выполнена в виде столешницы.

Они подходят для установки практически любой техники: духовых шкафов, стиральных и посудомоечных машин и мини-холодильников.

Существует и другой вариант такой конструкции – это тумбы для варочных панелей. В них напротив, столешница служит местом для размещения техники, а корпус можно использовать как систему хранения.

Верхние навесные шкафы для встраиваемо техники

Верхние модули кухонного гарнитура монтируются на стенах. Их используют для установки негабаритной и не слишком массивной техники. Это вытяжки, СВЧ-печи, пароварки, мультиварки.

Важно, чтобы навесная коснтрукция была выполнена из прочного матриала и имела прочные крепления

Верхние шкафы могут быть выполнены в виде:

• модуля для вытяжки;
• закрытой конструкции;
• открытой полочки для негабаритной техники — например, СВЧ-печи.

Шкаф-пенал для встраиваемой кухонной техники

Шкаф-пенал представляет собой конструкцию, высота которой значительно превышает ширину. Чаще всего он служит для встраивания холодильника.

Но благодаря тому, что в нем можно разместить технику на любой удобной высоте, его так же используют для установки другой техники – духовых шкафов, СВЧ-печей, пароварок, мультиварок, кофемашин и других приборов.

Размеры стандартных шкафов-пеналов под технику следующие:

• высота — 150 — 220 см;
• ширина — 40- 50 см;
• глубина — 40 — 65 см.

Как выбрать шкаф по духовку – какие требования предъявлять

Встраиваемые духовые шкафы могут быть:

• газовыми;
• электрическими.

Газовые духовки стоят дороже, но быстрее окупаются – газ дешевле электроэнергии. Однако, тепло в них распределяется не так равномерно и некоторые продукты не пропекаются.

В любом случае, мебель должна оснащаться системой вентиляции — решеткой либо специальными отверствиями. Некоторые модели выполняются без задней стенки.

Электрические модели не экономичны и требуют наличия качественной проводки, но блюда в них готовятся равномерно, за что они получили признание большинства хозяек.

Важно правильно подобрать размер мебели. Если это тумба под духовку, то ее высота обычно составляет от 65 до 80 см

В зависимости от конструкции, в этот параметр входят:

• высота короба под духовку – 59,5 или 60 см. (стандарт);
• высота ножек/цоколя – 10-12 см.;
• толщина столешницы – 2-4 см;
• высота выдвижного ящика – 10-20 см.

Глубина тумбы составляет от 50 до 65 см в зависимости от модели встраиваемой техники. Из них около 10-13 см. – это нахлест столешницы на корпус, необходимый для устойчивого размещения духовки. Ширина варьируется от 50 до 120 см.

Виды фасадов кухонных гарнитуров для встроенной техники и их особенности

Важно не только грамотно выбрать шкаф на кухню под встраиваемую технику с точки зрения его конструкции, но и продумать то, как он впишется в общий дизайн интерьера. Внешняя привлекательность встроенной техники зависит от фасада мебели – ее лицевой части

Внешняя привлекательность встроенной техники зависит от фасада мебели – ее лицевой части.

Он может быть:

• открытым – фронтальная часть прибора остается полностью видна;
• закрытым – техника маскируется дверцей.

Закрытый фасад может крепиться к корпусу шкафа – этот вариант подходит, если нужно замаскировать технику с нестандартной дверцей. Например, стиральную машину. А может соединяться с фасадом самого прибора – тогда его лицевая часть сама выглядит как обычный мебельный фасад.

Обратите внимание, что для реализации последнего способа конструкция техники должна предусматривать возможность крепления к ней декоративного фасада. Для отделки передних панелей кухонной мебели используют:

Для отделки передних панелей кухонной мебели используют:

• ламинированные поверхности – это может быть ДСП, МДФ, фанера. Они довольно практичны – не боятся царапин и бытовой химии;
• термоустойчивое стекло – элементы из этого материала смотрятся стильно и современно;
• шпон – используется для отделки мебели «под дерево», но из-за своей непрактичности подходит в основном для верхних кухонных шкафов;
• пластик – позволяет создать яркий интерьер, не выгорает на солнце и не требует особого ухода;
• металл – вставки из нержавеющей стали освежают интерьер кухни.

Виды шкафов под духовку

По правилам мебель подбирается под кухонный объект, а не наоборот. Установить духовку можно двумя способами: в шкаф или напольную тумбу:

Фото	Описание
	Тумба Напольная тумба — это традиционное размещение духовки. Плюсы: доступность при любом росте; может располагаться под варочной панелью, что образует классический вариант плиты; имеет выдвижной ящик; экономит пространство. Недостатки: низкое расположение; во время работы к ней нужно наклоняться, мыть её тоже неудобно. Несмотря на это многие хозяйки выбирают шкаф-тумбу, особенно если кухня не превышает 6 кв. м.
	Пенал Узкий высокий шкаф называется пеналом. В нём оборудуется специальная ниша для установки духовки. Плюсы: Придаёт помещению эстетичный современный вид. Отсек для печки делается на удобной высоте и под любой рост. Уход и чистка проходят легко. Во время готовки удобно контролировать процесс. При правильно расположении исключаются наклоны, нагрузка на поясницу. Недоступность для детских шалостей. Единственный недостаток — требуется качественная установка. При шаткости конструкции печка может рухнуть на пол во время приготовления обеда. Требуется ровный пол и укрепление пенала.

Модуль-пенал для печки невозможно установить на мизерной кухне — «съедается» пространство, появляется эффект нагромождения. Здесь оптимальный вариант — тумба.

Мебель под духовку может быть прямолинейной и угловой. Заполнение углов помогает рационально задействовать площадь кухни.

Шкаф-пенал 60х55 см, высота 2 метра

Рассчитаем детали модуля:

Горизонт – 600 на 460 (мм) – 1шт.

Бок – 870-28-100-16=726 (мм), где 28мм – толщина столешницы, 100мм – расстояние от короба до пола (высота опор), 16мм – толщина нижнего горизонта.

• Бок – 726 на 460 – 2шт.
• Горизонт 2 – 600-32=568 (мм), где 32мм – толщина двух боков короба.
• Горизонт 2 – 568 на 460 – 1 шт.
• Корпусная планка – 568 на 100 – 1шт.

На счет корпусной планки тоже стоит сказать пару слов.

В данном случае, она проектируется одна, причем, располагается на 10мм ниже верхней грани бока (подробнее – здесь).

Это делается для того, чтобы при использовании столешницы толщиной 28мм, варочная поверхность нормально крепилась к столешнице и не упиралась в саму планку (иногда размеры этой техники могут выходить за габариты столешницы по высоте).

Кстати, я часто встречал в сети обучающие материалы, где в рассматриваемом нами коробе корпусная планка вообще не проектируется.

Я считаю такой подход не верным, так как эта планка выдерживает расстояние между боками модуля, и она в любом случае необходима.

Рассчитаем фасад для выдвижного ящика внизу

Размер по высоте, который он перекрывает, равен:

870-28-100-600=142 (мм), где 100мм – высота регулируемых опор, 600мм – внутренний проем короба.

При этом расчете нужно учитывать один нюанс: Для этого фасада, верхний зазор (на перекрываемый им размер по высоте) дается 8-10 (мм).

Дело в том, что духовой шкаф фиксируется в коробе благодаря своим фланцам, расположенным по периметру его лицевой стороны. По этому, верхний горизонт короба эти фланцы частично перекрывают. Именно по этой причине, дается зазор от верхней грани этого горизонта до фасада (для нормальной работы выдвижного ящика).

Давайте дадим этот отступ в 10мм.

В таком случае, рассчитываемый фасад будет иметь высоту:

142-10=132 (мм)

Ширина рассчитывается как обычно:

600-3=597 (мм)

Теперь можно записать его размеры:

 132 на 597 – 1шт.

Обычно, на такой фронт, ручка не проектируется, так как она будет располагаться слишком низко, и создавать определенные неудобства (просто будет цепляться за ноги).

Для того чтобы фронт можно было открывать без ручки, расположенной на нем, в нижнем горизонте, проектируется небольшой вырез посредине.

Благодаря ему, рассматриваемый нами элемент легко можно зацепить снизу, и открыть.

Хотя, к слову сказать, этот ящик не так часто используется, как другие (в силу того, что он часто имеет небольшую высоту, и положить в него можно только определенные вещи).

Размеры этого выреза могут быть любыми. В нашем случае, они будут такими:

• Ширина – 100мм
• Глубина – 20мм

Зная размеры фасада для нашего короба, рассчитаем детали выдвижного ящика.

Для этого, узнаем высоту проема (расстояние между горизонтами):

142-32=110 (мм), где 32мм – толщина первого и второго горизонтов.

Дадим зазоры по 10мм сверху и снизу, и получим:

110-20=90 (мм) – это и будет нужная нам высота.

Теперь запишем его размеры:

Деталь 1 – 600-90=510 (мм), где 90мм – сумма двух боков, двух зазоров под направляющие и двух боковых деталей ящика.

• Деталь 1 – 90 на 510 – 2шт.
• Деталь 2 – 90 на 450 – 2шт (450мм – глубина ящика под направляющую на 450мм).
• Дно (ДВП) будет иметь размер – 542 на 450

Так же нужно знать, что глубина духовки такова, то при заднем “нахлесте” столешницы на короб в 100мм (а именно такой (и больше) размер нужно давать на кухни, в состав которых входят подобные модули), в проекции духового шкафа (на стену) не должно быть ничего (розетки, трубы и т.д.), так как шкаф может просто не “стать” в короб.

На фотографии показан вариант, когда на части стены, видимой в проем, находятся розетки, которые потом пришлось убрать. По этому, эти проблемы нужно решать еще на стадии проектировки кухни, а не тогда, когда она уже почти установлена. Так же, нужно учитывать ровность полов. Если они не ровные, то нижние модули будут регулироваться, а соответственно, и положение проекции проема нашего короба на стену будет изменяться.

Это все нужно учитывать.

Подобные модули можно еще проектировать таким образом, чтобы выдвижной ящик находился не снизу, а сверху, но об этом мы поговорим в другой раз.

На этом все.

До встречи в следующих статьях.

Можно ли ставить рядом с газовой трубой?

Система магистрального газоснабжения отличается повышенной опасностью. Все перестановки и перепланировки в домах с газом регламентированы соответствующими нормами. Если правила нарушаются, инспектора газовых компаний вправе выписывать штрафы. Например, газовую трубу запрещается прятать за стенами, нишами и перегородками. Техника и мебель не должны ее загораживать. В законодательстве есть четкое правило о том, что газовая труба должна располагаться на открытой стене. К ней следует обеспечить свободный доступ.

Газовая труба не может находиться под мойкой и за посудомоечной машинкой, это же правило касается установки духового шкафа. До боковых частей техники должно быть не менее 0,3 метра свободного пространства. Вентиляционный канал, оконные/дверные проемы и дымоход не должны соприкасаться с этим элементом газовой системы. Электрический провод с газопроводом может находиться на расстоянии не менее 0,1 метра.

Установка газовых запорных кранов должна производиться в соответствии с жесткими требованиями. Например, место обязано быть легкодоступным, допустимая высота расположения – 0,8 метра от пола. От газового прибора должен быть отступ, равный 0,2 метра. Это если установка прибора нижняя, а допустимые значения при верхней установке – 1,5 метра от поверхности.

Для соединения устройств допускается сварка. Резьбовые соединения возможны в точке установки запорной арматуры, а также в месте соединения трубы с устройством.

Установка духового шкафа в кухонный гарнитур

Сначала ниша мебели должна быть подготовлена. Критерии того, что она подходит для установки шкафа следующие:

• нет перекосов дна, верха и стенок;
• дно параллельно уровню горизонта;
• все стороны ниши перпендикулярны между собой.

https://youtube.com/watch?v=8pS69oVPeW8

Как встроить шкаф, чтобы он был работоспособен долгое время? Как он крепится? Между стенками и шкафом обязательно должен оставаться зазор, ведь при работе духовка выделяет большое количество тепла. Размеры зазора определяются исходя от мощности духовки. В общем случае они следующие:

• до задней стенки ниши от духовки остается 40 миллиметров;
• до боковых стен мебели – 50 миллиметров;
• до днища шкафа от низа не менее 90 миллиметров.

Подключение к электросети

В деревянных и старых домах от счетчика прокладывается отдельный кабель до духовки. Отдельная линия из медного провода должна быть трехжильной, устанавливается и отдельный автомат, срабатывающий на токе в 25 ампер. Кабель прокладывается с использованием кабель-канала, наружным способом. Для устройства на 3,5 киловатт и более автоматический выключатель нужно выбирать на сработку при 32 амперах.

Тип розетки зависит от вилки, используемой духовкой, чтобы ее можно было включить и вытащить, вынуть и вставить. Наиболее распространены трехштекерные пары с заземлением на 220 вольт.

Установку необходимо производить, предварительно обесточив квартиру. К клеммной коробке на задней стенке конструкции устанавливается питательный провод.

Необходимо помнить, что, кроме духовки, нужна варочная панель. Имеется три вида панелей:

• индукционная панель для варки;
• электрического типа панель;
• газовая.

При сборе конструкции электрического духового шкафа нужно поставить и электрическую варочную панель. Может подойти и индукционная. Установка электроприборов производится весьма просто, крепление их тоже несложное, как и у духовки. Эта техника также встраивается, при правильной установке ее можно вытащить, не разбирая мебель.

, поделившись с друзьями, пожалуйста:

Узкие и широкие

Модели для бытового использования при стандартной высоте (60 см) могут существенно различаться по ширине. Наиболее узкие из них — 45 см. Такие печки обычно обладают только базовыми функциями, но зато их можно поставить в компактный вертикальный модуль, например боковой пенал, на уровне столешницы. Удобный вариант, особенно актуальный для семей с небольшими потребностями в выпечке.

Не смотря на свои маленькие размеры, духовой шкаф Maunfeld MEOXN.376RCC.TA стоит около 50 тысяч рублей

Широкие духовки (до 90 см) — это мощные дорогие устройства, способные работать в большом диапазоне режимов (12 и более). Чтобы поставить такую печь на уровне рабочей зоны, потребуется довольно габаритный каркас. Поэтому их чаще всего располагают в напольных тумбах, снизу столешницы, под варочной панелью.

Пример встраивания широкой духовки в кухонный пенал

Видео: как установить встроенную варочную поверхность в стол и подключить своими руками

На видео – как происходит установка на месте:

Вопрос со шкафом или тумбой для встраиваемой техники можно решить 4 способами:

1. купить в комплекте с духовым шкафом или варочной панелью;
2. приобрести как отдельный элемент кухонного гарнитура;
3. заказать в мебельной фирме;
4. сделать самостоятельно.

В первом случае такое происходит нечасто: обычно встраиваемая техника продается без короба или столешницы.

При приобретении мебели необходимо обратить внимание на следующий момент: размеры короба должны превышать параметры духового шкафа на величину не более 15-20 мм. Это жесткое ограничение, которое необходимо соблюдать, иначе возникнут проблемы во время работы или при установке духового шкафа:

Это жесткое ограничение, которое необходимо соблюдать, иначе возникнут проблемы во время работы или при установке духового шкафа:

1. при меньшем зазоре между стенками короба и духовки не будет циркуляции воздуха, что приведет к перегреву устройства;
2. при большем промежутке возникнут проблемы при монтаже.

При установке электроплиты необходимо предусмотреть подвод электропроводки.

Видео: как выбрать плиту для готовки на кухню – варианты зависимых модулей

На видео – правило выбора зависимой варочной панели и духового шкафа:

Встраиваемая техника не имеет вилки, а подключается сразу в электросеть.

Опора для агрегата должна быть прочной, параллельной полу. Дизайн приобретаемой мебели должен соответствовать стилю кухонного интерьера.

При изготовлении на заказ можно предусмотреть любой вариант, включая угловое размещение. Доверить дело профессионалу предпочтительнее, чем сделать самому, так как при все несложности конструкции установка короба и подключение требует знаний и опыта электрика.

А вот какая плита лучше индукционная или электрическая и по каким параметрам стоит её подбирать, указано тут.

Обзор размеров разных моделей

Обычно машины имеют три вариации размера:

• узкие;
• полноразмерные;
• компактные.

Такого ассортимента вполне достаточно, чтобы удовлетворять основным запросам покупателей. Так как очень часто в квартирах преобладает маленькое кухонное пространство, то наиболее популярными и ходовыми моделями стали узкие и компактные. Их куда проще вписать в тесное помещение. А если семья небольшая, то малогабаритная модель с лёгкостью справится со всеми нагрузками.

Встроенные посудомоечные машины обладают достаточно неплохими характеристиками. Так, глубина аппарата может быть весьма внушительной, несмотря при этом на миниатюрность и незаметность.

Полноразмерные

Полноразмерные посудомоечные машины подходят для большой семьи. Высота одной модели достигает 82 см, ширина – 45-50 см и глубина – 60 см. Стандартно они вмещают в себя посуду на 12 персон. Однако покупателям стоит учитывать, что такие модели достаточно габаритные, поэтому места на вашей кухне должно быть много. Лучше всего вписывать такой экземпляр под столешницу, так как там он будет привлекать меньше внимания, да и такое расположение удобно с точки зрения использования.

Стандартные машины такого типа чаще всего бывают невысокими. Низкая модель куда легче встанет в проёмы, однако между столешницей и аппаратурой не должно образовываться никаких выступов и зазоров.

Узкие

Если ширина посудомоечной машины не превышает 50 см, то её смело можно отнести к категории узких. Несмотря на свою небольшую ширину, она весьма объёмная, при этом её глубина достаточно внушительна (она составляет от 44 см до 45 см). Её высота – не менее 80 см. Тем самым по своему функционалу она не уступает полноразмерной модели. Несомненно, её вместительность будет немного меньше, чем у полноразмерного аналога, но при этом узкая машина может абсолютно спокойно обслужить семью из 7-9 человек.

Благодаря относительно небольшим размерам её куда проще вписать в интерьер, однако стоит позаботиться о высоте. Так как высота агрегата может превышать ваши ожидания, перед приобретением несколько раз проведите все необходимые замеры, чтобы не попасть в неловкую ситуацию. Встраиваемые машины могут создать этим проблему.

Компактные

Наиболее новый тип, однако уже не раз доказавший свою эффективность. Компактные машины также могут быть встраиваемыми, как и другие, более крупные и широкоформатные модели.

Имеют самый минимальный и удобный размер, что может порадовать обладателей небольшой кухни. Это значит, что такому устройству обязательно найдётся место даже в самом тесном пространстве. Идеально подойдут для людей, которые живут парой или поодиночке. С небольшой нагрузкой компактная машина с лёгкостью справится.

Высота такого прибора – не более 45 сантиметров, что существенно позволяет экономить место. При этом и ширина такого устройства доходит до 55 см, а глубина – до 50 см. Компактную модель легко спрятать от посторонних глаз так, чтобы она не портила внешний вид кухни. Обслуживает машина 4-5 человек. Но если вы хотите оставить её на виду, то огромный ассортимент товара поможет определиться с дизайном, который бы лучше всего подходил к вашему стилю.

Как и любой другой кухонный прибор, посудомоечная машина нуждается в должном уходе. Он продлит срок службы и при этом поможет сократить количество поломок в несколько раз. Чтобы не ошибиться в действиях, внимательно ознакомьтесь с инструкцией по эксплуатации, которая идёт в комплекте. Соблюдая простые рекомендации, вы избавите себя от лишних хлопот. Не стоит пренебрегать этими советами, так как они существенно вам помогут.

Как выбрать

Встраиваемые варочные плиты и духовые шкафы продаются в комплекте или по отдельности.

По этой причине варочные панели делятся на зависимые и независимые:

• у зависимых поверхностей, продающихся в комплекте с духовкой, кнопки управления находятся на дверце духового шкафа;
• у независимых – управление расположено на ее поверхности.

Духовые шкафы, предназначенные для встраивания, имеют типоразмеры:

• ширину 60, 90, 45 см;
• высоту 45, 55 – 60 см;
• глубину 50 – 55 см.

В конструкции модуля учитываются размеры варочной плиты: расстояние до стены или других вертикальных поверхностей должно быть не менее 50 мм для циркуляции воздуха, чтобы не вызвать перегрева. Тумба под варочную поверхность и духовку может быть с выдвижным ящиком в верхней или в нижней части.

А вот какая газовая плита лучше для использования и по каким параметрам стоит подбирать, поможет понять данная

На видео – как правильно сделать выбор:

Нельзя крепить плиту над духовкой, лишенной вентиляции.

Установка варочной плиты должна иметь идеально ровную поверхность, чтобы не нарушить ее эксплуатационные характеристики.

Подключение варочной плиты к электропроводке требует профессиональных знаний, так как сечение провода подключения рассчитывается самостоятельно в зависимости от мощности плиты.

Электропроводка должна быть защищена, необходимо установить выключатель для отключения плиты в аварийном состоянии.

При установке встраиваемой духовки необходимо соблюдение следующих правил:

• помещение должно быть сухим;
• иметь хорошую
• расположение духовки должно обеспечить свободный доступ к элементам управления.

В конструкции короба необходимо учесть ширину, глубину духовки и размер зазора под нижний (верхний) выдвижной ящик.

При установке газового духового шкафа требуется соединить магистральную линию со шлангом от духовки.

Выполнять подключение должен специалист.

После помещения духовки в короб необходимо отрегулировать ее положение по вертикали и горизонтали и закрепить.

Видео: подключение панели в розетку

На видео – правило подключения панели к сети:

В традиционных кухонных печах духовой шкаф совмещен с варочной панелью. Но не всех хозяек устраивает такой вариант организации рабочего пространства. Чтобы сделать процесс готовки максимально удобным, а интерьер кухни – стильным и компактным, используют специальную мебель для встраивания духовых шкафов.
