Изготовление и монтаж двери гармошки своими руками

Начинаем работу с обрамления проема. По бокам устанавливаем строганые деревянные брусья. Сверху и снизу крепим направляющие. Все проверяем уровнем и повторно производим контрольный замер, чтобы если что, то скорректировать размеры гармошки.

На полу начинаем сборку, соединяя полотна рояльными петлями на шурупах. Створки из ДСП перед монтажом обклеил фактурной бумагой под дерево. Выполнил бы оклейку двери самоклеющейся пленкой, но ее тогда не было в продаже.

Для крепления колесиков и подшипников к двери по заказу мне токарь изготовил металлические крепежные элементы, которые крепили движущиеся детали к полотнам на шурупах.

Устанавливаем дверь на нижнюю опорную часть, и заводим подшипник в верхнюю направляющую. Нижняя направляющая была выполнена с ботиками с двух сторон. Чтобы завести дверь один бортик не был установлен.

Крайнюю створку крепим жестко к стойке – брусу рояльными петлями. Чтобы подшипник диаметром 30мм не создавал шума при движении, следует прикрепить к внутренней боковой поверхности уголков полоски плотного коврового покрытия.

Колея для него получилась 40мм, то есть с небольшим запасом для более свободного перемещения. Такой же размер колеи выдержал внизу (ширина колесиков составляла 35мм), то есть создавался люфт в 5мм с целью избежать заклинивания колес при движении.

Сделанная складная дверь гармошка своими руками получилась не идеальной, но очень даже эстетичной. В моем случае образовался зазор между низом двери и уровнем пола на высоту мебельного колесика.

Сейчас выполнил бы этот фрагмент иначе, опустив нижнюю направляющую ниже уровня пола на заданный размер. Но это сейчас все ушли от порогов, а раньше каждая дверь в комнату имела порог. Построил не один дом, и это было всегда предусмотрено проектом.

Осталась ручка. Установил ручку с защелкой на крайнее полотно. Напротив защелки смонтировал ответную планку. Когда дверь была готова, то сам удивился, что смог ее сделать своими руками. Установил наличники. Покрыл все дерево и створки бесцветным лаком за два раза.

Складная дверь имеет достаточно преимуществ:

Не перекрывает проход в коридоре или комнате на ширину открывания.
Складывается в компактную конструкцию, которая не занимает много места, не реагирует на сквозняки – не хлопает, не открывается.
Значительно экономит место, так как занимает узкую полосу пространства.
Можно раздвигать не полностью, а открывать по необходимости только ее часть.
Стоимость сделанной своими руками гармошки получилась по себестоимости минимальной.
Достаточно долговечна. У меня дверь гармошка уже 23 года и жена категорически против замены ее на более дорогой и красивый современный образец – наша дверь гармошка уже своего рода раритет.

Единственный, пожалуй, недостаток в том, что у нее ниже звукоизоляция, чем у обычной двери. Но у нас она находится в гостиной, где редко кто спит – только гости, поэтому не ощущаем это как недостаток. Предлагаю ознакомиться с очень интересным решением оформления гостиной в салатовом цвете.

Сделанная мной складная дверь гармошка своими руками, конечно, не современный вариант, но хотел описать принцип сборки, что идентично для любых моделей. В свое время, когда дверь только собрал, то друзья тоже загорелись этой идеей. Поэтому и эскиз сохранился до сих пор – приходилось давать копию желающим. Точно знаю, что такие три двери есть еще в нашем городе.

Если вы хотите сделать подобную дверь, но по своим размерам, то немного измените ширину створок и при наличии готовых комплектующих сборка займет немного времени. Складная гармошка подойдет и на дачу при обустройстве ее и создании интересного интерьера.

Предлагаю видео пошагового монтажа

Отличие дверных конструкций типа гармошки и книжки

Дверь-книжка для работы требует больше свободного пространства в отличие от моделей гармошек. Система открывания полотна отличается полукруглой траекторией, т.е. движение происходит по диаметру. Но такие конструкции имеют свои плюсы. Для изготовления полотен может использоваться прочный жесткий материал, например, сталь, древесина, стекло.
Стеклянные межкомнатные двери типа гармошка закрываются до половины прохода, оставляя его на половину прикрытым. Складные полотна изготавливаются из МДФ панелей и ДВП.

Полотна моделей книжек складываются пополам, освобождая полностью входной проем.

Технология изготовления двери-книжки

Изготовление двери-книжки своими руками

Если старая дверная коробка в неважном состоянии, то ее лучше демонтировать, чтобы заменить на материалы, подобранные к цвету МДФ или декоративной пленки, которой будет оклеено новое полотно. Но если его планируется окрасить, а косяки старой двери выглядят хорошо, то потребуется только установка складного полотна

На начальном этапе следует подготовить дверной проем: демонтировать старую коробку и установить новые доборы (боковые детали коробки). Купить их можно в готовом виде в мебельных фирмах, отделе дверей. Одновременно подбирают и наличники желаемого цвета. При необходимости эти детали легко изготовить самостоятельно из МДФ или тонкой сухой доски (вагонки, половой рейки и т. п.). Пошаговое руководство поможет сделать это правильно:

Доборы нарезать по размеру внутреннего проема двери и соединить детали шкантами в П-образную конструкцию. Коробка устанавливается в проеме и крепится анкерами через заранее просверленные отверстия. Зазоры можно заполнить монтажной пеной.
Для изготовления наличника измерить высоту проема от пола до укрепленного сверху добора. К мерке прибавить ширину досок, из которых будут сделаны наличники. Длина верхнего наличника рассчитывается из расстояния между 2 боковыми доборами и двойной ширины досок. У боковых деталей спилить на 45º верхний торец, у деталей над проемом – оба торца. От точности среза зависит внешний вид наличников и отсутствие дефектов при монтаже. Детали устанавливают вокруг проема, закрывая стык стены и добора. Крепить к доборному элементу гвоздями без шляпок.
На верхнем доборе установить полозья для подвеса двери.

Полотно двери-книжки можно сделать из бруска и фанеры. Краткая инструкция такова:

Снять мерку с проема, ширину разделить на 2 или 4 в зависимости от числа створок. От ширины каждой створки отнять по 0,5-1 см, чтобы остались зазоры для установки петель.
Нарезать брусок по размерам створок, и торцевать концы каждой детали для соединения в полдерева. Для прочности полотна желательно сделать 1-2 поперечных бруска для монтажа внутри периметра прямоугольной рамы. Собрать простую рамку из брусков, смазывая поверхности клеем и скрепляя детали саморезами.
Вырезать 2 полотна для каждой створки из ДВП или ХДФ. Смазать столярным клеем поверхности брусков, уложить на них панель, прикрепить саморезами, утапливая головку заподлицо. Такую же процедуру проделать с другой стороны каркаса.

Собрав все створки, соединить их карточными или рояльными петлями. При применении маленьких карточных деталей крепежа потребуется установка 3-4 шт. по высоте каждой пары створок. На верхнюю кромку должен быть поставлен роликовый механизм для легкого скольжения двери. При его отсутствии дверь тоже будет прекрасно работать, но 1 створку можно будет открыть как распашную дверь. При необходимости книжку сдвигают в сторону полностью.

Для придания декоративного внешнего вида полотно и наличники покрывают краской или лаком. Существуют также морилки, напоминающие ценные породы дерева, восковые покрытия для придания шелковистой текстуры поверхности. Часто используют самоклейку под древесину или других расцветок. Установка двери из МДФ дополнительного декора не требует, так как материал ламинирован и выглядит красиво.

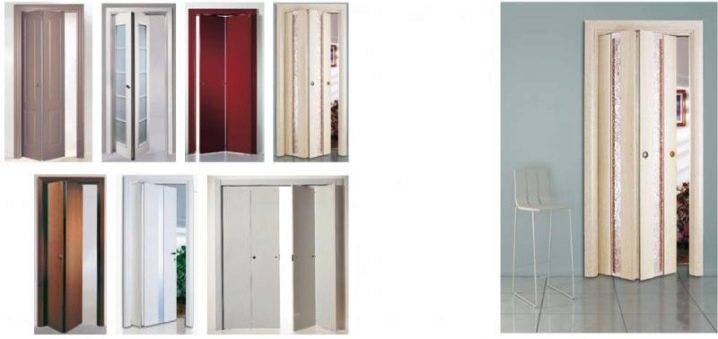

Межкомнатные двери книжка фото, из чего состоят, и как сделать двери складные книжка

Различают два вида раскладных дверей-книжка, несмотря на то, что принцип и устройство у них одинаковы. К первому виду относятся двери-книжка с большим количеством сборных секций, каждая из которых имеет ширину в 10 сантиметров или немного более. Внешний вид напоминает жалюзи, вертикально расположенные. Но отличие состоит в креплении и петлях, которые соединяют створки одну с другой. Самая крайняя панель двери присоединяется к коробке, а находящаяся рядом отвечает за весь механизм перемещения всех остальных по направляющей. Для этого на торце у нее находится специальный ролик. Крайние положения полотен фиксируются стопорами.

Конечно, не в каждый интерьер можно поставить такие двери-книжка межкомнатные, отзывы потребителей указывают на то, что будет лучше установить двери-книжка в другом месте, менее проходимом. Но все же, если хорошо продумать дизайн комнаты, то идея воплотится в жизнь и получится достаточно оригинальной.

Другой вид таких дверей-книжка имеет всего две створки. Они считаются надежнее первых дверей раздвижных, книжка при этом смотрится проще. А вот если секции книжки выполнены несимметрично, то смотрятся они уже эффектнее.

Методика установки двери гармошки

Монтаж раздвижной двери гармошки следует начинать с заготовки комплектующих, ведь очень важно заблаговременно подготовить все необходимые аксессуары и строительные компоненты. В большинстве случаев (при ширине дверного проема до 1000 мм) в набор раскладной двери включены следующие позиции:. – верхний направляющий рельс (обычно алюминиевый профиль);

– верхний направляющий рельс (обычно алюминиевый профиль);

– панели створок;

– передвижные каретки;

– оси для сборки панелей;

– всевозможные элементы фурнитуры (декоративные заглушки, панели, петли, кляймеры).

Ну а вдобавок следует запастись наличниками, доборами и крепежными компонентами.

Последующим шагом проведения монтажных работ выступает непосредственная сборка дверного полотна (в том случае если дверь-гармошка реализуется в разобранном виде). При этом выполняя указанную операцию, целесообразно придерживаться следующих рекомендаций:

Производить все работы на чистой, ровной поверхности (дабы не повредить материал двери);
В обязательном порядке пользоваться прилагаемой инструкцией с заполнением требуемых полей (позволяет точно определить все требуемые размеры);
При необходимости отсечения излишков направляющих профилей (верхних, боковых) использовать ножовку по металлу и стусло, дабы обеспечить ровность реза.

Вдобавок, в процессе сборки двери-гармошка может возникнуть необходимость выполнить отсечение панелей по длине (зависит от высоты проема), для чего целесообразно также применять ножовку по металлу и стусло, отрезая в заданный размер поочередно каждую из дверных панелей. Ну а в финале работ, целесообразно защищать места реза специальными заглушками и декоративными наклейками.

Для удобства пользователя, целесообразно выделить основные требования инструкции по сборке дверных модулей типа «гармошка».

Во-первых, располагать панели следует идентично (единой плоскостью в одну из сторон).

Во-вторых, длину верхнего направляющего профиля следует подбирать, отталкиваясь от непосредственной ширины дверного проема, а длину боковых профилей определять как высоту дверного проема минус 25 мм.

В-третьих, длину панелей целесообразно рассчитывать как высота дверного проема минус 40 мм.

Другими словами, начинать монтажные операции следует лишь после полной подготовки (распила, сборки) всех требуемых комплектующих.

Ну а после соединения всех пластин «гармошки» в единое полотно, с одной его стороны (к примеру, справа) следует зафиксировать боковую замковую панель, а с противоположной – установить боковую фиксирующую панель. Причем для крепежа перечисленных панелей к полотну целесообразно применять специальные планки со стопорами. Финалом этапа сборки двери-гармошка выступает установка бегунков за счет которых вся дверь будет удерживаться в полости направляющего профиля. Крепить их необходимо непосредственно к элементам дверного полотна, при помощи саморезов, начиная установку от замковой стороны, монтируя элементы через одну пластину.

Варианты конструкции

Двери-книжки выпускаются с различными конструкциями. Эти модели бывают:

Двухсекционные.
Четырехсекционные.

Двухсекционные варианты состоят из пары синхронно складывающихся и раскладывающихся секций, которые, как правило, имеют одинаковые размеры. В четырехсекционных экземпляров, конечно же, имеется больше секций, что позволяет сократить ширину каждой из них и сделать двери более удобными в эксплуатации.

Правильный выбор количества секций во многом зависит от габаритов дверного проема. Если он не превышает 1,5-1,7 м, то можно установить двухсекционные конструкции, в противном случае следует подумать над приобретением четырехсекционной модели.

Эти варианты дверных конструкций отличаются системой направляющих. Если в двери присутствует 4 створки, то для ее правильного функционирования понадобятся и верхние, и нижние направляющие. Если же конструкция состоит из 2 створок, то можно обойтись только верхней направляющей. Однако вторая деталь тоже не будет лишней, так как с ее помощью можно избежать перекоса дверей и износа раздвижного механизма.

Большим спросом сегодня пользуются царговые складные двери. Для подобных вариантов характерно присутствие поперечных планок, располагающихся между двумя стойками по бокам. Проще говоря, эти детали образуют особый каркас, который в будущем может быть заполнен различными вспомогательными материалами. Как правило, в царговых дверях присутствует не менее 3 планок. Благодаря подобному строению такая конструкция является более надежной и жесткой. В наше время складные царговые модели получили широкое распространение за счет своей долговечности, износостойкости и дизайна.

Рассматривая особенности конструкций складных дверей, можно выделить следующие варианты:

односторонние;
двусторонние;
симметричные;
асимметричные.

Виды складывающихся дверей

Складные двери любого типа устроены несложно. Состоят они из отдельных полос, подвижно соединенных между собой. Одна из полос — крайняя правая или левая — закреплена неподвижно. Все остальные вверху (иногда и внизу тоже) имеют небольшие ролики, которые вставляются в направляющую. При приложении усилия, ролики скользят по направляющей, заставляя сегменты складываться. В зависимости от того, как и где закреплены ролики, раскладные двери бывают двух типов: «гармошка» и «книжка».

Виды складывающихся дверей: книжка и гармошка — вот в чем разница

Если ролики закреплены в середине каждой ламели двери, получается дверь-гармошка. При этом каждый фрагмент поворачивается вокруг оси, на которой и закреплен ролик. Складки получаются мелкие — примерно в ширину стены (чуть больше или меньше — зависит от модели и параметров стены). Ширина ламели складной двери этого типа составляет 8-20 см. Самый распространенные — шириной 12-15 см, остальные встречаются реже. Высота стандартная для двери порядка 220-230 мм, ширина — минимальная — 50 см, максимальная — 600 см. Есть более высокие модели — для складных перегородок.

Гармошка

Длинна полотна легко корректируется — увеличением или уменьшением количества сегментов, вплоть до создания складных перегородок. Только один момент: в длинных дверях/перегородках необходимы две направляющие — вверху и внизу. В противном случае при работе механизм часто заклинивает.

Устройство двери-гармошкой

Плюс складной двери-гармошки — невысокая цена. На стандартный дверной проем есть множество предложений с ценой порядка 2-3 тысяч рублей. Есть, естественно и более дорогие. Срок службы — около 5 лет. Самая распространенная поломка — выход из строя роликов. В самых дешевых моделях они из мягкого пластика. В результате и двери «шумные» и стираются быстро. Как обычно, стоит выбор: дороже и, возможно, более качественно, или дешево.

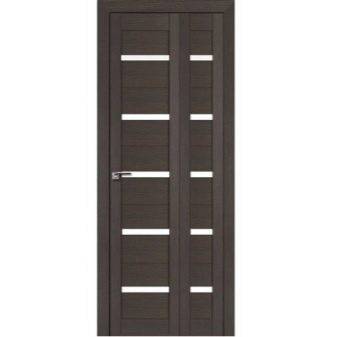

Книжка

Двери-книжка отличаются более крупными фрагментами. На стандартный дверной проем их идет не более двух частей. В этом случае ролики крепятся через одно сочленение, причем — на месте стыка. В таком случае получается, что дверное полотно складывается, напоминая страницы книги. Та часть, которая не имеет роликов, выдвигается в помещение.

Складные двери-книжка: принципиальное устройство

В сложенном состоянии двери-книжка занимают больше места, чем «гармошка», но такой тип устройства имеет свои плюсы. Фрагменты двери-гармошкой не получится сделать из очень толстого материала: сама конструкция не позволит. Потому они чаще всего сделаны из пластика, МДФ. При самостоятельном изготовлении могут использовать фанеру и другие подобные материалы. Отсюда и область применения — чаще всего используют в качестве двери в подсобные помещений — типа кладовок, могут быть установлены как двери в самодельной душевой кабине. В этом случае пластик — один из лучших материалов: обеспечивает герметичность, не боится повышенной влажности, хорошо моется, возможно — с применением моющих средств. В качестве межкомнатных дверей или перегородок такие двери ставят тогда, когда они только разграничивают пространство: характеристики по звукоизоляции практически «никакие».

Двери-книжка могут быть сделаны даже из массива дерева. Во-первых, ролики используются более солидные, во-вторых — конструкция не накладывает ограничений по толщине. Потому двери-книжка могут быть из дерева, стекла, металлопластика. Причем, при использовании специальной фурнитуры металлопластиковые складные двери могут использоваться как входные: так как обеспечивают достаточную степень безопасности. Их часто ставят в доме как выход на террасу или во внутренний двор. Недостаток таких систем:солидная цена. Комплект фурнитуры на одну дверь-книжку из металлопластика стоит порядка 550-600$. Обычные же чуть дороже стандартного полотна. Есть варианты и за 3-4 тысячи рублей. Их можно использовать в качестве межкомнатных дверей, ставить в шкафы.

Технические параметры для складных дверей типа «книжка»:

Длина — до 7 м при использовании деревянных систем (со стеклом или без) и до 6 м в металлопластиковых системах.
Высота деревянных — от 800 мм до 3000 мм; меаллопластиковых — от 640 мм до 2400 мм.
Ширина одной створки в деревянных от 440 мм до 1200 мм; в металлопластиковых — от 490 мм до 940 мм.
Количество створок — от 2-х до 7 .

Есть еще один тип дверей, экономящих пространство — раздвижные. О том, какие они бывают и как их устанавливать можно прочитать тут.

Стандартная комплектация

Процесс установки дверей гармошек может выполняться путем самостоятельного изготовления изделия, либо после приобретения полного комплекта необходимых деталей, включая доборы. В стандартный набор элементов двери гармошки входят:

Направляющий рельс в виде металлического профиля;
Створки, каждая из которых имеет специальные петли, обеспечивающие возможность скрепления их друг с другом;
Роликовые каретки, непосредственно перемещающие полотно;
Специальные ключи для регулировки креплений;
Крепежные элементы;
Фурнитура.

В качестве материала для изготовления направляющих чаще всего используется алюминий. В случае инженерной необходимости может использоваться нижний и верхний рельс одновременно. В таком случае основной упор веса конструкции приходится на нижние крепления и пол. Верхние элементы при этом служат для обеспечения вертикальности полотна. Однако чаще всего изделие крепится только на верхний рельс.

В некоторых случаях в комплект входят и стопорные элементы, однако чаще всего их необходимо приобретать отдельно, вместе с доборами и наличниками.

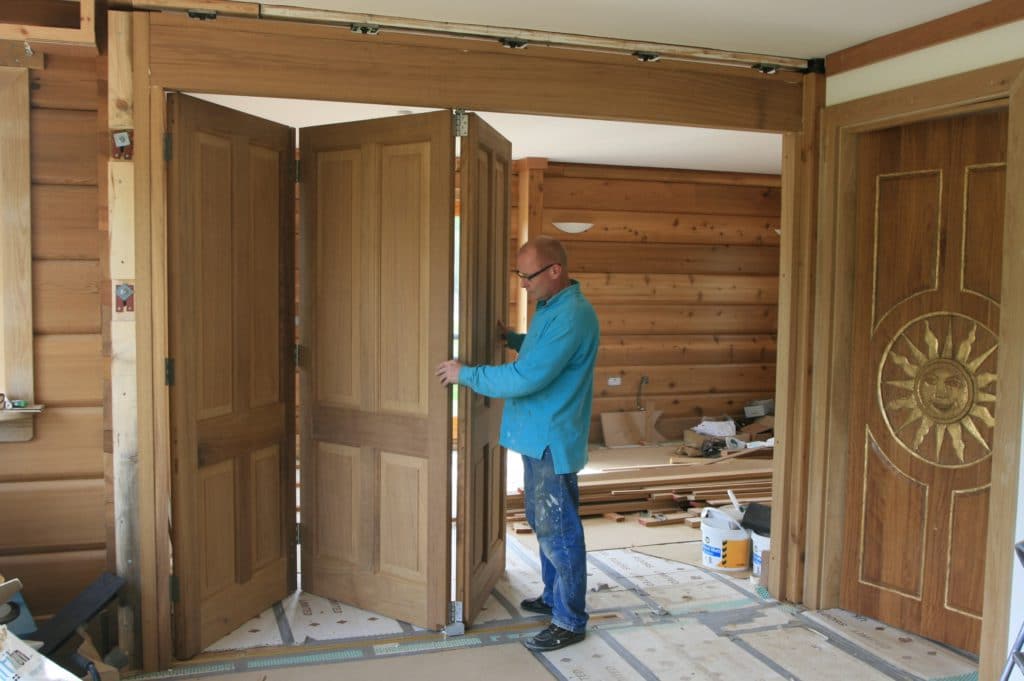

Деревянные складные двери

Различают несколько вариантов установки деревянных дверей, например, с правым и с левым открыванием. Деревянная дверь в обязательном порядке должна устанавливаться в деревянную коробку, проем или обрамляться наличниками и доборами.

В зависимости от способа монтирования системы, дверь может быть установлена как симметрично, так и ассиметрично. Для асимметрии в установке складных деревянных дверей, необходимо сместить уровень каретки на двух полотнах.

К преимуществам деревянных складных дверей, можно отнести: надежности и долговечность, экологичность и бесшумность открывания.

С чего начать

Очистить проем

Ставить дверь в старой коробке нецелесообразно по ряду причин. Во-первых, не факт, что они не будут контрастировать друг с другом; во-вторых, в ходе реконструкции появляется возможность частичной перепланировки помещения. И расширение проема – один из удачных вариантов. Именно поэтому и специалисты, и те, кто уже занимался самостоятельной установкой гармошек, советуют полностью демонтировать косяк.
После обработки торцов стены произвести замеры. Знание линейных параметров позволит подобрать оптимальную модель складывающегося полотна. Изготавливать его собственноручно не имеет никакого смысла. Сортамент продукции настолько разнообразный (по материалу планок, их оттенку, оформлению), что на вопрос, как лучше самому сделать гармошку, ответ один – проще приобрести и установить готовую. Именно к этому все и сводится.

Нюанс лишь в том, что двери «гармошки» поставляются в различных типоразмерах, которые зависят от количества ламелей, их ширины и производителя. Все необходимые данные отражены в руководстве по монтажу, прилагаемому к изделию. Следовательно, придется «подгонять» проем под понравившуюся модель, а не наоборот.

Закупить необходимые материалы

Складные двери поставляются в полной комплектации, и ее соответствие проверяется еще в мебельном салоне. Но только после «черновой» подготовки рабочего участка станет понятно, что понадобится еще (те или иные инструменты, монтажная пена, доборы, наличники и так далее).

После этого выполняются необходимые технологические операции. Методика сужения (расширения) прохода в стене определяется ее материалом, состоянием и возможностями мастера: каркас с последующим бетонированием, усиление прутком, оштукатуривание и так далее. В результате проем должен быть полностью готов к установке.

Это интересно: Как сделать доборы на входную дверь

Стоит ли ставить дверь гармошку

Стремясь сделать своё жилище столь же необычным, сколь и красивым, в своих поисках мы порой приходим к абсолютно нестандартным решениям. Одним из них являются межкомнатные двери гармошка, о которых слагаются чуть ли не легенды – мол, очень красивые, удобные и всё такое прочее. Действительно, некоторые их характеристики и возможности уникальны и ни одна другая конструкция их не способна обеспечить. Тем не менее, до решения приобрести и установить раздвижные двери гармошка, вы должны четко представлять и их недостатки. Пусть их немного, но в некоторых случаях они становятся критическими. Поэтому приступим…

Дверь гармошка – это конструкция, разделяющая отдельные помещения или делящая помещения на части и состоящая из вертикальных сегментов, скрепленных между собой специальным механизмом. Сдвигаясь, сегменты складываются в компактный пакет. В закрытом состоянии являют видимость цельного полотна.

ЗА:

Экономия площади. Основным из множества достоинств, которыми славятся складные двери гармошка, является их умение вписаться в любое пространство, даже самое тесное. По способности экономить место у них есть единственный соперник – раздвижные двери, однако последние удастся установить только там, где есть, куда сдвигать дверь. Двери гармошка же не требуют этого, для них достаточно самого дверного проема.
Неограниченная ширина. Многие считают: вторым по значимости достоинством является то, что двери гармошка размеры могут иметь какие угодно, и это позволяет использовать их в качестве ширм и перегородок, делящих пространство комнат на зоны.
Разнообразие дизайна. Ввиду того, что двери-гармошка делаются из трех видов материалов – дерева, стекла и пластика, то фантазия производителей буквально не ограничена ничем, и покупателю доступно множество структур, расцветок, рисунков и текстурных фоновых изображений.
Простая установка дверей гармошка. Это не значит, что вы можете приобрести конструктор и собрать его там, где это требуется. Дело в том, что устройство механической части довольно сложное, но именно из-за этого двери-гармошка и поставляются в уже собранном виде, и установить их не сложнее, чем помочь ребенку с математикой.
Многофункциональность. Это область, в которой с подобными дверьми вообще никто не способен соперничать. Хотите перекрыть мизерный проем? Пожалуйста. Хотите перегородить большую комнату? Не извольте беспокоиться, будет сделано. Дверной проем закругленной формы? Нет ничего легче! Ширма или перегородка с произвольным изгибом? Бросьте, нам всё по плечу!
Когда люди узнают о достоинствах того, что называется дверь книжка или гармошка, они становятся мягкими и податливыми. И правда, слыхано ли, чтобы двери были настолько универсальными и удобными? Долой распашные! Но нет, не торопитесь, потому что и раздвижные гармошки имеют свои слабые места.

Против:

Непрочность конструкции. Пластик и стекло отличаются хрупкостью, дерево той толщины, которая характерна для этих дверей – тоже. Долю ненадежности вносит и довольно сложный механизм, детали которого тоже подвержены старению и разрушению. Этот пункт обязательно следует иметь в виду и, если по месту установки возможны механические воздействия, лучше двери такого типа не ставить.
Засорение систем открывания. Как мы уже упоминали, механизм довольно сложный. Состоит он из штанг, направляющих и роликов, поэтому требует максимальной чистоты, иначе возникает потеря свойств смазки, и механизм начинает заклинивать, заедать, появляются скрипы. Если же в него попадают различные предметы, то недалеко и до поломки.
Если сегменты дверей изготовлены из пластика, то возможна их температурная деформация в случае, когда имеют место резкие перепады.

Следует понимать, что двери гармошка не являются универсальным средством на все 100% дверных проемов, однако при должной степени аккуратности их использование даст вам предельные удобства, которые не способна повторить ни одна из существующих конструкций. Целью данной статьи не было давать вам конкретные инструкции, как установить двери гармошка или как их настроить, потому что двери гармошкой интернет магазин наверняка и установит вам, такая услуга входит в стандартный набор. Скорее, мы хотели дать вам полную информацию о том, стоит или нет делать выбор в пользу этих дверей, и в каких случаях он оправдан.
