Освещение и вентиляция
Освещение
При изготовлении смотровой ямы своими руками обязательно следует побеспокоиться о том, чтобы в ней имелось электрическое освещение, без которого ремонтные работы под днищем автомобиля просто невозможны.
Необходимая освещённость в месте проведения работ должна обеспечиваться специальными переносными светильниками, питающимися от трансформатора с выходным напряжением не более 36 В. При этом строительные нормы не предполагают установку каких-либо розеток в пределах смотровой зоны, что является грубейшим нарушением требований ТБ.
Вентиляция
Повысить комфортность условий пребывания в смотровой яме можно будет за счёт обустройства в ней простейшей вентиляционной системы, состоящей из гибкого шланга, подающего в зону работ свежий воздух.
Завершающий этап

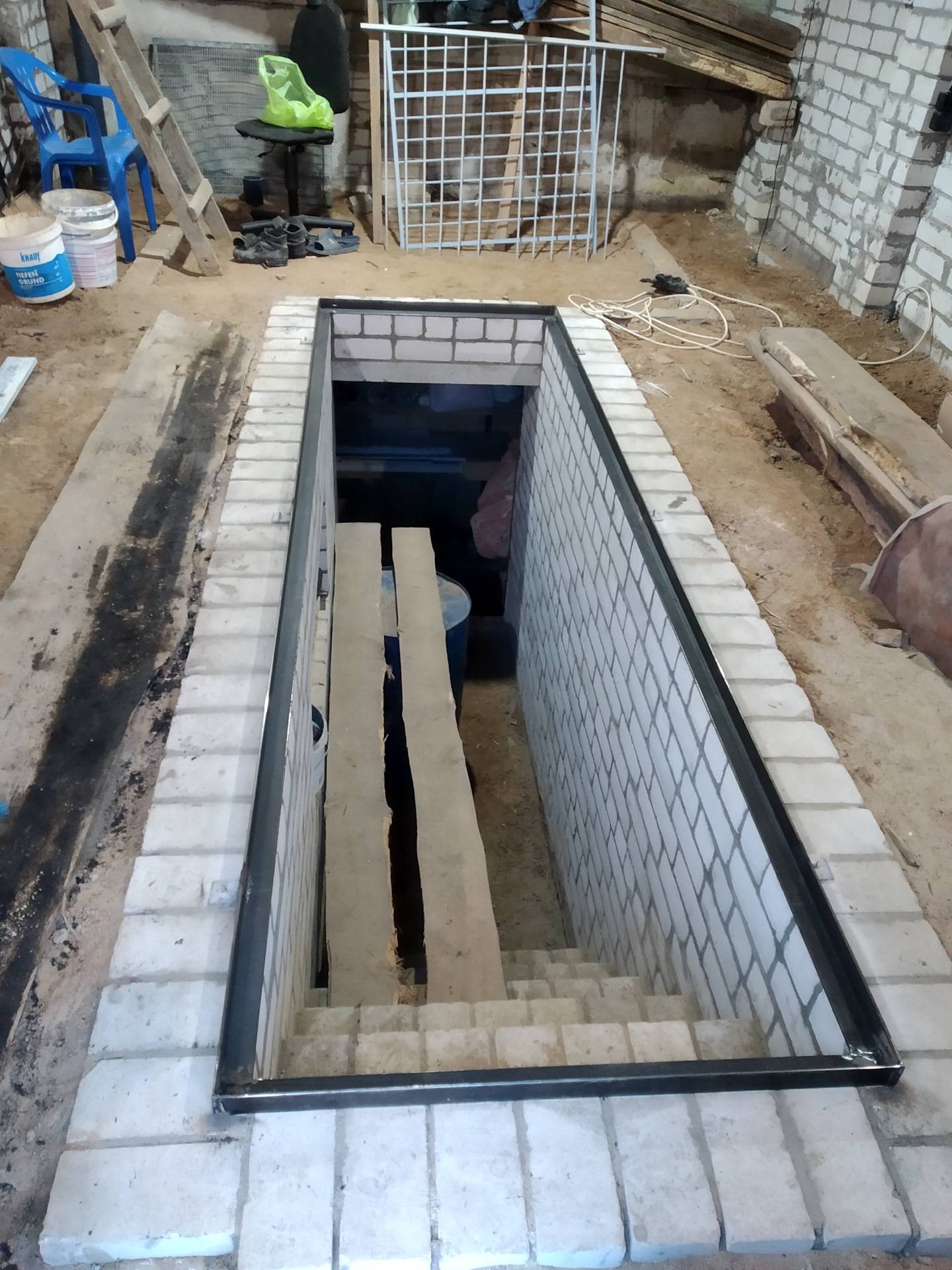

Завещающий этап – установка металлического обрамления вокруг входа в яму
Важно, чтобы оно немного выступало над уровнем гаражного бокса
После создания ямы желательно сделать лестницу. В качестве материала подойдет дерево или металлические уголки. Если блок небольшой, стремянка будет удобнее, чем стандартная лестница. Однако в некоторых случаях ступеньки приходиться выкладывать из кирпича или бетона.
Также после создания ямы необходимо использовать дощатый настил, чтобы закрывать ее тогда, когда вы не будете ее использовать.
Смотровая яма в гараже считается не роскошью, а скорее необходимостью для тех, кто хочет исправлять небольшие неисправности машины своими руками. Она позволит выполнять все работы комфортно. Конечно, для ее обустройства понадобится немало времени и денег, но оно того стоит.
Как и чем закрыть смотровую яму

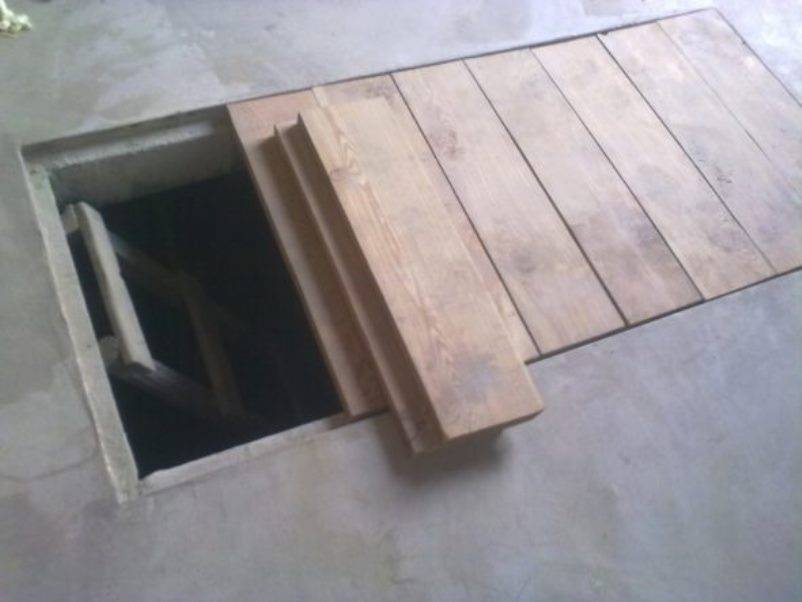

Крышка из досок, скрепленных вместе
При обустройстве котлована необходимо продумать, чем закрыть яму в гараже на время, пока она не используется. Еще до обустройства стеновых конструкций (кладки блоков или заливки бетона) нужно сделать закладную раму. Ее монтируют на борт, находящийся на одном уровне с полом гаража или несколько выше. Сырьем для рамы служит уголок из стали. При изготовлении используются аппарат для сварки и дисковая пила с подходящими для материала насадками.
Габариты рамы подбирают по наружному или внутреннему периметру стенок. Уголок должен располагаться так, как требует плоскость покрышки. Фиксируют ее посредством дюбелей или анкеров. Отверстия для крепежных элементов придется проделывать заранее. Если предполагается закрывать яму приготовленным полотном, рамку разворачивают углом книзу. Чтобы она не заржавела, перед установкой ее шлифуют наждачной бумагой, грунтуют и окрашивают.
Крышку, которой будет закрываться яма, можно сделать из разных материалов. Распространенные варианты – конструкции из металлической рамки с сетчатым полотном и из дерева.
Крышку из обрезных досок можно сделать так:
- Из брусков с квадратным сечением (со стороной не менее 4 см) выкладываются лаги по габаритам идентичные дистанции между торцевыми стенками.
- Нарезаются доски. Ширина их подбирается так, чтобы покрышка легла в заранее смонтированную раму. Минимальная толщина – 3,5 см. Излишне толстыми их делать также не следует, иначе полотно будет тяжело поднимать.
- Перед тем как фиксировать бруски и доски, их пропитывают антисептическим составом и покрывают лаком.
После этого можно скреплять компоненты конструкции друг с другом. Для этого подойдут простые гвозди или саморезы с цинковым покрытием.
Необходимые материалы и инструменты
Инструменты для строительства смотровой ямы Гаражная яма имеет довольно простое устройство. Состоит она из дна, стен и лестницы. В некоторых случаях сооружение обустраивается дренажной системой, если имеется протечка или при кладке использовался водопроницаемый материал.
Чтобы сделать данную конструкцию, потребуются такие инструменты:
- уровень;
- лопата;
- рулетка;
- трамбовка;
- болгарка;
- молоток;
- вязальный крючок;
- ножовка;
- кусачки;
- угольник;
- молоток;
- маркер.
Следует подготовить материалы:
- щиты для опалубки;
- арматура;
- песок;
- щебень;
- цемент;
- кирпич, доски или листовой металл;
- вязальная проволока;
- дренажные трубы.
Также следует приобрести защитные очки, перчатки, респиратор и снаряжение сварщика.
Гидро- и теплоизоляция
Перед тем, как делать яму в гараже, нужно позаботиться также о гидроизоляции, ведь влажность недопустима в смотровой яме, где, мало того, что нужно работать в комфортных условиях, но и важно соблюдать технику безопасности при работе с электроприборами автомобиля. Подробнее о том, как сделать гидроизоляцию смотровой ямы, читайте здесь.
Подробнее о том, как сделать гидроизоляцию смотровой ямы, читайте здесь.
На сегодняшний день мы можем выбирать из широкого ассортимента материалов:
Полимерный. Это — материал, обладающий сложной синтетической структурой и превосходными гидроизоляционными свойствами. Разделяются две разновидности: многослойные и однослойные, первые обладают лучшими качествами и могут прослужить значительно дольше, до пятидесяти лет, вторые – дешевле. Полимерную гидроизоляцию укладывают на арматуру с ячейками размера 10х10.
Каркас обязательно покрываем геотекстилем. Полимерные пластины, если они с самоклеющейся основой, устанавливаются на 30 см внахлест, если мемтраны не самоклейки, то нахлест делается на 10 см. В обязательном порядке стыки между полимерными пластинами обрабатываются специальным клеящим составом.
Битумный. Этот вариант гидроизоляции представлен несколькими видами: рубемаст, еврорубероид и рубероид, каждый интересен по своему, каждый имеет свои плюсы и минусы.
Установка битумной изоляции, пожалуй, самая простая, кроме того, этот материал относится к разряду экономичных, правда срок службы у него значительно ниже, всего 10 лет, если работа проведена качественно, годность увеличивается до 15 лет, но не более того.
Битумную изоляцию накладывают двойным слоем.
Сухие смеси. Это один из современных способов изоляции. Он эффективен, долговечен, позволяет ликвидировать даже микроскопические трещины в стенах и полу, что увеличивает срок службы смотровой ямы. Смеси, разбавленные водой в указанной на упаковке консистенции, наносятся на бетонный слой.
Если сухие смеси – это современный способ, который, однако, частенько применяется, как дополнительная изоляция, поддерживающая другую, полимерную или битумную, то смесь глины с нефтепродуктами – это самый старый способ изоляции. Он хорош тем, что прост в проведении работ и требует минимальных финансовых затрат.
Минус этого способа в том, что продукты нефтепереработки токсичны, и долго работать в яме, обработанной таким составом, специалисты не рекомендуют.
ВАЖНО: не забывайте всегда проклеивать стыки, будь то полимерный материал, битумный или какой-то другой. Не соблюдение этого условия может привести к разрушению всей конструкции и сведению на нет ваших трудов.. Теплоизоляция является не менее важным вопросом, ведь в нашей стране теплая погода устанавливается лишь на пять месяцев, тогда как остальное время – дожди, холода и трескучие морозы
Теплоизоляция является не менее важным вопросом, ведь в нашей стране теплая погода устанавливается лишь на пять месяцев, тогда как остальное время – дожди, холода и трескучие морозы.
При устройстве смотровой ямы в гараже, в качестве долговечного, эффективного утеплителя может выступить материал полистирол. Положительными свойствами материала является минимальный процент водопоглощения, универсальность, превосходные теплоизоляционные характеристики. Минус – недолговечность, примерно 10 лет.
Технология сооружения смотровой ямы
Не будем рассказывать, как сооружать гараж с ямой, который возводится. Это не так сложно. Расскажем о том, как сделать смотровую яму в уже эксплуатируемом гараже.
Выкапывание котлована
Будем считать, что с размерами Вы определились. Их наносят на пол в гараже, к примеру, обозначив мелом. Основное требование – яма должна располагаться посередине гаражной постройки.
Разметка котлована внутри гаража Источник parki48.ru
Обычно пол в гараже – это толстая бетонная стяжка, в которую уложен армирующий каркас в виде решетки из стальной арматуры. Поэтому по разметке надо раздолбить бетон и срезать по периметру котлована арматуру.
Из образовавшегося проема лопатами удаляют песчано-гравийную подушку и грунт. Стенки и дно котлована лопатами выравнивают по максимуму. Это трудоемкая работа, которая может затянуться на два дня. Хотя многое будет зависеть от состава грунта под строением и активности мастеров. Есть одно преимущество при строительстве смотровой ямы в эксплуатируемом гараже. Стройплощадка находится под навесом, так что дождь в данном случае не помеха.
Выкапывание котлована (выемка грунта) Источник ok-berta.ru
Вентиляция смотровой ямы
Ошибку делает тот, кто не задумывается о вентиляционной системе. А ведь ее назначение не только удалять влажный воздух. Затхлые запахи от промасленных тряпок, бензина заполнят небольшое пространство быстро, постепенно перемещаясь в сам гараж. Так что лучше затратить немного времени и денег, но вентиляцию соорудить.
По сути это пластиковая труба диаметром 100 мм, которую выводят за пределы постройки. Для этого выкапывают горизонтальную траншею, которую выводят или под фундаментом, или через стену. В нее засыпают песок и укладывают трубу с выводом выше крыши гаража. Нижний конец должен располагаться у дна ямы.
Вентиляционная труба внутри смотровой ямы Источник drive2.ru
Обустройство смотровой ямы
Итак, переходим к основным работам, связанным со строительством самой ямы. В первую очередь подготавливают дно:
- Засыпают слой песка толщиною 15-20 см, который трамбуют с поливкой воды.
- Засыпают щебень средней или мелкой фракции толщиною 10 см, который тоже утрамбовывают.
- Проводится гидроизоляция всей ямы: пол и стенки.
Гидроизоляция
Гидроизоляция смотровой ямы в гараже – ответственный этап. Поэтому разберитесь в этом процессе.
Для проведения гидроизоляционных работ используют рулонный материал. Это может быть полиэтиленовая пленка толщиною не менее 0,2 мм, уложенная рукавом. Для этого используют рубероид или современные гидроизоляционные материалы на основе битума.
Полосы гидроизоляции укладывают полосами от стены до стены внахлест относительно друг друга со смещением в 10-15 см. Битумные изделия в местах нахлеста крепятся битумной мастикой. Полиэтиленовая пленка скрепляется самоклеящимися лентами. На фото ниже как раз показан вариант с полиэтиленом
Обратите внимание, что края гидроизоляции заводят за пределы ямы и прижимают грузом
Гидроизоляция смотровой ямы в гараже с помощью полиэтиленовой пленки Источник martand.ru
Формирование пола и стен
Подготовленное дно заливают стяжкой толщиною 3-7 см. Никакого армирующего каркаса в него закладывать не надо, потому что нагрузкам конструкция не подвергается, кроме веса человека
Поэтому основное внимание сооружению стенок
Как уже было сказано выше, здесь два варианта:
- использовать кирпичи или блоки;
- возвести монолитную конструкцию.
В первом случае блочный стеновой материал укладывают по периметру подготовленного котлована, укладывая элементы кладки с перевязью. То есть со смещением в половину блока или кирпича. Для скрепления используется обычный кладочный раствор с рецептурой 1:2 (цемент-песок).
Яма из блоков или кирпича Источник drive2.ru
Если сооружают монолитную конструкцию, то для этого собирают опалубку. Изготавливают ее из досок, плитных или листовых ровных и прочных материалов. К примеру, из металлического листа или профнастила, фанеры или плит ОСП.
Основная задача – собрать опалубку так, чтобы она не разъехалась под действием достаточно большого веса заливаемого бетона. Если грунт под гаражом глинистый, то опалубку монтируют как один слой ограждений с внешней стороны. Покрытая гидроизоляцией стенка котлована сама сможет спокойно выдержать любые нагрузки. Если грунт песчаный, неплотный и непрочный, тогда опалубку устанавливают в два слоя, оставляя между ними пространство для заливки бетонного раствора.
Бетон заливают за один раз, не оставляя на следующий день. Перерыв может быть между заливками, но не более 4 часов. Посмотрите на фото, вот так выглядит опалубка с залитым в нее бетонным раствором.
Смотровая яма, как монолитная бетонная конструкция Источник azowo.ru
Что предусмотреть в первую очередь
Лучше всего сразу определиться с назначением и внешним видом помещения, в котором будет установлена лестница. А так же заранее подумать о проведении работ по отделке и заносе в помещение всех крупногабаритных предметов, которые могут не пройти после проведенного монтажа.
Далее, исходя из дизайнерских предпочтений, решить, какая лестница подойдет помещению по внешнему виду, удобству, а так же безопасности, сколько пространства для нее можно выделить, какой материал будет уместен с точки зрения дизайна и климатических условий, а так же определиться с ценами на материал.
Но все же главным условием, которое нужно держать в уме, является безопасность. Надежность креплений всей конструкции и комфорт спуска, ведь часто из-за ограниченного пространства уклон лестниц во вспомогательных помещениях делают довольно крутым.
Тем не менее, при грамотном подходе изготовить хорошую безопасную лестницу своими руками довольно просто.
Перекрытие гаража
Стоимость шлакоблоков для возведения стен составляет лишь 1/3 затрат. Материальные вложения понадобятся и для обустройства кровли, фундамента, ворот, отделки и пр. Но все же здание из блоков обойдется дешевле, чем из любого другого материала.
Для перекрытия крыши используются двутавровые металлические балки, которые укладывают поперек строения через каждые 80 см. Их длина должна быть на 25 см больше общей ширины гаража. В местах их опирания на стены шлакоблоки необходимо обязательно заменить на более прочные блоки из бетона.
Устройство кровли гаража
По низу балок крепятся толстые прочные доски. Их толщина должна составлять 4-5 см. Их гидроизолируют рубероидом с небольшим 10-сантиметровым заходом на стены.
Для защиты фундамента от дождя и тающего снега по краям крыши следует прикрепить козырьки длиной 4 см. Утеплить крышу можно шлаком, который засыпается поверх рубероида, пенопластом или минватой. Их защищают от влаги с помощью слоя 30-миллиметровой цементной стяжки. В дальнейшем ее обрабатывают битумом, а затем закрывают рубероидом с нахлестом листов 10-15 см. Закрыть им необходимо и козырьки.
Для кровли гаража можно использовать любой материал: от шифера, металлопрофиля до черепицы. Необходимо, чтобы она выступала за пределы стен на 20 см. Тогда во время дождя или таяния снега влага не будет стекать по стенам.
Как рассчитать размер смотровой ямы в гараже
Определяющим критерием при определении размеров смотровой ямы является автомобиль, а точнее его габариты. Но как быть в том случае, если вы часто меняете авто? Не переделывать же яму после каждой новой покупки? Конечно же нет, просто нужно сразу рассчитать оптимальную ширину. Она напрямую зависит от размера колёсной базы авто и величины самого хозяина. Ширина в 70-80 см максимально близка к универсальному значению. С глубиной дела обстоят ещё проще. Здесь всё зависит от роста хозяина, при этом, он должен без проблем дотягиваться до днища
Также стоит обратить внимание на комфортность положения, ведь если находясь в яме придётся вытягиваться или наоборот пригибаться, то продуктивной работы не получится. Чтобы было легче считать, прибавьте к своему росту 10-15 см, и вы получите оптимальную глубину
Данные размеры смотровой ямы в гараже являются базовыми, но в них можно вносить небольшие изменения.

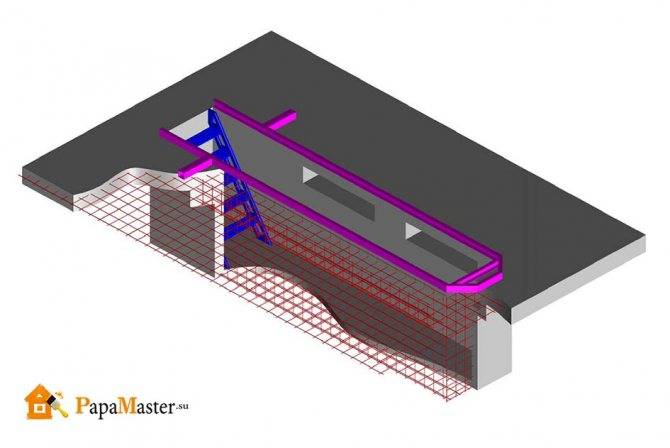

план смотровой ямы с нишами для инструмента
котлован под яму
Подготовка
В первую очередь понадобится провести комплексные подготовительные работы. Сейчас мы выделим все наиболее важные моменты.
Грунтовые воды
Большое значение имеет один фактор риска – уровень подъема грунтовых вод. От этого во многом зависит конечный успех работы по строительству смотровой ямы. В некоторых случаях приходится отказаться от устройства такой ямы или погреба. Нужно быть заранее готовым к тому, что уровень вод окажется критичным.
К сожалению, в некоторых населенных пунктах вовсе нет геологических специализированных служб, где производят соответствующие изыскания. Но вы можете самостоятельно определить уровень подъема грунтовых вод с достаточно высокой точностью. Это делается следующим образом. Вам нужно выкопать шурф глубиной 2,5 метра. Следите, до какого уровня поднимется вода. Когда подтверждаются худшие прогнозы, то есть воды залегают слишком близко к уровню земли, от строительства смотровой ямы лучше отказаться. Конечно, чисто теоретически, можно обеспечить гидроизоляцию даже в такой ситуации, но тогда яма будет напоминать больше бункер, потребуются большие усилия и вложения в строительство, а опасность затопления все равно сохранится.
Еще один вариант, который поможет справиться с природным фактором риска, заключается в обустройстве дренажа. Бывает так, что автолюбитель занимается своей машиной профессионально, смотровая яма ему необходима, а возможности выбрать другой участок нет. В таком случае следует сделать качественный дренаж подпочвенных вод. Выкапывается специальный дренажный колодец за пределами гаражного помещения, куда и отводится вода. Но такая работа трудоемкая, требует существенных вложений.
Грамотно определяем размеры смотровой ямы
Очень важно сразу точно определить оптимальные параметры смотровой ямы. Она не должна быть слишком большой, но в тесноте работать тоже неудобно
Все должно быть грамотно подобрано, безусловно, в соответствии с габаритами автомобиля.
Остановимся на методах определения ключевых параметров.
- Длина ямы. Учитывайте параметры автомобиля. Обычно стандартная длина смотровой ямы для легковой машины составляет примерно 4-5 метров. Чтобы обустроить удобный спуск с приставной или монолитной лестницей, надо добавить еще один метр. Это хорошие параметры, которые ориентированы на комфортное, рациональное использование смотровой ямы. Вам уже не понадобится регулярно передвигать автомобиль в ходе проведения ремонтных работ, как это бывает, если яма слишком маленькая, короткая.
- Ширина. Здесь для вас ключевую роль играет расстояние между колесами машины. Стандартный параметр для современных легковых автомобилей – яма с шириной 75-80 см. Такой ширины будет вполне достаточно, при этом она не слишком большая.
- Глубина. Тут все строго индивидуально. Конечно, в смотровой яме работают стоя. Некоторые выкапывают неглубокие ямы, чтобы не провоцировать давление и протекание грунтовых вод, однако работать сидя на табуретке неудобно. Лучше сделать хорошую глубокую смотровую яму. К росту автолюбителя прибавляется примерно 15 см. Когда возникают какие-то сомнения относительно глубины (например, когда в яме планируется работа нескольких людей с разным ростом), разумеется, лучше сделать ее больше. Ведь при необходимости под ноги просто можно сделать небольшой помост.
Когда параметры определены, надо сделать чертеж, а на нем прописать все точные размеры. Потом эта схема переносится на место строительства, выкапывания котлована.
Методы строительства
Процесс строительства во многом будет зависеть от метода обустройства смотровой ямы. Оптимальный вариант – закладывать основу сразу, еще на этапе возведения ленточного фундамента и цоколя гаража. В таком случае и котлован тоже выкапывает экскаватор. Параллельно идут и работы по гидроизоляции, вентилированию и утеплению ямы с гаражным помещением в целом.
Но достаточно часто приходится заниматься строительством уже после возведения коробки гаража. Конечно, тогда и копать котлован приходится вручную.
Обратите внимание на один существенный момент. Вам понадобится грунт от разработки, чтобы потом засыпать им пазухи, а также повышать уровень пола в помещении
Дело в том, что пол гаража делают по отметке выше, чем дорога, на которую автомобиль выезжает.
Планирование работы
Лучше всего делать яму еще до постройки гаража. Место при этом вокруг свободно, есть доступ к площадке. Можно даже пригнать технику, чтобы выкопать котлован, это очень сильно облегчит и ускорит рабочий процесс. Нужно учесть несколько важных нюансов:
Ленточный фундамент своими руками: инструкция для начинающих с фотоЛенточный фундамент для дома – бетонная полоса определенного размера, уложенная в установленные углубления под…
- Уровень залегания грунтовых вод. Если они залегают близко к поверхности, это существенно усложнит процесс. Во-первых, придется делать очень надежную гидроизоляцию, чтобы не допустить подтопления. Во-вторых, выбрать период, когда грунтовые воды имеют минимальный уровень, тогда можно выкопать яму без риска обрушения стенок.
- Ширина смотровой ямы. По ГОСТ стандарт составляет 800-850 мм, это подходит для всех автомобилей, в том числе и компактных. Лучше не делать размер под конкретную модель, так как потом, когда будет другая, может оказаться, что у нее другие габариты, и она не может заехать на яму. А так можно будет чинить и легковую машину, и грузовик.
- Длина. Тут нет жестких требований, если исходить из нормативов, то она должна быть на метр длиннее машины, чтобы оставался вход. Минимальный размер равен метру, меньше делать уже нельзя, так как будет мало пространства. Можно сделать и намного длиннее машины, иногда на одной яме становятся два транспортных средства.
- Глубина. Удобнее всего работать, если над головой стоящего во весь рост человека остается еще 15 см пространства. Тогда не нужно очень высоко поднимать руки и нет риска постоянно ударяться головой о днище и выступающие элементы. Если яма делается под нескольких человек, нужно выбрать средний показатель роста.
После определения размера смотровой ямы для гаража нужно делать проект. Это несложно, зато существенно упрощает дальнейшую работу, так как на руках будут точные размеры:
Учитывать толщину используемых материалов. Если ширина ямы 800 мм, к ней добавляется толщина стенок и зазор под гидроизоляцию, если стенки снаружи будут дополнительно изолировать глиной. То же самое и с глубиной
Нужно учесть, что на дно насыпается подушка, по ней заливается стяжка, важно рассчитать толщину слоев и добавить все это к планируемому показателю. Продумать конструкцию лестницы
Она должна быть простой и безопасной. Чаще всего используют деревянные или металлические конструкции. Можно залить лестницу из бетона, но она займет полметра пространства, что чаще всего недопустимо в ямах небольшого размера. Еще один вариант – деревянная конструкция с выдвижными ящиками в ступеньках, там можно хранить инструмент. Сделать точный эскиз со всеми параметрами. Не забыть про толщину стяжки на полу в гараже, если она еще не залита. Гаражный пол толстый, и может оказаться, что яма слишком глубокая. Придется делать деревянные щиты из реек и класть на пол, чтобы поднять уровень и обеспечить удобство ремонтных работ. Можно сделать ниши в стенках ямы. В них удобно класть инструмент при работе, но при этом стенки получаются заметно толще. Иногда под полом гаража делают полноценный погреб, но в этом случае конструкция больше похожа на подвал и под нее нужно копать котлован.
Важно!Делать чертеж нужно как можно подробнее. Тогда будет намного проще провести расчеты нужных для работы материалов.. Если нет опыта в строительстве, лучше посмотреть у соседа по гаражу или знакомого уже готовый вариант
Все будет видно наглядно, и многие моменты станут понятны. Заодно можно получить много полезных советов от того, кто уже делал такую работу. Есть много фото на специализированных ресурсах
Если нет опыта в строительстве, лучше посмотреть у соседа по гаражу или знакомого уже готовый вариант. Все будет видно наглядно, и многие моменты станут понятны. Заодно можно получить много полезных советов от того, кто уже делал такую работу. Есть много фото на специализированных ресурсах.
Оборудование смотровой ямы
Оборудования смотровой ямы для обслуживания автомобиля должно обеспечиваться несколькими обязательными устройствами и системами. К числу элементов обязательного оборудования должны входить:
- Отбойники колес;
- Лестница с поручнями;
- Система освещения с питанием сети в 12 или 36 вольт;
- Розетка для подключения переносного светильника на удлинителе с лампами в 12 или 36 вольт;
- Ниша для инструментов;
- Кромка смотровой ямы, предназначенная для установки и закрепления трапов;
- Помост на дно смотровой ямы.
Для установки системы освещения обычно выбираются влагозащищенные светильники с надежными плафонами из прочного небьющегося стекла. Для этого лучше всего подходят современные фасадные прожекторы и светильники на светодиодных лампах. Установка таких светильников обычно проводится наглухо, в стену, таким образом, чтобы светильники не мешали работе. Еще одним вариантом установки светильников является установка их непосредственно в пол возле кромки смотровой ямы между отбойником и краем ямы. Для такого способа установки используются влагозащищенные антивандальные светильники, устанавливаемые непосредственно в поверхность проезжей части или тротуара для подсветки фасадов зданий.
Отбойник для колес сооружается для того чтобы не допустить заезда колес автомобиля в яму. Для этого обычно используется труба диаметром 100 мм или швеллер такой же ширины. В начале ямы, возле въезда в гараж необходимо сделать изгиб, для корректировки направления движения колес, а в конце ямы, обязательно сделать широкий отбойник для того, чтобы ограничить движение автомобиля за пределы ямы.
Совет: для того чтобы привыкнуть к габаритам ямы и не заезжать дальше необходимого можно на стенах гаража разместить видимые ориентиры, например, вертикальные линии, по которым легко ориентироваться или в том месте где должен остановиться автомобиль на нити привязать теннисный мячик на уровне капота автомобиля, чтобы при заезде можно было остановиться при касании мяча о капот.
Работа по обслуживанию автомобиля часто требует смены рабочих инструментов, которые размещать под днищем авто не совсем удобно, и поэтому приходится по несколько раз спускаться в яму и подниматься на поверхность, что не совсем удобно без лестницы с поручнями. Обычно для гаражей с небольшим объемом бокса лестница устанавливается возле ворот, для того чтобы спереди была ровная и площадка для работы с инструментом возле двигателя. Лестница стационарного типа с поручнями и ступенями с деревянными накладками при этом оборудуется именно возле ворот. А вот для того чтобы работать более комфортно кроме стационарной лестницы сваривается из квадратной трубы или трубы диаметром 25 мм переносная лесенка, при помощи которой легко подняться в районе капота автомобиля.
Осмотр автомобиля часто требует, чтобы освещение падало с той стороны, где удобно для детального осмотра, именно поэтому для работы под днищем автомобиля в нише для инструмента необходимо разместить розетку для подключения фонаря с питанием 12 или 36 вольт. Напряжение сети постоянного тока 12 или 36 вольт неопасно для человека, и поэтому именно такой номинал напряжения рекомендуется использовать для питания освещения в смотровой яме.
Ниша для инструментов обычно устраивается во время возведения стен ямы, в случае с кирпичной кладкой это может быть небольшая ниша для установки домкрата, колесных упоров или другого инструмента, обычно используемого для работы под машиной. Для ямы, стены которой выполнены методом бетонной заливки рекомендуется использовать в качестве готовой ниши металлического ящика, заранее установленного на месте до заливки бетоном.
Обычно смотровая яма большую часть времени закрыта деревянными щитами, что не только делает постановку автомобиля в гараж безопасным, но и предохраняет проникновение лишней влаги в помещение гаража. Такие щиты укладываются в направляющие из металлического уголка, закрепленные по краям ямы. Для щитов обычно используется качественные дубовые доски толщиной 50 мм, сбитые в щиты длиной 1 метр. А вот упоры свариваются из уголка 50*50 мм в виде рамки и устанавливаются на верхнюю часть заливки так, чтобы внутренняя кромка уголка была вровень со стенками ямы.
Такой упор для щитов может использоваться и для размещения подвижной тележки на подшипниках, на которой можно размещать как инструменты, так и использовать в качестве подставки для емкости с отработанным маслом во время замены масла в двигателе машины.
Ну и конечно, помост из реек 2*2 см длиной 1 метр для установки на дно ямы, такое сооружение дает возможность безопасно передвигаться, не опасаясь падения на пролитом масле.
Как сделать кирпичную смотровую яму в гараже
Большая часть этапов совпадает с процессом обустройства бетонной ямы: отрывка котлована, его укрепление, гидроизоляция. Пол также лучше забетонировать, это проще, чем выкладывать его из кирпича.
В видео автор рекомендует устраивать стяжку с использованием наполнителя – обломков бетонной стяжки и кирпича.
Кладку начинают после того, как бетон на дне ямы наберет проектную прочность.
Можно чередовать кирпич с блоками.

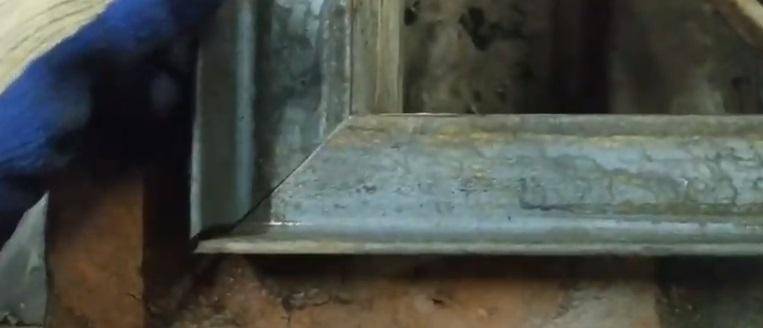

После завершения основной кладки по периметру укладывают уголок. С помощью подрезки по углам и сварки его соединяют в прочную раму.
К кирпичной кладке раму крепят с помощью штырей, выставляя по уровню. Делают дополнительный ряд кладки и усиливают соединение рамы со стенками с помощью цементного раствора.
После завершения монтажа стенок выполняют обратную засыпку грунта к стенкам, трамбуют грунт.
Внутренняя отделка, прокладка вентиляции и электричества выполняются так же, как и для бетонной ямы. В случае с кирпично-блочной кладкой также можно сразу закладывать ниши для электрооборудования и инструмента или оформлять их позже, вставлять в кладку трубы вентиляции.
