Соединение бруса между собой

Крепление сруба

Очень важным моментом при строительстве срубов, как бревенчатых, так и брусовых, является крепеж элементов между собой. Необходимость данной процедуры объясняется очень просто: дерево со временем усыхает, в результате чего бревна и брусья могут изменить форму или развернуться. Вываленные в разные стороны венцы сруба – зрелище не из приятных. Ну а о проживании в таком строении (домом это назвать уже трудно) речь идти не может вообще.

На что собирают

Элементы крепления бывают металлические и деревянные.

Сразу следует отметить, что гвозди в деревянном срубовом домостроении не применяются! Металлическими шпильками можно крепить только неусыхающий клееный брус.

Во всех остальных случаях сруб собирают на деревянные крепежные элементы – нагели и шканты.

Аргументируется такой подход тем, что усыхающая древесина будет просто «повисать» на неизменяющихся в размерах металлических шпильках, в результате чего между венцами появляются большие щели.

Нагели

Нагели

«Нагель» в переводе с немецкого — гвоздь. На практике это круглый, треугольный или квадратный длинный брусок. В деревянном домостроении применяют круглые нагели. Квадратные и треугольные нагели в исполнении более сложные, поэтому используются реже.

Бруски диаметром 25-30 мм забиваются в просверленные отверстия с диаметром на 1-2 мм меньше. Для изготовления нагелей берут древесину твердых пород – ель, дуб или березу. Существуют определенные требования к этому виду крепежа – влажность древесины не более 12%, отсутствие сучков или иных дефектов, обработка антисептиками – обязательна. Выполнение этих норм дает гарантию прочности всего строения.

Длина нагеля зависит от того, каково сечение бруса. Формула для расчета длины очень проста: высота трех брусьев (венцов) умножается на 0,8.

Сборка сруба на деревянные нагели осуществляется в следующем порядке: сначала скрепляются нижние 2-3 венца, затем уложенные сверху два ряда прикрепляются к верхнему брусу или бревну из первой связки. Такой алгоритм сохраняется до окончания сборки сруба, то есть до полного «набора высоты».

Сборка на нагеля

Расстановка нагелей для сруба производится таким образом: в нижней связке первый нагель устанавливается посередине бревна на расстоянии 200-600 миллиметров от края (торца), последующие – через 1,5-2 метра. Во второй связке нагели забиваются в шахматном порядке относительно уже установленных

Соблюсти шахматный порядок очень важно – нагели не должны попадать друг на друга!

Отверстия под нагели высверливают на глубину, немного большую, чем длина бруска – в ходе усушки бревно или брус должны «сесть» на место, а не висеть на креплении.

Опытные мастера используют небольшие хитрости при работе с нагелями. Например, чтобы сделать глубину отверстий одинаковой, на сверле малярным скотчем или цветной изолентой делают завязку, которая помогает сориентироваться. Или же используют машинное масло (отработку) для гладкого вхождения бруска в паз – лишние удары могут привести к растрескиванию древесины. Усилия и строго вертикальное направление удара по нагелю при забивании следует контролировать.

Настоящие нагели стоят дорого. Но в продаже имеются различные пиломатериалы, из которых можно их сделать. Самый бюджетный вариант — сухая «элитная» доска без дефектов, распиленная и нарезанная на бруски нужного размера.

Подходящей альтернативой выступают готовые черенки подходящего диаметра (для швабр или граблей) – надо только убрать сучки и нарезать на кусочки необходимой длины.

Шканты

Сборка на шканты

Шканты – аналог нагелей. Но размеры шкантов таковы, что могут скрепить только пару бревен (венцов). Высверливание дополнительных отверстий и в нижнем, и в верхнем бревнах требует времени и определенной точности. Установка венцов на шканты – достаточно тяжелая работа. По этим причинам сборка срубов из бревна или бруса на шканты – малопопулярный способ.

Угловое соединение бруса

В настоящее время существует и активно применяется более десятка различных схем построения замков в углах. Все они делятся на две большие группы:

• Соединение с брусовым остатком;
• Стыковка без остатка или, по-другому, вылета торцевых участков за пределы стен.

Простейшие варианты соединения можно изготовить своими руками. При этом прочности углового соединения во всех случаях достаточно, чтобы коробка из бруса оставалась устойчивой. Более сложные варианты врезки используются для повышения жесткости углов или уменьшения тепловых потерь через щели.

Угол с остатком

В этом случае два смежных бруса одного венца запиливаются в замок не на торцах, а на некотором удалении от края. В результате получается угол с выступающими двумя вертикальными рядами из торцов. Принято считать, что данный тип угла обеспечивает минимальные потери тепла из-за большой протяженности линии запила.

Среди наиболее популярных схем можно отметить два варианта угла – «в полдерева» и его более продвинутую версию – «в охряп». Остальные схемы и способы соединения бруса особых преимуществ не имеют, разве что увеличивается жесткость соединения. Они применяются для высоких построек из бруса, толщиной материала менее 100 мм.

Если строить сруб из бруса своими руками, то лучше всего выбрать для углов схему «в полдерева». Изготовить замок можно следующим способом:

• На уложенном брусе с торца отмеряют отступ, равный толщине материала;
• По шаблону вырезают прямоугольный паз на ½ высоты бруса на стыкуемых частях венца;
• Прокладывают нижний элемент замка уплотнителем и собирают соединение.

Разумеется, качество и скорость изготовления деталей замка зависит от наличия навыков и опыта. Новичкам зачастую приходится подрезать поверхности будущего соединения стамеской, но высокой квалификации для сборки угла не требуется.

Стыкование «в охряп» отличается лишь тем, что выполняется два паза толщиной в 1/3 вертикального размера бруса, в остальном этот способ мало чем отличается от предыдущего соединения.

Замок с остатком обладает высокой жесткостью, поэтому его используют для постройки различного рода башенок и надстроек, когда по замыслу дизайнера необходимо подчеркнуть «деревянный» стиль здания.

Угол без остатка

Если дизайн постройки из бруса требует, чтобы коробка выглядела абсолютно «чистой», без выступающих деталей, то в такой ситуации используются методы соединения венцов по торцевой поверхности.

Наиболее известные схемы выполнения «чистых» углов:

• Вариант «в полдерева» без наружной оконцовки;
• Соединение на шпонках;
• Замок с коренным шипом или зубом.

Первый вариант отличается от углов с остатком профилем соединяемых поверхностей. Если в последнем случае выполняется запил прямоугольной формы, то в «чистом» угле поверхности соединения имеют клиновидную форму.

Наиболее простая схема предполагает стыковку торцом в боковую поверхность смежного бруса. Чтобы ограничить перемещение венца в горизонтальном направлении, на соединяемых отрезках вырезают пазы и устанавливают закладные элементы-шпонки. В результате стык получается достаточно простым и, главное, – подвижным. Любой крен или неравномерная просадка не повлияют на прочность угла.

Самый теплый вариант — это соединение с шипом. С внутренней стороны одного из брусов вырезается шип или зуб, в смежном элементе выполняется шип. После укладки уплотнителя и осаживания венца угол превращается в практически непродуваемое ветром соединение. Замки без остатка чаще всего закрываются накладками из полдюймовых досок.

Виды углов в срубе

Угловые соединения могут быть «с остатком» или «без остатка». Отличие в концах бруса которые либо будут выходить за пределы сруба, либо нет.

Соединение бруса углов с остатком более затратное (увеличивается расход материала). Но зато теплоемкость и защитные функции у такого угла выше. Наиболее используемый вариант крепления бруса с остатком это «в курдюк».

Соединение без остатка

Сращивание бруса без остатка выполняется несколькими типами узлов: «в чашу», «в охоп» или «в охряп». Самый распространенный вариант в чашу.

Чаши в брусе делают на специальном станке чашкорезе или вручную при помощи пилы. У специалистов есть мобильный чашкорез им можно выполнять работы прямо на строительной площадке. Брус укладывается одной чашей на другую. Между ними прокладывают утеплитель войлочный или джутовый.

Соединение бруса «в охлоп» похоже на «в чашу», но отличается расположением выпила. Чашу вырезают сверху, а не снизу.

Если сравнивать с основными видами соединение «в охряп» то оно похоже на «в лапу». Только в данной конструкции убирают торец бруса, тем самым формируя угол без выступа. Соединяют брус в такой угол при помощи нагелей и присек. Такой тип соединения не имеет высокой ветроустойчивости, поэтому зачастую прямой выпил, заменяют трапециевидным.

Любое соединение нужно обговорить со специалистами, так как выбирать нужно отталкиваясь от особенностей конструкции. Для профилированного бруса соединения в длину допускаются только по определенным параметрам, согласна ГОСТу 30974-2002 «Соединение угловых деревянных и бревенчатых малоэтажных сооружений. Размеры, конструкция и классификация.»

Любое соединение нарушает герметичность стен, поэтому перед монтажом нужно проложить специальный утеплитель и обработать стыки антисептиками, так как в дальнейшем это будет сделать сложно, особенно у профилированного бруса.

Существует два основных вида углов сруба из деревянного бруса:

1. «без остатка»
2. «с остатком».

Приступая к строительству, следует определиться, что это будет за постройка, какую нагрузку должны будут нести фундамент и стены, и соответственно – какое именно соединение бруса в углах следует выбрать в каждом конкретном случае.

Предлагаем ознакомиться: Теплый пол в бане — варианты устройства своими руками

Учитывая, что правильно выставленные углы – залог прочности и надежности всего строения, к ним предъявляются и соответствующие требования. Это:

1. Надежность крепления. Угол дома, независимо от того, каким способом он составлен, не должен быть сложен из пиломатериалов со щелями и расколами. Дерево для строительства нужно брать с уровнем просушки до 20%, что обеспечивает его способность выдерживать деформации и изменения окружающей среды без ущерба для строения.
2. Воздухонепроницаемость. Отсутствие щелей, дающих возможность проникновению в жилище сквозняков, является основным требованием к угловым соединениям дерева.

Соединение углов строительство дома из бруса разделяют на:

1. Угол с остатком.
2. Угол без остатка

Угловые соединения дома с остатком еще называют «в обло». Конструкция узла замочная, может быть собрана несколькими типами:

1. Одностороннее.
2. Двухстороннее.
3. Четырехстороннее.

Вязка внахлест – универсальное соединение пиломатериала, используется при укладке стен из бревен и бруса. Заготовки под прямым углом укладывают в вырубленные пазы, размер данного паза зависит от типоразмеров используемого материала. Такой замок используют при возведении срубов и перекрытий, строительстве мостов, сооружении навесов. Основные способы крестообразного скрепления:

• Соединение вполдерева;
• Соединение в четверть и треть дерева;
• Зарубка в один ряд.

Наибольшее распространение крестообразное соединение вполдерева получило при рубке углов в чашу, применяется при постройке сооружений хозяйственного назначения, жилых домов и бань. Конструкция усиливается строительными скобами, нагелями и шпонками.

Разновидностью крестообразной вязки является способ крепления бруса между собой без остатка, в этом случае две стороны крестообразного соединения не имеют продолжения. Такое соединение используют при укладке углов и называют «без остатка в лапу». Рубка замка без остатка не требуется применения специального инструмента, возведение сруба по такому методу пользуется популярностью у индивидуальных застройщиков.

Более сложный способ углового монтажа – укладка в «ласточкин хвост», замок ласточкин хвост является надежным, но сложным креплением. Разметка и сложная рубка такого соединения требует профессиональных навыков, технология широко используется в строительстве малоэтажного жилья эконом-класса.

Разметка

Для разметки нужны угольник, рейсмус, нож или разметочный нагель. Карандашом наносят разметку только на материал с грубой необработанной поверхностью. На мелковолокнистой или гладкой поверхности разметочную линию проводят ножом или нагелем: неглубокая бороздка послужит и для ровного ведения пилы.

Подготовленные бруски или планки укладывают рядом параллельно друг другу и размечают одновременно. Так достигается полное совпадение разметочных линий, что служит гарантией безупречного, без перекосов соединения всех деталей

Важно сделать все точно с первого раза, поскольку в дальнейшем вносить исправления будет довольно сложно

Так наносят разметку паза.

Рейсмусом отмечают половину толщины планки с узких сторон.

Никаких шариковых ручек

Для разметки никогда не пользуйтесь шариковыми ручками, фломастерами, чернилами или тушью, так как они оставляют на дереве практически ничем не смываемые следы.

Промежуточные пропилы

При обработке стамеской мягкое дерево может легко расколоться в том месте, где проходят годичные кольца. Чтобы этого избежать, надо сделать дополнительно несколько пропилов. В этом случае если дерево и расколется, то между двумя соседними пропилами, а не на всю ширину паза.

3.1. Соединение углов бруса с остатком «в чашу»

В чашу брусья соединяются за cчет замочных пазов, которые могут быть нескольких видов:

• Однострочными
• Двусторонними
• Четырехсторонними.

Крепеж односторонним пазом имеет в бруске неглубокий разрез в форме поперечной бороздки. Как правило, таким образом соединяют профилированный брус.

При осуществлении крепления с двухсторонним пазом разрезы формируют с обеих сторон, верхней и нижней, с глубиной 1/4 толщины бруса.

При выполнении четырехстороннего паза разрезы выполняют с 4-х сторон. Наличие поперечных канавок существенно упрощает процесс установки венцов – бревна уплотненно налегают друг на друга, устойчивость такого способа соединения бруса в углах существенно увеличивается.

Тип соединения профилированного бруса в односторонний замочный паз

Общий вид соединения в односторонний замочный паз Элемент соединения.

При таком виде соединения в каждом брусе делается перпендикулярный паз в виде надпила с одной стороны — обычно верхней. Надпил должен подходить по ширине с перпендикулярным сечение бруса.

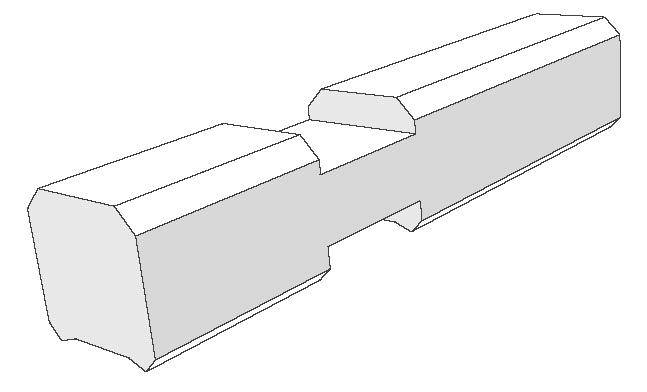

Тип соединения в двухсторонний замочный паз

Общий вид соединения в двухсторонний замочный паз Элемент соединения

Технология двухстороннего пазового замка подразумевает под собой пропилы с двух сторон бруса т.е. сверху и снизу. Глубина перпендикулярного пропила примерно равна 1/4 от высоты бруса. Качественное соединение, но требует большого опыта от плотников, дабы не допустить трещины или сколы при пропиле паза и установке бруса.

Тип соединения профилированного бруса в четырехсторонний замочный паз

Общий вид соединения бруса в четырехсторонний замочный паз Элемент соединения бруса.

Тип соединения профилированного бруса в четырехсторонний замочный паз (в «обло»)

Общий вид соединения бруса в четырехсторонний замочный паз (в «обло») Элемент соединения бруса.

При выполнение четырехстороннего замкового паза выпиливают паз со всех сторон профилированного бруса. Такой вариант крепления позволят достичь большой прочности сруба. Пропилы со всех сторон упрощают возведение сруба — венцы ложатся как конструктор. Соединение углов таким способом очень увеличивает надежность.

Чашечный — является наиболее простым видом углового обустройства.

Угловой крепеж этим методом выполняется в таких вариациях:

• в половину дерева; • в охряп; • в курдюк.

«В полдерева»

Данный способ стыковки (наиболее простой) подразумевает вырубку прямоугольного паза глубиной в половину толщины бруса – отсюда и название.

С целью увеличения необходимой плотности укладки вверху бруса помимо чаши формируют дополнительную продольную канавку. После укладки и закрепления поперечного бруса устанавливают бревна очередного венца. Перед укладыванием каждого яруса продольный паз заделывают утеплителем. Для прочности конструкции каждое новое бревно крепится к предыдущему за счет нагелей, что усиливает вертикальную устойчивость поверхности.

«В курдюк»

Прочную и надежную стыковку брусьев обеспечивает дополнительный шип. Внизу чаши вырезают еще один выступ вдоль бруска и поперек чашечного дна. А внизу, поперек паза формируют особую выемку, на которую при установке насаживается курдюк.

Для качественного исполнения соединения такого типа требуются плотники, обладающие высоким уровнем мастерства.

«В охряп»

Соединение, в котором главная задача – правильно рассчитать ширину перемычки. При работе с брусом, за счет его стандартной геометрии, выполнить вырубку можно с использованием шаблона (в отличие от работы с бревном). Безошибочное выпиливание способствует значительному ускорению работы.

Охряп – промежуточный вид соединения бруса в углах между классическими способами с остатком и без. Отличие рубки «в охряп» в том, что снизу и сверху балки вырезаются чаши на 1/4 диаметра.

Стыковка бруса по длине варианты соединений

Максимальная длина заготовки 6 м. При обустройстве стен дома, балок, стропил не хватает одного бруса по длине. Приходится производить соединение бруса между собой. Для стыковки в продольном направлении используются те же способы соединений, что и при угловом, но крепление делается не под углом, а вдоль балок.

В шип на шпонках

Это соединение самое прочное. На 2 заготовках вырезаются идентичные пазы. Они прикладываются друг к другу таким образом, чтобы пазы совпали. Затем берется шпонка из твердой породы дерева и вбивается между ними. Шпонка — это своеобразный клин, который соединяет два паза между собой. Шпонка бывает в форме призмы, прямоугольника. Чтобы сращивание было прочным, шпонку смазывают клеем ПВА или столярным клеем.

Сращивание бруса по длине в коренной шип

Соединения бруса по длине в коренной шип схоже с таким же угловым соединением. Шип и паз могут быть прямоугольными и трапециевидными. Шип в виде трапеции более надежный и прочный, потому что он препятствует смещению деталей. Заготовки закрепляются нагелями.

В замок

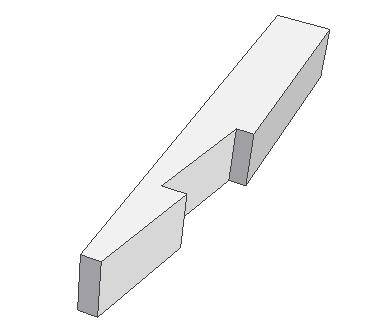

Соединить брус 100х100 между собой, можно в косой замок:

Оригинальность данного метода сращивания состоит в том, что торцы не только отрезаются по косой, а представляют собой ступени с определенными размерами. Это прочный вид соединения, который доступен только мастерам с опытом работы, имеющим специальные инструменты и оборудование для точной вырубки изгибов каждой ступени. Ступени напоминают чередующиеся шип и паз, которые повторяют форму второй заготовки. Соединяясь между собой, шип и паз образуют надежный замок.

Сращивание бруса в полдерева

Соединения бруса в полдерева можно выполнить самостоятельно. С торца каждой детали выпиливается прямой угол на половину ее толщины. Только на одной заготовке он смотрит вниз, на другой — вверх. Выемки могут быть не только прямыми, но и косыми. Один элемент накладывается на другой. Шип и паз совпадают. Укрепляют элементы нагелями, скобами, шпильками, пластинами.

Метод сращивания бруса прикладывание

Это самый простой способ сращивания заготовок. Один цельный элемент прикладывается к другому торцом и соединяется скобами либо накладками.

Рубка срубов из бруса

Классификация типов угловых соединений при рубке срубов из бруса такая же, как для срубов из бревна. Сруб из бруса может быть с остатком («в чашу») и без остатка («в лапу»), замки имеют те же названия: «в охряп», « в курдюк», «в полдерева». Единственное название, которое не может быть использовано – «в обло»: брус имеет прямоугольную форму и сделать в нем округлую (облую) врубку не представляется возможным.

Однако существуют способы угловых врубок, присущие только этому виду строительного материала – «на шипах» (коренных или вставных).

Соединение брусьев в срубе (с остатком или без остатка) называют стыковкой. Рассмотрим основные способы стыковки.

Стыковка бруса с остатком

«В полдерева»

Соединение «в полдерева»

Данный способ стыковки (наиболее простой) подразумевает вырубку прямоугольного паза глубиной в половину толщины бруса – отсюда и название.

«В курдюк»

Соединение в курдюк

Прочную и надежную стыковку брусьев обеспечивает дополнительный шип. Для качественного исполнения соединения такого типа требуются плотники, обладающие высоким уровнем мастерства.

«В охряп»

Соединение в охряп

Соединение, в котором главная задача – правильно рассчитать ширину перемычки. При работе с брусом, за счет его стандартной геометрии, выполнить вырубку можно с использованием шаблона (в отличие от работы с бревном). Безошибочное выпиливание способствует значительному ускорению работы.

Стыковка бруса в углу без остатка

При строительстве домов и бань из бруса без остатка традиционными являются типы замков «в полдерева» (с ровными параллельными гранями), и «в лапу» (с гранями, имеющими форму трапеции). Второй тип соединения немного сложнее, но он гарантирует большую защиту угла от сквозняков.

Соединение бруса: а — в полдерева, б — в лапу

Соединения на шипах (в теплый угол)

При таком способе выпиливания бруса вставленный в паз шип защищает угол от промерзания и продувания за счет образующегося воздушного замка. Соединение бруса «в теплый угол» само по себе гарантирует отсутствие щелей, а эффективным дополнением является пробивка всех стыков джутом.

Рубка «в теплый угол» — наиболее часто используемый способ стыковки брусьев в России.

Прямой шип

Соединение в теплый угол — прямой шип

Прямой шип применяют при возведении построек со стеной, равной длине бруса. При рубке сруба следует учитывать, что размер паза определяется размером шипа, то есть необходимо соблюдать баланс. Если шип будет большим, то и паз, соответственно, тоже должен быть таким же. Слишком глубокий паз может ослабить брус, что скажется на прочности соединения, поэтому перед рубкой должны быть проведены тщательные расчеты.

Правильно сконструированный угол хорошо противостоит ветровым и другим нагрузкам.

Равномерность усадки сруба из бруса дает гарантию сохранения слабой части бруса в углу.

Половина ласточкиного хвоста

Соединение в теплый угол — половина ласточкиного хвоста

Отличительной чертой данного типа замка является шип шириной до 5 см, имеющий форму конуса. Конус надежно удерживает брусья, что делает сруб более прочным. Ограничение размеров шипа устанавливается для того, чтобы в процессе усадки брус, в котором сделан паз, не трескался.

Изготовление шипа «половина ласточкиного хвоста» для специалиста не представляет особой трудности. Для ускорения работы допускается использование шаблона. Такое соединение применяется в случае, когда длина стены превышает длину бруса.

Угловой шип

Угловой шип треугольной формы применяется достаточно редко, так как узел получается менее прочным, хотя в нем отсутствуют сквозные щели. Технология выпиливания углового шипа не имеет отличий от тех, о которых говорилось выше. Строителю, имеющему навык работы с бензопилой, достаточно осуществить небольшой поворот ее шины, чтобы получить этот вид соединения.

Сухой профилированный брус (конструктор)

Наше предприятие изготавливает на заказ сухой профилированный брус-конструктор из ели и сосны 1-2 сорта для последующей сборки домов. Исходя из проекта здания, брусу придается необходимая длина. Предлагаем 4 варианта типовых сечений:

• 195х195 мм (200х200 мм);
• 195х145 мм (200х150 мм);
• 145х145 мм (150х150 мм);
• 145х95 мм (150х100 мм).

Брус изготавливается из стандартных заготовок — их параметры указаны в скобках. В процессе обработки заготовки уменьшаются в размерах (например, готовый брус из заготовки 200х200 мм будет иметь сечение 195х195 мм).

Возможен выпуск бруса по индивидуальным размерам профилей.

Соединение бруса между собой по длине

Обычно длина одного брусового прогона не превышает 6 м. Можно, конечно, купить и более длинный материал, но стоимость такого рода заготовок в несколько раз превышает цену на стандартные размеры. Иногда сращивание отдельных отрезков и соединение бруса между собой в один прогон выполняют с целью экономии средств и стройматериалов.

Для того, чтобы соединение получилось прочным, замок формируют, как стык из двух половинок соединяемых деталей. Проще говоря, каждый отрезок бруса запиливают в ½ толщины, складывают и стягивают, забивая гвозди под углом 60-70о к поверхности. Длину паза принимают 2-2,5 кратной высоте венца.

Для бруса толщиной 150 мм и более может использоваться более сложная многоступенчатая схема запила.

Важно! В этом случае соединительная поверхность может иметь 3-4 ступени, но главное — стыкуемые плоскости выполняются клиновидной формы с уклоном. В результате, если происходит усадка бруса по длине, то стык на соединении не расходится, уплотняется, щель между сопрягаемыми поверхностями уменьшается до минимально возможного

В результате, если происходит усадка бруса по длине, то стык на соединении не расходится, уплотняется, щель между сопрягаемыми поверхностями уменьшается до минимально возможного.

Недостатки продольного соединения

Идея формировать полноценные брусы большой длины с помощью схемы продольного сращивания более мелких отрезков в теории выглядит привлекательной, но на практике не всегда удобна. Соединение из двух частей — это всегда потенциальный дополнительный мостик холода, даже если между половинками уложен полноценный утеплитель.

Мало того, длина стыка в несколько раз длиннее толщины бруса, поэтому в щелях будет собираться влага, а через несколько лет поверхность вокруг замка будет некрасивого серо-зеленого цвета. Потребуется регулярная очистка и отбеливание стен.

Главный недостаток подобного соединения заключается в том, что по мере усыхания и усадки брусовых стен ширина щелей в замке увеличивается в несколько раз, поэтому утеплитель или герметик достаточно быстро осыпается из разъема. Поэтому заделку и конопатку придется выполнять каждый год.

Один из способов устранить возможное затекание влаги предполагает использование специального акрилового герметика для брусовых стен. В этом случае для упаковки стыков между венцами используют льняную ленту уменьшенной ширины. Например, для бруса, шириной в 100 мм, нужно уложить уплотнитель размером 90 мм. По окончании усадочных процессов монтажа стык очищается от остатков льна и покрывается тонким слоем акрилового уплотнения. Разумеется, это временная мера, и полностью защитить от конденсата таким способом невозможно.

Преимущества технологии

Метод такого соединения, как тёплый угол, в самом деле, оказывает существенное влияние на разные аспекты строительства и эксплуатации, а именно:

• при качественной сборке примыкания углов стен получается настолько прочным, что можно обойтись без межвенцовых утеплителей;
• зданию, возведённому по такой технологии, не грозят силовые нагрузки и воздействия в виде сдвигания почвы или землетрясений, так как оно упрочняется в несколько раз;
• подобный способ исключает такие неприятные моменты, как коррозия, грибок, плесень, проникновение насекомых во внутренние помещения;
• значительно сокращены затраты на крепёжные детали, поскольку эта фурнитура неактуальна при креплениях с остатком;
• заготовленные заблаговременно брусья с выпиленными на них пазами и шипами позволяют быстро провести сборку.

1. Теплый угол пригоден для строительства бани и брусового дома благодаря замкнутому способу соединения.
2. Дом не промерзает и не продувается.
3. В бани и брусовом доме будет тепло и комфортно благодаря, тому что нет сквозняков.
4. Строительство бани и дома из бруса производится быстрыми темпами благодаря простому способу запиливания.
5. Нет лишнего расхода материалов.

Метки: брус, угол

« Предыдущая запись

Продольное соединение

Такие варианты характерны, если стена дома имеет нестандартную длину Максимальная длина клееного бруса может достигать 18 метров. Но всё равно, возможна ситуация, при которой отдельные брусья нужно будет соединить между собой по длине.

Существует несколько типов состыковок по длине:

• соединение в полдерева. срезается у обеих частей бруса половина толщины под прямым углом. дополнительно можно укреплять соединение шурупами.
• соединение со шпонкой. само соединение можно делать в полдерева, но предварительно изготавливаются шпонки, и просверливаются отверстия чуть меньшего диаметра. глубину врезки шпонок в брусья следует принимать не менее 2 см и не более 1/5 высоты.
• соединение с коренным шипом. достаточно трудоёмкое соединение, которое требует большой точности и серьезных навыков в столярном деле.
• соединение на косой замок. наиболее подходящее соединение, когда речь идет о нагрузке по типу изгиба. при этом такое соединение достаточно просто изготовить.
• соединение на накладной замок. довольно сложное по исполнению соединение, которое требует перепада в плоскости соединения, чтобы получился замок. при этом выполняется выпиливание замка в обеих частях древесины

Для получения деталей больших габаритов необходимо воспользоваться одним из следующих методов соединения:

• продольное соединение с использованием шпонки и шипа;
• косой замок;
• продольное соединение бруса между собой коренной шип;
• соединение встык;
• соединение в полдерева.

Тип продольного соединения «в полдерева»

Общий вид соединения. Элементы соединения.

Данный тип соединения деревянных элементов при возведении построек из бруса предполагает выпиливание угла в брусе до середины его поперечного сечения.

В одной детали должен получиться выпи углом вниз, а во второй, соответственно, углом вверх.

После подготовительных процедур следует уложить деревянные элементы друг на друга. Самым главным недостатком данного типа соединения является то, что в местах сращивания деревянный брус значительно теряет в толщине, а значит, падают его эксплуатационные показатели.

Этод метод является самым простым. После сращивания бруса, следует дополнительно скрепить его деревянными нагелями.

Тип продольного соединения «на косой замок»

Общий вид соединения. Элементы соединения.

Данный метод сращивания специалисты называют самым сложным, однако данная конструкция очень надежна.

С торцов деревянной детали необходимо выпилить косые элементы. При этом должен быть соблюден определенный угол, повторены необходимые изгибы, а габариты должны полностью соответствовать.

В итоге должен получиться некоторого рода шип и паз, которые в конечном итоге и образуют косой замок. После этого два бруса необходимо соединить, приложив обработанные места друг другу.

Для достижения максимальной надежности и прочности соединения используют специальные деревянные нагели.

Соединения встык производится:

• коренным шипом;
• шпонками.

Тип продольного соединения с коренным шипом

Общий вид соединения. Элементы соединения.

Узел состоит из выпиленных шипа на одном торце бруса, и паза на другом. Соединить коренной шип просто. При монтаже в пропил укладывается утеплитель из джута или войлока. Выпиливая элементы нужно быть точным, так как соединение коренной шип должно быть плотным, герметичным. Только так можно избежать большие потери тепла.

Тип продольного соединения на шпонках

Общий вид соединения. Элементы соединения.

Принцип соединения бруса:

в двух элементах нужно сделать абсолютно одинаковые пазы. После этого обработанные детали укладывают рядом друг с другом так, чтобы пазы соприкасались и вбивают в этот паз шпонку.

Шпонка представляет собой вставной элемент, своего рода клин, который изготавливается из твердых пород дерева. Для деревянного бруса следует использовать деталь из осины. После попадания в подготовленные пазы этот элемент надежно скрепляет два бруса друг с другом.

Шпонки могут отличаться собой геометрической формой и быть:

• прямыми;
• прямоугольными;
• с зазубринами;
• призматическими;
• в форме «ласточкин хвост».

​

Проемы для дверей и окон

Формирование дверного проема начинается со 2-го венца, высота до окна минимум 70 см. Формирование проемов может осуществляться двумя способами. «Черновой» проем подготовки к созданию проема. Сам проем обустраивается под монтаж после усадки бруса. Ускоряется сборка строения, в проемы монтируются брусья для крепления простенок.

Проемы могут обустраиваться в процессе возведения стенИсточник krsk.au.ru

Во втором варианте сразу обустраиваются к монтажу, ставятся колоды, которые соединяют брус и выступают откосами. Если будет производиться монтаж металлопластиковых окон, то колоды можно не ставить. В торцах по проему делается вертикальный паз, куда вставляется рейка. Рейки/колоды делаются на 5-7 см меньше проема, чтобы он не мешали усадки.

Монтаж окон и дверей при «черновом» проеме осуществляется с его выпиливания по соответствующим размерам. Стыки уплотняются при помощи утеплителя, его надо прибить гвоздями под углом. Затем вставляется коробка окна, фиксируется к колоде саморезами, сверху зазор для усадки, он заполняется мягким утеплителем.

При установке коробки окна обязательно оставляют зазоры для усадкиИсточник patter.ru
