Солнечные батареи и коллекторы: теория, области применения, рабочие самоделки

Разновидности

В продаже можно встретить две разновидности приборов для утилизации солнечной энергии:

ИзображениеРазновидность прибора
Плоский имеет форму прямоугольной коробки с прозрачным защитным стеклом и зачерненной для максимального поглощения солнечной радиации подложкой.
Вакуумный выглядит как группа стеклянных колб, объединенных общим конденсатором.

Плоский

Плоские коллекторы конструктивно проще вакуумных, но несколько менее эффективны. Теплоноситель нагревается, проходя через трубки, закрепленные на теплопроводной металлической подложке — медном или алюминиевом листе.

Снизу подложка теплоизолирована, сверху — защищена прозрачным для солнечной радиации материалом (закаленным стеклом с низким содержанием металлов или поликарбонатом).

Устройство плоского солнечного коллектора.

Ключевые характеристики плоских коллекторов выглядят так:

  • Максимальная температура нагрева теплоносителя — 200-210 °С;
  • Поглощение солнечного тепла — до 70%;
  • Падение эффективности в снежную погоду — минимально. Прозрачный лист, защищающий абсорбер (подложку с трубками), нагревается при работе, и снег быстро тает;

Плоский коллектор самоочищается при нагреве: снег быстро тает на поверхности защитного стекла.

Теплопотери — до 30% за счет непосредственного контакта нагретого в коллекторе воздуха с защитным стеклом;

  • Парусность — высокая, что может привести к проблемам с установкой в регионах с ветреными зимами;
  • Установка — под произвольным углом к горизонту. Положение прибора должно лишь обеспечить его максимальную освещенность в течение светового дня.

Коллектор можно установить на плоской или скатной кровле, а также смонтировать на раме во дворе дома.

Вакуумный

Вакуумный коллектор объединяет несколько трубок — термосов. Внутренняя колба каждой трубки покрыта высокоселективным (поглощающим максимальное количество тепла) покрытием, внешняя колба прозрачна. Благодаря вакууму между ними теплопотери за счет непосредственного контакта с воздухом минимальны — не более 5%.

Быстрый нагрев теплоносителя обеспечивается переносом тепла по принципу тепловой трубки. Теплоноситель испаряется в нижней части колбы и в виде пара поднимается вверх в конденсатор, где при возвращении в жидкое состояние отдает накопленное тепло, а потом самотеком опускается вниз.

Каждая колба вакуумного коллектора представляет собой тепловую трубку и обеспечивает быструю передачу тепла теплоносителю.

Чем вакуумный коллектор отличается от плоского в практическом плане?

  • Максимальная температура теплоносителя: до 300 °С;
  • Поглощение солнечного тепла: до 80%. Высокая эффективность обеспечивается максимальным поглощением тепла адсорбирующим слоем на внутренних стенках колб и вакуумом между стенками, исключающим перенос энергии за счет конвекции;
  • Падение эффективности в снег — есть, поскольку благодаря минимальным теплопотерям поверхность колб почти не нагревается;
  • Парусность: минимальна, поэтому приборы подходят для регионов с сильными ветрами;
  • Установка: под углом не меньше 15-20 градусов к горизонту. При меньших углах наклона колбы перестанут выполнять роль тепловых трубок: конденсирующийся теплоноситель перестанет самотеком возвращаться в их нижнюю часть.

Как подключаются солнечные батареи

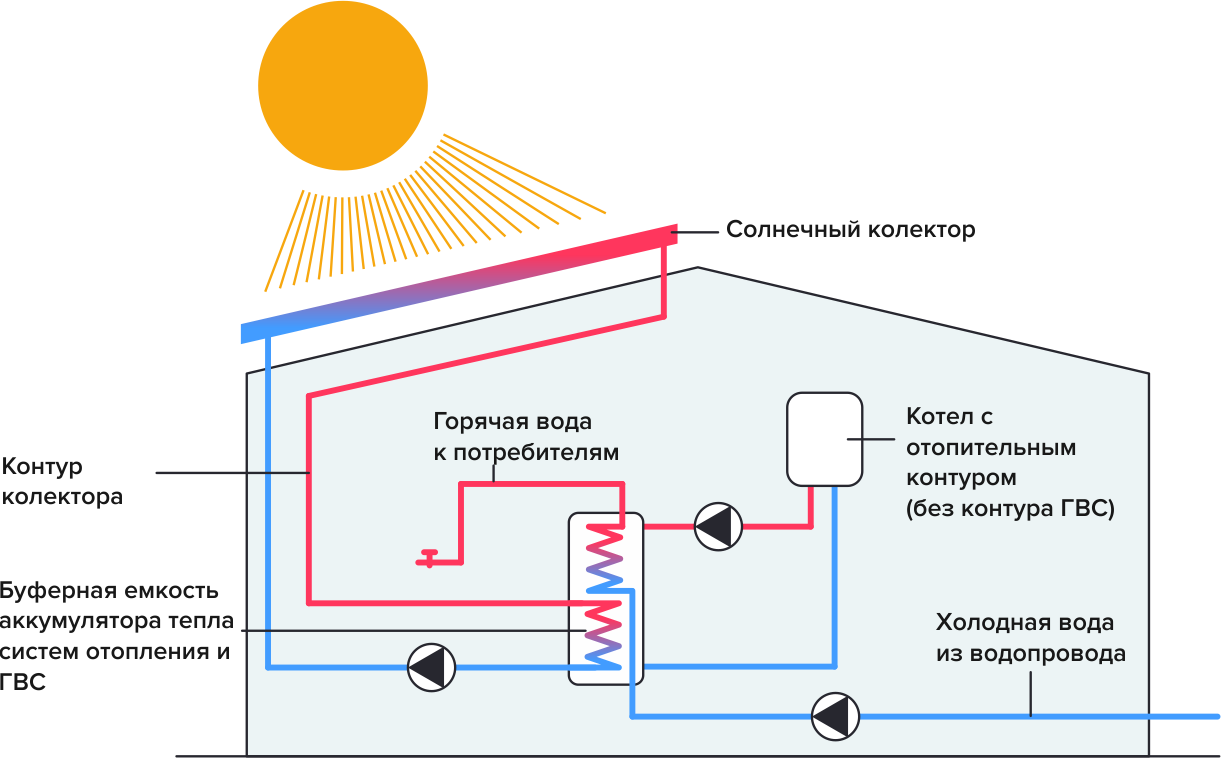

Схема подключения солнечного коллектора, при которой происходит накопление энергии солнечного излучения, не может использоваться для подключения солнечных батарей. В этом случае придется дополнительно устанавливать дорогостоящий блок аккумуляторов. Следовательно, необходимо воспользоваться другим вариантом.

Энергия с солнечных батарей передается контроллеру заряда, который предназначен для постоянной подачи энергии аккумуляторам и стабилизации напряжения. При поступлении электричества на инвертор постоянный ток преобразуется в переменный однофазный ток 220 В.

Гелиоустановки для систем горячего водоснабжения и отопления

Большое распространение и популярность приобрели именно солнечные коллекторы, которые применяются в качестве устройства для нагрева какой-либо жидкости (чаще всего, воды) с целью ее использования в системах горячего водоснабжения или отопления.

Другой вид оборудования для преобразования энергии солнца – батареи, которые принципиально отличаются от коллекторов тем, что сначала вырабатывают и аккумулируют электрическую энергию, а в дальнейшем ее можно использовать для хозяйственных нужд.

Но данный вид получения и переработки солнечной энергии требует приобретения дорогостоящего оборудования, главными конструктивными единицами которого являются фотоэлементы, что не всегда оправданно, особенно в регионах с небольшим количеством солнечных дней в году.

В отличие от них, солнечные коллекторы для нагрева воды или отопления дома имеют быструю окупаемость, особенно если изготовить их самостоятельно, так как в этом случае расходы составят лишь стоимость материалов, в число которых дорогие фотоэлементы не входят.

Использование солнечных коллекторов имеет очевидные преимущества:

  • снижение затрат на отопление и подогрев воды для системы горячего водоснабжения;
  • экологичность данного вида энергии.

Чаще всего использование коллекторов оправданно для использования в системах отопления небольших коттеджей или организации горячего водоснабжения в летний период в загородном доме или на даче. Оправдан солнечный коллектор для бассейна в качестве устройства для подогрева воды.

Объясняется это относительно невысоким КПД таких установок, который может значительно уменьшаться в пасмурные дни.

Поэтому для оптимизации расходов на отопление частного дома лучше всего использовать коллекторы совместно с традиционным оборудованием, которое изначально может быть рассчитано для этого, либо имеет возможности для переоборудования или согласования параллельного функционирования двух систем теплоснабжения.

Также стоит отметить, что, кроме регулярного обслуживания и очистки поверхности коллекторов от грязи и мусора, некоторые из них не предназначены для работы при низких температурах, поэтому перед началом зимы их нужно законсервировать, предварительно слив из системы теплоноситель.

Основные разновидности солнечных коллекторов

Солнечный коллектор представляет собой устройство, главной функцией которого является превращение поглощенной солнечной энергии в тепловую с целью ее дальнейшего использования для нагрева теплоносителя в системах отопления, в том числе и в «теплых полах» и ГВС дома.

КПД коллектора напрямую зависит от двух факторов: типа устройства и его площади, поэтому нередко для его монтажа выбирается крыша здания.

Солнечные коллекторы условно можно классифицировать, используя разные критерии. Прежде всего, они делятся по типу теплоносителя на:

  • водяные (жидкостные);
  • воздушные.

По уровню предельных температур коллекторы бывают:

  • низкотемпературными – предел до 50°C, средний показатель 35-45 °C;
  • среднетемпературными до 80°C;
  • высокотемпературными – более 80°C.

Последние чаще всего являются промышленными образцами, сделать их своими руками не представляется возможным.

Конструктивно солнечные нагреватели воды могут быть:

  • плоскими, которые могут быть как воздушными, так и жидкостными;
  • вакуумными, использующими в качестве теплоносителя воду или иной вид жидкости;
  • трубчатыми – бывают и жидкостными, и воздушными;
  • термосифонными, или так называемыми накопительными интегрированными коллекторами, главным отличием которых является способность не только нагревания жидкости, но и поддержания ее температуры определенное время.

Последний вариант является самым простым как по устройству, так и по сложности изготовления и представляет собой несколько теплоизолированных емкостей с водой, а нагрев жидкости происходит через стеклянные крышки баков.

Данный тип коллекторов можно считать и самым простым в обслуживании, так как для того, чтобы он работал, необходимо лишь периодически очищать крышку емкости, но использовать его в холодное время года невозможно.

Плоские воздушные коллекторы тоже довольно просты и имеют вид специальной панели в виде герметичной коробки с теплоприемником с подключенными воздуховодами, по которым движется и нагревается воздух.

Для повышения эффективности их работы требуется увеличение их площади, например, за счет использования нескольких панелей в одной системе, а также использование вентилятора.

Трубчатые солнечные коллекторы

Трубчатые солнечные коллекторы собираются из отдельных трубок, по которым курсирует вода, газ или пар. Это одна из разновидностей гелиосистем открытого типа. Однако теплоноситель уже намного лучше защищен от внешнего негатива. Особенно в вакуумных установках, устроенных по принципу термосов.

Каждая трубка подключается к системе отдельно, параллельно друг другу. При выходе из строя одной трубки ее легко поменять на новую. Вся конструкция может собираться непосредственно на кровле здания, что значительно облегчает монтаж.

Трубчатый коллектор имеет модульную структуру. Основным элементом является вакуумная трубка, количество трубок варьируется от 18 до 30, что позволяет точно подобрать мощность системы

Веский плюс трубчатых солнечных коллекторов заключается в цилиндрической форме основных элементов, благодаря которым солнечное излучение улавливается круглый световой день без применения дорогостоящих систем слежения за передвижением светила.

Специальное многослойное покрытие создает своего рода оптическую ловушку для солнечных лучей. На схеме частично показана внешняя стенка вакуумной колбы отражающая лучи на стенки внутренней колбы

По конструкции трубок различают перьевые и коаксиальные солнечные коллекторы.

Коаксиальная трубка представляет собой сосуд Дьаюра или всем знакомый термос. Изготовлены из двух колб между которыми откачан воздух. На внутреннюю поверхность внутренней колбы нанесено высокоселективное покрытие эффективно поглощающее солнечную энергию.

При цилиндрической форме трубки солнечные лучи всегда падают перпендикулярно поверхности

Тепловая энергия от внутреннего селективного слоя передается тепловой трубке или внутреннему теплообменнику из алюминиевых пластин. На этом этапе происходят нежелательные теплопотери.

Перьевая трубка представляет собой стеклянный цилиндр со вставленным внутрь перьевым абсорбером.

Свое название система получила от перьевого абсорбера, который плотно обхватывает тепловой канал из теплопроводящего металла

Для хорошей теплоизоляции из трубки откачан воздух. Передача тепла от абсорбера происходит без потерь, поэтому КПД перьевых трубок выше.

Термотрубка представляет собой запаянную емкость с легкоиспаряющейся жидкостью.

Поскольку легкоиспаряющаяся жидкость естественным образом стекает на дно термотрубки, минимальный угол наклона составляет 20°

Внутри термотрубки находится легкоиспаряющаяся жидкость, которая воспринимает тепло от внутренней стенки колбы или от перьевого абсорбера. Под действием температуры жидкость закипает и в виде пара поднимается вверх. После того как тепло отдано теплоносителю отопления или горячего водоснабжения, пар конденсируется в жидкость и стекает вниз.

В качестве легкоиспаряющейся жидкости часто применяется вода при низком давлении.

В прямоточной системе используется U-образная трубка, по которой циркулирует вода или теплоноситель системы отопления.

Одна половина U-образной трубки предназначена для холодного теплоносителя, вторая отводит нагретый. При нагреве теплоноситель расширяется и поступает в накопительный бак, обеспечивая естественную циркуляцию. Как и в случае систем с термотрубкой, минимальный угол наклона должен составлять не менее 20⁰.

При прямоточном подключении давление в системе не может быть высоким, так как внутри колбы технический вакуум

Прямоточные системы более эффективны так как сразу нагревают теплоноситель.

Если системы солнечных коллекторов запланированы к использованию круглый год, то в них закачивается специальные антифризы.

Плюсы и недостатки трубчатых коллекторов

Применение трубчатых солнечных коллекторов имеет ряд достоинств и недостатков. Конструкция трубчатого солнечного коллектора состоит из одинаковых элементов, которые относительно легко заменить.

Достоинства:

  • низкие теплопотери;
  • способность работать при температуре до -30⁰С;
  • эффективная производительность в течение всего светового дня;
  • хорошая работоспособность в областях с умеренным и холодным климатом;
  • низкая парусность, обоснованная способностью трубчатых систем пропускать сквозь себя воздушные массы;
  • возможность производства высокой температуры теплоносителя.

Конструктивно трубчатая конструкция имеет ограниченную апертурную поверхность. Обладает следующими недостатками:

  • не способна к самоочистке от снега, льда, инея;
  • высокая стоимость.

Несмотря на первоначально высокую стоимость, трубчатые коллекторы быстрее окупаются. Имеют большой срок эксплуатации.

Трубчатые коллекторы относятся к гелиоустановкам открытого типа, потому не подходят для круглогодичного использования в системах отопления

Солнечный концентратор

Прибор для аккумулирования энергии лучей солнца, имеет функцию теплоносителя. Служит для фокусирования энергии на приемнике излучателя внутри изделия.

Существуют следующие виды:

  • параболоцилиндрические концентраторы;
  • концентраторы на плоских линзах (линзы Френеля);
  • на сферических линзах;
  • параболические концентраторы;
  • солнечные башни.

Концентраторы отражают излучение с большой плоскости на маленькую, что помогает достичь высоких температур. Жидкость вбирает тепло и перемещает к объекту обогрева.

Важно! Цена приборов — недешевая, а также они требуют постоянного квалифицированного обслуживания. Используется такое оборудование в гибридных системах, чаще всего в промышленных масштабах и позволяет увеличить производительность коллектора

Шаг 5: Выбор инвертора

Солнечные батареи получают солнечные лучи и конвертируют их в электричество, они являются источниками постоянного тока (DC), также как аккумуляторная батарея, а нам для подключения розеток требуется переменный ток с напряжением 220В. Постоянный ток (DC) преобразуется в переменный ток (AC) через устройство под названием инвертор.

Виды волн переменного тока на выходе инвертора:

  1. Прямоугольная волна – меандр;
  2. Модифицированная синусоида;
  3. Чистая синусоида.

Инвертор прямоугольной волны дешевле всех, но подходит не для всех приборов. Инвертор модифицированной синусоиды тоже не предназначен для обеспечения электричеством приборов с электромагнитными или ёмкостными компонентами, типа: микроволновых печей; холодильников; различных типов электродвигателей. Инверторы с модифицированной синусоидой работают с меньшей эффективностью, чем инверторы с чистой синусоидой.

Мы рекомендуем выбирать инверторы с чистой синусоидой.

Параметры инвертора:

  • Мощность инвертора должна быть равной или больше, чем мощность всех приборов нагрузки, включенных одновременно;
  • Если есть приборы с пусковыми токами (электродвигатели), нельзя чтобы она превышала максимальную мощность инвертора с учетом других электропотребителей;
  • Предположим, что у нас будет: телевизор (50Вт) + вентилятор (50Вт) + настольная лампа (10Вт) = 110Вт;
  • Чтобы иметь запас по мощности, выбираем инвертор от 150Вт. Так как наша система 12В, мы должны выбрать инвертор постоянного тока 12В в 220В/50Гц переменного тока с чистой синусоидой.

Примечание: Такая техника как стиральная машина, холодильник, фен, пылесос и т.д. имеют начальную потребляемую мощность во много раз больше, чем их нормальная рабочая мощность. Как правило, это вызвано наличием электрических двигателей или конденсаторов в таких приборах

Это должно быть принято во внимание при выборе мощности преобразователя (инвертора).

Устройство и область применения в быту

На сегодняшний день применяются такие типы гелиоустановок: плоскопластинчатые и вакуумные

Плоскопластинчатые

Это самые простые и дешевые устройства. Они состоят из улавливающей солнечное излучение пластины (абсорбера), прозрачного покрытия и закрывающей нижнюю поверхность теплоизоляции. На обращенную к солнцу поверхность пластины наносят черную краску или особое покрытие, например, из оксида титана или черного никеля. Оно называется селективным. Наиболее эффективными являются абсорберы, изготовленные из меди.

Светопропускающее покрытие выполняют из специального профильного поликарбонатного листа (с рифлением) или закаленного стекла, почти полностью очищенного от металлических примесей.

Все зазоры между корпусом коллектора и прозрачной крышкой герметизируются, что способствует уменьшению теплопотерь вследствие конвекции.

Плоский пластинчатый коллектор

В воздушных коллекторах используемый в качестве теплоносителя воздух омывает непосредственно абсорбер – с одной или с двух сторон. В устройствах, ориентированных на применение жидкостного теплоносителя (вода, масло или антифриз), к абсорберу могут быть прикреплены медные или алюминиевые трубки, в которые этот теплоноситель подается.

Если не отбирать накапливаемое плоско-пластинчатым коллектором тепло, он сможет нагреть воду до температуры в 190 – 210 градусов.

Для повышения эффективности таких установок применяют покрытия из особых материалов, не излучающих тепло в виде инфракрасных волн.

Вакуумные

Роль абсорбера в таком коллекторе играет поверхность трубки, по которой протекает теплоноситель. При этом сама она заключена в круглый прозрачный кожух, из которого выкачан воздух. Таким образом, каждая трубка с теплоносителем окружена, подобно колбе термоса, вакуумом.

Вакуумный коллектор стоит дороже, но зато является более эффективным: с его помощью воду можно нагреть уже до 250 – 300 градусов.

Вакуумные коллекторы

Значительно повысить производительность вакуумного коллектора можно при помощи параболоцилиндрических отражателей. Это продолговатые элементы с вогнутой зеркальной поверхностью, которая в поперечном сечении образует параболу. Такие отражатели устанавливаются в коллекторе за трубками, фокусируя на них весь неусвоенный солнечный свет.

Оснащенная такими элементами установка может нагревать теплоноситель (применяется масло) до температуры в 300 – 390 градусов. Чтобы еще больше увеличить производительность коллектора, его оснащают системой слежения за солнцем.

Прочие элементы системы

Помимо собственно коллектора в гелиоустановке имеется накопительный бак с водой, которой при помощи встроенного теплообменника передается накопленная теплоносителем энергия.

Существуют системы как с естественной циркуляцией теплоносителя (накопительный бак устанавливается выше коллектора), так и с принудительной – при помощи насоса (бак можно устанавливать на любом уровне).

Гелиоколлекторы в системе отопления

Применение

В быту гелиоустановки применяются для приготовления горячей воды, в том числе для бань, подогрева бассейна либо в качестве дополнительного источника тепла для системы отопления. В промышленности сфера применения таких систем является более широкой: на их основе сооружают опреснители воды, парогенераторы (пар приводит в движение различные машины) и даже электростанции.

Изготовление или покупка готового решения?

Самодельные устройства, предназначенные для отопления и нагрева воды, обладают низким КПД. Поэтому такие конструкции рекомендовано использовать для обогрева теплицы, цветочной оранжереи, небольшого частного помещения. Воздушный, плоский или вакуумный аппарат может значительно повысить уровень комфорта на даче или в загородном доме. Аппараты снижают затраты на электроэнергию, потребляемую обычными источниками питания. Благодаря введению новых технологий, применение гелиосистем набирает все большие обороты. Но для холодных регионов страны следует приобретать фабричные конструкции.

Готовые солнечные батареи обладают наиболее высокой эффективностью по сравнению с самодельными аппаратами.

Солнечные коллекторы для ГВС и отопления и комплектующие к ним

«ОПТОН ИМПЭКС» предлагает широкий ассортимент инновационных товаров, произведённых под торговой маркой «АНДИ Групп» как в КНР на специально отобранных нами фабриках и под контролем наших технических специалистов, осуществляющих периодический инспекционный контроль, так и на заводах в Европейском Союзе, имеющих многолетние традиции качества.

Солнечные водонагреватели для дачи серии Дача Эконом модель XF—II, Дача-Люкс модель XFS—II. Система без давления сезонного использования.

Если на даче еще нет электричества и газа, и нагрев воды представляет определенную трудность, солнечный водонагреватель Дача легко решает эту проблему. Обеспечит Вас горячей водой для принятия душа, мойки посуды, подогрева летнего бассейна, полива растений и прочих бытовых и хозяйственных нужд. Сборка и монтаж этой системы не требуют специальных знаний и навыков и занимает обычно 2-3 часа времени.

Солнечный коллектор для дачи цена от 17 160 до 34 450 руб.

Солнечный коллектор для дачи купить > > >

Солнечные коллекторы серия Универсал модель CP—II Система под давлением круглогодичного использования.

Основное преимущество солнечного коллектора Универсал возможность использования круглый год в зонах с умеренным климатом и температурой до -35°C. Благодаря использованию в конструкции вакуумных трубок технологии Heat Pipe, водонагреватель Универсал обеспечивает отличные результаты даже в облачные дни. Вакуумные трубки коллектора способны поглощать энергию инфракрасных лучей, которые проходят через тучи. Благодаря изоляционным свойствам вакуума влияния ветра и низких температур на работу вакуумированных труб незначительно.

Солнечный коллектор Универсал цена от 52 650 до 84 500 руб.

Солнечный коллектор Универсал купить > > >

Солнечные водонагреватели серия Сплит система модель SH для горячего водоснабжения и отопления. Солнечная сплит-система для ГВС и отопления.

Вакуумные коллекторы с косвенной теплопередачей солнечной энергии воде. Также такие системы называют всесезонными или раздельными. Принцип действия таких коллекторов напоминает работу установки центрального отопления. Это закрытая система, которая может работать под давлением водопровода. Система обладает малой инерционностью, быстрым выходом на рабочий режим и позволяет обеспечить: Круглогодично— горячее водоснабжение; Сезонное отопление с экономией традиционных источников тепловой энергии до 70% (в зависимости от географической широты и климатических условий).

Солнечная сплит-система цена от 74 200 до 375 000 руб.

Солнечная сплит-система купить > > >

Вакуумный солнечный коллектор серия Панель модель SCH входит в состав сплит-систем серии SH.

Коллектор SCH осуществляет непосредственный нагрев теплоносителя контура теплообменника, передающего тепловую энергию теплоносителю основного объема сплит-системы. Вакуумный солнечный коллектор SCH предназначен для снижения затрат на энергоносители, путем интеграции в существующие (находящиеся в эксплуатации) системы ГВС и отопления с циркуляцией теплоносителя, работающие на традиционных энергоносителях, а также для масштабирования, наращивания мощности систем на солнечных коллекторах. Эффективно работает при температуре до -40 градусов.

Солнечный коллектор Панель цена от 25 090 до 57 200 руб.

Солнечный коллектор купить > > >

Виды солнечных коллекторов

Стандартное устройство имеет вид металлической пластины, которая помещена в пластмассовый или стеклянный корпус. Поверхность этой пластины аккумулирует солнечную энергию, задерживает тепло и передаёт его для различных бытовых нужд: отопление, подогрев воды и т.д. Интегрированные коллекторы бывают нескольких видов.

Накопительные

Накопительные коллекторы ещё называют термосифонными. Такой солнечный коллектор своими руками без насоса получается наиболее выгодным. Его возможности позволяют не только подогревать воду, но и поддерживать температуру на необходимом уровне некоторое время.

Такой солнечный коллектор для отопления состоит из нескольких баков, наполненных водой, которые находятся в теплоизоляционном ящике. Баки накрыты стеклянной крышкой, через которую пробиваются солнечные лучи и подогревают воду. Этот вариант наиболее экономичен, прост в эксплуатации и в обслуживании, но его эффективность в зимнее время практически равна нулю.

Плоские

Ппредставляет собой большую металлическую пластину – абсорбер, который находится внутри алюминиевого корпуса со стеклянной крышкой. Плоский солнечный коллектор своими руками будет более эффективен при использовании именно крышки из стекла. Поглощает солнечную энергию через градостойкое стекло, которое хорошо пропускает свет и практически его не отражает.

Внутри ящика присутствует термоизоляция, что позволяет значительно снизить теплопотери. Сама пластина имеет низкий КПД, поэтому она покрыта аморфным полупроводником, который значительно увеличивает показатель аккумуляции тепловой энергии.

При изготовлении солнечного коллектора для бассейна своими руками, часто отдают предпочтение именно плоскому интегрированному устройству. Впрочем, он не хуже справляется и с другими задачами, такими как: подогрев воды для домашних нужд и отопление помещения. Плоский – самый широко используемый вариант. Абсорбер для солнечного коллектора своими руками предпочтительно делать из меди.

Жидкостные

Из названия понятно, что главным теплоносителем в них выступает именно жидкость. Водяной солнечный коллектор своими руками делается по следующей схеме. Через поглощающую солнечную энергию металлическую пластину, тепло передаётся по прикрепленным к ней трубам в бак с водой или незамерзающей жидкостью или прямо к потребителю.

К пластине подходят две трубы. Через одну из них подаётся холодная вода из бака, а через вторую в бак поступает уже подогретая жидкость. У труб обязательно должны присутствовать отверстия входа и выхода. Такую схему подогрева называют замкнутой.

Когда же подогретая вода напрямую подаётся для удовлетворения нужд пользователя – такую систему называют разомкнутой.

Неостекленные чаще применяются для нагрева воды в бассейне, поэтому сборка таких тепловых солнечных коллекторов своими руками не требует закупки дорогих материалов – сгодится резина и пластмасса. У остекленных КПД выше, поэтому они способны отапливать дом и обеспечивать потребителя горячей водой.

Воздушные

Воздушные устройства экономичнее вышеперечисленных аналогов, использующих воду в качестве теплоносителя. Воздух не замерзает, не подтекает и не кипит как вода. Если в такой системе происходит утечка, она не приносит столько проблем, однако определить где она произошла довольно сложно.

Самостоятельное изготовление не обходится потребителю дорого. Солнцеприемная панель, которая накрывается стеклом, нагревает воздух, который находится между ней и теплоизоляционной пластиной. Грубо говоря, это плоский коллектор, имеющий внутри пространство для воздуха. Внутрь поступает холодный воздух и под действием солнечной энергии подаётся потребителю тёплый.

Такие варианты долговечны и надёжны и обслуживать их проще, чем устройства, которые используют жидкость в качестве теплоносителя. Для поддержания нужной температуры воздуха в погребе или для отопления теплицы солнечным коллектором подойдёт как раз такой вариант.

Инструменты для изготовления.

Для изготовления солнечной электростанции своими руками понадобятся следующие инструменты:

  • электрический тестер;
  • надфили различных профилей;
  • ножовка по металлу;
  • электрический паяльник;
  • припой;
  • канифоль;
  • пинцет;
  • гибкие медные провода;
  • фольгированный текстолит или гетинакс;
  • пластиковая пластина для монтажа самих фотоэлементов.

Фотоэлементы можно приклеить на пластину с помощью универсального клея.

Полученная таким образом солнечная батарея не обеспечит дом или квартиру электроэнергией ввиду низкого КПД (коэффициент полезного действия), но вполне подойдёт для зарядки сотового телефона, для работы радиоприёмника в походных условиях.

У транзисторов со срезанным верхом производят замер тестером по выводам, с каких выводов (база, эмиттер и коллектор) получается выход большего напряжения. Замер производится меду базой и эмиттером или коллектором. После этого производится установка на пластиковую пластину всех полупроводниковых транзисторов, и все выводы припаиваются по установленной радиоэлектронной схеме. База одного транзистора припаивается к коллектору или эмиттеру следующего транзистора. И в таком порядке собирается вся солнечная батарея. Полученную конструкцию со стороны фотоэлементов желательно прикрыть прозрачным элементом (стекло, прозрачный пластик, обычное оконное стекло). Это необходимо для прикрытия фотоэлементов от попадания на них пыли и воды, а также от возможных механических повреждений в процессе эксплуатации.

Также самодельную солнечную батарею можно делать из советских транзисторов марки МП37–МП42 и МП14–МП17 (структура  полупроводникового кристалла n – p – nили структура p – n – p). Эти транзисторы имеют круглый металлический корпус в форме шляпки. Но по сравнению с транзисторами серий КТ 800 и КТ 900 имеют меньший размер и соответственно будут выдавать меньший ток  и вольтаж, ввиду того что кристалл у них меньшего размера.

Советский транзистор КТ819ГМ.

На примере советского транзистора КТ819ГМ при его работе в качестве фотоэлемента приведены следующие данные:

база – плюсовой вывод, эмиттер – минусовой вывод, выдаваемое напряжение – 370 мВ, выдаваемый ток – 94 мкА, развиваемая мощность – 35 мВт / База и эмиттер – плюсовой вывод, коллектор – минусовой вывод, получаемое напряжение – 325 мВ, ток выдаваемый – 215 мкА, мощность – 70мВт/ База – плюсовой вывод, коллектор – минусовой вывод, напряжение – 340 мВ, токвыдаваемый – 260 мкА, мощность – 90 мВт/ Коллектор – плюсовой вывод, эмиттер – минусовой вывод, напряжение на выходе – 28 мВ, ток выдаваемый – 65 мкА, мощность – 1 мВт.

Транзистор КТ819

К примеру, чтобы получить напряжение в 1,5 вольта, необходимо собрать последовательно в линейку четыре транзистора (фотоэлементы), где плюсовые выводы с транзистора будут коллекторы элементов, а база будет плюсовым выходом. Соответственно, чтобы получить 12-14 вольт, требуется собрать солнечную панель с числом элементов 35-38 штук. Для увеличения выдаваемого тока и мощности от такой самодельной солнечной электро-станции, необходимо впаивать транзисторы параллельно по 2-3 элемента.

Использовать такую солнечную электростанцию можно в загородном доме для освещения в тёмное время суток. Для этого потребуется дополнить её небольшой аккумуляторной станцией на 12 вольт. Аккумуляторы можно приобрести в магазинах электроники. В дневное время эта электростанция будет заряжать аккумуляторы, а вечером от неё будет работать освещение внутри дома. Для освещения лучше использовать светодиодные панели ввиду их большей экономичности.

Выбираем солнечный коллектор

Конструкция солнечного коллектора

Для эффективной работы отопления с помощью солнечной энергии рекомендуется установка коллекторов. Они представляют собой систему трубопроводов, по которым протекает теплоноситель. Для защиты и лучшего фокусирования солнечной энергии конструкция защищена прозрачной стеклянной панелью.

Для повышения эффективной работы оборудования в нем можно использовать различные типы теплоносителя, которые не изменят своих свойств под воздействием отрицательных температур

Это важно для регионов с холодной зимой. Кроме этого необходимо тщательно проанализировать предложения на рынке и выбрать оптимальную конструкцию

В настоящее время производители предлагают несколько способов организации отопления частного дома солнечными коллекторами:

  • Вакуумные коллектора. Оптимальный вариант для организации пассивной системы солнечного отопления. Характеризуются практически полным отсутствием тепловых потерь;
  • Плоские коллектора. Экономный вариант солнечного отопления. Представляют собой систему труб, защищенных прозрачным материалом. Чаще всего используются для горячего водоснабжения в летний период. Применение для комбинированного солнечного отопления требует учета графика температур в зимний период и тщательный выбор теплоносителя.

Выбор во многом определяется предварительными расчетами – требуемой мощности и периодичностью работы теплоснабжения. В качестве эконом варианта можно рассматривать возможность самостоятельного изготовления плоских коллекторов для отопления солнечной энергией своими руками.

Вакуумные коллекторы для отопления

Конструкция вакуумного солнечного коллектора

Одной из проблем эксплуатации солнечных радиаторов для отопления дома являются большие тепловые потери. Они обусловлены особенностями эксплуатации – панель должна находиться вне отапливаемого помещения для поглощения солнечной энергии. Для решения этого вопроса был разработан вакуумный солнечный коллектор для системы отопления.

Конструкция вакуумных коллекторов состоит из внешнего корпуса и внутренней системы стеклянных труб. Для лучшей изоляции трубопроводы отделены от внешней среды вакуумной прослойкой с разряженным воздухом. Фактически вся установка представляет собой большой прозрачный термос.

Специфика вакуумного солнечного коллектора в системе отопления заключается в следующем:

  • Использование в качестве теплоносителя специальной жидкости с низким порогом закипания. При этом происходит более эффективная передача тепловой энергии через теплообменник основному теплоносителю отопления – воде;
  • Нанесение на внутреннюю поверхность специального покрытия, увеличивающего поглощательную способность тепловой солнечной энергии;
  • Независимость работы от внешней температуры воздуха.

Для нормального функционирования системы потребуется обеспечить надежную теплоизоляцию теплообменника. Также следует утеплить трубопровод в местах прохождения через неотапливаемые помещения – чердак, кровельный пирог. Для расчета солнечного коллектора для отопления можно применять стандартные схемы. Но нужно учитывать, что его работа будет неэффективной при снижении температуры теплоносителя в контуре до +22°С.

Плоские солнечные коллекторы для отопления

Плоский солнечный коллектор

Для создания солнечной системы отопления частного дома с минимальными затратами чаще всего устанавливают плоские коллектора. Они отличаются от вакуумных упрощенной конструкцией. Однако при этом увеличиваются требования к их эксплуатации.

Плоский коллектор также имеет внутреннюю систему трубопроводов. Однако она изготавливается из медных или полимерных труб. Для защиты используется поликарбонат или каленое стекло. Внутренняя поверхность изолируется утеплителем – минеральной ватой или пенопластом. Под воздействием солнечных лучей происходит нагрев трубок и как следствие – повышение температуры теплоносителя.

Для плоского солнечного коллектора в системе отопления существуют жесткие эксплуатационные ограничения:

  • В качестве теплоносителя можно использовать только антифриз. В противном случае произойдет замерзание воды и разрушение трубопровода;
  • Для лучшей циркуляции при передаче тепла необходим монтаж насоса;
  • При температуре ниже -10°С эффективность работы системы сильно падает.

Из-за последнего фактора не рекомендуется организация теплоснабжение дома солнечной энергией с помощью плоских коллекторов в регионах с низкими температурами в зимний период. Поэтому чаще всего делают плоский солнечный коллектор для отопления своими руками для горячего водоснабжения летом, весной или осенью.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
