Как соединять провода

Сварка

Чтобы соединение электрических проводов было максимально надёжным, рассмотренный способ скрутки обязательно в дальнейшем закрепляют сваркой. Она похожа на пайку, только теперь вместо паяльника используется сварочный аппарат.

Положительные стороны

Этот способ наиболее предпочтителен перед всеми остальными, так как по надёжности и качеству соответствует всем нормативным требованиям.

Метод сварки основывается на контактном разогреве кончиков проводов угольным электродом, пока не образуется шарик (контактная точка). Этот шарик получается единым целым из сплавленных концов всех соединяемых жил, что обеспечивает безопасный и надёжный контакт, он не будет со временем ослабевать и окисляться.

Отрицательные стороны

Минусом сварки является то, что для проведения подобных работ нужны определённые знания, опыт, навыки и специальные приспособления, зачастую приходится обращаться к специалистам.

Монтаж

Для того чтобы выполнить соединение проводов с помощью сварки, вам понадобятся следующие приспособления, инструменты и материалы:

• сварочный инвертор мощностью не менее 1 кВт, выходное напряжение у него должно быть до 24 В;
• угольный либо графитовый электрод;
• очки либо маска для защиты глаз;
• сварочные кожаные перчатки для защиты рук;
• монтёрский нож либо стриппер для снятия изоляционного слоя с проводников;
• наждачная бумага (для зачистки соединяемых токопроводящих поверхностей);
• изоляционная лента для дальнейшей изоляции сварочного места соединения.

Последовательность выполнения работ такова:

1. Каждый соединяемый провод освободите от изоляции на 60-70 мм.
2. Зачистите оголённые жилы до блеска при помощи наждачной бумаги.
3. Выполните скрутку, после откусывания длина её кончиков должна быть не меньше 50 мм.
4. Сверху скрутки закрепите клещи заземления.
5. Для разжигания дуги к низу скрутки подносите электрод и слегка касайтесь им соединённых жил. Сварка происходит очень быстро.
6. Получается контактный шарик, которому дайте время для остывания, после чего заизолируйте лентой.

В результате на конце получается практически цельный провод, то есть контакт будет обладать наименьшим переходным сопротивлением.

Если вы будете соединять этим способом медные провода, то электрод выбирайте угольно-медный.

Хотелось бы порекомендовать, если вы будете приобретать сварочный аппарат (он ведь пригодится не только для того, чтобы соединить провода, но и для многих других целей), то выбирайте именно инверторный вариант. При небольших габаритах, весе и потреблении электрической энергии, он обладает широким диапазоном регулировки сварочного тока и выдаёт устойчивую сварочную дугу

А это очень важно, чтобы была возможность регулировать сварочный ток. Если его выбрать правильно, то электрод не будет прилипать, а дуга устойчиво держится

Как выполняется сварка смотрите в этом видео:

Мы рассмотрели основные виды соединения проводов. Теперь вкратце поговорим о способах, которые применяются реже, но также гарантируют качество и надёжность.

Соединение с помощью болтов

Чтобы соединить провода данным способом, необходимо иметь болт необходимого размера, гайку и несколько шайб, что зависит от количества соединяемых проводников. Соединение простое, доступное и весьма надежное.

Болтовое соединение проводов

В первую очередь провода зачищаются до металлического блеска, после чего на конце провода без изоляции формируется петля в виде колечка, диаметр которого должен быть чуть больше диаметра болта. Сформировать такое колечко довольно просто, если провод обернуть вокруг болта, а затем его закрутить. После подготовительных работ приступают к процессу соединения, который состоит из следующих операций:

• На болт надевается шайба.
• Затем надевается один из проводников.
• После этого надевается вторая шайба.
• Надевается второй проводник.
• Надевается следующая шайба.
• Соединение надежно скручивается с помощью гайки.

Чтобы соединение оказалось надежным, провода скручиваются при помощи инструментов, в виде ключей для болтов. Электрики часто пользуются подобным типом соединения, особенно в промышленных электрических сетях, где достаточно полезного пространства. Основное назначение – это соединение медных и алюминиевых проводов, с применением разъединяющей шайбы.

Соединение меди и алюминия

При соединении пайкой медных и алюминиевых проводов можно столкнуться со множеством трудностей, преодолеть которые возможно будет, только применив альтернативные методы соединений.

Дело в том, что как алюминий, так и медь покрываются на воздухе оксидной пленкой. И если сами по себе эти пленки никак не влияют на состояние проводника и даже обеспечивают довольно неплохую проводимость, то соединяясь вместе, они способствуют возникновению мощной химической реакции. Под действием влаги, содержащейся в воздухе, в месте контакта оксидов алюминия и меди начинается процесс электролиза, то есть образуется электрический ток из-за того, что ионы обоих материалов обладают разными электрическими потенциалами.

Электрический ток является движением заряженных частиц – ионов и при их движении металлы в месте контакта разрушаются. При этом сильнее разрушается алюминий. Разрушение вызывает ухудшение контакта, а впоследствии увеличивается электрическое сопротивление соединения и оно нагревается. При сильной коррозии, когда непосредственный контакт между двумя материалами уже утрачен, возникает электрическая дуга, которая и довершает разрушение.

Как соединить алюминиевые и медные проводники

Кстати, напомним, почему нельзя напрямую соединять медный и алюминиевый провода. Причин две:

• Такое соединение сильно греется, что само по себе очень плохо.
• Со временем происходит ослабевание контакта. Это происходит потому что алюминий имеет более низкую электропроводность, чем медь, в результате при прохождении тех же токов он греется сильнее. При нагревании он расширяется сильнее, отжимая медный проводник — соединение становится все хуже, греется все больше.

Чтобы избежать подобных неприятностей медные и алюминиевые проводники соединяют при помощи:

• клеммных колодок;
• wago;
• болтового соединения;

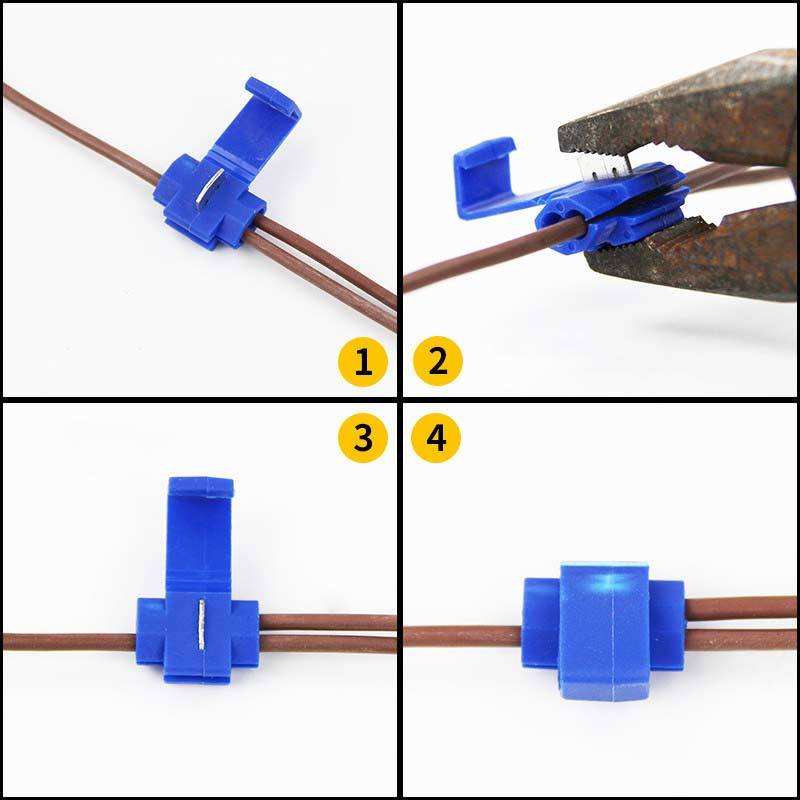

• ответвительные зажимы (делают соединения проводов на улице).

Другие типы коннекторов использовать нельзя.

Клеммы для соединения проводов

Рассматривая все выпускаемые промышленностью соединительные клеммы для проводов, следует сразу оговориться и разделить продукцию на два вида: электрическую и электротехническую.

По сути, разница (по токовой нагрузке) между видами зачастую невелика, но всё-таки она имеется. Этот момент следует иметь в виду, подбирая электрические клеммы под монтаж, ремонт или прочие действия.

1. Столкнувшись с необходимостью подбора электрических клемм для проводов, начать лучше с простейших конструкций отечественного производства – надёжных, долговечных, проверенных в деле не один раз:
2. ножевых;
3. вилочных;
4. кольцевых;
5. штыревых;
6. муфтовых.

Соединения при устройстве электрических схем могут исполняться разной методикой и клеммы – это лишь один из вариантов. Однако именно такой вариант видится простейшим, удобным и даже экономичным по сравнению, к примеру, с пайкой, сваркой, в том числе холодной.

Ножевые

Это, пожалуй, наиболее распространённые конструктивные варианты изделий. Их часто можно встретить в составе электрических схем многих бытовых приборов: утюгов, холодильников, нагревательных устройств и т.д.

Устанавливать этот вид электротехнических изделий допустимо на проводники (многожильные) сечением 0,26-6,0 мм2 методом силового обжима хвостовика. Существует два вида таких продуктов: изолированные и неизолированные.

Изоляция обычно окрашивается разным цветом (красным, синим, желтым) в зависимости от расчётной мощности клеммника. Применяются изделия парами в связке «папа-мама».

Вилочные

Клеммы вилочного типа предназначены для коммутации силовых и вторичных цепей. Такие наконечники предназначены для последующего крепления при помощи винтов непосредственно к оборудованию или к шинам. Инструкция советует применять их в качестве временного или требующего частого переподключения контакта.

Конструкция вилочных наконечников представляет собой двузубчатую вилку, откуда и пошло название. Такая конструкция позволяет достаточно просто производить переключения без полного откручивания винтового зажима. При этом в подключенном состоянии она обеспечивает достаточно плотный контакт.

Вилочные наконечники выпускаются под провода сечением до 6 мм2. Провода на клеммы крепятся методом опрессовки. Это место в различных вариациях может иметь или не иметь изоляционного покрытия.

Кольцевые

Более надежный контакт обеспечивают так называемые кольцевые клеммы. Как и их вилочные собратья они предназначены для последующего крепления винтовым зажимом. Но благодаря круглой форме контактной части обеспечивают большую площадь контакта и снижают риски «выскакивания» наконечников.

Клеммы кольцевые на провода являются настолько удачным решением, что применяются не только в слаботочных сетях, но и являются обязательным атрибутом силовых кабелей любого сечения. При этом способ крепления провода или кабеля к наконечникам такого типа может варьировать от сварки и пайки, до опрессовки.

Кольцевые клеммы выпускаются из меди, алюминия, латуни и меде-алюминия. Их сечение может очень сильно варьировать, начиная от небольших клемм под винт троечка и заканчивая болтами на 27 и больше. При этом клеммы для слаботочных сетей могут поставляться с изоляцией обжимной части.

Штыревые

Эта группа соединительных клемм для электрических проводов изготовлена по принципу разъёмной детали, состоящей из двух отдельных элементов – вилки и розетки. Вилка маркируется символом «А», например, F2A.

Розетка маркируется символом «В», например, F2B. Поддерживается монтаж на проводники сечением 1,25-6,64 мм. Главное предназначение штыревых клемм – обеспечение соединения электрических проводников.

Эта группа монтажной фурнитуры относится к изолированным изделиям. Хвостовая часть клемм закрывается изолирующим материалом. В зависимости от расчетной мощности клеммника для соединения проводов изолятор имеет соответствующую окраску.

Изоляторы электрических клемм под проводники сечением до 2 мм2 окрашиваются в синий цвет, остальные (от 2 до 6,64 мм2) – в жёлтый цвет.

Соединение проводов соединительными изолирующими зажимами

Одним из популярных среди электромонтажников соединительных изделий является соединительный изолирующий зажим (СИЗ). Такой зажим представляет собой пластмассовый корпус, внутри которого находится анодированная коническая пружина. Для соединения проводов их зачищают на длину около 10—15 мм и складывают в общий пучок После чего на него накручивают СИЗ, вращая по часовой стрелке до упора. При этом пружина обжимает провода, создавая необходимый контакт. Конечно, все это происходит только тогда, когда колпачок СИЗ подобран правильно по своему номиналу. С помощью такого зажима возможно соединение нескольких одиночных проводов общей площадью 2,5—20 мм2. Естественно, что колпачки в этих случаях разного типоразмера.

В зависимости от размера СИЗы имеют определенные номера и подбираются по суммарной площади поперечного сечения скручиваемых жил, которая всегда указана на упаковке. При выборе колпачков СИЗ следует ориентироваться не только на их номер, но и на суммарное сечение проводов, на которое они рассчитаны. Цвет изделия не имеет никакого практического значения, но может использоваться для маркировки фазных и нулевых жил и заземляющих проводов.

Зажимы СИЗ в значительной степени ускоряют монтаж, а за счет изолированного корпуса не требуют дополнительной изоляции. Правда, качество соединения у них несколько ниже, чем у винтовых клеммников. Поэтому при прочих равных условиях предпочтение все-таки следует отдать последним.

Соединение с помощью сварки

Сварка — важно нагреть металл, но не оплавить изоляцию Соединение проводов сваркой требует определенных навыков, поскольку качество соединения напрямую зависит от качества сварки. Чтобы сварить провода, их скручивают, после чего их концы свариваются

Как результат, на конце скрутки появляется шарик, образованный в результате расплавления жил проводов. Это место и обеспечивает надежность всего соединения, обеспечивая минимальное сопротивление для прохождения электрического тока. Чем меньше сопротивление, тем меньше греется соединение, обеспечивая надежность электрической проводки. Кроме того, что такое место соединения практически не нагревается, если токи не превышают допустимых, место сварки обладает повышенной механической надежностью.

Недостаток этого метода очевидный, так как такая электрическая проводка обладает плохой ремонтопригодностью. Это неудивительно, так как места соединений получаются неразъемными. В случае ремонта, соединение придется удалить, откусив место сварки пассатижами. Как правило, соединить обратно провода таким же способом не всегда получается.

Существует ряд других недостатков, связанных не только с наличием сварочного аппарата, с навыками работы с ним, но и с наличием специальных электродов, с наличием флюса, а также с наличием условий: не всегда оправдано применение сварочных работ. Подобный способ соединения в основном применяется в исключительных случаях. Можно, конечно, попрактиковаться самостоятельно при наличии сварочного аппарата, но на этот тренинг уйдет масса времени и масса проводников

Очень важно быстро сварить скрученные концы проводов, не спалив изоляцию. После того, как места сварки остынут, их необходимо изолировать любым доступным способом

Сварка медных скруток, лужение оловом, как сделать скрутку качественно

Клеммные колодки

Соединение проводов в распределительной коробке существенно облегчается с использованием клеммных колодок.

Современный рынок предоставляет широкий ассортимент колодок, которые различаются как особенностью исполнений и размерами, так и ценой. Сама клемма бывает маленькая или большая, всё зависит от сечения соединительных проводов. Тем не менее, конструктивно все они устроены по одному и тому же принципу.

Как правило, колодки клеммников продаются секциями, но иногда покупают их и поштучно, попросив продавца отрезать нужное количество.

Устройство

Клеммник представляет собою прозрачный корпус из пластика, внутри которого расположена латунная гильза. Именно эти гильзы различаются по диаметру, в зависимости от того, на какое сечение жилы рассчитана данная колодка. В гильзе имеются два резьбовых отверстия, в них вкручены винтики, зажимающие провода.

Принцип соединения

Как в таких клеммных колодках выполняют соединение проводов? Например, в распредкоробке вам необходимо подключить розетку к питающей сети. Вы берёте колодку на две секции, откручиваете зажимные винтики, тем самым освобождая гильзу для прохода в неё проводов. На подключаемых проводах снимаете изоляционный слой (достаточно 5 мм) и тщательно зачищаете токопроводящую поверхность каждой жилы. Вставляете в одну клемму фазные жилы розетки и питающей сети, в другую – нулевые. И путём закручивания винтиков, зажимаете провода в гильзе.

Преимущества

Чем хорошо расключение проводов распределительной коробки при помощи клеммных колодок?

Во-первых, в большинстве домов электрическая сеть выполняется моножильными проводами (не гибкими и не многожильными), а при помощи таких клемм монтаж одножильных проводов становится очень простым и не вызовет сложностей даже у начинающих электриков.

Во-вторых, с помощью клеммника появляется возможность соединения между собой алюминиевых и медных жил. Скрутка в этом случае не подходит, потому что эти два металла характеризуются внутренним неродством. Алюминий и медь взаимоокисляются, что приводит к появлению на поверхности оксидной плёнки, далее уже как следствие плохой контакт, нагрев и выход из строя электрической проводки. А за счёт такого варианта соединений алюминий с медью не соприкасаются друг с другом, что является неоспоримым преимуществом применения клеммной колодки.

Запомните! Очень важно во время непосредственного подсоединения жилы в клемму, сначала открутить один винт и вставить, к примеру, медный провод, после чего закрутить. Потом точно так же поступить с алюминиевым

Это делается для того, чтобы исключить возможность их соприкосновения между собой внутри латунной гильзы

Это делается для того, чтобы исключить возможность их соприкосновения между собой внутри латунной гильзы.

Плюс ко всему такой соединительный способ проводов при помощи клеммных колодок потребует минимум вашего времени.

К тому же этот вариант разъёмный, то есть в любой момент вы можете, отсоединить нужный провод или кабель.

Недостатки

К недостаткам клеммной колодки относится нежелательное соединение в них многожильных гибких проводов. Такая, казалось бы, удобная клемма совмещает в себе всё, что «не нравится» многожильному проводу – вращательные движения, неровную зажимную поверхность винта и так называемое точечное (неравномерное) давление. Во время зажатия их винтом он может продавить и переломить одну или несколько мелких тонких жилок. Провод уже не будет иметь необходимой пропускной способности по току, что приведёт к нагреву контакта. Если уж и возникла такая необходимость, соединять в клеммниках многожильные провода, то желательно использовать втулочные наконечники, обжимающие пучок жилок.

В такой колодке необходимо предельно осторожно затягивать винт, если выполняете подключение проводов алюминиевых. Всю свою силу и мощь тут демонстрировать не нужно, иначе вы попросту переломите жилу

Разновидности

Самая современная разновидность клеммников – самозажимные. Соединение выполняется очень быстро, для этого вам не потребуется даже брать в руки отвёртку. Каждое отверстие имеет подпружиненный контакт. Жила вставляется в отверстие до характерного щелчка, который означает защёлкивание клеммы.

Ещё лучше проявили себя рычажковые клеммники. Маленький рычажок нужно поднять, тем самым освобождая контактное отверстие, в которое вставляется жила. Затем рычажок опускается и надёжное соединение готово. Если потребуется перезаделка контакта, рычажок снова подняли и жилу вытянули.

О различных типах клеммников рассказано в этом видео:

Опрессовка

Данный способ представляет собой процесс соединения проводов посредством их обжатия специальной трубчатой гильзой либо наконечником. Эти приспособления применяются, если сечение медного провода составляет 2,5-240 кв. мм. Бесспорными преимуществами технологии опрессовки являются скорость и аккуратность выполнения работ, а также последующая долговечность и безопасность соединений.

Для опрессовки используется специальный инструмент – механические, гидравлические или электрические клещи либо профессиональные обжимочные прессы. Подбор гильз осуществляется с учетом сечения и количества соединяемых проводов.

После удаления изоляции и зачистки жил, на них наносят кварцево-вазелиновую пасту, надевают гильзу и производят обжимку. Опрессованные гильзы изолируют.

Винтовые зажимы, пружинные и винтовые клеммы

Винтовые зажимы и появившиеся пружинные клеммы остаются самым рекомендуемым способом соединения проводов. Разберемся с ним подробно.

Клемники белые, полиэтиленовые

Такой тип клемников нужно использовать, только для подключения маломощных приборов, например, светильников. Причина в следующем. Соединение в этих клеммах винтовое, провод прижимается только поверхностью винта. Отдельный винт очень плохо прижимает многожильный провод, прижимая, алюминий он его сдавливает, и со временем такое винтовое соединение ослабевает. Ослабевшее соединение приводит к повышению температуры и оплавлению изоляции клемника. При малых токах, искрения, конечно, не будет, просто нарушится соединение и появится неисправность электропроводки.

Клемные колодки

Надежное соединение проводов электропроводки обеспечат эбонитовые клемные колодки (фото). Провода зажимаются квадратными металлическими шайбами под винт. Соединение надежное и долговечное. Шайбы имеют скругленную форму, что при закручивании пружинят винт, и он не откручивается. Недостаток, большой размер колодки.

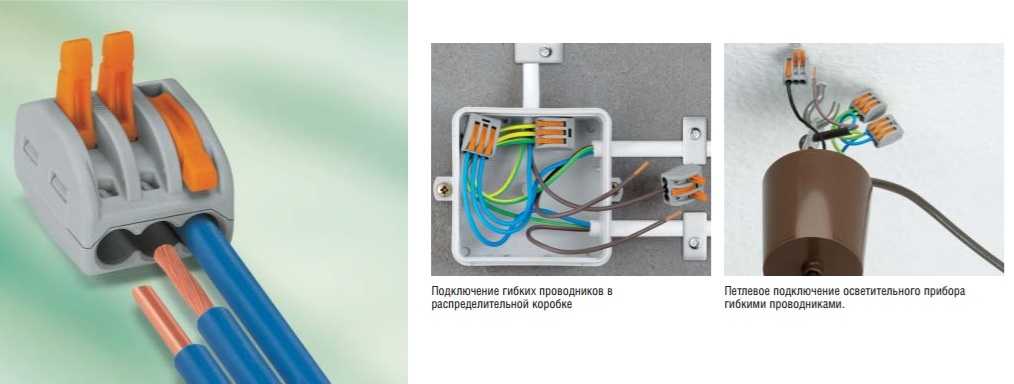

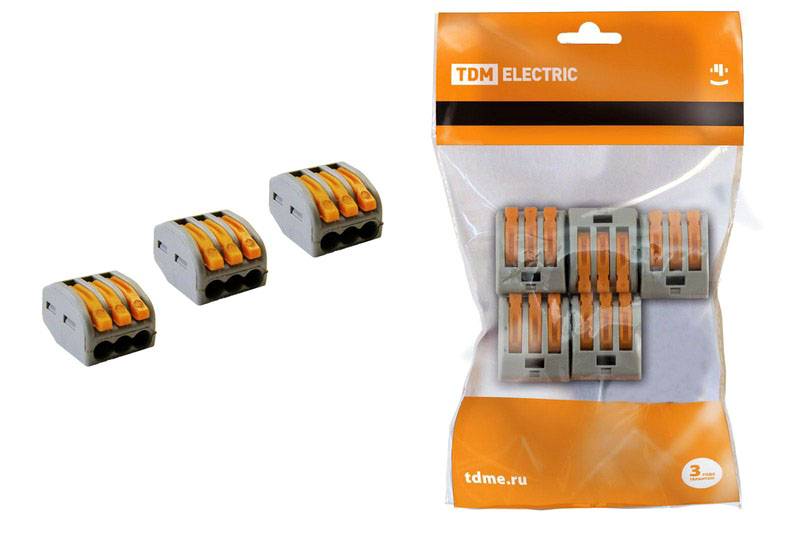

Клемники WAGO

Теперь о клеммах, которые зажимают жилы проводов пружинными эффектами. Самые популярные из таких клемм клеммы фирмы WAGO. Но и здесь не все так просто.

Клемники WAGO разделяются по расчетным токам, которые могут проходить через них.

В продаже есть следующие серии клемников WAGO.

• Серии 221 (на ток 32 А и жилы до 4 мм2), серия 773(для меди и алюминия, на ток 25 А/16А).
• Взамен серии 773 вышла серия 2273, она более компактна.
• Отличаются клемники с рычажным управлением (многоразового соединения). Это серия 222, на ток 32 Ампера для 2-3-4 жил.
• Не стоит забывать про одножильный соединитель, серии WAGO 224.

Подробно о сериях разъемов WAGO, можно почитать в статье «Разъемы WAGO».

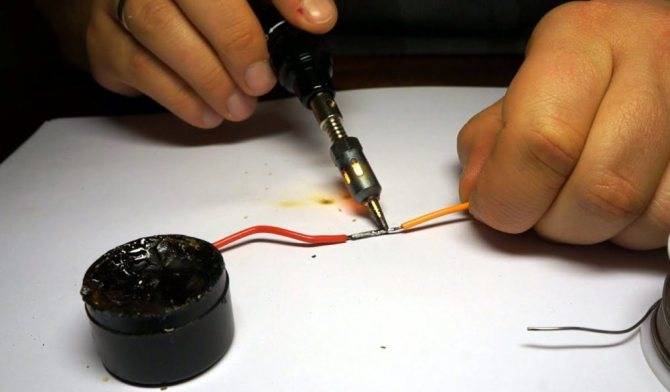

Достоинства и недостатки спаивания проводов

Пайка заметно выигрывает перед большинством других методик соединения проводов. Из основных ее достоинств отмечается:

1. Дешевизна. Достаточно 1 раз приобрести паяльник и комплект припоя с флюсом, и получится надежно спаять тысячи проводов.
2. Простота. Научиться пользоваться паяльником возможно за 1 час.
3. Надежность соединения. Контакт уступает по электрическим и механическим свойствам разве что сварке. Клеммы Wago, обжимки и, тем более, скрутки не способны обеспечить столь качественный контакт, как пайка.
4. Универсальность. Возможно одновременно соединять жилы кабелей разного сечения. Причем их количество в одной точке контакта неограниченно.
5. Спайка проводов разрешена по ПУЭ. Получаемое соединение надежно.
6. Не нужен громоздкий сварочный трансформатор. Переносить паяльник гораздо легче.

У этого способа соединения имеются и недостатки:

1. Для работы стандартного паяльника требуется розетка с сетевым напряжением 220 В. Недостаток слабый. Существуют паяльники, работающие от встроенного аккумулятора и даже от газа. Последние вообще не требуют электричества.
2. Соединение получается неразборным. Спаянные между собой провода возможно рассоединить только при помощи паяльника и повторного расплавления припоя.

Использование газового паяльника

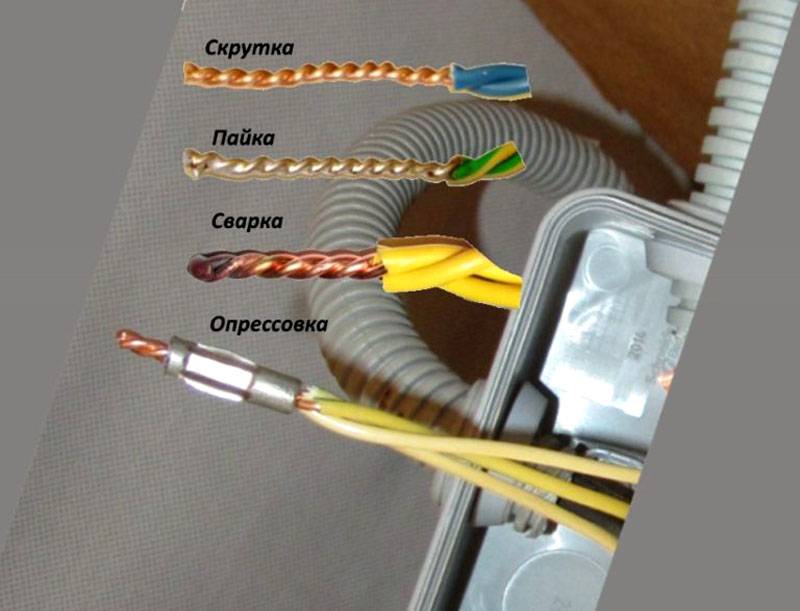

Каким из способов лучше соединять провода

Как правило, провода соединяются между собой следующими способами:

• С помощью сварки. Считается самым надежным способом, но трудным в исполнении, поскольку требуется сварочный аппарат, а также навыки обращения с ним.
• С помощью клеммных зажимов. Доступное в исполнении и надежное соединение.
• С помощью пайки. Соединение надежное, если места паек не перегреваются.
• С помощью опрессовки гильзами. Хотя соединение и получается достаточно надежным, необходим специальный инструмент.
• С помощью специальных пружинных зажимов. В определенных условиях обеспечивает хороший контакт, тем более что монтаж подобных зажимов не требует длительного времени.
• С помощью болтов. К такому типу соединения прибегают в сложных ситуациях, когда, например, необходимо соединить медный проводник с алюминиевым проводником.

Какой из способов подходит для конкретного случая, определяется в результате наличия определенной информации. Необходимо ознакомиться с проектом разводки проводов, с их сечением, с возможными нагрузками, с типом изоляции, с характером проводников (одножильные или многожильные) и т.д. Придется также учитывать и условия эксплуатации.

Болтовое соединение

Это соединение собирается из болта любого диаметра, подходящей гайки и одной, а лучше — трех, шайб. Собирается быстро и просто, служит довольно долго и надежно.

Болтовое соединение проводов

Сначала проводники зачищаются от изоляции, при необходимости снимается верхний окисленный слой. Далее из зачищенной части формируется петля, внутренний диаметр которой равен диаметру болта. Чтобы было проще — можно провод обернуть вокруг болта и закрутить (средний вариант на правом рисунке). После все это собирается в таком порядке:

• На болт надевается шайба.
• Один из проводников.
• Вторая шайба.
• Другой проводник.
• Третья шайба.
• Гайка.

Соединение затягивается сначала руками, затем при помощи ключей (можно взять пассатижи). На этом все, соединение готово. Используется, в основном, если надо сделать соединение проводов из меди и алюминия, можно применять и при соединении проводников разного диаметра.

Материалы, которые применяется при изготовлении клемм Wago

При изготовлении клемм Wago в качестве материала, изолирующего токоведущие части, обычно используется полиамид. Он является плохо воспламеняемым, коррозионнонейтральным материалом, который обладает самопогашающими свойствами. Верхний предел непродолжительной температуры полиамида составляет более 170 градусов Цельсия, а нижний предел составляет менее – 35 градусов Цельсия. Токонесущие элементы изготавливаются из специальной электролитной меди и обладают оловянно-свинцовым покрытием, что является гарантией долгосрочной коррозионной защиты. При воздействии высокого удельного давления на точку контакта в зажиме, поверхность проводника укладывается в специальный свинцово-оловянный слой в контактной зоне. Это гарантирует высокую надежность защиты места контакта от различных коррозийных воздействий.

Зажимы в пружинных клеммах изготавливаются из высококачественных хромоникелевых сталей, которые обладают отличным пределом прочности во время растяжения. За все время эксплуатации подобных материалов не было выявлено ни одного случая контактной коррозии между контактными материалами и хром-никелевой сталью пружины, что позволяет использовать клеммы компании Wago даже для соединения медных проводов.

хромоникелевая сталь пластин ваго

надежный зажим пружиной проводник

Строительные клеммы Wago дают возможность после соединения одножильных и многожильных проводов, при возникновении необходимости, достаточно легко изменить конфигурацию, не используя при этом специального инструмента. На сегодняшний день клеммы Wago используются при строительстве практически по всему миру. Причина их высокой популярности кроется в высокой надежности и простате монтажа.

Заклепывание

Этот способ не может похвастаться своей популярностью, однако его надежность сомнений не вызывает. Здесь в качестве соединительного элемента используется специальная заклепка, которая, собственно, и нужна для того, чтобы путем заклепывания надежно соединить проводники. Материал заклепки – медь или алюминий подбирается под материал проводов.

Такая схема соединения проводов часто применяется при монтаже и ремонте потребительских электрических сетей 380/220 В.

Чтобы соединить проводники способом заклепывания, понадобится:

• заклепка (медная или алюминиевая);
• две стальные шайбы (плоская и пружинная);
• специальный инструмент – заклепочник.

На заклепку сначала надевается зачищенный и скрученный в колечко конец одного провода, потом пружинная шайба, после нее – аналогично обработанный и сформированный конец другого провода и плоская шайба.

Далее эта конструкция в сборе помещается в заклепочник. Мастеру остается только сжать его рукоятки до щелчка, оповещающего о том, что монтаж готов, после чего произвести изоляцию.

Варианты соединения проводников

Основные способы соединения проводников в доме или квартире.

Для соединения проводов могут быть сделаны несколькими способами:

• сварка — наиболее надежный способ, обеспечивающий высокую надежность соединения, но требующий навыков и наличия сварочного аппарата;
• клеммные колодки — просто выполнимое и довольно надежное соединение;
• пайка — хорошо работает если токи не превышают нормативные и соединение не греется до температур, выше нормы (65°С);
• опрессовка гильзами — требует знаний технологии, специальных клещей, но соединение надежное;
• использование пружинных зажимов — wago, СИЗ — быстро устанавливаются, при соблюдении условий эксплуатации обеспечивают хороший контакт;
• болтовое соединение — простое в выполнении, используется обычно в сложных случаях — при необходимости перехода с алюминия на медь и наоборот.

Конкретный тип соединения выбирается исходя из многих факторов. Необходимо учитывать материал проводника, его сечение, количество жил, тип изоляции, количество проводников, которые будут соединяться, а также условия эксплуатации. Исходя из этих факторов и рассмотрим каждый из типов соединений.

Клеммники

Удобный и современный способ соединения проводов. В настоящее время существует несколько видов клеммников.

Полиэтиленовые клеммники

Одни из самых распространённых клеммников, поскольку продаются в каждом магазине. Кабеля в данной случае соединяются с помощью двух винтов, которые располагаются внутри клеммника.

Плюсы такого соединения — простота в использовании, низкая стоимость. Но полиэтиленовые клеммы имеют массу недостатков:

• нельзя соединять алюминиевые кабеля, поскольку винты клеммника сжимают металл и ввиду своей структуры тот под давлением начинает деформироваться, что приводит к ухудшению контакта;
• нельзя соединять многожильные провода (это связано с конструкцией клеммника);
• хрупкость материала (латунь, которая используется в данном случае, имеет свойство легко деформироваться, если сильно закрутить винты).

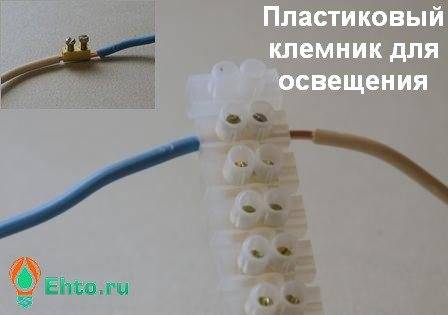

Пластиковые винтовые клеммники

Имеют схожий механизм зажима, однако являются более качественными и надёжными благодаря использующимся материалам.

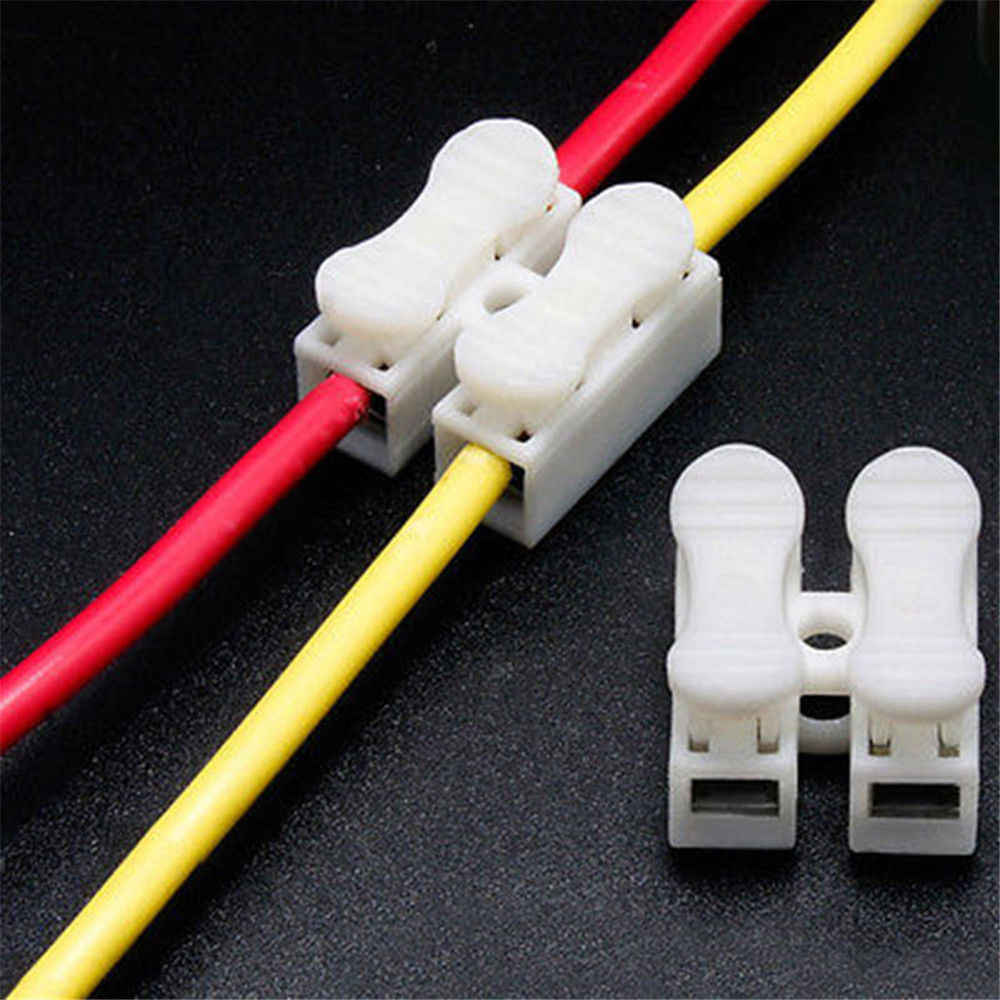

Самозажимные клеммники

Чаще всего встречаются фирмы Vago. Для соединения кабелей таким способом достаточно зачистить кабеля до нужной длины и вставить в специальный разъём клеммника. Металлическая пластина внутри механизма прижмёт кабель, таким образом, надёжно его зафиксировав.

• можно соединить между собой от 2 до 8 кабелей (в зависимости от типа клеммника);
• можно соединять алюминиевые кабеля, поскольку металлическая пластина аккуратно прижимает их и при этом не деформирует;
• простота в использовании.

Минус саможажимных клеммников заключаются в том, что достать кабель, при этом не повредив клеммник, довольно-таки проблематично. Но всё же сделать это можно, если начать проворачивать кабель по своей оси и потихоньку доставать его.

Клеммники с рычажками Vago

Состоят клеммники из пластмассового корпуса снаружи, рычажков и внутренних металлических зажимных пластин. Для создания контакта надо просто зачистить жилы на необходимую длину, вставить в разъём клеммника и зажать рычажок.

Основные достоинства такого клеммника:

• возможность использования разных типов жил (медных и алюминиевых);
• многоразовое использование (открыл рычажок, достал кабель и вставил новый).

Из недостатков можно указать, что при монтаже сетей такие клеммники занимают сравнительно много места.

Состоят из прозрачного пластикового корпуса и нескольких заострённых металлических зубцов с пластиной. В этом варианте кабель просто вставляется в клеммник (без снятия изолирующего покрытия) и тот зажимается плоскогубцами. Таким образом, металлические резцы пробивают изоляцию проводов и создают контакт между ними.

Такой метод соединения прост и не требует специальных навыков. Однако такие клеммники обладают несколькими недостатками:

• можно использовать только для соединения жил со слабым током (телефонных проводов, кабелей для освещения);
• одноразовость в использовании. Для разъединения контакт, надо срезать провода у основания клеммника. Таким образом, ещё теряется и часть провода.

Основные варианты соединения проводов

Существуют разные способы соединения кабеля. Это сварка, механические скрутки или использование клеммников. Как правильно соединить провода между собой зависит от определенных требований, обеспечивающих безопасность и надежность системы.

Вариант соединения при помощи клемм

Скрутка

Этот способ используется при отсутствии специальных инструментов и дополнительных приспособлений. Провода закручиваются и заматываются изолентой. Такой вариант надежен, но нужно соблюдать некоторые правила. Медь скручивается только с медью, а алюминий с алюминием. Запрещено скручивать медные и алюминиевые изделия, так как при этом возникает процесс электролиза и компоненты разрушаются. Вариант скрутки зависит от материала, диаметра и предназначения соединения.

Современный вариант скрутки выполняется без плоскогубцев, а с помощью специальных полимерных колпачков, внутри которых находится спираль из металла.

Чтобы выполнить соединение, концы проводов сначала нужно зачистить на расстояние 15 мм, а затем вставить их внутрь колпачка. Затем корпус поворачивается до упора.

Плюсы скрутки:

• простая технология;
• доступные материалы.

Минусы:

• нельзя соединять провода из алюминия и меди;
• не очень качественная стыковка.

Такой вариант подходит для временной проводки.

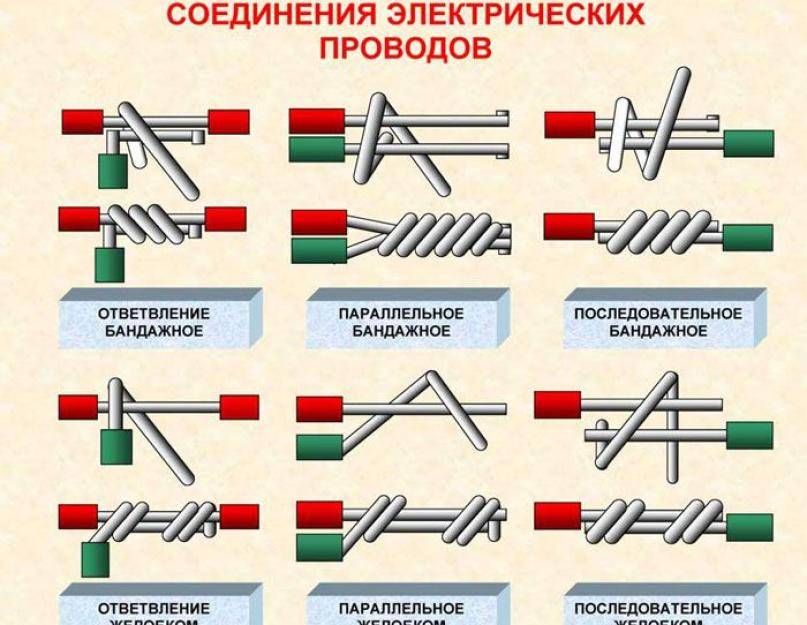

Скрутка проводов

Пайка

Нередко применяется и пайка. Тем более такой вариант также прочен, как и сварка, но при этом нет необходимости доставать сварочный аппарат. Подойдет и обычный паяльник. Проводки фиксируются при помощи плавленого припоя.

Чтобы выполнить пайку сначала с проводов следует убрать изоляционный слой, а затем почистить поверхность наждачкой. Контакты нужно состыковать, а затем припой с паяльника нанести на скрутку. Припой должен попасть внутрь скрутки и соединить жилы друг с другом. После остывания провода следует изолировать.

Варианты соединения

Сварка

Теперь выясним, как соединить провода методом сварки. Для этого проводки сначала скручиваются, а затем их концы свариваются. При этом получается надежное и стабильное соединение. К минусам такого метода относится то, что соединение получается неразъемным. И если понадобится что-то поменять, то придется полностью убирать сплавленный участок.

Кроме того, для такого способа требуется сварочный агрегат и специальные электроды. После остывания сваренную область изолируют с помощью термоусадочной трубки или изоленты.

Способ сварки

Опрессовка

Чтобы сделать опрессовку понадобится медная гильза или алюминиевая. Ее выбирают из расчета диаметра скрутки. Зачищенные провода нужно скрутить, а затем надеть на них трубку-гильзу. Ее зажимают специальными клещами. Такой вариант достаточно сложен, поэтому его применяют профессиональные электрики.

Опрессовка проводов

Клеммы для соединения проводов

Существуют разные соединители для электрических проводов и один из простых вариантов – клеммные колодки.

Клеммная колодка состоит из пластикового корпуса с запаянной пластиной или металлическим гнездом. Между пластинками или в гнездо устанавливается оголенный проводник, зажимающийся винтом. После затягивания винта следует убедиться в прочности конструкции. Для этого рекомендуется подергать проводник.

Стоит учитывать, что места соединений не изолируются, поэтому использовать клеммные колодки можно только в помещениях с нормальным уровнем влажности.

Плюсы этого способа:

• быстрота и простота применения;
• небольшая стоимость;
• не требуются специальные навыки;
• можно соединять кабели с разными диаметрами.

Из минусов стоит отметить то, что соединения в клеммных коробках необходимо периодически подтягивать.

Использование клеммных зажимов позволяет избежать соприкосновения разных материалов в проводах. Поэтому таким способом можно выполнить соединение алюминиевых и медных проводов между собой. Клеммные колодки бывают пружинными, винтовыми и ножевыми.

Для прочного соединения применяются разные варианты клемм
