Как штробить стены под проводку

Инструменты: обзор и советы

Сама процедура выемки материала из стен, пола или потолка может производиться разными способами. Для этого может использоваться разный инструмент, действующий от мускульной силы оператора либо от электрического тока.

Зубило и молоток

Самый простой инструмент (точнее, даже набор) ударного типа. Зубило наставляется в точке, где планируется вести канал, после чего несколькими ударами молотка сбивается слой материала – штукатурки, кирпича, ячеистого бетона.

Зубило можно располагать двумя способами:

1. Поперёк борозды, с каждым разом вырабатывая поверхность во всю требуемую ширину.
2. Вдоль линии прокладки штробы, в этом случае на одном уровне делается два удара – слева и справа, чтобы канал получился более-менее ровным.

Обычно зубило для таких операций имеет специальную упругую «тарелку» в верхней части обрезиненной рукоятки – она предохраняет руку от случайного удара молотком при промашке.

Для чего подойдёт:

Для мягких материалов – штукатурки и ячеистого бетона, в крайнем случае для красного или силикатного кирпича. Бетон, в особенности железобетон проштробить зубилом почти нереально. Применение зубила оправдано, если канал нужно сделать короткий – метр или два – ради такого дела серьёзное оборудование можно и не применять.

Мнение эксперта
Мезенцев Сергей Петрович
Мастер по ремонту и отделке жилых помещений

Во время работы располагайте зубило под углом к стене, а не перпендикулярно плоскости. Так вы сможете сбивать более крупные и ровные куски.

Ручной штроборез

Это нехитрое приспособление состоит из пластины твёрдого, но довольно гибкого металла, загнутого полукругом. Для удобства концы «полумесяца» крепятся к рукоятке. Одной рукой лезвие тянут, чтобы дуга снимала слой материала, а другой надавливаю, чтобы борозда получилась глубже. Никакой пыли и особого шума, а полученная штроба выглядит весьма презентабельно.

Для чего подойдёт:

Прокладка проводки в мягких материалах: штукатурке, газо- и пенобетоне. К сожалению, уже в случае кирпича этот инструмент бессилен. Впрочем, даже в сегодняшних монолитных многоэтажках межкомнатные перегородки часто выкладываются газоблоком.

Перфоратор

Без этого электроприбора трудно обойтись при прокладке проводов. Обладая мощным долбёжным ударом, он даёт эффект зубила, но зато много чаще, мощнее и почти без мускульных затрат. Учитывая, что все штробы всё равно заштукатурятся и закроются финишной отделкой, разводку электричества вообще можно сделать одним лишь перфоратором.

Для обустройства борозд перфоратор должен быть переведён в режим долбления. У недорогих и лёгких моделей для домашнего использования такого положения переключателя может и не быть. В любом случае, долбёжка бетона – серьёзная нагрузка, для этого лучше взять крепкий надёжный инструмент.

Для чего подойдёт:

проделывания штроб во всех видах поверхностей самостоятельно, а также доведение до готовности «полуфабрикатов», сделанных с помощью болгарки или штробореза.

Болгарка

УШМ, она же болгарка или «фортуна». Оснащается диском по камню и бетону, после чего может хотя бы частично выполнять функцию штробореза. Схема работы болгарки для штробления следующая: сначала прорезают одну канавку, затем другую, оставшийся между ними заполнитель удаляют с помощью перфоратора.

Основная претензия к болгарке – это огромное количество пыли, которое возникает при резке бетона или кирпича абразивным кругом и благодаря высокой скорости вращения разлетается вокруг. Однако это один из немногих способов без специфического инструмента сделать штробу с ровными краями. Сегодня умельцы и промышленность придумали несколько способов, как снизить негативное влияние пыли при работе с болгаркой.

Для чего подойдёт:

для штроб, где ровные края важнее, чем запыление всего помещения.

Штроборез

Профессиональный узкоспециализированный инструмент для обустройства борозд. В отличие от болгарки, здесь два диска, которые можно выставлять на необходимое удаление друг от друга – для этого предусмотрен комплект шайб.

Штроборез почти не пылит – продукты реза эффективно удаляются при подключении пылесоса, а защитный кожух облегчает эту задачу. Правда, цена инструмента высока, поэтому его эпизодическое использование не выгодно.

Для чего подойдёт:

профессиональное использование.

Прокладывание штробы под проводку

Маскировка кабелей в толще стен обеспечит им надёжную защиту

Глубина прокладываемой штробы зависит от сечения и количества проводов, которые будут впоследствии фиксироваться в борозде. Считается, что максимально допустимая глубина прорези не может превышать 2,5 см. Кроме того, при штроблении несущих стен длина одной борозды должна быть не больше 3 м.

Рассмотрим подробно, как осуществлять процесс штробления стен, используя в работе те или иные инструменты:

1. Проделывание борозд при помощи молотка и зубила. Вначале на стене рисуют линии, которые обозначают границы будущего углубления. Затем с помощью зубила вдоль этих линий проделывают бороздки размером с 2 ширины острия инструмента. Потом зубило устанавливают поперёк ложбины и вбивают его вглубь молотком, после чего снимают верхний слой стены. Таким образом проделывают работу вдоль всей разметки, а затем углубляют штробу на 2,5 см. Отметим, что такой способ не подходит для штробления бетонных стен, так как они слишком твёрдые.
2. Штробление стен с использованием болгарки. Чтоб проделать борозду с помощью болгарки, инструмент вначале нужно оснастить алмазным диском, ведь только он без проблем справится с бетонной или кирпичной конструкцией. После нанесения разметки на рабочую поверхность, вдоль отмеченных линий с помощью болгарки делаются параллельные надрезы. Эти надрезы станут границами будущей штробы, внутреннее же пространство придётся выбивать зубилом либо перфоратором на желаемую глубину. Болгарка позволяет сделать борозду ровной и аккуратной, но в процессе работы в воздух выделяется много пыли. Если штробление осуществляют как минимум 2 человека, один из них может сразу же убирать пыль промышленным пылесосом.
3. Штробление с помощью перфоратора. Как и в предыдущих случаях, сначала на стену маркером наносят границы будущего углубления. Чтоб проделать штробу перфоратором, понадобятся две насадки: бур и лопатка. При помощи бура вдоль всей разметки проделывают отверстия глубиной по 2,5 см. Расстояние между ними должно составлять примерно 10-15 мм. Затем, используя лопатку, вдоль этих отверстий выбивают борозду. В процессе работы держать инструмент поперёк разметки не рекомендуется, поскольку это приведёт к лишним сколам в стене. Перфоратор позволяет работать быстро и оставляет после себя мало пыли, но канавка получается неровной по краям.
4. Работа со штроборезом. Штроборез по принципу действия мало чем отличается от болгарки. В такое приспособление встраиваются две алмазных пилы, которые делают ровные и параллельные прорези в стене. Расстояние между дисками можно регулировать в соответствии с намеченными размерами штробы. Ещё одним элементом штробореза является кожух, с помощью которого определяется глубина канавки. К кожуху можно сразу присоединять трубу пылесоса, что позволит минимизировать количество пыли, выделяемой в окружающую среду.

Штробление кирпичной стены

Штроборез быстро и качественно проделает углубления в кирпичной стене

Осуществить штробление кирпичной стены с применением только молотка и зубила довольно тяжело, поэтому для работы следует выбрать более мощные приспособления, к примеру, перфоратор или болгарку. Молоток и зубило также пригодятся в работе, с их помощью можно откорректировать некоторые мелкие детали.

Особенности работы с бетонной стеной

Бетонную стену удобнее всего штробить перфоратором

Бетон – прочный и твёрдый материал, так что проделать в нём штробу с помощью зубила вряд ли получится. При работе с такими стенами можно пользоваться болгаркой или штроборезом, но оптимальным инструментом считается перфоратор. По своей мощности он превосходит вышеописанные приборы и предназначен как раз для работы с твёрдыми материалами.

Чтоб в процессе штробления выделялось как можно меньше пыли, стену иногда предварительно увлажняют. Но следует заметить, что работать с влажной поверхностью при помощи перфоратора немного сложнее, чем с сухой.

Штроборез и болгарка также могут использоваться для прокладывания борозд в бетонных стенах, но такими приспособлениями можно будет только прорезать границы штроб, а само углубление всё равно придётся выбивать перфоратором.

Набор инструментов

Штробление выполняется только с использованием специального оборудования. Есть механические варианты и электрические.

Механическое воздействие осуществляется при использовании одновременно молотка с зубилом. Хороший метод, который нельзя применить для всех поверхностей с одинаковым успехом. Более твердые материалы потребуют основательного подхода.

Долото и молоток

Электроинструменты разделяются на аккумуляторные и работающие от сети. Главное, чтобы питания было достаточно для поддержания мощности.

Устройство болгарка отлично прорезает края под укладку проводки, но выходит слишком много строительной крошки с пылью, быстро распространяющейся вокруг. Последствия подобных трудов вымываются далеко не за один подход.

Болгарка

Перфоратор используют отдельно, либо вместе с аппаратом. Пилой намечают границы, а середину удаляют отбойным приспособлением. Можно сразу выбивать лишнее сырье отбойником, но тогда не получится ровных краев. Понадобится заравнивать все вручную.

Перфоратор

Штроборез сочетает положительные качества обоих вышеописанных агрегатов, дополнительно располагая встроенным пылесосом.

<?php echo adrotate_group(4); ?>

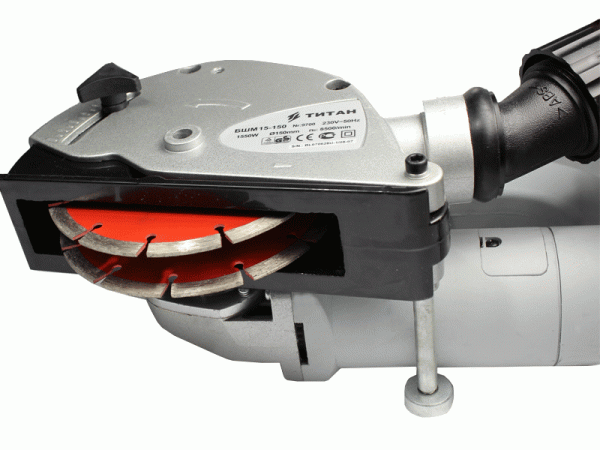

Штроборез

Аппарат имеет два алмазных диска малого диаметра, которые можно выставить на нужном расстоянии, отбойная часть, а по бокам плотные завесы, которые не дают грязи разлетаться по помещению. Отходы направляются к засасывающей трубе и удаляются аккуратно.

Штробление стен болгаркой

Проштробить бетонную стену можно даже небольшой болгаркой с диском диаметром 125 мм. За счет высоких оборотов (11000/мин), инструмент режет камень, застывший цемент и сталь. Недостатком подобного метода является выделение невероятного количества мельчайшей пыли. От нее не спасают никакие чехлы и пленки. Но быстрота работы того стоит. Кроме этого, в процессе изготовления канавок практически не тратятся силы.

Штробление болгаркой проводится так:

1. По линиям разметки делаются ровные параллельные надрезы в стене. Если диск немного ушел в сторону, то движение повторяется до достижения желаемого результата. Если на пути попалась арматура, то диск нужно заменить на тот, который предназначен для металла. После перепиливания прута снова ставится диск по бетону.

2. По материалу внутри разметки делаются прямые и поперечные надрезы. Это позволяет значительно ослабить структуру камня, сделав его хрупким. Чем больше будет разрезов, тем легче расчищать канавку, а результат окажется лучше.

3. Проводится выбивание стенового материала. Для этого может использоваться перфоратор в режиме «удар» или молоток и зубило. Точность достигается за счет предварительно вырезанных стенок канавок

Несмотря на довольно высокое качество конечного результата, болгарка делает не самые точные по направлению и глубине разрезы. Кроме этого, требуется длительная подготовка к работе: завешивание дверей мокрой тканью, изолирование всех стыков. Удаление образовавшейся пыли тоже является довольно длительным процессом, который может занять недели.

Подготовительный этап

Прежде чем взяться за инструмент, надо нарисовать план разводки и педантично продумать расположение всех необходимых выходов проводки, выключателей, розеток и точек освещения. Схема нужна для того, чтобы впоследствии при проведении поточного ремонта не повредить уже скрытые коммуникации. Её рисуют специальным карандашом прямо на плоскости, а потом фотографируют или переносят на бумагу, и сохраняют до следующего ремонта. Параллельные каналы, как правило, вырезают над полом или под потолком, а перпендикулярные проводят непосредственно к запланированным точкам подключения и выходам проводов. При этом надо расположить штробы так, чтобы новая проводка не пересеклась со старой. Глубину канала определяет толщина кабеля, но она не может быть меньше 3–4 см. Чтобы защитить помещение от пыли, завесьте двери старыми простынями, а вещи затяните плёнкой.

Важно! Старую проводку перед началом работ надо обесточить, а трубы водоснабжения перекрыть. Для поиска скрытой проводки используйте специальный детектор

Особенности штробления

Нарезка штробы имеет свои нюансы и нестандартные ситуации, при возникновении которых существуют, отличающиеся от общих, стандарты и правила.

Штробление стен под кондиционер

Чтобы установить бытовой кондиционер, который имеет два стандартных блока, понадобится штроба с особыми размерами. Ширина такой бороздки не менее 60мм, глубина — 50 мм.

Это нужно для того, чтобы вся проводка и другие элементы, необходимые для подключения кондиционера, свободно поместились в штробу и при этом не повредились.

Штробление деревянных стен

Правила техники пожарной безопасности запрещают штробить стены в деревянных зданиях, это касается и бань. При коротком замыкании возникает риск воспламенения стен от проложенной в них электропроводки. В этом случае используются специальные кабель-каналы.

Штроба в кафельном полу

Иногда приходится прокладывать проводку по уже приклеенной кафельной плитке. Такая работа выполняется только болгаркой или штроборезом с установленными на них алмазными дисками. Перфоратор или дрель не подойдут для этой цели, так как их применение может привести к появлению в кафеле сколов и трещин.

Монолитные стены

Штробление в монолитной основе может быть опасным для всей конструкции строения. Это связанно с тем, что все стены такого здания несущие и создают единую конструкцию. Их каркас из арматуры соединен друг с другом. Любое его нарушение может привести к катастрофическим последствиям.

Такие работы выполняются только в случае крайней необходимости, с получением соответствующих разрешений и с привлечением специализированных организаций.

Организация должна иметь лицензию на проведение штробления в монолитных стенах, профессиональный и исправный инструмент, квалифицированных работников.

Watch this video on YouTube

Watch this video on YouTube

Штробление потолка в панельном доме

Можно ли вообще штробить потолок и пол в панельном доме? Чтобы ответить на этот вопрос, нужно обратиться к ГОСТу и пункту запрещающем нарушение целостности конструкции строения, из-за которых может произойти обрушение.

Проведение таких работ в панельном доме подходит под этот пункт и несет в себе риск обрушения. Отсюда вывод: штробление потолка и пола в панельном сооружении запрещено.

Но специалисты все же допускают, что одиночная борозда имеющая глубину не более 10 мм., для подключения точки освещения, возможна, если других способов разместить проводку нет.

Как избавиться от пыли?

Защитить от большого количества пыли сможет инструмент идущий в комплекте с пылесборником. Тратиться на такое оборудование для проведения одного сеанса штробления нет смысла. Избежать сильного запыления помогут некоторые советы от профессионалов:

• Во время изготовления штробы использовать воду для смачивания места резки. Вода может подаваться по шлангу или при помощи напарника, который будет лить ее из любой тары.
• Использовать бытовой пылесос для сбора мелких частиц.
• В месте проведения работ закрыть поверхность пленкой.
• На дверь повесить мокрую ткань, а перед ней положить влажный коврик. Это поможет минимизировать попадание пыли и грязи в соседние комнаты.

Принимая во внимание советы и рекомендации специалистов, следуя нормам и не нарушая правила, штробление поверхности можно произвести самостоятельно. Исключая те случаи, где без помощи профессионалов всё-таки не обойтись

Как провести проводку в квартире своими руками?

Делаем открытую ретро-проводку своими руками

Какой лучше выбрать детектор скрытой проводки?

Разводка и скрытие телевизионного кабеля в квартире

Как выполнить прокладку силового электрического кабеля в земле

Как закрепить провода силового кабеля на стене — все способы

Основные правила и ограничения

В штробы укладываются коммуникации, которые не требуют систематического обслуживания, а по размеру не превышают 30% толщины стены.

Важно! По общепринятым строительным нормам штробление несущих стен и плит перекрытий в панельных домах запрещено, так как это может ухудшить несущие свойства всей конструкции и повредить слой, защищающий внутреннюю арматуру от коррозии. В монолитных домах глубина канала не может доходить до глубины залегания арматуры

1. Запрещено штробить по диагонали, разводка осуществляется либо горизонтально, либо вертикально. Наклон допускается только в случае параллельной наклонным стенам прокладке.
2. Горизонтальное штробление выполняется на расстоянии 15 см от плит перекрытия.
3. Удалённость прокладки вертикальной штробы от имеющихся дверных и оконных проёмов и углов — не менее 10 см, а от труб газа — 40 см.
4. Глубина и ширина канала должна равняться 2,5 см, а максимальная длина — не более трёх метров.
5. Допускается только один угол поворота штробы от коробки и до конечной точки.
6. Запрещается проделывать каналы и полости в стенах, сопряжённых с лестнично-лифтовым узлом.
7. В несущих перегородках штроба прокладывается максимально короткими путями.

Штроборез – что это за инструмент?

Штроборез – профессиональный инструмент, используется для штробления стен под проводку. Это усовершенствованная модель болгарки, которая применяется электромонтажниками. В устройство монтируются два алмазных диска, благодаря которым получается точная линия надреза с возможностью регулировки расстояния и ширины штробы. Режущие диски закрыты специальным кожухом. Они перекрывают место контакта со стеной.

Штробление штроборезом

В штроборезе предусмотрен отвод, в который вставляется шланг от строительного пылесоса. Благодаря всасыванию, обеспечивается штробление без пыли. После того, как сделаны срезы по всей длине штробы, излишки бетона, кирпича удаляются при помощи перфоратора. Недостаток у такой техники только один – высокая цена. Если за отечественный инструмент Интерскол вы отдадите 4500–5000 рублей, то за марки зарубежного производства (Bosch, Makita, Metabo) вам придётся выложить в среднем 30 000–55 000 рублей, в зависимости от того, из чего сделан корпус.

Что учесть перед тем, как начать работу?

Прежде, чем сделать штробу в стене, убедитесь, что на пути новой проводки не лежит старый кабель, а если он есть, проверьте, обесточен ли он. Определить это поможет специальный индикатор. Далее тщательно подготавливаем стены. Удаляем остатки старых обоев и других отделочных материалов, которые могут забить кожух рабочего аппарата и привести к короткому замыканию. Следующий этап – подготовка эскиза с пометками расположения будущей проводки, плана разводки выключателей и розеток.

Прежде, чем штробить зачищенные стены, при помощи рулетки и карандаша намечаем путь прокладки проводки и дополнительных элементов. Чтобы сэкономить время, используйте лазерный уровень. Если процесс работы от начала до конца выполняете лично вы, ознакомьтесь с нормативным документом СНиП 3.05.06-85, где подробно расписано, как правильно штробить стены. Выполнение прокладки проводов проводится параллельно основаниям конструкции – строго вертикально или горизонтально. Наклон штробы под углом допускается при прокладке электронных проводов в наклонных стенах (в мансардах).

Согласно нормам, горизонтальное штробление проводится на расстоянии 150 мм от плит перекрытия, вертикальное – на расстоянии не менее 100 мм от дверных и оконных проёмов, а от газовых труб отступите не менее 400 мм. Глубина и ширина штробы – не менее 25 мм, зависит от толщины кабеля. Для кабеля толщиной 1 см на 3 жилы глубина должна составлять 3–4 см. Средняя длина штробы – 3 м. Советуем спроектировать план разводки таким образом, чтобы свести к минимуму количество поворотов штробы к выключателю и розеткам. В идеале, у вас должен получиться один поворот от распределительной коробки до розетки или выключателя. Делать горизонтальные борозды в несущих конструкциях запрещено, это правило касается всех стен панельного дома.

Основные моменты учтены, приступаем к работе, а для соблюдения техники безопасности надеваем респиратор, защитные очки, открываем форточки для проветривания. Чтобы сэкономить время на последующей перепланировке, перед финишной отделкой отметьте при помощи маркера и рулетки расстояние от углов стен и потолка до штроб, сфотографируйте полученный эскиз. Так вы будете знать, где проходит проводка, и не ошибётесь с выбором места под дюбель или гвоздь.

Подготовка к штроблению

Штробление стен в домах под электропроводку требует тщательной предварительной подготовки, если есть желание выполнить ее на высоком уровне. Перед тем, как приступить непосредственно к штроблению, необходимо подготовить плацдарм для успешных действий:

1. Определить местоположение существующей проводки для предотвращения примыкания к ней в процессе работы, а также собственного травмирования электрическим током. Этот вариант актуален для б/у недвижимости, в частности панельных многоэтажек.
2. Сделать соответствующую разметку на кирпичной кладке или другой поверхности стен, которая определит направление укладки кабелей.
3. Обезопасить соседние помещения и вещи в них от пыли, которая будет рассеиваться в процессе работы.
4. Необходимо подготовить обрабатываемую поверхность: удалить обои, дюбеля, неровности, другие посторонние предметы.

Подготовка стен перед штроблением

Перед тем как штробить перфоратором, составляют план, в котором будут учтены:

• пути прокладывания кабеля;
• все розетки;
• выключатели.

Чтобы грамотно распланировать, нужны определенные знания, только тогда можно правильно сделать штробы. Составляя план, необходимо помнить о том, что в конструкции стены уже имеются кабеля, которые обязательно обходят стороной. Перед тем, как штробить стенку перфоратором, на нее и потолок наносят разметку.

Ряд процессов предполагает использование инструментов:

• карандаш и линейка;
• уровень, лучше лазерный;
• перфоратор;
• детектор для проверки наличия в стене кабеля;
• рабочие насадки: лопатки (пики), бур, коронки – они нужны для проделывания углубления под розетку.

Перед штроблением делают разметку

Полезные советы мастеров

Если нужно соединить две ближайшие точки, то штроба может иметь только один поворот, ведь провод в этом случае будет изгибаться, что станет причиной перегрева. Когда таких точек больше 2, перегрев может спровоцировать опасную ситуацию. Штробу можно резать с максимальной шириной в 30 мм, а глубина должна составить 25 мм максимум. От радиаторов отопления нужно будет отступить 400 мм, хотя специалисты рекомендуют делать отступ в 500 мм и больше. От самой высокой и низкой точек комнаты следует начинать штробить с отступлением 10 мм.

В помещениях несущие стены не должны подвергаться штроблению ни при каких обстоятельствах. А вот снаружи несущая стена может штробиться, даже если глубина борозды будет максимальной, это не скажется негативно на конструкции. Но на манипуляции с перегородками нужно получить специальное разрешение. Это правило должно строго соблюдаться, когда штробление ведется в панельном доме

На первых этажах штробление должно осуществляться с особой осторожностью, так как помимо крыши, стены удерживают всю конструкцию

Способы штробления стен

• Самый примитивный метод — с помощью ручного шлямбура. Процесс не быстрый и тяжелый, особенно применительно к бетонным стенам. Однако если расстояние небольшое, и под рукой нет электроинструмента, вполне осуществимо. Преимущество — небольшое количество пыли.
• Более продвинутый метод — с помощью дрели либо перфоратора (работа толстым сверлом). По намеченной линии высверливаются глухие отверстия на заданную глубину, затем штроба подравнивается шлямбуром (зубилом). В качестве развития способа — штробление коронкой по бетону для монтажа розеток (выключателей). Работа выполняется быстрее, но при этом выбирается много лишнего материала. При таком способе есть смысл уложить провод в гофр.
• Штробление стен под проводку перфоратором, в режиме отбойного молотка. Достаточно быстрый способ, в сравнении с последовательным сверлением и зубилом. Однако есть серьезные недостатки: штроба получается неравномерной, со рваными краями (придется потратить больше замазки). При работе образуется много пыли и осколков камня.
• Профессиональные строители пробивают штробы под электропроводку с помощью специального инструмента: штробореза. Если вы затеяли строительство или ремонт, такое приспособление можно и купить. Затраты быстро компенсируются удобством применения. Штроба вырезается с помощью дисковой пилы по бетону (может быть установлено два диска, на ширину штробы). Подошва снабжена направляющими колесами, что позволяет не тратить усилия на перемещение электроприбора по шершавой стене. Можно регулировать глубину погружения. Но главное преимущество — наличие камеры для отсоса пыли. С помощью шланга, штроборез подключается к строительному пылесосу, и работать можно, даже не вынося мебель из помещения. Полной механизации нет, после прохода по стене, требуется вручную выбить сердцевину. Это делается тем же шлямбуром, либо с помощью перфоратора. Штроборез позволяет легко выполнять работы в потолке. Для оператора положение поверхности не имеет значения — одинаково комфортно штробить вертикаль и горизонталь.
• Но самый популярный способ — использование угловой шлифовальной машинки (в просторечии — болгарки). Достаточно установить диск по камню, и эффективность работы будет не хуже, чем у специального инструмента. Производительность можно повысить, установив специальный диск-спарку. После проделывания направляющих разрезов, середина выбивается известным способом.
• Самый серьезный недостаток — огромное количество пыли, которая оседает не меньше часа. Поэтому работать необходимо в респираторе. Если вы строите новый дом, либо выполняете капитальный ремонт (с полным освобождением помещения от предметов быта), проблему можно игнорировать. При ремонте помещения, в котором вы продолжаете жить, надо искать способ, как штробить стены под проводку без пыли. Обычный пылесос, который будет удерживать ваш помощник, мало эффективен. Пыль разлетается во все стороны, даже если вы предварительно намочите стену.

Штробление стен из газобетона и кирпича

Газобетон отличается очень высокой прочностью, поэтому использование для работы с ними зубила и молотка трудно назвать разумным решением. На вопрос – чем проштробить бетонную стену – мы можем ответить: лучше всего штроборезом. Он позволит прорезать канавку в стене под проводку без пыли, с минимальными временными и трудовыми затратами. Но если вы, как и большинство обычных хозяев, не располагаете такой возможностью, воспользуйтесь перфоратором или болгаркой.

Кирпич – наиболее удобный материал для этой работы. Смесь цемента и песка, которая используется для связи элементов кирпичной стены, легко может быть выбита даже с помощью зубила и молотка, поэтому обустройство горизонтальной штробы не занимает много времени. А вот пробивание вертикальной канавки будет более сложным, поскольку в этом случае придется работать непосредственно с кирпичами.

Каким инструментом лучше штробить стены?

Сделать штробу можно при помощи следующих инструментов:

• Зубило и молоток. Это самый старый и наиболее дешевый способ, однако он связан с большими затратами времени и сил.
• Перфоратор, ударная дрель. Прокладка штробы этим инструментом в бытовых условиях производится наиболее часто.

• Электрическая болгарка. Этот агрегат позволяет сделать наиболее ровную канавку, но при этом его использование имеет существенный побочный эффект, связанный с сильным запылением рабочего помещения.
• Штроборез. Проштробить стену под проводку этим инструментом проще и удобнее всего, но люди, чья работа не связана с частым выполнением процедуры штробления, приобретают его крайне редко из-за высокой цены аппарата и узкой сферы использования.

Порядок выполнения этой операции одинаков, независимо от того, какой инструмент для работы вы выберете.

Штробление стен молотком и зубилом

Как было сказано выше, пытаться прорубить этими инструментами канавку для электропроводки в бетонной стене не стоит – такая работа будет очень долгой и утомительной. Но справиться ими с кирпичной стеной вполне реально. Производится эта процедура в следующем порядке:

• Зубилом углубить верхний и нижний край разметки.
• Поставив зубило поперек будущей штробы и нанося по нему удары молотком, выбить верхний слой сердцевины канавки.
• Снимая слои поочередно, углубить борозду на 2-2,5 см, пройдя зубилом и молотком по всей ее длине.

Когда канавка будет готова, из нее нужно удалить пыль и обработать грунтовкой. Когда она высохнет, уложить внутрь кабель, после чего зашпаклевать борозду (также можно заделать ее штукатуркой или гипсом).

Как сделать штробу с помощью перфоратора?

Перфоратором можно как штробить бетонную стену, так и проделывать электрическую канавку в кирпичной. Существуют специальные насадки, предназначенные для этой работы, одна из которых называется широким буром, а другая – лопаткой. Порядок действий при этой процедуре следующий:

• При помощи перфоратора с широким буром просверлить вдоль сделанной разметки отверстия глубиной 2-2,5 см. Расстояние между соседними лунками должно составлять 1-1,5 см.
• Сменить насадку на перфораторе, установив вместо бура лопатку.
• Проделать борозду, проходящую через все углубления. В нее будет укладываться провод.

Подробнее про штробление перфоратором на видео:

Преимуществом этого способа является скорость работы. Недостатком является то, что перфоратор не позволяет сделать ровную канавку, и проделанная штроба будет иметь рваные края.

Штробление стены болгаркой

Посредством этого инструмента можно с легкостью проделать электрическую канавку в любой стене – бетонной, кирпичной, покрытой штукатуркой. Для этих работ на болгарку надевается диск, имеющий алмазное напыление. Штробление производится в следующем порядке:

• Сделать при помощи болгарки в стене два параллельных надпила по всей длине нанесенной разметки. Глубина прорезанных линий и расстояние между ними должны быть приблизительно одинаковыми – 2-2,5 см.
• Перфоратором удалить из получившейся канавки центральную часть. Если перфоратора у вас нет, можно воспользоваться молотком и зубилом.

Чтобы она не покрыла всю комнату, желательно воспользоваться помощью другого человека, который во время работы болгарки будет держать всасывающий шланг работающего пылесоса около среза.

На видео пример штробления с поливом:

Прорезание электрической канавки штроборезом

Этот инструмент похож на усовершенствованную болгарку. Он оснащен двумя алмазными дисками, которые можно зафиксировать друг от друга на нужном расстоянии. Они закрываются кожухом, который не позволяет пыли разлетаться по комнате, и предотвращает биение штробореза об стену.

Регулировка положения дисков, которая предусмотрена конструкцией аппарата, позволяет изменять ширину и глубину проделываемой канавки. Кроме того, кожух инструмента оборудован отводом, к которому во время работы подсоединяется пылесос. Таким образом, пыль, образующаяся при работе, будет напрямую поступать в мешок для сбора мусора, что позволит сохранить помещение в чистоте.

Штроборез позволяет в кратчайшие сроки, а кроме того, без пыли прорезать канавку в стене, после чего из нее останется только удалить сердцевину. Как и в случае с болгаркой, это можно сделать дрелью с отбойником, или молотком и зубилом.

Про работу штроборезом на видео:

https://youtube.com/watch?v=RtIUVKq2bYk

Основные правила проведения работ самостоятельно

Перед началом выполнения работ необходимо ознакомиться с требованиями, изложенными в документе СП 76.13330.2016 (новая редакция СНиП 3.05.06-85), при нарушении нормативов потребуется переделка борозд. От корректности прокладки проводки зависит безопасность эксплуатации электрического оборудования в квартире или жилом доме. Перед укладкой кабелей в борозды необходимо проверить состояние изоляции, наличие трещин и надрывов не допускается.

Нормы и ограничения

Основные нормативные ограничения:

1. При прокладке борозд пересечение канавок не допускается.
2. Максимальное расстояние от распределительной коробки до точки подключения розетки или выключателя составляет 3 м.
3. Не допускается резка несущих стен (например, на территории Москвы запрет прописан в постановлении Правительства №508 от 25 октября 2011г.).
4. Вне зависимости от материала стен допустимая глубина борозды составляет 25 мм, что предотвращает повреждение прутьев арматуры абразивным инструментом.
5. При прокладке кабеля необходимо минимизировать количество изгибов, рекомендуется резать борозду с 1 переходом от вертикальной секции к горизонтали.
6. Запрещена укладка кабелей в зазор между бетонными плитами, поскольку при температурных деформациях возникает риск разрушения изоляции.

Требования по расположению борозд относительно элементов конструкции представлены в таблице.

Параметр	Минимальное значение, мм
Зазор между канавкой и горизонтальной поверхностью потолка	150
Расстояние от кромки дверного проема	100
Зазор между каналом и линией прокладки трубы централизованного газоснабжения	400
Толщина защитного слоя, нанесенного поверх уложенных в борозде кабелей	10

Заключение по теме

Изучив возможные способы штробления стен, можно сказать одно: универсального устройства для того, чтобы сделать канавку в один заход, пока не придумано. Зная возможности каждого инструмента и умея им пользоваться, можно делать своими руками качественные штробы, не привлекая профессионалов. Выбор приспособлений зависит от собственных финансовых возможностей, мастерства и объема предстоящих работ. Часть оборудования можно купить, а часть взять в аренду. Это позволит проштробить стены качественно, быстро, без лишних усилий и расходов. Получить необходимые навыки в работе можно, потренировавшись на участке стены, которая подлежит сносу.
