Как сделать 4-х скатную крышу: устройство, узлы

Составление чертежей

Сооружать крышу нужно только при наличии предварительно подготовленных чертежей с указанием размеров и расположения каждого элемента конструкции. Четырехскатная крыша для беседки, чертежи которой правильно разработаны, прослужит не одно десятилетие без ремонта и реконструкции.

Чертеж беседки с вальмовой кровлейИсточник pinterest.com

Проектирование осуществляется с учетом многих факторов:

  • вес стропильной системы;
  • вес кровельных и изоляционных материалов;
  • нагрузку осадков;
  • вес оборудования, которое будет установлено на крыше.

Прочность конструкции рассчитывается с некоторым запасом. Крыша должна выдержать дополнительные нагрузки, например, вес человека, который поднимется на нее для осмотра или очистки.

После окончания расчетов прочности определяется наклон скатов. На этом этапе принимаются во внимания климатические особенности региона и задуманный дизайн будущей беседки. В регионах с сильными ветрами не рекомендуется делать высокую кровлю. Дело в том, что чем выше конструкция, тем больше показатели ее парусности. Ветрам лучше противостоят пологие скаты, покрытые поликарбонатным или битумным материалом.

Чертеж беседки с пологими скатамиИсточник centermira.ru

Если для местности, в которой расположен участок характерно выпадение большого количества осадков, беседку лучше строить с высокой крышей. Подойдет наклон 50-60 градусов. В качестве покрытия в этом случае лучше выбрать металлочерепицу.

При проектировании крыши необходимо помнить о том, что для каждого отдельного кровельного материала существуют свои ограничения по наклону скатов. Кроме того, для разных покрытий есть свои рекомендации относительно шага стропильных ног.

Вентиляция мансарды

Вентиляция мансардных крыш может быть осуществлена без проблем естественным движением воздуха снизу вверх. Для этого следует только грамотно расположить все слои кровельного пирога. В некоторых случаях для улучшения выхода воздуха из помещения используют коньковые аэраторы.

Они устанавливаются вместо конька на в верхней точке крыши по всей длине ребра. Для предотвращения попадания в них различных посторонних предметов они защищены специальной решеткой. Вместе с естественными продухами, сделанными снизу в свесе, такой тип проветривания является отличной вентиляцией.

Его преимущества заключаются в следующем:

  • Обеспечивании эффективного проветривания помещения;
  • Поддержка оптимального микроклимата мансарды;
  • Продление срока эксплуатации кровли.

Для того чтобы установить коньковый аэратор, следует придерживаться определенных правил:

  • Угол ската крыша должен быть не более 45 градусов;
  • Наличие коньковых продухов;
  • Монтаж конька вентиляции по всему прогону;
  • Создание герметичности вентиляционного конька;
  • Расположение срезов конька на расстоянии 30 сантиметров от сквозных элементов кровли.

Если правильно расположить все части вентиляционной системы, мансарда будет хорошо проветриваться, как летом, так и зимой.

Вентиляция мансарды

Устройство стропильной системы своими руками

Опорой четырехскатной крыши служит стропильная система: ее изготовляют в основном из древесины хвойных пород. Для защиты деревянных элементов их обрабатывают антисептиками и антипиренами.

Стропильная система включает в себя:

  • Мауэрлат. Для изготовления этой опоры для распределения веса кровли по несущим стенами используется брус.
  • Стойки. Установка этих вертикальных поддерживающих элементов осуществляется поверх лежня или балок перекрытия. Они оберегают стропильные ноги от прогибов.
  • Стропильные ноги. При помощи диагональных стропил для четырехскатной крыши своими руками происходит формирование ребер вальмового ската. Одна их сторона устанавливается на конек, а вторая – на мауэрлат, под разными углами. Для определения вальмовой поверхности используются нарожники, фиксирующиеся на диагональные ноги. Трапециевидные скаты опираются рядовыми стропилами.
  • Затяжки. Так называют расположенные в горизонтальном положении балки. Они служат для стягивания стропильных ног, чтобы стены дома не распирались.
  • Подкос. Имеет угловое расположение по отношению к стропильным ногам. Таким образом достигается ликвидация прогиба, с упором подкосов на поверхность мауэрлата для четырехскатной крыши.
  • Обрешетку. Поверх нее настилают кровельный материал. Мягкое и рулонное покрытие потребует обустройства сплошной обрешетки, а твердая облицовка монтируется на решетчатую конструкцию.

Устройство стропильной системы и монтаж вальмовой крыши

Стропильная система является мощным каркасом, который должен выдерживать нагрузку всей кровли, включая слои кровельного пирога и покрывной кровельный материал. От того, насколько правильно и точно рассчитана нагрузка на стропильную систему, зависит прочность и надежность кровли.

Возводить стропильный каркас следует с установки элементов, необходимых для возведения стропильного каркаса:

  • Установка мауэрлата. Для этого в процессе возведения верхнего ряда боковых стен в них монтируют опалубку, в которую заливается бетонная смесь с установленными в ней крюками. К этим крюкам и крепят мауэрлат — деревянные брусья, к которым крепят основание каркаса;
  • Установка лежня для коньковой опоры с установкой на них вертикальных стоек;
  • На стойки опор крепится балка конька. Балка должна быть большого сечения, чтобы выдерживать нагрузку центральной части стропильной системы.

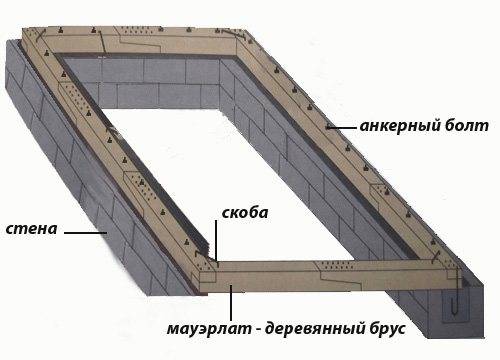

Установка мауэрлата

Когда основные части для установки стропильных ног подготовлены, следует приступить к креплению стропил.

Установку стропильных ног производят в следующем порядке:

  • Устанавливаются диагональные доски. Крепление нижней части стропильного бруса к мауэрлату производится путем врубки;
  • Крепятся центральные стропильные доски;
  • Устанавливаются угловые брусья стропил, крепление которых происходит к диагональным ногам;
  • Крепление затяжки. Располагают у конька для закрепления стропильных ног;
  • Установка центральных стоек. Стойки крепятся одним концом к коньку, другим — к ригелю (затяжке);
  • Крепление подкосов — балок, закрепленных на ригеле и стропильной ноге;
  • Установка шпренгеля — балки, которая крепится к закрепленной на мауэрлате доски одним концом и к стропильной ноге — другим.

Когда стропильные ноги установлены, к ним прибивается обрешетка.

Когда стропильная система готова, можно приступить к укладке слоев кровельного пирога, а далее — к внешнему покрытию кровли.

Чертеж стропильной системы

Чертеж стропильной системы конструкции

Чтобы самостоятельно сделать чертеж кровли, необходимо знать основные термины, применяемые проектировщиками и архитекторами. Перечислим главные элементы стропильной системы четырехскатной вальмовой крыши:

  1.  Конек – брус с сечением 50х150 мм, к которому крепятся стропила. Он расположен в центре двух трапециевидных скатов.
  2.  Диагональное стропило – балка, которая служит опорой для вальм. В некоторых источниках она также называется накосной ногой. Верхняя пятка диагональной стропилины опирается на один из концов балки конька.
  3.  Центральные промежуточные стропила. В шатровой вальмовой крыше их четыре. Центральные балки сходятся в центре конструкции, образуя крест.
  4.  Нарожники – короткие доски, опирающиеся на каркас вальм.
  5.  Промежуточные стропила – балки, которые образуют плоскость трапециевидных скатов на чертеже четырехскатной вальмовой крыши.

Кровельные материалы укладываются на обрешетку. Она крепится к стропилам под углом 90 градусов. Разреженную обрешетку используют под шифер и металлическую кровлю. Шаг укладки досок – несколько сантиметров. Под все остальные виды материала кровли обрешетку делают сплошной.

Вспомогательная конструкция четырехскатной вальмовой крыши состоит из следующих элементов:

  1.  Стойка. Служит опорой для конька. Стойки упраздняются, если планируется использовать пространство под вальмовой крышей.
  2.  Затяжка – важная часть стропильной системы. По совместительству является балкой перекрытия.
  3.  Кобылка. Деревянный брусок, который используется для устройства свеса при недостаточной длине стропильной ноги.
  4.  Ветровая балка. Благодаря этому элементу, кровельная конструкция имеет высокую устойчивость к плохим погодным условиям. Ветровая доска соединяет несколько стропил в одной плоскости ската.
  5.  Мауэрлат – основа для монтажа стропильной системы. Его назначение – привязка каркаса крыши к стенам дома. Мауэрлат представляет собой брус с сечением 100х100 или 150х150.
  6.  Шпренгель. Задача этого структурного элемента – усилить основную несущую конструкцию. Шпренгель крепится по углам к мауэрлату и диагональным балкам.
  7. Подкосы. Располагаются под наклоном к стропильным ногам.

Расстояние между стропилами и нарожниками на чертеже называют прогонами. Эта величина рассчитывается по специальным формулам. Зависит от веса элементов кровли, максимально возможного количества осадков в регионе строительства и силы ветра. Также рассчитывать необходимо высоту конька, угол наклона стропильных ног и их длину. Самой сложной для вычислений является ломаная вальмовая схема крыш.

Наиболее распространенные виды креплений деревянных балок между собой – пластины и уголки. Реже используют вязальную проволоку, саморезы и кронштейны. Чтобы предотвратить деформацию деревянных балок из-за усадки, следует выбрать скользящую систему в креплениях уголков.

Водослив на крышах

Завершающим этапом монтажа кровли является оборудование его водосточной системой. Здесь возможна дополнительная отделка всей конструкции за счет выступающих за габариты здания частей скатов или балок затяжки.

Крепление водосборных желобов производится по месту с учетом их наклона к водосборным вертикальным трубам. Стоит отметить, что такие конструкции чрезвычайно важны для домов любого типа. Так, водосливы не только обеспечивают сухость фундаменту дома, но и позволяют в зимнее время года избежать образования наледи и обмерзания.

С помощью простого монтажа водосливов можно не только уберечь свой дом от сырости, но и значительно увеличить его срок эксплуатации.

https://youtube.com/watch?v=n_Yr2QB3diM

Видео описание

Беседка-летняя кухня:

Беседка 3 на 4 из дерева

Беседку данного типа можно приобрести в готовом виде или построить из заранее подготовленных деталей на участке. Она довольно удобна для обустройства небольшой зоны отдыха. На этом примере видно, что четырехскатная крыша для беседки 3х4 идеальна по форме и дизайну.


Деревянная беседка для дачи Источник www.naves.md

Беседка-терраса с летней кухней

Представленный ниже вариант беседки демонстрирует возможность использования полностью открытых конструкций, состоящих из опор и навеса. Чтобы скрыть площадку от посторонних глаз и защитить расположенную в ней технику и мебель от дождей, можно использовать занавеси из влагостойкой ткани.


Беседка с летней кухней Источник pinterest.com

Беседка 3 на 3

Ажурная компактная беседка, которая подойдет для небольшого участка. Она занимает немного места, при этом очень эстетично выглядит. Вальмовая крыша надежно защищает беседку от дождя, ветров и солнечных лучей. Крыша для беседки 3х3 может быть двухскатной или шатровой, вальмовая конструкция делает ее крепче и долговечнее.


Ажурная беседка для дачи Источник lineyka.net

Беседка из камня и дерева

Вариант основательной стильной беседки, которая не была бы такой солидной и презентабельной с простой двускатной или плоской кровлей

При создании подобной летней постройки следует особое внимание уделить прочности деревянных опор, так как на них будет установлена достаточно увесистая крыша


Беседка в ландшафтном дизайне Источник doma-mechty.com

Зимняя беседка

Ниже выложено изображение беседки, которая может использоваться в зимнее время. С трех сторон она ограждена стенами из бруса или сип панелей. Лицевой фасад полностью остеклен, чтобы внутри всегда было достаточно естественного света. Такие беседки имеет смысл сразу строить с мангалом, русской печью или камином.

Зимняя беседка

Ниже выложено изображение беседки, которая может использоваться в зимнее время. С трех сторон она ограждена стенами из бруса или сип панелей. Лицевой фасад полностью остеклен, чтобы внутри всегда было достаточно естественного света. Такие беседки имеет смысл сразу строить с мангалом, русской печью или камином.


Зимняя беседка для загородного участка Источник www.stroyportal.ru

Виды стропильных систем

При строительстве четырехскатной стропильной системы особенное внимание должно уделяться достаточно мощному основанию начиная с фундамента и заканчивая несущими стенами объекта. Данная конструкция возводится на мощных опорных сооружениях, которые должны соответствовать строительным нормам

Существует несколько видов четырехскатных стропильных систем, отличаются они в первую очередь конструкцией самих стропил, а отсюда, формой и этапами монтажа. Виды четырехскатных стропильных систем:

  • Шатровые — это четыре треугольных ската, сходящиеся вверху в одной точке, отсутствие конькового прогона;
  • Вальмовые, классические конструкции — состоит из двух скатов треугольной формы и двух условно напоминающих трапецию, имеют конек, в отличие от шатровой;
  • Полувальмовые — состоят из четырех скатов, но торцевые скаты (вальмы) не доходят до карниза.

Шатровые крыши

Шатровая крыша бывает не только четырехскатной, она может иметь несколько необычную форму со множеством скатов и соответственно углов. Такой «шатер» органично смотрится на круглом строении, так как сам является симметрично круглым. Мы же будем рассматривать шатровую крышу с четырьмя скатами, каждый из которых имеет форму равнобедренного треугольника.

На шатровой кровле, при правильно выполненном уклоне, снеговые сугробы не задерживаются, что не создает дополнительной нагрузки. Также при качественно выполненном «скелете», такая система устойчива к ветровым нагрузкам.

Данную конструкцию не рекомендуют возводить на объектах с большой площадью, так как устройство может получиться непрочным. Такую кровельную систему возводят, если соблюдены следующие условия:

  • покрываемый объект должен иметь квадратную форму;
  • внутри объекта обязательное наличие несущей опоры либо стены.

Последний пункт подразумевает собой наличие в конструкции стойки, которая будет опираться на опору, а сверху будет поддерживать место соединения стропил.

Вальмовые

Вальмовыми называют торцовые скаты. Они проходят от конька до карниза. Другие скаты имеют трапецеидальную форму. Вальмовая конструкция предполагает угол уклона менее 40 градусов, а также присутствие диагональных усиленных стропил, которые крепятся к углам постройки.

Диагональные (накосные) стропила исполняют роль основных поддерживающих элементов, поэтому изготавливаются из крепкого бруса или сдвоенной доски.

Монтировать стропильную систему достаточно не просто. Прежде чем приступать к монтажу следует тщательно произвести расчет

Уделить внимание следует соотношению двухскатного и вальмового элементов. Это определит, насколько качественным будет сооружение

Устройство системы начинают с мауэрлата, с обязательной укладкой под него двухслойной гидроизоляции.

Полувальмовые — ломаные

Также этот тип конструкции относят и к двухскатной ломаной конструкции. Полувальмовые крыши очень удобны для строительства большой мансарды, является самым популярным вариантом для загородного строительства, поскольку полезное пространство умножается почти на два раза.

Полувальмовая четырехскатная кровля

При устройстве данной системы в первую очередь возводят каркас, который будет играть роль опорной базы для прогонов, поддерживающих стропильные ноги. Рекомендуется разбить строительство «скелета» на три этапа:

  1. Создать п-образные элементы, состоящие из стоек и мансардных балок перекрытия.
  2. Монтаж трех прогонов, два из которых крепятся к углам п-образных элементов, а один выступает в роли конькового прогона и укладывается по центру мансардных балок на две стойки.
  3. Завершающая часть — монтируются стропильные ноги.

Составляющие стропильной конструкции:

  • Мауэрлат – основание всей системы;
  • Прогон – рекомендуется применять не менее трех прогонов;
  • Кобы́лка — удлиняет стропильную ногу – элемент для свеса и обрешетки;
  • Наро́жник — укороченная стропильная нога;
  • Затяжки – используются для крепления элементов системы;
  • Обрешетка – монтируется после устройства и укрепления всей системы;
  • стропила рядовые – крепятся от мауэрлата к коньковому прогону;
  • стропила диагональные (накосные) – монтируются от углов мауэрлата.

Расчет параметров шатровой крыши

Как и для строительства любой крыши нужно сделать точные расчеты. Начинать выполнять расчеты можно после того, как выбрана форма кровли, а также угол, под которым будет выполнен наклон скатов.

Зачастую за основание шатровой крыши берут квадрат, при этом варианте равнобедренный треугольник – боковые грани крыши.

При использовании за основание квадрата, расчеты производятся так:

  1. вычесть площадь треугольника (то есть площадь ската);
  2. полученный результат умножается на четыре;
  3. высчитать площадь равнобедренной трапеции (то есть площадь свесов карниза);
  4. все полученные значения сложить.

Создание проекта

Прежде чем начать строительство, необходимо создать ее проект и чертежи, чтобы избежать ошибок в процессе монтажных работ. После того, как определена длина и ширина дома, производят следующие вычисления:

  • Расчет угла наклона скатов. Этот показатель определяют исходя из трех условий – ветровой нагрузке, количества выпадающих осадков и выбранного кровельного материала. Для местности, где дуют сильные порывистые ветра выбирают угол наклона ската менее 30 градусов, чтобы снизить эффект парусности. В районах с обильными осадками, напротив, стоит предпочесть более крутые скаты, от 60 градусов и выше, чтобы на них не скапливалась вода и снег. Для зон с умеренным климатом, как средняя полоса России, подойдет четырехскатная крыша с уклоном в пределах 40-50 градусов. Для каждого кровельного материала рассчитаны минимально допустимые углы наклона скатов, представленные в справочной таблице, с которой необходимо свериться.
  • Расчет высоты конька. Чтобы определить высоту конька, придется вспомнить школьные уроки геометрии. Так как угол наклона скатов мы уже определили, а основание было нам известно, вычислить его помогут тригонометрические элементарные формулы.

Шатровая крыша своими руками фото, видео, особенности процесса

Возведение шатровой крыши лучше начать с малых архитектурных форм (к примеру, крыши гаража или открытой беседки). Прекрасный повод для изучения технологии строительства крыши и дальнейшего совершенствования навыков в работе.

Обустройство каркаса

Каркас такой крыши отличается простой конструкцией и состоит из четырех диагональных стропил и восьми подкосов (на каждое стропило приходится по два подкоса).

Монтаж крыши всегда начинается со строительства каркаса

Важно понимать, что для деревянных домов каркас опирается на верхние венцы, для домов из пенобетона и кирпичных домов – на мауэрлат

Установка опорных брусьев и мауэрлата

Для привязки мауэрлата советуем выполнить монтаж армопояса и закладных элементов. Для создания мауэрлата применяют деревянные брусья, которые закрепляются между собой прямым замком по всему периметру.

Способы крепления мауэрлата:

используя стропильные шпильки;

с применением стальной проволоки;

с помощью анкерных болтов.

Крепление мауэрлата с использованием проволоки выполняют путем закладки проволоки из стали на расстоянии 20-30 мм. Как только кладка высохнет, проволокой обвивают брус, после чего закрепляют ее концы.

Шпильки для крепления стропил имеют Г-образную форму и глубину погружения в бетонную подушку до 450 мм. Мауэрлат размещают и просверливают отверстия для установки шпилек. Далее шпильки устанавливают по месту, после чего закручивают гайкой.

Независимо от того, какой способ крепления мауэрлата Вы выбрали, нужно предусмотреть гидроизоляционный слой. Перед введением шпилек материал гидроизоляции прокалывают. После заливки бетоном нужно рассчитать резьбу шпилек, пока бетон не успел застыть.

Крепление мауэрлата на анкерные болты выполняют прямо в армопояс перед заливкой. Чтобы произвести разметку отверстий под анкерные болты, нужно подготовить доску и разметить на ней места установки. Далее доску прикладывают к грани мауэрлата и согласно разметке высверливают отверстия. Мауэрлат после подготовки надевают на болты, подкладывают шайбу, затем закручивают гайку.

Обустройство стропильной системы

Произведя выравнивание мауэрлата по периметру крыши, можно приступать к монтажу стропильной системы, а именно диагональных стропил, находящихся по диагоналям шатровой крыши. При этом учтите, что основная нагрузка системы приходится как раз на диагональные стропила. Диагональные балки отличаются значительной длиной и существенным весом.

Их установка производится по расчетной безраспорной или распорной схеме, по которой стропильная нога балки может упираться в балку или мауэрлат. Угол наклона стропил может быть до 23°. Вторая пара стропил устанавливается точно таким же способом. После установки диагональных стропил к ним примыкают по 2 коротких подкоса.

Полезные советы при возведении шатровой крыши

Согласно выбранному проекту, все операции при строительстве шатровой крыши – строительство обрешетки, устройство ендовы, обрамление проемов и труб производят при установке стропильной системы. Точное соблюдение технологии строительства обеспечат прекрасный результат.

Какой крепеж выбрать для строительства шатровой крыши

Выбору крепежа для строительства крыши нужно уделить особое внимание

Чтобы соединить все компоненты стропильной системы, нужно задействовать такой металлический крепеж:

перфорированные гвоздевые и зубчатые пластины;

хомуты, скобы, гвозди и шурупы;

перфорированные стальные уголки;

ползунки и салазки для крепления стропил.

Более того, могут понадобиться деревянные изделия:

  • пластины и нагели;
  • накладки при шиповом соединении;
  • треугольные бруски.

Крепеж лучше выбирать высокого качества, потому что шатровая крыша стропильной системы должна иметь высокую прочность.

Возможно Вам будет также интерестно:

  • выравнивание мауэрлата
  • Г-образная форма
  • гвозди
  • деревянные брусья
  • диагональные балки
  • заливка бетона
  • крепление мауэрлата
  • материал гидроизоляции
  • металлический крепеж
  • монтаж стропильной системы
  • накладки при шиповом соединении
  • обустройство стропильной системы
  • перфорированные гвоздевые пластины
  • пласти накосной стропилы
  • пластины и нагели
  • проволока из стали
  • скобы
  • способ крепления мауэрлата
  • строительство шатровой крыши
  • стропильная нога балки
  • треугольные бруски
  • угол наклона стропил
  • уложить на ребре
  • установка опорных брусьев
  • установка шпилек
  • хомуты
  • шатровая крыша
  • шпильки для крепления

Материалы для монтажа кровли

Как и двускатная, вальмовая крыша состоит из мауэрлата, затяжек, стропил, опорных стоек, конькового бруса и обрешетки. Отличие второй конструкции состоит в расположении стропил и их длине. Для четырехскатной крыши рекомендуется использовать пиломатериал из сосны или лиственницы, хорошего качества, без дефектов, с максимальной влажностью 22%.


Крепление мауэрлата к стене

Стропила изготавливают из досок сечением 50х100 мм; если же площадь крыши очень большая, лучше брать доски 50х200 мм. Для мауэрлата нужен цельный брус сечением не меньше 150х150 мм. Дополнительно потребуются металлические шпильки с резьбой для крепления мауэрлата, доски для обрешетки и накладные металлические пластины, с помощью которых производится соединение деревянных элементов.


Металлические шпильки с резьбой для крепления мауэрлата

Пиломатериал перед сборкой кровли обязательно пропитывают антисептическим средством.

В процессе работы потребуются инструменты:

  • ножовка;
  • строительный уровень;
  • отвес и рулетка;
  • молоток;
  • дрель;
  • шуруповерт;
  • стамеска;
  • дисковая пила.

Разновидности стропил и кровель

Для четырехскатной кровли устанавливают систему стропил по висячей и наслонной технологии, в зависимости от используемого способа крепления. Висячую конструкцию создать сложнее и для ее ремонта необходимо больше трудозатрат.

Проще, сделать наслонную стропильную конструкцию. Обычно, эту конструкцию применяют, если у здания есть промежуточные опорные столбы или несущая стена посредине.

Опора дает возможность сделать длину пролета, перекрываемого наслонными стропилами, больше. Нередко, эту систему используют при возведении четырехскатных крыш с небольшим уклоном.

Вальмовые кровельные конструкции

Угол уклона скатов у такой кровли не должен превышать 40 градусов, в конструкции должны быть использованы накосные стропила, установленные в направлении углов здания.

Элементы кровли такого вида называют диагональными. Именно они воспринимают основную нагрузку, приходящуюся на кровлю, по этой причине, их делают из двойной доски или качественного бруса.

При изготовлении таких прогонов, сложность представляет их длина. Чтобы увеличить ее, используют способ, применяемый при изготовлении сборных стропил, соединяемых из 2 частей. Места соединений подпирается стойкой, повышающей надежность соединения.

Кроме того, для вальмовых крыш необходимо устанавливать дополнительные стропила, длиной короче основных. Их используют на треугольных скатах, устроенных вместо фронтонов обычной кровли.

Если длина стропил превышает 7 м, под них желательно установить усиливающую стойку. Если используется ЖБ перекрытие, то допустимо устанавливать стойку непосредственно на него, но здесь необходимо помнить об устройстве гидроизоляционной прослойки.

Шатровые кровли

Конструктивно, стропила шатровых скатных кровель немного отличаются. Разница состоит в том, что в этом случае не используются вальмы, так как скаты крыши одинаковы по форме и по площади. Конек тоже тут не используется, по этой причине работы могут быть сложнее, чем при постройке вальмовой кровли.

Не желательно использовать четырехскатные крыши больших построек, ведь надежность такой кровли меньше.

Используют такие конструкции при соблюдении 2 условий:

  1. Дом должен быть квадратной формы.
  2. В центре постройки существует опора или несущая стена способная выдержать стойку.

Ломаные кровли

Ломаная кровля двускатной крыши фактически имеет 4, а не 2 ската. Чаще всего их используют для увеличения мансардного помещения. Такой способ хорошо подходит для дома в частном секторе, благодаря тому, что при одинаковой площади здания жилая площадь увеличивается почти в 2 раза.

Устраивая ломаные кровли, часто, заранее создают каркас, служащий в качестве опоры для прогонов, поддерживающий ноги стропил.

В общем случае, строительство такой крыши может быть разбито на 3 этапа:

  1. Сначала устанавливают элементы П-образного вида, из балок и стоек перекрытий мансарды.
  2. После этого устанавливают прогоны из качественного бруса. Ноги стропил скатных кровель этого вида требуют использования минимум 3 таких элементов. Из них 2 размещают на углах П-образных элементов, а коньковый прогон устанавливают на особые стойки, находящиеся в середине балок перекрытия мансарды. Так создается прочная конструкция, способная выдержать кроме массы стропильных ног, вес выпавшего снега и сильную нагрузку от порывов ветра.
  3. Последний этап – установка ног стропил, которые необходимо размещать по предварительно подготовленному шаблону.

Этап ІІ. Заготовка конструктивных элементов

Итак, если вы взяли готовый чертеж крыши или набросали его сами и уверены в будущем качестве, самое время заготовить необходимые элементы стропильной системы. А для этого сначала разберемся с тем, как правильно они называются.

Итак, первое, о чем вам придется позаботиться перед тем, как построить четырехскатную крышу – это мауэрлат.

Это балка квадратного либо прямоугольного сечения, которую вы уложите на верхнюю часть стен по всему периметру дома. Она станет опорой для стропил, которые будут передавать на нее нагрузку, и именно эта доска распределит равномерно вес всей крыши на стены дома и фундамент. Идеальный вариант –использовать в качестве мауэрлата брус сечением 15 на 10 см.

Далее вы будете строить стропильные ноги– это основной элемент, который будет создавать собой уклон крыши. Стандартные стропила изготавливаются из доски 50 на 150 мм, а диагональные – 100 на 150 мм.

Понадобятся вам и затяжки, главная задача которых – препятствовать смещению стропильных ног в стороны. Сами затяжки вы будете фиксировать и соединять нижними концами, и для этого запасите доски параметром 50 на 150 метров.

А вот сверху и диагональные стропильные ноги, и стандартные стропила будут сходиться и закрепляться между собой в коньке. Для этого возьмите брус 150 на 100 мм.

Далее, по центру двух противоположных сторон должна быть поперечная балка – лежень, которая служит опорой для стоек, а они, в свою очередь, поддерживают коньковый прогон. Для этой цели подойдет брус с сечением 100 на 100 мм или 100 на 150 мм.

Откосыстанут подпоркой для стропил, который препятствует их сдвигу. Такие вы должны установить их под углом к стойке, для этого возьмите такой же материал, как на лежень.

Далее, важной деталью будет стойка– вертикальный элемент каркаса крыши. Она станет служить опорой для конька

Изготовьте ее из такого же материала, что и мауэрлат.

Не забывайте также о ветровой доске – это горизонтальный элемент, который связал между собой все нижние концы стропил. Вам нужно будет прибить ее к стропилам по внутреннему периметру кровли и таким способом подчеркнуть линию ската. Для этой цели подойдет доска 100 на 50 мм.

А вот для наружной стороны вам понадобится еще одна доска – кобылка, из такого же материала. Такое странное название это доска получила с тех времен, когда ее делали вырезной, в виде лошадиных морд.

А вот самые необычный и сложный элемент четырехскатной крыша – это шпренгель, который придает жесткости всей конструкции. Его главная задача – связать все горизонтальные и вертикальные элементов. Он тоже монтируется под углом, и изготавливается из бруса 100 на 100 мм:

И наконец, если речь идет именно о вальмовой крыше, то единственный элемент, который присутствует исключительно в вальмовых крышах, – это нарожники. Они представляют собой укороченные стропила, которые опираются на диагональной стропильную ногу. Их вы можете изготовить из доски 50 на 150 мм.

В жизни все эти элементы выглядят так:

Подумайте также об утеплителе, гидроизоляционной пленке и доборных кровельных элементах:

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
