Шведская стенка: как сделать из дерева, металла и пластика – для детей и всей семьи

Основные требования

Для простых упражнений на шведской стенке можно привязать обычную лестницу к стрехе или потолочной балке, как делали финны старого времени. Но шведская стенка для расширенного и полного комплекса физических упражнений устроена уже по-иному.

Размеры спортивно-оздоровительной шведской стенки должны быть таковы:

  1. Пролет по перекладинам (длина перекладины) – 800-900 мм;
  2. Для домашней и детской шведских стенок при недостатке места в помещении допускается уменьшать длину перекладин до 600 мм;
  3. Расстояние между осями перекладин по высоте – 150 мм;
  4. Если на стенке будет заниматься только ограниченный круг взрослых, расстояние между осями перекладин по высоте допускается увеличивать до 220-260 мм сообразно комплекции пользователей. Диапазон 150-220 мм анатомически и физиологически «глухой», заниматься будет неудобно;
  5. Диаметр перекладины 40 мм для взрослых и 24-30 мм для детей разного возраста (подробнее см. материалы об устройстве домашнего спортивного уголка);
  6. Расстояние нижней перекладины от пола – 150-220 мм;
  7. Количество перекладин – 12-18 для взрослых и 10-15 для детей;

Даже при самых несложных упражнениях в медленном темпе на спортивные снаряды приходятся динамические нагрузки, много превышающие вес занимающихся. Статические нагрузки от детей меньше, а динамические относительно веса тела ребенка больше, чем от взрослых. Поэтому шведская стенка для полного комплекса упражнений взрослых должна выдерживать в течение 20 мин без нарушения собственной конструкции и крепления к строительным конструкциям груз, подвешенный к середине любой из перекладин (или, при приеме в эксплуатацию и годовом освидетельствовании, ко всем поочередно) груз весом:

  • 180 кг – для полного комплекса регулярных упражнений взрослыми в 2-3 и более смены ежежневно.
  • 150 кг – домашняя или для детских спортивных состязаний.
  • 120 кг – детская домашняя.

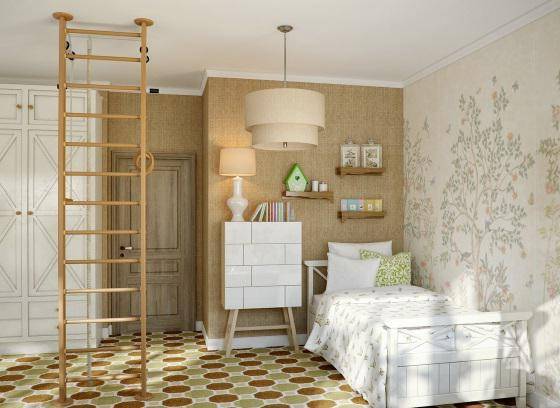

Шведская стенка для детей в квартиру: описание комплекса

Шведская стенка для детей, фото наглядно это подтверждают, представляет собой функциональный тренажер, состоящий из лестницы от пола до потолка, которая заканчивается турником и устанавливается возле стенки, и дополнительных спортивных снарядов в виде каната, веревочной лестницы, колец, брусьев и т. д.

Самым простым вариантом шведской стенки является рама с поперечными перекладинами, но такой турник можно комбинировать с другими приспособлениями для занятий спортом

Это идеальное решение для полноценного физического развития ребенка любого возраста. Спортивный комплекс позволяет укреплять мышцы, формировать правильную осанку, развивать ловкость и выносливость ребенка. Регулярные занятия способствуют тренировке и укреплению сердечно-сосудистой системы, улучшению координации движений, укреплению иммунитета. Выполнение упражнений на лестнице является хорошей профилактикой плоскостопия.

Спортивная шведская стенка, установленная в квартире, является незаменимым тренажером в зимний период, когда дети мало времени проводят на улице. Комплекс имеет компактную конструкцию, которая не занимает много места. Однако, благодаря тому, что на нем можно закрепить дополнительный спортивный инвентарь, можно выполнять различные физические упражнения, что подтверждают универсальность домашнего тренажера.

Несмотря на все положительные стороны шведской стенки, не стоит забывать о недостатках тренажера. Спортивный комплекс представляет собой высокую лестницу, которая может стать объектом различных травм для ребенка при неаккуратной ее эксплуатации и неправильной установке. Во время занятий ребенка на тренажере присутствие взрослого человека обязательно.

Распорная шведская стенка, которая рассчитана для детей от трех лет и дополнительно оснащена канатом, лесенкой и кольцами

Сегодня производители выпускают различные вариации шведских стенок, где некоторые модели имеют довольно габаритные размеры, что не подходит для маленьких квартир. Покупая шведскую стенку из дерева, следует учитывать, что данный материал имеет невысокую прочность, негативно реагирует на механические нагрузки, высокую температуру и воду.

Еще одним немаловажным недостатком является статичность конструкции большинства моделей, которую нельзя перемещать из одного места в другое. Монтаж комплекса требует соблюдения определенных правил, одним из которых является конкретное месторасположение тренажера для его безопасной эксплуатации, что не всегда гармонично вписывается в дизайн интерьера помещения.

Подготовительные работы для изготовления шведской стенки

Изготовить спортивный снаряд можно из двух видов: дерева или металла. Каждый имеет свои преимущества. Деревянная шведская стенка изготавливается из натуральных материалов, легко и органично вписывается в дизайн помещений, изготовление занимает мало времени. Металлическое изделие гораздо прочнее, и выдержит вес даже нескольких детей или взрослых. Но оно требует навыков работы со сварочным аппаратом, что доступно не каждому.

Спортивные стенки бывают деревянные и металлические

Независимо от выбираемого материала, на первоначальном этапе строительства необходимо подготовить чертежи будущего снаряда. Это поможет рассчитать правильные параметры, ведь высота стандартной квартиры не превышает 2,7 м. Помимо этого, в чертеже необходимо учесть расстояние между двумя стойками, чтобы правильно отмерить перекладины. Учесть габариты будущего спортивного снаряда, чтобы вписать его в уже имеющийся интерьер. Чертежи помогут определить правильное соединение стенки и перекладины, подогнать размеры, и наметить крепления.

Размеры стенки должны быть таковы, чтобы она не касалась пола на случай подстилания ковра или коврового покрытия. Сверху она также не должна задевать потолок, чтобы можно было легко снимать перекладину для виса. Высота должна быть безопасной для детей.

Чертежи деревянной спортивной стенки для домашних тренировок

Т-образный вариант

Более разнообразная шведская стенка по сравнению с предыдущими моделями. Выглядит как лестница с, расположенными по обе стороны, рукоходами (короткими горизонтальными лестницами). Соответственно, цеплять необходимые снаряды можно как с одной, так и с другой стороны, и они не будут мешать друг другу.

Плюсы: эта разновидность небольшого по габаритам спортивного комплекса позволяет одновременно тренироваться нескольким детям. Или взрослому и ребенку, чтобы показывать упражнения наглядно.

Минусы: для установки этой конструкции понадобится больше места. Для малогабаритных помещений не самый удобный вид тренировочного уголка.

Крепление к стене

Крепить шведскую стенку к стене стальными уголками и саморезами, как часто делают мастера-любители, неправильно. Стоит одному уголку надломиться от усталости металла (что вероятнее всего как раз во время занятий), как все крепление может враз оторваться. Крепление взрослой шведской стенки к несущей стене возможно в 4-х или 6-и точках. Детскую желательно крепить в 2-х точках, см. далее.

В 4-х точках шведская стенка крепится подпятниками на 3-4 самореза в дюбелях каждый, см. выше. Это крепление в основном для людей небольшого веса (до 70 кг). Нижняя пара подпятников располагается посередине между первой и второй перекладинами, а верхняя – между 2-й и 3-й сверху.

При креплении на 6 точек нижние две располагаются поближе к полу, но не менее чем в 0,75 ширины тетивы от ее нижнего края. Если, скажем, тетива шириной 150 мм, то расстояние нижних точек крепления от пола – 100 мм. Верхние точки намечают посредине между последней и предпоследней перекладинами, а средние – посредине между нижними и верхними, но так, чтобы они пришлись и на середину расстояния между перекладинами.

Шведскую стенку на 6 точек крепят, как правило, анкерными болтами от М10, но диаметром по телу болта не более 1/3 толщины тетивы и не более 1/2 ее толщины под головку с шайбой. Под болты с шайбами в деревянных тетивах сверлят ступенчатые сквозные отверстия. Глубина большего отверстия (под головку) – на половину ширины тетивы. В стальных тетивах сверлят ровные отверстия под тело болта. Заглубление анкеров в несущую стену (помимо толщины отделки):

  • В бетон – от 100 мм.
  • В кирпич – от 110 мм.
  • В дерево – от 130 мм.

Как выбрать?

Выбирая шведскую стенку, нужно предварительно найти ей место, от него, в какой-то степени, будет завесить вид конструкции. Это может быть простая лестница на стене либо снаряды, свисающие с потолка. Просторная территория может позволить себе большой спортивный комплекс. Некоторые умельцы на небольшой площадке размещают максимум тренажёров, совмещая спорткомплекс со спальным местом или зонами для игр и учёбы.

Для малышей в спортивный инвентарь вводят качели, горки, домики. Чем взрослее ребёнок, тем серьёзнее тренажёры ему понадобятся. Если тренировки проводятся вместе с родителями, приобретается металлическая стенка

Для тех, кто предпочитает древесину, стоит обратить внимание на ясень, как на более прочный материал

При выборе шведской стенки учитываются наклонности ребёнка — чем он больше предпочитает заниматься — а если растёт маленький спортсмен, приобретаются снаряды по совету тренера.

Турник и упор

Простая перекладина для подтягивания и удержания угла ногами на весу существенно расширяет функциональные возможности шведской стенки. Детская шведская стенка без турника вообще теряет большую часть своих развивающих качеств. Простую стенку-лестницу несложно дополнить навесным держателем перекладины для подтягивания и др. статических упражнений (без резких движений).

Чертежи шведской стенки с деревянным навесным держателем турника даны на рис. (верхний кронштейн держателя справа вверху; нижний – там же внизу).


Чертежи шведской стенки с навесным деревянным держателем турника

Другие варианты исполнения навесного турника и ручного упора для шведской стенки показаны на след. рис.:


Варианты конструкции навесного турника и упора для рук на шведскую стенку

Ручной упор позволяет заниматься на шведской стенке уже весьма опытным и физически развитым пользователям, поз. 4 и 5. Для деревянного навесного упора нужно брать идеально однородное без дефектов дерево особо прочных пород: тиковое и т.п. Размеры навесного на шведскую стенку упора для рук даны справа на рис.

Однако наиболее функциональны ручные упоры, совмещенные с перекладиной, см. еще один рис.:


Навесные на шведскую стенку упоры для рук, совмещенные с перекладиной

Основные конструкционные материалы несущих частей труба 40х2, профтруба 60х60х2. Для укосин, стяжек и лопастей накидных захватов – профтруба 60х(20-30)х1,5 или (справа) труба 20х1,5. Для крюков там же – полоса 30х6. «Накидка» на шведскую стенку справа на рис. наиболее функциональна, но на спортивный снаряд общего пользования такую не сертифицируют: крюки в зоне действий занимающегося травмоопасны.

Стационарный (прикрепленный наглухо) турник на шведской стенке обязателен для средней степени напряженности или усиленных занятий взрослых, тем более что он не мешает детям пользоваться навесным турником, а взрослым – упором для рук. Однако в таком случае крепить консоли турника (держащие перекладину кронштейны) 3-мя или 4-мя болтами (поз. 1 и 2 ниже на рис.) – грубая ошибка, как и детали, выполненные из явно дефектной древесины (показано красными стрелками на поз. 2). Крепление квадратом допустимо, если гнезда под болты сквозные винтовые, а детали снаряда из высококачественного переклеенного твердого дерева, поз. 3. В любом другом случае центрально-симметричное крепление при превышении допустимой нагрузки или от усталости может разрушиться «все вдруг».


Как крепить стационарный турник к шведской стенке

Правильнее всего прикрепить стационарный турник к шведской стенке на косынках из фанеры толщиной 24-32 мм. Косынки крепятся к тетивам не менее чем 4-мя сквозными болтами М10-М12, поз. 4. Косынки можно переклеить из фанеры как описано выше. Если слоев заготовки не менее 4-х (фанера 6 мм), то куски на сборку слоев годятся от прим. 100х150 мм. Главное – чтобы швы в слоях не совпадали в параллель сходились не ближе 5 толщин фанеры.

Несколько менее надежно крепление прямых консолей из качественного дерева клином 5-ю болтами. Оно расшатывается скорее, чем косынка, но к внезапному разрушению не способно: сначала расшатается, что будет заметно.

Чем можно дополнить?

Если ребёнок мал и средств немного, для начала можно приобрести базовый вариант комплектации, который впоследствии изменяют и наращивают дополнительными снарядами. Тем, у кого недостаточно средств менять спортивные комплексы по мере роста ребёнка, за основу лучше сразу взять тренажёр из более прочного материала.

Спортивные снаряжения для взрослых и детей существенно отличаются и не только по весовым возможностям. Детям можно добавлять канат, брусья, баскетбольное кольцо, верёвочную лестницу, скалодром и верхние перекладины. В арсенал взрослого человека обычно входит турник, скамья для работы над прессом.

Чем полезна шведская стенка?

Этот спортивный снаряд способен творить настоящие чудеса. После регулярных занятий с ним ваш ребенок станет сильнее и выносливее, у него повысится ловкость и сформируется правильная осанка. Способствует активность на шведской стенке укреплению сосудов и даже повышению иммунитета.

К другим плюсам стоит отнести возможность физических занятий даже в тех случаях, когда она просто недоступна. Например, у вас во дворе нет детской площадки, или на улице холодно и нельзя выйти погулять. Шведская стенка для ребенка не займет много места, но она станет отличным видом активности и отвлечет малыша от телевизора или компьютера. Да и школьникам будет гораздо проще заниматься уроками с перерывами в виде увлекательных спортивных упражнений.

Шведская стенка из металла своими руками

Чертежи и рекомендации

Для продвинутых атлетов, которым требуется выполнять более сложные упражнения, обычные деревянные стенки могут оказаться неподходящими. Они намного менее прочные, чем металлические. То же самое касается людей с большой массой тела, вне зависимости, мышечная ли это масса или избыточный жир. На расположенных выше рисунках даны чертежи так называемых женских (слева) и мужских (справа) вариантов.

Все консоли, тетивы там изготовлены из специальной профтрубы с размером 80х40х3, а сами перекладины из обычной трубы круглого сечения 40х2. Нужно обязательно учитывать собственные возможности, ведь не каждый умеет работать с металлом. Хотя, в принципе, сварочные работы можно исключить, закрепляя все стыки болтами. Более подробная информация имеется в видео, расположенном ниже.

Крепление к стене

Чаще всего домашние мастера крепят свои спортивные снаряды на уголки и саморезы прямиком к стене. Это не совсем правильно, так как стоит только одному из них сломаться по какой угодно причине, как вся лестница просто отвалится – все остальные крепления просто не выдержат нагрузки.

  • В четырех точках можно крепить стенку, если есть подпятники конструкции. При этом верхняя пара располагается между второй и третьей верхними перекладинами, а нижняя между первой и второй снизу. Предназначено такое крепление для людей, чей вес не превышает семидесяти килограммов.
  • На шесть точек распределение несколько иное. Первое снизу крепление должно быть на высоте не менее 10 сантиметров, второе располагается посередине, а верхнее – между первой и второй перекладинами.
  • Детские шведские стенки можно закреплять на две точки, располагающиеся между первой и второй верхними перекладинами.

Нужно помнить также и про правильное углубление анкеров в стену. Нельзя забывать и про дюбели.

  • Деревянная стена – от 1.3 сантиметра.
  • Кирпич – 1.2 сантиметр.
  • Бетон – 1 сантиметр

Шведская стенка из металла

Металлическая шведская стенка своими руками не так проста в изготовлении. Подготовительных работ она потребует меньше, если материалы приобретаются в магазине. Покупные трубы не надо зачищать от старой краски и ржавчины. Для изготовления берут:

  • две квадратные профильные трубы 25?25мм, общей длиной 6 м;
  • отрезки полудюймовых труб длиной 50-60 см, количеством по предполагаемому числу ступенек;
  • отрезки профильных труб для укрепления турника, размеры определяют исходя из длины выносной части;
  • уголки для крепления к стене.

Стойки нарезают по заданной высоте снаряда, примерно 2,5 м, остатки труб используют для выносных частей, приваривая их к верху стоек под углом в 90?. Сваркой соединяют перекладины со стойками, следя за тем, чтобы металл схватывался основательно, а не верхним слоем.

Металлическую спортивную стенку можно дополнить навесными брусьями, упорами для штанги и скамьями для пресса

Затем необходимо сделать укрепления, чтобы при висе на турнике, выносная часть не прогибалась вниз. Для этого отмеряют длину между конечной точкой верхней выносной части и стойкой так, чтобы укрепление образовало третью сторону треугольника. Отрезают трубы нужного размера, не забывая о припусках на обработку. Приваривают укрепления на обе стойки шведской стенки. По всей длине стоек с задней стороны приваривают обрезки труб с гайками, при помощи которых оборудование будет монтироваться на стену. Грунтуют поверхность и покрывают краской и лаком.

Шведскую стенку можно сделать более разнообразной, дополнительно оборудовав канатом или кольцами. Она является хорошей альтернативой громоздких спортивных тренажёров, и пригодна для работы над мышцами всего тела.

Шведская стенка для ребенка – это и развлечение, и хобби, и лучший способ развития. Она может быть сделана как из дерева, так и из пластика или других материалов. Но вместо того, чтобы обходить магазины в поисках нужной, можно сделать шведскую стенку самому. Это не так уж сложно, даже для начинающего мастера, а подручные материалы и инструменты найдутся у любого.

Т-образный вариант

Более разнообразная шведская стенка по сравнению с предыдущими моделями. Выглядит как лестница с, расположенными по обе стороны, рукоходами (короткими горизонтальными лестницами). Соответственно, цеплять необходимые снаряды можно как с одной, так и с другой стороны, и они не будут мешать друг другу.

Плюсы: эта разновидность небольшого по габаритам спортивного комплекса позволяет одновременно тренироваться нескольким детям. Или взрослому и ребенку, чтобы показывать упражнения наглядно.

Минусы: для установки этой конструкции понадобится больше места. Для малогабаритных помещений не самый удобный вид тренировочного уголка.

Собираем стенку собственными руками

Как только все части стены сделаны, размеры компонентов очень тщательно прилажены, собрать ее не будет тяжело. Стадии сборки отличаються все зависит от системы стены, вот именно поэтому для наглядности мы постепенно объясним данный процесс на вышеуказанном примере.

  • Крепим и контролируем всю незакрепленную раньше фурнитуру.
  • Крепим направляющие на ящички четко выполняя все размеры указанные в чертеже.
  • Проводим электро коммуникации для подсветки со светодиодами.
  • Ложим все шкафы на пол и ставим полки на крепежи.
  • Навешиваем дверки шкафов.
  • Ставим шкафы в отвесное положение и ставим прямо на месте.
  • Ставим на них добавочные детали и только, после помещаем ящики которые выдвигаются. Стена готова.

Подводя итоги, напомним, что стена собственными руками вполне может быть сделана лишь в случае если у того, кто ее изготавливает, есть некий навык подобного рода работ, и плюс к этому желание и желание все сделать самим. Если кто-нибудь, когда-либо вам заявит, что производство стены для гостевой дело достаточно лёгкое, это будет сто процентная обман. Как правило все же не беритесь за эту работу самостоятельно, а подкопить денег и поручать данное дело специалистам, какие определённо смогут обрадовать вас и ваших родных великолепным изделием.

Конструкция элемента модуля

Каждый отдельный предмет мебели, из которых собирается цельная конструкция, можно условно разобрать на следующие детали:

  • каркас;
  • дно (горизонтальная плоскость);
  • крышка или столешница;
  • боковины;
  • фасад.

Каркас обычно представляет собой верхнюю и нижнюю рамы, стянутые между собой продольными ребрами жесткости, на которые приходятся углы мебели. Если размер шкафа или тумбы невелик, а для их изготовления используется материал толщиной от 25 мм (ДСП, ЛДСП или мебельный щит), то без каркаса можно и обойтись. В таком случае необходимую жесткость конструкции придадут сами стенки.

Рисунок 3. Схема простейшей тумбы под телевизор.

Шведская стенка из металла

На шведской стенке из металла рекомендуется заниматься людям крепким и освоившим достаточно сложные упражнения (см. в конце). Их ладони более хваткие, чем у начинающих, а нагрузки продвинутые пользователи создают большие. Шаг установки перекладин по высоте в таком случае берут поближе к максимально возможному в соответствии со своей антропометрией.

Чертежи 2-х вариантов шведской стенки из металла (преим. мужского и женского) даны на рис; размеры «женского» справа – в см.


Чертежи шведских стенок из металла

Тетивы и консоли перекладины там и там – профтруба 80х40х3. Перекладины – труба 40х2. Проставки-«ножки» для крепления к стене – профтруба 40х40х2. Не мешало бы из такой же трубы сделать подкосы для консолей правого варианта: тогда варить можно будет обычной сваркой плавящимся электродом от портативного сварочного аппарата.

Основные требования

Для простых упражнений на шведской стенке можно привязать обычную лестницу к стрехе или потолочной балке, как делали финны старого времени. Но шведская стенка для расширенного и полного комплекса физических упражнений устроена уже по-иному.

Размеры спортивно-оздоровительной шведской стенки должны быть таковы:

  1. Пролет по перекладинам (длина перекладины) – 800-900 мм;
  2. Для домашней и детской шведских стенок при недостатке места в помещении допускается уменьшать длину перекладин до 600 мм;
  3. Расстояние между осями перекладин по высоте – 150 мм;
  4. Если на стенке будет заниматься только ограниченный круг взрослых, расстояние между осями перекладин по высоте допускается увеличивать до 220-260 мм сообразно комплекции пользователей. Диапазон 150-220 мм анатомически и физиологически «глухой», заниматься будет неудобно;
  5. Диаметр перекладины 40 мм для взрослых и 24-30 мм для детей разного возраста (подробнее см. материалы об устройстве домашнего спортивного уголка);
  6. Расстояние нижней перекладины от пола – 150-220 мм;
  7. Количество перекладин – 12-18 для взрослых и 10-15 для детей;

Даже при самых несложных упражнениях в медленном темпе на спортивные снаряды приходятся динамические нагрузки, много превышающие вес занимающихся. Статические нагрузки от детей меньше, а динамические относительно веса тела ребенка больше, чем от взрослых. Поэтому шведская стенка для полного комплекса упражнений взрослых должна выдерживать в течение 20 мин без нарушения собственной конструкции и крепления к строительным конструкциям груз, подвешенный к середине любой из перекладин (или, при приеме в эксплуатацию и годовом освидетельствовании, ко всем поочередно) груз весом:

  • 180 кг – для полного комплекса регулярных упражнений взрослыми в 2-3 и более смены ежежневно.
  • 150 кг – домашняя или для детских спортивных состязаний.
  • 120 кг – детская домашняя.

Крепление к стене

Крепить шведскую стенку к стене стальными уголками и саморезами, как часто делают мастера-любители, неправильно. Стоит одному уголку надломиться от усталости металла (что вероятнее всего как раз во время занятий), как все крепление может враз оторваться. Крепление взрослой шведской стенки к несущей стене возможно в 4-х или 6-и точках. Детскую желательно крепить в 2-х точках, см. далее.

В 4-х точках шведская стенка крепится подпятниками на 3-4 самореза в дюбелях каждый, см. выше. Это крепление в основном для людей небольшого веса (до 70 кг). Нижняя пара подпятников располагается посередине между первой и второй перекладинами, а верхняя – между 2-й и 3-й сверху.

При креплении на 6 точек нижние две располагаются поближе к полу, но не менее чем в 0,75 ширины тетивы от ее нижнего края. Если, скажем, тетива шириной 150 мм, то расстояние нижних точек крепления от пола – 100 мм. Верхние точки намечают посредине между последней и предпоследней перекладинами, а средние – посредине между нижними и верхними, но так, чтобы они пришлись и на середину расстояния между перекладинами.

Шведскую стенку на 6 точек крепят, как правило, анкерными болтами от М10, но диаметром по телу болта не более 1/3 толщины тетивы и не более 1/2 ее толщины под головку с шайбой. Под болты с шайбами в деревянных тетивах сверлят ступенчатые сквозные отверстия. Глубина большего отверстия (под головку) – на половину ширины тетивы. В стальных тетивах сверлят ровные отверстия под тело болта. Заглубление анкеров в несущую стену (помимо толщины отделки):

  • В бетон – от 100 мм.
  • В кирпич – от 110 мм.
  • В дерево – от 130 мм.
