Светильник в баню своими руками

Классы светильников в зависимости от зоны помещения

Самый важный критерий выбора освещения для влажного помещения – степень защиты IP (International Protection). На всех электроприборах обязательно указывается эта буквенная маркировка, после которой следуют две цифры. Первая из них отвечает за уровень защиты от проникновения твердых предметов, а вторая – за устойчивость к жидким частицам. В зависимости о того насколько конкретная зона бани влажная, нужно подбирать светильники с определенным уровнем защиты.

Моечная

Это помещение можно условно разделить на четыре зоны:

• 0 – непосредственно сама душевая, купель, ванна или бассейн. В это случае есть наибольшая вероятность попадания брызг или струи воды под давлением на световые приборы. При оформлении подсветки в таких помещениях можно использовать изделия с уровнем защиты не ниже 7. Подойдут светильники IP67/68.
• 1 – области рядом с водой, душем, бассейном или кранами. В такой ситуации также есть большая вероятность попадания воды на осветительные приборы. Поэтому светильники должны обладать классом защиты от жидкости (вторая цифра) не менее 5. Класс устойчивости проникновения твердых тел (например, пыли) должен быть не ниже 4. Таким образом, оптимальными будут модели IP45/46/55. Более защищенные и дорогостоящие изделия устанавливать нет необходимости, так как такие модели предназначены для полного погружения в воду.
• 2 – области на расстоянии 60-65 см от источника воды. В этом случае достаточно защиты от капель и брызг, которые могут случайно долететь до осветительного прибора под любым углом. Поэтому класс IP должен быть не менее 4 (вторая цифра). Поэтому для этой зоны подойдут светильники IP44/54.
• 3 – зона, которая располагается на большем удалении от воды, соответственно сюда брызги не смогут долетать. В этом случае достаточно первого класса защиты. IP11/12. Изделия с 0 уровнем приобретать не стоит, так как в любом помещении бани может скапливаться конденсат, поэтому нужно, чтобы лампы были защищены от падения вертикальных капель, которые могут скапливаться на потолке.

Дополнительно стоит изучить ГОСТ 50571.11-96.

Предбанник и комната отдыха

Многие полагают, что в этой зоне нет никакой опасности попадания воды на осветительные приборы. Однако, нельзя забывать о конденсате. Вся баня считается влажным помещением, поэтому светильники должны быть с уровнем защиты от воды и твердых частиц не менее 1.

Если в моечной, самой парной и зоне отдыха обычно устанавливается приглушенный свет и лампы меньшей мощности, то для предбанника можно установить более яркое освещение. На входе и в комнате отдыха светильники могут быть на 75-100 Вт.

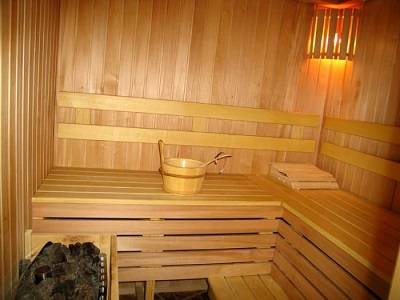

Парная

Это самая сложная зона, где преобладают крайне высокие температуры. Например, в классической бане температура воздуха обычно составляет 60-120 градусов, а в турецких парных и вовсе доходит до 150 градусов

Поэтому важно выбирать светильники с уровнем жаростойкости не ниже 160 градусов. Также не стоит забывать, что горячий воздух поднимается наверх. Соответственно термостойкость потолочных светильников должна доходить до 300 градусов

Соответственно термостойкость потолочных светильников должна доходить до 300 градусов.

Полезно! Корпус светильников обязательно должен быть оснащен резиновыми уплотнителями. Также стоит выбирать модели только с керамическими или фарфоровыми патронами (подойдет и термостойкая пластмасса).

Лампы для парной помещаются в так называемые ограждения. В случае если светильник все же лопнет, это изделие поможет защититься от осколков. Так как бани обычно деревянные, то можно приобрести светильники с ограждениями из того же материала. Либо можно закрыть их деревянными рейками и другими самодельными конструкциями, которые дополнительно будут отвечать за рассеивание светового потока.

Если говорить о мощности осветительных изделий, то лучше всего чтобы она составляла 60-75 Вт. Если взять более мощную лампу, то она будет сильно нагреваться. Рекомендованное напряжение светильников составляет 12В. Поэтому при организации бань нередко устанавливают специальные понижающие трансформаторы.

Немаловажно случайно не повесить светильники в том месте, где установка осветительных приборов запрещена

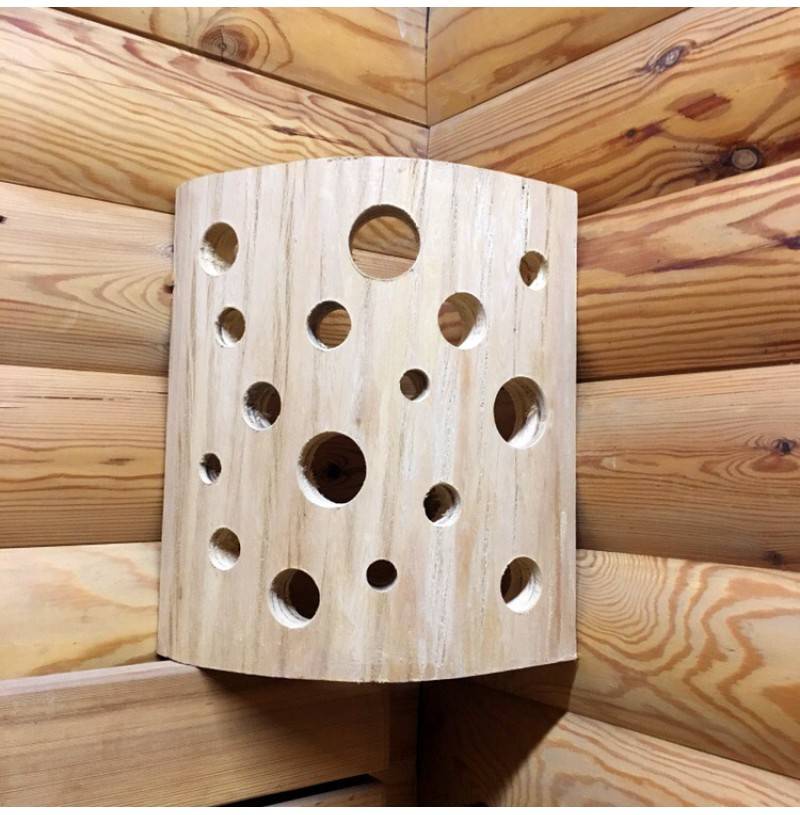

Заводская лампа в самодельном абажуре – делаем красоту в домашней мастерской

В большинстве бань для отделки используется дерево. И найти фабричный оригинальный светильник, вписывающийся в интерьер, непросто. Как правило, заводские изделия отличаются строгим спартанским дизайном. Выход – деревянный абажур. Магазины, специализирующиеся на продаже банных аксессуаров, предложат вам немало вариантов. Причем совсем недорого.

Проблема в том, что баня, оформленная таким образом, сильно теряет в оригинальности. Штамповочное производство приучило людей к одинаковой мебели, вещам. Но индивидуальность всегда в цене.

https://youtube.com/watch?v=D3h_u9140l0

Итак, для работы запасемся древесиной. Для наших целей подойдет липа, лиственница, кедр или осина. В качестве сырья для абажура можно воспользоваться и остатками вагонки. В этом случае светильник гарантированно впишется в обстановку.

Конечно, хочется сразу сделать светильник, который поразит домашних красотой и изысканностью. Но лучше идти от простого к сложному, нарабатывая навыки. Нашим первым изделием будет классический рассеивающий абажур.

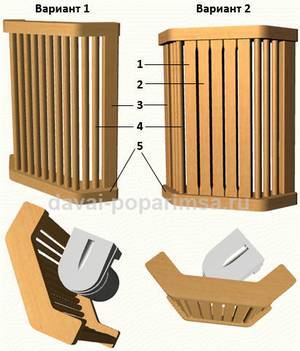

Конструкция весьма простая. Как и изготовление. В первую очередь изготавливаем вертикальные перемычки. Если есть соответствующий инструмент и желание – сделайте их круглыми, если нет, проще вырезать квадратные рейки. Для создания нижнего и верхнего держателей воспользуемся строгаными досками.

Изготовление такого абажура состоит из нескольких несложных операций:

На бумаге делаем чертежи будущего изделия и подготавливаем лекала будущих держателей.
Вырезаем держатели – прикладываем лекало к заготовке и обводим его карандашом.
Зашлифовываем все детали с помощью наждачной бумаги.
Под круглые перемычки высверливаем отверстия сверлом соответствующего диаметра. Для прямоугольных реек паз делается следующим образом: рядом высверливаются два отверстия, а перемычка между ними удаляется стамеской.
Собираем детали абажура в единое целое

Обратим внимание на верхний и нижний держатели – они должны быть параллельными.

Готовое изделие вешается в бане на оцинкованный крепеж, маскируя сухие формы заводского светильника. В дальнейшем конструкцию можно усложнить, добавив резные рейки-перемычки и держатели сложной формы. Но самодельный абажур – это полумеры. По настоящему неповторимым будет светильник, полностью сделанный в домашней мастерской.

Инфракрасные лампы

В последнее время всё большую популярность приобретают инфракрасные лампы для бани или сауны. Средняя мощность таких источников света составляет от 250 до 300 Вт.

Частота инфракрасного излучения составляет порядка 1400-3000 нм. Для технических соединений при установке таких приборов используется силиконовый провод.

Инфракрасное излучение

Специальный пульт позволяет варьировать интенсивность излучения. Это позволяет установить необходимый температурный режим и создает все условия для комфортного отдыха и оздоровления.

Монтируется инфракрасное оборудование — обогреватели, лампы и т. п. без особого труда. Главное — точно следовать рекомендациям производителя. Количество излучателей подбирается в соответствии с габаритами помещения.

Расположение инфракрасных обогревателей в парилке

Материал и инструмент для изготовления абажура для парилки

Лучше иметь специальный электрический инструмент. Это ручной фрезер и лобзик. Если же их нет, то придется сделать деревянный абажур с помощью простых ручных инструментов. Правда, при этом может пострадать качество изделия и значительно удлинится сам процесс изготовления. Однако конструкция абажура (или решетки) не такая уж сложная, чтобы наш рассеивающий экран получился уж слишком неказистым.

Подойдет любая древесина, не выделяющая смолу. Липа, береза, ольха, черная ольха, клен, осина – это тот материал, который широко применяется, когда производится внутренняя отделка бани или сауны. Поэтому, как говорилось выше, недостатка в нужных древесных отходах не должно возникнуть.

Если баня уже построена, а нужных отходов нет, то придется их купить в магазине.

1. 1. Для круглых перемычек можно взять деревянные шканты ø 12 мм и длиной 1 метр.
   2. Для прямоугольных перемычек – соответствующие рейки.
   3. Строганная доска или мебельный щит толщиной 20 мм подойдет для изготовления нижнего и верхнего держателей.

Для крепления всей конструкции нужны будут тонкие гвоздики (лучше латунированные финишные для соединения деревянных деталей ).

Инструмент

• • Ручной электрический фрезер с набором фрез;
  • Электрический лобзик;
  • Электродрель (или шуруповерт) с набором сверл для дерева;
  • Ручная циркулярка;
  • Ножовка по дереву;
  • Молоток;
  • Линейка;
  • Угломер или угольник с угловой шкалой;
  • Абразивная шкурка.

Какое напряжение лучше всего подойдет для влажных помещений

Свет в парилке должен быть не только функциональным, но и безопасным

Надо уделить внимание выбору подходящего напряжения, есть несколько вариантов:

1. Для основного питания всех помещений чаще всего используют однофазное напряжение на 220 В. Это самое распространенное решение, которое подойдет и для освещения в парилке при соблюдении нескольких условий: защита с использованием дифференцированных автоматов и УЗО, заземление по системе TN-C-S. Также обязательно наличие СУП (системы уравнивания потенциалов).
2. Если используется мощное электрическое оборудование с высоким потреблением электроэнергии, то подойдет трехфазный ввод. Такой вариант применяют для питания котлов, теплых полов, насосов и т.д. А требования по освещению в парилке такие же, как и у однофазного.
3. Однофазный пониженный вариант используется для освещения. Если провести свет в баню, работающий от напряжения 12 или 36 вольт, то уровень безопасности для человека будет в разы выше. Это самое предпочтительное решение, для которого понадобится понижающий трансформатор. Его следует устанавливать в щитке или в помещении с нормальным уровнем влажности, в душевых и парных крепить нельзя. Если реализовать такой вариант не только во влажных помещениях, но и в комнате отдыха, коридоре и предбаннике, можно сэкономить на электричестве.

При использовании низковольтного напряжения в систему добавляется понижающий трансформатор.

Галогенные и люминесцентные лампы

Не менее востребованными являются галогенные лампы, оснащенные встроенными отражающими пластинами. Подобные устройства можно смело устанавливать в парной.

К явным преимуществам можно отнести:

• малую мощность – от 15 до 35 Вт;
• устойчивость к перегреву;
• термостойкий плафон;
• безопасный диапазон напряжения для питания.

Многих банщиков интересует вопрос: можно ли устанавливать в бане и сауне люминесцентные осветительные приборы с возможностью регулировки яркости светового потока? Ответ утвердительный, но при условии, если это энергосберегающие неинтегрированные лампы без электромагнитного дросселя. Подобные приборы устойчивы к перегреву, но не переносят переохлаждение.

https://youtube.com/watch?v=b3xX1ygvlbA

Плетение абажура из лозы для бани

Понятно, что изготовление защитного колпака для светильника не ограничивается лишь столярными решетками и экранами. С тем же успехом абажур можно сплести из обычной ивовой лозы. При этом не обязательно даже уметь вязать лозу, достаточно уложить тонкие окоренные прутья между деревянными рейками.

Каркас светильника для бани изготавливают из двух полудуг, криволинейную поверхность зашивают толстыми прутьями лозы с шагом не более 40 мм. Лозу укладывают между стойками в сыром виде и сушат при комнатной температуре.

Плетенный светильник для бани можно изготовить из любого натурального материала, мягкого и устойчивого к влаге и высокой температуре воздуха в бане и парилке.

Плетеный вариант экрана

Монтаж освещения

Если вы определились с выбором осветительных приборов для бани, продумали расположение, впору заняться проводкой. Заранее следует позаботиться о заземлении. Для этого рядом с баней необходимо зарыть в землю металлический шест, подсоединить к нему провод заземления. Используйте трёхжильные кабеля.

Заранее продуманная схема проводки света в бане и парилке и освещения облегчит дальнейшую работу по монтажу светильниковИсточник banyabest.ru

Предварительно составьте схему расположения осветительных приборов, выключателей, розеток, разводок Входной щиток должен размещаться в комнате отдыха или раздевалке, а розетки и выключатели в любом помещении, кроме парной.

Выделите места перехода из одной зоны в другую, обеспечьте защиту от повреждений. Рассчитайте мощность потребителей электрической энергии. Умножьте полученную цифру на 1,5, так как возможно придётся устанавливать дополнительные приборы. В соответствии с мощностью подберите предохранительную арматуру и провода.

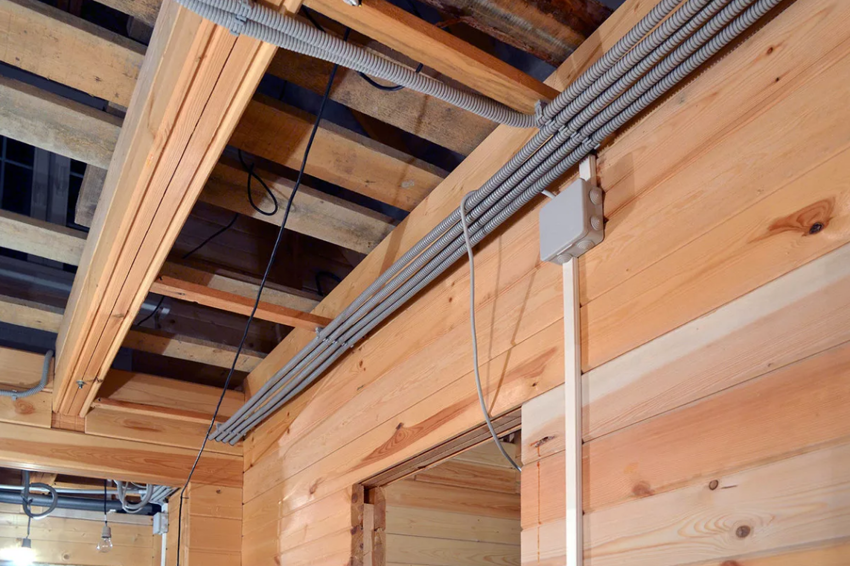

Кабель для подключения светильников поместите в металлорукав или гофротрубу. Отведите кабель от распределительного короба к местам крепления ламп. Присоедините патроны, заизолируйте. Ввинтите осветители, установите плафоны. На этом этапе крепят экраны и решётки.

Учтите, что на потолке следует расположить оптоволоконные лампы.

Оптоволоконное освещение в интерьере баниИсточник stroy-spa.ru

Другие осветительные приборы монтируют в верхней части стен, на стыке. Не располагайте устройства рядом с дымоходом.

Светильники из стекла и керамики

Осветительные приборы, облачённые в стеклянные и керамические плафоны, красиво смотрятся. Но в самой парилке создают опасность, так как при повышенной температуре могут расколоться или рассыпаться на мелкие осколки.

Традиционный стеклянный плафон на керамической основе надёжно защищает лампу от влажности и высокой температуры. Изготовители предлагают несколько вариантов плафонов для бани, различающихся углом наклона к поверхности:

• перпендикулярный – светильник расположен перпендикулярно основанию;
• параллельный – лампа находится в параллельном положении по отношению к поверхности;
• угловой – под некоторым углом к стене.

Угловой плафон обеспечивает направленный светИсточник ekoles74.ru

Как сделать в парилке

Парная представляет собой наиболее маленькую комнату в бане. Учитывая это, в большинстве случаев достаточно разместить один светильник. Однако для того, чтобы не остаться в темноте, когда один светильник будет неисправен, лучше установить еще один запасной. Следовательно, оптимальное количество источников света в парной – два.

Размещать светильники необходимо в специальные плафоны освещения для бани. Все прилегающие к ним провода должны быть тщательно изолированы.

Располагать источники света рекомендуется в труднодоступных местах, чтобы случайно не задеть и не повредить их.

Ни в коем случае не стоит размещать осветительный прибор рядом с нагревательными элементами!

Не стоит забывать и о том, что воздух с высоким содержанием влаги может вывести из строя прибор с повреждениями на проводе или на патроне.

В связи с этим рекомендуется проводить провод в коробе под слоем паро- и гидроизоляции.

Разберем поэтапно — как сделать свет в бане в парилке своими руками:

1. Отрезки проводов, которые будут находиться в парной, необходимо поместить в металлическую или гофрированную трубу. Их количество должно приравниваться количеству планируемых светильников;
2. Далее необходимо провести кабели до точек размещения светильников. Как уже говорилось ранее, проводка в парилке монтируется закрытого типа, поэтому следует учесть план проведения освещения еще на этапе строительства или ремонта;
3. Необходимо зафиксировать патроны на концах проводов и заизолировать;
4. От распределительной коробки проводится кабель к выключателю, который лучше разместить за пределами парной;
5. После этого лампы накаливания вкручиваются и помещаются в термостойкие светильники;
6. Для того, чтобы защитить себя от ожогов, следует установить специальную деревянную решетку поверх светильника.

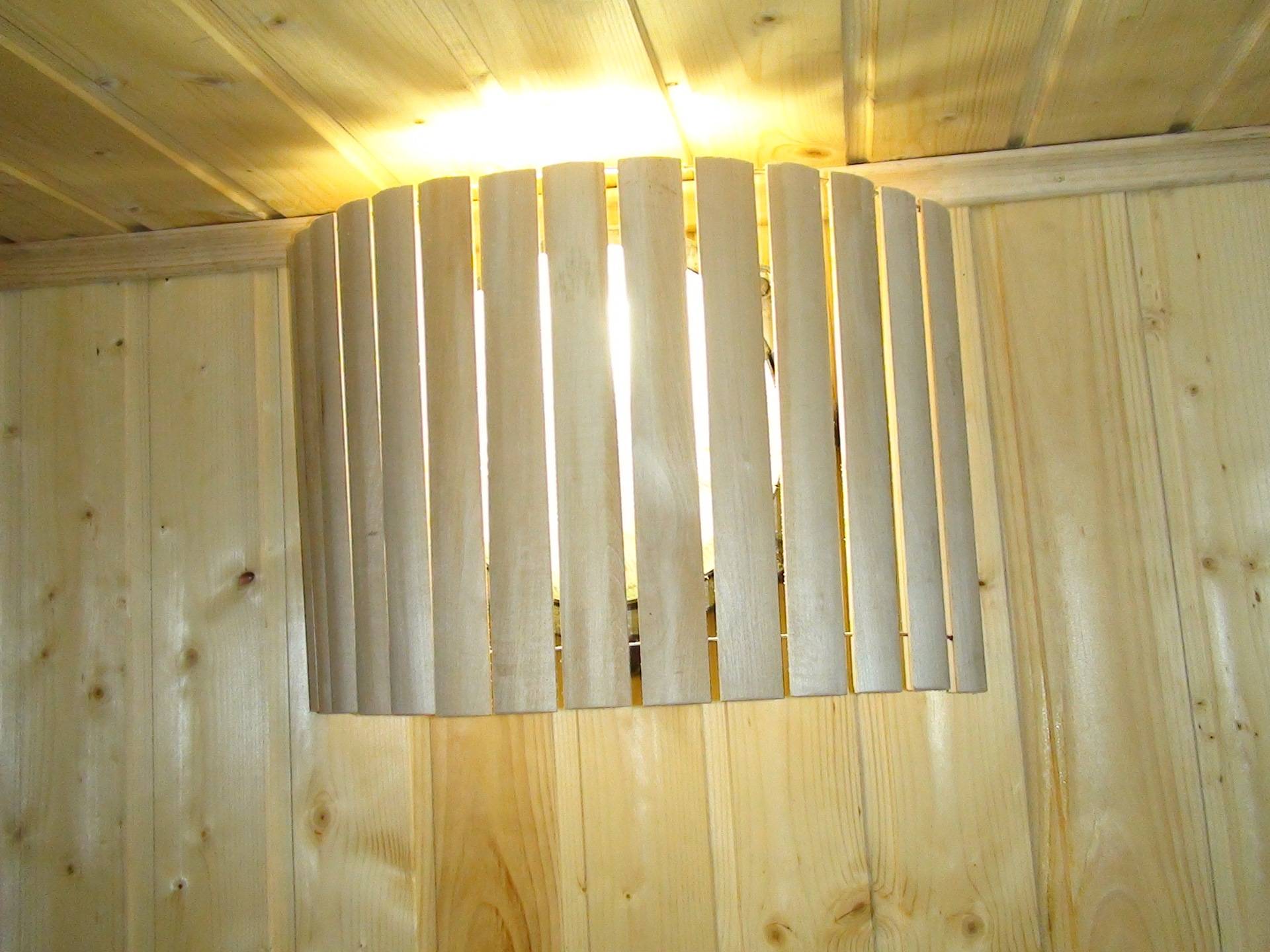

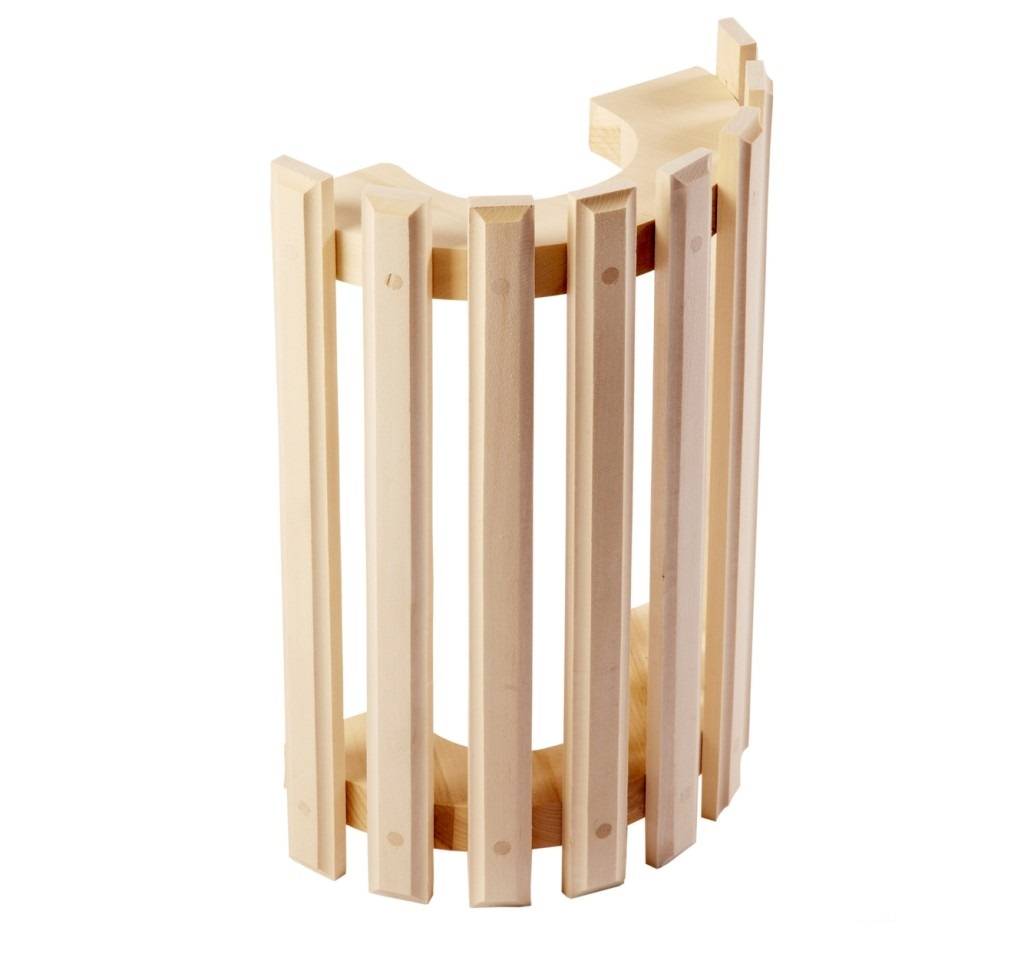

Деревянная решетка-абажур

Изготовить собственноручно такой светильник очень просто. При этом дизайн может быть разным, в зависимости от предпочтений мастера. Прутики решетки можно установить по вертикали, горизонтали либо диагонали. Все зависит от общего дизайна помещения.

Если речь идет о горизонтальной либо вертикальной решетке, нужно нарезать деревянные бруски одинаковой длины, а после хорошенько их отшлифовать и покрыть специальным раствором. После этого рейки прибиваются на каркас, который может быть С- либо П-образным. Желательно предварительно нанести весь проект на бумагу, чтобы все детали были точными и подходили по размеру.

Шлифовать древесину нужно крупнозернистой наждачкой, а после и мелкозернистой бумагой. От высоты рейки зависит то, насколько большим будет абажур. Прибивать ее к основанию нужно на расстоянии около 1 см. Это позволит получить приятное мягкое освещение в парной. Устанавливать светильник в бане лучше всего на оцинкованные саморезы. Их можно использовать и для крепления реек. В некоторых случаях мастера рекомендуют использовать для этого хороший клей.

Как провести свет в баню: основные принципы организации системы

Электрификация бани и организация в ней системы освещения проводится по определенным правилам

Особое внимание уделяется безопасности приборов. Светильники в бане и сауне также должны соответствовать экстремальным эксплуатационным условиям помещения – высокой влажности и температуре воздуха

Светильники, располагаемые непосредственно в парной, должны выдерживать экстремальные температурные нагрузки

Иногда встречаются планировки, когда помещения расположены так, что в предбанник проникает пар. Если он скапливается в комнате в большом количестве или же наблюдается выпадение конденсата, этот участок обязательно нужно обозначить на схеме будущей проводки.

С учетом особых эксплуатационных условий на рынке можно купить специализированную электропроводку, рассчитанную на помещения с высоким уровнем влажности. Стоимость таких материалов достаточно высока, поэтому не каждый владелец бани может себе это позволить. Особенно, если предполагается строительство небольшой парилки, когда такие траты просто нецелесообразны.

В качестве альтернативы можно воспользоваться старым способом монтажа. Согласно технологии, проводка раньше прокладывалась по трубам. Для этих целей использовались металлические изделия с оцинковкой, которые были полностью покрыты теплоизоляционным материалом.

Этим методом можно пользоваться и сегодня, но при условии соблюдения нескольких правил:

Проводка обязательно должна располагаться выше уровня пролегания водопроводных труб, а также емкостей с водой.
Если в помещении присутствует печь или какие-то другие нагревательные приборы, проводка для освещения бани должна располагаться в максимальном отдалении от них.
Если для электрификации бани применяется обычная проводка, то перед тем как поместить ее в трубы, все кабели следует обернуть защитным материалом.

При монтаже электропроводки в бане, все провода необходимо помещать в специальные тепло- и влагозащитные трубы

Не стоит упускать из внимания розетки и выключатели. Обычно монтаж электроустановочных устройств производится в предбаннике или комнате отдыха. Если схема проводки предусматривает их наличие, желательно чтобы все розетки и выключатели имели водозащитный корпус.

Схема освещения для сауны и бани: где устанавливать светильники

Не допускается использование светильников одного и того же типа для всех комнат. Каждое помещение бани имеет свой микроклимат и эксплуатационные условия. Монтаж точечных светильников в бане допускается в помещениях с минимальным воздействием агрессивных факторов. К таким комнатам относится предбанник. Здесь можно установить красивую люстру над обеденным столом, а по периметру разместить светодиоды. Направленность света, как и его интенсивность, может быть любой.

Настенные модели можно вешать в любых помещениях. Нужно лишь убедиться, что корпус прибора герметичен, а его характеристики соответствуют микроклимату комнаты, где он будет установлен.

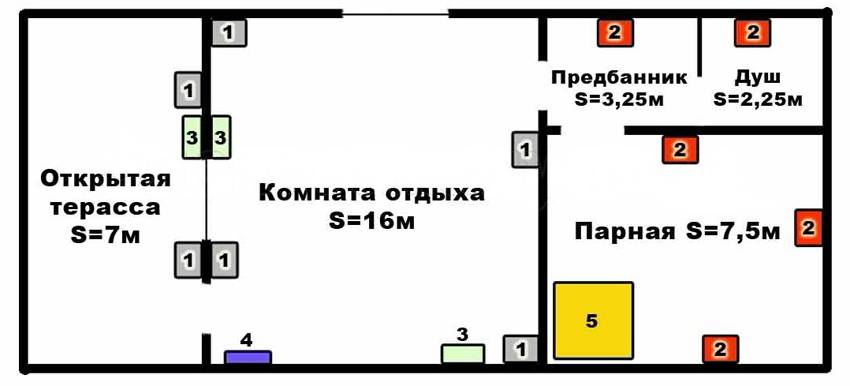

Пример электросхемы бани: 1 — светодиодные светильники, 2 — специальные термо- и влагозащитные светильники, 3 — розетки, 4 — электрощит, 5 — печь

Выбор светильников для бани в парную вызывает особые сложности. Подойдут светодиодные ленты, а также лампы с мягким потоком света. Возможна установка в угловой зоне, на нижних полках и спинках скамеек. Допускается монтаж особенно стойких и проверенных моделей на потолке (жаропрочные устройства, рассчитанные на температуру более 200°C).

В моечной комнате или душевой освещение должно быть ярким, но не слишком резким для глаз. Устройства должны быть полностью герметичными, чтобы влага не смогла проникнуть внутрь.

Оптимальные варианты:

• торшеры;
• настенные бра;
• люстры.

К светильникам в комнате отдыха в бане особых требований нет. В таких помещениях влажность находится в пределах нормы, поэтому приборы могут быть любыми. Если люстра на потолке не дает достаточного освещения, можно дополнительно установить настенные модели с плафонами.

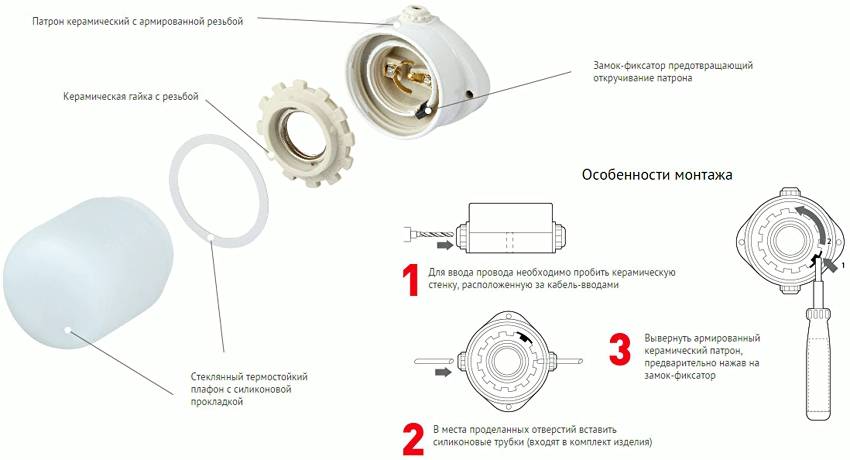

Схема монтажа термостойкого стеклянного светильника с керамическим патроном для сауны
