Теплицы с двускатной крышей + чертежи

Как сделать теплицу из поликарбоната своими руками чертежи

Если вы решили собрать теплицу из поликарбоната самостоятельно вам потребуется план конструкции и определённые материалы, со списком которых вы можете ознакомиться далее.

Выбор конструкции

Для начала вам нужно определиться с типом и материалом каркаса для будущей теплицы. Существует огромное множество как типовых решений, так и индивидуальных проектов.

Также немаловажен выбор материала. В строительных магазинах продаются готовые наборы из металлического профиля, которые собираются как конструктор.

В качестве материала также могут выступать ПВХ трубы. Они отлично поддаются изгибу, легкие и просты в монтаже.

Ну и конечно нельзя не отметить древесину, которая также служит отличным каркасом для данных построек, доступна, дешева и позволяет монтировать конструкции различных форм и размеров.

Составление чертежа

Теплица своими руками из поликарбоната, составить чертеж которой не займет много времени, получится большой и удобной, при условии, что будут соблюдены все необходимые правила.

В первую очередь вам нужно определиться с размерами конструкции. Зависеть они будут от площади приусадебного участка, что и в каком количестве вы собираетесь выращивать, ну и, конечно, от стоимости материалов.

Подготовка фундамента

Прочность и надежность теплицы будут зависеть от того, насколько качественный фундамент вы подготовите под нее. Вариантов здесь может быть несколько. Самый распространенный – это деревянное основание. Для его возведения вам понадобится брус, уровень, шуруповерт, лопата, рулетка 7 метров, строительный нож. Необходимо напилить 2 штуки по 3 метра и 2 штуки по 3,85 метра.

Но наиболее надежным будет бетонное основание. Если вы собираетесь делать большую теплицу и использовать для каркаса металлический профиль или деревянные бруски, то фундамент из бетона будет необходим ввиду значительного веса всей конструкции.

Какие разновидности пристенных теплиц

Если вы решили соорудить теплицу возле стены своего дома, то нужно не только выбрать подходящее место расположения, но и определиться с видом сооружения. Такие теплицы отличаются сложностью конструкции и местом своего расположения к жилому дому и бывают:

• Торцевые, которые пристраиваются к торцу здания. Благодаря этому присоединению они могут быть односкатными, двускатными и арочными, а также иметь два входа: с улицы и с дома. Длину сооружения можно сделать любой, и зависит она от площади участка.
• Многоугольные парники используют как декоративное строение, в котором выращивают цветы. Они выполняют роль зимнего сада. Каркас собирается из дерева и покрывается стеклом или листами из поликарбоната.
• Односкатные теплицы возле стены экономичны и являются самыми распространенными среди всех видов. Это теплица, которая разделена на две части. Располагается она вдоль стены дома и вход делается на боковой части постройки. Односкатная пристенная теплица имеет небольшую полезную площадь, что является ее минусом.
• Полуарочные парники еще не набрали популярности из-за своей сложной конструкции с использованием гнутых реек. Самостоятельно такую конструкцию возвести трудно и нужно обращаться к специалистам. Покрывается такая теплица поликарбонатом.

Краткий обзор популярных модификаций

Наиболее популярны и эффективны с точки зрения производительности следующие виды теплиц:

• односкатные;
• двухскатные;
• арочные;
• многоугольные;
• каплевидные.

Виды теплиц по форме

Любая из этих конструкций имеет свои плюсы и минусы, поэтому необходимо рассмотреть каждый вариант.

Парники с односкатной крышей

Для теплицы с односкатной крышей нужно меньше материала, зачастую ее пристраивают к уже готовым стенам дома, гаража или сарая. Это значительно облегчает монтаж, а сама конструкция характеризуется хорошей теплоизоляцией.

Простая односкатная теплица

Теплицы с двускатной крышей

Конструкция двухскатной теплицы является наиболее популярной. Внешне она напоминает обычный домик, крыша которого выполнена из двух скатов, а стык скрыт коньком. Главным достоинством является большая площадь, дающая возможность без проблем выращивать высокорослые культуры. Стоит отметить хорошую светопропускную способность и простоту монтажа вентиляции.

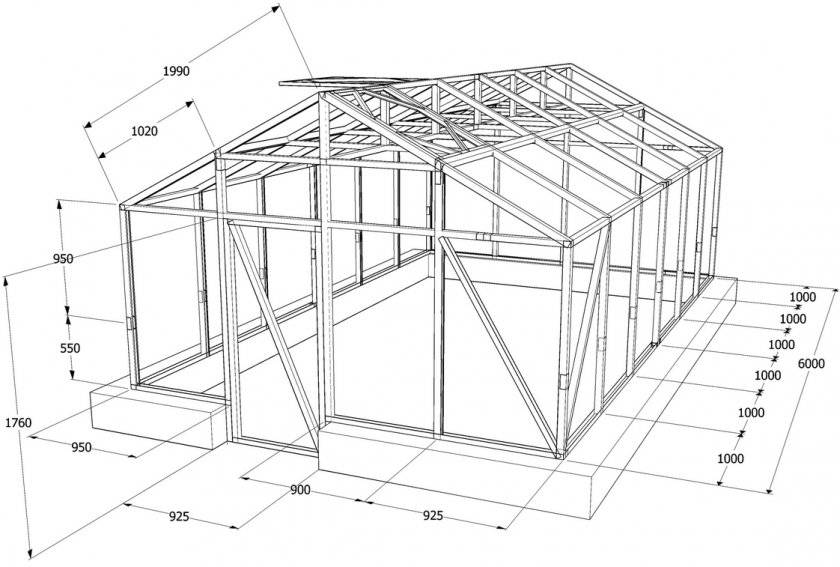

Подробный чертеж двускатной теплицы

Арочные сооружения для закрытого грунта

Основной особенностью арочной теплицы является крыша, имеющая форму дуги или арки. Она препятствует накоплению снега в зимний период, что снижает нагрузку на конструкцию. Можно выделить хорошую устойчивость к сильному ветру и широкую область применения. Чертежи теплиц арочной формы могут предполагать разные размеры, что дает возможность использовать их и на обычном дачном участке, и в промышленных масштабах.

Минусом арочной формы является сложное устройство вентиляции и невозможность остекления. Для такого каркаса идеально подходит поликарбонат и пленка.

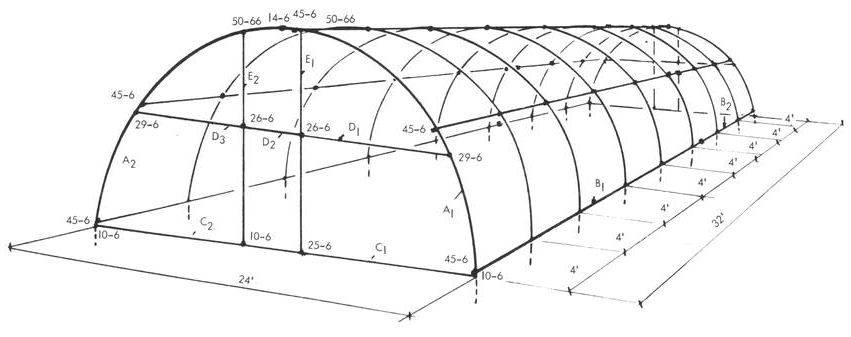

Арочная теплица средних размеров

Купольные и каплевидные постройки для выращивания растений

Многоугольная форма используется не так часто, как предыдущие, но её характеристики довольно хороши. Она пропускают достаточно солнечного света и имеет много полезной площади, что позволяет выращивать все виды культур. Стоит отметить и красивый внешний вид, благодаря которому такую конструкцию можно органично вписать в любой ландшафтный дизайн.

Чертежи теплиц с большим количеством углов весьма замысловаты и многим непонятны. Это является самым главным недостатком. Для строительства необходимо много материала, что в конечном итоге приводит к высокой себестоимости.

Купольная форма обеспечивает растения максимумом света

Она обладает достаточной прочностью, хорошо пропускает солнечные лучи, имеет высокую теплоизоляцию. Из недостатков можно выделить сложность конструкции и монтажа, но с учетом всех преимуществ, приложенные усилия окупятся сполна.

Теплица каплевидной формы

Каплевидная форма каркаса – схема

Как собрать теплицу из поликарбоната своими руками

Сборка двускатной теплицы подразумевает составление чертежа, выбор фундамента, сборку торцевых сторон, сборку и обшивку каркаса.

Как основу для будущей работы можно выбрать следующие чертежи:

Выбор фундамента

Поликарбонатные теплицы можно устанавливать без фундамента. Каркас крепится к земле при помощи ножек в форме буквы Т. Также подобное крепление подходит для плёночных парников.

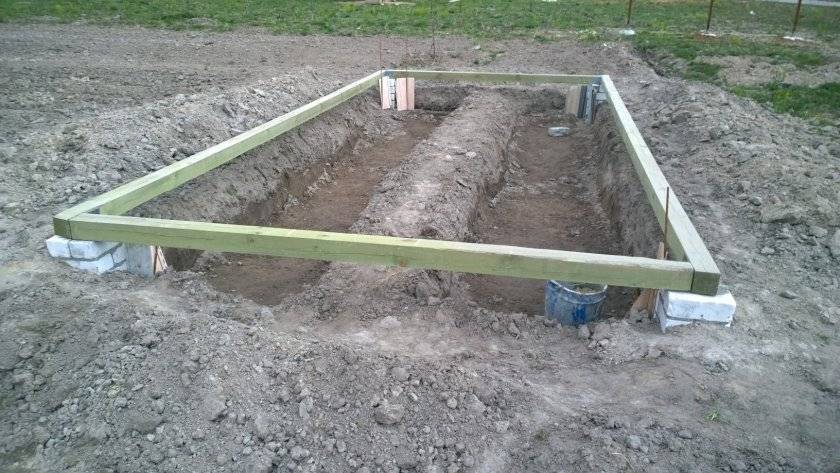

Однако для лучшего закрепления конструкции лучше предварительно подготовить фундамент. Самый простой вариант для новичков — основа из бруса. Сначала необходимо подготовить крепления. Это могут быть винтовые опоры или бетонные столбики. Их вбивают в землю по периметру парника.

тобы обезопасить строение от грибковых болезней и деформации, раму для фундамента, обрабатывают раствором для предохранения древесины от влаги.

Для двускатного варианта достаточно 10 креплений: 4 по углам строения, по 1 по центру торцевых стенок и по 2 на боковые. На установленные опоры необходимо прикрепить раму из бруса по размеру парника.

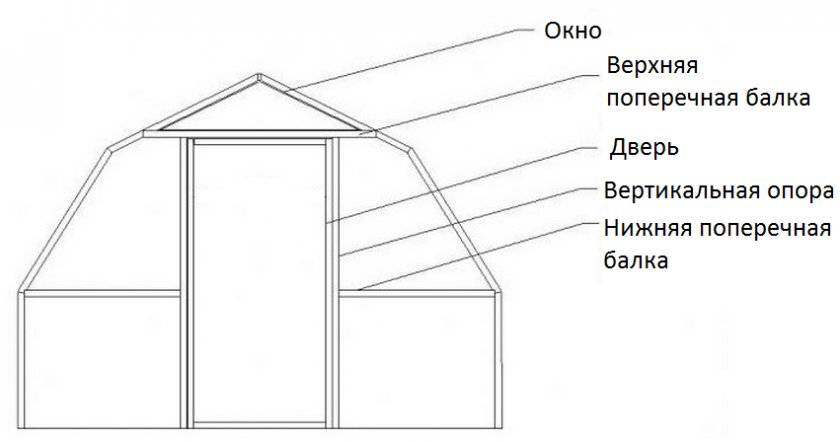

Сборка торцевых сторон

Первым делом желательно собрать торцевые стороны. Сборку каркаса и обшивку для них проводят отдельно от остальных деталей. Для этого по чертежу скрепляют детали каркаса из оцинкованного профиля или профилированного бруса. При этом учитывают дверные проёмы и форточки для вентиляции.

Конструируя каркас, уложите торцевую стену так, чтобы проём открывался кверху. Торцевая стена также включает в себя верхнюю треугольную часть, которая станет основой для скатов крыши. Выполняйте все действия согласно чертежу, чтобы сохранялся намеченный угол наклона. Торцевые стены прикрепляют к фундаменту при помощи крепёжных элементов.

Сборка каркаса

После сборки и установки каркаса торцевых стен, можно приступать к сборке остального каркаса. Его изготавливают из того же материала, профилированного бруса или оцинкованного металлопрофиля.

Сначала необходимо по чертежу скрепить профили для боковых стен. После того, как «коробка» теплицы будет готова, можно приступать к сборке крыши. Для этого верхние части торцевых стен скрепляют так, чтобы получился конёк крыши. Конёк по намеченным в чертежах размерам прикрепляют к боковым стенам. Для поддержки крыши устанавливают балки.

Обшивка каркаса

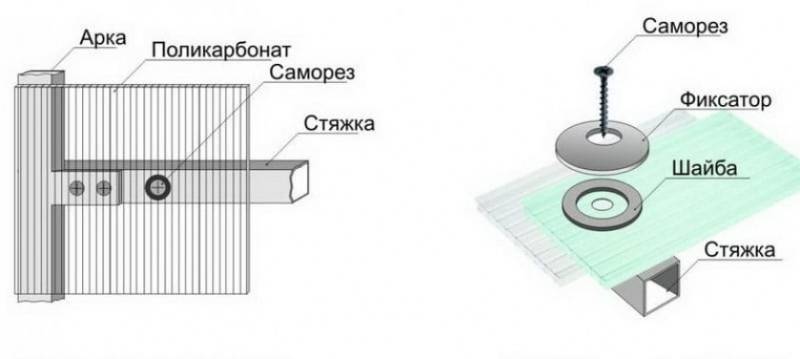

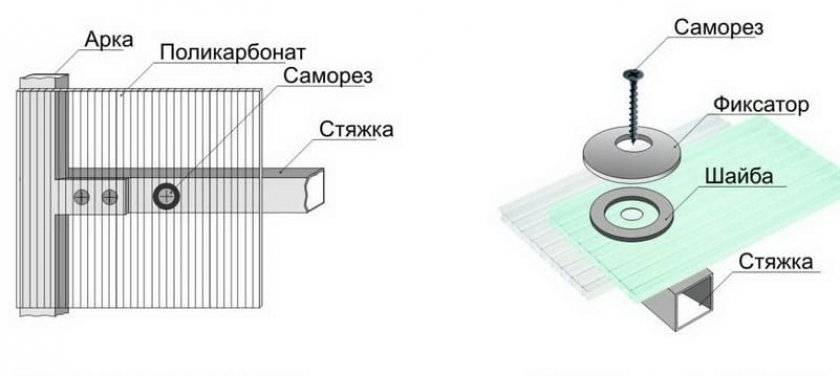

Каркас обшивают поликарбонатом. Для этого листы необходимо разметить по чертежу и разрезать при помощи строительных ножниц или электролобзика. Место среза нужно отчистить от стружки.

Дополнительно также его можно загерметизировать при помощи перфорированной ленты. Нарезанные листы закрепляют при помощи крепёжных саморезов на каркас. Таким образом обшивают стены и крышу.

Важно! Чтобы лист поликарбоната не сломался, саморез заводят минимум на 40 мм от края листа

Где размещать теплицы

Крыша дома часто выбирается в качестве места для устройства теплиц. Однако это обычно невысокие сооружения, используемые дачниками в качестве временного жилья. Однако размещать такие теплицы можно везде.

При устройстве на загородном участке теплица может быть помещена на хозпостройках и гаражах, пристройках к дому. В городских условиях теплица обычно создается на крышах общественных зданий, к примеру, школ.

Установка теплицы на крыше дома позволяет сократить расходы на его отопление. Благодаря этому улучшается микроклимат в здании под парником. Кроме того, в парник гораздо проще подвести дополнительные коммуникации.

Двухскатная теплица

Традиционная форма отдельно стоящих теплиц. У классического варианта все стены находятся под прямым углом к земле. Угол наклона крыши (в народе называют домиком) в оптимальном диапазоне около 30-40 градусов и зависит от условий освещенности и особенностей климата в регионе – чем более снежные зимы, тем больше угол наклона.

Преимущества

Удобна двускатная теплица тем, что можно задать ей любую высоту конька. Высота крыши зависит от ширины самой постройки, которая очень вариабельна – от 2 до 5 м.

Двускатную теплицу можно сделать из поликарбоната и обойтись без фундамента.

В двускатной теплице легко смонтировать форточки прямо в крыше.

В теплице домиком хорошо выращивать высокорослые сорта овощей. А в сравнении с арочной теплицей при равных габаритах (ширина, длина), двускатная выше, в ней больший объем воздуха (он более равномерно нагревается и охлаждается).

Недостатки

Если теплица широкая и покрыта стеклом, то конструкция будет надёжной, только если она стоит на ровном фундаменте.

Теплица на фундаменте – это капитальная конструкция на много лет (гарантия на такие теплицы около 30 лет). Её не перенесешь по желанию на другое место сада, поэтому если вы вдруг решите провести перепланировку участка, придется «плясать» от теплицы.

Если теплица стеклянная, то в конструкции много стыков, а это неблагоприятно влияет на способность удерживать тепло. Компенсировать этот недостаток нужно с помощью резиновых прокладок в рамах.

Если же теплица из поликарбоната, то для монтажа будет больше расход материала, по сравнению с арочной.

Еще одно серьезное замечание бывалых садоводов – для двускатных теплиц домиком желательно использовать поликарбонат толщиной не менее 6 мм, так как нагрузка на него больше, чем в арочных (где традиционно идут 4 мм).

Теплица с наклонными стенами (голландского типа)

Это разновидность скатной крыши, но у неё есть свои особенности – такая форма требует более надежной опоры, так как крыша опирается не на вертикальные, а на наклонные стены. Высота голландской теплицы меньше, чем у классической двускатной, и хотя, больше места для грядок – хуже вентиляция.

Кровля теплицы (видео)

Вас может заинтересовать статья, в которой мы рассказываем об особенностях возведения стеклянных теплиц.

Тепличные сооружения «Домик» являются прекрасным выбором для обладателей обычных шести соток. Несмотря на относительную дороговизну, постройки такого плана могут быть использованы для круглогодичного выращивания сельскохозяйственной продукции, что позволяет достаточно быстро окупить все вложения.

Чтобы не потерять материал, обязательно сохраните его к себе в социальную сеть , Одноклассники, , просто нажав на кнопку ниже:

На деревянном каркасе

Можно сделать теплицу на деревянном каркасе из пленки или поликарбоната. При правильной обработке дерево может служить несколько лет, поэтому необходимо использовать специальные антисептики или раствор медного купороса. Также можно покрасить брус масляной краской или олифой, покрыть отработанным машинным маслом или битумной мастикой. Деревянный каркас собирают с помощью металлических уголков. Лучше для него брать древесину хвойных пород.

Деревянную теплицу из пленки можно сделать такой, как на чертеже.

Не обязательно делать для нее фундамент, можно вбить в землю (минимум на 35 см) водопроводные трубы подходящего диаметра, а в них вставить опорные стойки, расположенные на расстоянии 0,8-1 м. Далее к стойкам крепится нижняя обвязка и карниз, в нижней обвязке с торца оставляют место для двери. При необходимости стойки укрепляют диагональными рейками.

Важно! Хотя можно обойтись без фундамента, бетонное или кирпичное основание увеличивает срок службы деревянного каркаса. Пленку натягивают на теплицу каждый год, так как обычный полиэтилен зиму не переживает

Натягивать пленку нужно в сухую погоду, делают это снизу вверх и прибивают пленку к каркасу гвоздями

Пленку натягивают на теплицу каждый год, так как обычный полиэтилен зиму не переживает. Натягивать пленку нужно в сухую погоду, делают это снизу вверх и прибивают пленку к каркасу гвоздями.

Поликарбонат монтируют так же, как к металлическому каркасу.

Обогрев теплиц

В суровую пору растениям нужно обеспечить тепло. Есть простые способы обогрева:

Солнечный – основан на парниковом эффекте, создаваемом солнечными лучами. Возникает летом при активном солнце.

Биологический – в стеллажах треть емкости составляет навоз или компост. Процесс разложения дает тепло корням и служит удобрением.

Технический вариант обогрева имеет несколько подвидов:

Водяной – прокладывают двойной ряд труб под грядками и присоединяют их к котлу. Если он за пределами помещения, то обеспечивается более равномерный обогрев. Отапливают углем, дровами. Иногда используют теплогенератор.

Газовый – горелки или калориферы. На небольшой площади достаточно газовых баллонов, в противном случае нужно подключать к системе отопления дома. Для равномерного распространения тепла ставят вентиляторы.

Печной – дымоход из горизонтальных труб (металлических, кладка из кирпича). Котел присоединяют к баку с водой – водяная печь. Для большой площади нужно два котла. Трубу поднимают на 1,5 м над крышей, а место прохождения хорошо изолируют.

Электрический – нагревательный кабель с регулятором для создания оптимальной температуры. Подходят радиаторы из алюминия или электрические конвекторы (не сушат воздух, а заставляют его циркулировать). Их устанавливают на кронштейны и выставляют нужные показатели. Можно использовать таймеры – меняют температуру в зависимости от времени суток. Мощность приборов и их количество зависит от размера теплицы. Используют инфракрасные излучатели, они не только обогревают, но и предотвращают заболевания растений, создают оптимальный микроклимат.

Трубы, приборы для отопления размещают по периметру теплицы.

Обязательно обеспечить термоизоляцию дна. Дополнительно устанавливают:

• термометры – определяют температуру воздуха и почвы;
• терморегулятор – управляет обогревом в зависимости от показаний.

Разновидности крыш для теплицы

На данный момент наиболее распространенными являются следующие типы крыш для теплиц:

Арочная. В последнее время получила широкую популярность из-за использования гибкого материала для покрытия –поликарбоната. Имеет следующие преимущества:

• Более устойчива к ветровым и снеговым нагрузкам;
• Расход материала на каркас и покрытие меньше на 40% чем для скатных моделей;
• Имеет лучшую световую проницаемость;
• Образующийся конденсат скатывается по стенкам, а не капает на растения;
• Простой монтаж покрытия на арочную крышу для теплицы своими руками (пленка или сотовый поликарбонат).

Из основных недостатков можно отметить:

• Не очень подходит для выращивания растений не ограниченных в росте (детерминантных) особенно на внешних от центра грядках;
• Сложно устраивать окна для проветривания на длинных сторонах теплицы.

Арочная конструкция, на фото торцевые оконные проемы для проветривания

Капелька. Является более прочным подвидом арочной теплицы. Переходная форма между классической двухскатной и арочной формами. Ее крыша сходится под углом, что придает конструкции большую вертикальную прочность, а снег просто съезжает со скатов, не задерживаясь.

Форма капелька, считается одной из наиболее простых для устройства крыш из поликарбоната своими руками

2х скатная. Классическая форма оптимальная для устройства капитальной теплицы с раздвижной крышей. Преимущества данной конструкции:

• Выдерживает довольно значительные механические нагрузки;
• Пригодна для выращивания высокорослых растений в любой части, в том числе и вдоль стен;
• Легко утроить систему вентиляции в крыше вдоль всей теплицы;
• Для постройки каркаса может использоваться любой материал: дерево, металл, кирпич и т.п.
• Форма двускатного верха позволяет использовать остекленные рамы для покрытия.

Недостатки:

• Для постройки такого сооружения необходимо больше материала, а значит, и стоимость будет выше;
• Более сложный процесс монтажа.

Чертеж теплицы из поликарбоната с двухскатной крышей, в качестве материала каркаса может выступать дерево, металлические профили или ПВХ трубы

Односкатная. Наименее удачная форма, используется в основном при устройстве теплицы у стены дома. Препятствует попаданию света в полном объеме необходимом для полноценного роста растений. Обычно имеет незначительный угол наклона. На такой крыше скапливается снег, что заставляет либо дополнительно укреплять конструкцию, либо периодически ее очищать.

Односкатная пристенная теплица с каменным фундаментом и деревянными остекленными рамами

Ломаная (многогранная). Проекты таких сооружений были разработаны для оптимизации эффекта рассеивания света при использовании стекла. Сейчас, с применением поликарбоната, эти конструкции встречаются довольно редко, так как сложны в установке.

Излишне усложненный проект, чертеж ломаной крыши для теплицы

Купольная. Из последних разработок стоить отметить купольные теплицы, состоящие из элементов треугольной формы. По утверждениям разработчиков такая конструкция способна лучше рассеивать свет и является более теплостойкой.

Оригинальное купольное сооружение, несомненно, станет украшением приусадебного участка

Существует множество необычных крыш для теплиц из поликарбоната или стекла, которые выполняют, скорее, декоративную функцию или являются данью моде. Кроме необычной формы они не несут никакой дополнительной функциональной нагрузки.

Пирамидальная теплица с открывающейся вверх дверью

1. Теплица «Маруся»

Достоинства: Комплектуется поликарбонатом «Премиум» класса 4 мм. плотностью 0,7 кг/м2 с эффективной защитой от УФ на поверхности, срок службы 15-20 лет. Ширина раздвигающегося листа поликарбоната 1 метр, по желанию может быть уменьшена до сантиметров. Каркас не ржавеет, изготовлен из оцинкованной квадратной трубы. Конструкция позволяет установить автоматические форточки. Недорогие, ремонтопригодные направляющие из поликарбоната с УФ защитой. Разборная, удобная для транспортировки.

Недостатки: Сложность самостоятельного монтажа.

Освещение и отопление в теплице

Чтобы иметь теплицу, которая приносит урожай круглый год, необходимо обеспечить в ней отопление и освещение. При выборе оптимальной системы обогрева следует учесть ее габариты, а также удаленность от дома или кухни, если вы планируете сделать совместное отопление теплицы с домом.

Самым дешевым вариантом считается обогрев теплой водой с применением твердого топлива. Также часто для обогрева теплиц используют инфракрасные лампы. Они очень компактны, быстро регулируют температуру, уничтожают грибки и их легко автоматизировать.

Чтобы обогреть растения с помощью газа, придется подключаться к центральной системе газификации или покупать баллон с газом.

Есть вариант кабельного обогрева теплиц, который отличается экономичностью, а также равномерно распределяет тепло. Если его действие соединить с тепличным вентилятором, то можно распределять тепло дозировано в нужном направлении. Кабельный обогрев препятствует появлению конденсата на стенках и быстро реагирует на температурные изменения.

Также популярностью пользуются системы отопления теплиц за счет устройств обогрева дома.

Чертежи теплицы из поликарбоната своими руками из профильной трубы

С выбором места и возведением основы покончено, пришло время к непосредственной разработке чертежа, теплицы своими руками, используя профильную трубу.

Схема чертежа теплицы из поликарбоната

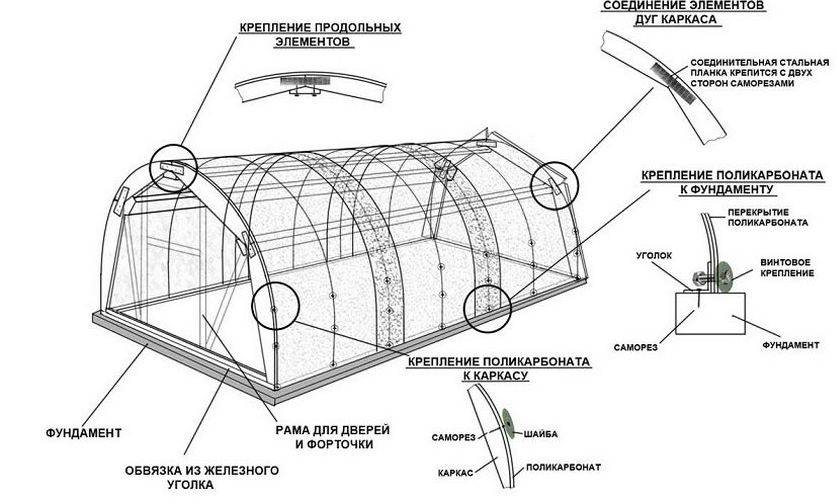

Как создать арочную теплицу из поликарбоната собственноручно, схемы и чертежи, фото.

С помощью арочной модели можно построить как небольшой парник, так и огромную капитальную теплицу. Чтобы сделать теплицу из поликарбоната своими руками, из профильной трубы, необходимо сделать грамотные чертежи и расчеты. Если говорить об арочной форме, тогда нужно знать некоторые отличительные черты данной конструкции. Самое главное, что следует учитывать, это конечно же высота самой теплицы, и то как это согласуется с размером листов стандартных форм. Длинной листы, бывают только 6 метров, что сам по себе влияет на коррекцию будущей постройки.

Как мы можем получить дугообразную форму? Лист нужно положить в поперечное положение, и радиус покрытия составит 190 сантиметров. Шириной в 380 сантиметров. Исходя из этого, можно понять, что и высотой постройка будет 190 сантиметров.

Так выглядит арочная теплица из поликарбоната внутри

Если 190 сантиметров, мало для ваших нужд, можно попытаться сделать ее выше, обустроив цоколь. Если сделать, высоту цоколя в 100 сантиметров, можно расширить саму постройку до 240 сантиметров.

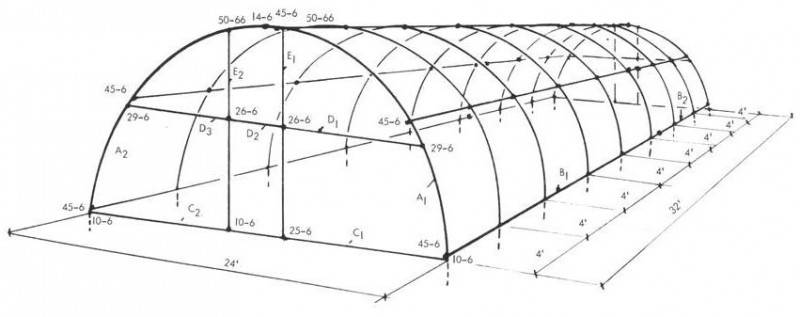

Чертежи теплицы, арочного типа из поликарбоната из профильной трубы

Также профильную трубу можно согнуть, чтобы подстроить ее под свои нужды, но как мы уже говорили ранее, для этого необходимо использовать специальные инструменты, или же купить профиль в виде дуг.

Схема теплицы из поликарбоната

Если вы разрабатываете чертежи теплицы из поликарбоната своими руками, из профильной трубы небольшого размера, примерно 5 метров, можно использовать всего лишь две дугообразные рамки.  Если же теплица больше 6 метров, вам необходимо будет провести дополнительные расчеты.

Следующим шагом будет разработка чертежей теплицы из поликарбоната своими руками, из профильной трубы, вам необходимо будет указать, шаг крепления. Ребра креплений при постройке теплицы арочного типа, необходимо располагать вдоль дуг. Сверяйте свои задумки, с техническим паспортом изделия, ведь ваши манипуляции не должны быть чем то неожиданным для данного материала.

Чертеж теплицы из поликарбоната своими руками, из профильной трубы двускатного типа.

Для такой постройки необходимо взять профильную трубу размером 40 на 20 миллиметров.

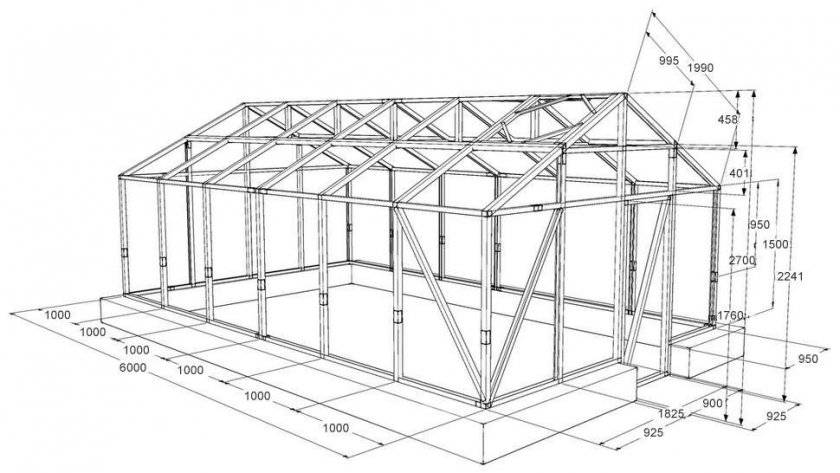

Чертеж двускатной теплицы

По этому чертежу вы сможете собрать, неплохую, двускатную теплицу, с вентиляционными отверстиями.

Пример теплицы с двускатной крышей

Стропилы при наклоне создают угол наклона до 30 градусов, что в свою очередь благоприятно скажется на сходе осадков с поверхности теплицы.

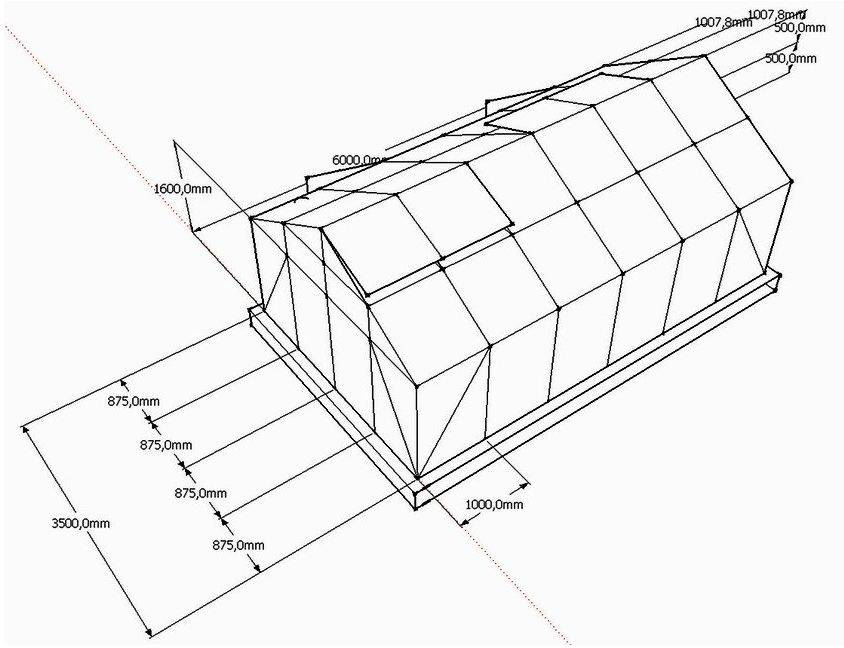

Проект теплицы из поликарбоната и профильной трубы, с двускатной крышей

Чтобы возвести такую постройку, чаще всего используют прочный профиль как минимум 20 на 40, для основных несущих деталей, стропил и балок, для менее важных деталей, можно использовать профиль 20 на 20. Если вы решите покрывать теплицу листами поликарбоната, учтите тот факт, что стыковочные места плит, обязательно должны располагаться на профиле. Расстояние между стропилами не больше 1 метра.

Сезонные теплицы, проекты и чертежи.

При создании теплиц на один сезон, особых жестких требований к конструкции нет, ведь им не нужно выдерживать давление снега. Главное обеспечить вентиляцию пространства.  Листы необходимо соединять крепежными профилями.

 Теплица хлебница, чертежи.

Эта конструкция отличается своей оригинальной конструкцией, которая имеет ряд преимуществ:

• Необычный дизайн;
• Нет необходимость в большом количестве стыковочных линий;
• Легко выполнить процедуру проветривания;
• Легкость в сооружении теплицы.

Две полудуги фиксируются на специальных выдвижных шарнирах, это будут раздвижные элементы, сам каркас нужно выполнить, используя профильную трубу, с небольшим сечением.

Теплица хлебница, фото

Как сделать теплицу из поликарбоната своими руками, видео:

Итог:

Чертежи теплицы из поликарбоната своими руками из профильной трубы, помогут вам построить такую теплицу или парник, который вам необходим. Таким образом вы сможете, обеспечить себя овощами, в любое время года, главное составьте правильные планы, и посчитайте количество расходных материалов, таким образом вы сможете избежать лишних затрат. На этом мы прощаемся с вами, желаем всего доброго и до встречи на нашем сайте об огороде без хлопот!
