Теплообменник на дымоход

Принцип работы

Современные теплообменники могут отличаться друг от друга принципом подогрева воды, на основании чего их можно разделить на несколько типов:

• Змеевик, установленный внутри отопителя;
• Наружный теплообменник, выполненный в виде прямоугольного бака, нагрев которого обеспечивается за счёт контакта со стенками печи;
• Наружный водяной контур, высокую температуру нагрева которого поддерживают дымовые газы.

В продаже можно встретить и такие модели, в которых в конструкции уже установлен бак для воды из нержавейки. Однако теплообменник подобного типа работает так же, как и змеевик.

Змеевик

Первый тип воздушного теплообменника на дымоход — стальной змеевик, который установлен непосредственно в топливнике. Он имеет такое расположение, чтобы избежать прямого контакта трубы с пламенем. Иными словами, его устанавливают на некотором расстоянии от зоны самой высокой температуры. Лучше всего, когда этот элемент расположен на пути отходящих продуктов сжигания топлива. В этом случае можно будет не беспокоиться о возможном его прогорании, а это гарантия его длительной службы. У встроенного змеевика на выходе предусмотрены патрубки, которые позволяют подключить трубы, ведущие к выносной накопительной емкости.

Плюсом теплообменников этого типа является минимальное время нагрева воды. Однако эффективность их работы не впечатляет.

• Для нагрева используется тепло, забираемое у топки, а это приводит к уменьшению мощности отопителя. В результате увеличивается время отопления парной, а это увеличивает и расход топлива.
• Остается нерешенной главная проблема — раскаленные дымовые газы будут продолжать все так же, не принося никакой пользы, вылетать в трубу. Из-за этого КПД агрегата находится на довольно низком уровне, который не превышает 50%.

Правда, все вышесказанное не относится к кирпичным банным печам, оснащенным теплообменником и несколькими ходами движения дымовых газов, которые служат для поддержания комфортной температуры в предбаннике и моечной.

Наружный теплообменник

Другой разновидностью теплообменника на дымоход, которая позволяет передавать печное тепло воде, является наружный навесной бак из нержавеющей стали. Как правило, его устанавливают на одну из боковых стенок топливника, а нагрев обеспечивается за счет выделяемого ею инфракрасного излучения. Преимуществом этого варианта является простота установки, однако пользоваться таким теплообменником не очень удобно. Здесь проявляется недостаток, присущий первому типу теплообменника, заключающийся в прямолинейном отборе тепла, и вдобавок к этому в подвесной бак приходится постоянно добавлять холодной воды.

Функция теплообменника в системе отопления

В домашних отопительных системах воздух наиболее часто используются поверхностные теплообменники системы отопления, где тепловая энергия передается через поверхности металлических стенок данного устройства.

Принцип отопления через теплообменник наиболее полно реализован в конструкции газовых, твердотопливных или электрических котлов. Вода циркулирует по изогнутым в виде змеевика трубам, установленным внутри отопительного агрегата, и нагревается от температуры горящего топлива. Нагревшийся теплоноситель уходит в трубопровод отопительной системы, а ему на смену в теплообменник поступает остывшая вода из радиаторов.

До сих пор во многих индивидуальных домах традиционным источником тепла остается печь. Она хороша для обогрева небольшой избы, однако в условиях многокомнатного коттеджа ее тепловая мощность недостаточна. Поэтому в частном доме теплообменник в системе отопления нужен для того, чтобы превратить печку в полноценный водонагревательный котел. Размер и форма самодельного теплообменника для отопления должна вписываться в габариты топливной камеры печи. К этому устройству можно подключить трубопроводы и радиаторы, и тогда отопление дома станет более эффективным.

Теплообменники – особенности изготовления

Самые важные элементы, от их правильного устройства и эффективного функционирования во многом зависит комфортность мытья. Мы рассмотрим несколько вариантов теплообменников и выскажем свои замечания, окончательное решение за вами. Одна и главных проблем всех типов теплообменников – невозможность регулировать температуру нагрева воды.

Вода в баке может быть или недостаточно теплой, или слишком горячей. Разбавлять горячую воду холодной приходится вручную. Но и это еще не все – очень велики риски закипания воды в теплообменнике. Система не очень пострадает от пара, она открытого типа, но для теплообменника такие ситуации «даром» не обойдутся.

Начнем с простых теплообменников и закончим более сложными.

Предназначение элемента

Теплообменник используется для забора тепловой энергии, идущей через дымоход. Источником является нагретый воздух. Особенности конструкции агрегата зависят от:

• формы и диаметра трубы;
• материала изготовления;
• мощности носителя и прибора, генерирующего тепло.

Выделяют воздушные и жидкостные модификации. Первая имеет более примитивное устройство, но не считается самой эффективной. Для нее требуется качественный материал.

Жидкостный теплообменник имеет форму металлического змеевика. Он контрастирует с внутренней плоскостью дымохода и отличается высоким показателем теплопроводности. Змеевик находится в корпусе из металла для безопасности применения и оптимального теплообмена. Его изолируют с внутренней стороны негорючим утеплителем. Чаще это базальтовая вата.

Теплообменники различаются по материалу, из которого они сделаны

Конструкция обустраивается на дымоходе. Через корпус проводят наружу края змеевика и подсоединяют к системе отопления. В верхней области устанавливается расширительный бачок. Трубка из меди лучше всего годится для изготовления змеевика. К тому же этот элемент отличается высоким КПД, а потому габариты у него в разы меньше, чем у стальных изделий.

Сначала идет нагрев жидкости с ее последующим расширением. После этого она перемещается по змеевику и направляется в радиатор. Здесь теплая вода вытесняет прохладный теплоноситель, нагрев которого осуществляется повторно в змеевике. Наблюдается постоянная циркуляция теплоносителя в системе.

Чтобы этот процесс проходил максимально точно, необходимо подсчитать диаметр и длину элемента, а еще в точности определить угол наклона обратки и подачи

Все эти особенности важно учитывать не столько ради того, чтобы устройство продолжало работать, сколько ради предотвращения гидроудара, последствия которого могут быть неблагоприятными. В то же время у описываемого вида теплообменника есть определенные минусы:

1. Проблемы при обустройстве и проведении расчетов.
2. Контроль температурного режима и показателей давления, носящий постоянный характер.
3. Значительный расход теплоносителя. Он вызван испарением влаги из расширительного бака. Зимой при использовании водяной системы приходится жидкость сливать.
4. Существенное понижение температуры отходящих газов, из-за чего топливо может сгорать не полностью с одновременным снижением тяги.

У подобного агрегата имеются минусы

Установка теплообменника на банную печь

Так как все перечисленные модели серьёзно отличаются между собой по способности противостоять перегреву, место для установки конкретной модели выбирается исходя из особенности устройства топки и материала, из которого изготовлен теплообменник.

Каркасные или регистровые системы, как правило, используются в кирпичных банных печах. Аппарат заделывается в верхнюю часть топки или в свод печи еще на этапе её постройки. При этом патрубки для подключения к баку выводят с тыльной или с боковых сторон печного корпуса.

Таким же способом устанавливаются плоские змеевики из меди и нержавейки. Они могут быть заделаны как в свод, так и в одну из вертикальных стенок топочной камеры в банной печи.

Витые медные змеевики традиционно устанавливают на верхний дымоход. Иногда змеевик располагают непосредственно под насадным центральным баком для горячей воды. В баке греется вода для обрызга каменки, а в медном теплообменнике нагревается вода для душа или моечного отделения.

Тарельчатые и коробчатые теплообменники устанавливается на одной из боковых стен в банной печи. Обычно их используют для стальных или чугунных печек. Для установки достаточно вырезать в стенке два отверстия. После чего на выходные патрубки одеваются распорные втулки, и теплообменник устанавливается внутри топки с помощью накидных гаек. Подобный тип теплообменника называют ещё сухим, так как вода при любых обстоятельствах не попадает внутрь топочной камеры.

Важно! Коробчатые и регистровые теплообменники устанавливают внутри банной печи так, чтобы уменьшить контакт поверхности металла с наиболее горячей частью фронта горения.

Теплообменник должен получать большую часть тепла внутри печи не за счет конвекции и обтекания раскаленными газами, а в виде инфракрасного излучения от стен и свода банной печи. Чтобы избежать перегрева, трубы теплообменного контура приходится экранировать листами из нержавеющей стали. В результате и ресурс повышается, и вода в теплообменнике нагревается более равномерно, без кипения и паровых фонтанов.

Схема подключения теплообменника для бани

Практически все модели теплообменных устройств работают по принципу самотека или естественной конвекции воды в полузамкнутой системе труб. Поэтому при разработке схемы установки аппарата отбора тепла необходимо придерживаться двух правил:

• Входной и выходной патрубки теплообменника должны располагаться на разных уровнях, расстояние по вертикали между нижней и верхней точками подвода воды должно быть не менее 20-25 см. Нижний патрубок используется для подвода холодной воды, верхний – для отвода кипятка;
• Подключение к патрубкам греющего контура банной печи необходимо выполнять только с помощью гибких соединений, а соединительные муфты обязательно уплотнять теплостойким силиконом.

Речь идет не о гибких резиновых шлангах в металлической оплетке, они для этих целей не подходят, даже если на этикетке присутствует маркировка «для горячей воды» или что-то подобное.

Важно! Из-за сильного теплового излучения, идущего от стенок банной печи, резина стареет и перегорает за считанные недели.

Опытные пользователи рекомендуют выполнять подключение бака к теплообменнику в бане с помощью гибких газовых шлангов из нержавейки.

Как подключить теплообменник к банному баку

Классической схемой установки считается выносной бак для бани с теплообменником. Это означает, что емкость с горячей водой для душа и уборки помещения располагается либо на ближайшей стене, либо за пределами парилки, поближе к душевой кабинке.

Важно обеспечить определенный перепад высоты между выходом из теплообменника банной печи и донной частью емкости с водой. Обычно эта величина выбирается в пределах 50-70 см

Для коробчатых и регистровых схем, плоских змеевиков бак находится на уровне 120 см над уровнем пола. Это удобно, можно зачерпнуть горячей воды через верхний люк.

Другое дело, если змеевик теплообменника для бани установлен на трубу дымохода. В этом случае бак придется поднимать на высоту 180-200 см, поэтому в днище или на выходе из контура устанавливать бронзовый кран для горячей воды.

Трубопроводы, ведущие от теплообменного контура печи к баку, обычно располагают под уклоном. Холодная магистраль от нижнего патрубка подводится к питающему баку под прямым углом, это обеспечивает максимальную величину гидростатического напора в контуре. Отходящая магистраль устанавливается под углом 25-30о. Делается это для отделения пузырей воздуха и пара, образовавшихся в потоке воды при нагреве.

На холодной магистрали обязательно делают колено и ставят сливной шаровый кран, с помощью которого можно легко слить воду из банного теплообменника.

Несколько общих советов

Во время пользования теплообменников возникают некоторые проблемы, способные «испортить настроение». Какие это неприятности и как их можно решать?

Температура нагрева воды в баке

Температура нагрева воды в баке

Нужно «ловить» момент, когда она будет приемлемой, но такой «момент» поймать почти невозможно. Дело в том, что во время приема душа печь продолжает гореть, соответственно, температура воды постоянно повышается. Что делать? Тушить огонь в печи? Это, конечно, не выход.

Мы предлагаем решить проблему при помощи смесителя. Если в бане есть водовод – отлично, он поможет не только создавать комфортную температуру, но и с помощью простейшей автоматики сделать наполнение емкости под воду автоматическим. Можно будет мыться без экономии воды, несколько уменьшаются риски ее закипания в теплообменнике. Если подвод воды отсутствует, то рекомендуем установить дополнительную емкость для холодной воды рядом с баком для теплой воды. Подсоединять его к душу нужно через смеситель.

Схема подключения

Закипает вода в теплообменнике

Закипает вода в теплообменнике

Особенно часто такое случается во время монтажа теплообменника непосредственно в топке печи. Мы гарантируем, что вам никогда не удастся рассчитать параметры теплообменника таким образом, чтобы полностью исключить такое явление. Слишком сложные это расчеты и слишком много есть неизвестных и нерегулируемых показателей. Расчеты по скорости движения водного потока может выполнить только квалифицированный инженер-конструктор, отлично знающий законы теплотехники, гидротехники и монтажа. Но самая главная неизвестная величина – пламя в печи.

Никто и никогда не сможет точно сказать, сколько тепла дает печь в каждую отдельно взятую единицу времени. Оперативно увеличивать или уменьшать интенсивность горения пламени в зависимости от температуры воды невозможно. Решить проблему закипания воды предлагаем при помощи обыкновенных однофазных водяных насосов для отопительных систем. Встраиваются они непосредственно в трубопровод, мощность устройств 100÷300 Вт. Установка циркуляционного насоса не только устраняет риски закипания, но и значительно ускоряет время нагрева воды.

Схема подключения циркуляционного насоса

Надеемся, что наша информация будет полезной для владельцев бань и даст возможность не решать проблемы с теплообменниками, а предупреждать их возникновение еще на этапе изготовления и монтажа.

Недостатки

Основная сложность с теплообменниками для дымохода состоит в отсутствии адекватного регулирования мощности, нет хорошо отработанных способов прекратить нагрев теплоносителя или воды ГВС во время работы печки. Если просто перекрыть контур с водой, то остаток в теплообменнике может закипеть и разорвать дымоход и корпус устройства. Нужно полностью сливать жидкость.

Кое-как ограничивать мощность можно с помощью заслонок, но тогда пострадает тяга и отрегулированная работа самой печки. Обходной путь, фактически байпас, существенно усложняет конструкцию дымохода и делает его чрезмерно объемным.

Все сводится к простой идее. Не нужно мириться с потерей тепла, которое уходит в трубу. Но при установке теплообменника стоит учитывать, что он может играть лишь вторичные роли, как в отоплении, так и в горячем водоснабжении, существенно снижая нагрузку на основной источник тепла. При выборе актуальной модели необходимо тщательно подбирать мощность и режимы работы, чтобы не испортить условия эксплуатации самой печи.

Какой материал лучше

При устройстве теплообменника применяют металлические детали – оцинкованные листы, баллоны из-под газа, трубы различного диаметра, чугунные заготовки и т.д. Чугун использовать не рекомендуется, потому что он, по сравнению со сталью, хрупкий и тяжелый, что затрудняет его монтаж на дымоход.

Оптимальный вариант – аустенитная сталь. Нержавейка легко переносит термические перепады, устойчива к механическим повреждениям, поддается самостоятельной обработке и сварке.

Оцинкованная сталь уступает легированной или аустенитной, так как она не предназначена для нагревания. Высокотемпературный режим приводит к выделению окислов цинка, вредных для здоровья, поэтому если планируется повышение температуры в дымоходе до + 419,5 ºС, следует отказаться от оцинковки. Лучше приобрести дорогой, но безопасный материал.

Особенности устройств, используемых в бане

По конструкции описываемые устройства можно разделить на встроенные им прикрепленные к дымоходу. Изделия второго типа часто называют устройствами самоварного типа.

Встроенные конструкции состоят из небольшого бачка емкостью до 5 литров. Он устанавливается между топкой и кожухом теплогенератора.

К теплообменнику при помощи труб происходит подключение емкости объемом до 100 литров. После нагрева отопительной установки происходит подъем горячей воды по трубе. Остывший теплоноситель поступает обратно в теплообменник. Благодаря этому во внешней емкости поддерживается нужная температура теплоносителя.

Устройства самоварного типа представляют собой герметичную емкость, опоясывающую дымоход. В процессе нагрева жидкости в таком случае происходит использование тепла от продуктов сгорания, движущихся по трубе.

Варианты устройства и принцип работы теплообменных приспособлений

Выбор будет зависеть от того, проектируется ли печь с возможностью последующей установки теплообменника либо все работы придется начинать с нуля. В первом случае целесообразен вариант водяного теплообменника, устанавливаемого рядом с обычной нагревательной печью. Такой теплообменник будет включать в себя:

• Собственно корпус аппарата.
• Накопительный бак.
• Верхний и нижний отводы из рабочего пространства печи.
• Сливные краны теплообменника и системы.

Принцип работы теплообменника, обеспечивающего горячее водоснабжение и подключающегося к печи

Теплообменник на дымоход воздушного типа будет иметь совсем другую структуру:

• Корпус, снабженный входным и выходным патрубками.
• Система поворотных заслонок, которая будет регулировать скорость и давление отводимых продуктов сгорания.
• Элементы крепления корпуса в дымоходе.

Наличие поворотных заслонок, хотя и потребует более внимательного управления теплообменником во время его функционирования, взамен позволит увеличивать эффективность теплоотдачи уходящими газами вследствие направленного изменения путей их перемещения по дымоходу.

Выбор материалов для теплообменника

Поскольку дымовые газы, проходящие по дымоходу, имеют температуру до 300-350°С, то использование для изготовления корпуса обычной стали не годится. Долговечны теплообменники из нержавеющей стали (наиболее популярна марка 08Х18Н10 или AISI 304). Если финансовые возможности не позволяют сделать такой выбор, можно обойтись и оцинкованной сталью.

Теплообменник из нержавеющей стали под горячую воду подсоединяется к баку, размещаемому на стене

Однако при температурах более 200-250°С долговечность корпуса начнет уменьшаться. Более того, при дальнейшем повышении температур цинковое покрытие начинает интенсивно испаряться и в некоторых случаях может подсасываться внутрь жилых помещений, что очень опасно для здоровья.

Вместе с тем, второй вариант будет весьма целесообразен, если печь установлена в загородном доме и не предназначена для долговременного использования.

Способы установки теплообменника в дымоходе

Проще всего монтировать корпус под имеющиеся размеры дымохода, когда печь не работает. Внутри дымового канала монтируется корпус, с таким расчетом, чтобы уменьшение проходного отверстия не превысило 40%. Конечно, при этом возрастает тяга и более интенсивно протекает теплообмен, но и управлять таким процессом окажется намного сложнее.

Можно также прикреплять теплообменник и к печи, а потом обложить огнестойким кирпичом. Поскольку особых нагрузок на аппарат нет, то и кладку кирпича обычно производят «на ребро». Эффективность теплообменника будет зависеть от стенок корпуса — при увеличении их толщины аппарат разогревается медленнее, но зато затем работает более стабильно. В этом случае также снижаются потери на образование конденсата.

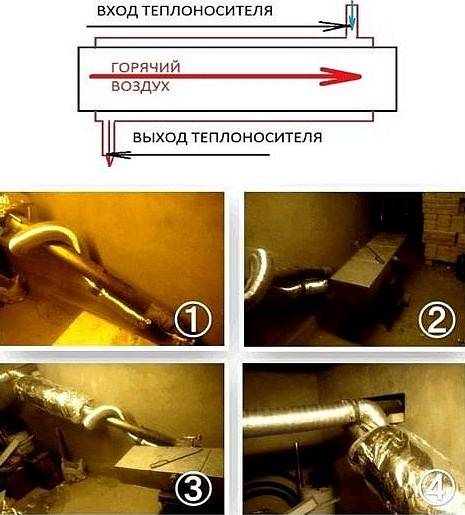

Схема монтажа теплообменника показывает особенности установки труб и заполнения бака водой

Стадии монтажа теплообменника своими руками

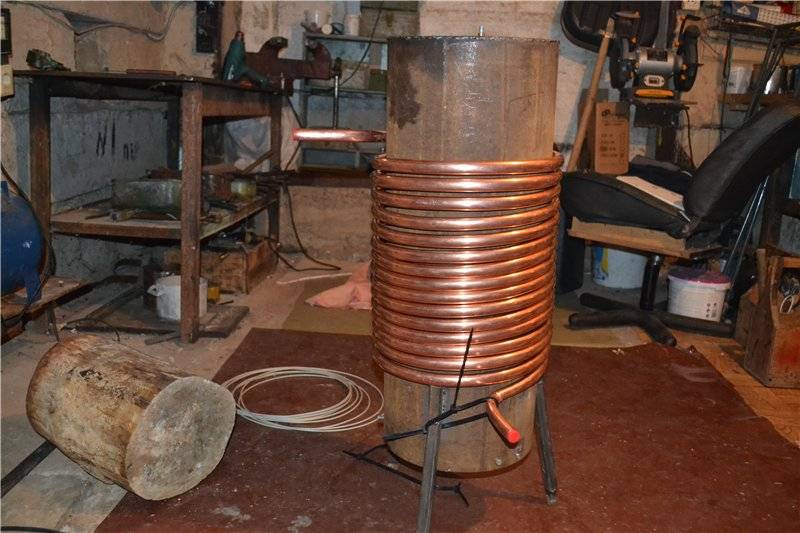

Внутри дымохода прокладывается змеевик из тонкостенных медных труб (менее удачный вариант — трубы из нержавеющей стали), по которым впоследствии будет прокачиваться воздух. Шаг труб выполняют таким, чтобы расстояние между осями смежных витков были не менее четырех-пяти диаметров трубы. При больших значениях происходят ненужные потери тепла, а при меньших увеличивается расход медных труб и проявляется эффект экранирования, следствием которого является перегрев трубопроводов.

На видео показано изготовление теплообменника на дымоход своими руками

Примеры установленных теплообменников в бане, ванной, деревянном доме

Гофровые насадки — самая простая конструкция теплообменника

Еще более конструктивно просто (хотя и менее привлекательно) теплообменник для целей отопления можно соорудить из гофровых стальных труб. Ими просто обвивают наружную поверхность дымохода, а для последующего перенаправления горячего воздуха в другие помещения дома можно использовать имеющуюся систему внутренней вентиляции. Теплосъем увеличится, если гофровые насадки сверху покрыть теплоизолирующим фольговым материалом.

Теплообменник из гофротрубы как можно ближе прикладывается к дымоходу и изолируется фольгой для съема и сохранения максимального количества тепла

Виды устройств для дымохода

Среди воздушных разновидностей традиционной моделью для самостоятельного изготовления считается трубчатый теплообменник, хотя есть и множество других вариантов.

Рассмотрим основные виды, которые актуальны для монтажа на дымоход печей длительного горения, малогабаритных буржуек, печей на отработке. Тепло, которое они преобразуют из энергии продуктов горения, называют сухим.

Если представить схематично внутреннюю часть устройств, то она может иметь следующие вариации.

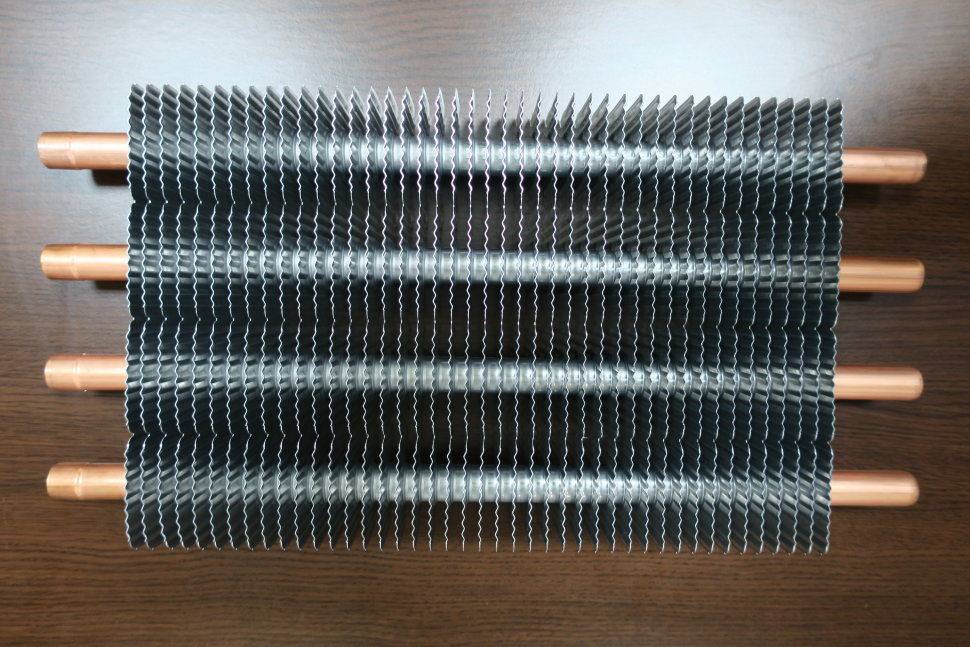

Горизонтально или вертикально расположенные трубы, приваренные к корпусу топки. Вертикальное расположение эффективнее, так как воздух лучше проходит сквозь каналы. Материал изготовления – сталь.

Обвитая вокруг топки труба. Для хорошей теплоотдачи достаточно 2-3 витков, которые лучше слегка раздвинуть, чтобы увеличить площадь обогрева.

Перегородки внутри корпуса. Своеобразный лабиринт составляют из металлических пластин, установленных вертикально. Оптимальная толщина деталей – от 6 мм до 8 мм.

Трубы, проходящие сквозь топку.

При вертикально расположенных каналах движение воздуха более интенсивное, следовательно, производительность прибора увеличена. Но в некоторых случаях уместны устройства с горизонтально расположенными трубами или с перегородками. Каждая из перечисленных моделей подходит для самостоятельного изготовления, если есть навыки сварки.

Какие материалы можно использовать?

Качественный теплообменник на дымоход изготовляется из пищевой аустенитной нержавеющей стали. Она отлично работает при постоянном воздействии высоких температур. Никель, который содержится в составе сплава, образует на поверхности трубопровода особую пленку, которая устойчива к воздействию агрессивной среды.

Значения временного сопротивления разрыву и относительного удлинения для оцинкованной стали

В качестве материала для трубы теплообменника можно использовать оцинкованную сталь. При сильном нагреве выше 200°С цинк, который содержится в металле, начинает испаряться. При температуре 500°С его концентрация в воздухе становится опасной для здоровья человека. Но если ваша отопительная система будет работать в меньшем температурном диапазоне, данный материал полностью безопасен.

Варианты изготовления приборов своими руками

Предлагаем несколько простых для самостоятельного производства проектов, которые при желании можно сделать из металлических деталей с помощью сварки и электроинструмента.

Обзор теплообменника из газового баллона

Если установить самодельное устройство на буржуйку, эффективность обогрева в помещении вырастет на 30-40%. Чем меньше по площади гараж или мастерская, тем выше продуктивность работы прибора.

Предлагаем рассмотреть вариант, который идеально подходит для маленьких печей типа «буржуйка», активно применяющихся для отопления гаражей.

В целом из газового баллона получается довольно аккуратный и производительный теплообменник для печи, обогревающей небольшое помещение. Чтобы еще больше увеличить эффективность обогрева без кардинального изменения конструкции, на трубы можно установить вентиляторы, а количество труб увеличить до 4-5.

Фотообзор экономайзера Ферингер

В качестве образца для изготовления могут выступать заводские модели популярных производителей. Например, компания Ферингер, известная выпуском печей, предлагает готовые дымоходы, которые по своей сути являются теплообменниками.

Рассмотрим модели несложной конструкции. Все детали, из которых они состоят, можно сделать самостоятельно.

Главная идея, которую можно взять от передовых моделей Ферингер, – использование четырех труб вместо одной. Если печь уже установлена в гараже или подсобке, часть дымохода убираем, устанавливаем вместо нее четырехтрубный экономайзер – и температура в помещении сразу повышается на несколько градусов.

Самодельный воздушный конвектор

Предложенная модель полностью выполнена из стальных деталей. Это теплообменник, который по габаритам примерно в 1,5 раза объемнее дымохода.

Он представляет собой барабан с трубками, расположенными перпендикулярно дымоотводной трубе. Нержавеющая сталь выбрана не зря – она с легкостью переносит высокие температуры, хорошо чистится и не прогорает.

Для работы потребуются:

• стальная труба диаметром 30 мм (для изготовления 8 одинаковых отрезков);
• фрагмент трубы 50 мм (для центрального канала);
• металлический лист толщиной 2 мм (для изготовления 2-х круглых пластин и кожуха);
• банку из-под краски объемом 20 л (для переходника на дымоход).

Также необходимо приготовить инструмент для резки и сварки металла.

Это один из лучших вариантов воздушного теплообменника на дымоход печки для гаража или подсобки. Конструкцию можно упростить, вместо трубок приварив металлические перегородки, однако принцип действия останется тем же: нагретый воздух из дымохода будет дополнительным источником тепла для помещения.

Процессу изготовления непосредственно дымохода для печки-буржуйки посвящена рекомендуемая нами статья. Дымовую трубу сразу в ходе изготовления лучше снабдить теплообменником.

Особенности установки

Теплообменник на трубу дымохода можно установить самостоятельно, а работать он будет в одном из двух режимов. В каждом из них происходит определенный процесс теплоотдачи внутренней трубе от дыма. В первом режиме следует подключить выносной бак к теплообменнику. При этом на внутренней трубе будет конденсироваться вода, теплообменник станет нагреваться за счёт тепла дымовых газов. Температура на стенке трубы при этом не будет больше 100 °С, вода в баке будет нагреваться достаточно долго.

Во втором режиме конденсация на внутренних стенках теплообменника и вовсе не будет происходить. Тепловой поток будет идти более существенно, вода нагреется быстро. Для того чтобы ближе ознакомиться с данным процессом, необходимо поставить кастрюлю с водой на газовую горелку. Вы увидите, как на стенках появится конденсат, который станет капать на плиту. Этот этап будет длиться достаточно долго, пока вода не разогреется. Если вы используете теплообменник в качестве регистра для нагрева воды, то следует отдать предпочтение небольшим конструкциям с толстыми стенками, в этом случае конденсата будет меньше.

Особенности установки и работы теплообменника

Устанавливается между топкой и конвектором:

• встраивается в печь;
• крепится на дымоход;
• или встраивается в него.

Производительности устройства емкостью в 5 л хватит для быстрого наполнения горячей водой 120-литрового бака. Пользоваться просто – достаточно организовать своевременную подачу жидкости (бесперебойность можно обеспечить использованием циркуляционного насоса) и «кормить» топку дровами.

При монтаже теплообменника (рекуператора) для бани необходимо учесть следующие моменты:

• суммарная протяженность труб для подачи воды должна укладывается в 3 м, что минимизирует теплопотери;
• при диаметре соединительных труб в 1 дюйм, допускается не применять циркуляционный насос.

Чем дольше эксплуатируется теплообменник, тем более оправданной с экономической точки зрения оказывается установка.

Предназначение элемента

Теплообменник используется для забора тепловой энергии, идущей через дымоход. Источником является нагретый воздух. Особенности конструкции агрегата зависят от:

• формы и диаметра трубы;
• материала изготовления;
• мощности носителя и прибора, генерирующего тепло.

Выделяют воздушные и жидкостные модификации. Первая имеет более примитивное устройство, но не считается самой эффективной. Для нее требуется качественный материал.

Жидкостный теплообменник имеет форму металлического змеевика. Он контрастирует с внутренней плоскостью дымохода и отличается высоким показателем теплопроводности. Змеевик находится в корпусе из металла для безопасности применения и оптимального теплообмена. Его изолируют с внутренней стороны негорючим утеплителем. Чаще это базальтовая вата.

Конструкция обустраивается на дымоходе. Через корпус проводят наружу края змеевика и подсоединяют к системе отопления. В верхней области устанавливается расширительный бачок. Трубка из меди лучше всего годится для изготовления змеевика. К тому же этот элемент отличается высоким КПД, а потому габариты у него в разы меньше, чем у стальных изделий.

Сначала идет нагрев жидкости с ее последующим расширением. После этого она перемещается по змеевику и направляется в радиатор. Здесь теплая вода вытесняет прохладный теплоноситель, нагрев которого осуществляется повторно в змеевике. Наблюдается постоянная циркуляция теплоносителя в системе.

Чтобы этот процесс проходил максимально точно, необходимо подсчитать диаметр и длину элемента, а еще в точности определить угол наклона обратки и подачи

Все эти особенности важно учитывать не столько ради того, чтобы устройство продолжало работать, сколько ради предотвращения гидроудара, последствия которого могут быть неблагоприятными. В то же время у описываемого вида теплообменника есть определенные минусы:

1. Проблемы при обустройстве и проведении расчетов.
2. Контроль температурного режима и показателей давления, носящий постоянный характер.
3. Значительный расход теплоносителя. Он вызван испарением влаги из расширительного бака. Зимой при использовании водяной системы приходится жидкость сливать.
4. Существенное понижение температуры отходящих газов, из-за чего топливо может сгорать не полностью с одновременным снижением тяги.

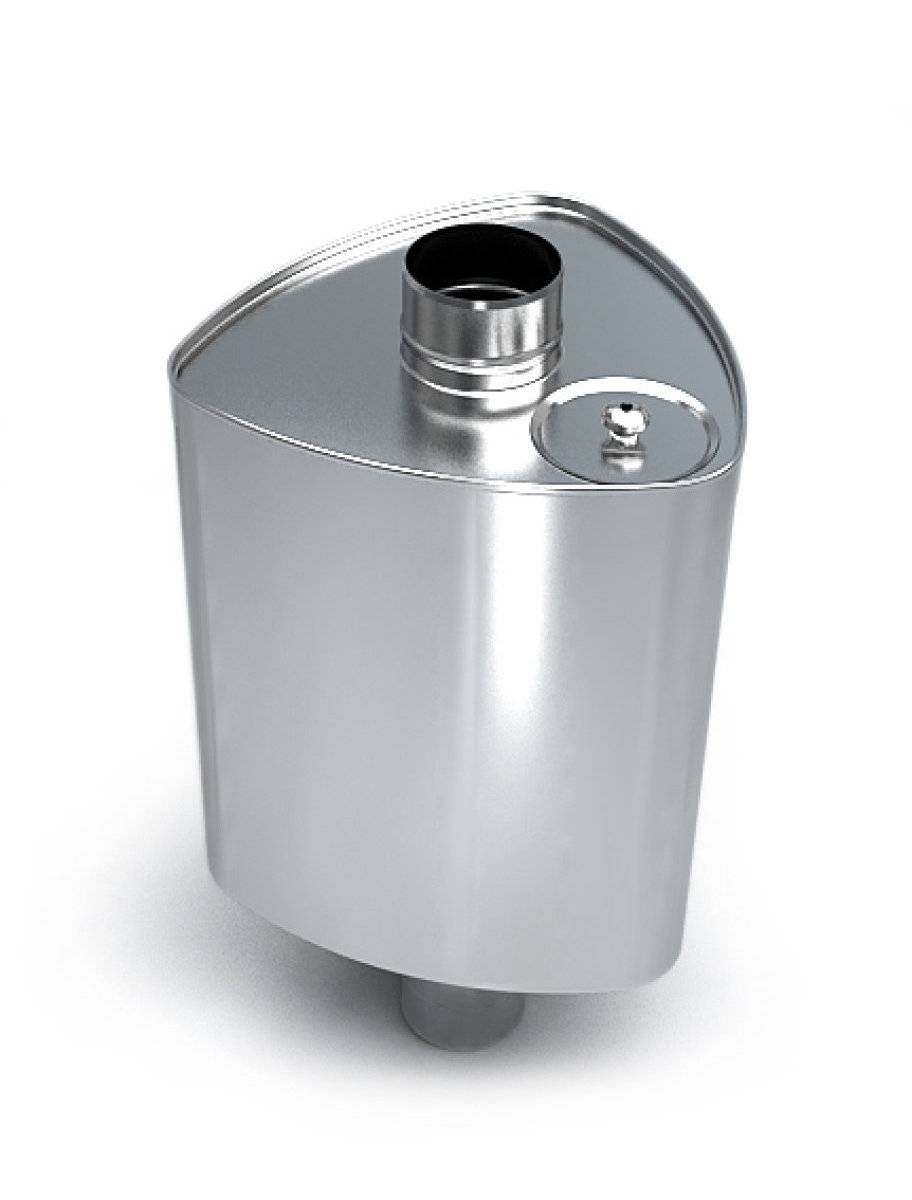

Бак с подключением водяного контура

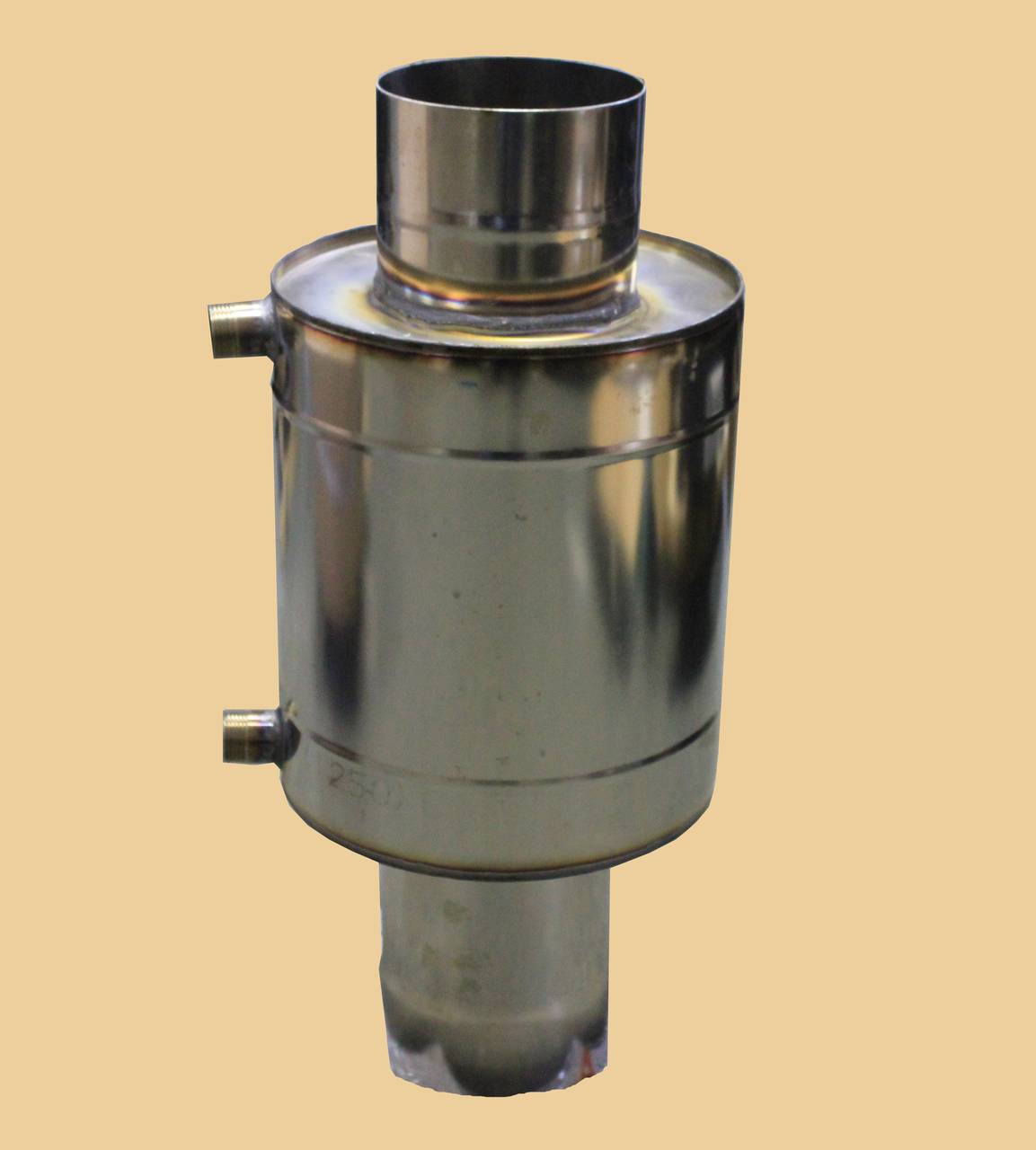

Теплообменник в виде бака, расположенного вокруг дымохода, делают из нержавейки или оцинкованной жести. При этом следует учесть конструкцию печи. Если в ней предусмотрен режим дожигания дымовых газов, и температура дыма на выходе из печи не превышает 200 градусов, можно использовать любой материал для изготовления теплообменника.

В простых печах без дымооборота значение температуры дыма на выходе может достигать 500 градусов Цельсия. В этом случае необходимо использовать нержавейку, так как цинковое покрытие при сильном нагреве выделяет вредные вещества.

Чаще всего теплообменники такого типа устанавливают на банную печь и используют в качестве нагревателя воды для ГВС. Бачок оснащают штуцерами в верхней и нижней его части, к ним подключают трубы, выведенные в систему. Бак для горячей воды при этом устанавливают в душевой или парилке. Возможно использовать такую систему и для отопления подсобного помещения или гаража.

Изготовление бака: пошаговая инструкция и видео

Теплообменники для промышленных печей продаются в комплекте с некоторыми модификациями, при установке новой печки можно подобрать подходящую модель с уже готовым водяным контуром. Также можно сделать теплообменник на дымоход своими руками. Для его изготовления необходимы следующие материалы:

• отрезки трубы из нержавеющей стали разного диаметра с толщиной стенок 1,5-2 мм, листовая сталь;
• 2 штуцера на 1 дюйм или ¾ дюйма для подключения к системе;
• бак-накопитель из нержавейки или оцинкованной стали объемом от 50 до 100 литров;
• медные или стальные трубы или гибкая подводка для ГВС;
• шаровый вентиль для слива теплоносителя.

Последовательность изготовления для банной печи или буржуйки:

1. 1. Работы начинают с подготовки чертежа. Размеры бака, устанавливаемого на дымоход, зависят от диаметра трубы и типа печи. Печи простой конструкции с прямым дымоходом отличаются высокой температурой дымовых газов на выходе, поэтому размеры теплообменника могут быть достаточно большими: до 0,5 м высотой.

1. Диаметр внутренних стенок бака должен обеспечивать плотную посадку теплообменника на дымовой патрубок. Диаметр внешних стенок бака может превышать диаметр внутренних в 1,5-2,5 раза. Такие размеры обеспечат быстрый прогрев и хорошую циркуляцию теплоносителя. Печи с низкой температурой дымовых газов лучше комплектовать баком, имеющим небольшие размеры, чтобы ускорит его прогрев и избежать образования конденсата и ухудшения тяги.
2. С помощью сварочного инвертора соединяют детали заготовки, следя за герметичностью швов. В нижней и верхней части бака приваривают штуцера для подачи и отбора воды.
3. Бак устанавливают на дымовой штуцер печи внатяг, промазывая соединительный шов жаропрочным силикатным герметиком. Сверху на бак-теплообменник аналогичным образом ставят переходник с неутепленной трубы на утепленную и выводят дымоход из помещения через потолок или стену.
4. Подключают теплообменник к системе и баку-накопителю. При этом выдерживают необходимый градус наклона: труба подачи холодной воды, подсоединяемая к нижнему штуцеру, должна иметь угол не менее 1-2 градусов относительно горизонтальной плоскости, трубу подачи нагретой воду подсоединяют к верхнему штуцеру и с уклоном не менее 30 градусов выводят к накопительной емкости. Накопитель должен располагаться выше уровня теплообменника.
5. В нижней точке системы устанавливают сливной кран. В бане его можно совместить с краном забора теплой воды для парилки.
6. Перед началом эксплуатации систему необходимо заполнить водой, в противном случае металл перегреется, и его поведет, что может привести к нарушению герметичности сварных швов и утечкам.
7. Подачу воды в бак-накопитель можно сделать как ручную, так и автоматическую с помощью поплавкового крана. При ручном заполнении рекомендуется вывести на его внешнюю стенку прозрачную трубку для контроля уровня воды в баке, чтобы не запустить систему на сухую.

Для хорошей циркуляции теплоносителя необходимо использовать трубы с диаметром не менее ¾ дюйма, а их общая протяженность до накопительного бака не должна превышать 3 метра!

Теплообменник-водонагреватель, сделанный своими руками, показан на видео.
