Токарный станок по дереву: устройство, конструктивные узлы, изготовление самодельного

Опора для инструмента: подручник

Подручник – столик, на который опирается инструмент во время работы. В принципе, он может иметь любую конфигурацию, выбирать мастеру, основной критерий – удобство. Одним из лучших вариантов подручника является трапециевидный поворотный столик из толстой стали, закрепленный на платформе, позволяющей перемещать его во всех направлениях. Он позволит обрабатывать любые заготовки, изготавливать изделия различного размера и формы.

Самый же простой подручник для токарных работ – угольник, приваренный к основанию. Высота его верхней кромки должна соответствовать уровню оси бабок.

Изготовление фрезерного станка по дереву своими руками: видео инструкция

Доброго времени суток всем самоделкиным. Когда хочется сделать что-то красивое, хочется применить какие-либо технологии для облегчения этого. Именно в этой статье я расскажу, как сделать токарный станок по дереву, с помощью которого можно воплотить свои творческие идеи в жизнь.

Чтобы сделать токарный станок своими руками нам понадобится:

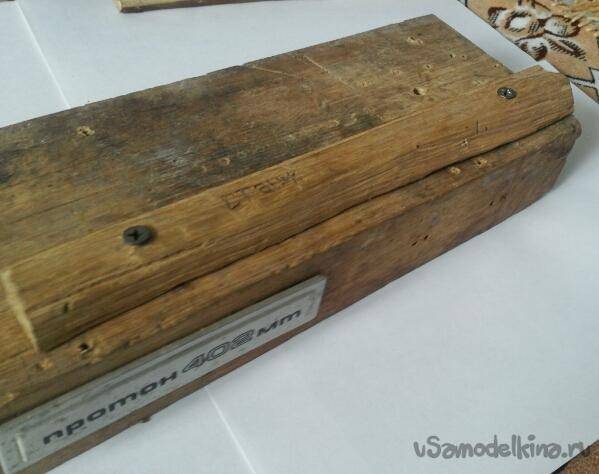

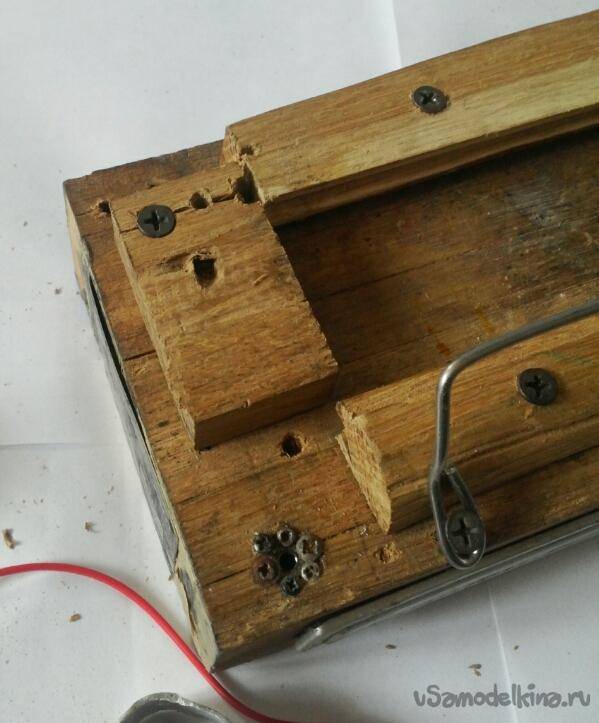

Доска, в моем случае толщиной около 5 см, длиной 30 см, а ширина 15 см Паркет, вполне хватит двух штук. Инструменты, такие как ножовка, шуруповерт или отвертка, наждачка, шурупы, хватит порядка 10 штук длиной 45 мм, ручной лобзик. Алюминиевые пластинки. Дюпель строительный. Вал с любого кассетного магнитофона. Электродвигатель, я использовал с видика. Толстая спица от велосипеда или шампур в виде спицы. Болт с гайкой.

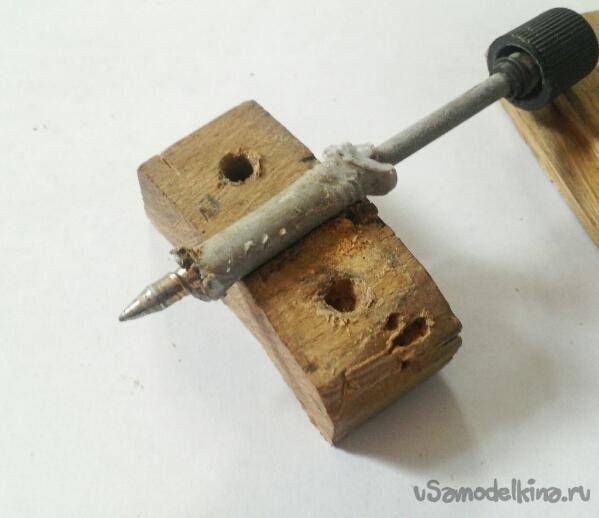

Проверяем, задняя бабка хорошая перемещается и фиксируется на пазах. Для того чтобы резак держался крепко, делаем для него опору, необходимо из спицы или шампуры такой же формы сделать подставку для ножа при работе, выглядит она так, крепим на два шурупа.

На сегодняшний момент производителями предлагается много разнообразных промышленных моделей токарных и фрезерных станков по дереву. Правда, они являются громоздкими и дорогими, да и в домашней мастерской вряд ли будут смотреться. При желании можно собрать фрезерный или токарный станок по дереву своими руками. Это не является таким уж сложным процессом.

Изготовление токарного станка. Описание методики

Простой станок токарный по дереву можно изготовить самостоятельно, если есть небольшой электродвигатель (до 500 Вт) и подручные материалы. Желательно, чтобы человек, который конструирует указанное оборудование, имел некоторые навыки в данной области.

Чтобы соорудить токарный станок по дереву своими руками, необходимы станина, электродвигатель, заменяющий передний узел со шпинделем, задняя бабка и подручник. Рассмотрим процесс изготовления подробнее.

Фрезерный станок по дереву: способ конструирования

Так же можно изготовить и фрезерный станок по дереву своими руками. Его основной принцип действия и технические элементы будут такими же, как и у промышленного аналога. Также он имеет схожий патронный и прижимной механизм.

Ведущий центр этой конструкции можно соорудить по-разному:

При первом способе следует насадить на вал тонкостенную стальную трубку. Хотя этот метод и очень прост, он имеет свои недостатки: во-первых, отсутствует возможность обработки заготовки меньшей по диаметру, чем диаметр трубки изнутри. Во-вторых, возникают сложности при необходимости быстрого демонтажа.

При другом способе заготовку нужно крепить к планшайбе, используя шурупы, пропускаемые сквозь проделанные в ней отверстия. В данном методе недостатком является то, что возникают трудности при фрезеровании деталей меньшим диаметром, чем диаметр планшайбы. Можно сделать специальный патрон. В этом случае, во-первых, возникают проблемы с его изготовлением, так как это довольно сложно, а во-вторых, появляется необходимость обработки заготовок под этот патрон.

Ведомый (задний) центр, предназначенный для крепежа длинных заготовок, располагается на задней бабке. Электродвигатель крепится на раме.

Итог

Из всего вышеизложенного можно сделать заключение о том, что изготовить фрезерный и токарный станок по дереву своими руками не так трудно, необходимы желание и некоторые технические знания.

– мечта любого столяра, потому что с его помощью можно изготавливать самые разнообразные вещи и элементы декора для оригинального оформления дизайна, изготовления красивой мебели или отдельных эксклюзивных предметов. Но покупка такого оборудования зачастую оказывается невозможной из-за высокой цены и не каждый сможет себе позволить его приобретение.

Метки: sam_столяр, sam_инструмент, sam_кулибин, токарный станок

Комментарии 63

Д.день) а нет возможности пересохранить модель в формате stl, либо obj, либо svg?

всем привет, никому не интересен станок деревообрабатывающий Metabo swift 260

ЧПУ нет — не кошерно)))

Красиво и правильно сделано, не хватает только защиты. Но я бы лучше купил советский станок для школьников. Цены на авито в районе 3-6 тыс. Зато из металла. Школьные СТД-120М. Новый СТД-450 стоит в районе 8 тыс.

Приветствую вас! Работа слов нет! Классная! Судя по тому что вы професионально работаете с деревом мой вопрос будет к стати, подскажите чем лучше клеить фанеру, чтобы хорошо держалось?Буду очень признателен за ответ!

Titebond — дорого-богато, но надежней непридумаешь Если площадь большая, то ПВА тоже будет держать отлично

Я извиняюсь за назойливость но titebond видов немеренно, каким вы пользуетесь? Мне поверхности 4см в ширину и 80см в длинну в пакет собрать надо физическое воздействие на деталь по плоскости не вребро.

Я не так много клею и не считаю себя специалистом. В вашем случае я думаю вам подойдет любой столярный клей, главное место склейки прижать посильнее

Устройство конструкции

Любое данное устройство состоит из главных и добавочных частей. В качестве главных элементов выступают:

  • рабочая плита;
  • станина;
  • устройство вала;
  • любой режущий инструмент,
  • приспособление, отвечающее за передачу движения.

Добавочные составляющие:

  • участки для ограждения небезопасного места,
  • точка, которая отвечает за подачу используемого материала;
  • устройство, запускающее станок;
  • приспособление для смазки.

В качестве станины применяется тяжёлое сооружение, сделанное из чугуна либо из цельного железного сплава. Каждая конструктивная часть станка устанавливается на станину, которая отвечает за их расположение и за устойчивость приспособления. Чаще всего установка осуществляется на железобетонный фундамент.

Главная функция рабочего стола — это фиксация всех рабочих частей. Он производится из отшлифованного чугуна, который заранее заготавливают. Существуют два вида стола: неподвижный и подвижный.

Для фиксации режущего инструмента на данном оборудовании употребляется рабочий вал. Существует несколько видов этого приспособления. Они различаются типом режущего прибора, который непосредственно крепится к нему. Среди них выделяют:

  • Ножевой;
  • Шпиндельный рабочий вал;
  • Пильный.

Обычно он производится из точёной стали. Главными его характеристиками является крепость, сбалансированность и наличие места для крепления режущего инструмента.

В качестве режущего прибора выступают разные детали. Они различаются функциональными и конструктивными отличительными чертами, а также формой и размером.

Для их производства используется качественная углеродная сталь. Ниже мы рассмотрим виды режущих приборов для станка:

  1. На сверлильных станках по дереву используют свёрла.
  2. Для шлифовальных употребляется рулонная шкурка.
  3. Инструмент в форме пильной ленты используют на ленточнопильных видах станка.
  4. Ножи фасонного, а также плоского типа применяют на шипорезных, фрезерных либо же строгальных конструкциях.
  5. Приспособление, повторяющее вид круглого диска, используется на станках круглопильного вида.
  6. Для фрезерных и шипорезных станков хорошим вариантом будет использование фрез, прорезных дисков, а также крючков.
  7. На деревообрабатывающих станках циклевального вида употребляют циклевальные ножи.
  8. Долбёжную цепь используют на цепнодолбежных приспособлениях.

Тонкости выбора

Если работа с деревом – лишь приятное хобби и в вашем распоряжении нет целой мастерской с полным арсеналом всех инструментов, то выбор станка критически важен

Есть ряд параметров, обратив внимание на которые, вероятность неудачного выбора снизится в разы

На что следует обратить внимание при выборе

Чаще всего для удовлетворения творческого зуда приобретаются весьма компактные устройства настольные токарные станки. Конечно, по точности и мощности двигателя они не сравнятся с мощными промышленными аналогами, зато цена таких устройств приемлемая.

При выборе внимание стоит обратить на такие параметры станка как:

максимально допустимые габариты обрабатываемой заготовки. В документации на станок обязательно указывается диаметр обточки (максимальный размер заготовки в поперечном направлении) и длина станины (предельно допустимая длина заготовки);

Компактный токарный станок не сможет обработать длинную заготовку

  • мощность – грубо говоря, чем устройство мощнее, тем лучше, но с ростом мощности растут и габариты станка. Так что нужно найти золотую середину;
  • материал, из которого изготовлена станина, а также материал рамы. С точки зрения устойчивости оптимальными можно считать модели с рамой из стали и станиной из чугуна. Правда, вес таких станков довольно велик, так что если планируется его частое перебазирование, то лучше выбрать более легкую модель;

Основные элементы промышленного станка

Что касается устройства, то ключевыми элементами токарного станка можно назвать:

  • держатель резца – позволяет надежно зафиксировать резец и во время работы перемещать его в 2 направлениях (вдоль заготовки и в поперечном направлении);
  • передняя бабка – в обычных станках она расположена слева (если токарь правша). В ее состав входят такие элементы как приводной механизм и шпиндель, центр которого при работе вращается, заставляя вращаться и заготовку.

Читать также: Схемы антенн для приема телевидения

Слева направо: передняя бабка, резцедержатель, задняя бабка

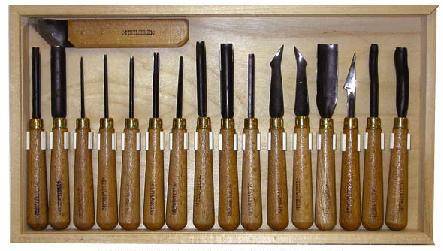

Какие понадобятся резцы

Даже для того, чтобы изготовить такой простой элемент как точеные ножки для стола из дерева понадобится несколько разных типов резцов.

Желательно, чтобы в арсенале токаря-любителя были:

полукруглые резцы – они понадобятся для обработки начерно, например, для того, чтобы заготовку в виде параллелепипеда превратить в цилиндрическую. Также полукруглые резцы могут использоваться и для чистовой обработки, резцы небольшой ширины (не более 20 мм) могут использоваться для создания декоративных канавок в заготовке, а широкие модели (до 50 мм) используются для обработки крупных вогнутых поверхностей;

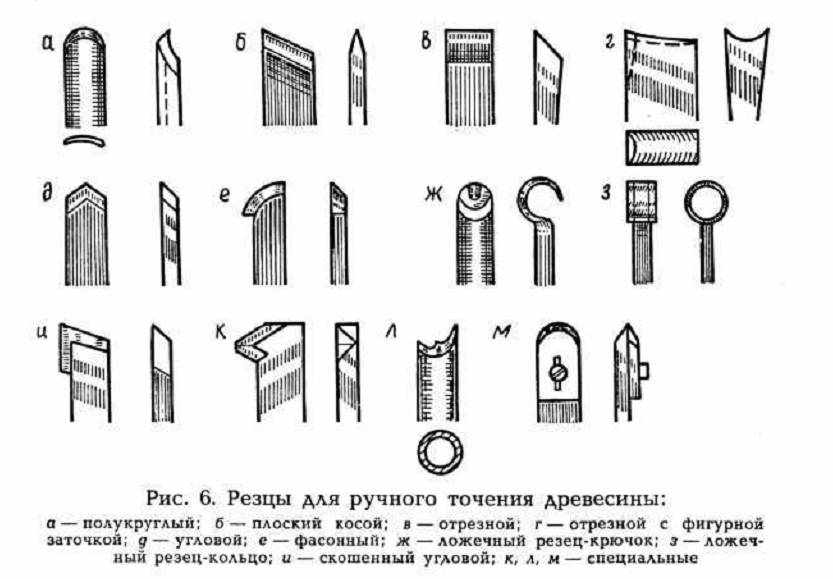

Форма режущей части

  • плоский резец может использоваться для снятия фаски, обработки закруглений. Режущая часть имеет 2-стороннюю заточку, образует с боковой гранью угол до 70ᵒ;
  • для обработки внутренних поверхностей (такие изделия как точеные вазы из дерева без этого изготовить невозможно) понадобятся фасонные резцы;
  • также могут применяться резцы в виде крючков.

Если же подходящего резца нет под рукой, его всегда можно изготовить самостоятельно из старого напильника или обычной стамески по дереву. Ошибка в пару градусов при заточке серьезно на результате работы не скажется.

Иногда приходится вручную дорабатывать покупные резцы. Например, когда необходимо сделать прорезь в заготовке, то при использовании обычного резца боковые внутренние части получаются довольно грубыми. Исправить это можно довольно просто – достаточно просто сделать заточку по бокам резца.

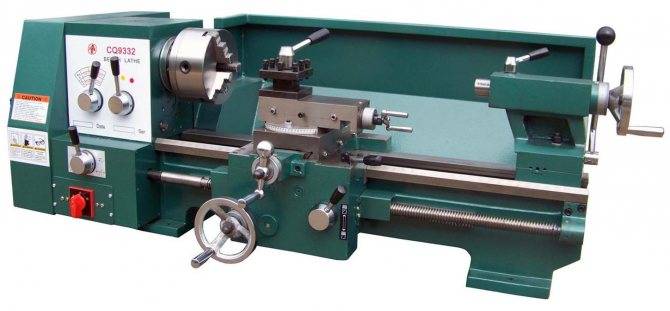

Составные части мини-токарного станка по металлу

Состав любого токарного устройства традиционный, все нижеперечисленные элементы присутствуют вне зависимости от того, каким образом он сделан – вручную дома или промышленным образом.

Устройства состоят из следующих составных частей:

Станина

Главный несущий элемент всей конструкции, придающий ей жесткость и прочность. Станина самодельного токарного станка по металлу изготавливается из деревянного бруса или металлических заготовок в виде готовых уголков.

Главное требование к станине – необходимая прочность, так как конструкция станка во время процесса обработки подвергается воздействию сильной вибрации.

Привод

Главный элемент той части, отвечающей за мощность работы. Привод нужно выбрать очень правильно исходя из нужно мощности. Это задача непростая, над которой следует хорошенько подумать.

Количество оборотов при таких приводах – около 1500 оборотов в минуту, а мощность – 200Вт или немного выше.

  1. Задняя бабка.
    Это специальная пластина из стали, к которой приваривается тоже стальной уголок. Она нужна для плотной фиксации обрабатываемой детали к станине для качественной обработки.
  2. Передняя бабка.
    Это такая же часть, как и задняя бабка, но в отличие от передней она фиксируется на подвижной раме аппарата.
  3. Передний и задний центры.
  4. Суппорт.

Это один из ключевых факторов для рабочих элементов аппарата, информацию о котором читайте ниже.

Как правильно пользоваться оборудованием

Как только вы закончили производство своего станка следует проверить его пробным запуском. Если все нормально, рекомендуется изучить основные правила работы с оборудованием. Ниже прилагается подробное видео и краткая инструкция, как себя правильно вести со станком.

В список обязательных требований по работе на станке входят:

  1. Правильно выбрать заготовку, чтобы в ней не было сучков, трещин и прочих дефектов.
  2. Надежно фиксировать заготовку перед работой.
  3. Проверить заземление перед пуском оборудования.
  4. Всегда использовать защитный экран и сменную спецовку.
  5. Проверить инструмент перед работой — запрещено пользоваться инструментом с расшатанными ручками или вообще без них.
  6. В качестве заготовки можно использовать любую древесину, главное, чтобы влажность была не более 20%.

Это основные правила работы за токарным станком, которые преподавали еще в школе на уроках труда. Также рекомендуется проводить полугодовой осмотр оборудования на состояние и каждый год менять масло, проводить диагностику двигателя и других рабочих элементов на предмет выявления дефектов.

Важно! Уделите особое внимание каждому элементу, замеченные браки или дефекты в процессе изготовления или эксплуатации лучше сразу же устранить. Также сохраните чертежи

Тем более ответственно отнеситесь к выбору станины. Она должна быть прочной и надежной, потому что это, можно сказать, основа вашего станка. Станок прикручивается на мощный деревянный или железный стол. Нужно выровнять оборудование, чтобы оно не шаталось на полу.

Также, рекомендуется помимо проверки заземления каждый раз подкладывать под ноги сухие деревянные доски или прорезиненный коврик. Это убережет вас от поражения электрическим током.

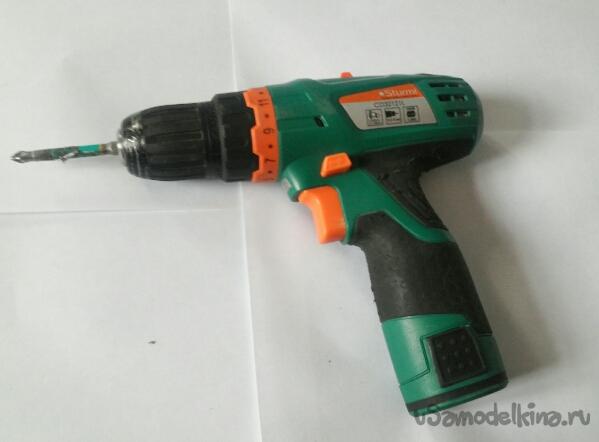

Пример пользования самодельного станка из дрели.

Ну, все! Теперь можно что-то и смастерить на таком токарном станке, изготовленном своими руками, как указано на фото. Успехов вам и нескончаемого вдохновения для работы!

Работа на токарном станке по дереву: советы для начинающих

При черновой обработке квадратного бруска аккуратно срезайте стамеской углы, не слишком на нее налегая. Доведите деталь до цилиндрической формы наибольшего диаметра, придвигая по мере стачивания припуска подручник по направлению к оси вращения.

В зависимости от того, какую форму вам нужно придать детали, проведите карандашом основные линии разметки выпуклых и вогнутых частей, поворачивая заготовку рукой. Размечайте брусок так, чтобы наиболее широкие части детали всегда располагались со стороны передней бабки.

Начните с обтачивания стамеской двух краев заготовки. Опираясь на подручник, она должна плавно входить в дерево (без резких движений), оставаясь перпендикулярно оси вращения.

Проверка размера

Регулярно проверяйте размер штангенциркулем. Опытные столяры обычно прижимают резец локтем к бедру, чтобы освободить руку для измерительного инструмента. Как только штангенциркуль начинает вибрировать, уменьшите толщину стружки. Таким образом обточите прежде всего наибольшие диаметры, а затем переходите к точению шеек, торов, шаров, плеч и т.д.

Для того чтобы выточить полутор, воспользуйтесь желобчатой стамеской для обработки фасонной поверхности. Держа ее перпендикулярно оси, спускайте режущую кромку с внешней стороны внутрь бруска, поднимая и слегка поворачивая ручку. Чтобы получить целый тор, произведите ту же операцию с обеих сторон.

Шейка (свод) вытачивается таким же резцом, что и тор. После черновой обработки донышка посередине шейки проточите правую полушейку, на этот раз ведя инструмент снизу вверх и вправо. Никогда не переводите резец сразу с одной стороны шейки на другую — их нужно вытачивать по очереди.

Листели (маленькие ободки, часто оставляемые с обеих сторон шейки) вытачиваются мейсель-резцом. У него нет задних углов на боковых гранях стержня, как у стамески, но зато есть тонкая канавка для выхода стружек.

Галтель представляет собой плавный переход от одной поверхности к другой — по сути, комбинацию тора и шейки. Поэтому вначале точите шейку, а затем тор, примыкающий к ней.

Деталь, зажатую с двух сторон, никогда не отрезают полностью. Выточите с двух краев канавки, оставляя перемычки маленького диаметра, и отпилите концы ножовкой, предварительно остановив станок.

Чтобы завершить отделку детали, снимите резцедержатель и обработайте деталь снизу мелкой шкуркой (зернистостью от 16 до М63). Во время работы поворачивайте шкурку крест-накрест, чтобы избежать кольцевых царапин.

Для отделки детали во время вращения натрите ее куском воска и отполируйте плотной тканью или пробковым материалом.

Обработка заготовки, зажатой с одного конца

При изготовлении коробочки деревянный брусок закрывается только с одного конца. В зависимости от формы и размеров детали используются разные средства крепления: патрон с тремя или четырьмя кулачками (некоторые зажимают в восьми точках), патрон «свиной хвост» (с установочными винтами, вкручивающимися в деталь), цанговый патрон или планшайба.

Эта работа требует немалого мастерства. Здесь надо проявить большую аккуратность при вытачивании уступа, чтобы диаметр не сделать меньше, чем нужно.

Как сделать станину

В зависимости от типа выбранного мотора, можно приступать к конструированию станины.

Для такого токарного станка подойдет деревянный каркас. Потому что для не потребуется такая высокая жесткость, как при работе с металлом. Плюс ко всему этот материал легко поддается формованию, поэтому из него можно без особого труда вырезать любую деталь для самого точильного агрегата.

Стандартные размеры простого токарного станка:

  • длина – 90 см;
  • ширина – 50 см;
  • высота – 45 см.

При таких габаритах станок сможет обрабатывать делали до 20 см в длину, диаметром 25 см.

Чтобы собрать конструкцию понадобятся:

  • металлические уголки;
  • трубы разного диаметра;
  • стальные полоски шириной 2 см и 4 см;
  • различные крепежи;
  • ремень для привода.

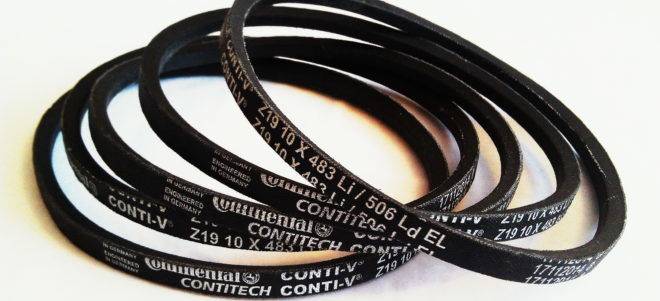

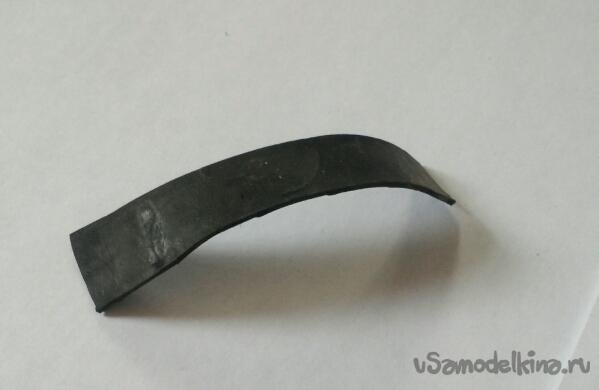

Приводный ремень для токарного станка

Этапы сборки станины:

  • два уголка располагаются на ровной доске, так, чтобы полки направлялись друг к другу;
  • чтобы уголки располагались параллельно, нужно между ними поместить вкладыши с шагом в 5 см;
  • направляющие скрепляются уголками, в торцах;
  • все детали скрепляются и привариваются;
  • станина закрепляется к верстаку или колоде.

Заготовка для задней бабки изготавливается из закаленной стали. Иногда функции задней бабки может выполнять и сам двигатель. Главное условие при выполнении деталей – соотнести центы передней и задней бабки.

Альтернативный вариант деревянной основы – станина из металла, потому что она будет иметь необходимую жесткость и прочность. А для изготовления центров, куда устанавливается заготовка, потребуется обратиться к токарю по металлообработке.

А теперь простейший станок

Сегодня в сети огромное количество чертежей, инструкций и видеороликов на тему «как сделать самодельный токарный станок», с помощью которых самостоятельная работа по изготовлению токарного станка вполне реальна и по плечу практически каждому.

Можно, конечно, замахнуться на мини-станок с программным управлением. А можно остановиться на самом простом варианте, который будет с малыми затратами отлично работать по самым разным деталям разнообразной конфигурации.

Деревянные стойки крепятся к станине с помощью болтов. Станина должна быть надежной, поэтому выполняется из стальных уголков. В крайнем случае ее можно сделать из брусков.

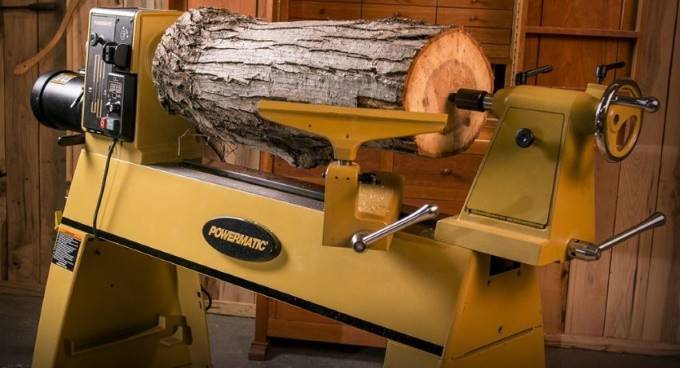

Устройство токарного станка по дереву.

Режущий элемент фиксируется на узле из подручника, по нему он будет перемещаться. На поверхности перемещения следует плотно зафиксировать лист металла для защиты конструкции от деформации. Кроме того, это поможет расположить токарный резец по металлу точно к детали, которую нужно обработать.

Для изготовления передней бабки и задней бабки подбираются подходящие цилиндры из металла с соответствующим диаметром. Они размещаются в узлах подшипников, которые заранее размещены в деревянных стойках.

Вращательное движение передается через передний центр, объединенный с мотором с помощью ременной передачи.  Деталь фиксируется между передним и задним участками и обрабатывается резцом из подручника.

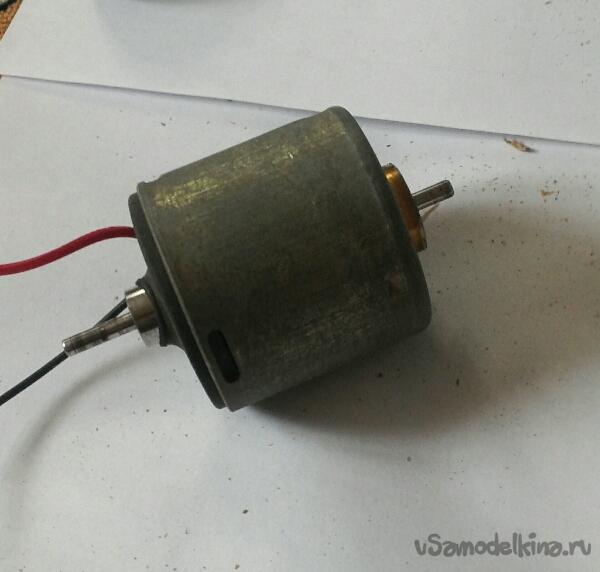

С поиском и выбором электрического двигателя для токарного мини-станка проблем не бывает.

Мы уже писали, что мотор небольшой мощности можно найти на любом бытовом электрическом устройстве, любой домашний бытовой агрегат, бывший в употреблении, вполне подойдет для этой задачи. В качестве привода можно использовать шлифовальные машинки или дрели.

Сборка деталей

Когда все детали будут готовы, их собирают наподобие конструктора

Сборка осуществляется с большой осторожностью, поскольку фанера представляет собой хрупкий материал, при неосторожном подходе она может растрескаться. В процессе сборки пазо-шипового соединения на фанерном полотне по всей длине проходятся клеем ПВА. Болтовые соединения дополняют шайбами и граверами, чтобы они не разболтались и не раскрутились в ходе работы на станках

Все кабели размещают в ПВХ гофре. Станину и стол нужно устанавливать по уровню. Контроллер должен находиться отдельно, его помещают в шкаф. Сборку деталей можно осуществлять, глядя на фото, также в данном случае поможет схема

Болтовые соединения дополняют шайбами и граверами, чтобы они не разболтались и не раскрутились в ходе работы на станках. Все кабели размещают в ПВХ гофре. Станину и стол нужно устанавливать по уровню. Контроллер должен находиться отдельно, его помещают в шкаф. Сборку деталей можно осуществлять, глядя на фото, также в данном случае поможет схема.

Выбор способа передачи

Передача крутящего момента с двигателя, а заготовку, может осуществляется двумя способами.

Прямая передача

Прямая передача привода на заготовку — это самый простой способ конструкции, однако не самый совершенный. Недостатки прямой передачи:

  1. Невозможно регулировать скорость вращения, так как мотор без дополнительных агрегатов не может менять скорость вращения посредством лишь изменения поступающего напряжения, Этот недостаток особенно заметен при работе с твердыми породами, такими как, дуб, тик или яблоня.
  2. Высокая нагрузка на вал двигателя и более короткий срок его службы по сравнению с приводом посредством ременной передачи. Тяжелые изделия особенно сильно будут влиять на износ мотора. Это связано прежде всего с тем, что подшипники большинства моторов (кроме двигателей в стиральных машинах) не рассчитаны на продольную нагрузку. Также более внимательно придется относиться к центрованною материала, ведь любая неточность приведет к чрезмерным вибрациям, которые при высоких оборотах могут сделать работу невыполнимой.

Ременная передача

Этот способ передачи вращения гарантирует более длительный срок службы мотора, дает возможность регулировать скорость вращения заготовки. При этом сам двигатель располагается со смещением от оси вращения деревянного изделия, а крутящий момент передается с помощью ремня и нескольких шкивов.

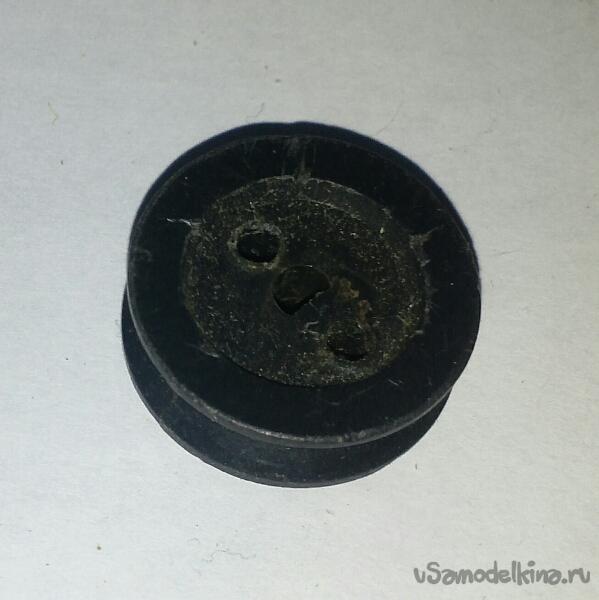

Если обеспечить станок шкивами нескольких радиусов, появится возможность менять скорость вращения передней бабки. Благодаря тремя или более шкивам разного диаметра можно смело браться за обработку твердых пород древесины. Если запастись необходимым инструментом, то можно даже работать с мягкими сплавами.

Приступаем к работе — делаем станину, заднюю бабку и подручник

Задняя бабка будет изготовлена из патрона и передней части, снятых с корпуса старой электрической дрели. Чтобы оборудование служило долго и не разлетелось через год после эксплуатации, лучше всего использовать дрель с металлическим корпусом.

Чтобы ваш самодельный станок стоял нормально, не шатался и не создавал тем самым проблем в работе, следует обаятельно особое внимание уделить созданию стойки. Она устанавливается на станине станка, так, чтобы у оператора позднее была возможность передвигать узлы оборудования по оси продольно

Патрон же даст возможность выполнить весомые продольные нагрузки. И это положительно сказывается на использовании данного элемента в общей конструкции агрегата.

Чтобы сделать станину своими руками, вам как раз и понадобятся швеллера. После этого, элементы станины следует присоединить друг к другу. Делаем это при помощи сварочного аппарата. Чтобы поставить переднюю бабку (электрический станок для заточки ножей) нужно поставить сразу лист толстой фанеры, как основу.

Привод

Также нужно монтировать на специальной пластине. Она будет устанавливаться на столе, где и разместиться ставника оборудования. Делать ее нужно с учетом передвижения оператором во время работы на станке. Таким образом у пользователя получится регулировать скорость вала, который расположен на передней бабке.

Станина, задняя бабка.

Не стоит забывать поставить суппорт

Это устройство будет служить для равномерного передвижения вдоль и поперек вашей станины токарного оборудования. Вот тут как раз и нужны две трубы с разным диаметром, чтобы его соорудить в домашних условиях. На нем будут размещаться подручник, который служит упором для резцов.

Когда все готово, не забудьте сходить в магазин строительных материалов и осветительных приборов, чтобы купить для себя небольшой лист прозрачного пластика и лампу. Они пригодятся для защиты вас от стружки и щепок, которые могут вылетать во время обтачивания и заточки оборудования. А лампа поможет вам проще справляться с работой.

Совет: лампу выбирайте с подвижным стержнем, чтобы можно было направить световой поток на плохо освещенную область.

Осталось только купить рабочие инструменты. Лучше покупать сразу в наборе, а обойдется это владельцу домашнего токарного станка, изготовленного своими руками в районе от 300 до 2 000 рублей.

Закажи ленточный станок pilam.ru/piloramy-lentochnye/ по выгодной цене.

Важно! Не забудьте заземлить установку проводом с глухо-заземленной нейтралью

Устройство деревообрабатывающего токарного станка

Конструктивно различные типы таких агрегатов для обработки изделий из дерева построены из элементов, имеющих одинаковое функциональное назначение. Независимо от принадлежности к категории схема токарного станка включает следующие элементы:

  • массивную станину (на ней располагаются основные узлы);
  • переднюю бабку с закреплённым шпинделем;
  • заднюю бабку с элементами фиксации заготовки;
  • суппорт, служащий для подачи обрабатывающего инструмента;
  • привод передачи вращения;
  • двигатель;
  • система управления скоростью вращения (выполняется дискретным с несколькими скоростями вращения);
  • элементы схемы электрооборудования;
  • органы ручного управления (обычно они реализованы с помощью различной формы рукояток, маховиков, электрических кнопок или переключателей);
  • средства защиты от пыли и опилок;
  • отдельные станки снабжаются специальной системой защиты при возникновении аварийной ситуации;
  • фартук;
  • наиболее совершенные аппараты оснащаются мощным пылесосом для удаления отходов древесины.

Несмотря на единообразие элементов, каждый производитель предлагает своё устройство токарного станка по дереву, с применением своих технических решений. Станина изготавливается из чугуна или стали и имеет большой вес, что позволяет стабилизировать вращение двигателя и всех вращающихся деталей. На ней крепятся все основные узлы.

Любая бабка токарного станка в том числе и для работы по дереву выполнена по стандартной схеме. Она имеет:

  • шпиндель, оснащённый системой крепления обрабатываемой заготовки;
  • несколько подшипников (в состав включены три подшипника: упорный, передний и задний);
  • специальные регулировочные гайки;
  • муфта для переключения.

Вторым элементом является задняя бабка токарного станка. Она обладает двумя степенями свободы. Такая особенность позволяет изменять положение заготовки в горизонтальном и вертикальном направлении. Данная система крепления обеспечивает качественную обработку деталей самой сложной формы. Для увеличения жёсткости крепления заготовки в токарных станках применяется пиноль. Она изготовлена в форме гильзы, перемещается вдоль главной оси.

На суппорт токарного станка возложены две функции:

  • фиксация инструмента из имеющегося в комплекте;
  • перемещение в заданных плоскостях для обработки.

Суппорт расположен на станине. Он снабжён двумя видами салазок (поперечными верхними и продольными, которые называются кареткой). Для осуществления разворота он имеет поворотную систему. Вся система изменение положения суппорта называется приводом подач. Связь суппорта со шпинделем осуществляется через реверсивное устройство, называемое трензель.

Вращение деталей токарного станка осуществляется с помощью ременной передачи, которая служит передаточным элементом от электрического двигателя к передней бабке. Эти элементы составляют привод главного движения. Для каждой конструкции производитель предлагает своё количества переключение скоростей вращения шпинделя. В основной массе станков диапазон скоростей вращения деталей варьируется от 200 об/мин до 1000 об/мин.

Элементы электрической схемы расположены в отдельном блоке. Благодаря происходит распределение управляющих сигналов на все устройства станка. Блок состоящий из электрических элементов, находящихся под напряжением относится к первому классу защиты.

Фартук станка преобразовывает вращательное движение в поступательное. Кроме этого он обеспечивает синхронное вращение ходового валика суппорта и ходового винта. Предусмотренная система механической защиты предотвращает одновременное включение этих валов. Плавное переключение подач обеспечивается с помощью маточной гайки.

Для защиты от возможных перегрузок в фартуке станка предусмотрен подвижный механизм падающего червяка. Такие перегрузки возникают в результате увеличения внешнего давления на поверхность заготовки, особенно при использовании ручного инструмента. Такой эффект наблюдается при резком снижении скорости вращения заготовки, замедлении движения режущего инструмента. Особенно это свойственно станкам на которых производится ручная обработка заготовки.

Большое значение на качество обработки дерева влияет заданная скорость вращения заготовки. Для этого в станке предусмотрена коробка скоростей. Она позволяет выбирать величину крутящего момента в зависимости от типа дерева и выполняемой операции.

Мини токарный станок по дереву своими руками

В домашней мастерской можно изготовить и менее габаритное устройство. Мини токарный станок по дереву своими руками имеет размер от 20 до 30 см. Для того чтобы его сделать, потребуется старый моторчик и блок питания от ненужной магнитолы советского образца. Такое небольшое устройство отлично подойдет для обточки маленьких деталей из дерева (например, рукояток).

Мини станок можно начинать собирать в любой последовательности, главное, соблюдать очередность при сборке его деталей

А также данный прибор можно использовать как мини токарный станок по металлу. Своими руками нетрудно изготовить такой небольшой аппарат, который позволит придавать нужную форму не только деревянным заготовкам, но и изделиям из олова и даже алюминия.

В этом случае существует определенный алгоритм действий, которого стоит придерживаться. В первую очередь необходимо взять металлический лист и подготовить коробочку, которая будет выполнять функцию футляра для двигателя. Специалисты рекомендуют выбирать листы толщиной 1-1,5 мм. Пластину необходимо выгнуть в виде буквы «П» и выполнить в ней отверстие под вал.

Далее нужно изготовить сразу несколько элементов из деревянного бруска. Толщина материала должна быть приблизительно 2-3 см. Вначале выполняется несущий кожух, а потом – опорные детали под моторчик и задний узел.

На следующем этапе нужно нарезать квадратные детали из дерева и склеить из них «башню». Затем необходимо закрепить полученную конструкцию с помощью саморезов (4 шт.). В конце остается только пометить точку держателя, функцию которого выполняет саморез, и зафиксировать планшайбу со стороны двигателя.

Мини станок по дереву значительно облегчается процесс обработки древесины, делает работу более увлекательной

Такая инструкция позволяет изготовить небольшой станок, размеры которого не будут превышать 25 см. Безусловно, для серьезной работы такое устройство не подойдет. Но для выполнения мелких задач такой прибор является наиболее подходящим вариантом, который очень просто собрать своими руками. Мини токарный станок расходует очень мало электрической энергии, что также является плюсом.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
