Сливной трап для бани

Как выбрать трап для бани

В современной технологии строительства моечных и парных отделений давно перестали использовать в качестве слива и водяного затвора традиционное U-образное колено. По крайней мере, для современных проектов отдельно стоящей бани для дачи.

Старые U-образные сливы для бани практически не используются, так как требуют большого пространства под полом

Такой вариант не слишком удобен для неотапливаемых построек, требует большого пространства под полом в бане, и главное – вода из слива уходит плохо и часто замерзает зимой, приходится продувать остатки жидкости в канализации под полом.

Остается два варианта:

  • Использовать классический сливной трап, сухой или с водяным затвором, встраиваемый в пол внутри помещения бани, с канализационным отводом без дополнительных переходов;
  • Построить деревянный трап с фальшивым полом и сливным каналом под ним.

Выбор конкретной схемы для сливной системы определяется особенностями конструкции пола. В небольших парных и моечных отделениях бани обычно используется сливной канал, проложенный по всей длине помещения. Поверхность могут выкладывать плиткой с уклоном в сторону сливного желоба. В этом случае канализационный трап для бани выводят в трубу, выводящую воду за пределы помещения.

Организация слива с деревянным трапом

Классические трапы применяют в небольших парилках и помывочных. Площадь пола в помещении невелика, поэтому наличие уклона на поверхности керамической плитки не вызывает столь выраженного дискомфорта, как в случае с большими пространствами.

Важно! Керамический пол в бане, даже оборудованный сливным трапом, из-за уклонов приходится облицовывать плиткой с рифленой поверхностью, а в отдельных случаях даже оборудовать подогрев. Кроме хорошей теплопроводности, керамика обладает высокой теплоемкостью

Обычный пол под плиткой в загородной бане всегда кажется холодным, даже если помещение накануне было добросовестно прогрето и протоплено. Зимой ощущение холода в ногах усиливается многократно. В этом случае проблему решают укладкой на пол деревянных решеток или трапиков. Правда, нужно будет заранее продумать, как правильно сделать трапики в баню, выбрать размер и направление укладки. Вроде пустяк, но ориентация решеток может стать причиной неправильной работы сливной системы и скопления пены, остатков моющих средств на полу в бане

Кроме хорошей теплопроводности, керамика обладает высокой теплоемкостью. Обычный пол под плиткой в загородной бане всегда кажется холодным, даже если помещение накануне было добросовестно прогрето и протоплено. Зимой ощущение холода в ногах усиливается многократно. В этом случае проблему решают укладкой на пол деревянных решеток или трапиков. Правда, нужно будет заранее продумать, как правильно сделать трапики в баню, выбрать размер и направление укладки. Вроде пустяк, но ориентация решеток может стать причиной неправильной работы сливной системы и скопления пены, остатков моющих средств на полу в бане.

Установка сантехнического трапа, в перекрытии по лагам

При прокладке труб канализации в своем перекрытии, я столкнулся с вопросом установки сантехнического трапа.

Вначале о самих трапах. В нашем отечестве данное сантехническое устройство сильно недооценивают. Используется оно в основном только для реализации душевой кабинки “в строительном исполнении”.

У более практичных европейцев трапы делаются еще и для других целей. Это аварийные трапы, которые располагаются во влажных помещениях. Их задача – обеспечить отток воды из помещения в случае каких либо неприятностей – прорыв трубы, перелив воды в ванной и т.п. и т.д.

В этом случае, вода будет уходить в канализацию, а ваш дом или квартира, не превратится в бассейн.

Кроме того, трапы бывают очень удобны для влажной уборки помещения. Плеснул воды, потер и согнал излишки шваброй в трап.

Но вопрос о том, как установить сантехнический трап в перекрытие по деревянным лагам, а не в бетон или стяжку, как оказалось освещен достаточно слабо. Поэтому поделюсь методикой, пришедшей в голову лично мне.

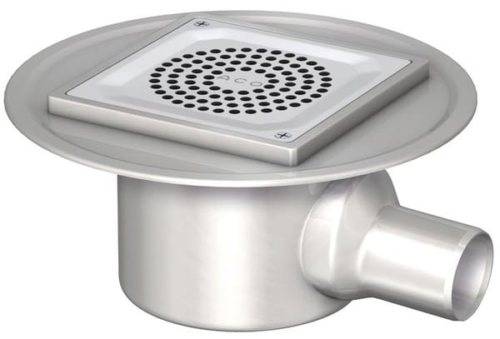

На примере трапа Alcaplast APV1.

Первым делом, подключаем трап к трубам, чтобы понять где именно он у нас окажется между лаг, как пойдут трубы и какой будет уклон.

Подыскиваем кусок фанеры, к которой будет крепиться трап. В моем случае это был кусок 12мм фанеры ФСФ. В фанерке делаем отверстие под горловину трапа. Размер фанерки такой, чтобы встала четко между лагами пола.

Одеваем фанерку на трап, снизу просовываем руку и маркером делаем метки, чтобы понять как трап расположен относительно краев. Затем снимаем трап с трубы

Мажем площадку трапа герметиком или клеем. Я использовал свой любимый MS Полимер производства Саудал.

Вставляем трап обратно, согласно нашим меткам и прикручиваем саморезами.

Теперь к лагам приделываем бруски, так, чтобы наша фанерка на них опиралась, находясь заподлицо с уровнем лаг.

Собираем все вместе и прикручиваем фанерку к брускам

Собственно говоря все. Основную нагрузку несет фанерка, а в покрытии пола, останется только сделать дырку под горловину трапа.

Напоследок пару слов о самих сантехнических трапах. Наиболее известные на нашем рынке это Viega. Но погуглив, я остановился на чешских Alcaplast.

Что послужило причиной выбора?

  1. Цена ниже чем у Виеги
  2. Хорошее качество изготовления
  3. У душевого трапа apv3344 – высокая пропускная способность и два гидрозатвора в комплекте, сухой и мокрый
  4. У аварийных трапов, есть возможность докупить сухие затворы.
  5. Высокопроизводительные сухие затворы, лучше чем Виега.

(Visited 10 941 times, 1 visits today) 5 1 голос

Устройство дренажного колодца для бани

  1. Выбрать место и выкопать колодец нужной глубины. Например, при уровне промерзания почвы 0,7 м дно колодца будет располагаться ниже него на 0,8 м с учетом расположения сточной трубы и подсыпки. Общая глубина выемки грунта составит 1,5 м. В плане размеры углубления составляют обычно 1х1 м и более в зависимости от количества постоянных гостей, посещающих заведение.
  2. Выкопать траншею для укладки трубопровода от бани до дренажного колодца. Дно выемки, траншеи, а также поверхность, прилегающую снаружи к фундаменту бани, покрывают глиняным замком с толщиной слоя 10 см. Дну траншеи придается форма лотка с уклоном, соответствующим направлению движения нечистот из бани к дренажу.
  3. Засыпать колодец слоем дренажного материала на высоту 0,5 м. Для этой операции можно использовать щебень, гравий с песком, керамзит, мелкие осколки битого кирпича и другие сыпучие материалы. Гравийно-песчаная засыпка колодца нуждается в периодической очистке или замене. Эти элементы дренажа при фильтрации сточной воды из бани могут засоряться ее мыльными включениями.
  4. Поверх дренажного слоя засыпается грунт с последующим его уплотнением.
  5. Канализационную трубу необходимо защитить утеплителем от низких температур зимнего периода года.

При песчаном грунте на участке вместо колодца выкапывается горизонтальная подушка. Результатом работы должна стать траншея глубиной до 1 м и размерами 100х30 см. Она засыпается дренажным материалом с толщиной слоя 20 см и грунтом поверх него. Сливная труба канализации выводится на подушку.

Как выбрать трап для бани

В современной технологии строительства моечных и парных отделений давно перестали использовать в качестве слива и водяного затвора традиционное U-образное колено. По крайней мере, для современных проектов отдельно стоящей бани для дачи.

Старые U-образные сливы для бани практически не используются, так как требуют большого пространства под полом

Такой вариант не слишком удобен для неотапливаемых построек, требует большого пространства под полом в бане, и главное – вода из слива уходит плохо и часто замерзает зимой, приходится продувать остатки жидкости в канализации под полом.

Остается два варианта:

  • Использовать классический сливной трап, сухой или с водяным затвором, встраиваемый в пол внутри помещения бани, с канализационным отводом без дополнительных переходов;
  • Построить деревянный трап с фальшивым полом и сливным каналом под ним.

Выбор конкретной схемы для сливной системы определяется особенностями конструкции пола. В небольших парных и моечных отделениях бани обычно используется сливной канал, проложенный по всей длине помещения. Поверхность могут выкладывать плиткой с уклоном в сторону сливного желоба. В этом случае канализационный трап для бани выводят в трубу, выводящую воду за пределы помещения.

Организация слива с деревянным трапом

Классические трапы применяют в небольших парилках и помывочных. Площадь пола в помещении невелика, поэтому наличие уклона на поверхности керамической плитки не вызывает столь выраженного дискомфорта, как в случае с большими пространствами.

Важно! Керамический пол в бане, даже оборудованный сливным трапом, из-за уклонов приходится облицовывать плиткой с рифленой поверхностью, а в отдельных случаях даже оборудовать подогрев. Кроме хорошей теплопроводности, керамика обладает высокой теплоемкостью

Обычный пол под плиткой в загородной бане всегда кажется холодным, даже если помещение накануне было добросовестно прогрето и протоплено. Зимой ощущение холода в ногах усиливается многократно. В этом случае проблему решают укладкой на пол деревянных решеток или трапиков. Правда, нужно будет заранее продумать, как правильно сделать трапики в баню, выбрать размер и направление укладки. Вроде пустяк, но ориентация решеток может стать причиной неправильной работы сливной системы и скопления пены, остатков моющих средств на полу в бане

Кроме хорошей теплопроводности, керамика обладает высокой теплоемкостью. Обычный пол под плиткой в загородной бане всегда кажется холодным, даже если помещение накануне было добросовестно прогрето и протоплено. Зимой ощущение холода в ногах усиливается многократно. В этом случае проблему решают укладкой на пол деревянных решеток или трапиков. Правда, нужно будет заранее продумать, как правильно сделать трапики в баню, выбрать размер и направление укладки. Вроде пустяк, но ориентация решеток может стать причиной неправильной работы сливной системы и скопления пены, остатков моющих средств на полу в бане.

Наиболее приемлемые типы трапов для условий бани

Исходя из сказанного, для русской паровой бани практики рекомендуют использовать классический кольцевой трап, линейный трап и поплавковый трап, где сечение водоотвода также блокируется, но посредством поплавкового рычажного механизма, который срабатывает только при определенном уровне воды в полости системы.

Кольцевой трап

Имеет форму бочонка, по окружности которого выполнено кольцо водоприемника. Такая система компактна и удобна, однако может уверенно утилизировать лишь равномерно поступающий небольшой объем воды, например из лейки душа в моечном отделении. Массу воды из вместительного обливного ведра будет отвести уже сложнее. Водяной затвор для бани в кольцевом трапе редко имеет высоту столба жидкости, превышающую 50 — 60 мм. Однако это же условие обеспечивает и очень компактные размеры такого устройства, при средней высоте цилиндра — 75 — 80 мм, что благоприятно сказывается на удобстве его монтирования, особенно в условиях ограниченного пространства.

Линейный решетчатый трап

Такая конструкция во многом подобна предыдущей и отличается прямоугольной формой гидрозатвора и вытянутым линейным оформлением водозабора, прикрытым решетчатой крышкой. Линейные трапы, несколько более производительны по свои характеристикам, кроме этого их удобно размещать в пристеночных зонах. А порой, внутренний объем парного или моечного отделения требует и таких решений.

Поплавковые и маятниковые трапы

Эти конструкции относятся к такому типу, как адаптивный сухой трап для бани. Выражение сухой гидрозатвор для бани не следует понимать буквально. Высота столба воды в нем не превышает 35 мм, что, однако, на порядок меньше таковой в вышерассмотренных классических кольцевых и линейных конструкциях. В чем же еще проявляются особенности таких трапов:

  • Поплавковый — перекрывает сечение сливной канализационной трубы массивным поплавком. В отсутствие воды в камере сильфона он опускается в постель под собственным весом, отсекая сообщение с канализационной трубой. При попадании в камеру воды поплавок, имеющий положительную плавучесть, всплывает с постели и открывает сечение слива;
  • Маятниковый — закрывает отверстие трубы вертикальными подпружиненными лепестками. Причем сила противодействия пружин рассчитана таким образом, что лепесток открывается под воздействием массы воды определенного объема.

Виды сливных трапов

Трапы для слива воды отливаются по типу установки. Есть они трех видов:

Точечный слив в полу делают чаще всего. Для небольших душевых кабин без поддона — он лучший выбор

Линейный водяной трап отличается формой приемной камеры, само устройство и установка аналогичны

Пристенный трап для слива воды имеет другую конструкцию

Чаще всего, чтобы сделать пол со сливом, используют точечные трапы, намного реже — линейные. Установка пристенных трапов — вообще довольно редкое явление, так как монтаж возможен только на этапе капитального ремонта, причем не только пола, но и стен. К тому же такие устройства намного дороже.

Типы затворов

Кроме разных конструкционных решений трап слива воды в пол (точечный или линейный) имеет затворы разного типа. Затвор — это устройство, которое предотвращает попадание в помещение запахов из канализации.

Самый простой затвор — гидрозатвор. В данных устройствах на отводящей трубе имеется изгиб, в котором остается вода. Она блокирует запахи. Недостаток такой системы — возможность пересыхания. Это происходит, если воду давно не сливали. Также причиной пересыхания может стать неправильная установка (неверно выбран уклон) или наличие подогрева пола — теплый пол в ванной «высушивает» воду в гидрозатворе.

Более надежны в этом плане сухие затворы для трапов. Они есть нескольких видов:

Принцип действия сухого затвора в сливном трапе

Принцип работы «сухого» затвора

Сухие трапы делают в основном из пластика, решетки — из нержавеющей стали или тоже пластиковые. Есть модели со встроенным обратным клапаном. Он предотвращает подъем воды при переполнении сточной ямы. Устраивая пол со сливом в неотапливаемой бане, ищите модели, которые могут эксплуатироваться в морозы (есть и такие).

Основные технические характеристики

Перед тем, как приобрести сухой канализационный трап, необходимо изучить его технические характеристики

В первую очередь стоит обратить внимание на такие моменты:

  • расположение отвода;
  • показатели сечения отвода;
  • высота;
  • пропускной коэффициент.

Чтобы приобрести подходящий трап, нужно точно знать его размеры и диаметр сливного отверстия

Отвод у трапов для душа с сухим затвором может иметь два варианта расположения:

  • вертикально;
  • горизонтально.

Следующий фактор, на который стоит обратить внимание — показатель сечения отвода. На сегодняшний день в продаже можно встретить приспособления, которые имеют диаметр 50 и 100 мм

Перед приобретением этого устройства большое внимание следует уделить такому показателю, как высота трапа. На сегодняшний день существуют модели, высота которых колеблется в пределах от 7 до 18 см

Современный трап для бани

Использование полиэфирных и ПВХ материалов, одинаково стойких к низким и высоким температурам, сильному загрязнению песком и моющими средствами, стало причиной появления компактных и надежных сливных систем. Современный канализационный трап для бани представляет достаточно надежное устройство, с высотой корпуса от фланца приемного отверстия до днища не более 100 мм.

Коробка высотой чуть более 100 мм легко ставится в любой пол бани, хоть деревянный, хоть бетонный

Внутри круглой или квадратной коробки находится система подвижных лепестков-клапанов или водяной затвор с высотой уровня в 20-25 мм. В лепестковых моделях сливной тракт блокируется от канализации автоматически за счет встроенной пружины или с помощью поплавков. В водяных трапах затвор лишь отсекает запахи от сливной ямы, но отверстие может перекрываться полностью нажатием на центральную вставку.

Что это дает:

  • Небольшое усилие сопротивления поплавка, пружины или водяного затвора обеспечивает нормальную работу сливной системы с одновременным качественным отсечением канализации даже при небольшом количестве воды на полу в парилке или моечном отделении бани;
  • Сливной трап легко осушается и блокируется клапаном от внутреннего пространства канализационной системы или сливной ямы;
  • Установка трапа не требует специальной подготовки и регулировки изделия.

Оба варианта трапов считаются удобными для построек бани, установленных на фундаменте с небольшой высотой перекрытия пола.

Правда, есть у механических и гидравлических запирающих систем и ряд недостатков. Например, лепестковые модели оказываются довольно чувствительными к песку и осыпи. Поэтому не стоит использовать моечное отделение бани на даче в качестве душа после работы на грядках. Гидравлический трап более вынослив, но требует повышенного ухода и периодической проливки сливной системы чистой водой. Иначе внутри помещения бани может появиться неприятный болотный запах.

Гидрозатвор на канализацию для бани

Проблем с системой отведения воды может быть достаточно много. Чаще всего приходится переделывать или дорабатывать имеющийся слив по двум причинам:

  • В помещении бани регулярно появляется запах канализации, который невозможно устранить проветриванием и санитарной обработкой;
  • Сильфон или слив не обладает достаточной пропускной способностью, поэтому вода в бане сходит очень медленно, что раздражает и гостей, и особенно хозяев. Вместо отдыха после парилки приходится бесполезно тратить время и ожидать, пока вода полностью уйдет через систему слива.

Важно! Это может быть признаком образования пробки в сливе или возникновения такого неприятного явления, как обратный подпор в канализации бани. Иногда попытки ускорить сток воды с помощью ершей или тросовых щеток приводят к разгерметизации слива и даже обрыву уплотнения сильфона

Даже если вода ушла, все равно нужно провести ревизию слива, иначе пробка будет возникать с завидной периодичностью

Иногда попытки ускорить сток воды с помощью ершей или тросовых щеток приводят к разгерметизации слива и даже обрыву уплотнения сильфона. Даже если вода ушла, все равно нужно провести ревизию слива, иначе пробка будет возникать с завидной периодичностью.

Особенности монтажа сухого трапа

Установка трапа в бане с использованием сухого затвора должна строиться на следующих принципах.

Для обеспечения качественного и надежного стока важно правильно уложить под полом отводную канализационную трубу. В районе сливного отверстия она должна быть подведена на глубине, достаточной для установки трапа

Монтаж сухого трапа осуществляется после укладки отводящей трубы и заливки бетонной стяжки.

Руководство к действию.

Трап с сухим гидрозатвором можно сделать своими руками. В качестве запорного элемента используется пластиковый шарик. Диаметр его подбирается так, чтобы шарик плотно перекрывает сливное отверстие. Таким образом изготавливается устройство поплавкового типа. Поток воды будет приподнимать шарик, но после ее слива он снова займет свое место. Для создания давления достаточно высоты столба порядка 4–6 см.

Декоративную накладную решетку лучше сделать из дерева. Подготавливается деревянная пластинка толщиной 10–15 мм нужного размера. В ней просверливаются многочисленные отверстия или делаются щелевидные прорези.

Трап для бани – простое решение для вашего комфорта

Как известно, в бане не бывает мелочей, поэтому каждой детали стоит уделять самое пристальное внимание. Например, если при строительстве вы отлично утеплили пол во всех помещениях, устроили систему обогрева и покрыли поверхность керамической плиткой, стоит позаботиться о комфорте передвижения

Ведь, как известно, мокрая керамика очень скользкая, что может привести к падениям и травмам. Чтобы избежать этого и используются трапики для бани. Но на этом сфера их применения не ограничивается, они могут применяться и как основное покрытие пола, но об этом ниже.

На фото — секция трапа для бани

Многоликий трап

Это слово имеет множество значений. Это может быть неширокая лестница для захода на судно или корабль с причала или малого плавсредства, а также сообщения между палубами и надстройками. Под этим значением выступает также устройство для подъема и спуска с борта самолета. Оно же обозначает упомянутый нами деревянный щит, применяемый в парных и душевых различного назначения и, наконец, это приемная площадка с отверстием для сбора и слива воды с поверхности пола. При всем богатстве выбора, нас, как банщиков, интересуют две последние позиции. Представляет собой реечный набор, скрепленный двумя силовыми опорными брусами, сечением 40×40 мм. Основное его предназначение следующее:

  1. Обеспечить безопасное передвижение посетителей бани по полу, оформленному керамической плиткой. Как известно, основная проблема скользкого мокрого кафельного пола — травмоопасность.
  2. Создать комфортный температурный режим на уровне пола. В непрогретом помещении плитка холодная, в парной, в которой печь вышла на номинальный режим, может быть обжигающей. Деревянный щит, за счет особых термодинамических качеств древесины, сводит эти негативные проявления к минимуму.
  3. В банях с ограниченным бюджетом на постройку и отделку — применение трапиков позволяет ограничиться проливными деревянными полами без их чистовой отделки. Роль «чистого» пола выполняют сами съемные трапики.
  4. Повышение санитарно-гигиенического благополучия пола, за счет возможности дезинфекции, просушки и периодической обработки съемных щитовых конструкций так называемого фальш-пола.
  5. Возможность массирования ступней ног за счет применения фактурных, должным образом обработанных реек.

Подготовительные работы и выбор материалов

Перед тем, как приступать к работе, следует определиться с габаритными размерами нашего изделия. Они должны быть такими, чтобы решетка для бани с одной стороны занимала максимально возможную площадь, а с другой – позволяла с легкостью ее обслуживать.

В зависимости от планировки парной, она может быть как простой прямоугольной формы, так и более сложной. Например, решетка, которую мы будем делать, будет иметь в плане вот такую форму.

Это сделано специально на случай, если в парилке имеются какие-нибудь выступающие части, например, банные полки.

Если при расчете габаритных размеров решетки она получается слишком громоздкой и тяжелой, то имеет смысл вместо одной решетки сделать две или несколько. В этом случае не придется прилагать много физических сил при ее установке на место и уборке парилки.

Выбор материалов

Так как наша деревянная решетка будет лежать на полу, то есть в самой холодной зоне парилки, то для ее изготовления может подойти любая древесина. Но для исключения риска выделения смолы, лучше брать древесину лиственных пород. А еще лучше сделать ее из того же материала, что и полки. Тогда сохранится единый дизайн парной, а напольная решетка не будет выглядеть инородным предметом

Для соединения всех деревянных элементов нам потребуются саморезы по дереву диаметром 4-5 мм. Их длина должна быть на 5 мм меньше общей толщины скрепляемых деталей (поперечины и настильной доски).

Как сделать водоотвод в общую канализационную систему

Если неподалёку от будущей парной пролегает канализационная система, то можно подключить водоотвод напрямую к ней. Этот вариант отлично подходит для тех, кто думает как сделать слив в бане, чтобы пользоваться ей зимой. Никаких дополнительных очисток фильтра делать будет не нужно, плюс нет ограничений по количеству человек, которые могут пользоваться парной.

READ Как установить линзы в фары хендай акцент

Работы проводят также на начальных этапах строительства. В самой низкой точке пола устанавливается жёлоб для стока.

Перед тем как вмонтировать исходящую трубу в общую систему канализации требуется получить разрешение. Для этого обращаются в обслуживающую компанию с:

На участке должен быть размещён смотровой колодец, который даст прямой доступ к трубам в случае аварии.
