Как сделать трап для душа в полу под плитку

Как установить?

Перед началом работ необходимо подготовить все необходимые инструменты и материалы. Количество расходных материалов зависит от площади ванной комнаты.

Для работы вам потребуется:

  • рулетка, лазерная или обычная линейка, уголок;
  • строительный нож;
  • маркер;
  • набор ключей и отверток;
  • кусачки;
  • ведро и лопата для раствора стяжки;
  • ручные инструменты для выравнивания основы: мастерки, шпатели и терки;
  • плиткорез;
  • трап в полном комплекте;

  • металлопластиковые трубы;
  • сухая песчано-цементная смесь для стяжки (5 кг на 1 м2);
  • керамзит и пенобетон – для первого слоя стяжки;
  • листы пенополистирола 5 см толщиной;
  • гидроизоляционная мембрана (3 кг на 1 м2);
  • мастика (3 кг н 1 м3);
  • изопласт;
  • плиточный клей (5 кг на 1 м2);
  • затирка для швов;
  • паста-герметик;
  • керамическая плитка.

Иная ситуация обстоит, если трап необходимо установить в ванной комнате многоквартирного дома. Монтажные работы необходимо выполнять поэтапно. В первую очередь, укладываются трубы с трапом и проводятся работы по стяжке и гидроизоляционному слою. Все задачи необходимо решать одновременно. Укладка всей конструкции происходит несколькими уровнями и напоминает больше многослойный пирог, который уложен под уклоном не менее 2%. Затем снова идет стяжка, а потом и напольная плитка.

Подробная пошаговая инструкция.

  • Отводная труба стыкуется с канализационной под наклоном около 2 см. Контур соединения покрывается пастой-герметиком.
  • Основное требование к таким душевым – напольное покрытие должно иметь небольшой наклон для быстрого слива воды. В таком случае вам не понадобится дополнительно устанавливать бортики и бордюры по краям. Поэтому следующий важный шаг заключается в расчете высоты стяжки. Для этого примеряется трап на 1,5 см выше отводной трубы и при помощи лазерной линейки делается разметка по стене. Для беспрепятственного стока воды необходимо сделать уклон около 1 см на погонный метр. На стене укажите маркером высоту будущего пола.
  • В новом строящемся доме все работы можно выполнить без каких-либо сложностей. В старом доме необходимо будет снять напольное покрытие в ванной комнате и заменить трубы, а затем проделать всю работу шаг за шагом. Что касается многоквартирных домов – в большинстве случаев необходимо под наклоном поднимать уровень пола на 12-15 см.
  • Далее необходимо полностью очистить поверхность и заделать имеющиеся трещины или неровности. От указанной на стене метки уровня пола отнимаем 8 см (5 см для листа пенополистирола и 3 см для стяжки). По новой метке приступаем к работам по черновой стяжке. Чтобы обеспечить плавный наклон, необходимо использовать специальные металлические рейки. Но перед этим вдоль стен необходимо уложить демпферную ленту, она создаст эффект плавающей стяжки и не позволит в дальнейшем полу деформироваться. Для первой стяжки используем пенобетон и керамзит, они необходимы для того, чтобы уменьшить вес будущего пола. После этого этапа необходимо высушить черновой слой стяжки. Как правило, для слоя в 3 см необходимо около 14 дней.
  • После двух недель можно переходить к гидроизоляционному слою. Для этого при помощи широкой кисти наносится герметизирующаяфодной трубе.
  • Затем укладывается теплоизоляционный слой из пенополистирола. Из отдельных частей материала покрывается пол.
  • После этого можно переходить ко второму слою стяжки. Через несколько дней после полного высыхания необходимо уложить гидроизляционный слой. Для этого можно использовать изопласт, отдельными листами материал укладывается на пол и разогревается с тыльной стороны при помощи паяльной лампы. Неровности и углы необходимо обработать герметизирующей мастикой.
  • Далее корпус трапа полностью собирается, но вместо декоративной решетки сверху кладется небольшой отрезок гидроизоляционного материала. Это необходимо для того, чтобы цементный раствор не засорил внутреннюю конструкцию. После чего заливается третий слой стяжки, его толщина должна быть ниже высоты трапа на толщину плитки и слой клеевого раствора. Перед укладыванием плитки необходимо полностью просушить весь пирог. Специалисты рекомендуют подождать 40 дней.
  • Через несколько недель укладывается плитка согласно выбранному рисунку. Монтаж начинается от трапа по направлению к стене. Через пару дней необходимо обработать швы влагостойкой затиркой. Далее можно закрывать трап декоративной решеткой. Стык между трапом и плиткой заполняется силиконовым герметиком.
  • После проведения всех этапов работы можно переходить к установке ограждения для душевой кабины или оставить пространство отрытым. В данном случае можно выбрать прозрачные перегородки или шторки.

Монтаж трапа на кафельный пол

Рассмотрим процесс установки трапа на керамическую плитку для многоквартирных домов, когда толщина стяжки недостаточная для установки этой конструкции:

  • Отмеряем при помощи рулетки местоположение трапа. При этом расстояние от него до стены должно быть кратно количеству плиток, плюс учитывается расстояние между швами (2-3 мм). Это необходимо, чтобы не пришлось резать кафель.
  • Подсоединяем трап к канализационному сливу при помощи труб. При этом их наклон должен быть 3-5 см на 1 погонный метр.
  • Для дополнительного утепления стяжки используют пенопласт, плотностью более 35 кг/м3, а толщиной 5 см. Он мало подвержен действию влаги и обладает повышенной твердостью. Плиты укладываются на бетонную поверхность и подгоняются под размеры кабинки и трапа.


Монтаж трапа

  • Сверху слоя пенопласта заливается первый слой бетонного раствора толщиной 4-5 см. Он должен покрыть всю плоскость до краев фланца. Затем раствор нужно аккуратно разровнять. В том случае, если вы не использовали листы пеностирола, придется залить больше раствора.
  • Оставьте высыхать слой стяжки на 3-4 суток.
  • После полного высыхания бетона, можно приступать к изготовлению гидроизоляционного слоя. Для начала делается прокладка для фланца из любого гидроизоляционного материала. По размерам она должна быть больше чем фланец и иметь отверстие, равное внутреннему диаметру кольца.
  • Далее верхнюю часть фланца прикручивают болтами к нижней части, поверх прокладки.
  • Готовим материал для гидроизоляции стяжки. Вырезаем в нем отверстие (больше чем диаметр фланца), а затем покрываем им всю поверхность стяжки. В итоге гидроизоляционный материал должен заходить на стены на такую высоту, чтобы ее покрыл следующий слой стяжки.


Схема обустройства душевой кабинки без бортика

  • Затем в корпус трапа можно вставить его внутренние части, в том числе и сифон.
  • Теперь необходимо залить еще один слой бетона. Но для этого нужно соорудить уклон, равным примерно 9-11 мм на погонный метр. Такой угол позволит стекать воде с любой точки.

Совет! В строительных магазинах продаются специальные системы для изготовления душа с трапом. Они имеют рейки различной толщины, которые становятся тем больше, чем дальше от слива. Таким образом создается необходимый уклон.

Заливаем второй слой раствора бетона. Он должен покрывать поверхность сифона не полностью, нужно оставить пространство для плитки и клея. Роль деформационных швов выполняют направляющие рейки, которые остаются в стяжке. Готовую поверхность разравнивают при помощи шпателя.

  • Теперь можно начинать укладывать керамическую плитку. Лучше начинать от отверстия слива к стене. Это делается для того, что если придется подрезать кафель, то неполные плитки будут незаметнее смотреться у стены. Плитка поочередно выкладывается на цементную стяжку, на которую заранее нанесен специальный клей.
  • Через сутки, когда клей полностью высохнет, можно затереть швы специальной водостойкой фугой, подобранной под цвет кафеля.


Должный уход позволит трапу для душа функционировать бесперебойно

  • Место стыка трапа и плитки замазывается силиконовым герметиком.
  • Корпус трапа закрывается защитной решеткой.

Трап для душа – это обязательное условие, если вы хотите установить душевую кабинку без поддона. Такой душ максимально увеличит свободное пространство в ванной комнате. К тому же это отличный вариант, если в семье есть люди с ограниченными возможностями и пожилые люди, ведь нет необходимости перешагивать через высокие борта. А сделать такой душ под силу каждому, достаточно внимательно изучить способ монтажа и правильно подобрать тип трапа.

Выбор трапа: на что обратить внимание

Поскольку сливные трапы отличаются разнообразием ассортимента, имеет смысл перечислить, на какие параметры и в какой последовательности следует акцентировать внимание. Первый шаг — определяемся, горизонтально или вертикально будет направлен выход в канализацию

Трап с горизонтально расположенным выходным патрубком имеет меньшую высоту и применяется, если есть ограничение по толщине стяжки. Устройство с вертикальным выходом можно соединить только с расположенной достаточно низко канализационной трубой

Первый шаг — определяемся, горизонтально или вертикально будет направлен выход в канализацию. Трап с горизонтально расположенным выходным патрубком имеет меньшую высоту и применяется, если есть ограничение по толщине стяжки. Устройство с вертикальным выходом можно соединить только с расположенной достаточно низко канализационной трубой.

Второй шаг — выбор пропускной способности трапа. По данной характеристике «вилка» составляет 0,4- 2,0 л/в секунду. Чем больше диаметр выходного патрубка, тем выше пропускная способность трапа.

Третий шаг — выбираем между гидрозатвором и «сухим» затвором. Решение зависит от того, насколько часто будет использоваться душевая кабина. Гидрозатвор подразумевает наличие в трапе некоторого количества воды постоянно, а «сухой» затвор защитит от неприятных запахов и при пересыхании водоотводящего канала. Он пригодится не только в случаях, когда душ включают редко, но и при встраивании трапа в «теплый пол».


водой шторкишторки опущены

И только на четвертом шаге очередь доходит до внешнего вида трапа — вернее, его наружной части (сливной решетки)

Важно, чтобы она гармонично сочеталась с общим дизайном помещения, размером и цветом кафеля

Пятый шаг — напоследок думаем, стоит ли приобретать более дешевый нерегулируемый по высоте трап или лучше доплатить за регулируемую модель. Аккуратность монтажа, разделение монтажных операций на грязные и чистые, высокая точность стыковки с уровнем половой плитки — это преимущества регулируемых по высоте трапов.

Как установить?

Перед началом работ необходимо подготовить все необходимые инструменты и материалы. Количество расходных материалов зависит от площади ванной комнаты.

Для работы вам потребуется:

  • рулетка, лазерная или обычная линейка, уголок;
  • строительный нож;
  • маркер;
  • набор ключей и отверток;
  • кусачки;
  • ведро и лопата для раствора стяжки;
  • ручные инструменты для выравнивания основы: мастерки, шпатели и терки;
  • плиткорез;
  • трап в полном комплекте;
  • металлопластиковые трубы;
  • сухая песчано-цементная смесь для стяжки (5 кг на 1 м2);
  • керамзит и пенобетон – для первого слоя стяжки;
  • листы пенополистирола 5 см толщиной;
  • гидроизоляционная мембрана (3 кг на 1 м2);
  • мастика (3 кг н 1 м3);
  • изопласт;
  • плиточный клей (5 кг на 1 м2);
  • затирка для швов;
  • паста-герметик;
  • керамическая плитка.

Иная ситуация обстоит, если трап необходимо установить в ванной комнате многоквартирного дома. Монтажные работы необходимо выполнять поэтапно. В первую очередь, укладываются трубы с трапом и проводятся работы по стяжке и гидроизоляционному слою. Все задачи необходимо решать одновременно. Укладка всей конструкции происходит несколькими уровнями и напоминает больше многослойный пирог, который уложен под уклоном не менее 2%. Затем снова идет стяжка, а потом и напольная плитка.

Подробная пошаговая инструкция.

  • Отводная труба стыкуется с канализационной под наклоном около 2 см. Контур соединения покрывается пастой-герметиком.
  • Основное требование к таким душевым – напольное покрытие должно иметь небольшой наклон для быстрого слива воды. В таком случае вам не понадобится дополнительно устанавливать бортики и бордюры по краям. Поэтому следующий важный шаг заключается в расчете высоты стяжки. Для этого примеряется трап на 1,5 см выше отводной трубы и при помощи лазерной линейки делается разметка по стене. Для беспрепятственного стока воды необходимо сделать уклон около 1 см на погонный метр. На стене укажите маркером высоту будущего пола.
  • В новом строящемся доме все работы можно выполнить без каких-либо сложностей. В старом доме необходимо будет снять напольное покрытие в ванной комнате и заменить трубы, а затем проделать всю работу шаг за шагом. Что касается многоквартирных домов – в большинстве случаев необходимо под наклоном поднимать уровень пола на 12-15 см.
  • Далее необходимо полностью очистить поверхность и заделать имеющиеся трещины или неровности. От указанной на стене метки уровня пола отнимаем 8 см (5 см для листа пенополистирола и 3 см для стяжки). По новой метке приступаем к работам по черновой стяжке. Чтобы обеспечить плавный наклон, необходимо использовать специальные металлические рейки. Но перед этим вдоль стен необходимо уложить демпферную ленту, она создаст эффект плавающей стяжки и не позволит в дальнейшем полу деформироваться. Для первой стяжки используем пенобетон и керамзит, они необходимы для того, чтобы уменьшить вес будущего пола. После этого этапа необходимо высушить черновой слой стяжки. Как правило, для слоя в 3 см необходимо около 14 дней.
  • После двух недель можно переходить к гидроизоляционному слою. Для этого при помощи широкой кисти наносится герметизирующаяфодной трубе.
  • Затем укладывается теплоизоляционный слой из пенополистирола. Из отдельных частей материала покрывается пол.
  • После этого можно переходить ко второму слою стяжки. Через несколько дней после полного высыхания необходимо уложить гидроизляционный слой. Для этого можно использовать изопласт, отдельными листами материал укладывается на пол и разогревается с тыльной стороны при помощи паяльной лампы. Неровности и углы необходимо обработать герметизирующей мастикой.
  • Далее корпус трапа полностью собирается, но вместо декоративной решетки сверху кладется небольшой отрезок гидроизоляционного материала. Это необходимо для того, чтобы цементный раствор не засорил внутреннюю конструкцию. После чего заливается третий слой стяжки, его толщина должна быть ниже высоты трапа на толщину плитки и слой клеевого раствора. Перед укладыванием плитки необходимо полностью просушить весь пирог. Специалисты рекомендуют подождать 40 дней.
  • Через несколько недель укладывается плитка согласно выбранному рисунку. Монтаж начинается от трапа по направлению к стене. Через пару дней необходимо обработать швы влагостойкой затиркой. Далее можно закрывать трап декоративной решеткой. Стык между трапом и плиткой заполняется силиконовым герметиком.
  • После проведения всех этапов работы можно переходить к установке ограждения для душевой кабины или оставить пространство отрытым. В данном случае можно выбрать прозрачные перегородки или шторки.

Выбор трапа, конструкция

Сифон или воронка, подсоединенная к замурованной канализационной трубе, не годятся для обустройства слива в полу. Нужно исключить поступление газов и вони из канализации внутрь помещения. Любое решение должно быть как можно компактнее, чтобы не пришлось поднимать уровень пола вслед за трубами и сливом.

Специально для этого изготавливаются точечные или лотковые трапы. Устройства с заниженным профилем, у которых имеется приемная горловина и механизм, обеспечивающий однонаправленное движение стоков и препятствующее обратному выходу газов.

Трап для ванной комнаты производится:

  • С сухим затвором;
  • Мокрым, с гидрозатвором;
  • С обратным клапаном поплавкового типа.

По типу входного отверстия:

  • Точечный;
  • Лоточный, линейный;
  • Пристенный.

Выбор по типу затвора зависит от условий эксплуатации и целей, которые ставятся перед таким сливом. Форма определяет вариант установки и способ укладки труб и дальнейшей отделки плиткой.

Если трап установляется под душевую, то достаточно гидрозатвора. Такие устройства самые простые по конструкции, но имеют широкий разброс по высоте, что сказывается на толщине стяжки. Размещается трап ближе к канализационному стояку, чтобы снизить перепад высоты на трубе, которая обязательно укладывается под углом.

В случае, когда трап – это только защита от потопа, или используется периодически для генеральной уборки ванной под напором воды, то гидрозатвора не достаточно. Вода со временем из него испарится, и откроется путь для газов и вони из канализации внутрь помещения.

Гидрозатвор так же не актуален в сочетании с теплыми полами, которые ускорят испарение воды. Нужно либо отгородить теплый пол от трапа минимум на полметра со всех сторон, либо выбрать сухой затвор и обратный клапан.

Сухой затвор работает по принципу поплавочного выключателя в бачке унитаза. Только работает в обратную сторону. Он открывает проток, только если в него попадает вода из помещения. В простое он по умолчанию закрыт.

Обратный клапан для трапа актуален не только для первых этажей, даже локальные проблемы с канализацией и затвором на маршруте от раковины или ванны к стояку уже будут достаточной причиной, чтобы часть стоков выплеснулась через трап на пол, если на нем нет обратного клапана.

Форма трапа определяет его внешний вид и способ подготовки стяжки и напольного покрытия. В случае с пристанным трапом весь пол делается с уклоном один сантиметр на каждый метр в его сторону и всего с одним изломом в центре. Аналогичная ситуация с лоточным трапом.

Для точечного трапа вся поверхность, с которой необходимо собрать воду, должна иметь уклон в одну точку. Чаще это наклонный пол, сложенный по типу конверта с четырьмя плоскостями вокруг слива. Это уже требует большего внимания и мастерства от человека, который будет укладывать плитку.

Этапы выбора трапа

Разобраться в многообразии моделей слива под плитку, и какой трап выбрать, подскажет список их критериев отбора. Причем есть последовательность в отборе моделей.

  1. Перед тем, как сделать слив в полу, выбирается направление патрубка выхода. Уточняется расположение трубы системы канализации и ее входа. С горизонтальным патрубком большая высота стяжки для слива не обязательна, поскольку сам трап невысокий. Когда канализационная труба в ванной располагается низко, то рекомендуется устанавливать душ со сливом в полу с вертикальным патрубком.
  2. Пропускная способность сливной конструкции зависит от диаметра отверстия выхода патрубка идущего к канализации. Больше диаметр – быстрее поток отработанной воды поступает в канализацию. Показатель колеблется в диапазоне от 0,4 л/сек. до 2,0 л/сек. Распространенный диаметр патрубка слива – 5,0 см. Монтируется конструкция и с другими значениями. Возможно, понадобятся переходники для подсоединения патрубка к отверстию канализации. Водяная пробка образует гидрозатвор и останавливает просачивание «ароматов» в помещение. Располагается жидкость в нижнем изгибе колена.
  3. Последующий шаг – это выбор между сухого типа затвором или гидрозатвором. На выбор повлияет частота использования душа с трапом в полу. Если кабина часто используется, то гидрозатвор будет работать в полную силу. С перерывами в эксплуатации рекомендуется выбирать слив с сухим затвором. Если ванная комната оснащена системой «теплый пол» и душем с трапом в полу, то без «сухого» затвора будет сложно справиться с запахами канализации. При наличии жидкости затворки приподнимаются, нет ее – затворки опускаются и останавливают «ароматы».
  4. После всех сделанных шагов выбирается декоративная решетка трапа с учетом размера и цвета плитки.
  5. Сделать выбор регулируемой по высоте модели трапа – это обеспечить аккуратную установку модели, точность монтажа по уровню совпадения верха конструкции с полом.

Что такое “трап” и для чего он нужен?

Трап для сливных вод относится к сантехническим устройствам, замаскированным под напольным покрытием. По сути это слив простой конструкции смонтированный под водонепроницаемым полом.

Главным назначением простого на вид элемента канализационных коммуникаций является отвод стоков в главный сливной ствол – стояк, но существует ряд не менее значительных функций:

  • предотвращение засоров путем фильтрации использованной воды от крупных загрязняющих частиц с возможностью периодической прочистки;
  • обеспечение герметичного соединения с напольным покрытием;
  • защита от неприятных канализационных запахов.

Материал, из которого изготавливают все компоненты сливного устройства, должен быть антикоррозийным, поэтому трап собран из пластиковых или нержавеющих металлических деталей, иногда – в комбинированном исполнении.

По внешней форме трап может быть овальным, круглым, прямоугольным или квадратным. Конструктивно это линейные, точечные и пристеночные устройства. Точечный трап возможно расположить в любой точке помещения. Линейные и пристеночные трапы применяются по ее краям и преимущественно в углах комнаты.

Форма и размеры трапов представлены целой линейкой от различных производителей. От самых простых надежных моделей до сложных конструкций с отсечкой и каскадом обратных сухих и мокрых клапанов. Для удобства разработаны некоторые стандарты по высоте изделия, которая подбирается в зависимости от толщины стяжки пола.

Большое значение имеет высота изделия – обычно она равняется уровню подъема пола

Изделие должно быть прочным, износостойким, не нарушающим герметичность напольного покрытия.

Сегодня производителями выпускаются трапы с изменяемой высотой конструкции, что значительно облегчает монтаж изделия.

Один из оптимальных вариантов для домашнего душа – пластиковый трап с решеткой из нержавейки, сухим затвором и гидрозатвором, боковым или прямым выпуском

Внешне трап напоминает воронку, с одной стороны оснащенную фиксирующим фланцем, с другой – выпуском. Выпуски бывают одиночными или проходными (на случай, если в душевой кабинке подключено несколько устройств к одной трубе).

Каждый отвод заканчивается муфтой для соединения с трубопроводом. Внутри корпуса закреплен пропускной сифон с фильтрующей решеткой, являющийся гидрозатвором, предохраняющим от засоров и запахов. Иное строение имеют трапы-лотки.

При выборе трапа обратите внимание на размеры выпусков – они должны соответствовать диаметру входных отверстий в трубах. Лучше приобретать все в комплекте, а для надежности произвести пробную сборку. Не забудьте про соединительные муфты и крепеж, каждая деталь должна быть исправной, без трещин и сколов

Не забудьте про соединительные муфты и крепеж, каждая деталь должна быть исправной, без трещин и сколов.

Сборная конструкция трапа позволяет при необходимости снимать верхние части и заменять их новыми, а также без ремонтных работ производить прочистку во время засора

Это интересно: Душевая из плитки без поддона: освещаем по пунктам

Описание устройства

Принципиальных отличий между трапами различных моделей и производителей нет, если понимать устройство одного из них, то разобраться со всеми другими не составит труда. Знание устройства позволит избежать досадных ошибок во время сборки и монтажа трапа. Из каких элементов он состоит?

НаименованиеОписание и назначение

Нижняя часть

Изготавливается из модифицированного пластика, способного переносить как высокие, так и низкие температуры. Этот фактор важен для душевых, используемых только в летний период времени, за зиму они не ухудшают своих первоначальных характеристик. Трап комплектуется специальной технологической крышкой. Она используется во время монтажа и предупреждает попадание во внутреннюю часть строительных материалов и раствора. Патрубок может иметь универсальное исполнение, что позволяет подключать устройства к канализационным трубам Ø 50 мм и Ø 75 мм. В зависимости от размера канализационной трубы отрезается лишняя часть выходного патрубка нижней части трапа, нужный диаметр вставляется в раструб соответствующего диаметра.

Металлическое кольцо

Предназначено для крепления гидроизоляционного покрытия. Гидроизоляция накладывается на нижнюю часть и по периметру прижимается металлическим кольцом. Для этого на пластике и кольце есть технологические отверстия, фиксация выполняется специальными саморезами. Кольцо имеет по окружности выступы, а нижняя часть впадины – в гидроизоляции делается перфорация, что полностью исключает вероятность появления протечек во время пользования устройством.

Верхний стакан

Вставляется в нижнюю часть. Имеет специальные кольца, позволяющие уменьшить его высоту с учетом особенностей монтажа. Кольцо отрезается ножовкой по металлу или болгаркой с абразивным диском. Стакан имеет посадочные канавки для резиновых уплотнительных колец, во время сборки их следует смазывать, в противном случае возможно механическое повреждение.

Верхняя часть

Накрывает стакан, имеет перфорацию для лучшего сцепления клея для керамической плитки.

Мокрый затвор (гидрозатвор)

Состоит из двух частей: нижней чаши и верхней заглушки. В нижней чаше постоянно находится небольшое количество воды, при увеличении уровня она переливается и попадает в сливной патрубок трапа. Нижняя часть имеет резиновое уплотнительное кольцо, вставляется в отверстие до упора. Верхняя часть имеет прорези, которые должны входить в пазы нижней части. После вхождения до упора ее следует немного провернуть для фиксации. Это нужно для того, чтобы при резком подъеме воды в сифоне она не всплывала. Во время периодической очистки сифона элемент следует повернуть в обратную сторону и только после этого вынимать. Не прилагайте слишком больших усилий, все детали должны входить/выходить легко. Если это не так, то вы что-то делаете неправильно, будьте внимательней.

Сухой затвор

Состоит из нижнего стакана с подвижным нормально зарытым клапаном. Во время принятия водных процедур вода наполняет стакан и под давлением приподнимает клапан – открывается слив. Как только прекращается водный поток, клапан под собственным весом герметично закрывает стакан, неприятные канализационные запахи не проникают в помещение. Стакан фиксируется в корпусе пластиковым кольцом с замками. Сухой затор рекомендуется устанавливать в тех местах, где возможно замерзание воды в зимний период времени. Многие производители реализуют в комплекте трапа два затвора, что позволяет пользователям менять их по мере надобности. На корпусе сухого затвора есть стрелка, указывающая правильное положение механизма. Но и при обратной установке слив будет работать, только небольшое количество воды во время закрытия клапана останется в затворе.

Верхняя декоративная решетка

Изготавливается из перфорированной листовой нержавеющей стали, толщина листа не менее 1,5 мм. Параметры решетки и расположение упоров на верхнем стакане позволяют выдерживать нагрузку не менее 300 кг, чего вполне достаточно для безопасного приема душа людям с увеличенным весом. Решетка вставляется в гнездо стакана и прижимается до защелкивания.

Схема сборки сливного трапа

Как только слив воды замедляется, необходимо выполнить уход за устройством. Для этого снимается декоративная решетка и вынимается стакан мокрого или сухого затвора. Мокрый затвор очищается от осадков и грязи, канализационная труба промывается сильным напором воды. Дело в том, что скорость течения воды во время принятия душа невелика, напор недостаточен для автоматической прочистки внутренних поверхностей канализационных трубопроводов.

Засорившийся трап чистят после разборки

Выбор сифона

Сифоны для трапов от своих аналогов отличаются только отсутствием пробки, закрывающей сливное отверстие. В душевой кабине в этом попросту нет потребности, поэтому от простых дешевых сифонов придется отказаться в пользу более технологичных устройств. К ним относятся:

  • сифоны с ручным управлением. Регулирующая ручка выводится на стену, что позволяет легко управлять сливным отверстием простым ее поворотом;
  • click/clack-системы (открыто/закрыто). Пробка в этих устройствах вмонтирована над отверстием слива и одновременно отвечает за его открывание и закрывание. Первое нажатие пробки ногой приводит к ее приподниманию – отверстие открывается, вода удаляется. При втором нажатии пробка закрывается, не позволяя жидкости стекать.

Классификация сифонов по инженерным особенностям выглядит так:

  • бутылочные – устанавливаются, в основном, на кухнях, для душевых кабин не подходят;
  • гофрированные – представляют собой гибкий рельефный шланг, способный укладываться под любым углом к душевому поддону;
  • классические трубные – изгибаются в виде букв U и S, а гидравлический затвор формируется непосредственно в изгибе трубы.

При нестандартных вариантах расположения слива удачным решением станет гофрированный сифон. В остальных случаях обустраивается классическая трубчатая система.

Как поднять пол в ванной под установку трапа

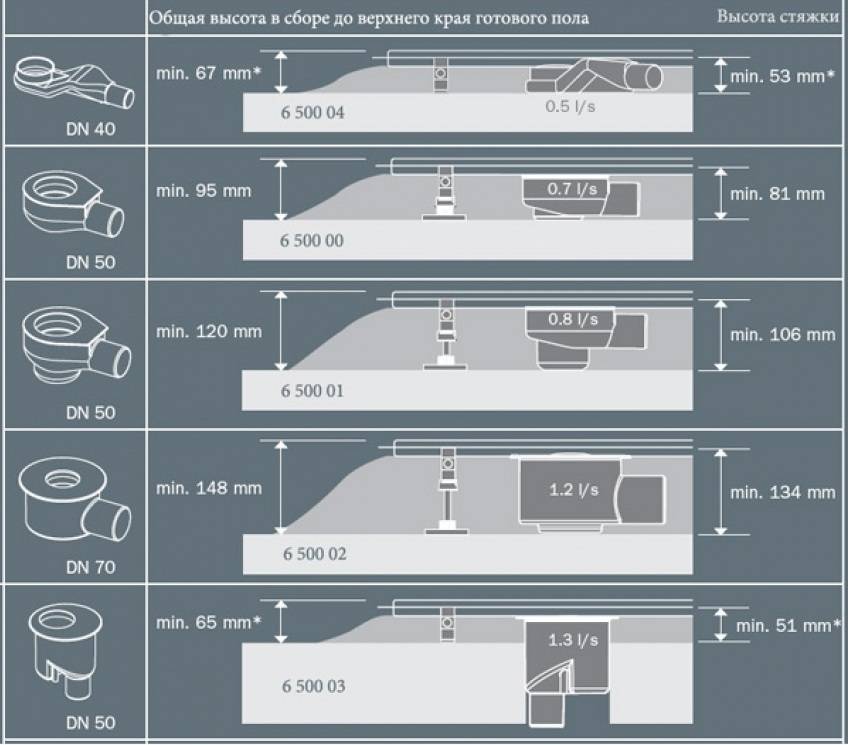

Самый маленький по размерам сливной трап, монтируемый в пол, имеет высоту 6-7 см. При этом для того чтобы вода нормально стекала в него, необходимо обеспечить уклон в сторону сливного отверстия не менее чем 1 см на метр. Это значит, что делая пол со сливом, к стенам высоту пола увеличивают. Нулевая точка при этом — верхняя часть установленного трапа. Насколько точно поднимается пол зависит от размеров душевой кабины или ванной полностью, если воду планируете собирать со всей площади ванной.

Схема расположения трапа для слива воды в полу

Поднять пол в ванной или в душе можно несколькими способами. При выборе способа необходимо учитывать несущую способность перекрытия, иначе можно нанести вред всему строению.

Стяжка разных видов

Наиболее очевидный способ сделать уклон пол слив в полу — залить стяжку. Но вариант не всегда лучший. Во-первых, обычная цементно-песчаная смесь имеет большой вес, во-вторых она долго «зреет». Но есть несколько неплохих вариантов.

  • ЦПС. Обычная цементно-песчаная стяжка. Вариант понятный, но очень тяжелый — 15-16 кг на 1 кв. метре при толщине слоя в 1 см.  Не всякое перекрытие может вынести такую нагрузку. Особенно надо быть осторожными в домах старой постройки.
  • Насыпать сначала слой керамзита, сверху залить цементно-песчаной смесью (толщина не менее 3 см). Неплохой вариант, но надо считать по несущей способности перекрытия — выдержит или нет.

  • Сделать утепленную плавающую стяжку. Вниз укладываются плиты эуструдрованного пенополистирола (не пенопласта, он под весом стяжки сомнется), сверху залить ЦСП (минимальная толщина тоже не менее 3 см). Хороший вариант — пол будет не таким холодным, и общая масса относительно невелика. В данный вариант легко встраивается система подогрева пола. Более рациональный — электрический, с водяным много мороки при установке.
  • Полистиролбетон или другие виды легкого бетона. Вариант очень неплохой, заодно решается еще и проблема «холодного пола» — так как данные материалы имеют неплохие теплоизоляционные свойства. Тут надо будет искать компромиссное решение — между массой стяжки и прочностными характеристиками.

Наиболее распространенный способ сделать пол со сливом — с использованием стяжки. Просто стяжка может быть разной, тем более, что толщина «пирога» обычно бывает значительной — редко менее 12 см — что позволяет сделать ее комбинированной. Это позволяет обеспечить требуемую надежность, но снизить вес. Чаще всего пол со сливом делают утепленным. Но толщина утеплителя и стяжки по-максимуму — это 10 см, чего явно недостаточно для установки большинства трапов. Оставшиеся сантиметры «добирают» укладывая черновую стяжку, а вот ее имеет смысл сделать из легкого бетона — чтобы снизить нагрузку на перекрытие.

На лагах

Чтобы не перегружать перекрытия, можно сделать подиум в душе или ванной на лагах. Вариант спорный, так как высокая влажность и древесина не очень хорошо сочетаются, но иногда это — единственный выход. При выборе такого устройства слива в полу, использовать надо хорошо просушенную древесину. Перед использованием ее обрабатывают защитными составами (по инструкции, но не менее двух раз). Выбирать желательно из тех пропиток, которые предназначены для наружных работ или для прямого контакта с грунтом — степень защиты у них выше. После высыхания состава можно приступать к работе.

  • Сделать полна деревянных лагах. Лаги устанавливаются «конвертом» с центром в месте расположения сливного трапа. В общих чертах технология такая: в стяжке пола сверлятся отверстия под установку шпилек (М14-М16), шаг установки — около 30 см. На шпильки крепятся лаги (40*60 мм или 45*90 см — от размеров возводимого подиума). Лаги укладываются (можно подтесать) с учетом создания требуемого уклона. На них — влагостойкая фанера 12 мм или толще, затем ГВЛ, гидроизоляция, на нее — плитка.

  • Сделать плоский деревянный пол на лагах, а с уклоном уложить плитку за счет разной толщины клея. Этот вариант хорош на маленьких площадях — если слив делаете исключительно в душевой кабинке небольшого размера.

Достоинства этих способов — минимальный вес, недостатки — сложность исполнения, так как требуется внимание к мелочам, высокое качество гидроизоляции. Как видите, пол со сливом в ванной или в душе можно сделать по-разному

Выбирайте тот вариант, который лучше подходит для ваших условий

Выбирайте тот вариант, который лучше подходит для ваших условий

Как видите, пол со сливом в ванной или в душе можно сделать по-разному. Выбирайте тот вариант, который лучше подходит для ваших условий.
