Как сделать своими руками турник для дома

Любители создания тренажёров и прочих устройств собственноручно могут прибегнуть к созданию и монтированию турников в домашних условиях. Конечно, это занятие требует определённого уровня навыков, однако, почему бы не испытать свои силы? Результат точно вас обрадует.

Как подготовить чертёж с размерами для изготовления турника своими руками

Конечно же, прежде всего, нужно заняться созданием чертежа, который определяет всю дальнейшую конструкцию и её особенности. Для изготовления чертежей необходимо учитывать, прежде всего, месторасположение и типаж предполагаемого турника. Также берите в расчёт особенности телосложения спортсмена.

Займитесь поиском подходящего чертежа для сбора турника «3 в 1» своими руками

Обратите внимание на материалы, которые будут использоваться при строительстве, и их прочность. Такие материалы, как пищевая нержавейка, являются слишком непрочными. Именно поэтому лучше отдать предпочтение плотным веществам, отделка которых требует навыков сварщика

Прочность конструкции гарантирует безопасность во время подтягиваний и прочих трюков, которые будет выполнять спортсмен

Именно поэтому лучше отдать предпочтение плотным веществам, отделка которых требует навыков сварщика. Прочность конструкции гарантирует безопасность во время подтягиваний и прочих трюков, которые будет выполнять спортсмен.

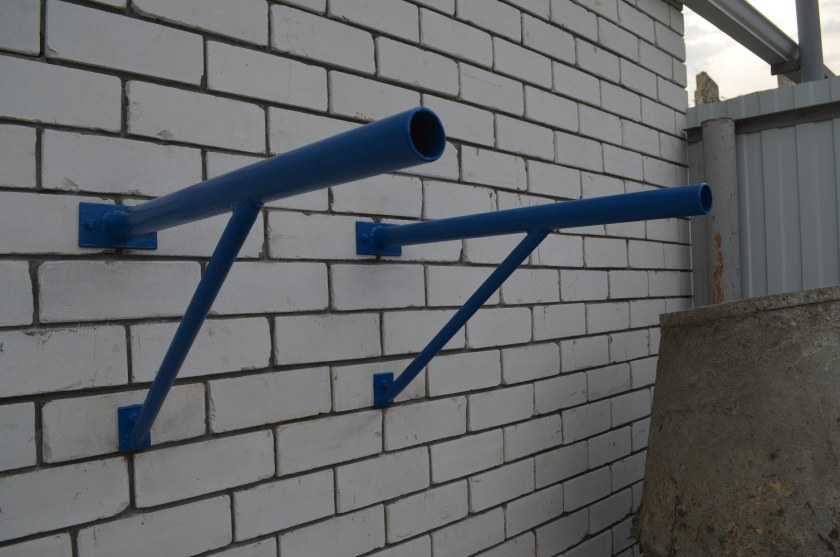

Как изготовить настенный турник своими руками

Для начала подготовьте следующие материалы:

  1. Труба из металла диаметром 3 см и длиной около 75 см.
  2. Отрезки металлической трубы длиной 15 см (6 штук).
  3. Профиль из металла 30×30 см длиной в 70 см.
  4. Трубы длиной 20 см, диаметром в 3 см (2 штуки).
  5. Профили из металла 30×30 см длиной в 55 см.
  6. Четыре профиля 30×30 см. Два из них длиной в 40 см, ещё два − по 65 см.
  7. Лист из металла 14×12 см.
  8. Листы 300×70 мм в длину, 5 мм − в толщину.

Ход действий:

  1. Определитесь с месторасположением снаряда.
  2. После закупки необходимого материала займитесь его нарезкой согласно чертежу.
  3. Займитесь сваркой. Ручки для перекладины приваривайте под углом в 20°.
  4. Из фанерного листа вырежьте основу для подушек. Далее положите на них кусок поролона, прикройте дерматином и заклейте.
  5. На поверхности устройства сделайте отверстия для размещения подушек.
  6. Покрасьте конструкцию. Затем разместите в отверстия листы из металла, а сверху положите подушки.

Видео ниже подробнее расскажет, как сделать турник брусья своими руками.

Сразу за дело

Чертежи самодельного турника с возможностью выполнения базовых упражнений для пресса, хорошо известного в рунете, приведены на рис. Секрет его популярности – в доступности материалов, продуманной конструкции и размерах (о них еще см. далее), соответствующих среднестатистической антропометрии любителей домашней физкультуры в РФ. Подвешивается этот снаряд к стене на кронштейнах-крючьях наподобие тех, что на след. рис., но под квадратную трубу. Для сохранности отделки стены контактирующие с ней поверхности желательно оклеить резиной толщиной 3-5 мм. Красным отмечены сварочные швы.

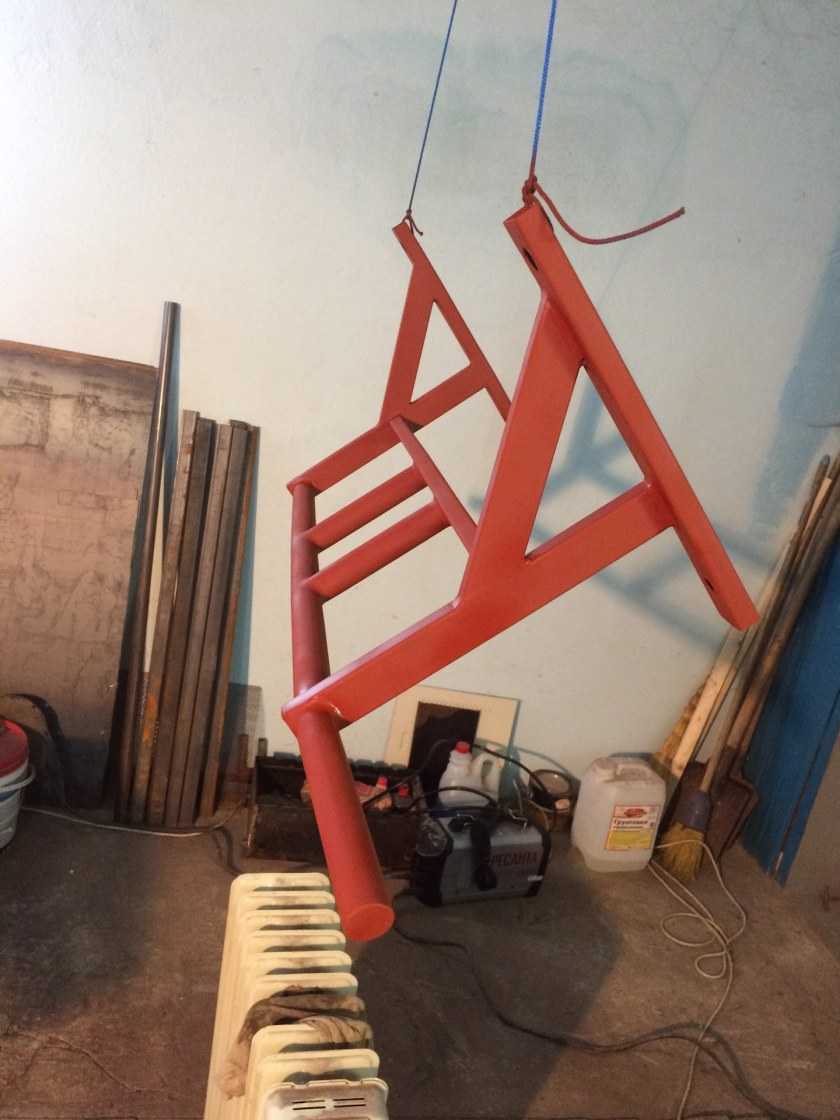

Самодельный турник брусья-пресс

Турник на след. рис. вполне мог бы быть прототипом предыдущего, но изготовлен из круглой бесшовной трубы из хромоникелевой стали, что-то вроде 79НХС. Пищевая нержавейка не годится, она непрочна! Спецматериал позволил уменьшить подкосы и сечения деталей, что сделало данный турник эстетичнее и легче (14 кг против 18). Но для его изготовления требуется солидный опыт сварщика

Обратите внимание, что радиус изгиба кронштейнов по внутри на 0,2 мм меньше диаметра трубы: это при аккуратном пользовании гарантирует от люфта на 3-5 лет


Чертежи турника брусья-пресс из круглой трубы

А что это вообще?

И тот, и другой снаряды представляют собой настенный турник типа перекладина-брусья-пресс: на таком можно выполнять некоторые упражнения без маха ногами. Однако и базовый их набор довольно обширен (см. в конце), позволяет сохранять форму в домашних условиях: в положении брусьев, как слева на рис., можно отжиматься на весу и держать угол, с «ножницами» или без, а в положении турника, как в центре, выполнять разнообразные подтягивания на 3 хвата: широкий, средний и узкий.


Устройство и размеры турника брусья-пресс

Базовым размером турника брусья-пресс для выбора при покупке или пересчете размеров прототипа под себя является расстояние между концами рукояток под широкий хват (110 см справа на рис.): чтобы польза от занятий была максимальной, оно должно быть равно величине маховой сажени занимающегося, см. фигурку на рис. Если атлетов в семье несколько – величине маховой сажени самого крупного. Остальные размеры меняются пропорционально, кроме высоты рукоятей под захват на брусьях; размер 12 см. на рис. При чтении дальнейшего также учтите, что под себя все размеры можно корректировать пропорционально базовым.

Больше возможностей предоставляет напольный турник 3 в 1, см. след. рис: упоры для жима лежа позволяют добавить целый комплекс упражнений. Однако простые напольные турники 3 в 1 (три поз слева направо на рис.) не рассчитаны на использование в жилых помещениях, т.к. для должной их устойчивости требуется надежное крепление к полу и несущая способность перекрытия от 400 кгс/кв. м, в то время его норма для жилых помещений – 250 кгс/кв. м.


Напольный турник 3 в 1

Тем не менее, поставить напольный турник в квартире возможно, если сделать его разъемным, как справа на рис: верхняя часть с перекладиной крепится к стене, как описано далее, а нижняя – брусья и упоры под «лежку» – к верхней болтами или накидными крюками. Тогда настил пола может быть любым, нагрузка на него не превзойдет «жилых» 250 кгс/кв. м, и нижнюю часть снаряда можно будет убирать для уборки или производства работ в комнате.

Особенности внешней отделки

После того как турник полностью установлен, его можно раскрасить. Это покрытие будет выполнять декоративную функцию и защищать металл от коррозии, а дерево — от грибка и вредных насекомых.

Есть и другие варианты внешней отделки, которые предотвратят скольжение рук на перекладине

Можно приобрести в аптеке обычный резиновый жгут и обмотать им трубу в тех местах, где происходит захват руками.
Рекомендуется покрыть перекладину специальной нескользящей краской.
Если есть возможность, то можно купить в специальном магазине спортивных товаров мягкие неопреновые нескользящие накладки. Они цилиндрической формы различных диаметров, для того чтобы они легко надевались на перекладины разных размеров.

Принцип использования тренажера

Принцип использования турника чрезвычайно прост. Простейший тренажер – простейшее упражнение. Вы должны использовать мышцы своих рук, вися на горизонтальной перекладине и совершая поступательные подъемы и спуски. Первая часть движения требует упражнений на лопаточную рефракцию. Это причудливый термин обозначает сведение лопаток в одном направлении. Для этого представьте себе чью-то руку в середине спины. Попытайтесь ущипнуть эту руку лопатками. Вы можете попрактиковаться в этом, стоя свободно или вывешивая из подтяжки и принося эти лопатки. Это движение привлекает ваши латы, большой набор мышц спины, которые являются критическими поддерживающими мышцами.

После того как вы вернете свои лопатки, вытяните тело вверх к перекладине. Это требует сгибания локтевого сустава или изгиба ваших рук. Чтобы сгибать локтевой сустав, бицепсы и опорные мышцы спины вызываются в действие. Наконец, вам нужно опуститься обратно туда, откуда вы начали. Для этого начинают работать ваши трицепсы. Вы также тренируете мышцы кистей, сжимая перекладину для подтягивания руками.

Выбор места для тренажёров

Перед проработкой конструкции и состава тренажёров нужно определиться с местом расположения гимнастического городка. При этом необходимо учитывать и мнение специалистов, имеющих опыт подобных работ:

  • наиболее приемлемым местом для размещения тренажёров будет задний дворик, изолированный от излишнего любопытства прохожих и соседей;
  • подстилающая поверхность тренажёрной площадки должна быть достаточно эластичной, чтобы избежать травм при падениях. Лучшим материалом может служить резиновая крошка. Для её использования нужно удалить почвенный слой земли, устроить дренажную прослойку толщиной до 15 см из песка и гравия, амортизирующую подстилку засыпают также слоем 15 см. Можно использовать вместо крошки древесные опилки и стружки;
  • нужно избегать размещения тренажёров на солнцепёке, так как жара не позволит заниматься или просто проводить время с детьми в течение дня. Следует выбрать хорошо затенённую или полутеневую сторону участка. Вместе с тем ветки деревьев или кусты не должны мешать занятиям.

Оптимальным местом для размещения собственного тренажёрного комплекса будет задний дворик

Подготовка к установке турника во дворе

Установка уличного турника — серьёзная затея, к которой стоит подойти основательно. Для начала необходимо иметь чёткое представление о задачах, возлагаемых на будущее сооружение, о размерах и месте его установки.

Выбор места

Перед тем как сделать турник на улице своими руками, нужно подобрать подходящее место для установки снаряда. Делать это нужно исходя из выбранной конструкции (обычный турник, турник + брусья, спортивный комплекс).

Конечно, не стоит выносить спортивное устройство «к парадному подъезду», лучше, если турник будет установлен вдали от посторонних глаз. Этот вариант особо актуален для тех, кто находится не в лучшей спортивной форме. Выполняя упражнения на турнике вдали от посторонних глаз, вы не будете комплексовать по поводу своего внешнего вида и неумелых движений.

Спортивный комплекс с турником лучше расположить вдали от посторонних глаз

Если есть такая возможность, то спортивную конструкцию нужно расположить подальше от прямых солнечных лучей, лучше в тени больших раскидистых деревьев. Тогда вы сможете уберечь себя от солнечного или теплового удара при занятиях в жаркое время года.

Ни в коем случае не выбирайте для установки турника неровную поверхность, поскольку и само строительство, и последующие занятия будут усложнены таким неблагоприятным ландшафтом. Оптимальным для безопасных и эффективных тренировок считается монтаж турника на газонной поверхности или специальном резиновом покрытии.

Чертёж строительства уличного турника на даче: размеры

Чтобы построить турник на даче своими руками, определить и приготовить нужное количество материалов, необходимо заранее определиться с размерами. Параметры могут отличаться в зависимости от того, для взрослых или детей он предназначен. Согласитесь, что ребёнок, взобравшийся на высокий турник, будет очень сильно рисковать своим здоровьем, он может сорваться и получить травму. И простое действие — ухватиться руками за перекладину — станет для него настоящей проблемой. Без помощи взрослого, друга или дополнительных приспособлений не обойтись. Поэтому высота вертикальных стоек должна быть такой, чтобы человек любого возраста смог спокойно дотянуться до перекладины.

Высота вертикальных стоек детского турника должна быть такой, чтобымалыши могли дотянуться до перекладиныбез помощи взрослых

Для взбирания на снаряд можно сделать специальную подножку, её, как правило, располагают на вертикальной опоре на высоте 40 см от основания.

Взрослые могут сделать турник повыше, тогда придётся подпрыгнуть, чтобы удержаться на перекладине. Для человека ростом 170–180 см подойдёт снаряд высотой 2 м.

Ширина горизонтальной планки также должна варьироваться в зависимости от возраста:

Такие размеры позволяют выполнять упражнения на турнике без ограничений. Занимающийся не будет наталкиваться на вертикальные опоры.

Диаметр перекладины для детских рук — 25 мм, в подростковом и более старшем возрасте подойдёт турник с горизонтальной трубой в 35 мм.

Чтобы построить уличный турник своими руками, чертежи просто необходимы.

Вот так может выглядеть чертёж будущего спортивного снаряда

Читать также: Как сделать пол на кухне своими руками недорого и быстро.

Спортивный уголок дома

Среди всех известных спортивных снарядов он наиболее известен и доступен. Наличие такого гимнастического турника позволит несложными упражнениями накачать пресс, укрепить мышцы рук и спины.

Ведь занятия на таком тренажере способствуют формированию рельефа верхней части тела. Даже простой вис на турнике, когда расслаблены все мышцы спины, а позвоночник вытягивается, – и исправляется осанка у детей и взрослых.

Чтобы он не показался слишком сложным снарядом, достаточно предварительно сделать несколько общеукрепляющих упражнений, например, отжиманий от пола.

Два-три часа, а то и меньше, и по минимуму обустроен спортивный уголок – установлен простой турник. Преимущества очевидны:

  1. Во-первых, он потребует минимальных финансовых вложений.
  2. Во-вторых, нет нужды в особенных знаниях и умениях, тем более, что в интернете вы всегда найдете и чертежи, и подробную инструкцию по возведению этого спортивного снаряда.

Существует множество вариантов для изготовления турника, отличающихся друг от друга материалом, конструкцией и способами крепления.

Вам останется выбрать наиболее подходящий, приобрести все необходимые материалы, и, руководствуясь инструкцией, установить его. Конечно, очень важным является планировка помещения, вес спортсмена, наличие необходимых инструментов и материалов.

На заметку

Надежный прототип, инструмент, рабочие навыки и хотя бы уголок в гараже под мастерскую – залог успеха. Но, чтобы сделать хороший турник своими руками, нужно обязательно иметь в виду следующее:

  • Сварные швы не разбалтываются, однако при превышении параметрами эксплуатационных нагрузок предельных значений и/или нежелательных внешних воздействиях склонны к внезапному разрушению.
  • Механические нагрузки сосредотачиваются в углах конструкций.
  • Квадратная труба жестче круглой, диаметром в диагональ квадрата, из того же материала, с той же толщиной стенок, но, если предел прочности материала превзойден, квадратная труба резко сминается, а круглая чаще всего довольно плавно гнется.
  • Дерево для деталей, несущих основные знакопеременные нагрузки, непригодно по ряду причин, за единичными исключениями.

Как эти обстоятельства учитываются на практике, мы посмотрим далее на примерах готовых изделий.

Какой металл использовать?

Надежность – залог успеха, хороший девиз для работы по установке собственного турника. Можно воспользоваться обычным черным металлом. После процесса сварки ее чистят, обрабатывают и красят.

Для уличного турника стоит позаботиться еще и об антикоррозийном покрытии. Следует использовать порошковую краску, она меньше будет скользить в руке при подтягиваниях.

Обратите внимание!

  • Лебедка своими руками: классификация, материалы изготовления, описание этапов работы + инструкция для сооружения своими руками

  • Струбцина своими руками — пошаговое изготовление и описание вариантов применения струбцины

  • Нож своими руками | Поэтапное описание как и из каких материалов сделать самодельный нож

Второй вариант – использование нержавеющей стали. Единственный минус – потенциальная слишком гладкая поверхность, которая может давать чрезмерное скольжение руки.

Турники в дверной проем

Распространенные конструкции турников для дверей показаны на рис. Для самостоятельного изготовления они мало пригодны: на изогнутые штанги-«рога» приходятся, из-за большого отношения плеч рычага, высокие нагрузки, поэтому делать их нужно из спецстали

И, обратите внимание – сборка только на болтах. Сварочные швы под такими нагрузками ненадежны


Турники в дверные проемы промышленного производства

Еще хуже обстоят дела с нагрузками на узел крепления к стене. Там отношение плеч доходит до (10-15):1 и нагрузки возникают колоссальные, а стена в этом месте, как правило, ослаблена. Если же главный в доме атлет, уходя, забудет снять турник, а слабой половине понадобится закрыть дверь, то недолго и до травмы: в процессе установки/снятия железина под 20 кг весом неизбежно оказывается над головой. В общем, домашние турники такого типа скорее маркетинговый ход.


Неудачные способы крепления турника к стенам и потолку

Полезнее и уж точно надежнее будет самодельный турник, устанавливаемый в дверной проем или коридор в распор или на боковых держателях. Тут есть определенные тонкости. Во-первых, съемная перекладина (гриф), вкладываемая в U-образные карманы (слева на рис.) неизбежно даст люфт. Заниматься, когда планка ходит в руках, неудобно и не весьма полезно, но, что хуже – резкие мгновенные нагрузки передаются строительным конструкциям. Которые на них ну никак не рассчитаны. Жесткое крепление к потолку (в центре) немногим лучше; человек-атлет – не люстра. И уж совсем недопустимо мягкое крепление с сосредоточением нагрузок, справа.


Надежные крепления домашних турников в проемах

Любительская конструкция турника в проеме приведена на поз. 1 рис. Подпятники установочных узлов – стальной лист 5 мм. Возможность съема грифа обеспечена удлиненной прорезью в нем с одного конца; сама перекладина короче ширины проема. Продольные прорези в обоймах установочных узлов обеспечивают плотный зажим грифа при стяжке болтами. Условия надежности такой конструкции таковы:

  1. От конца удлиненной прорези до края грифа – от 30 мм;
  2. Прорези в обоймах должны заходить за задние края отверстий под болты, но не более чем на 3-4 мм;
  3. Цельные края установленного грифа должны выступать за внутренний край прорезей в обоймах не менее чем на 30-40 мм.

Недостаток этой конструкции – «патроны», торчащие из стен прим. на 120 мм. Конструкция с зажимом перекладины гайками (поз. 2) позволяет уменьшить вылет узлов крепления до 50-60 мм, но все равно торчит, и резьбовые штыри травмоопаснее обойм из отрезков труб.

Оптимальная по механике и эргономике конструкция турника в проеме – с креплением грифа на бонках, поз. 3. «Саморез» там показан условно, на самом деле это болт от М12 в анкере, заглубленном в бетон не менее чем на 130 мм. Преимущество такого крепления также в том, что для установки/снятия грифа не нужен инструмент: резьба винтовых распоров в одного конца правая, а с другого – левая. Для установки гриф ставят по месту, распоры вывинчивают, пока те не упрутся слегка в бонки, и поворачивают перекладину руками. Только не переусердствуйте: фиксация «мертвая» и при небольшом провороте; если своими «клешнями» приложится здоровый дядя, то, неровен час, снимать турник придется болгаркой. Недостаток системы на бонках – требуются довольно сложные токарные работы.

И детям!

Вообще, турник для взрослых в проеме это, как говорится, паллиатив. Другое дело – начинающие крепыши. Статические нагрузки от них меньше взрослых соответственно весу, а динамические – на порядок, т.к. здесь действует квадрат мгновенной скорости перемещения частей тела. Поэтому детский турник в дверном проеме допустимо прикреплять непосредственно к раме двери, а его несущую конструкцию выполнять из прочного мелкослойного дерева лиственных пород.


Детский турник – шведская стенка в проеме двери

Схема и чертежи детского турника такого типа, совмещенного со шведской стенкой, приведены на рис. Трубы – сталь 20х1,5; деревянные детали – дубовая доска от 20 мм. Достаточная прочность и надежность обеспечены большим количеством точек крепления. Конструкция и соотношения размеров деталей установочных узлов позволяют выполнять и некоторые гимнастические упражнения.

О рукоятках

Крепко сидящие на местах и ухватистые рукоятки самодельных турников получаются из термоусаживаемых трубок (ТУТ) диаметром на 20-30% больше наружного диаметра трубы. Продаются ТУТ в радио- и электротехнических магазинах; усаживаются прогревом бытовым феном на полной мощности. Один слой усаженной ТУТ имеет толщину ок. 1,5 мм; слоев может быть несколько. Рифленые рукояти можно получить с помощью узких колец из тех же ТУТ. В общем, дешево и сердито.

А как их делать?

Теперь мы знаем достаточно для выбора подходящей конструкции. Чтобы сделать турник дома, осталось разобраться с материалами и технологией. Возможно, указанные ниже требования кому-то в чем-то покажутся избыточными, но учтите: турником может воспользоваться достаточно массивный, энергичный и тренированный человек. Ответственность за все потенциальные нежелательные последствия при этом полностью ляжет на изготовителя, т.к. сертификации самодельных спортивных снарядов законодательством не предусмотрено, хотя изготовление их для собственного употребления и не запрещено.

О нагрузках

Уже при подтягивании кратковременная механическая нагрузка на турник может достигать 2,5 веса занимающегося, т.е. до 200 и более кгс. При выполнении таких относительно несложных упражнений, как подъем переворотом или выход силой, это значение удваивается. Гимнастические перекладины, на которых можно крутить солнце, рассчитываются на мгновенные нагрузки в 1200-1700 кгс, и, тем не менее, случаи, когда на соревнованиях у турника отрывалась перекладина, известны. Поэтому домашний турник для медленных упражнений без маха должен держать не менее 200-250 кг, а уличный как минимум втрое-вчетверо больше.

Трубы и профили

Для деталей турника под захват используют стальные трубы диаметром 26-40 мм. Чтобы определить его точнее, замерим ширину ладони на уровне оснований пальцев и умножим на 3,3. Трубы толще или уже не обеспечат надежного хвата, и эффективность занятий упадет. С учетом указанной выше минимально необходимой несущей способности толщина стенок трубы из обычной конструкционной стали должна быть от 2 мм для домашнего турника и от 3 мм для уличного, а бесшовной из спецстали – от 1,5 мм. Тоньше нельзя из соображений устойчивости к знакопеременным нагрузкам, даже если материал жестче карбона.

Очень хорошие круглые трубы для спортивных снарядов обнаруживаются иногда в карнизах старых штор и гардин, но не всяких. Изделия эпохи брежневского расцвета застоя бракуются однозначно; их легко распознать по ясно различимому шву и некачественному, вздувшемся пузырями и шелушащемуся, покрытию. Зато среди остатков горбачевско-перестроечной конверсии обнаруживаются такие, что, возможно, ведущие разведки мира до сих пор безуспешно охотятся за секретами их сплавов.

Квадратные стальные трубы для домашних турников применимы от 40х40х2, а для уличных – от 50х50х3 или от 60х60х2. Стойки последних можно делать также из круглой трубы от 80х2. Если же трубы квадратные, то обязательно – с закругленными углами. Трубы с острыми углами рассчитаны на давление изнутри, скажем, в трубопроводах, а под внешней нагрузкой ненадежны и способны внезапно, без появления видимых предупреждающих признаков, сминаться с изломом.

Размеры турника

Стандартные изделия изготавливаются по габаритам некоего «среднего пользователя». Если же турник на улице будет сделан своими руками, логично сразу проектировать его под свои физические особенности.

Одним из самых важных параметров является рост. Как видно из схемы, расстояние от планки (грифа) до пола (земли) должно быть примерно равно 1,28 х рост. То есть для взрослого человека с ростом 164 см планка должна располагаться на высоте примерно 210 см, а для ребенка с ростом 140 см – примерно на уровне 180 см. Это расстояние учитывает рост плюс длину рук. Если руки заметно короче/длиннее стандарта, уточнить данные для себя можно так: встать на цыпочки и потянуться максимально вверх. Та высота, до которой дотягиваются кончики пальцев, и есть ориентировочная высота турника. Если турник делается один на всю семью, в которой есть дети, допустимо рассчитывать на их рост. В этом случае взрослый выполняет подтягивания и другие упражнения с поджатыми ногами.

Важно: вне зависимости от высоты положения планки, до расположенного выше препятствия (потолка, навеса, веток дерева и так далее) должно быть не менее 32…35 см. В противном случае при резком подтягивании есть риск удариться головой о препятствие.

Для «подтягиваний с выходом» (фото выше) и ряда других упражнений воркаута  необходимо обеспечить свободное место над планкой примерно на половину роста (от проходящей через центр опущенных кулаков линии до макушки).

Расстояние между опорами. В стандартных изделиях этот параметр составляет 1…1,5 м. Конечно, если турник будет крепиться к уже готовым опорам (например, между двумя стенами), это расстояние известно заранее. Если нет, его лучше определить по собственным физическим параметрам.

Минимальное расстояние между опорами турника – это ширина плеч (или бедер, живота – у кого что шире ?) плюс 5…10 см, а нормальное – расстояние между полностью разведенными в стороны локтями плюс 5…10 см.

Последний важный размер – это диаметр трубки, за которую держится пользователь в процессе выполнения упражнений. Здесь выполняется то же правило, что и при выборе диаметра грифа штанги – обхват зависит от обхвата запястья. Чем больше запястье, тем больше должен быть обхват. Для запястья 13,5 см и меньше (дети) рекомендуется диаметр трубки 26 мм и меньше, для запястья 14…17 см (подростки, женщины, некрупные мужчины) – 28…30 мм, для запястья 17…21 см – трубка диаметром 30…35 мм.

Согласно другому методу, вычисления можно производить так: замерить ширину ладоней у основания пальцев и полученное число в сантиметрах умножить на 3,3. Далее расчетный размер округляется до ближайшего большего, кратного пяти. Например, для ладони с шириной 8,5 см диаметр перекладины составит 28,05 мм, при округлении – 30 мм. Увеличивать диаметр до 35 см имеет смысл при очень длинных пальцах/кисти. Желательно проверить расчеты экспериментально.

Для настенного турника можно считать значимым также расстояние от стены до планки. Обычно оно равно двум-трем толщинам туловища и редко выбирается менее 55 см.

Разновидности уличных спортивных снарядов

Все турники относятся к типу спортивных снарядов, где нагрузкой является собственный вес занимающегося. Естественно, работать можно и с дополнительным утяжелением, но основная идея турника – это предельно простая конструкция без подвижных деталей.

Условно все модификации можно поделить на несколько групп:

  • простейшая П-образная конструкция. Она наиболее устойчива, легка в изготовлении и при этом дает возможность выполнять большое количество упражнений;

  • настенный турник (или потолочный). По сложности мало отличаются от П-образного, фактически являются современным «осмыслением» самого первого турника – ветки дерева. Крепятся к капитальной стене/потолку или специальной инсталляции;
  • двойные, тройные модели, рассчитанные на разный рост пользователей. Особенно удобны для семьи с разновозрастными детьми;
  • комбинированные конструкции, где помимо турника предусмотрена шведская стенка, упор для качания пресса и отжиманий, брусья, кольца, лестница, канат и другие приспособления для развития тела.

Планируя изготовление уличного турника своими руками, необходимо выбрать не только модификацию, но и материал. Чаще всего для создания конструкции используется дерево или металл.

Деревянные изделия максимально просты в изготовлении, не требуют особых инструментов, достаточно прочны (при условии правильного выбора сечения пиломатериалов), но, к сожалению, не слишком долговечны и могут быть повреждены при избытке веса пользователя или неправильном приложении нагрузки.

Металлические комплексы прочнее, надежнее и долговечнее, но для их изготовления необходимы навыки работы с металлом – резки, сварки, окраски.

Оба типа конструкций либо крепятся на существующей опоре, либо на максимально прочно закрепленных в грунте/площадке опорах-стойках.

Схемы и размеры

Схемы турников — вот что важно. Важны диаметры труб, толщина стенок. Это действительно важно, а размеры приблизительны

Они могут меняться в зависимости от роста и размеров человека. Обычно они даны под «средний» рост и средние размеры грудной клетки. Если у вас параметры больше, чем «средние», увеличивайте размеры так чтобы вам было удобно

Это действительно важно, а размеры приблизительны. Они могут меняться в зависимости от роста и размеров человека

Обычно они даны под «средний» рост и средние размеры грудной клетки. Если у вас параметры больше, чем «средние», увеличивайте размеры так чтобы вам было удобно.

Эту модель называют три в одном (3 в 1), так как она позволяет тренировать почти все мышцы

Настенные модели

Одни из самых удобных и функциональных — настенные турники. Они есть более громоздкие и сложные по конструкции, есть совсем простые. Начнем с тех, что посложнее.

На рисунке турник, на котором можно заниматься в двух положениях. На картинке справа — положение для проработки пресса, слева — для проработки рук, спины и грудных мышц. Указанную конструкцию можно усовершенствовать. На схеме справа есть две перекладины, которые используют для работы с узким хватом. Можно установить дополнительные перекладины для среднего, а крайние использовать для «нормального». Широкий хват обеспечивают торчащие по бокам ручки. Более удобно, если они имеют наклон порядка 30°.

Две схемы настенного турника под разный хват. Разные размеры, похожие конструкции

Переворачивать турник не всегда удобно, поэтому придумана другая конструкция — с рукоятками на передней планке. Она менее массивна, требует меньшего количества труб. Но прокачивать пресс придется на другом тренажере. Этот такой возможности не предоставляет.

Схема и размеры снятые с готового настенного турника

Несмотря на недостатки, вышеприведенная конструкция много раз повторена. Она проста, надежна, занимает немного места, поэтому популярна. Размеры немного корректируют, оставляя диаметры труб и толщину уголков без изменений или увеличивая толщину стенок. Пример — на фото ниже.

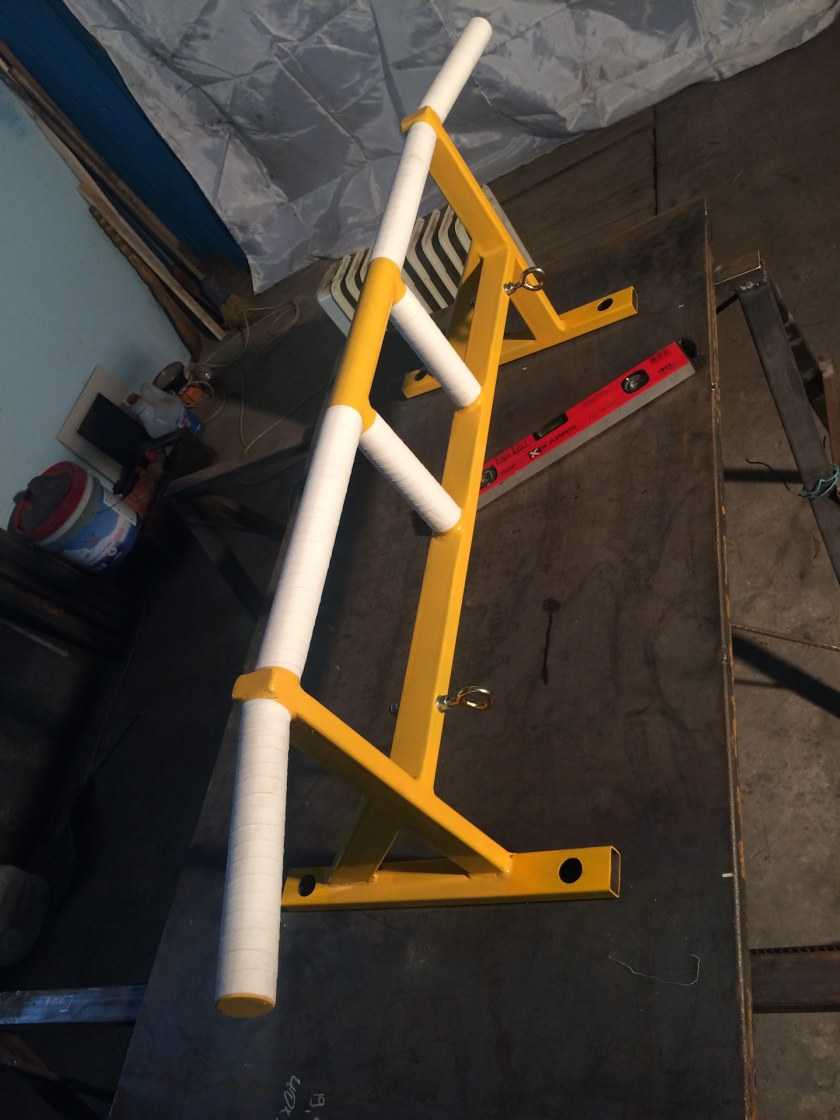

Это самодельный вариант, сделанный по фабричной модели

Есть еще более простая конструкция. Это только одна перекладина, на которой можно только подтягиваться. Но эта конструкция — одна из наиболее компактных. Ее можно повесить над дверным проемом и она не будет мешать, не будет привлекать внимания. Сделать турник такой конструкции имеет смысл, если для размещения более серьезного снаряда нет места или есть шведская стенка.

Размеры — под небольшой рост

Наддверные конструкции — одни из самых компактных. Меньше места занимают только те, которые устанавливаются в дверном проеме или между двух близкорасположенных стен (тут вообще нужна только труба, под которую сделаны особые крепления).

Турники для двора

Во дворе обычно ставят более сложные конструкции: нет необходимости экономить место, поэтому делают как можно более комфортную модель. При этом стоит подходить к вопросу взвешенно: чтобы сделать турник надежным, нужны трубы с солидной толщиной стенки, а они недешевы. Поэтому раз уже есть стойки и перекладины, можно сделать шведскую стенку и крепление для качелей — чтобы могли и дети играть, и взрослые тренироваться.

Турник для улицы: чертеж с размерами

Обратите внимание на то, что стойки попарно соединены перемычками. Перемычка закапывается в землю и служит для стабилизации положения при боковых нагрузках. На что еще обратить внимание — на глубину, на которую закопаны столбы

Если земля склонна к пучению (глина и суглинки), закапываться желательно ниже глубины промерзания. По средней полосе России это около 120-130 см. Для того чтобы стояли стойки надежно, к подземной части можно перпендикулярно приварить куски труб. Это усложнит монтаж, но столбы точно не расшатаются

На что еще обратить внимание — на глубину, на которую закопаны столбы. Если земля склонна к пучению (глина и суглинки), закапываться желательно ниже глубины промерзания

По средней полосе России это около 120-130 см. Для того чтобы стояли стойки надежно, к подземной части можно перпендикулярно приварить куски труб. Это усложнит монтаж, но столбы точно не расшатаются.

Подготовка чертежа для самостоятельного изготовления турника

Конструкция довольно сложная. Перед тем как самостоятельно приступать непосредственно к изготовлению турника, необходимо позаботиться о чертеже, который будет определять строение инвентаря.

Чтобы сделать чертеж, важно обязательно учесть типаж будущего снаряда, а также место его расположения. Нельзя забывать и об особенностях телосложения человека

В качестве основы можно воспользоваться уже подготовленным чертежом, который нужно лишь откорректировать. Прежде всего, надо встать прямо, вытянуть ровно руку в сторону и измерить промежуток от кончика среднего пальца до плеча другой руки. Эта цифра будет означать метраж перекладины.

Инвентарь для дома обязан быть комфортным, чтобы не создавать неудобств.
