Простая телевизионная антенна
Если ретранслятор находится в пределах 30 км от вашей дачи, вам можно сделать самую простую по конструкции приемную часть. Это две одинаковых трубки, соединенные между собой кабелем. Выход кабеля подается на соответствующий вход телевизора.
Конструкция антенны для телевизора на даче: сделать своими руками очень просто (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)
Что нужно для изготовления этой ТВ антенны
Прежде всего вам нужно узнать, на какой частоте вещает ближайшая телевышка. От частоты зависит длинна «усов». Полоса вещания находится в диапазоне 50-230 МГц. Она поделена на 12 каналов. Для каждого нужна своя длинна трубок. Список каналов эфирного телевидения, их частоты и параметры телевизионной антенны для самостоятельного изготовления приведет в таблице.
| Номер канала | Частота канала | Длинна вибратора – от одного до другого конца трубок, см | Длинна кабелей для согласующего устройства, L1/L2 см |
|---|---|---|---|
| 1 | 50 МГц | 271-276 см | 286 см / 95 см |
| 2 | 59,25 МГц | 229-234 см | 242 см / 80 см |
| 3 | 77,25 МГц | 177-179 см | 187 см / 62 см |
| 4 | 85,25 МГц | 162-163 см | 170 см / 57 см |
| 5 | 93,25 МГц | 147-150 см | 166 см / 52 см |
| 6 | 175,25 МГц | 85 см | 84 см / 28 см |
| 7 | 183,25 МГц | 80 см | 80 см / 27 см |
| 8 | 191,25 МГц | 77 см | 77 см / 26 см |
| 9 | 199,25 МГц | 75 см | 74 см / 25 см |
| 10 | 207,25 МГц | 71 см | 71 см / 24 см |
| 11 | 215,25 МГц | 69 см | 68 см / 23 см |
| 12 | 223,25 МГц | 66 см | 66 см / 22 см |
Итак, для того чтобы сделать антенну для телевизора своими руками, вам нужны следующие материалы:
- Металлическая труба длиной на 6-7 см короче указанной в таблице. Материал — любой металл: латунь, сталь, дюралюминий и т.п. Диаметр — от 8 мм до 24 мм (чаще ставят 16 мм). Главное условие: оба «уса» должны быть одинаковыми: из одного материала, одной длинны, из трубы одного диаметра с одинаковой толщиной стенки.
- Телевизионный кабель с сопротивление 75 Ом. Его длинна определяется по месту: от антенны до телевизора, плюс метра полтора на провисание и полметра для петли согласования.
- Кусок толстого текстолита или гетинакса (толщиной не менее 4 мм),
- Несколько хомутов или металлических полос для закрепления труб на держателе.
Штанга для антенны (металлическая труба или уголок, при не очень большой высоте — деревянный брусок и т.п.).
Простая антенна для дачи: своими руками изготовить может даже школьник
Хорошо бы иметь под рукой паяльник, флюс для пайки меди и припой: все соединения центральных проводников желательно пропаивать: лучше будет качество изображения и дольше будет работать антенна. Места паек затем нужно защитить от окисления: лучше всего — залить слоем силикона, можно — эпоксидной смолой и т.п. В крайнем случае — заклеить изолентой, но это — очень ненадежно.
Эту самодельную антенну для телевизора, даже в домашних условиях, сделает и ребенок. Нужно отрезать трубку той длинны, которая соответствует частоте вещания близлежащего ретранслятора, затем распилить ее ровно пополам.
Порядок сборки
Полученные трубки расплющивают с одной стороны. Этими концами их крепят к держателю — куску гетинакса или текстолита толщиной 4-6 мм (смотрите рисунок). Трубки располагают на расстоянии 6-7 см друг от друга, их дальние концы должны находится на указанном с таблице расстоянии. К держателю их закрепляют хомутами, держаться они должны прочно.
Установленный вибратор закрепляют на мачте. Теперь нужно соединить два «уса» через согласующее устройство. Это петля кабеля с сопротивлением 75 Ом (типа РК-1, 3, 4). Ее параметры указаны в крайней правой колонке таблицы, а как она делается — в правой части фото.
Средние жилы кабеля прикручивают (припаивают) к расплюснутым концам трубок, их оплетку соединяют куском такого же проводника. Добыть проволоку просто: отрезать от кабеля кусок чуть больше требуемого размера и освободить от всех оболочек. Концы зачистить и прикрутить к проводникам кабеля (лучше пропаять).
Затем соединяются центральные проводники от двух кусков согласующей петли и кабель, который идет на телевизор. Их оплетка также соединяется медным проводом.
Последнее действие: петлю посередине крепят к штанге, к ней же прикручивают идущий вниз кабель. Штангу поднимают на требуемую высоту и там «настраивают». Для настройки нужны два человека: один поворачивает антенну, второй смотрит телевизор и оценивает качество картинки. Определив, откуда лучше всего принимается сигнал, антенну, сделанную своими руками, закрепляют в этом положении. Чтобы долго не мучатся с «настройкой», подсмотрите куда направлены приемники соседей (эфирные антенны). Простейшая антенна для дачи своими руками сделана. Устанавливаете и «ловите» направление, поворачивая ее вдоль своей оси.
О том, как разделывать коаксиальный кабель смотрите видео.
Пивные банки (из-под «Пепси-Колы» тоже подойдут)
Почему этот материал так популярен?
во-первых, недостающие размеры сегментов компенсируются большой площадью приема: если развернуть банку в плоскость, получится стандартный лист;
во-вторых, алюминий имеет отличную проводимость, немного не дотягивая до меди: соответственно потери на сопротивление будут минимальными;
в-третьих — аэродинамическая форма снижает парусность (что особенно важно при размещении на улице), а легкость конструкции не требует особо прочного крепления;
и, наконец, это доступное и абсолютно бесплатное сырье, к тому же лакированный алюминий прекрасно противостоит влиянию влаги.
Несмотря на относительно высокое качество приема, данная конструкция не обладает высоким коэффициентом собственного усиления. Подключение стандартного усилителя может не дать эффекта, ввиду сложности подбора коэффициентов.
Необходимые материалы:
- Две одинаковые литровые банки из-под пива, отмытые и высушенные. В крайнем случае, можно воспользоваться пол-литровыми, но при этом диапазон приема будет уменьшен.
- Антенный кабель РК-75 необходимой длины (конструкция с протяженностью проводки более 10 метров, скорее всего не обеспечит уверенный прием).
- Антенный штекер, соответствующий вашему телевизору.
- Кронштейн для закрепления из диэлектрика для закрепления банок: деревянный брусок, плечики для одежды, пластиковая труба (металлопластик не подойдет).
- Крепежные элементы: изолента, скотч, или пластиковые хомуты.
- Паяльник, стандартный припой, флюс для пайки алюминия.
- Нож, бокорезы, наждачная бумага.
Расписывать формулы расчета размеров под частоту приема нет смысла, все равно изменить размеры сегментов не удастся. Антенна из пивных банок, выполненная своими руками, неоднократно проверена в различных условиях, поэтому просто воспользуемся готовым образцом.
Разделываем антенный кабель. На одном конце будет штекер, второй конец распускаем таким образом, чтобы от центральной жилы до смотанного в жгут экрана было не менее 100 мм. Чтобы «голая» оплетка не подвергалась воздействию коррозии, ее можно упрятать в термоусадочный кембрик.
Зачищаем площадки для пайки кабеля: на верхних торцах банок. Для этого подойдет мелкая наждачная бумага.
Каждый конец провода сворачиваем в кольцо 3–5 мм диаметром, и тщательно облуживаем припоем. Затем прикручиваем полученную клемму к банке с помощью оцинкованного самореза. После чего, места соединения очищаем флюсом и пропаиваем, до нормального «прилипания» припоя.
Закрепляем банки (с точки зрения теории радиоприема, теперь это симметричные вибраторы) таким образом, чтобы между торцами с кабелем было ровно 75 мм. Это оптимальный зазор для приема аналогового и цифрового телевидения.
Важный этап: настройка изделия на оптимальный прием телесигнала. Скорее всего, вам известно направление на вышку вещательного центра. Если нет — карты «Яндекс» вам в помощь. Находите телецентр, ваш дом, и проводите виртуальную прямую. Если не хочется возиться с азимутом (без компаса это невозможно), определите ориентир направления в зоне видимости. Например, труба котельной или иной объект. Для уверенного приёма, домашняя телеантенна располагается строго перпендикулярно к вектору на вышку, и горизонтально.
Если сигнал принимается уверенно — вам повезло с первого раза. При значительном удалении от передатчика, можно поймать отраженный сигнал. Даже простая антенна, сделанная из банок, требует правильной ориентации в пространстве (хотя это и не спутниковая тарелка). В зоне неуверенного приема, всеволновая технология может неожиданно «стрельнуть» в любом направлении.
«Пивная» дециметровая антенна своими руками позволяет уверенно ловить аналоговые каналы. А как сделать антенну для цифрового ТВ? Никаких дополнительных секретов. Цифровое вещание производится в том же диапазоне. При наличии тюнера DVB-T2 вы можете настроиться на один или два мультиплекса, и принимать бесплатный комплект российских каналов на банки из-под пива.
Типовая схема на иллюстрации:
Однако чтобы самому спаять и настроить подобное устройство, требуются элементарные познания в радиотехнике. Все-таки проще купить готовый прибор, тем более что на антенне вы уже сэкономили.
Конструкция логопериодической антенны
Готовая к эксплуатации логопериодическая антенна внешне напоминает целый комплекс устройств и по сложности в разы превосходит обычный эфирный приемник, которые продаются в телемагазинах:
Изготовление проводника
Основу можно изготовить самостоятельно или купить готовую. В последнем случае наиболее удачным вариантом станет использование устройств типа «дельта» в форме «елочки», которая заменяет плоскость рефлекторной решетки. Чтобы собрать своими руками, можно использовать два способа:
По меньшей мере используется один рефлекторный вибратор, лежащий в плоскости. Но практичнее брать два — на каждую сторону проводников по стержню. Питание подводится к вершине (со стороны коротких проводников).
Сборка антенны
Ниже представлены параметры для логопериодической антенны с мощностью 10 дБ. В дальнейшем она будет служить в качестве стандарта для сборки более других типов устройств:
20 Ом (обычно 98 и 75 Ом соответственно).
На выходе получится логопериодическая антенна ДМВ 460 — 790 МГц. Также существуют всеволновые, которые относятся к телевизионным антеннам метрового и дециметрового лиапазона.
Несущие между собой нужно зафиксировать (не закрепить!) и выполнить последний этап сборки — заземление. В качестве него подходит обычный медный провод 2 мм. Перед подключением нужно учесть, чтобы заземление не конфликтовало с кабелем. Стержни будут связаны общим контактом, и кабель с заземлением развести между ними.
Настройка сборной конструкции
Логопериодическая антенна готова и осталось выполнить ее настройку. Для этого нужно взять оба несущих трубчатых элемента и передвигать в непосредственной близости друг к другу. При этом усики должны быть точно параллельны друг к другу. Суть в том, что при большом расстоянии между ними (более 2 см), охват расширяется, но одновременно и слабеет, поэтому изначально изображения может и не быть.
Когда вышка удалена на 20+ км, нужна антенна мощностью 15+ дБ. В этом случае расстояние между несущими будет менее 0.8 см. В большинстве случаев антенну достаточно проверять на высоте 2 м и в горизонтальном положении. В условиях плотной застройки сигнал не обязательно поступит именно с вышки, нужно пробовать искать под углом. Когда найдено удачное соотношение, несущие стержни нужно закрепить. Сделанная своими руками логопериодическая плоская однонаправленная антенна готова.
Антенна из коаксиального кабеля
Это исполнение можно считать самым простым способом, как сделать антенну из кабеля своими руками. Для ее изготовления понадобится кусок кабеля и нож.
От края кабеля отмеряем 5 см и снимаем верхнюю изоляцию. Отодвигает экран и на ту же длину очищаем центральную жилу. Затем скручиваем в один жгут экран и центральную жилу.
От края снятой изоляции отмеряем 22 см и удаляем верхнюю изоляцию и экран на 2 см. Стараемся не нарушать изоляцию центральной жилы. От очищенного участка отмечаем еще 22 см, и удаляем 1 см верхней изоляции экрана. Поверхность экрана не трогаем.
К очищенному участку в один см приматываем скрученную жилу из сердцевины и экрана. Устанавливаем штекер на свободную сторону кабеля и подключаем к телевизионному приемнику.
Для изготовления потребуется много времени и материалов. После прочтения и понимания материала у вас отпадут сомнения, как сделать антенну своими руками. Представленные варианты можно использовать как комнатные антенны, но для достижения большего эффекта советуем их располагать на улице и по возможности направленными в сторону ретранслятора.
Двойной или тройной квадрат для 100 км
Данная конструкция представляет собой альтернативный вариант самодельной комнатной антенны, с помощью которой можно довольно эффективно усилить даже слабый, забиваемые внешними помехами сигнал. Антенна фактически составляется из двух, трех или большего количества квадратов, сформированных из проводника (медной или латунной проволоки) и крепящихся на двух планках (сделанных из того же проводника).
Ее главной особенностью является то, что такая антенна нуждается в четком позиционировании: она должна смотреть точно на передатчик, иначе эффекта усиления слабого сигнала добиться не дастся. Такая антенна годится для того, чтобы принимать сигнал на расстоянии в 100 км.
Конструкция и материалы
Рамки-квадраты имеют тем меньший размер, чем дальше они удалены от держателя.
Расположение каждого последующего квадрата относительно предыдущего осуществляется на 50% от длины стороны квадрата.
- Самый большой – рефлектор.
- Меньший квадрат называется вибратором.
- Самый маленький (третий) квадрат – директор.
- Планки, которые скрепляют квадраты воедино называются стрелами.
3 квадрата дают самое мощное усиление (главное здесь – точно направить антенну на излучатель). Такая антенна должна крепиться на деревянном держателе, причем любые металлические части и детали должны быть удалены от рамок на расстояние, не меньше полутора метров.
Подсоединение активной рамки (вибратора)
Подключение рамок антенны к коаксиальному кабелю нужно с помощью согласующего устройства. В качестве последнего используют симметрирующий короткозамкнутый шлейф. Он делается из отрезков антенного кабеля и имеет 2 отрезка: правый – «шлейф» и левый – «фидер». Задача шлефа и фидера быть переходником от объемного контура антенны к асимметричному коаксиальному кабелю. Для соединения с концов как шлефа, так и фидера на расстоянии 20-25 см. снимается изоляция и удаляется алюминиевый экран, а оплетка кабеля скручивается в жгут. Затем:
- Оплетка шлейфа и сердечник кабеля фидера припаиваются к левому концу вибратора (который в данном месте прорезается, образуя квадратное полукольцо).
- Оплетка фидера припаивается к правому концу вибратора.
- Оплетку шлейфа (с другого конца) также соединяют с оплеткой фидера посредством перемычки из металла. Соединяемые таким образом жгуты следует спаять между собой.
- Сердечники кабелей должны располагаться параллельно друг другу. Расстояние между ними должно быть не более 5 см. Для того, чтобы прогарантировать такое взаимное расположение, следует в качестве крепежной базы использовать, к примеру, текстолитовую пластину.
- Коаксиальный кабель к телевизору подсоединяется (припаивается) к нижней части фидера. То есть, получается, что оплетка спаивается с оплеткой, а центральный проводник — с центральным проводником.
Такой переходник позволит добавить изображению четкости и избавить от помех, особенно на больших расстояниях нахождения антенны от передатчика.
Чертеж с размерами приведен ниже:
“Народная” антенна
Эта конструкция представляет собой диск из алюминия. Внешний диаметр элемента должен составлять 365 мм, а внутренний – 170 мм. Диск должен иметь толщину 1 мм. Предварительно нужно сделать в диске пропил (10 мм в ширину). В месте, там где пропил, следует установить печатную плату из текстолита. Она должна быть толщиной 1 мм.
В плате должны быть отверстия для винтов МЗ. Плату необходимо приклеить к диску. Затем к ней нужно припаять выводы кабеля. Центральную жилу следует паять к одной стороне диска, экран – к другой. Что касается качества, то такая ТВ-антенна будет принимать лучше с двумя дисками, особенно если она находится далеко от телевизионного ретранслятора.
Варианты установки АПРА
Установка АПРА должна осуществляться с соблюдением следующих требований:
- обеспечение надежного закрепления радиоприемного устройства на автомобиле, не допускающего смещения при воздействии различных механических нагрузок (ветровой, изгибной и т.п.);
- обеспечение плотного контакта с кузовом, выполняющим роль массы, что существенно уменьшает уровень помех и улучшает качество сигнала.
Все варианты установки приемной радиоантенны сводятся к трем основным методикам фиксации АПРА на автомобиле:
- врезному креплению с использованием сквозного отверстия, просверленного в крыше или другой части кузова;
- магнитному креплению, использующему магнитную подошву антенны;
- штыревому креплению, представляющему собой механическую фиксацию прута антенны для автомагнитолы на специальном кронштейне типа струбцины.
Врезное крепление АПРА
В сквозное отверстие вставляется крепежная шпилька основания радиоантенны, на нее изнутри салона накручивается гайка. К достоинствам методики «врезного крепления» отосят:
- прочность закрепления прибора, снижающую вероятность его похищения;
- стабильность рабочих параметров антенно-фидерной системы после монтажа.
Из недостатков отмечают следующее обстоятельство: края просверленного отверстия являются очагами коррозии металлического кузова, поэтому рекомендуется использовать штатные технологические отверстия.
Важно! В зоне крепления необходимо зачистить металл от краски, чтобы обеспечить надежный токопроводящий контакт гайки, как элемента антенны, с металлом кузова автомобиля. На рис. ниже показаны основание антенны со шпилькой и отверстие в крыше автомобиля, подготовленное для установки АПРА
ниже показаны основание антенны со шпилькой и отверстие в крыше автомобиля, подготовленное для установки АПРА
На рис. ниже показаны основание антенны со шпилькой и отверстие в крыше автомобиля, подготовленное для установки АПРА.
Основание антенны для врезного крепления
Магнитное крепление АПРА
Магнитное крепление антенны обеспечивается магнитами, расположенными в ее основании – подошве. Магниты можно приобретать отдельно от антенного устройства. Наиболее востребованы магниты диаметрами от 90 до 170 мм. Устойчивость АПРА напрямую зависит от диаметра магнита.
Крепление антенны к магниту осуществляется через два вида разъемов:
- DV-разъем адаптирован под большинство антенных систем и допускает регулировку угла установки;
- PL-разъем более надежный в части соблюдения строгой вертикальности установки.
На рис. ниже показаны магнитные крепления антенн с DV и PL-основаниями.
К достоинствам магнитного способа крепления относят следующие моменты:
- легкость выполнения установки либо демонтажа;
- обеспечивается сравнительно высокая устойчивость АПРА при соблюдении оптимального размера магнитного основания;
- емкостная связь магнитного основания с металлом кузова создает своеобразную имитацию «массы», необходимую для работы приемной антенны;
- возможность перемещений при настройке аппаратуры.
Из недостатков отмечают:
- низкую прочность фиксации на кузове;
- легкость похищения;
- возможность сдвига, что приводит к необходимости проведения дополнительных подстроек.
Штыревое крепление АПРА
Для технической реализации штыревого крепления на выступающей части автомобильного кузова (крыло, багажник и т.п.) устанавливается кронштейн-струбцина, зажимные болты которого своими заостренными концами создают массовый контакт, необходимый для качественного радиоприема.
На рис. ниже показано штыревое крепление на кронштейне.
Штыревое крепление
Из преимуществ этого метода отмечают возможность фиксации антенных устройств на автотехнике с неоднородными и выступающими металлическими поверхностями (автокраны, открытые автомобили, спецтехника).
К недостаткам относят:
- низкую механическую прочность;
- затрудненную настройку и согласование АПРА.
Простая конструкция антенны с центральной частотой 500 МГц
Антенна ДМВ, описанная журналом Радио №3, 1991 год, не однажды изуродована, сегодня решили воскресить изделие, дабы читатели могли пользоваться. Выполнена схема частичного зигзага. Идет парно с конвертером, предназначена вести прием ДМВ на метровый вход телевизора. Помнящие советскую технику, знают: на задней стенке ТВ два гнезда. Дециметровый диапазон государством не использовался. Вещали региональные каналы.
Изготавливаем квадратную рамку из 75-омного кабеля стороной, равной четверти длины волны. Берем 500 МГц – получаем 12,5 см. Рамка крепится одним углом вниз на основании диэлектрического материала:
- Верхний угол кабеля зачищен. Снимаются изоляция, экран протяженностью 10 мм.
- В нижнем углу провод берется с запасом пару сантиметров. С избыточных участков снимается изоляция, затем спаиваются экраны, образуя электрический контакт. Внутренняя жила просто висит в воздухе.
- Крепление антенны к основанию ведется луженой проволокой диаметром 1 мм. Дополнительно усиливает контакт между экранами в нижнем углу.
В остальном получается квадрат, стоящий на одном углу, который прикреплен к основанию.
Углы квадрата слегка сглаженные. Ведите крепление проволочными скобами по месту, образуя прочную конструкцию. Можно варьировать длину стороны квадрата согласно своим потребностям. Настроить резонанс на частоту вещания телевидения. При необходимости вешается экран на расстоянии 10 см с обратной стороны пластины на расстоянии 10 см. Суммарно до антенны дает почти сторону квадрата, равную 12,5 см. Расстояния выбираются, определяясь длиной волны.
Экран-рефлектор крепится четырьмя стойками, имеет ширину 330 мм, высоту 200 мм. Центр симметрии совпадает со строительной осью антенны. Позволит вести прием с одного направления, избавляет от части помех. Шаг полезен, если имеется эффект многолучевости. Одновременно введение экрана примерно вдвое повышает коэффициент усиления антенны. Конвертер сегодня смотрится неуместно. Усилитель ДМВ антенны пригодится, если сигнал слабый, вышка далеко.
Несложно заметить: конструкция громоздкая. Кабель на 75 Ом рассчитан на советскую технику. Общепринятый стандарт телевидения. Сегодня устройства работают, питаемые кабелем волновым сопротивлением 50 Ом. Следовательно, перед тем, как сделать ДМВ антенну, требуется подыскать. Если усилитель вдобавок сможете сделать, хорошо! Получится антенна ДМВ активная.
Зигзаг

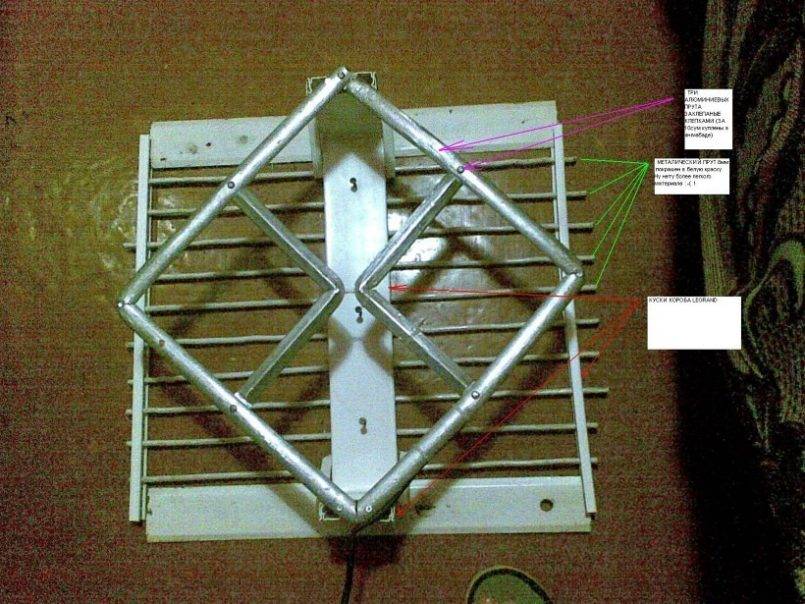

Зигзагообразная антенна ДМВ имеет максимально простую конструкцию. Сама деталь широкополосная. Устройство ее позволяет допускать различные отклонения от исходных расчетных параметров. При этом электрические параметры ее почти не нарушатся.
Входное сопротивление ее в определенном диапазоне зависит о того, каких размеров будут проводники, которые лягут в основу полотна. Здесь наблюдается зависимость. Чем больше ширина или толщина проводников, тем лучше будет согласована антенна с фидером. Вообще, для изготовления полотна можно использовать любые проводники. Для этого подойдут и пластины, и трубки, и уголки, и многое другое.
Для того чтобы увеличить направленность такой антенны, допустимо применять плоский экран, который будет играть роль рефлектора. Последний будет отражать в сторону антенны высокочастотную энергию. Такие экраны часто имеют серьезные размеры, а фаза зависит в основном от расстояния.
С практической стороны рефлектор лишь в редких случаях выполняется из цельного листа металла. Чаще он сделан в виде проводников, которые соединены в одной плоскости. Из конструктивных соображений не стоит изготавливать слишком плотный экран. Проводники, из которых будет выполнен сам экран, присоединяются методом сварки или пайки к раме из металла.
Изготавливается данная конструкция очень просто. Она хорошо работает в диапазоне ДМВ. В СССР это была настоящая народная незаменимая модель. Она обладает небольшими размерами, поэтому может применяться как комнатная антенна ДМВ.
Материалом послужат медные трубки либо алюминиевый лист. Боковые части могут быть из цельного металла. Часто их затягивают сеткой или закрывают жестянкой. Если используется один из указанных способов, в таком случае конструкция должна пропаяться по контуру.
Кабель нельзя резко гнуть. Как проводить этот элемент, можно посмотреть на представленных картинках.
Его нужно вести таким образом, чтобы он доходил до бокового угла, но при этом не выходил за пределы антенны или бокового квадрата.
