Каким должен быть уклон канализации

Выбор оптимальной величины

Чтобы произвести расчет необходимого превышения, нужно знать протяжённость всего трубопровода и его назначение. Чтобы не делать расчёт, можно воспользоваться готовыми таблицами из СНиП, где даётся нормативный наклон для сливных систем от разных санитарно-технических приборов:

  • Для слива от ванной используют элементы 40-50 мм. Максимальное расстояние от слива до сифона без вентиляции – 1 … 1,3 м. Наклон – 1 к 30.
  • Слив от душа должен быть выполнен из патрубков 40-50 мм. Максимальное расстояние –1,5 … 1,7 м. Превышение – 1 к 48.
  • Слив от унитаза делают из трубопровода размером 10 см. Максимальное расстояние – до 6 м. Наклон должен быть 1 к 20.
  • Раковина: элементы размером 40-50 мм, расстояние – 0 … 0,8 м, превышение – 1 к 12.
  • Биде: изделия диаметром 30-40 мм, расстояние – 0,7 … 1 м, наклон – 1 к 20.
  • Мойка: трубопровод диаметром 30-40 мм, расстояние – 1,3 … 1,5 м, превышение – 1 к 36.

Комбинированный слив от мойки, душа и ванной делается из изделий с размером 5 см. При этом максимальное расстояние должно быть не больше  1,7 … 2,3 м, а наклон – 1 к 48.
Также нормируется оптимальный и минимальный уклон для труб определённого диаметра, подключаемых к конкретным приборам:

  • Трубопровод диаметром 4-5 см, идущий от раковины, может иметь минимальный уклон 0,025 промилле, а оптимальной считается 0,35 промилле.
  • Изделия сечением 10 см, идущие от унитаза, должны иметь минимальный наклон 0,012, а оптимальный – 0,02.
  • Элементы размером 5 см, проложенные от мойки, могут иметь минимальное превышение 0,025, а оптимальная величина равна – 0,035.
  • От умывальника и ванной прокладываются трубы сечением 4-5 см с минимальным наклоном 0,025 и оптимальным – 0,035.

Подбор диаметра трубы для канализации

Водоотведение — это целый комплекс инженерных сооружений, который благополучно производит отвод горячей и холодной воды, начиная от источника ее появления (ванна, унитаз, раковина и т.д.) до колодца и дальше. Важным элементом в этой системе, как известно, являются трубы. Поэтому тем, кто решил сам запроектировать, а потом и устроить канализацию в своем доме, в первую очередь нужно ответить на два вопроса: «Из какого материала приобрести канализационные трубы? Какой должен быть диаметр трубы для канализации?»

На первый вопрос каждый отвечает сам в зависимости от своих предпочтений и размеров своего кошелька. Сказать здесь можно лишь то, что на сегодняшний день распространены следующие виды канализационных труб: стальные, чугунные, металлопластиковые, асбестоцементные, керамические и полимерные.

Ответ же на второй вопрос требует обращения к специальной литературе. Ведь неправильно подобранный диаметр канализационной трубы может обернуться потопом или сложностью в процессе эксплуатации здания. Последняя проблема связана с тем, что напор воды может быть ограничен.

Диаметр канализационных труб рекомендуется рассчитывать в соответствии со СНиП 2.04.01-85* (СП 30.13330.2012) «Внутренний водопровод и канализация зданий. Актуализированная редакция. и СНиП 2.04.03-85* (СП 32.13330.2012) «Канализация. Наружные сети и сооружения». Актуализированная редакция. Но если дом не большой, то можно просто руководствоваться специалистами в данной области. Так, они рекомендуют следующие наружные диаметры труб в зависимости от участка канализации:

150-200 мм — трубы наружной канализации, т.е. трубы которые собирают всю воду со здания и выводят ее за его пределы, например, в выгребную яму или септик;

около 75 мм — трубы для отвода воды от ванны и душевой кабины;

40-50 мм — трубы для отвода воды от умывальника и биде;

около 25 мм — трубы для отвода воды от посудомоечной и стиральной машин;

100-110 мм — трубы для отвода воды от унитаза;

100-150 мм — трубы для стояка внутренней канализации.

60-200 мм — трубы водостока. Подбираются в зависимости от площади крыши. Так, например, при площади крыши 40 м2 диаметр трубы должен быть не менее 60 мм, а при 460 м2 — не менее 150 мм.

Примечание: при выборе диаметра труб для канализации следует знать, что сужение трубопровода по ходу стока воды не допускается.

Расчет диаметра трубы для канализации

Для того, чтобы правильно подобрать диаметр трубы канализации нужно пользоваться формулой:

V(√h/d) > K

Где:

V — скорость движения жидкой массы, м/с. Данная величина должна быть не менее 0,7 м/с. Подбирается в соответствии с пунктом 5.4 и таблицей 2 СП 32.13330.2012.

Диаметр, мм Скорость Vmin, м/с, при наполнении h/d
0,6 0,7 0,75 0,8
150 — 250 0,7
300 — 400 0,8
450 — 500 0,9
600 — 800 1,0
900 1,10
1000 — 1200 1,20
1500 1,30
Св. 1500 1,50

h/d — соотношение максимальной высоты потока воды в трубе к ее внутреннему диаметру. Иначе этот параметр называется наполнением трубопровода. Его минимальное значение должно быть 0,3. В зависимости от диаметра труб значение этого параметра равно:

  • 0,3-0,5 — для труб диаметром от 50 до 100 мм;
  • 0,3-0,6 — для труб диаметром от 125 до 200 мм при уклоне i = 0,008;
  • 0,8 — для труб, которые будут транспортировать относительно чистые воды.

К — коэффициент, подбираемый в зависимости от материала труб. Для полимерных материалов он равен 0,5, для труб из других материалов — 0,6.

Что касается расхода воды в системе канализации, то он находится по формулам расчета водопровода здания. Отличие лишь в том, что для некоторых приборов (например, унитаза или ванны) расход стоков превышает расход воды из водопровода. Поэтому это нужно учитывать при расчете (см. пункты 4.11 и 4.12 СП 30.13330.2012). Также здесь стоит отметить, что максимальный расход воды для частного коттеджа редко, когда превышает 3 л/с.

Поделиться статьей с друзьями:

Расчет ливневой канализации

В расчете ливневой канализации целый массив цифр и формул, но если упростить все донельзя, важны несколько параметров:

  • производительность системы (объем стоков);
  • уклон труб;
  • диаметр труб;
  • глубина заложения трубопровода и коллекторов.

От диаметра труб зависит эффективность отвода поверхностных стоков. Диаметр в свою очередь зависит от объема осадков в местности и площади обслуживаемой территории (с учетом дренажной системы, если используют один коллектор). Все нужные цифры есть в нормативной документации, и их достаточно, если следовать правилам.

Совмещенная система (ливневка и дренаж)

Объем стоков рассчитывают по формуле:

Q=q20×F×Ψ

  1. Q — объем стоков.
  2. q20, л/сек., на га — коэффициент интенсивности атмосферных осадков.
  3. F — площадь обслуживаемой территории (пересчитывают в гектарах; скаты крыш — в горизонтальной проекции).
  4. Ψ — коэффициент впитывающей способности покрытий.

Значение q20 получают в местном метеоцентре. Ψ стандартен:

  • 1,0 — кровля;
  • 0,95 — асфальт;
  • 0,85 — бетон;
  • 0,40 — щебенка (трамбованная);
  • 0,35 — грунт (в том числе дерн, газоны).

Для каждого дождеприемника делают отдельный расчет. Затем суммируют полученные цифры и определяют диаметр труб.

Свод правил регламентирует наименьший диаметр труб. Для самотечных сетей он составляет 150 мм (и идет как допустимый, а желательный — 200 мм). Используя другие трубы, нарушают положения СП. В производственных сетях использование 150-миллиметровых труб требует обоснования.

Точечная система

Параметры, действительные для труб 150 мм:

  • расчетная наибольшая скорость: для металлических труб — 10 м/м, для неметаллических — 7 м/с;
  • расчетное наполнение прямоугольных каналов и труб поперечного сечения — полное;
  • наименьший уклон (необходимость меньшего уклона следует обосновать): для 150-миллиметровых труб — 8 мм/метр, для 200-миллиметровых — 7 мм/м;
  • уклон присоединения — 2 мм/м;
  • уклон отдельных лотков — 5 мм/м;
  • наименьшие размеры трапециевидных кюветов, канав: по дну — 30 см, по глубине — 40 см;
  • между отводящей и присоединяемой трубами необходим угол минимум 90 градусов, в противном случае устанавливают колодец, а в нем — стояк с присоединением дождеприемников с перепадом;
  • требуют устройства колодца: длинные прямые участки (через каждые 35 м — для частных домовладений), повороты, перепады, повороты на коллекторах, соединяемые трубы разного диаметра;
  • радиус кривой поворота лотков должен составлять как минимум 1 диаметр трубы;
  • радиус кривой поворота на коллекторе от 120 см (включительно) должен составлять как минимум 5 диаметров трубы, смотровые колодцы нужны и в начале, и в конце кривой;
  • диаметр коллектора для труб до 500 мм — 1000 мм (1000х1000);
  • допустима установка коллектора диаметром 700 мм для труб 150 мм;
  • глубина заложения коллектора диаметром 700 мм не должна превышать 1200 мм;
  • диаметр колодцев глубокого (от 3 м) заложения должен составлять минимум 1500 мм;
  • минимальная расчетная скорость движения стоков по трубам и каналам составляет 60 см/с.

Комбинированная система

Нельзя опираться на приведенные цифры, используя трубы меньшего диаметра: уже 110-миллиметровым нужен минимальный уклон в 2 см/м. В каждом случае нарушения правил придется делать индивидуальный расчет ливневой канализации.

Встречается совет использовать AutodeskBuildingSystems, но это как микроскопом забивать гвозди. Теоретически рассчитать ливневку можно в любой программе, в принципе умеющей проектировать инженерные сети, но на практике не советуем. Во-первых, софт такого рода бесплатным не бывает (разве что триал-версия, но она всегда обрезана). Во-вторых, в профессиональном ПО несведущему человеку сложно разобраться. В-третьих, такой софт и не нужен для нашей маленькой задачи.

Рассчитать дождевую канализацию можно на специализированных ресурсах, предоставляющих калькуляторы или программы, работающие в браузере (запускаем и считаем). Большинство (может, и все) из них делают отдельно расчеты:

  • гидравлический,
  • поверхностных стоков с территории,
  • объема вод с кровли,
  • емкость коллектора,
  • уклона трубопровода,
  • глубины заложения сети.

Если эти параметры помогут построить ливневку… желаем удачи.

Мы расписали правила и нормы, формулы и цифры, опираясь на СНиП и СП, но согласно здравому смыслу расчет дождевой канализации надо доверить специалистам — как бы банально это ни звучало. Да, все цифры приведены, но главным фактором были, есть, будут климатические параметры, хоть и указанные в СП, но не полностью. СП не знают, какой на вашем участке грунт: песок пропускает воду моментально, глина не пропускает вовсе. Ошибка в расчетах = затопленный участок со всеми вытекающими.

Подготовка к работе

Для монтажа понадобятся:

  1. трубы из пластика, с сечением в 5, 10 сантиметров;
  2. соединительные элементы;
  3. манжеты, чтобы уплотнить места стыков;
  4. клей для пластика;
  5. цементный раствор;
  6. рулетка;
  7. пила;
  8. уровень;
  9. маркер.

При реконструкции старой канализационной системы нужно заранее изучить особенности, план пролегания. Составить схему монтажа. Это действие не нужно выполнять, если предполагается монтаж новой канализации.

  1. На бумаге должен быть отображен чертеж, с фиксированными местами разводки, санузлом. Нужно отметить стояк, определить расстояние.
  2. Проверить, чтобы составленная схема совпадала с существующей.
  3. Провести расчеты. Вычислить количество необходимого материала.

Как рассчитывается уклон канализации

Угол наклона измеряют в градусах, но во время прокладки систем трубопровода применяют другую схему измерения. За основную берутся сантиметры на погонные метры. В нормативных актах угол наклона указан в сантиметрах на метр трубы. В некоторых книгах эта единица измерения указывается в виде дроби, верхняя часть это длина трубы, а нижняя — количество перепада сантиметров для уклона.

Перед укладкой труб проверьте дно траншеи, оно не должно содержать, камней и других твёрдых включений, которые могут повредить трубу. При копании траншеи можно использовать простые направляющие, сделанные из верёвок, таким образом вы не потеряете угол наклона. Должна присутствовать так называемая подушка из песка, это даёт возможность при ремонте определить на какой глубине вы находитесь чтобы не повредить канализационные трубы. Также это уменьшает давление на саму конструкцию. Во время засыпания траншеи стоит утрамбовывать землю постепенно, на каждые 30 сантиметров земли применять трамбовщик.

Для определения уклона наружной канализации чаще всего используют безрасчётную систему прокладки. Поскольку расчётная метод используют при проектировании систем с постоянной нагрузкой. Его применяют при прокладке канализационных систем для больших предприятий и чаще всего автомоек. Этот метод включает себя довольно сложные вычисления с помощью формул.

Диаметр наружной трубы всегда больше чем внутренние трубы. По стандарту для трубы диаметром 150 мм  уклон должен составлять 8 см на один метр длины трубы. Если берётся труба с большим диаметром, например, 200-той, то угол наклона будет равен 7-ми см на метр. На объекте бывают неидеальные условия для того, чтобы в точности выполнить нормативные акты. Поэтому допускается отход от нормы, максимум до 2 сантиметров для данных труб. Но если у вас есть эта возможность, то лучше соблюдать эти стандартов.

Ограничение, которое предусмотрено СНИП для угла уклона наружных канализационных труб равняется 0,15. Следовательно, если вы увеличите наклон выше отметки в 15 см на один метр трубы, то канализационная система будет попросту не эффективна и те финансы которые вы вложили попросту будут пущены в эту сливную трубу.

Факторы, которые учитываются при плановой подготовке:

  • Длина участка наружной канализации.
  • Количество приборов сантехники.
  • Число поворотных углов и стыков между трубами коммуникаций.

При правильном расчёте для монтажа труб не стоит пренебрегать даже одним фактором. Поскольку это один из наиболее важных моментов проектирования. Засоры могут повлиять на то что все стоки окажутся у вас на полу дома, а не в трубах и сливных ямах.

Уклон канализации на метр: СНиП и нормативные параметры системы

В этой статье подробно рассматривается такой нюанс монтажа системы, как правильный уклон канализации на 1 метр: СНиП и нормативные требования, которых следует придерживаться на практике, оптимальные показатели для определенных участков, рекомендации по организации разводки трубопровода. В тексте содержится обзор распространенных ошибок и советы, помогающие их избежать, и формулы, на которые стоит опираться во время проектирования магистрали для стоков.

Для обеспечения правильной и бесперебойной работы канализации при проектировании системы необходимо соблюдать нормы СНиП

Уклон канализации на 1 метр: СНиП и его роль в проектировании системы

Комфортное проживание в загородном доме возможно только при наличии системы, предназначенной для отвода и утилизации бытовых стоков. Для этих целей используется канализация автономного типа (централизованная для квартир) или септическая конструкция.

Внутри системы перемещение отработанной жидкости по трубам осуществляется безнапорным способом. Другими словами, загрязненные стоки транспортируются к месту очищения самотеком.

Этому способствует естественная гравитация, которая достигается за счет уклона магистрали.

В большинстве канализационных систем стоки выводятся за счет естественной гравитации, поэтому трубы должны монтироваться с уклоном

Важно! Естественная гравитация появляется лишь в том случае, если канализация располагается под определенным уклоном. При этом система будет нормально функционировать, только если уклон канализации на каждый метр трубопровода будет соответствовать нормативным требованиям СНиП

Оптимальный коэффициент уклона также зависит от дополнительных факторов:

  • диаметра элементов трубопровода;
  • материала, из которого изготовлены трубы;
  • схемы внешнего и внутреннего размещения канализации.

Несмотря на кажущуюся простоту, в результате некорректного проектирования очистных сооружений канализации и отводящей стоки магистрали в коллекторах могут формироваться засоры и пробки, а сама система не сможет полноценно выполнять свою основную задачу.

Как избежать ошибок при монтаже канализации в квартире своими руками

Когда речь идет об уклоне трубопровода, важно не опускаться в крайности. Существует лишь два вида популярных ошибок, которые допускают неопытные люди при строительстве канализации

Схема канализации в квартире

Частично сточная вода с примесями фракций различной плотности задерживается на стенках магистрали, в результате чего трубопровод покрывается илом и начинает источать неприятные запахи, которые проникают обратно в помещение. Поэтому придется регулярно выполнять прочистку канализации в частном доме или квартире, где монтаж системы выполнен с нарушением требований.

Чрезмерный наклон системы также может создать предпосылки для частых чисток в целях профилактики. Интенсивный поток жидкости с высокой скоростью не сможет захватить твердые частицы со стенок и смыть их.

Более того, в процессе перемещения воды фекальные фракции будут наслаиваться, и прессоваться на стенках канализации. В этом случае все запорные клапаны и места стыков труб будут подвергаться серьезным нагрузкам, что увеличивает риск поломки.

Поэтому очень важно придерживаться рекомендуемых параметров, приписанных в документах СНиП

Организация водоснабжения и канализации: СНиП внутренней сети и внешней

В первую очередь на пропускную способность трубы влияет ее диаметр. Поэтому рекомендуется подбирать угол прокладки магистрали на основе размеров сечения ее элементов. Чем больше диаметр изделия, тем меньшим будет оптимальный для перемещения воды наклон.

Минимально допустимые углы наклона на 1 м трубопровода с учетом его сечения:

Сечение трубы, смМинимальный угол наклона
40,025
50,2
7,50,013
110,01
150,0007
200,0008

Если диаметр трубы составляет 5 см, то с учетом минимального угла (0,02) после установки системы разница в высоте между размещением концов участка длиной 1 м будет составлять 2 см.

Для чего нужен уклон канализационной магистрали

Если канализация выполняется безнапорной, то движение стоков организовывается самотеком. Это значит, что движение сточных вод будет определяться действием сил гравитации, для чего, собственно, и требуется укладка канализационной трубы под наклоном.

Как функциональность канализационной системы зависит от уклона

Ровно уложенная труба заиливается, т.к. содержащиеся в воде твердые частицы из-за отсутствия напора оседают на дне трубопровода. В результате сужается просвет канализационной магистрали, а также возникает риск срыва гидрозатвора в сифонах и, как следствие, выброса в помещение зловонных запахов. Гидроудар, спровоцированный одновременным сливом большого количества воды, вообще может привести к протечке контура. Застой воды в чугунном трубопроводе активирует коррозийные процессы.

Чтобы избежать подобных проблем, самотечная система канализации должна укладываться с уклоном, причем его значение не должно определяться самостоятельно. На это строительными нормами предусмотрены определенные стандарты.

Чем плох излишний уклон?

У неопытных строителей может возникнуть соблазн сделать трубу как можно более наклонной, чтобы нечистоты уходили быстрее. Но и такой подход неверен. При слишком крутом спуске происходит заиливание трубы из-за того, что вода сходит слишком быстро, не успевая смыть более твердые фракции нечистот, которые затем прилипают к внутренней поверхности.

Кроме этого, может происходить срыв водяных запоров в сифонах, а значит, воздух из очистной системы попадет в жилые помещения. Стоит ли объяснять подробнее, какой именно запах он принесет в них?

Есть и еще одна причина, по которой трубы не следует оставлять недозаполненными. В условиях агрессивных сред приток воздуха к поверхностям приводит к их ускоренной коррозии, и в результате снижается срок их службы.

Провисы канализационнойтрубы.

Так же особенно важно избежать отрицательных углов при прокладке канализации. Ведь в провисшем участке трубы скапливаются стоки, что приводит к засорам, а зимой и к замораживанию стока

Индивидуальный расчет уклона

Прокладка канализационных труб своими руками в частном доме проводится по стандартам, которые значатся в СНиП. Но можно рассчитать параметры по обустройству сетей канализации и водопровода самостоятельно. Для этого используют следующую формулу:

V√H/D ≥ K, где:

  • К – особый коэффициент, учитывающий свойства материала, который был использован при изготовлении трубы;
  • V – скорость прохождения сточных вод;
  • H – наполняемость трубы (высота потока);
  • D – сечение (диаметр) трубы.

Уклон канализационных труб можно рассчитать самостоятельно

Пояснения:

  • коэффициент К, для труб из гладких материалов (полимерных или стеклянных), должен быть равен 0,5, для металлического трубопровода – 0,6;
  • показатель V (скорость потока) – для любого трубопровода составляет 0,7-1,0 м/с;
  • соотношение H/D – говорит о наполнении трубы, и должно иметь значение от 0,3 до 0,6.

Внутренние и внешние канализационные системы

Выполняя прокладку сетей канализации и водопровода в частном доме, следует учитывать некоторые особенности, которые обуславливаются месторасположением их отдельных участков.

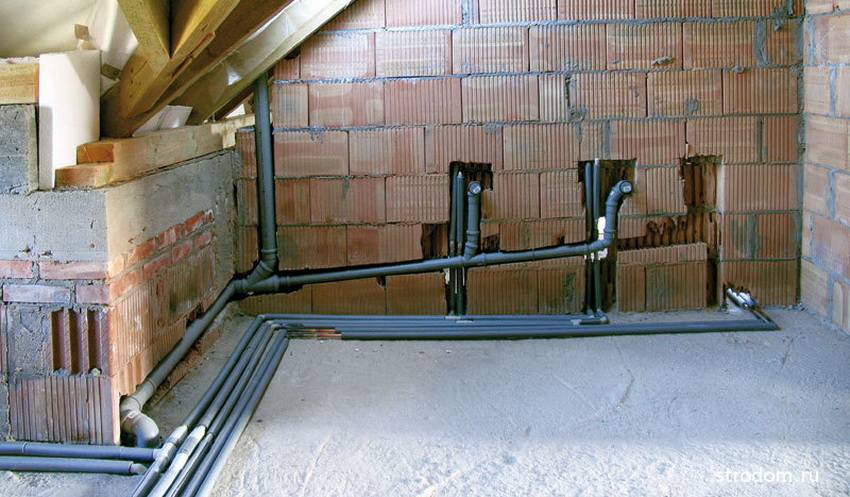

Внутренние системы

При монтаже труб канализации в частном доме в основном применяются два их диаметра – 50 мм и 110 мм. Первый для водоотвода, второй для унитаза.  Прокладку канализационной трубы следует проводить в соответствии со следующими рекомендациями:

  • поворот трубопровода (при его горизонтальном расположении) не следует делать под углом в 90 градусов. Для изменения направления отводы лучше устанавливать под углом в 45 градусов, это значительно облегчает проход основного потока и уменьшает вероятность скопления твердых частиц;
  • в местах поворотов системы следует установить фитинги для ревизии и удобства прочистки или демонтажа в случае засорения;
  • на коротких отдельных участках, допустимо увеличивать наклон, превышая рекомендуемую норму. Такой короткой веткой канализации может быть труба, соединяющая унитаз со стояком;
  • на каждом отдельном участке уклон трубопровода должен быть равномерным, без резких перепадов, потому что их наличие может создать условие для возникновения гидравлического удара, последствиями которого станет ремонт или демонтаж уже работающей системы.

Внешние (наружные) системы

Правильная прокладка и монтаж канализационных труб необходима не только внутри, но и вне частного дома, от точки выхода внутренней канализации до септика.

Поэтому следует обратить внимание на следующие моменты:

  • прокладка канализационных сетей проводится в траншеях глубиной от 0,5 до 0,7 метра. Величина заглубления зависит от характеристик грунта и корректируется под конкретные условия;
  • при подготовке траншей, следует использовать песок на их дне, для возможности установления правильного уклона за счет его подсыпки;
  • заранее просчитанный уклон (на погонный метр) выделить ориентиром из шнура натянутого между вбитыми колышками. Это позволит избежать ненужных просадок или возвышений канализационной системы на отдельных участках;
  • после укладки труб на дно траншеи, еще раз проверить наличие правильного уклона, и в случае необходимости поправить его за счет песчаной подушки.

Ливневая канализация

Такая же требовательная к уклону система, и ее присутствие обязательно для устранения образований скопления воды на поверхности почвы при выпадающих осадках.

Прокладка ливневой канализации

При обустройстве ливневки, учитываются те же параметры, что и для основной канализации – диаметр трубы и материал из которого она изготовлена. Средние показатели по уклону:

  • для труб с диаметром 150 мм – показатель варьируется в пределах от 0,007 до 0,008;
  • при 200 мм сечении – 0,005 до 0,007.

На частных подворьях можно обойтись и открытыми ливневыми водоотводами.

Но и при такой системе отведения воды уклон должен присутствовать:

  • для водоотводных канав – 0,003;
  • для лотков из бетона (полукруглых или прямоугольных) – 0,005.

Когда производится укладка канализационных труб какой уклон канализационной трубы должен быть?

Схема устройства ливневой канализации для частного дома

Для нормальной работы канализации величина уклона должна быть в соответствии с рекомендуемыми нормами по СНиП, или просчитаны по специальной формуле.

Если придерживаться проверенных временем и эксплуатацией норм – системам канализации и водопровода многие годы не потребуется ремонт или демонтаж.

Табличные данные и расчет

Строительные правила (СП 32.13330.2012, дополненный и переработанный СНиП 2.04.03-85), предлагают минимальные углы наклона для уличных труб и канализационных сооружений разного типа, перечисленные в таблице ниже.

Таблица 1. Уклон элементов внешней канализации в зависимости от назначения и условий использования.

Тип устройстваДиаметр и/или сечение, ммМинимальный уклон, в доляхДопустимое наполнение, проценты от диаметра или сечения
Каналы для осадков, лотки, дождеприемникиПроизвольные0,001…0,00670…75
Трубы отвода уличные, квартальные, выделенные150 2000,008 0,00770…75
Присоединения от дождеприемниковПроизвольный0,0270…75

Примечание: для трубопроводов круглого сечения принимается максимальное заполнение 70%, для прямоугольных – до 75%. Дождеприемники открытого типа и с диаметром/сечением свыше 200 мм могут одномоментно заполняться на 100% при условии быстрого стока воды.

Таблица 2. Разница в уклоне уличных канализационных стоков открытого типа в зависимости от облицовки

Для канализационных сооружений, расположенных внутри зданий, правила обустройства описываются СП 30.13330.2012 (обновленный СНиП 2.04.01-85*). Любые такие трубопроводы должны иметь уклон не меньше 0,002.

Расчет минимального уклона канализации ведется из учета скорости течения сливных вод и наполнения трубопровода по формуле

V * √(h÷d) ≥ K

Здесь V – скорость перемещения жидкости по трубе, h – высота наполнения трубопровода по отношению к его диаметру d.

Значение К принимается равным 0,5 для труб из полимерных материалов и 0,6 для любых других.

Данный расчет проводится при условии, что скорость течения жидкости составляет не менее 0,7 м/с, а наполнение составляет как минимум 30%.

Если объем сточных вод недостаточен или нельзя определить скорость течения, минимальный уклон принимается равным 1/D, где D – диаметр трубы. Таким образом, уклон канализационной трубы 110 мм должен в целом составить одну стодесятую на метр длины, то есть 11 мм/1м.

Полезно знать: при устройстве душевого трапа для нормального стока воды обеспечивается уклон пола не менее 0,01…0,02 в направлении приемного лотка.

Для бытовых сантехнических приборов рекомендации даны в таблице 3.

Таблица 3. Необходимые уклоны и диаметры сливных труб в квартире, частном доме

Примечание: для систем «тропический душ», крупногабаритных ванн, домашних бассейнов, а также техники диаметр и уклон труб рассчитываются индивидуально или принимаются по рекомендациям производителя.

С учетом приведенной формулы – перепад высот на метр длины трубы равно 1/D – составим таблицу уклонов канализационных труб по СНиП с учетом принятых в современных условиях популярных диаметров трубопроводов.

Таблица 4. Уклоны канализационных труб на 50 мм, 110 мм, 150 мм и 200 мм.

Диаметр трубы, ммДлина участка, ммМинимальный уклонСредний уклонНормальный уклон
501000253035
1101000122020
15010007810
2001000578

Для наглядности приводим эти значения в виде памятки

Таблица 5. Уклоны и скорость трубопроводов большого диаметра.

Таблица 5. Уклоны и скорость трубопроводов большого диаметра.

Следует учитывать также, что включение в систему стиральной машины, посудомоечной машины, другой мощной водопотребляющей техники, увеличивает скорость стока. Соответственно, рекомендованный в таблице 3 диаметр трубы увеличивается на 10…30%. При этом при невозможности увеличения диаметра уклон канализационной трубы 50 на метр принимается средний или нормальный, но не минимальный.

При монтаже наружных сетей для частного дома применяются обычно трубы диаметром 110 мм, причем риск замерзания трубы требует обязательно увеличения ее диаметра, а также увеличения угла наклона на 10…15% для ускорения стока жидкости.

Монтаж ливневой канализации

Технически процесс прокладки труб для ливневки почти не отличается от обустройства наружного трубопровода.

Какие трубы нужны для подземной части ливневки.

Согласно требованиям СНиП, для возведения наружных сетей водоотведения можно использовать трубы из следующих материалов:

  • керамика;
  • сталь;
  • пластик.

Керамику часто используют при монтаже наружного трубопровода и ливневки. Главный недостаток материала в весе и хрупкости (труба диаметром 100 мм весит 24 кг и больше).

Меньше весят трубы из стали (метр трубы имеет массу примерно 10 кг), но они ржавеют, что делает их не лучшим материалом для обустройства дождевой канализации.

Современные строители все чаще отдают предпочтение пластиковым и ПНД-трубам для канализационной системы. Их преимущество в легкости, прочности, устойчивости к коррозиям. Для соединения элементов не требуется сварка. Можно использовать:

  • трубы ПВХ, для наружных канализационных сетей есть специальные оранжевые трубы;
  • многослойные полимерные трубы – оптимальный вариант. Благодаря гладкой внутренней поверхности гидравлического сопротивления практически нет.

Монтаж кровельной части

Как подготовить автономную канализацию к зиме

Этапы работ:

  • Для установки дождеприемников в стенах-перекрытиях делают отверстия. Места примыканий обрабатывают герметиком.
  • Затем отводные трубы или лотки укрепляют.
  • Следующий шаг – установка стояков.
  • В последнюю очередь собирают узел сброса воды в коллектор или выпуск в лотки.

Для крепления устройств используют специальные хомуты. Предварительно размечают места их фиксации с соблюдением рекомендованных величин уклонов.

Обустройство подземной части

Сначала необходимо выкопать траншеи под укладку труб. Их глубина зависит не столько от степени промерзания грунта, сколько от наличия практического опыта эксплуатации ливневок в конкретном регионе.

Этапы работ.

Выкапывают траншеи

Важно, что их глубина неравномерна. Она постепенно увеличивается для обеспечения нужного уклона.
Из песка отсыпается 20-сантиметровая подушка по всему дну траншеи.
Далее роют котлован специально для установки коллектора.
В подготовленные канавы укладываются трубы

Их соединяют между собой при помощи обычных фитингов.
Если канализация представляет собой одну сплошную ветвь длиной не более 10м, то на ее середине планируется возведение смотрового колодца. Кроме того, смотровой колодец должен быть установлен на каждом разветвлении сети.
В местах соединения водоприемных желобов и труб канализации устанавливаются пескоулавливатели.

Следующим этапом производят засыпку траншей и установку решеток на лотки.

Зачем нужны охранные зоны

Что такое охранная зона и в чем ее предназначение, понятно не всем. Но СНиП предусматривают обязательную организацию охранных зон определенного размера возле труб. Если это ветка ливневой канализации, значит, необходимо предусмотреть отступ от внешних стенок трубопровода в каждую сторону по 3–5 м. В охранной зоне запрещено:

  • Возводить строения не только постоянные, но и временные.
  • Устраивать свалки.
  • Организовывать парковки.
  • Высаживать деревья и кустарники на расстоянии меньше чем 3 метра от трубы.
  • Блокировать доступ к смотровым колодцам.

Делаем вывод: оборудование ливневой канализации – обязательное мероприятие при благоустройстве участка. Сооружение таких систем требует соблюдения правил, предусмотренных нормативными документами.

Нормы выполнения монтажной подушки

При монтаже наружной части стоков и укладывании в почву обязательно учитывать важность обеспечения подушки. Для этого обязательно прокапывают траншею глубже залегания непосредственно трубопровода, с учетом уклона и досыпки гравийной смеси и песка. Такую подушку обязательно утрамбовывают в точках ввода и вывода из трубы – около начальной точки и возле смотрового или коллекторного колодца

Такую подушку обязательно утрамбовывают в точках ввода и вывода из трубы – около начальной точки и возле смотрового или коллекторного колодца.

В областях распределения раструбных сочленений на протяженности всей коммуникационной линии формируют дополнительные приямки в подушке. Они нужны для равномерного распределения нагрузки и точного сохранения уклона канализации. Когда трубопровод уже уложен на место и зафиксирован, по боковым сторонам насыпают песок и постепенно утрамбовывают. После, возможно закапывать его, изъятым при выкопке канавы, грунтом.

Уклонный угол трубопровода канализационного отвода важен – если наклон более или менее нормативов, работа системы может быть нарушена. При укладке труб в горизонтальном положении, стоки не будут уходить в коллектор и способны стоять в унитазах и раковинах. Если угол будет превышен, то в системе могут быть нарушены водяные затворы, что чревато появлением посторонних запахов.

Наружная канализация частного дома

Выполнять укладку канализационных труб необходимо строго по инструкции, так как в частном доме канализация является системой самотечного типа: все отходы и жидкости самостоятельно стекают в канализационную яму под воздействием силы тяжести. К такой канализационной системе выдвигаются особые требования.

В том случае, если при прокладке труб был создан недостаточный уклон, вся жидкость будет собираться в трубе, а это приведет к быстрому засору системы. А в том случае, если обустроен слишком большой уклон, вода будет стекать быстрее, чем более тяжелые элементы, таким образом, эти элементы будут оставаться на стенах трубы. Поэтому не стоит превышать оптимальный угол наклона, если в этом нет необходимости.

Например, труба с сечением 150 мм должна быть уложена с перепадом от 0,8 см на 1 метр. В случае если укладывается труба, сечение которой 200 мм, перепад до одного метра должен начинаться с 0,6 см, но при этом стоит учитывать максимальный перепад трубы.

Определить уклон трубы можно с помощью уровня

Для оборудования наружной канализации частного дома могут быть использованы трубы из разного материала:

  • Чугун;
  • Асбест;
  • Пластик.

Что касается глубины прокладки труб, то она полностью зависит от климата в регионе, но в среднем составляет от 50 см до 2 м. При этом не стоит забывать, что траншею необходимо копать на 15 см ниже, чем должна лежать труба, так как ширина трубы именно 15 см.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
