Использование уличных фонарей на даче или загородном доме

Выбор светильников

На улице необходимо устанавливать особые пыле-влаго защищенные светильники. Степень защищенности корпуса отображается классом безопасности. Он обозначается латинскими буквами IP и двумя цифрами, которые идут за ним. Первая цифра отражает степень защиты от попадания пыли, вторая — влаги. Чем меньше число, тем ниже защита. Например, IP 44 , имеет более низкий класс защиты чем IP 65. Конкретная расшифровка значения каждой цифры приведена на фото ниже.

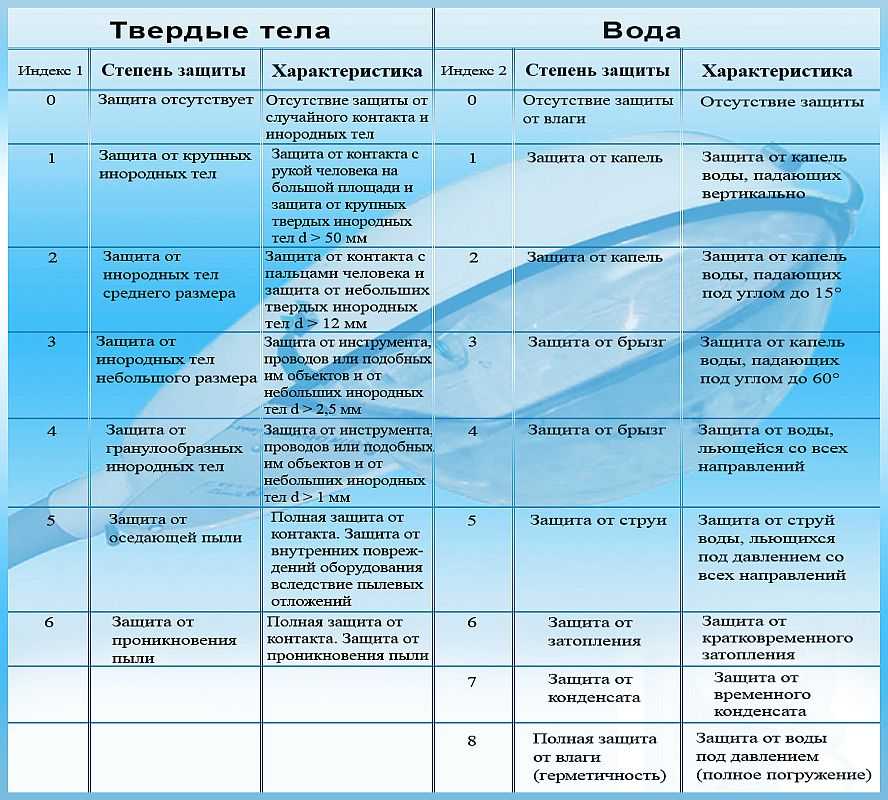

Расшифровка цифр в группе безопасности светильников

Понятное дело, что уличное освещение дома лучше делать со светильниками класса IP 68, но они стоят довольно дорого, да и ассортимент их не так велик. Зато никаких проблем с их работой вы иметь не будете — ни во время дождя, ни во время сильного ветра, несущего пыль.

Какие использовать лампы

Если говорить о лампах для уличного освещения, лучше всего использовать не лампы накаливания, а светодиодные или эконом-лампы. Самый лучший вариант — светодиодные. При малом потреблении электроэнергии светят они очень ярко. Например, лампа, потребляющая 7 Вт выдает света как 50 Вт лампа накаливания (или 650 lm). При этом они практически не греются, так что находящиеся рядом пластиковые детали не перегреваются. Несколько ограничивает область применения температурный режим эксплуатации от -20 °C до +40 °C.

Если есть желание еще больше сократить расходы на уличное освещение, можно установить светильники на солнечных батареях. Это кстати, тоже светодиодные лампы (LED), в корпусе которых находится аккумуляторная батарея. За светлое время суток батарея накапливает энергию, которая потом расходуется на освещение. Такие светильники есть разных форматов — от небольших, которые втыкаются вдоль дорожки, до солидных прожекторов, которые можно использовать для освещения дорог.

Светильники на солнечных батареях могут быть разными

Вообще, уличные светильники на солнечных батареях есть разные по оформлению и по способу монтажа. Самые простые варианты — садовые — могут просто втыкаться в землю (на фото слева), есть также подвесные варианты, которые можно развесить на деревьях, веранде. Есть герметичные модели, которые могут плавать в воде. Запустить такой светильник в пруд — отличное решение (второе изображение слева).

Не так давно появились модели, которые можно встроить в дорожку или лестницу (справа). Стоят они довольно много, но если учесть, что затраты на монтаж минимальны (не надо прокладывать кабель), а расходы на освещение вообще отсутствуют, то такое вложение крайне выгодно.

Основные виды освещения для придомовых территорий

Освещение выполнено по разработанному проекту

Ассортимент рынка уличного освещения очень богат и разделен на группы. Разделение помогает четко понимать, для чего используется осветительное устройство. Существует три основных вида освещения:

• Декоративное – используется для подсветки элементов декора, кустарников и деревьев, прилегающих территорий. Может быть выполнено в разных цветовых решениях;
• Техническое освещение – используется для подсветки главного входа, дверей, гаражных ворот.
• Сопровождающее – подсветка, которая включается благодаря датчикам и помогает осветить путь при движении к нужному участку.

Вариант освещения уличной беседки.

Чтобы вам было понятней и проще определиться, далее мы рассмотрим планирование освещения на определённых зонах. После рассмотренных вариантов подачи света на участок вам будет куда проще составить проект будущего освещения и закупить необходимое оборудование.

Разновидности

Запомните одну истину, что все уличные светильники, которые предназначены для установки на дачу, делятся на две основные категории:

• Это светильники, с помощью которых организуется освещение территории загородного участка.
• И приборы, используемые в качестве декоративной подсветки.

Первые выполняют чисто функциональную сторону освещения, вторые являются только элементом дизайна, с помощью которых обычная дача ночью может измениться до неузнаваемости (конечно, в лучшую сторону). Правда, надо отметить, что это не единственная классификация, есть и другие критерии различий.

К примеру, по способу крепления. Здесь несколько вариантов:

• Потолочные светильники.
• Настенные.
• Торшерного типа (в этой группе большое разнообразие форм).
• Плавучие.
• Мобильные (переносные).
• Подвесного типа (сюда же можно отнести осветительные гирлянды).

Можно разделение провести по использованным в светильниках лампам. Здесь все просто, такие светильники могут быть с обычными традиционными лампами накаливания, с энергосберегающими люминесцентными источниками света или со светодиодами. Сегодня все чаще и производители, и потребители свое предпочтение отдают тем, с помощью которых можно сэкономить. Кстати, в этой классификации появились совсем недавно уличные светильники для дачи, которым не нужна электроэнергия в чистом виде от питающих сетей. Это так называемые солнечные светильники для загородного дома, которые работают от аккумуляторов, заряжающихся от солнечного света. Так сказать, полная экономия.

Пошаговая инструкция по монтажу

Сразу же хотелось бы немного отойти от темы и посоветовать Вам одновременно осуществлять подключение фотореле и датчика движения для освещения. В паре эти два устройства позволят включать светильник при наступлении темноты, только в том случае, если в зоне обнаружения появился человек. Если на участке никого не будет, то лампочки загораться не будут, что позволит значительно сэкономить электроэнергию.

Способ установки зависит от того, какой класс защиты и тип крепления сумеречного выключателя света Вы купили.

На сегодняшний день существуют различные варианты изготовления, а именно:

• с креплением на DIN-рейку, на стену либо на горизонтальную поверхность;
• уличный либо комнатный вариант использования (зависит от класса защиты IP);
• фотоэлемент встроенный либо внешний.

В инструкции мы предоставим для примера установку фотореле для уличного освещения с настенным креплением. Подключение осуществляется на стенде для удобства, тем более что это всего лишь пример.

Итак, для того, чтобы самому подключить фотореле к светильнику, Вы должны выполнить следующие пункты:

1. Отключаем электроэнергию на вводном щитке и проверяем наличие тока в распределительной коробке, от которой будем вести провод.

2. Протягиваем питающий провод к месту установки фотореле (рядом с осветительным прибором). Рекомендуем Вам для подключения сумеречного выключателя использовать трехжильный провод ПВС, который зарекомендовал себя как надежный и не слишком дорогой вариант проводника.





















3. Зачищаем жилы от изоляции на 10-12 мм, чтобы подключить их в клеммы.

4. Создаем отверстия в корпусе под заведение жил для того, чтобы подключить фотореле к сети и светильнику.

5. Чтобы повысить герметичность корпуса, крепим в вырезанных отверстиях специальные резиновые уплотнители, защищающие от попадания пыли и влаги внутрь. Кстати, размещать сумеречный выключатель нужно таким образом, чтобы вводные отверстия были снизу, что предотвратит проникновение влаги под крышку.

6. Осуществляем подключение фотореле для уличного освещения согласно электрической схеме, которую мы предоставили выше. Как видно на фото, вводная фаза подключается к разъему L, а вводная нейтраль к N. Для заземления предназначена отдельная винтовая клемма с соответствующим обозначением.

7. Отрезаем нужную длину провода для подключения фотореле к лампочке (в реальности это может быть даже светодиодный прожектор). Зачищаем изоляцию также на 10-12 мм и подсоединяем к клеммам N’ и L’ соответственно. Второй конец проводника подводим к источнику света и присоединением к клеммам патрона. Если корпус светильника не проводит ток, заземление подключать не нужно.

8. Установка и подключение окончены, переходим к настройке фотореле своими руками. Тут ничего сложного нет, в комплекте присутствует специальный черный пакетик, который необходимо для того, чтобы сымитировать ночь. На корпусе датчика освещенности можно увидеть регулятор (подписан аббревиатурой LUX), который служит для выбора интенсивности освещения, при котором произойдет срабатывание реле. Если Вы желаете сэкономить электроэнергию, установите поворотный регулятор на минимум (отметка «-»). В этом случае сигнал о включении будет подаваться при полной темноте на улице. Обычно регулятор находится рядом с винтовыми клеммами, немного левее и выше (как показано на фото).

9. Последний шаг подключения фотореле – крепление защитной крышки и включение электроэнергии на щите. Как только Вы это сделаете, можно переходить к тестированию устройства.

Вот и все, что хотелось рассказать Вам о том, как установить и подключить фотореле своими руками. Также рекомендуем Вам просмотреть наглядный видео урок, в котором подробно показывается вся сущность электромонтажа.

Напоследок следует сказать о том, какие производители сумеречных выключателей являются наиболее качественными. На сегодняшний день рекомендуется отдавать предпочтение продукции от таких компаний, как Legrand (легранд), ABB, Schneider electric и IEK. Кстати, у последней фирмы есть довольно надежная модель – ФР-601, которая имеет множество положительных отзывов на форумах.

Похожие материалы:

• Схема подключения прожектора к фотореле и датчику движения
• Способы соединения проводов в распределительной коробке
• Как заменить электропроводку в квартире

Разновидности дачных светильников

Все осветительные приборы для уличного пространства подразделяются по целям, возлагаемым на них в момент приобретения. Существуют две основные функции фонарей — непосредственное освещение темных участков и подсветка в качестве декоративного элемента в создаваемом ландшафтном дизайне. В первом случае подобный светильник будет выполнять функцию ориентира и помощника для предупреждения падения и получения травм на опасных участках дороги и окружающей территории, вторые призваны превратить обычную дачу в произведение светового искусства со сказочной уютной энергетикой. Также все фонари подразделяются по способам крепления и расположения. Существуют такие осветительные приборы:

• настенные;
• грунтовые;
• торшерные;
• грибовидные;
• переносные;
• плавучие;
• подвесные, в том числе и в виде гирлянд.

По характеру используемого источника света выделяют:

• фонари с обычной лампой накаливания;
• светодиодные;
• энергосберегающие лампочки и батареи, подпитываемые энергией солнца.

Ремонт наружного освещения

Система наружного освещения, как и любая энергоустановка, нуждается в проведении периодического осмотра и текущего ремонта. Соблюдение этих правил поможет продлить срок службы светильников и минимизировать вероятность выхода из строя оборудования.

Однако если возникла такая ситуация, то необходимо определить её причину и действовать согласно алгоритму.

• Проверьте наличие напряжения в сети.
• При наличии напряжение возможен выход из строя или перегорание лампы светильника. Замена старой лампы на новую проводится по четко определенной технологии:

  • отключите в щите управления автомат питающий линию;

  • дождитесь, когда лампа остынет, открутите её;

  • проведите осмотр лампы. При наличии видимых следов перегорания или поломки замените ее на новую.

  • проверьте её работоспособность путем подачи напряжения.

  • если лампа не загорелась, отключите питание. Вновь открутите лампу, извлеките цоколь. Зачистите его контактные соединения, проверьте плотность их примыкания. Соберите схему и подайте напряжение.

• При отсутствии напряжения в линии и срабатывания автомата защиты в момент включения линии возможно наличие короткого замыкания в светильнике.

Для определения места пробоя при отключенном напряжении открывается распределительная коробка. В месте соединения кабельных линий отсоединяется фазный провод, идущий от коробки до светильника. Затем с ЩУ подается напряжение в линию, если автомат не сработал – замыкание в данном светильнике или на участке « распределительная коробка – цоколь». Если автомат сработал – замыкание в кабельной линии «ЩУ – распределительная коробка». Таким образом, проверяется каждый светильник.

Для ликвидации места замыкания в светильнике разбирается его конструкция и проводится осмотр лампы, цоколя, патрона и его контактной группы, а также кабельной линии. Неисправная аппаратура заменяется на аналогичную ему по техническим характеристикам.

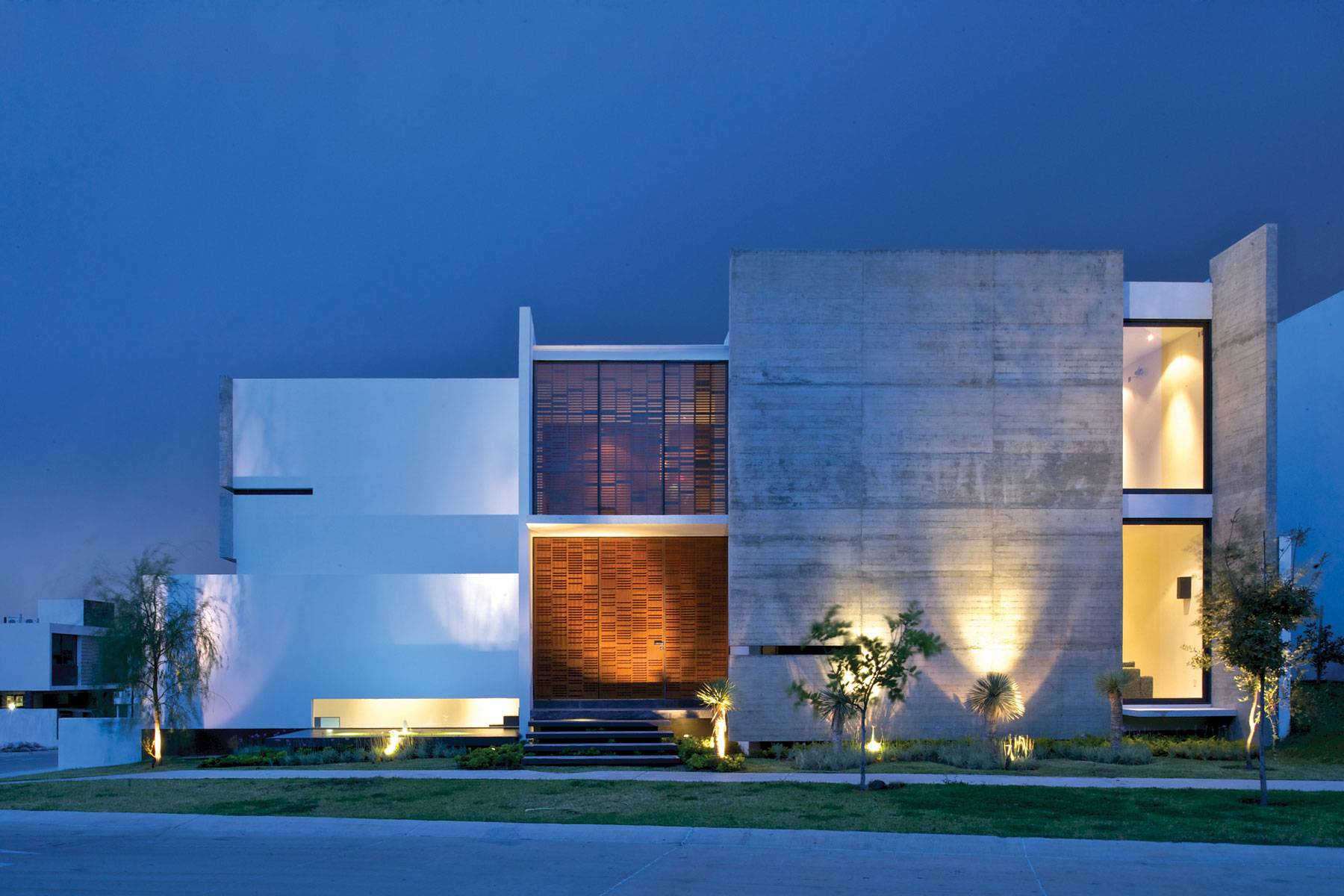

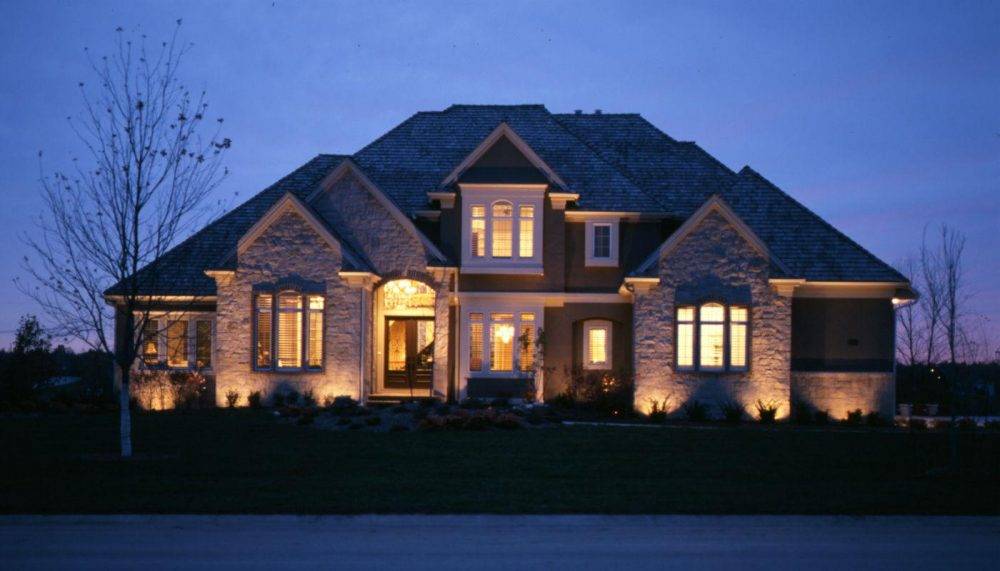

Инструкция по организации фасадного освещения

Когда проектируется подсветка фасада частного дома, хозяин занимается решением обеих задач сразу: постройка приобретает декоративные нотки и обеспечивает максимальную безопасность и комфорт перемещения по территории в вечерние часы.

Какой бы вид ни имел ваш участок снаружи, правильное световое обыгрывание придаст фасаду яркости и загадочности. Здание будет выглядеть современно и в то же время иметь архитектурные нотки эпохи Средних Веков.

Чтобы достичь правильного эффекта, специалисты в области дизайна иллюминации предлагают 2 варианта:

1. Перед тем как сделать красивую подсветку, понадобится правильным образом разместить прожекторные установки на участке. Осветительные системы будут проливать свет на поверхность здания с нескольких сторон.
2. Приборы на деревянном или каменном фасаде можно размещать точечно. Такой подход позволит удачным образом выделить главные преимущества элементов архитектурных сооружений.

Важно будет ещё принять во внимание тот факт, что далеко не каждая разновидность подсветки, используемой для придания особого изыска городским постройкам, может подойти для иллюминации частного дома. К примеру, подсветка заливающего образца может не вклиниваться в обстановку, так как прожекторная иллюминация рассчитана, прежде всего, на очень большой уровень высоты, чем не отличаются частные постройки. Помимо прочего, подобного рода освещение должно направляться на оконные рамы, из-за чего владельцы часто испытывают дискомфорт

Помимо прочего, подобного рода освещение должно направляться на оконные рамы, из-за чего владельцы часто испытывают дискомфорт

Помимо прочего, подобного рода освещение должно направляться на оконные рамы, из-за чего владельцы часто испытывают дискомфорт.

Перед тем как сделать подсветку, рекомендуется воспользоваться светильниками “down-light” для осуществления смены угла размещения ламп. Несмотря на то, что данные приборы много места не занимают, они могут демонстрировать световой эффект, который идентичен маленькому прожектору.

Есть возможность сделать подсветку также при помощи строб, разноцветной иллюминации и боллардов, так как эти элементы освещения отлично сочетаются со светильниками для фасада.

Удачным образом декоративные фонарики, а также боллард-опоры можно применять для подсветки участка, который располагается прямо перед зданием.

Чтобы осветить отмосток здания и крыльцо рекомендуется пользоваться светильниками, имеющие распределённую иллюминацию. Такие конструкции, благодаря особым отражающим поверхностям, осуществляют равномерное освещение.

Важно отметить тот факт, что приборы для иллюминации территории, установленные на кронштейны, в дневной период могут вносить неприятную визуальную черту во внешнюю конструкцию фасада дома

Во время проектирования системы архитектурного освещения необходимо строго следовать всем правилам энергопотребления. Подсветка должна быть не только экономной, но также и практичной в эксплуатации. С данной целью система подразделяется на 2 основные зоны: освещение главного и боковых входов или дополнительное освещение с установкой отдельных осветительных приборов.

Основные требования к выбору уличных светильников

Уличные фонари обязательно должны быть изготовлены из качественного материала, который не позволит повлиять на его работу капризам природы.

По всем международным стандартам индекс безопасности должен быть не меньше 47

Поэтому перед покупкой советуем обращать внимание на информацию, написанную на коробке

При выборе места, где вы будете устанавливать светильник, обращайте внимание на особенности ландшафта, а также на напряжение в близлежащей электрической сети

При выборе товара обратите внимание на страну производителя и опасайтесь дешёвой китайской подделки. Такой светильник долго не проработает и принесёт вам множество хлопот и лишних денежных трат

Данный материал устойчив к капризам погоды и сможет выдержать высокие и низкие температуры.

Подбор светильников для садового ландшафта

Каждой зоне нужны будут осветительные устройства соответствующего типа и дизайна

Важно будет все:

• мощность;
• угол освещения;
• световая концентрация;
• направленность светопотока.

При необходимости подать свет на большие площади потребуются полномерные фонари уличного освещения с мощным, высоко посаженным прожектором. Их ставят так, чтобы радиусы их светоподачи пересекались. Таким образом удастся избежать неосвещенных углов. Не правильно будет делать верхнее освещение для всей территории участка. В саду сразу станет неуютно, к тому же яркий свет может раздражать соседей.

Фонари уличного освещения подают свет на большие участки

Чтобы подчеркнуть прелесть ночного сада, используйте световые линии и акцентные пятна. Этим ландшафту можно добавить объемности и глубины.

При помощи освещения саду можно придать глубину

Не следует отмахиваться от подсветки фасадов

Таким ходом одновременно акцентируется внимание на архитектурных изысках дома и подсвечивается прилегающая к нему территория

По сути, декоративная подсветка – это всегда вариант «два в одном». На небольших участках порой бывает достаточно поставить светильники для сада возле нескольких кустов – этого хватит, чтобы осветить всю дачу.

Для небольшого участка достаточно нескольких источников света

Важным моментом в создании ландшафтной подсветки станет выбор адекватного качества объектов освещения. Например, садовым дорожкам требуется рассеянный и не режущий глаза свет, который будет равномерно покрывать их площадь. Высота освещающих конструкций и шаговое расстояние между схемными элементами будет определяться архитектурой садовой аллеи, ее окружением и углом освещения, характерным для модели подобранного типа светильника.

Для освещения дорожек требуется рассеянный свет

Надо брать в расчет и климатические особенности местности. Не рационально обустраивать встроенную подсветку дорожек там, где зимой все покрывается снегом. Световое излучение не пробьется сквозь толщу сугробов и льда. Именно поэтому в нашем климате оптимальными светильниками для декора дорожек сада считаются столбцеобразные конструкции, высотой 30 – 60 см. Вдвойне эффектнее будет смотреться оформленные ними тропинки, если вдоль них разбивались цветники.

Столбики высотой более 60 см осветят дорожки и в зимний период

Способы управления

Разрабатывая уличное освещение своими руками, продумайте как оно будет включаться/выключаться. Самый распространенный и привычный способ — ручное управление. В доме устанавливаются выключатели или рубильники, которые вручную включаются или выключаются. Это вполне надежно, практически не требует затрат (только на приобретение рубильника, выключателя) и часто используется для включения декоративной подсветки. Когда надо — включили, надоело или пора спать — выключили.

Уличное освещение своими руками: прежде всего разрабатываем план размещения светильников на территории

Но такой тип управления охранного освещения или подсветки дорожек удобен только в том случае, если в доме постоянно кто-то находится (и не страдает забывчивостью). Если же периодически в доме никого нет, или возвращаться с работы приходится поздно, такой способ управления доставляет дискомфорт: свет можно включить только по темноте войдя в дом (или гараж). Эта проблема решается автоматизацией включения/отключения уличного освещения.

Для автоматизации управления наружным освещением частного дома или дачи используют:

• Реле времени.
• Датчики движения.
• Светочувствительные датчики (освещенности).

Эти устройства включаются в цепь последовательно. В нормальном состоянии их контакты разомкнуты, питание на светильники не подается. При сработке контакты замыкаются и подают электропитание на осветительные приборы.

Место установки зависит от принципа работы. Датчики освещенности и движения ставят на улице, обычно недалеко от светильников, а реле времени целесообразнее поставить в доме.

Схема подключения реле времени и датчика освещенности (фотореле)

Какие же устройства лучше использовать? Зависит от типа наружного освещения. Например, на подъездной аллее стоит установить сразу и датчики движения, и освещенности. Светочувствительные датчики сработают когда наступят сумерки, но свет не появится до тех пор, пока в зоне действия не появится движущийся объект (машина). Чтобы освещение не выключалось сразу как машина отъедет, датчик движения должен быть с задержкой отключения. Удобно и экономно, но не без недостатков. Недостаток в том, что неправильно настроенные датчики могут «несанкционированно» включать свет. Иногда такое случается в пасмурную погоду, иногда за машину или человека принимают собак, кошек и даже птиц.

Подсветка дорожек и лестниц может включаться по такому же принципу, а можно поставить реле времени. Но этот вариант не очень удобен, так как настройки периодически приходится менять — с каждой сменой сезона, а то и чаще. Разрабатывая уличное освещение своими руками, продумайте и способы включения/выключения чтобы потом не пришлось переделывать.

Как сделать светильник своими руками

Благодаря доступности разных материалов и текстур можно создать светильники и фонари собственноручно, не тратя при этом больших денег. Даже не имея достаточного опыта, можно создать интересный фонарь, воспользовавшись старыми или ненужными вещами.

Бутылочные фонари

Популярными считаются светильники из стеклянных бутылок. Для изготовления понадобится:

• Новогодняя гирлянда небольшого размера. Желательно использовать одного цвета на прозрачном шнуре, но могут быть и разноцветные лампочки. Гирлянда может быть как электрической, так и работающей на батарейках. Последний вариант лучше, так как не нужно искать розетку.
• Стеклянная бутылка. Поверхность должна быть без повреждений.
• Элементы для декора. Чаще всего это галька, камушки, песок, могут быть крупы или макароны, покрашенные в разные цвета.

На дно банки высыпается часть декора, затем помещается гирлянда или фонарик и включается. Горлышко можно закрыть ленточкой, чтобы внутрь не попадали мушки. Для освещения дома снаружи подойдут и гирлянды, помещённые в бутылку со срезанным донышком. Тогда горлышком её фиксируют в земле, используя саму форму бутылки как фонарь. Чтобы свет был постоянным, можно установить внутри гирлянды на солнечных батареях.

Внутрь банки поставить свечи. Это защитит огонь от задувания и создаст романтическую атмосферу в доме. На стекле сделать роспись или украсить банку ажурными лентами или аппликациями, но настолько, чтобы это не препятствовало равномерному потоку света.

По подобному принципу делаются и фонарики из жестяных банок. Но по поверхности необходимо просверлить равномерные отверстия, чтобы свет хорошо просачивался и рассеивался по участку. Назвать это основным видом освещения не получится, этого недостаточно для целого двора, но как альтернативу или дополнение использовать можно.

Верёвки и пластик

Эти материалы также используются для создания интересных светильников или элементов гирлянды для освещения участка.

Для гирлянд из верёвки понадобится шнур, немного клея ПВА, воздушный шарик и гирлянда. Сначала надо надуть шарик, смочить верёвки в клее и обмотать ими поверхность шарика. Затем дать клею высохнуть, проколоть шарик и вытащить из верёвочной обмотки. Внутрь положить гирлянду. Если сделать светильники небольшими, то можно в каждый из них засунуть по одной лампе.

Из пластика делаются светильники по тому же принципу, что и из стекла

Но пользоваться материалом надо осторожно, чтобы не случилось возгорания

Для большей надёжности материал можно обработать специальной смесью или не размещать близко к поверхности источник пламени. Это кратковременный светильник, за которым надо следить. Идеальным будет сочетание пластика и гирлянд, они не нагреваются и не могут повредить поверхность материала.

Фонари на солнечных батареях

Даже если ваш приусадебный участок освещается электрическими лампами, это не повод отказаться от альтернативного способа декорирования таких элементов приусадебной территории, как дорожки, клумбы или фонтаны. Подключение стационарных светильников не всегда выгодно; в таком случае практичной заменой станет использование приборов, работающих от энергии солнца. Принцип работы приборов достаточно прост: аккумуляторы накапливают световую энергию в течение дня, а, с наступлением сумерек, начинают ее отдавать. К достоинствам таких светильников относятся следующие факты:

• Экономичность. Основное достоинство, ведь хозяевам не придется прокладывать электропроводку и тратить средства на электроэнергию. Фонарики характеризуются доступной ценой и хорошим соотношением цена/качество.
• Длительный срок службы, составляет до 20-25 лет.

LED-фонарь на солнечной батарее Источник topdizz.com

• Автономная работа. Не нужно заботиться о своевременном включении и выключении.
• Мобильность. При необходимости фонарики с встроенным питанием легко перемещаются на новое место.
• Разнообразие дизайна. Вы можете выбрать модели в любом стиле, от классических фонарей до минималистских шаров, украсить газон стилизованными или реалистичными фигурками.

У фонарей на солнечной подзарядке имеются и некоторые недостатки:

Использование только в декоративных целях. Подобные приборы обладают слабой мощностью (если сравнивать с электрическими лампами), поэтому их невозможно использовать для полноценного освещения большого участка. Их роль состоит в том, чтобы украшать сад и служить ориентиром в темное время суток.

Фонарики-лапки Источник glovueshop.com

• Ограничения. Светильники на солнечных батареях придется размещать на открытых участках, поскольку в тени уровень освещения для полной подзарядки может оказаться недостаточным. Если у вас всего два-три таких фонарика и достаточно свободного времени, вопрос решается просто: днем их можно выносить на освещенное место, а вечером возвращать назад.
• Время зарядки. Для полной зарядки может потребоваться 8-10 часов, что достаточно для работы летом. Когда световой день уменьшается, фонарики работают не в полную силу. Приборы также не могут накопить достаточный заряд в дождливую или пасмурную погоду, из-за чего будут светить слабо (или не светить совсем).
