Введение
Но начнем немного издалека…
Каждый молодой специалист, который приходит в проектирование, начинает либо со складывания чертежей, либо с чтения нормативной документации, либо нарисуй «вот это» по такому примеру. Вообще, нормативная литература изучается по ходу работы, проектирования.
Невозможно прочитать всю нормативную литературу, относящуюся к твоей специальности или, даже, более узкой специализации. Тем более, что ГОСТ, СНиП и другие нормативы периодически обновляются. И каждому проектировщику приходится отслеживать изменения и новые требования нормативных документов, изменения в линейках производителей электрооборудования, постоянно поддерживать свою квалификацию на должном уровне.
Помните, как Льюиса Кэролла в «Алисе в Стране Чудес»?
Это я не к тому, чтобы поплакаться «как тяжела жизнь проектировщика» или похвастаться «смотрите, какая у нас интересная работа». Речь сейчас не об этом. Учитывая такие обстоятельства, проектировщики перенимают практический опыт от более опытных коллег, многие вещи просто знают как делать правильно, но не знают почему. Работают по принципу «Здесь так заведено».
Порой, это достаточно элементарные вещи. Знаешь, как сделать правильно, но, если спросят «Почему так?», ответить сразу не сможешь, сославшись хотя бы на название нормативного документа.
В этой статье я решил структурировать информацию, касающуюся условных обозначений, разложить всё по полочкам, собрать всё в одном месте.
Активные и пассивные элементы электрической цепи
Эти же соображения относятся и к многофазным электродвигателям. Если ток изменяется в определённых пределах которые зависят от детали , то нижняя граница всегда равна нулю, и эта составляющая начинает отдавать энергию внешней цепи.
Третья часть состоит из передающих устройств — проводов и других установок, обеспечивающих уровень и качество напряжения. Особенности нанесения разметок на схемы: Для ЭДС источников они указываются произвольно. Каждый активный элемент характеризуется только одним параметром — ЭДС или током на выходных зажимах источников.
А определить мощность можно, умножив ток на напряжение. Линейным называется провод, соединяющий начала фаз обмотки генератора и приемника.
Законы, которые понадобятся при работе с цепями постоянного тока Анализ и расчет будут гораздо эффективнее, если одновременно использовать закон Ома, а также первый и второй законы Кирхгофа. А выключатели или приборы защиты всегда подсоединяются последовательно, т. Трехфазные системы в настоящее время получили наибольшее распространение.
По мере роста числа параллельно включенных потребителей проводимость цепи gэкв возрастает, и наоборот, общее сопротивление Rэкв уменьшается. Вторая — элементами, преобразующими электричество в другие виды энергии.
Параллельное соединение конденсаторов
Если в электрическую цепь были включены источники напряжений, то данный показатель будет равен нулю. Функция зависимости тока, протекающего по двухполюсному компоненту, от напряжения на этом компоненте называется вольт-амперной характеристикой ВАХ. Причем включение или отключение одного или нескольких потребителей не отражается на работе остальных.
В ней содержатся условные обозначения элементов, а также способы из соединения. Основные элементы электрической цепи, в зависимости от конструкции и роли в схемах, могут быть классифицированы по разным системам. Во всех практических случаях реальные источники ЭДС или источники питания не являются идеальными, так как обладают внутренним сопротивлением. Различают два типа источников: первичные, когда в электрическую энергию превращается другой вид, и вторичные, которые на входе, и на выходе имеют электрическую энергию в качестве примера можно привести выпрямительное устройство.
Исследования в данной области были вызваны требованиями развивающегося производства, а успехам в развитии многофазных систем способствовали открытия в физике электрических и магнитных явлений. Параллельное соединение источников применяется в первую очередь тогда, когда номинальные ток и мощность одного источника недостаточны для питания потребителей. Рассмотрим процесс возникновения синусоидальной ЭДС. Так, когда элемент нагревается, то сопротивление начинает возрастать. В этом случае ток в нагрузке становится равным нулю, и как следует из соотношения 1.
КАК ТЕЧЁТ ТОК В СХЕМЕ — Читаем Электрические Схемы 1 часть

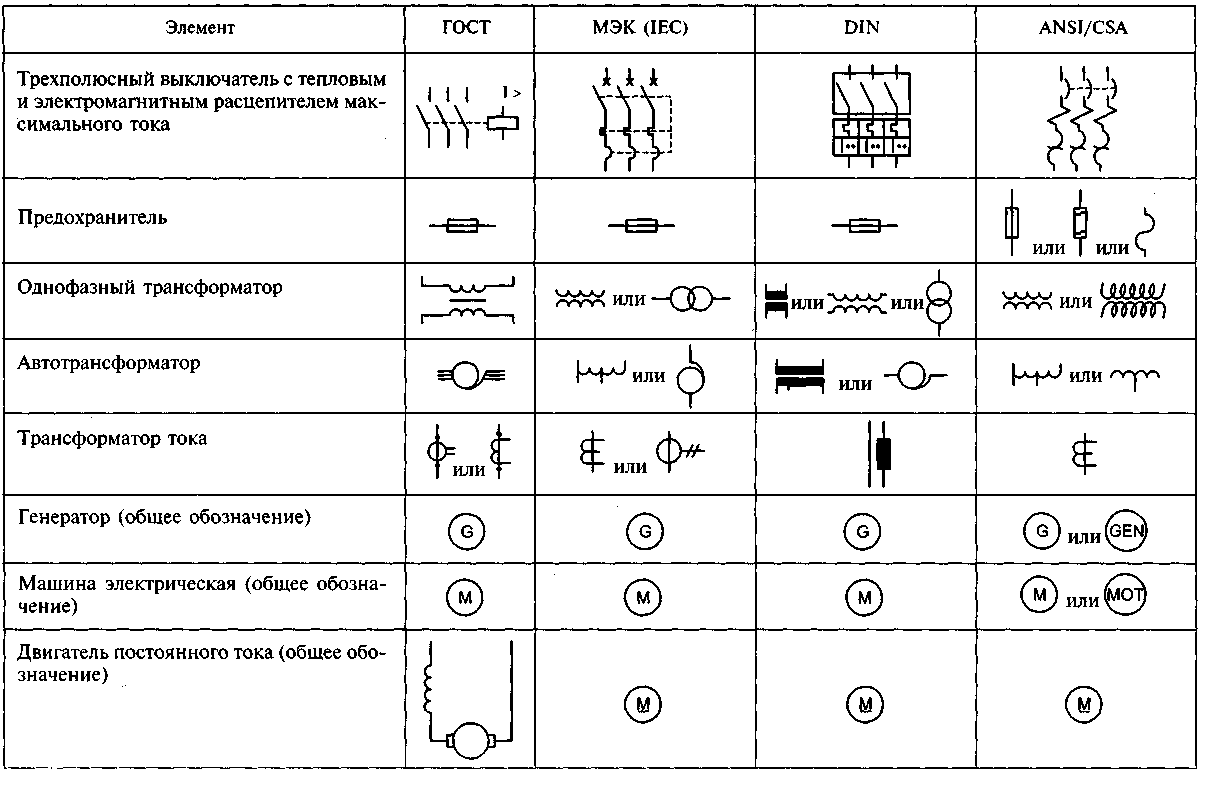

Графические символы в электрике
Графические символы подразделяются на базовые изображения, на обозначения шин и проводов, обозначения линейных схем, символы розеток и другие элементы.
Основные базовые изображения являются обязательными, в них несложно разобраться даже начинающему мастеру, без них не обходится ни один электроприбор. В приборе установлены резисторы, конденсаторы, катушки, диоды, контакты — всем им присвоены обозначения. Отдельные элементы, такие как катушки, имеют маленькие размеры и применяются почти повсюду, что озадачивает новичков. Не лишним будет знать схематичные изображения этих элементов.

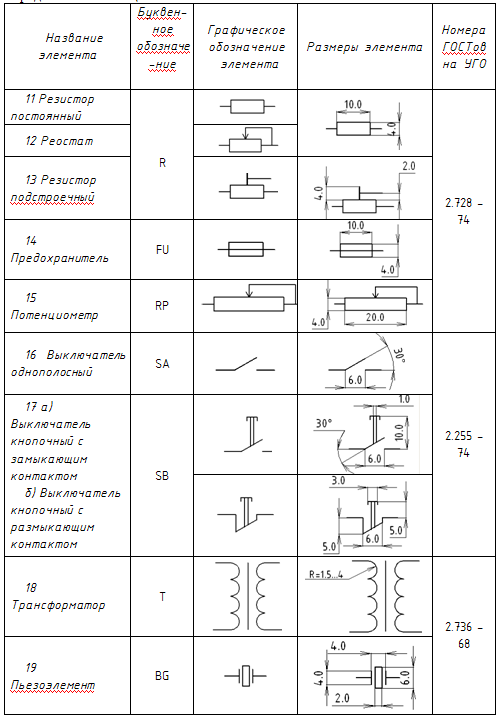

Несколько примеров базовых изображений:
- диоды обозначаются треугольником, пересекаемым линией;
- окружность с диаметром 12 мм указывает на транзисторы;
- для обозначения резистора используется прямоугольник (размер 4х10мм);
- катушки изображаются дуговыми линиями в количестве от 2 до 4, все зависит от назначения;
- значок контакта — разомкнутая линия, с отрезком 6 мм на одном конце.
К базовым изображениям относятся функции подвижных и неподвижных контактов, с указанием в схемах.
Изображения проводов, кабелей и шин
Эти изображения состоят из линий: прямых, пунктирных, пересеченных. Они соединяют все элементы в правильной последовательности. Подробней рассмотрим их виды и значение:
Например, прямая линия с точкой на конце обозначает, где заканчивается проводка, а на линии из нескольких проводников будут нанесены засечки. В необходимых случаях над линиями допускается указывать виды тока, порядок прокладки проводки, значение напряжения и другие отметки.
Условное обозначение проводки на электросхемах
Обозначение проводки в трубах и гофрорукаве
Обозначение прокладки шин и шинопроводов
Схематически изображаются провода, которые отличаются назначением и способом прокладки. Все обозначения помогут выбрать подходящий для монтажных работ материал и позволять судить о мощности электросети.
Как изображаются однолинейные схемы?
Однолинейные схемы понадобятся для сборки электрощитов. В их основе — устройство защитного отключения (сокращенно УЗО), контакторы, автоматика, нулевые и земляные шины, и другое оборудование. При работе с такой схемой нужно быть особо внимательным, так как часть символов имеет схожий характер. В пример можно привести катушки реле, для графики которых используется только прямоугольник. Однообразно обозначаются контактор и рубильник, здесь главное заметить один небольшой элемент на стационарном контакте.
При составлении однолинейной схемы важно понимать, что некоторые символы обозначаются несколькими значками: скажем, наличие двух галочек подряд указывает на количество проводов
Обозначения ламп и светильников
Эти символы особенно необходимы, если в доме есть сложные светильные установки. В отличие от остальных обозначений они достаточно просты и легко запоминаются.
К примеру говоря, обычным кружком обозначается светильник с галогеновой лампой или лампочкой накаливания; узкий и длинный прямоугольник указывает на люминисцентную лампу. Специальная символика есть даже для ламповых патронов.
Обозначение светильников на электросхемах
Разобраться в этих знаках полезно всем, кто планирут составить схему по энергообеспечению своего жилья.
Общие правила построения обозначений контактов
Обозначения устройств и функциональных групп следует строить из комбинации букв и или цифр. При составлении перечней элементов на объект допускается указывать только первую и вторую части обозначения обязательную часть. Есть замыкающий, размыкающий, переключающий контакты. Установка розеток с заземлением обязательна при включении сложной бытовой техники типа стиральной или посудомоечной машины , духовки и т. Исключение — трасса прохождения кабелей по участку, подвод электричества к дому. Различие — положение черты на изображении клавиши. Условные обозначения радиоэлементов в чертежах Знание условных графических элементов поможет вам прочесть практически любую схему — какого-нибудь устройства или электропроводки. Как изображают выключатели, переключатели, розетки На некоторые виды этого оборудования утвержденных стандартами изображений нет. Например, А Бывает, что нижняя часть изображения закрашена черным темным. Буквенные обозначения элементов на схемах: основные и дополнительные В таблице выше приведены международные обозначения. Обозначения розеток и выключателей на чертежах Проект внутреннего электроснабжения — совокупность схем и чертежей силовых розеточных сетей и сети освещения.
Символы и УГО на однолинейных схемах электроснабжения помогают проектировщикам и монтажникам без применения дополнительных манипуляций правильно читать графические чертежи. Различие — положение черты на изображении клавиши. В данных документах применяются позиционные обозначения элементов, то есть указывается их место расположения на плате, способ и очередность монтажа. Общие правила построения обозначений контактов 1. В помещения с нормальными условиями эксплуатации ставят выключатели с IP20, может до IP
Примерно так же обстоит дело и с катушками реле и контакторов. Коммутационные устройства на схемах должны быть изображены в положении, принятом за начальное, при котором пусковая система контактов обесточена. Вполне возможно, в ближайшее время это вопрос будет урегулирован. Каждое из обозначений можно применять в определенных случаях.
Условные обозначения катушек контакторов и реле разных типов импульсная, фотореле, реле времени В данном случае запомнить проще, так как есть довольно серьезные отличия во внешнем виде дополнительных значков. На однолинейных изображены только силовые цепи, а управление и контроль прорисованы на отдельном листе. Принципиальная схема детализирует устройство Монтажная. К ним относят логические элементы, интегральные схемы аналоговые и цифровые, устройства задержки и хранения информации. Условные обозначения электрооборудования на планах
Виды электрических схем
Все схемы разработаны и используются в полном соответствии с ГОСТами. В 2011г. вышла новая редакция документа ГОСТ 2.702-2011 под названием «ЕСКД (единая система конструкторской документации). Правила выполнения электрических схем». Этот документ дополнен и принят к исполнению с 1 января 2012 г. Также можно воспользоваться учебником для студентов по специальности «электроснабжение»
По ГОСТу схемы делятся на 8 типов, но начинающему мастеру будет достаточно трех: принципиальной, функциональной и монтажной схем. Рассмотрим отдельно каждую.
Принципиальная схема как основа устройства электросети.
Схема представляет собой перечень условных обозначений, без которых очень сложно понять устройство электрических сетей. Перед разбором схемы электрику необходимо:
- сопоставить чертеж и схематические изображения, найти их на документе;
- определить род тока (постоянный, переменный, трехфазный) и найти источник питания ведущих узлов;
- найти устройства защиты, определить последовательность действий устройств при запуске, остановке или возможном замыкании электроцепи.
Таким путем специалисту проще сделать заключение о всех процессах, протекающих в звеньях цепи. Если ему требуется начертить только силовые линии, будет достаточно линейной схемы, а для всех видов цепей понадобится полная. Если схема непростая, допустим, в ней указаны резервирующие цепи, электрик может воспользоваться оперативным описанием коммутаций, актуальных на сегодняшний день.
Функциональная схема
В этом типе схем указываются только основные блоки и узлы. Это дает электрику представление о работе системы в целом, о том, как все элементы связаны между собой. Для жилых домов такие схемы обычно не составляют, они носят типовой характер. По ГОСТу все элементы и устройства должны быть нанесены совмещенным или разнесенным способом. В некоторых случаях схему можно упрощать.
Монтажная схема
В ряде документов ее также называют схемой соединений. Монтажная схема — это план помещения, с указанием всех устройств: розеток, выключателей, светильников. В ней проставлены буквенно-цифровые коды, согласно которым можно понять принципы подключения. В ней можно указать длину цепей и рекомендуемые значения. Монтажная схема является хорошей подсказкой для начинающих. Этой же схемой руководствуются при установке бытовых приборов.
При создании своих проектов нужно обязательно руководствоваться ГОСТом 2.702-2011. В главном документе прописаны графические и буквенные символы, которые рассмотрим ниже.
Как соединяются радиоэлементы в схеме
Итак, вроде бы определились с задачей этой схемы. Прямые линии — это провода, либо печатные проводники, по которым будет бежать электрический ток. Их задача — соединять радиоэлементы.
Точка, где соединяются три и более проводников, называется узлом. Можно сказать, в этом месте проводки спаиваются:
Если пристально вглядеться в схему, то можно заметить пересечение двух проводников
Такое пересечение будет часто мелькать в схемах. Запомните раз и навсегда: в этом месте провода не соединяются и они должны быть изолированы друг от друга. В современных схемах чаще всего можно увидеть вот такой вариант, который уже визуально показывает, что соединения между ними отсутствует:
Здесь как бы один проводок сверху огибает другой, и они никак не контактируют между собой.
Если бы между ними было соединение, то мы бы увидели вот такую картину:

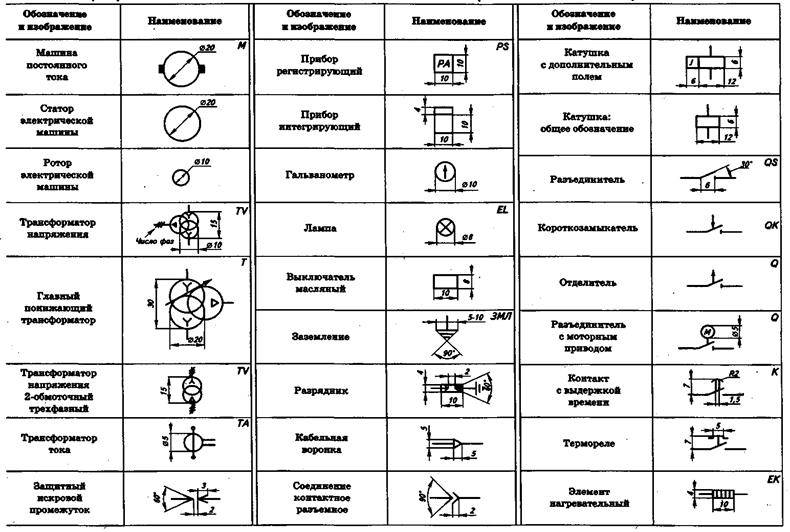

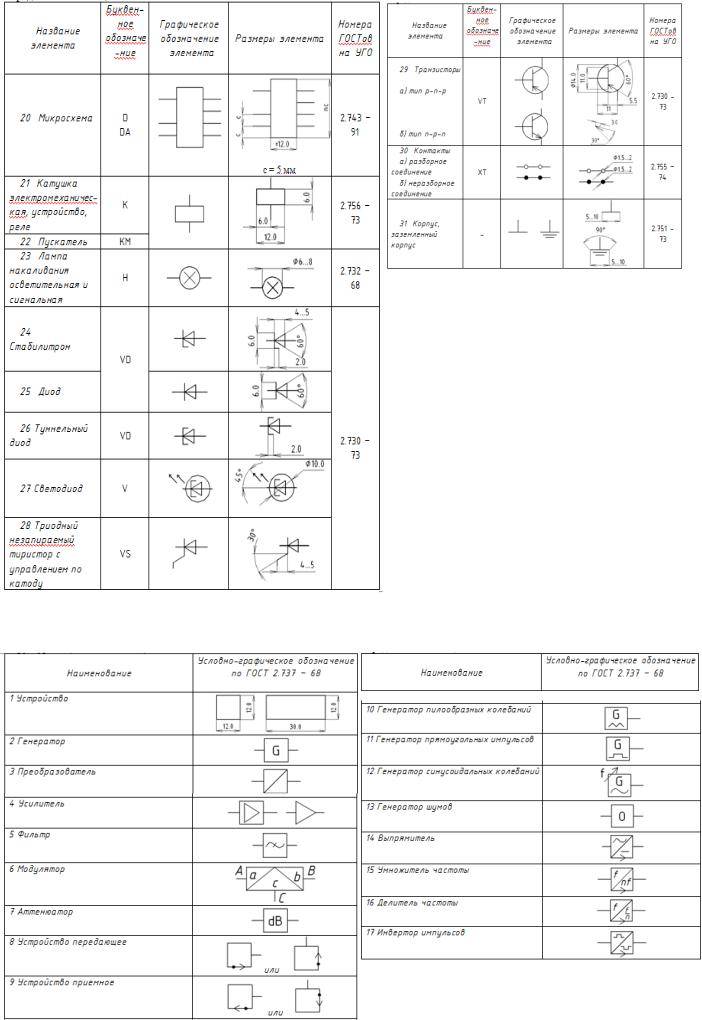

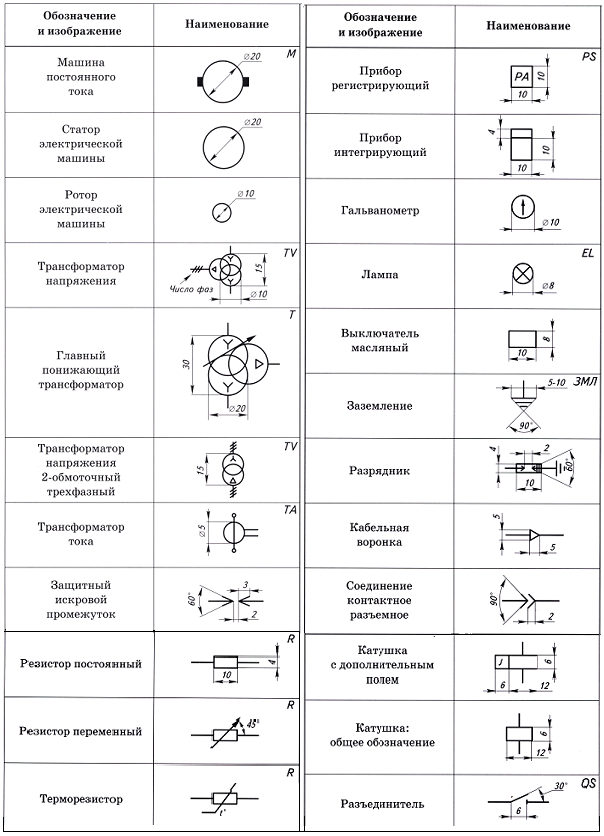

Условные графические обозначения на электросхемах
В связи с тем, что на данный момент существует огромное количество всевозможных элементов электросхем, для каждого из них нужно свое обозначение в виде символов, букв и цифр, а также графических изображений. Чтобы не было разногласий и разночтений, были разработаны нормативные документы, которые недвусмысленно закрепляют за каждым элементом буквенно-цифровое и графическое обозначение. Следующий список включает все основные стандарты условностей:
- ГОСТ 2.710 81 — Требования государственного стандарта к буквенно-цифровым обозначениям различных конструктивных электроэлементов и электроприборов;
- ГОСТ 2.747 68 — Требования к размерным характеристикам графических изображений;
- ГОСТ 21.614 88 — Нормы, которые приняты для планирования монтажа электрооборудования и электропроводки;
- ГОСТ 2.755 87 — Требования по обозначению на схеме контактов, соединений и коммутационного оборудовании;
- ГОСТ 2.709 89 — Стандарт, регулирующий обозначение соединений контактов и проводки;
- ГОСТ 21.404 85 — Требования по обозначению средств автоматизации при описании технических процессов на предприятии.
Чертежи вакуумных приборов
Перед тем, как перейти к обозначениям элементов схем, следует сказать, что и сами схемы имеют буквенное обозначение. Так, структурные схемы обозначаются цифрой 1, функциональные схемы — 2, принципиальные (полные) схемы — 3, монтажные схемы (схемы соединений) — 4, схемы подключения — 5, общие схемы — 6, схемы расположения — 7, а схемы объединения — 0.
Газовый чертеж генератора
По видам обозначения также имеются:
- электрические схемы — Э;
- гидравлические схемы — Г;
- пневматические схемы — П;
- газовые схемы — Х;
- кинематические схемы — К;
- вакуумные схемы — В;
- оптические схемы — Л;
- энергетические схемы — Р;
- схемы деления — Е;
- комбинированные схемы — С.
Вам это будет интересно Пускатель звезда треугольникОптическая схема теодолита
Для всех типов графических документов существуют свои обозначения, которые регулируются специальными государственными стандартами и прочими документами нормативного характера. Например, можно привести основные графические обозначения для некоторых видов электросхем. В функциональных схемах часто обозначаются основные узлы и средства автоматизации.
Таблица функциональных УГО
Согласно картинке, обозначения следующие:
- А — Приборы, которые установлены за электрическим щитом или распределительной коробкой. 1 — основной вид, 2 — допускаемый;
- В — Приборы, которые установлены в пределах электрического щитка или распределительной коробки;
- С — Графическое представление исполнительных механизмов;
- D — Способ влияния исполнительного механизма на орган, который его регулирует в случае отключения питания элемента. Первый вариант — открытие органа регулирования, второй — его закрытие, а третий — отсутствие каких-либо изменений;
- E — Исполнительный механизм с установленным ручным приводом. Такой тип механизма может быть указан также в любом случае из предыдущего пункта списка;
- F — Изображение линий связи: 1 — общая линия, 2 — линия пересечения без соединения, 3 — линия с соединениями.
В однолинейных и полных схемах есть несколько видов обозначений. Ниже будут приведены самые распространенные из них.
Таблица УГО для источников электропитания
На данном изображении приведены следующие виды источников питания:
- А — источники постоянного тока и напряжения. Их полярность определяется знаками «+» и «-» на разных сторонах;
- B — переменное напряжение;
- C — переменное и постоянное напряжение, которое используется в устройстве, которое может работать ото всех типов электроэнергии;
- D — Источник питания аккумуляторного или гальванического типа;
- E — Схематическое изображение батареи или аккумулятора, который состоит из нескольких элементов питания.
УГО электромеханических устройств
Обозначения электромеханических элементов и устройств включает в себя:
- А — Катушки электрических приборов, к которым относятся реле, магнитные пускатели и так далее;
- В — графические обозначения для воспринимающих частей тепловых элементов;
- С — Катушка прибора с блокировкой механического типа;
- D — Контактные элементы приборов коммутации, включающие замыкающие, размыкающие и переключающие типы;
- Е — УГО для переключателей и кнопок;
- F — Обозначение рубильника.
Изображение электрооборудования на планах
Согласно ГОСТ 21.210-2014 — документу, регламентирующему условные графические изображения электрооборудования и проводок на планах, есть четкие условные обозначения для каждого вида электрических устройств и связующих их звеньев: проводок, шин, кабелей. Распространяются они для каждого вида оборудования и недвусмысленно определяют его на схеме в виде графического или буквенно-численного условного обозначения.
Вам это будет интересно Редактор для рисования схем
В документе приведены представления для:
- Электрооборудования, электротехнических устройств и электроприемников;
- Линий проводок и токопроводов;
- Шин и шинопроводов;
- Коробок, шкафов, щитов и пультов;
- Выключателей, переключателей;
- Штепсельных розеток;
- Светильников и прожекторов.
Электрооборудование, электротехнические устройства и электроприемники
К категории электрооборудования относятся: силовые трансформаторы, масляные выключатели, разъединители и отделители, короткозамыкатели, заземлители, автоматические быстродействующие выключатели и бетонные реакторы.
К электротехническим устройствам и приемникам относятся: простейшие электротехнические устройства, общие электрические аппараты с двигателями, электроустройства, работающие на электроприводе, приборы с генераторами, приборы представляющие собой двигатели и генераторы, трансформаторные устройства, конденсаторные и комплектные установки, аккумулирующая аппаратура, нагревательные элементы электрического типа. Их обозначения представлены на картинке ниже.
Линии проводок и токопроводов
К данной категории относятся: линии проводки, цепи управления, линии напряжения, линии заземления, провода и кабеля, а также их возможные виды проводки (в лотке, под плинтусом, вертикальная, в коробе и т.д). В таблицах ниже представлены основные обозначения для этой категории.
Линии проводок представляют собой кабеля и провода, способные передавать электроэнергию на достаточно большие расстояния. Токопроводами же чаще всего называют электротехнические устройства, способные передавать электричество на небольшое расстояние. Например, от генератора тока к трансформатору и так далее.
Шины и шинопровода
Шинопроводы представляют собой кабельные устройства, которые состоят из проводниковых элементов, изоляции и распределителей, которые передают и распределяют электроэнергию в производственных помещениях. Условные обозначения шин и шинопроводов представлены на картинке ниже.
Выключатели, переключатели и штепсельные розетки
Сюда входят и штепсельные розетки.
Все эти элементы используют для переключения, включения и отключения электрических цепей.
Это может быть освещение или изменение напряжения. Следующие таблицы содержат основные обозначения для такого типа электроэлементов.
Обновленная версия ГОСТ содержит изображения светильников с лампами люминесцентными и светодиодными.
УГО электромашин
Приведем несколько примеров, отображения электрических машин (далее ЭМ) в соответствии с действующим стандартом.
Описание обозначений:
A – трехфазные ЭМ:
- Асинхронные (ротор короткозамкнутый).
- Тоже, что и пункт 1, только в двухскоростном исполнении.
- Асинхронные ЭМ с фазным исполнением ротора.
- Синхронные двигатели и генераторы.
B – Коллекторные, с питанием от постоянного тока:
- ЭМ с возбуждением на постоянном магните.
- ЭМ с катушкой возбуждения.
УГО трансформаторов и дросселей
С примерами графических обозначений данных устройств можно ознакомиться на представленном ниже рисунке.
Описание обозначений:
- А – Данным графическим символом могут быть обозначены катушки индуктивности или обмотки трансформаторов.
- В – Дроссель, у которого имеется ферримагнитный сердечник (магнитопровод).
- С – Отображение двухкатушечного трансформатора.
- D – Устройство с тремя катушками.
- Е – Символ автотрансформатора.
- F – Графическое отображение ТТ (трансформатора тока).
Изображение электрооборудования на планах
Согласно ГОСТ 21.210-2014 — документу, регламентирующему условные графические изображения электрооборудования и проводок на планах, есть четкие условные обозначения для каждого вида электрических устройств и связующих их звеньев: проводок, шин, кабелей. Распространяются они для каждого вида оборудования и недвусмысленно определяют его на схеме в виде графического или буквенно-численного условного обозначения.
В документе приведены представления для:
- Электрооборудования, электротехнических устройств и электроприемников;
- Линий проводок и токопроводов;
- Шин и шинопроводов;
- Коробок, шкафов, щитов и пультов;
- Выключателей, переключателей;
- Штепсельных розеток;
- Светильников и прожекторов.
Электрооборудование, электротехнические устройства и электроприемники
К категории электрооборудования относятся: силовые трансформаторы, масляные выключатели, разъединители и отделители, короткозамыкатели, заземлители, автоматические быстродействующие выключатели и бетонные реакторы.
Таблица УГО для электрооборудования
К электротехническим устройствам и приемникам относятся: простейшие электротехнические устройства, общие электрические аппараты с двигателями, электроустройства, работающие на электроприводе, приборы с генераторами, приборы представляющие собой двигатели и генераторы, трансформаторные устройства, конденсаторные и комплектные установки, аккумулирующая аппаратура, нагревательные элементы электрического типа. Их обозначения представлены на картинке ниже.
УГО для электротехнических устройств
Линии проводок и токопроводов
К данной категории относятся: линии проводки, цепи управления, линии напряжения, линии заземления, провода и кабеля, а также их возможные виды проводки (в лотке, под плинтусом, вертикальная, в коробе и т.д). В таблицах ниже представлены основные обозначения для этой категории.
Первая таблица обозначений для линий проводок
Линии проводок представляют собой кабеля и провода, способные передавать электроэнергию на достаточно большие расстояния. Токопроводами же чаще всего называют электротехнические устройства, способные передавать электричество на небольшое расстояние. Например, от генератора тока к трансформатору и так далее.
Вторая таблица обозначений для линий проводок
Третья таблица обозначений для линий проводок
Четвертая таблица обозначений для линий проводок
Шины и шинопровода
Шинопроводы представляют собой кабельные устройства, которые состоят из проводниковых элементов, изоляции и распределителей, которые передают и распределяют электроэнергию в производственных помещениях. Условные обозначения шин и шинопроводов представлены на картинке ниже.
Обозначение шин и шинопроводов
Коробки, шкафы, щитки и пульты
Среди коробок можно выделить ответвительные, вводные, протяжные, зажимные. Щитки бывают лабораторными, освещения обычного и аварийного освещения, автоматы. Все эти элементы нужны для распределения электроэнергии между отдельными участками цепи и приборами. Условие обозначения этих элементов представлены на картинке.
УГО щитков и пультов управления
Выключатели, переключатели и штепсельные розетки
Сюда входят и штепсельные розетки.
Первая таблица обозначений для переключателей
Все эти элементы используют для переключения, включения и отключения электрических цепей.
Вторая таблица обозначений для переключателей
Это может быть освещение или изменение напряжения. Следующие таблицы содержат основные обозначения для такого типа электроэлементов.
Третья таблица обозначений для переключателей
Светильники и прожектора
Множество цепей имеют в наличии светильники, прожекторы и другие осветительные элементы. Они нужны не только для сигнализации определенных состояний цепи, но и для освещения некоторых случаях.
УГО светильников
Аппаратов контроля и управления
К таким устройствам относятся счетчики, запрограммированные устройства, измерительные приборы, манометры, терморегуляторы и реле времени. Их основным элементом являются чувствительные к определенным факторам датчики.
Условные обозначения аппаратов управления
Обозначения они имеют следующие.
Условные обозначения аппаратов управления продолжение
В статье нельзя уместить графические и буквенно-числовые обозначения всех электрических приборов и элементов, но самые часто используемые были подробно рассмотрены. Также была описана документация ГОСТ схематического графического обозначения электрических элементов на схемах различных видов и типов, а также их расшифровка.
Графические обозначения в электрических схемах
В части графических обозначений в электрических схемах ГОСТ 2.702-2011 ссылается на три других ГОСТ:
- ГОСТ 2.709-89 «ЕСКД. Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах».
- ГОСТ 2.721-74 «ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения»
- ГОСТ 2.755-87 «ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения».
Условные графические обозначения (УГО) автоматов, рубильников, контакторов, тепловых реле и прочего коммутационного оборудования, которое используется в однолинейных схемах электрических щитов, определены в ГОСТ 2.755-87.
Однако, обозначение УЗО и дифавтоматов в ГОСТ отсутствует. Думаю, в скором времени он будет перевыпущен и обозначение УЗО будет добавлено. А пока, каждый проектировщик изображает УЗО по собственному вкусу, тем более, что ГОСТ 2.702-2011 это предусматривает. Достаточно привести обозначение УГО и его расшифровку в пояснениях к схеме.
Дополнительно к ГОСТ 2.755-87 для полноты схемы понадобится использование изображений из ГОСТ 2.721-74 (в основном для вторичных цепей).
Все обозначения коммутационных аппаратов построены на четырех базовых изображениях:
с использованием девяти функциональных признаков:
| Наименование | Изображение |
| 1. Функция контактора | |
| 2. Функция выключателя | |
| 3. Функция разъединителя | |
| 4. Функция выключателя-разъединителя | |
| 5. Автоматическое срабатывание | |
| 6. Функция путевого или концевого выключателя | |
| 7. Самовозврат | |
| 8. Отсутствие самовозврата | |
| 9. Дугогашение | |
| Примечание: Обозначения, приведенные в пп. 1 — 4, 7 — 9, помещают на неподвижных контактах, а обозначения в пп. 5 и 6 — на подвижных контактах. |
Основные условные графические обозначения, используемые в однолинейных схемах электрических щитов:
| Наименование | Изображение |
| Автоматический выключатель (автомат) | |
| Выключатель нагрузки (рубильник) | |
| Контакт контактора | |
| Тепловое реле | |
| УЗО | |
| Дифференциальный автомат | |
| Предохранитель | |
| Автоматический выключатель для защиты двигателя (автомат со встроенным тепловым реле) | |
| Выключатель нагрузки с предохранителем (рубильник с предохранителем) | |
| Трансформатор тока | |
| Трансформатор напряжения | |
| Счетчик электрической энергии | |
| Частотный преобразователь | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления автоматически | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вторичного нажатия кнопки | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вытягивания кнопки | |
| Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством отдельного привода (например, нажатия кнопки-сброс) | |
| Контакт замыкающий с замедлением, действующим при срабатывании | |
| Контакт замыкающий с замедлением, действующим при возврате | |
| Контакт замыкающий с замедлением, действующим при срабатывании и возврате | |
| Контакт размыкающий с замедлением, действующим при срабатывании | |
| Контакт размыкающий с замедлением, действующим при возврате | |
| Контакт замыкающий с замедлением, действующим при срабатывании и возврате | |
| Катушка контактора, общее обозначение катушки реле | |
| Катушка импульсного реле | |
| Катушка фотореле | |
| Катушка реле времени | |
| Мотор-привод | |
| Лампа осветительная, световая индикация (лампочка) | |
| Нагревательный элемент | |
| Разъемное соединение (розетка):гнездоштырь | |
| Разрядник | |
| Ограничитель перенапряжения (ОПН), варистор | |
| Разборное соединение (клемма) | |
| Амперметр | |
| Вольтметр | |
| Ваттметр | |
| Частотометр |
Обозначения проводов, шин в электрических щитах определяется ГОСТ 2.721-74.
| Наименование | Изображение |
| Линия электрической связи, провода, кабели, шины, линия групповой связи | |
| Защитный проводник (PE) допускается изображать штрихпунктирной линией | |
| Графическое разветвление (слияние) линий групповой связи | |
| Пересечение линий электрической связи, линий групповой связи электрически не соединенных проводов, кабелей, шин, электрически не соединенных | |
| Линия электрической связи с одним ответвлением | |
| Линия электрической связи с двумя ответвлениями | |
| Шина (если необходимо графически отделить от изображения линии электрической связи) | |
| Ответвление шины | |
| Шины, графически пересекающиеся и электрически не соединенные | |
| Отводы (отпайки) от шины |
Разновидности и типы электрических схем
По стандарту ГОСТ 2.702-2011, документы этого типа должны содержать условные обозначения компонентов изделия, которое действует с помощью электроэнергии. Домашнему мастеру для решения типовых задач достаточно изучить 3 вида схем:
- функциональную;
- принципиальную;
- монтажную.
«Структурные» и другие модификации чертежей применяют в комплекте документации для крупных объектов.
Функциональная
Этот вид схем используют для пояснения принципов работы системы. Функциональный элемент отмечают крупным прямоугольником. Внутри вписывают назначение блока: управление, согласование или др. Стрелки входов и выходов дополняют пояснениями о цепях питания, периферийном оборудовании.
Принципиальная
На этом чертеже указывают графическими обозначениями отдельные элементы, устройства, взаимные связи. При проектировании силовых линий можно применить сравнительно простую однолинейную схему. Принципиальную — используют для разработки сложных систем, содержащих разные виды цепей и приборов.
Монтажная
Этот документ упрощает выполнение монтажных работ. На схеме указывают не только типы компонентов, но и расстояния между ними. Сведения о длине цепей можно использовать для приобретения кабельной продукции. Специальными пометками обозначают особенности крепления, номиналы, последовательность рабочих операций.
Карты напряжений и сопротивлений
Картой (диаграммой) напряжений называют чертеж, на котором рядом с отдельными деталями и их выводами указывают величины напряжений, характерных для нормальной работы прибора. Напряжения ставят в разрывах стрелок, показывающих, в каких местах необходимо производить измерения. На карте сопротивлений указывают значения сопротивления, характерные для исправного прибора и цепей.
