Установка кронштейнов на стену
В основном кронштейн крепят при помощи пластиковых дюбелей 12х80(мм) или металлических анкерных болтов.
В зависимости от выбранного вами крепежа, не забудьте взять с собой соответствующий ключ.
Прикладываем кронштейн к стенке с таким расчетом, чтобы будущей антенне ничего не мешало. В свою очередь ваша антенна тоже не должна стать помехой сигналу для уже установленных соседних антенн.
Старайтесь выбирать крепкую и надежную поверхность стены. Расстояние от угла стены до болтов должно быть достаточным, чтобы при затягивании болтов угол не раскололся. Размечаем карандашом отверстия для кронштейна. В зависимости от выбранного крепежа, сверлим отверстия в стене нужного диаметра, на глубину, немного большую, чем длина дюбеля или анкера.

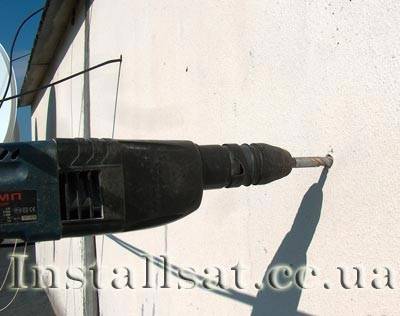

Вставляем дюбели в полученные отверстия и забиваем их молотком.

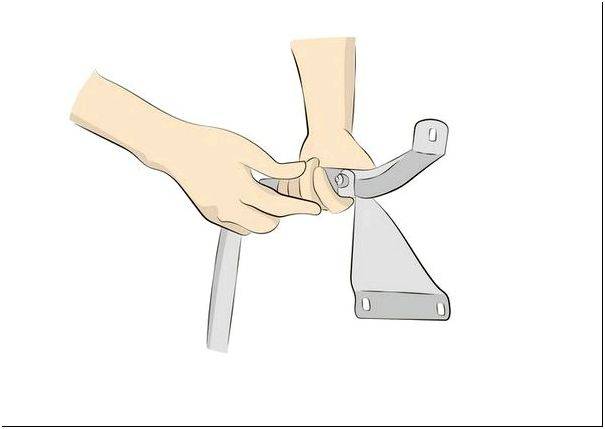

Прикручиваем кронштейн к стене. Проверьте надежность крепления кронштейнов, приложив к ним некоторое усилие, нужно учитывать, что антенны имеют хорошую парусность и кронштейны постоянно испытывают вибрацию. Естественно, после хорошего ветра антенна должна остаться в первоначальном положении.
Как настроить спутниковую антенну самому?
Для настройки спутниковой тарелки понадобятся такие инструменты.
— Удлинитель на три розетки.
— Дрель или перфоратор со сверлом нужного диаметра для крепления кронштейна анкерами или дюбелями.
— Ключи гаечные 13мм. и 10мм.(желательно два)
— Отвертка крестовидная.
— Молоток.
— Изоленту или пластиковые стяжки.
— Собираем антенну тщательно затягиваем болты, не забываем шайбы и граверы.
— К держателю конвертеров прикручиваем два мультифида (один справа, второй слева от центра антенны ) вмести с тремя конвертерами. Сильно не затягиваем. Крепление антенны тоже сильно не затягиваем.
— Крепим кронштейн к стенке и вешаем антенну что бы она глядела на юг, юго-восток, можно подсмотреть у соседа.
— Протягиваем удлинитель и берем с собой телевизор и тюнер. Соединяем телевизор, приемник и антенный центральный конвертер (один, напрямую к ресиверу) . Еще на земле можно попробовать выловить нужный спутник, если сомневаетесь в приеме (так как в направлении приема может быть преграда, дерево и т.п. ) .
Сейчас продаваемые тюнеры продают с уже прошитыми каналами и нет необходимости их сканировать и сортировать, а нам настроить проще . Для этого включаем телевизор и спутниковый приемник, включаем нужный канал (к примеру 2+2) на астре (бывший сириус), так как этот спутник будем настраивать в фокусе (центре) антенны. Нажимаем кнопку info на пульте, предварительно вставив в него батарейки, видим две шкалы. (Для новичков — самый сложный процесс). Если нужных каналов не спутнике нет, а мы имеем определенные частоты. Вбиваем их, если они еще не прописаны, и прям в редактировании частот транспондера смотрим на нужные шкалы сигнала мощность и качество.
Прежде всего перед началом процесса следует правильно подобрать место установки спутниковой антенны. Нам нужно учесть несколько факторов. Для приема радиосигнала сигнал со спутника должен попадать на принимающее зеркало и ничего при этом не должно ему мешать.
В приведенном примере на нижних этажах приему будут мешать деревья и соседний дом. По этому установку спутниковой антенны нужно делать выше, в большинстве случаев проще всего на крыше.
Очень важно хорошо зачистить кабель и безошибочно присоединить F коннектор. Что бы не било короткого замыкания оплетки и центральной жилы, иначе можно и испортить ресивер
Начало установки производим из подключения кабеля к конвертеру в фокусе (по центру) и спутниковому ресиверу.
Важно в спутниковом ресивере подключить кабель к нужному выходу LNB_IN
Иногда бывают ошибки.
Можно подключить всю сборку и настроить порты дисека, но так будет сложней. После подключения всех проводов подключаем и питание 220 вольт и переходим к процессу настройки спутника.
Плавно наклоняем антенну вверх — вниз, вправо — влево, в направлении — как у соседа (ориентировочно на юг). Должен попасть в прием нужный канал — будет звук и изображение, но это не главное. Засветятся шкалы , по них и будем ориентироваться.
Достигаем максимальных показателей, надаем предпочтения шкале качество сигнала. Можно покрутить конвертер в креплении за и против часовой стрелки, а так же вперед и назад. Когда результат нас удовлетворит, нажимаем exit и переключаем по другим каналам этого спутника, проверяем их уровень приема (info). Если все в норме, то можно затянуть болты крепления антенны, а потом конвертера. Конвертер желательно подстроить прокручивая его вправо-влево, а так же двигая его вперед-назад в креплении — мультифиде.
Следует учесть что при затягивании болтов сигнал может уходить. Поэтому закручиваем равномерно но сильно, что бы антенна не колебалась от ветра.
Теперь антенна настроена и остается только настроить конвертеры в мультифидах. Для этого отсоединяем кабель от центрального конвертера и присоединяем по очереди к нужным головкам в мультифидах. На тюнере включаем каналы с того спутника что надо настроить и нажимаем info. Тоже двигаем не сильно прикрепленным конвертером вверх — вниз, вправо -влево до достижения нужного результата и затягиваем болты.
Запускаем сканирование каналов
Если все подключено правильно, антенна направлена в нужную сторону, пора приступить к настройке каналов. Для этого запускаем оборудование, после чего выполняем следующие действия:
Заходим в меню, переходим в категорию «Качество сигнала», активируем автоматическое сканирование каналов.
На этом этапе необходимо осторожно переместить антенну, чтобы найти идеальное положение для приема сигнала. Следует отметить, что его нужно сдвинуть буквально на несколько миллиметров, после чего подождать 10-15 секунд, чтобы оборудование обработало изменения.
Как только качественный сигнал будет записан, ресивер быстро найдет все доступные каналы
Осталось только сохранить найденные трансляции.
Теперь можно смело сказать, что настройка Триколора завершена.
Что необходимо для спутникового телевидения
После того, как вы определили с какого спутника будете принимать сигнал, и будут ли это открытые каналы или же это будет непосредственно оператор спутникового ТВ, вы можете приобретать оборудование для приёма спутникового сигнала.
В комплект спутникового оборудования входят
- Ресивер (тюнер) – устройство которое принимает, декодирует и преобразует сигнал для просмотра на телевизоре.
- Антенна (тарелка) – предназначена для приёма сигнала со спутника, именно от самой антенны спутниковый сигнал отражается и направляется в конвектор.
- Конвектор (голова) – необходим для приёма отражающегося от антенны сигнала со спутника, где сигнал конвертируется и передаётся в ресивер.
- Кронштейн – металлическая конструкция которая крепится к стене, и затем на которую крепится сама антенна.
- Кабель – телевизионный коаксиальный кабель, который соединяет конвектор с ресивером.
- DiSEq – если вы будете на одном ресивере принимать сигнал с нескольких спутников, то для соединения конвекторов в один кабель используется дисек.
- F-ки – коннекотры которые служат для соединения кабеля с другим спутниковым оборудованием.
- Соединительный кабель между ресивером и телевизором – тюльпаны, SCART или HDMI-кабель.
Ресивер
Антенна
Что касается спутниковых антенн, то единственное, на что необходимо ориентироваться при покупке – это её диаметр. Для того, чтобы принимать сигнал с большинства спутников, достаточно антенны диаметром в 90 см. Если же приём сигнала на антенну планируется с нескольких спутников, то диаметр антенны зависит от градусного расстояния спутников друг от друга.
Конвектор
От спутника зависит поляризация конвектора: круговая или линейная. Например, для приёма сигнала со спутника Eutelsat 36 (Триколор-ТВ и НТВ-Плюс для жителей европейской части России) нужен конвектор с круговой поляризацией.
Если вы планируете просмотр спутникового телевидения на двух телевизорах (телевизоре и компьютере), то для подключения двух ресиверов приобретайте конвектор с двумя выходами.
Кронштейн
Кронштейн должен крепиться на три или четыре анкера. Длина ножки должна быть таковой, чтобы вы могли свободно повернуть антенну в нужном направлении и она не упиралась в стену.
Мультифид
Для крепления нескольких конвекторов на антенне используйте мультифид.
Выбор конвертора
Последующий шаг – выбор конвертора. Конвертор – это та «головка», которая преобразовывает сигнал от спутника, отлично «пробивающий» атмосферу, в сигнал для ресивера, который рядовая электроника может обрабатывать без особенных сложностей.
Конверторы бывают 3-х типов: с радиальный поляризацией, с переключаемой H-V и с фиксированной. 1-ые – менее чувствительные, но могут принимать хоть какой сигнал. Последние – самые чувствительные, но для приема сигналов с разной поляризацией их нужно поворачивать на 90 градусов. В обыденных критериях приема лучше использовать конвертор радиальный либо переключаемый.
Чувствительность, уровень собственных шумов и стабильность частоты гетеродина (от которых значительно зависит уровень и качество сигнала), также защищенность конвертора от погодных воздействий (он ведь снаружи) очень изменяются от модели к модели и от производителя к производителю. Определенную модель, подходящую по стоимости, лучше выбирать по советам торговца антенны и отзывам опытнейших абонентов.
Очередность монтажа спутниковой антенны относительно угла места
Установка спутниковой антенны собственными силами: материалы для установки
- накидные гаечные ключи на 10 (используются при собирании антенны, и еще для фиксирования тарелки по углу места);
- рожковый ключ на 10 (применяется при собирании);
- ключ на 13, Г-образный торцевой (применяется во время установки антенны по азимуту);
- разводной ключ (применяется, если тарелка закрепляется на анкерные болты);
- отвертка крестовая;
- пассатижи (используются при обрезке коаксиального кабеля, и еще хомутов из пластика);
- перфаратор SDS-plus (применяется когда происходит сверление отверстий для крепления в стене);
- буры для перфоратора d=12 мм, длина ? от 120 до 180 мм;
- удлинитель;
- ремонтный магнитный уровень;
- маленький телевизор с низкочастотным входом (применяется на случай, когда нет рядом сатфаиндеров Openbox SF-10, SF-20 или SF-30);
- спутниковый ресивер;
- изоляционная лента;
- хомуты из ПВХ (применяют при крепеже кабеля);
- 40 см пластиковой гофрированной трубы d=10 мм (применяется при организации защиты кабеля от перетирания на спуске с крыши);
- винты с головкой под ключ (6 шт.) на 13 с дюбелями из пластика, длина ? 60-80 мм;
- толстые и широкие железные шайбы d=30/50 мм – порядка 4-8 шт. (используются при выравнивании).
Собрать спутниковую тарелку можно по правилам — правила установки прилагаются к каждому изделию.
Шаг 4 — Закрепление опоры
Зафиксировать спайдерный крепеж. Подбор элементов крепления (анкеров, гаек, саморезов) должен быть построен на возможной ветровой нагрузке и материале стен, на которую выполняется установка.
Шаг 5 — Отмечаем крепление к телу опоры
Установить конвертеры в держателе в положении разъемом вниз: атмосферная влага после того как произошла установка не должна попадать вовнутрь конвертеров.
Шаг 6 — Закрепляем спайдерный крепеж к тарелке
Подсоединить провод к конвертерам применяя F-разъёмы.
Процесс установки F-разъемов

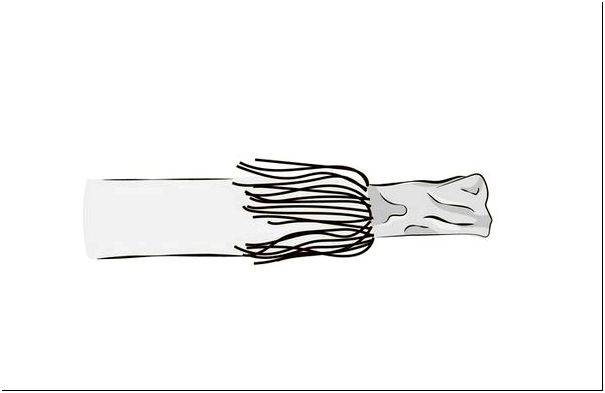

Снимают верхнюю кабельную изоляцию приблизительно на 15 мм. Главное при этом не повредить экранирующую оплетку.
Шаг 7 — Снимаем верхнюю кабельную изоляцию
Экранирующую оплетку располагают вдоль кабеля.
Шаг 8 — Располагаем вдоль кабеля экранирующую оплетку
Фольгу располагают вдоль экранирующей оплетки. Снимают слой внутренней изоляции приблизительно на 10 мм.
Шаг 9 — Снимаем слой внутренней изоляции
Разъем накручивают до конца. Центральный проводник не должен поддерживать разъем более чем на 2 мм. Если его длина превосходит 2 мм, избытки откусывают. Загерметизировать F-разъемное сочетание. В первую очередь сделать герметизацию изолентой в 2 слоя по всей длине. Сверху ленты наносят слой герметика (лучше применять силикон).
Шаг 10 — Накручиваем на провод разъем (до конца)
Закрепить провод к дуге держателя конвертера тарелки с помощью хомутов из пластика или изоленты.
Шаг 11 — Установить конвертеры в держателе в положении разъемом вниз: атмосферная влага после того как произошла установка не должна попадать вовнутрь конвертеров
Шаг 12 — Крепим конвертеры на тарелке
Шаг 13 — Вид смонтированной антенны без провода и конвертора
Антенну установить на спайдерный крепеж. Натянуть регулировочные гайки, чтобы после того как произошла установка было возможно ее переместить с маленьким усилием по горизонтали и вертикали.
Шаг 14 — Установить спайдерный крепеж на поверхность стены
Если калибровка тарелки относительно положения спутника в ваши планы не входила, можно поставить антенну с мотоподвесом, выполняющим подстройку под размещение спутника автоматично.
Шаг 15 — Подсоединить провод к конвертерам применяя F-разъёмы
Шаг 16 — Антенну установить на спайдерный крепеж. Натянуть регулировочные гайки, чтобы после того как произошла установка было возможно переместить антенну с маленьким усилием по горизонтали и вертикали. Проверяем фиксацию крепления опоры к тарелке. Около антенны нужно оставить запас кабеля длиной в 1 м, закрепив его на кронштейне
Провод закрепляют к спайдерному крепежу, применяя хомуты из ПВХ или изоленту.
Шаг 17 — Установка кабеля на антенну
Ресивер и оборудование
А вот от модели ресивера в бытовых критериях качество и уровень сигнала практически не зависят. Здесь необходимо ориентироваться на сервисные функции и стоимость. Одно только условие: если вы собираетесь глядеть ТВ «в цифре» с HD-качеством, у ресивера должен быть выход Ethernet (разъем компьютерной сети). О сопоставимости эталонов можно не хлопотать: все современные сетевые устройства «понимают» все общеупотребительные протоколы обмена данными без дополнительных пояснений.
Из дополнительного же оборудования необходимо приобрести DiSEqC – коммутатор питания конвертеров. Бытовой ресивер (кстати, по-русски ресивер – приемник; кальку с британского делают, чтоб не путать с радиоприемниками) обеспечивает питанием один конвертор; для перехода со спутника на спутник необходимо переключать питание на подобающую «головку».
Установка антенны

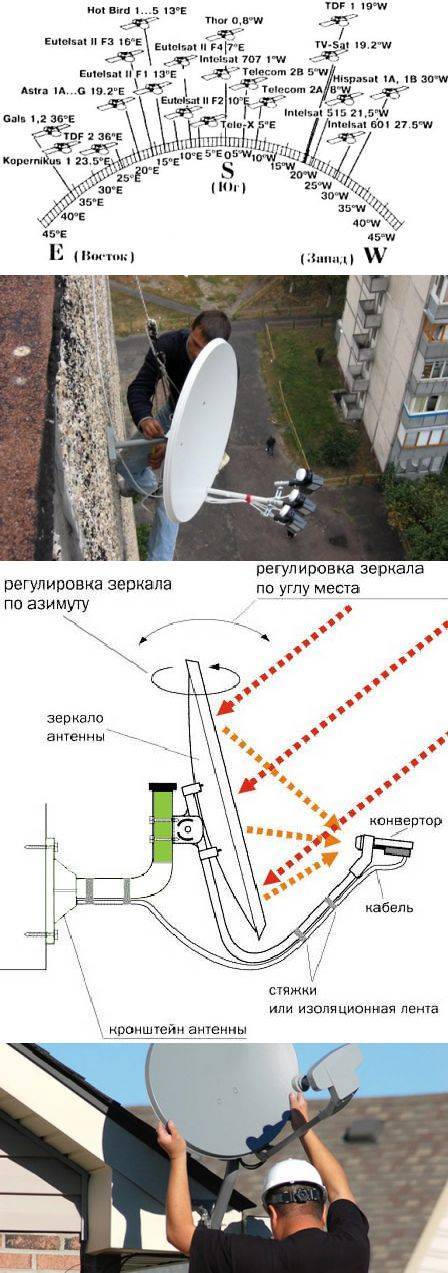

Какой должна быть верная установка спутниковой тарелки, видно на рисунке. Принципиальное событие: монтажная часть («шея») трубостойки (выделена зеленоватым) должна быть строго вертикальной в 2-ух плоскостях. По другому юстировка антенны перевоплотится в длинный истязающий труд.
Место для установки антенны необходимо выбирать кропотливо. В створе зеркала не должно быть ничего, даже оконного стекла. Створ зеркала не совпадает с его геометрической осью: для спутникового приема употребляются зеркала косого падения. Куда по сути «смотрит» створ зеркала, также видно на рисунке. То, что с места установки антенны должна просматриваться южная часть небосвода, пояснений не просит.
Если вы живете в личном доме, не поленитесь поднять антенну повыше. Подъем антенны на 10 м уменьшает запыленность воздуха вокруг нее в два раза, что очень сказывается на качестве приема.

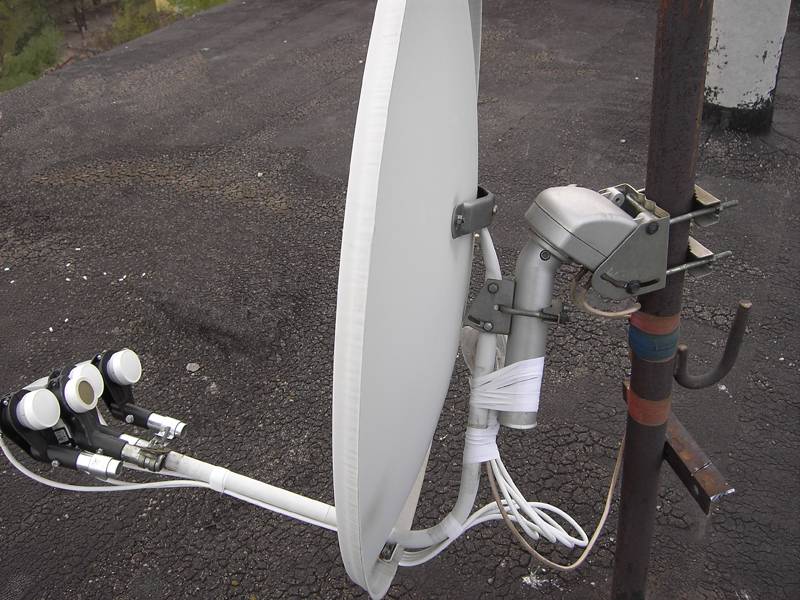

Поначалу устанавливается одна только трубостойка. Набор из зеркала, его регулируемого крепления, кронштейна и конвертора собирается дома – так удобнее сначала выверять вертикальность трубостойки.
Крепление спутниковой антенны с стенке нельзя делать шурупами в пластмассовых дюбелях – антенна с течением времени «уйдет». Необходимо использовать цанговые шпильки длиной более 200 мм и поперечником более 8 мм, на их надевают опорную плиту и закрепляют гайками с контргайками.
Настройка антенны
Чтобы настроить антенну, необходимо рассчитать азимут спутников и угол подъема. Вычислить их поможет обыкновенный компас и формула. Чтобы не морочить голову, разработчики придумали программы-приложения для смартфона, например, Satfinder. Калькулятор азимутов можно с легкостью отыскать в интернете вместе с картой примерных координат спутников относительно вашей местности. Также поисковик поможет вам с точными координатами вашего населенного пункта. Все полученные водные данные нужно внести в формулу, и программа расскажет вам об азимуте и угле наклона вашей антенны.
У вертикально стоящих офсетных тарелок угол искривления уже есть, его значение можно найти в инструкции. Закрепите антенну твердо, но чтобы она смогла двигаться с легким усилием, и направьте в сторону спутника с учетом расчетных данных. Для настройки антенны желателен телевизор. DiseqC с тюнером (вход LNB IN) соединяется кабелем. Чаще всего это можно сделать как с помощью SCART–разъема, так и выхода RCA («тюльпан»). Коммутацию с DiseqC необходимо проводить только с выключенным питанием.
Совет. Ручная настройка антенны по отношению к спутникам – дело тонкое. Телевизор на высоту поднимать неудобно, поэтому приспосабливайте гаджеты: телефон, автомагнитолу или планшет, которые совместно с тюнером дадут картинку уже на крыше.
После включения в сеть ресивер должен показать на экране отсутствие сигнала. Для настройки необходимо войти в меню ресивера (как правило, код — 0000) и найти необходимый вам спутник. Настраиваться необходимо на сильный транспондер спутника: обозначьте частоту, поляризацию, укажите символьную скорость, fec. Сильный — это чаще тот, с которого ведет трансляцию нескольких каналов. Если после этих манипуляций до высоких показателей задергались шкалы сигнала — вы высчитали правильно. Теперь нужно лишь немного подрегулировать сигнал, вращая антенну, не более 10 мм по азимуту и углу.
Настроить антенну помогут специальные программы
Если качество оставляет желать лучшего, начинайте поиск вручную. Сектор для этого обычно выбирается таким образом: по углу места +/-10°, по азимуту +/-15°. Вращать необходимо от крайнего угла, делая паузы на 2-3 сек. через 4-5 мм. После успешной «поимки» всех спутников не забудьте изолировать разъемы от внешних факторов (например, резиной) и аккуратно закрепить кабель по пути к тюнеру.
Настройка спутниковой антенны
Необходимо убедиться, что антенна установлена правильно и ориентирована на юг.
Делаем настройки на Sirius. Настройка спутниковых антенн самостоятельно начинается с установки на ресивере частоты 11766 и скорости 27500. Выбираем поляризацию «Н».
Наблюдаем на ресивере две полосы:
- красная – отображает подключение тарелки и сигнала спутника;
- желтая – показывает уровень принимаемого сигнала.
Если антенна подключена правильно, то уровень сигнала достигает 40%. При этом качество сигнала равно нулю.
Подходим к кульминационному вопросу, как самостоятельно настроить спутниковую антенну. Устанавливаем начальное положение антенны до упора влево и вверх.
Затем аккуратно поворачиваем слева направо и контролируем уровень качества сигнала. При его отсутствии опускаем тарелку на 2-3 мм вниз и повторяем процедуру в обратном направлении — справа налево до упора. Проводим данный алгоритм работы до тех пор, пока не появится желтая полоса.
Контролируем наклон тарелки по специально нанесенным цифрам на ее крепеже.
На этом этапе сложно самостоятельно проводить ориентацию тарелки на высоте и одновременно контролировать появление сигнала на ресивере. Поэтому необходимо подключить к работе помощника.
При показателе желтой полосы в пределах 21%, фиксируем позицию.
Проводим более точную настройку
Немного опустив антенну, делаем легкий поворот влево. Если качество сигнала ухудшилось, возвращаемся на исходную позицию. Делаем поворот вправо, а также вверх и вниз.
При достижении сигнала 40% переходим к настройке конвектора. Вращаем сначала по часовой стрелке, а затем против часовой стрелки и добиваемся улучшения сигнала до 65-70%.
Настройка боковых конвекторов
Когда основная тарелка настроена, боковые конвекторы настраивать гораздо легче.
Производим настройку на Amos. На ресивере устанавливаем частоту 10722, скорость 27500 и поляризацию «Н».
Для Hotbird частота составляет 11034, скорость 27500 и поляризация «V».
Порядок настройки производится по примеру Sirius.
Путем изгибания боковых кронштейнов с левого верхнего угла направо и постепенно опускаясь на 2-3 мм, добиваемся появления сигнала.
Для улучшения качества сигнала вращаем конверторы вокруг своей оси. Сначала вращаем по часовой стрелке, а затем против часовой стрелки.
Вот мы и разобрались, как настроить спутниковую антенну самостоятельно. Имея некоторый опыт и план работы это сделать несложно.
После окончательной настройки антенны, аккуратно закрепляем кабель и включаем на тюнере функцию SCAN. Тюнер самостоятельно просканирует имеющиеся для просмотра телеканалы и выдаст их список.
После этого можно приступать к просмотру телепередач.
Поиск направления
От специалистов по установке и продавцов оборудования можно услышать, что спутниковая антенна требует точной настройки, и мастера для этого используют специальное оборудования. Отчасти данное утверждение верно, монтажники вычисляют точное направление конвектора с помощью приборов. Но это только половина правды.
Важно! Сигнал можно принять и расшифровать даже при 55% уровне приема. Следовательно, точное направление не нужно и специальное оборудование лишь помогает ускорить процесс монтажа.. Он необходим специалисту только для экономии времени, чтобы успеть выполнить настройку спутниковых антенн нескольких покупателей за день
Обычному же пользователю потребуется время для понимания точной настройки и в целом она займет больше времени, чем обычный монтаж
Он необходим специалисту только для экономии времени, чтобы успеть выполнить настройку спутниковых антенн нескольких покупателей за день. Обычному же пользователю потребуется время для понимания точной настройки и в целом она займет больше времени, чем обычный монтаж.
Поэтому лучше воспользоваться альтернативным методом.
Для этого нужно сделать две вещи:
- Зафиксировать конвектор на тарелке, не забывая про ее тип (для офсетной он будет немного смещен вниз).
- От головки протянуть телевизионный кабель и подключить к ресиверу, а его к телевизору.
В данном случае требуется наблюдать уровень поступившего на головку (фактического) и регистрируемого (на ресивере) излучения. У последнего всегда более низкое значение, т.к. конвектор с антенным кабелем обладают небольшой шумностью, и сигнал немного рассеивается до поступления на изображение. Он для настройки и нужен.
После подключения ресивер нужно настроить на конкретный спутник, который определяется типом головки. Значения представлены в таблице ниже:
| Спутник | Частота | Скорость | Поляризация |
| Amos | 10722 | 27500 | H (горизонтальная) |
| Hotbird | 11034 | 27500 | |
| Sirius | 11766 | 27500 | V (вертикальная) |
Настройка каналов не принципиальна и от их присутствия уровень сигнала не меняется.
Внимание! Здесь потребуется помощник, который будет наблюдать за ресивером и сообщать значение сигнала. В крайнем случае, телевизор можно развернуть к окну и использовать зеркало.
Нужное направление тарелки для принятия сигнала находится в три этапа:
- тарелку следует направить на юг (90° по часовой стрелке от точки восхода солнца);
- установить спутниковую антенну прямо или вверх под углом 60° в зависимости от поляризации. При использовании головок разной поляризации направить прямо;
- зафиксировать тарелку.
Это будет условное начальное положение, от которого в дальнейшем будет проводиться поиск улучшенного сигнала. Если уровень регистрируемого излучения достиг 40% — 45%, тарелку можно закреплять. В противном случае нужно плавно и медленно ее вращать до нахождения приемлемого значения.
Осталось найти точное направление для конвекторов. Для этого головка с горизонтальной поляризацией устанавливается вдоль направления самой головки и в дальнейшем ее нужно плавно и немного сдвигать, пока уровень сигнала не достигнет 65% (а лучше 70%).
Для конвектора с вертикальной поляризацией повторить процесс, предварительно установив ее в наклонном вертикальном положении под углом 30°.
Важно! При настройке антенны своими руками с несколькими конвекторами, у головки с горизонтальной поляризацией уровень сигнала может быть ниже — ей мешают строения.
Потребуется поднять саму тарелку. Если же регистрируется значение не выше 20% — 25% и не меняется, поврежден или неисправен кабель. Такой уровень сигнала нормальный при отсутствии антенны.
