Установка и подключение светильника своими руками

Параллельное подключение — схема

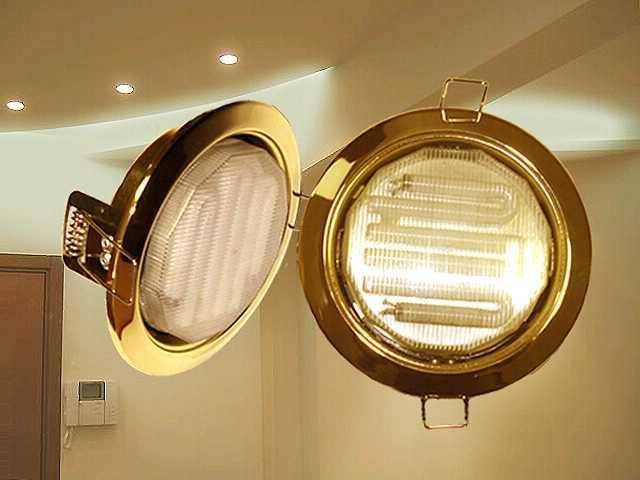

Приборы освещения с параллельным подключением светят с одинаковой интенсивностью, но монтаж предполагает использование большего количества проводов. Несмотря на это, монтаж точечных светильников с параллельным подключением пользуется популярностью. Такой способ позволяет устанавливать неограниченное количество приборов освещения, включая светодиодные лампы, главное, взять негорючий кабель ВВГ нг. Форма кабеля может быть круглой или плоской, но он обязательно должен быть негорючим. Особенно это относится к установке светильников на деревянных потолочных перекрытиях.

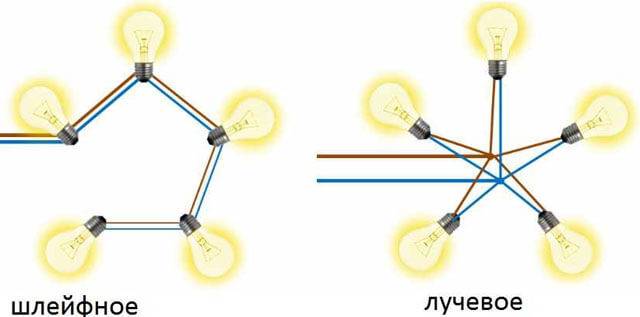

Параллельное подключение осуществляется двумя способами:

• Лучевое соединение.
• Шлейфное соединение.

В первом случае решение вопроса, как соединить светильники на потолке, предполагает  подведение к каждому точечному прибору освещения своего куска провода. Использование такого варианта требует большого расхода кабеля, однако при выходе из строя одного светильника вся цепь работает без перебоев. Разводка кабеля по потолку должна выглядеть следующим образом: от распределительной коробки до центра комнаты тянется кабель и фиксируется в этом месте. К светильникам провода идут из одной центральной точки. Наличие большого количества проводов, сходящихся в одном месте, требует надежной фиксации. Одножильные провода можно скрутить, а место скрутки обжать пассатижами и запаять.

Крепление потолочных светильников получается прочным, надежным, но не разъемным. Более простой способ подразумевает использование разъемов с определенным количеством входов, к которым подключаются провода. Кроме того существуют специальные приспособления – клеммники, они стоят дороже, но провода в этом случае задача, как подключить споты на потолке, решается быстро, легко и прочно. Можно воспользоваться клеммными колодками с винтовым соединением, они также обеспечивают надежное подключение, но для подачи напряжения на все провода необходимо установить дополнительно перемычки на задействованные клеммы.

Во втором случае к каждому светильнику попеременно подается и выходит по два провода. Схема подключения точечных светильников на потолке выглядит следующим образом: от распределительной коробки идет кабель на первый прибор освещения. К выходу этого же прибора подключается второй кабель и протягивается до следующего светильника. С остальными приборами выполняются аналогичные действия.

Методы установки уличного освещения

Распространение получили основные три метода установки уличного освещения:

1. прокладка кабельной линии (КЛ) в траншее;
2. натяжение воздушной линии (ВЛ) по опорам освещения;
3. комбинированный вид – кабельно-воздушная линия (КВЛ).

Монтаж чисто линией ВЛ встречается крайне редко. Правилами установлено, что выход питающей линии от источника питания, ввод в здание и места пересечения выполняются кабельной линией. В этом случае линия считается кабельно-воздушной.

Стоимость ВЛ значительно меньше, чем КЛ. А также при наличии повреждения можно отыскать его место путем осмотра линии.

При этом, при монтаже ВЛ стоит учитывать расширенную охранную зону и её низкую устойчивость к погодным условиям, особенно в грозовой период. Прокладывание линии «открытым» методом не безопасно для человека и животных и отрицательно сказывается на экологии.

Сегодня установки уличного освещения в населенной местности (город, поселок) разрешено исключительно кабельной линией, т.к.:

• не большая охранная зона (1 м);
• высокая устойчивость и защита от неблагоприятных погодных условий;
• множество способов прокладки в зависимости от внешних условий (в трубе, лотках, тоннелях, опорах, каналах и т.д.);
• закрытость КЛ от посторонних позволяет проложить её в местах с интенсивным движением или скоплением людей.

К минусам такого метода относится:

1. затрудненность в поиске места повреждения;
2. влияние просадки грунта на рабочие характеристики КЛ;
3. возможность механического повреждения спецтехникой (при несанкционированной работе в охранной зоне).

Монтаж уличного освещения

Важно знать, что все монтажные работы выполняются исключительно квалифицированным персоналом, имеющим доступ к работе в электроустановках. Монтажные работы начинаются, только после получения разрешения на строительство

Монтаж уличного освещения кабельной линией предполагает прокладку кабеля в траншее. Для его защиты выбирают бронированный кабель. Данный метод проводится в следующей последовательности:

1. согласно проектной документации на местах установки опор освещения устанавливаются флажки или колышки. Трасса начинается от шкафа уличного освещения (ШУНО).
2. Спецтехникой копается траншея глубиной 0,8 м. В местах пересечения дорог и площадей – 1 м.

Ширина траншеи зависит от количества укладываемых кабельных линий. Для укладки одного кабеля ширина траншеи составляет 0,2 м, при двух и более расстояние между кабелями составляет 0,1 м (п.2.3.84 ПУЭ 7).

1. Дно траншеи засыпается песком на высоту 0,1 – 0,15 м.
2. Для защиты КЛ от механических повреждений прокладывается полиэтиленовая (ПНД) труба. Для бронированного кабеля – в местах пересечения с автодорогой, стоянками, площадями; для кабеля из сшитого полиэтилена – по всей длине трассы.
3. В траншее прокладывается КЛ. В трубе это выполняется с помощью троса для его вытягивания. В местах установки опор концы кабеля в трубе выводятся наружу для их подключения. В дальнейшем они заводятся в распределительную коробку, устанавливаемую в технологическом окне опоры освещения.
4. Засыпать слоем мелкой земли без содержания шлака, камней и строительного мусора (п.2.3.82 ПУЭ 7). Толщина слоя земли 0,2 м.
5. В один слой укладывается глиняный кирпич. В местах прохода под асфальтированными дорогами укладка кирпича не обязательна.
6. Укладка сетки или пленки голубого или желтого цвета, или сигнальной ленты на глубине приблизительно 0,3 м. В местах пересечения с инженерными коммуникациями лента не укладывается.

Прокладка кабельной линии для уличного освещения

Установка опор уличного освещения проводится в следующей последовательности:

1. Провести прессовку песчаного слоя.
2. В месте установки опоры копается квадратное (1м х 1м) отверстие глубиной 1,2м.
3. В отверстие устанавливается металлическая конструкция (закладная), через центр которой выводится труба с кабельными линиями.
4. Отверстие заливается цементным раствором.
5. После затвердения цемента к закладной крепится конструкция осветительной опоры.

Установка опор уличного освещения

Монтаж уличного освещения воздушной линией. На опорах монтируется специальный комплект линейной арматуры, на которую подвешивается воздушная линия (СИП). На следующем этапе происходит подключение светильников к ВЛ.

Провод СИП в разрезе

Место подключения линии от шкафа управления до опоры освещения и подъем на нее выполняется кабелем.

Подключение светильника к ВЛ

Преимущества и недостатки

Среди главных положительных качеств выделяют:

1. Низкий уровень энергопотребления.
2. Колоссальная светоотдача.
3. Экологичность.
4. Продолжительный срок службы.

Высокая стоимость – главный недостаток, который мешает сделать такие лампочки распространёнными и доступными для каждого. Стоит выделить и другие отрицательные качества, которые могут стать значимыми для покупателей:

1. Понижающие преобразователи с функцией стабилизации тока. Из-за этого изделие тоже становится дороже.
2. Нейтральные и холодные белые цвета снижают выработку мелотонина. Это гормон, отвечающий за регулирование сна.
3. Потеря яркости кристаллом и его деградация.

У дешёвых китайских аналогов часто страдают показатели яркости и светового потока.

Соединение проводов клеммами

Так или иначе, а соединение проводов с помощью скруток со временем канут в лето. И их место займут те материалы и устройства, которые будут отвечать требованию современности и более профессионального подхода.

На сегодняшний день, все чаще стали использовать клеммы для соединения проводов. Одна из приятных особенностей клемм, это быстрое соединение проводов разных металлов, что позволяет избежать прямого контакта между металлами.

Существующие требования к клеммам:

• информация о допустимом напряжении;
• информация о сечении жилы;
• повышенная термоустойчивость;
• надежная фиксация жилы провода;
• устойчивость к коррозии.

Клеммы бывают: ножевыми, пружинными и винтовыми.

Ножевые клеммы в основном применяются для заземления или зануления. Они удобны тем, что не нужен электроинструмент, можно быстро подсоединить и разъединить контакт, а это экономия времени.

Пружинные клеммы получили большую популярность. К таким клеммам можно отнести продукцию компанию WAGO. Используя клеммы WAGO вы получите: простой и быстрый монтаж, надежное соединение проводников.

Винтовые клеммы (клеммные колодки) представляют собой корпусные ячейки, в каждой из которых находится металлическая трубка с винтами.

Монтажные работы с таким видом клемм проводить не сложно, понадобиться всего лишь отвертка для того, чтобы закрутить или открутить винт, который прижимает внутри трубки оголенную жилу провода.

Что нужно знать о безопасности при закреплении на потолке?

Здесь специалисты дают несколько важных рекомендаций:

Светодиоды сильно греются

Потому применяют специальные радиаторы, отвечающие за охлаждение.
Контакт и отвод тепла улучшается благодаря специальной термопасте на месте соединения между двумя важными элементами.
При установке важно проследить за тем, чтобы вокруг радиаторов было свободное место, не замкнутое. Иначе светодиоды выйдут из строя раньше времени.

Возле нагревающихся приборов монтировать светильники тоже запрещается.

Специальные регуляторы и лампочки с функцией диммирования понадобятся тем, кому интересно регулировать уровень яркости, освещения. Доступность ламп для замены – важный фактор при выборе подходящих моделей.

Где можно повесить светодиодный светильник?

Натяжные и подвесные потолочные конструкции – вот вместе с какими изделиями чаще всего используются точечные светодиодные светильники. Устройства могут располагаться по центру или по бокам. Здесь каждый покупатель выбирает вариант, который лучше всего отвечает текущим условиям эксплуатации.

Как повесить светильник на стену из гипсокартона

Настенный светильник к стене из гипсокартона крепится практически так же. Просто есть некоторые нюансы, о которых речь пойдет далее:

1. Для крепления светильника к гипсокартонной стене используйте специальные пружинные дюбели с шурупом или крюками. Они еще называются «зонтик». Ни в коем случае ни гвозди, так как дюбели сворачиваются в узел в стене и не проваливаются в просверленное отверстие, а гвозди лишь повредят ее.
2. Помимо дюбелей необходимы специальные саморезы. Они должны быть следующего размера в зависимости от длины дюбеля + толщины монтируемых элементов светильника + 10 мм.

светильник, подвешенный к стене из гипсокартона

Потолочные подвесные светильники

Чтобы подключить потолочные светильники, учитывайте пять этапов.

Обратите внимание на прицепной крюк. Для разных видов потолков продаются специальные крюки, но в комплекте к лампе идет только один

Поэтому заранее убедитесь, что крепление подходит для потолка. Кроме того позаботьтесь о наличии дрели и соответствующего сверла. Размер сверла совпадает с толщиной крюка;
Посмотрите, присутствует ли провод заземления. Как правила это кабель зеленого цвета и бывает только в новостройках. Также посмотрите есть ли такой провод в светильнике. Если нет, то потолочное заизолируйте и уберите заземление. Иначе произойдет короткое замыкание;
Найдите фазы и ноль. Сделать это можно при помощи мультиметра или отвертки с индикатором.

Если три провода, то два из них будут фазами и один «нулем».  Чтобы определить какой электропровод к чему относится при помощи индикатора , необходимо включит выключатель, взять конструкцию  и  по очереди проверить шнуры парами. Если оба шнура – фазы, индикатор не покажет никаких изменений и не будет «звенеть». Если один – фаза, а второй – ноль, прибор покажет 220В. После проверки обозначьте при помощи маркера или разноцветной изоленты, где фазы, а  где ноль.

Если есть индикаторная отвертка, то проверить кабель будет еще проще. Индикатор на приборе загорается, если на проводе есть напряжение, то есть фаза и не загорается на нуле.

После того, как определите фазы, выключите свет в комнате. Хорошо, если получится  вырубить и автомат на щитке. Так вы обезопасите себя от удара током.

Если 2 провода, один – это фаза, другой — ноль. По-другому быть не может. При этом на выключателе одна клавиша.

Если у люстры два контакта, то один соедините с фазой второй с нулем

При этом, какой из них с чем соединять неважно

Если на потолке две фазы, то скрутите электропровода между собой и соедините с одним кабелем  люстры. В таком случае включать свет будет каждая из двух клавиш на выключателе.

Второй вариант, соединить провод только с одной фазой, а вторую заизолировать. Тогда рабочей будет только одна клавиша на выключателе.

Если люстра многорожковая, с двумя лампами и более, контактов  будет несколько. Как и говорилось выше, если есть провод зеленого цвета – это заземление. Его необходимо соединить с соответствующим шнуром на потолке или не трогать.

Люстра с любым количеством рожков подключается по одному принципу. Каждый рожок содержит по два контакта. Как правило, коричневого и синего цвета. Проводки разделите на 3 группы: фаза, фаза и ноль. Ниже представлена схема подключения  пятирожковой люстры к двухклавишному выключателю.

Возьмите синие контакты и скрутите между собой. Это будет ноль

 Обратите внимание,  проводов другого цвета быть не должно

Остальные контакты поделите на две части. Одна часть будет включаться от одной клавиши, вторая от другой. Поэтому делить провода можно по желанию.  Каждую группу как следует скручивают и подключают к фазам.

Если выключатель один, а шнуров на люстре много и двух цветов (коричневый и синий, например), соедините проводки одного цвета и присоедините к любому кабелю на потолке. Контакты  второго цвета также скрутите и соедините со вторым проводом на потолке. При этом,  что к чему присоединять, роли не играет.  Подробная схема представлена ниже. В таком случае лампочки будут разгораться от одной клавиши.

Точечные светильники на 12 V

Схемы подключения двенадцативольтовых точечных светильников практически идентичные, за исключением того, что перед светильниками устанавливается понижающий трансформатор (преобразователь напряжения), который питается от сети 220 V.

С трансформатором на 12 В

К каждому трансформатору (преобразователю напряжения) допустимо подключать N-ное количество светильников, что необходимо учитывать при реализации различных схем подключения. Лучше не выходить за рамки дозволенного и не перегружать эти устройства, а наоборот, подключать с запасом, не завышая нагрузку.

Схема подключения точечных светильников к двуклавишному выключателю

Если изучить эти схемы более детально, то они отличаются только наличием или отсутствием таких аппаратных средств, как понижающий трансформатор или преобразователь напряжения.

Трансформаторы и преобразователи напряжения

Можно смело говорить о том, что трансформаторы в схемах управления или преобразователи  напряжения, это основные электротехнические приборы, без которых точечные светильники на 12 V работать не будут

Очень важно, чтобы мощность этих приборов была процентов на 20 больше, по сравнению с мощностью нагрузки. Расчеты делаются достаточно просто: для этого складываются мощности всех лампочек, которые планируется подключить посредством трансформатора или преобразователя

Например, необходимо подключить 8 лампочек (точечных светильников), мощностью по 30 ватт. Посредством умножения определяется общая мощность – 240 ватт, плюс еще 20 процентов запаса, итого получается где-то 300 ватт. Такого запаса вполне достаточно для длительной и надежной работы схемы.

С преобразователем на каждой ветке

Следует сразу же сказать, что не следует увлекаться установкой мощных трансформаторов или преобразователей напряжения, так как их габариты усложняют процесс монтажа. Кроме этого, их стоимость может оказаться непосильной. Лучше освещение разбивать на группы, устанавливая оборудование меньшей мощности и меньших габаритов.

О том, как монтируются точечные светильники, можно посмотреть в следующем видео.

Правильный и неправильный монтаж точечных светильников

Watch this video on YouTube

Идеи размещения в интерьере

Точечные светильники могут быть как основным, так и дополнительным освещением в интерьере. Чтобы осветить комнату полностью, необходимо понимать, что один светильник в натяжном потолке не может осветить более одного квадратного метра помещения. Можно рассчитать, сколько вам понадобится точек света, чтобы осветить одну комнату. Такое освещение прекрасно делит комнату на несколько частей – на этом можно сыграть, оформляя интерьер.

Точечные светильники выполняют не только основную, но и декоративную функцию. Правильно разместив дополнительные источники света, вы сможете расставить акценты так, чтобы выделить все плюсы и скрыть минусы интерьера. Например, можно добавить света в нишу, в которой размещены полки с милыми безделушками.

Используя цветные лампочки, вы можете «играть» с пространством так, как вам будет угодно. Можно подчеркнуть имеющуюся в интерьере цветовую гамму, а можно добавить красок в однотонную комнату, правильно расставив акценты.

Наиболее выгодно подсветка смотрится в интерьере кухонь. Подсветка под навесными шкафами у самой рабочей поверхности способна наиболее качественно, без теней осветить разделочные столы, что делает приготовление пищи более удобным и приятным.

Подсветить рабочую поверхность можно также светодиодной лентой. Это красиво и удобно. Лучше всего для такой подсветки выбирать белый свет. Он создает наиболее рабочую обстановку. Очень хорошо можно отделить рабочую зону от обеденной с помощью света: над обеденной – теплый свет, над рабочей – холодный.

Подсветкой рабочей поверхности возможности размещения мебельных светильников на кухне не заканчиваются. Например, направленные в потолок светильники создадут иллюзию высоких потолков, а закрепленная на нижней поверхности напольных шкафчиков лента создаст иллюзию парящей мебели. Если у вас на кухне глянцевая мебель, то подсветка фасадов создаст иллюзию большего пространства, чем есть на самом деле.

Необходимо помнить: если вы хотите подсветить кухню с помощью точечных светильников, место для них следует искать уже на стадии планирования размещения кухонной мебели. Впрочем, этот факт касается не только кухни, но и любого другого помещения, где планируется установка подсветки.

В спальне очень удачно смотрится подсветка подиума, на котором установлена кровать. Мебельными светильниками удобно подсвечивать зеркало. Такой светильник должен располагаться точно посередине зеркала (над ним).

Точечная светодиодная подсветка неплохо показывает себя в детских комнатах

С ее помощью можно обратить внимание малыша на различные развивающие элементы комнаты, живые уголки, аквариумы и прочее. Ночью такая подсветка может использоваться для того, чтобы у ребенка пропал страх темноты

Мебельные светильники могут использоваться в любой другой комнате. Например, в ванной комнате с их помощью можно усилить освещенность самой ванны и усилить свет возле зеркала. В гостиной можно создать несколько зон, где свет будет включаться только там, где он сейчас нужен.

Мебельные светильники — это прекрасное дополнение к вашему интерьеру. Они помогут создать такую атмосферу в вашем доме, какую вы сами захотите. С их помощью можно создать неповторимый интерьер в совершенно обычной квартире, главное – грамотно подойти к их использованию. Большое разнообразие моделей и возможностей поможет вам выбрать ту единственную схему света, которая подходит именно для вашего интерьера. Она сделает его неповторимым, уникальным.

В этом ролике вы увидите быстрый и простой монтаж светодиодной ленты на кухонный шкаф.

Варианты управления

Современные источники света могут быть проводными или обходиться без этого достаточно сильно мешающего элемента, работать от аккумулятора. Беспроводные светильники проще устанавливать, но отсутствие постоянного питания вносит свои коррективы в использование подсветки.

Аккумуляторным батарейкам необходима подзарядка, а удобнее всего ее осуществлять, когда не приходится снимать осветительный прибор с его места. Выбирая проводной или беспроводной тип подключения, руководствуйтесь в первую очередь удобством и доступностью того или иного режима питания.

Кроме того, существуют варианты подсветки, подразумевающие наличие выключателя, который находится рядом с источником освещения. Светильники могут быть оснащены датчиком движения или срабатывать при открывании дверцы или выдвигании шкафчика, что более экономично, чем когда светильник работает все время, и более удобно, чем клавишный выключатель. Есть также такой вариант, как дистанционное управление через пульт, что очень удобно, когда требуется включить свет в другой части комнаты, не перемещаясь туда.

Есть возможность сделать точечный свет с возможностью приглушения или усиления подсветки. Это поможет регулировать интенсивность освещения, а также экономить электроэнергию, когда яркий свет не нужен.

Особенности монтажа

Подключение точечных светильников – это процесс, который включает в себя не только правильно выбранную схему включения, но и ряд технологических этапов, которые имеют прямую зависимость от условий их монтажа.

Точечные светильники в натяжных потолках

Довольно часто монтируют натяжные потолки с применением освещения на основе точечных светильников. Перед процессом монтажа потолка необходимо заранее выполнить все подготовительные работы, которые включают также монтаж самих светильников. Другими словами, необходимо не только подключить светильники, но и испытать все освещение в действии.

Подготовлено к установке натяжных потолков

Монтаж таких потолков осуществляется при отключении схемы, при этом вынимаются лампы освещения, а также детали, которые боятся высокой температуры. Как правило, натяжные потолки монтируют специалисты, они же и прорезают в потолке все нужные отверстия, а также устанавливают дополнительные элементы.

Точечные светильники в гипсокартонных системах

В последнее время гипсокартонные системы довольно часто используются для выравнивания потолков, а также для монтажа потолков при строительстве с нуля. Особенность гипсокартонных систем заключается в их высоких эксплуатационных характеристиках и ремонтопригодности, чего не скажешь, например, о натяжных потолках. Технология монтажа точечных светильников несколько другая, хотя до монтажа гипсокартона проводка должна быть разведена и испытана на работоспособность, чтобы затем не пришлось искать «концы». Основная задача – это определение мест, где будут прорезаться отверстия в гипсокартоне под светильники. Вырезав отверстия, находят концы проводов, после чего эти концы вытаскиваются наружу. Еще один важный момент – следует всегда подумать о дополнительных сантиметрах провода, так как их избыток всегда можно спрятать под потолок, а недостаток – это всегда проблема.

Если необходима установка преобразователя

В случае с гипсокартоном, возможен вариант, когда провода разводятся после монтажа гипсокартона. Лучше это сделать до шпаклевки потолка и вообще до отделочных работ. К сожалению, такой подход возможен, если светильники находятся на небольшом удалении друг от друга. Проблемы с разводкой проводок могут возникнуть, если потолок деревянный и разводку необходимо выполнять по всем правилам пожарной безопасности. Для этого используются специальные негорючие материалы и лучше из металла.

Какой инструмент применять

Разновидность и специфика применяемого в ходе монтажа инструмента во многом определяется конструкцией и назначением светодиодных светильников. В обычных бытовых условиях это следующий стандартный набор:

1. Электродрель.
2. Шуруповерт.
3. Пассатижи.
4. Кусачки.
5. Измерительная рулетка.
6. Отвертка.
7. Паяльная станция с принадлежностями.

Кроме того, помимо самих приборов освещения понадобятся следующие расходники:

1. Провода.
2. Монтажные подвесы, полоски.
3. Клеммы-соединители.
4. Дюбеля, саморезы.

Не меньшее значение придается выбору спецодежды для проведения подобного рода электромонтажных работ. Костюм должен быть из плотной хлопчатобумажной ткани, обувь на толстой резиновой основе, перчатки диэлектрические.

Выбор

Конечно, одно из важнейших значений будет иметь внешний вид осветительного прибора. Тут все понятно – он должен соответствовать остальному оформлению комнаты и поверхности потолка. Но, это будет не единственный критерий выбора.

Выбирать потолочные светильники для ПВХ панелей нужно не только по тому, как они выглядят снаружи. У каждого врезного спота есть еще и запотолочная часть. Именно этот параметр будет определять, подойдет ли выбранная модель именно к вашему потолку.

Размер этой запотолочной части не должен превышать расстояние от покрытия до поверхности бетонной плиты, которая является межэтажным перекрытием. Более того, некоторые модели обязательно требуют наличия небольшого запаса до поверхности перекрытия. Этот момент обязательно нужно уточнить перед покупкой.

Последним важным параметром будет яркость и световой поток прибора. Он не должен слепить глаза и для этого, не стоит приобретать модели мощнее 35 Вт, если высота стен не больше 2,7 метра. Кроме того, более сильные модели просто могут расплавить поверхность из ПВХ. Наилучшим выбором станут светодиодные устройства. Они не нагреваются, дают яркий свет и очень экономичны.

Перед установкой такого типа освещения стоит учесть один момент – для их работы требуется установка дополнительного блока, который тоже нужно будет смонтировать в запотолочном пространстве. Еще одна их особенность – мощность, которую необходимо рассчитать в эквиваленте обычной лампочки. Для этого, на упаковке есть сравнительная таблица значений.

Количество осветительных устройств подбирается так, чтобы было освещено все пространство. Обычно, этот параметр рассчитывается, исходя из того, что на каждый квадратный метр помещения должна приходиться мощность в 20 Вт.

Чтобы получить это значение, необходимо сложить мощность всех приборов и разделить ее на количество квадратных метров помещения, в котором их предполагается смонтировать. Если цифра отличается на пару ватт, ничего страшного нет, а вот если она существенно меньше, стоит подумать либо об увеличении количества осветительных приборов, либо об устройствах помощнее.

Даже такое простое дело, как подбор освещения, становится далеко не таким легким, если принять во внимание наиболее важные факторы. Однако, выбирая для себя светодиодные устройства, можно быть практически уверенным в том, что они подойдут к такому потолку и будут светить ь именно так, как необходимо

Подготовительный этап

Приступая к процессу монтажа, ознакомьтесь с видом прицепного крючка

Это важно! Ведь тип прицепного крючка различен и зависит от вида потолочного покрытия. Учитывая факт, что производители не включают в комплектование несколько видов крючков, следовательно, покупать его придется самостоятельно;
обязательно под прицепной крючок купите сверла и дюбели

Они должны идеально совпадать по размеру;
подготовьте инструменты: перфоратор, дрель.

Так выглядит крючок для монтажа подвесного светильника

Основной практический этап

Просверлите отверстие под дюбель.

Вкрутите крючок.

Закрепите изделие.

На заметку

• Зачастую в жилых домах из железобетона уже предусмотрены отверстия с готовыми крепежными элементами. Следовательно, этапы монтажа сокращаются;
• если потолок из дерева, процесс монтажа идентичен в действиях;
• потолочные подвесные конструкции требуют использование крючков специальной формы. Если же форма крючка – стандартная, то необходимо подкладывать шайбы.

Провода на люстре

В месте расположения люстры (потолок) расположены провода, к которым необходимо подключить этот осветительный прибор. Как правило, это три проводника.

• Синий – ноль N.
• Коричневый – фаза L.
• Коричневый – фаза L.

Четвёртым проводом может быть жёлто-зелёный – земля PE. Она подключается на корпус люстры.

Их может быть несколько, окраска должна соответствовать стандартам.

Варианты подключения

Подключить люстру с 2 проводами (фаза и ноль) можно на одноклавишный выключатель, или на одну клавишу многоклавишного.

Подключить люстру с 3 проводами (ноль, фаза, фаза) можно на 2-х клавишный выключатель. Ламп на люстре может быть от 2 до десяти и более, но режимов работы будет 3.

Подключить люстру с 4 проводами: ноль, фаза, фаза, земля можно также на двухклавишный. Если из потолка выходит земля, то земля люстры соединяется с ней. Если нет, то этот провод люстры не подключается никуда, просто изолируется.

Трёхрожковая люстра подключается так

Здесь возможны такие режимы: включены одна, две или три лампы (1+2). Понятно, что других вариантов нет.

Три синих провода – ноля на люстре собираются вместе (в один жгут) и соединяются с нолём, который выходит из потолка.

Остаются 2 потолочных коричневых провода и 3 такого же цвета, которые выходят из люстры. Два люстровых (любые), собираются в жгут и соединяются с потолочным фазовым проводником. Оставшийся соединяется со вторым фазовым потолочным проводом. Можно проверять, как всё работает.

Если не работает, надо проверить наличие фазы и ноля (при включённом выключателе), целостность проводов, ламп и контактов люстры. Это желательно сделать и до подключения. Других причин нет.

Места соединения изолируются, провода прячутся за декоративной накладкой, люстра вешается на крюк. Соединение закончено.

Подключение пятирожковой люстры

Подключение аналогично: пять синих проводов собираются вместе и соединяются с нолём, который выходит из потолка. Затем определяются 2 группы ламп, которые будут включаться правой и левой клавишей выключателя. Коричневые фазовые провода в этих группах соединяются вместе.

Затем к одному из фазовых проводов, которые выходят из потолка, присоединяется жгут из 2 коричневых проводов от люстры, ко второму – из трёх.

Обычно фазовые провода на люстре соединяют так, чтобы лампы в группе располагались не рядом, как на рисунке, а через одну. Так люстра будет светиться более эстетично.

Если на люстре 6 и более ламп, они всё равно соединяются в две группы. На рисунок выше просто добавляется 6-я, 7-я, 8-я и так далее лампа. В любую группу – по желанию.

Правильное подключение лампы

Цоколь лампы подключают так. Фаза приходит к боковому контакту, ноль – к нижнему.

Логика именно такой схемы проста. Если выключатель в положении «выключен», фаза на лампу не поступает. Опасности поражения током при выкручивании перегоревшей и вкручивании новой лампы нет.

Если в выключателе будет размыкаться ноль, фаза в патрон будет подаваться постоянно. Это прямое нарушение правил устройства электроустановок (ПУЭ). Такие случаи бывают, если нерадивые электрики будут копаться в распределительном щитке и, без ведома хозяина, поменяют местами фазу и ноль.

Монтаж светильников в производственных и складских помещениях.

В производственных, складских, бытовых помещениях применяется четыре
основных вида монтажа светильников.

Первый – когда светильники монтируются непосредственно на поверхностях
стен и потолков помещения. Их корпуса жестко фиксируются с помощью дюбель-гвоздей.
Питающие кабеля или провода подводятся открыто, в кабель-каналах или трубах
или скрыто – в существующих пустотах стен и потолков. Наиболее приемлем такой способ в относительно
небольших помещениях с невысоким потолком.

В помещениях с высоким потолком часто применяется монтаж светильников на вертикальном
подвесе. Подвес осуществляется с помощью стального тросика или провода, один конец которого
жестко крепиться к потолку, а второй – к верхней части корпуса светильника.
Питающие провода подводятся открыто, фиксируясь с помощью монтажных хомутиков
по всей длине подвеса.

В длинных помещениях с высокими потолками светильники монтируются с помощью горизонтального подвеса
или стального перфорированного короба.
Горизонтальным подвесом может служить стальной трос или провод, туго натянутый с помощью специальных
устройств. Светильники крепятся к нему на всем его протяжении, при провисании осуществляется дополнительная
натяжка. Питающие провода подводятся открыто, фиксируясь с помощью монтажных хомутиков к струне.

Наиболее надежным считается монтаж светильников с помощью стального перфорированого короба.
Короб подвешивается к потолку, на нескольких горизонтальных подвесах. Светильники жестко фиксируются
к коробу, питающие кабеля или провода прокладываются в нем же, открыто.

Использование каких – либо материалов этой страницы,
допускается при наличии ссылки на сайт “Электрика это просто”.
