Установка инфракрасного обогревателя

Пример расчета мощности

Прежде чем приступать к процессу монтажа инфракрасных обогревателей, выполните расчеты всех помещений в доме. В качестве примера будут использованы следующие значения:

  • коридор – 5 м²;
  • кухня и гостиная – 20 м²;
  • две спальные комнаты по 10 м²;
  • кладовка – 3 м²;
  • санузел – 5 м².

Рисунок 2. Схема подключения ИК потолочного обогревателя.

Общая площадь составляет порядка 53 м². Нужно подобрать такое количество инфракрасных обогревателей, которого было бы достаточно для обогрева всех этих помещений. Схема подключения должна включать все места, в которых нужно выполнить монтаж. Определите общее количество инфракрасных обогревателей с учетом их мощности.

В этом примере для обогрева кухни и гостиной понадобится 2 обогревателя на 1000 Вт. Каждый из них обогреет 10 м². В каждой спальне нужно будет установить по 1 терморегулятору – устройству на 1000 Вт. Для обогрева коридора, кладовки и санузла будет достаточно устройств мощностью в 500 Вт. В результате суммарная мощность составит порядка 5,5 кВт. Схема подключения системы выглядит следующим образом: Рис. 2.

Монтаж обогревателей должен выполняться на определенной высоте. Как правило, данное значение колеблется в промежутке 220-350 см. Монтаж обогревателя нельзя выполнять на высоте менее 50 см от головы человека. Нежелательно подключать их там, где постоянно присутствует человек. К примеру, рекомендуется исключить монтаж через гостиную комнату или кухню. Чтобы предотвратить воздействие ИК излучения на голову, обогреватель можно сместить немного в сторону.

Важно соблюдать расстояния между инфракрасными обогревателями и поверхностями

Есть ли смысл связываться с инфракрасными нагревателями

Поклонников и ярых критиков отопления жилых помещений с помощью установок инфракрасного излучения примерно одинаковое количество. Стоит признать, что, несмотря на яростную критику почитателей водяного отопления, идея использования электрических инфракрасных обогревателей становится все более популярной.

Излучающие электрические обогреватели имеют свои, достаточно интересные преимущества:

  • Универсальность. Установить инфракрасный нагреватель можно на любой поверхности, под любым углом, без ограничений по высоте и способу креплений;
  • Локальность обогрева. Инфракрасный излучатель позволяет организовать обогрев части помещения, даже если нет возможности ограничить потери теплого воздуха;
  • Простота установки. Достаточно грамотно проложить электропроводку к местам установки обогревателей, подключить ввод в дом и счетчик, рассчитанный на повышенную мощность потребления электроэнергии;
  • Малая инерция инфракрасных обогревателей. Обогрев помещения прекращается через 10 минут после выключения электронагревателя;
  • Возможность плавной регулировки и точной дозировки подогрева помещения.

К сведению! Из-за очень небольшой тепловой инерции инфракрасных нагревателей температуру воздуха в помещении можно регулировать с точностью до полградуса, достаточно установить цифровые или даже механические термостаты.

Разумеется, подобные варианты удержания температуры воздуха в доме или квартире на заданном уровне можно реализовать и с помощью теплого пола или электрических конвекторов, но в обоих случаях хороших результатов можно достичь только при закрытых помещениях, когда нет сквозняков и проходных комнат.

Практика лишний раз доказывает, что применение излучающих устройств дает возможность отапливать помещение не менее эффективно, чем при использовании конвекторов или водяных и масляных радиаторов

В этом случае важно выбрать правильную схему и способ, как установить инфракрасный обогреватель

Обычные электрические водо-масляные калориферы и радиаторы, независимо от схемы установки, греют воздух методом конвекции:

  • Большая часть теплоотдающей поверхности закрыта кожухом или экраном для улучшения, по замыслу разработчиков, притока воздуха к спиралям или трубчатым секциям;
  • В отдельных конструкциях конвекционные электрические обогреватели просто неудачно копируют форму чугунных батарей центрального отопления;
  • Такие конструкции обогревателей рассчитаны на установку в подоконные ниши, где теплый воздух смешивается с притоком холодного воздуха из вентиляционного клапана и хорошо растекается по всему помещению. Во всех остальных случаях эффективность и экономичность калориферов значительно ниже, чем у инфракрасных обогревателей.

Важно! Существует достаточно много сравнительных тестов, измеряющих теплопроизводительность, но наиболее достоверные данные показывают разницу между инфракрасными обогревателями и конвекторами почти на 18%. Кроме того, инфракрасные обогреватели практически нечувствительны к положению корпуса, тогда как для конвектора производители требуют установку только в вертикальном положении, с углом наклона не менее 4-7о

Кроме того, инфракрасные обогреватели практически нечувствительны к положению корпуса, тогда как для конвектора производители требуют установку только в вертикальном положении, с углом наклона не менее 4-7о.

Низкотемпературные инфракрасные нагреватели

Наиболее часто критикуемый недостаток инфракрасного нагревателя связан с высокой температурой излучающей поверхности. Чаще всего спираль или керамическая панель разогревается до 300-500оС, что может вызывать пересушивание воздуха в помещении.

Относительно недавно для отопления стали использоваться так называемые холодные или низкотемпературные нагреватели. Выглядят новые инфракрасные обогреватели, как обычные квадратные облицовочные плиты размером 60 см или 50 см. Гладкая греющая поверхность изготавливается из полимеркерамики, с обратной стороны может стоять защитная решетка или пластиковая панель, закрывающая нагревающий элемент.

Такие обогреватели разогреваются до температуры 90-95оС, поэтому даже при длительном соприкосновении с тканью, занавесками или мебелью повреждений не бывает. Установка такого инфракрасного нагревателя может быть выполнена практически в любом месте, но желательно не ближе 40-50 см к открытым частям тела, можно воспользоваться советом на видео:

Самое главное — эффективность отопления помещения такого нагревателя примерно на 20-25% выше, чем в сравнении с хвалеными конвекторами и масляными радиаторами.

Разновидности устройств

Исходя их места установки, все инфракрасные панели отопления разделяют на 3 группы: настенные, потолочные, напольные. Разница между ними состоит лишь в схеме монтажа, наличии определенных полезных функций.

Настенные

Чаще всего монтируются в нише под окном либо внизу стен. Их делают похожими на имеющиеся уже радиаторы центрального отопления. От последних ИК обогреватели отличаются лишь плоской формой поверхностей. По эффективности они вовсе не уступают другим разновидностям аналогичных приборов.

Все настенные греющие панели содержат термостат и системы, предохраняющие от возможного перегрева. Такие устройства немного тяжелее напольных и подвесных, их монтируют надолго, при этом сразу учитывают особенности дизайна помещения. Иногда во время установки приборов применяются всевозможные элементы декора: орнамент, лепнина, камень.

В большинстве случаев бытовые настенные ИК обогреватели излучают волны длиной от 5,6 до 100 мкмИсточник stroy-podskazka.ru

Потолочные

По внешнему виду зачастую напоминают светильники, в то же время отличаются сравнительно большими размерами, немалым весом. Потолочные обогреватели не совсем подходят для монтажа в жилых комнатах, их больше рекомендуется использовать в офисах, гаражах, производственных помещениях.

Основные преимущества нагревателей, которые монтируются на потолке, – высокая мощность, наличие термостата, большой охват площади. Последнее позволяет применять потолочные нагревательные панели для качественного обогрева габаритных помещений. Управление такими устройствами производится посредством пульта ДУ, что чрезвычайно удобно для пользователей.

Потолочные инфракрасные обогреватели чаще всего применяется в помещениях с большой квадратурой, отличаются габаритными размерами и немалым весомИсточник tvoidvor.com

Напольные

В процессе применения приборы устанавливаются на полу, при необходимости их можно легко перенести. Это считается огромным плюсом, который привлекает многих покупателей при выборе подходящего нагревательного агрегата в магазине.

Все напольные модели ИК обогревателей для удобства переноса снабжены ручкой, иногда в конструкции присутствуют небольшие колесики. Также стоит отметить наличие специальных защитных датчиков: один спасает от перегрева, иной – выключает прибор при случайном опрокидывании. Отдельные модели напольных греющих панелей содержат терморегуляторы, управлять ими можно при помощи пульта ДУ.

Напольный инфракрасный обогреватель отлично подойдет для обогрева дачи в холодный период года, если она посещается нечастоИсточник b-online.ru

Аргументы «за» и «против» ИК-панелей

Тем, кто планирует устанавливать у себя дома инфракрасные панели отопления, естественно хотят узнать не только об их преимуществах, но и о моментах, которые могут доставить неудобства. Поэтому ниже представлена объективная оценка как положительных моментов, так и недостатков такого способа обогрева.

В пользу инфракрасных панелей можно привести следующие аргументы «за»:

  1. Ударостойкость и повышенная прочность. ИК-панели не страшны даже удары и падения. А все благодаря ее противоударному корпусу и сверхпрочным материалам.
  2. Несложная установка и простая эксплуатация. Необходимо только закрепить панель на стене или потолке и включить ее в розетку. Для этого не нужно никаких специальных знаний, сварочного аппарата и пр.
  3. Малые энергозатраты. Во-первых, отсутствуют энергопотери на нагрев воздуха. Во-вторых, ИК-излучение снижает общую температуру пространства на 3-5 ºС, что позволяет сэкономить электроэнергию до 25%. То есть температура воздуха ощущается в среднем на 5 градусов выше, чем та, которую показывает термометр при измерении. А все потому, что нагревается не только воздух, который измеряется, но также предметы в комнате и даже сам человек.
  4. Бесшумность работы. Такие обогреватели не будут «трещать» или «булькать», а значит, не помешают сну и другим жизненно важным процессам.
  5. Независимость от перепадов в электросети. Даже если будет меняться напряжение, это никак не отразится на работе обогревателя.
  6. Сохранение нормальной влажности воздуха. ИК тепловые панели не высушивают воздух, как другие электроконвекторы, которые делают дыхание затрудненным и высушивают слизистую. Они не допускают перемешивания воздуха (холодного/теплого), поэтому не поднимается пыль, вызываемая нагретыми воздушными массами.
  7. Компактные габариты и отсутствие сопутствующего оборудования. Не нужно устанавливать громоздкий трубопровод, радиаторы, котлы.

Однако довольно часто в интернете можно встретить информацию о вреде инфракрасного излучения и негативном действии, оказываемом на организм человека. Подобные мифы не имеют никакого научного обоснования под собой.

Лучистое отопление выигрывает в том, что равномерно прогревает комнату, не создавая зон «застоя» теплых масс

Напротив, в этом смысле они «полезнее» других распространенных способов обогрева, поскольку:

  • не сушат воздух и не выжигают воздух;
  • не поднимают пыль, так как отсутствует конвекция;
  • держат организм в тонусе из-за небольшого контраста температур.

Кроме того, людям, страдающим от болезней суставов, такие обогреватели даже рекомендованы, поскольку они хорошо прогревают само тело человека, вследствие чего воспаления и боли вскоре проходят.

При попадании длинноволновых ИК лучей на кожу раздражаются ее рецепторы, на что реагирует гипоталамус, расслабляются гладкие мышцы сосудов, в результате чего они расширяются.

Таким образом ИК лучи способствуют стимуляции и улучшению кровообращения

Обратите внимание, что они абсолютно безвредны для кожи, в отличие от УФ-лучей, которые даже могут вызывать изменение пигментации. Если подходить пользоваться ИК-излучением рационально, найти недостатки будет сложно. Инфракрасные панели отопления не наносят вред здоровью

Даже наоборот – помогают вылечить болезни суставов, не зря же их используются в медицине

Инфракрасные панели отопления не наносят вред здоровью. Даже наоборот – помогают вылечить болезни суставов, не зря же их используются в медицине

В случаях некачественного обслуживания и халатного отношения приборов возможны следующие не весьма приятные последствия:

  1. При неправильной установке – пространство будет прогреваться не в той зоне, которую требовалось бы обработать в первую очередь. Инфракрасное излучение характеризуется четко ограниченным сегментом действия.
  2. Система ИК-отопления не всегда гармонично вписывается в окружающее пространство.
  3. Чрезмерное излучение может негативно отразиться на электронике (телевизор, компьютер и прочие электроприборы). Однако все зависит от того, соблюдаются ли стандарты эксплуатации и какие габариты у комнаты.

Инфракрасные панели — это отопительная система нового поколения. Она обеспечивает безопасный и эффективный обогрев жилища с минимальными финансовыми затратами. Вы не столкнетесь с какими-то существенными недостатками при установке или пользовании панелями, поскольку их попросту нет.

Оптимальное расположение обогревателя

Разумеется, одно излучение, даже самого мощного обогревателя, не может гарантированно прогревать каждый уголок помещения, все равно без конвекции не обойтись. Только теплый воздух, перемещающийся под действием вентиляционного потока, способен выровнять температуру и равномерно прогреть всю комнату.

Для разных помещений используется своя, наиболее оптимальная схема установки обогревателя:

  • Для спальной комнаты наиболее удобным и эффективным будет расположение инфракрасного нагревателя на максимальной высоте над изголовьем дивана или кровати, так, чтобы 2/3 поверхности располагалось в тени теплового потока;
  • Для кухни и гостиной комнаты установку обогревателя выполняют так, чтобы тепловой поток инфракрасного излучения был направлен в подоконное пространство, место притока холодного воздуха в помещение;
  • В прихожих и коридорах установку обогревателя выполняют на потолок с вертикальным направлением инфракрасного излучения вниз, на пол. Тепловой излучатель обладает поистине уникальной способностью быстро высушивать пол и удалять капли и остатки влаги, принесенной в помещение с улицы на обуви и верхней одежде. Чтобы не повредить обувь, ее нужно вовремя убирать из-под теплового потока обогревателя.

Кроме того, необходимо правильно рассчитать высоту потолочной подвески нагревателя. Для потолка в прихожей оптимальным вариантом будет расположение обогревателя в центре, при стандартной высоте потолочного перекрытия в 250 см, под инфракрасным нагревателем мощностью в 700 Вт комфортно будут ощущать себя только люди ростом 170-175см.

Поэтому при планировании установки инфракрасных нагревателей потребуется потолки в прихожей делать под 260-270 см, или вместо одного прибора использовать два маломощных обогревателя в 500 Вт, чтобы не пекло в макушку. С особенностями такой установки можно ознакомиться на видео:

Особенности ИК потолочных обогревателей

Потолочный инфракрасный обогреватель является отопительным прибором, который во время работы превращает электрическую энергию в тепловую. Передача тепловой энергии осуществляется при помощи направленного потока длинноволнового инфракрасного излучения к разным поверхностям либо предметам, находящимся в зоне действия прибора. Таким образом, такие виды излучений способствуют нагреванию не самого воздуха, а предметов, находящихся в жилом помещении.

Плюсы потолочных электрических инфракрасных обогревателей

Перед тем как приобрести потолочный инфракрасный обогреватель нового поколения, рекомендуется предварительно изучить все его сильные и слабые стороны. Если рассматривать преимущества обогревателей, монтируемых к поверхности потолка, то можно выделить следующие моменты:

благодаря высокому уровню отдачи тепловой энергии, потолочные инфракрасные обогреватели обладают высоким коэффициентом положительного воздействия;
помещение прогревается до нужного температурного режима максимально быстро;
высокий уровень пожарной безопасности, что очень важно для жилых и технических помещений;
данные модели мобильные;
инфракрасные приборы отопления работают беззвучно;
уровень экономии электрической энергии варьируется в пределах от 40% до 60%;
при необходимости можно установить фокусировку излучения;
некоторые модели оснащены возможностью нагревать помещение до требуемого температурного режима и впоследствии поддерживать его.

Инфракрасные обогреватели, устанавливаемые на потолок, можно установить самостоятельно, не прибегая к помощи специалистов.

Недостатки инфракрасных потолочных панелей

Как показывает практика и отзывы потребителей, успевших воспользоваться и по достоинству оценить работу инфракрасных обогревателей, устанавливаемых на потолок, данные отопительные приборы не имеют недостатков. Несмотря на это, в сети Интернет можно найти отзывы недовольных потребителей, которые негативно высказываются в сторону инфракрасных обогревателей нового поколения. Как известно, отрицательные отзывы напрямую связаны с неправильной эксплуатацией оборудования. Связано это с тем, что условия, в которых осуществляют работу инфракрасные источники тепла, не соответствуют нормативным:

  • стены жилого помещения плохо утеплены либо вовсе не утеплены, в результате чего все тепло довольно быстро выветривается;
  • в стенах имеется большое количество отверстий, что также способствуют быстрому остыванию жилого помещения, в результате чего работа обогревателя становится незаметной;
  • довольно тонкие стены в помещении;
  • постоянно открытая дверь.

Перед тем как приобрести данный вид отопительного прибора, необходимо предварительно проверить теплоизоляцию, в противном случае ожидаемого результата можно не ощутить вообще.

Область применения инфракрасного потолочного отопления

Инфракрасные потолочные отопительные приборы, как правило, используют для обогрева не только жилых помещений, но и в промышленных целях. Такие отопительные приборы можно использовать в качестве основного либо дополнительного источника тепла. В зависимости от целей выбирают уровень мощности. Специалисты рекомендуют выбирать мощность с небольшим запасом, учитывая возможные потери тепла в процессе работы оборудования.

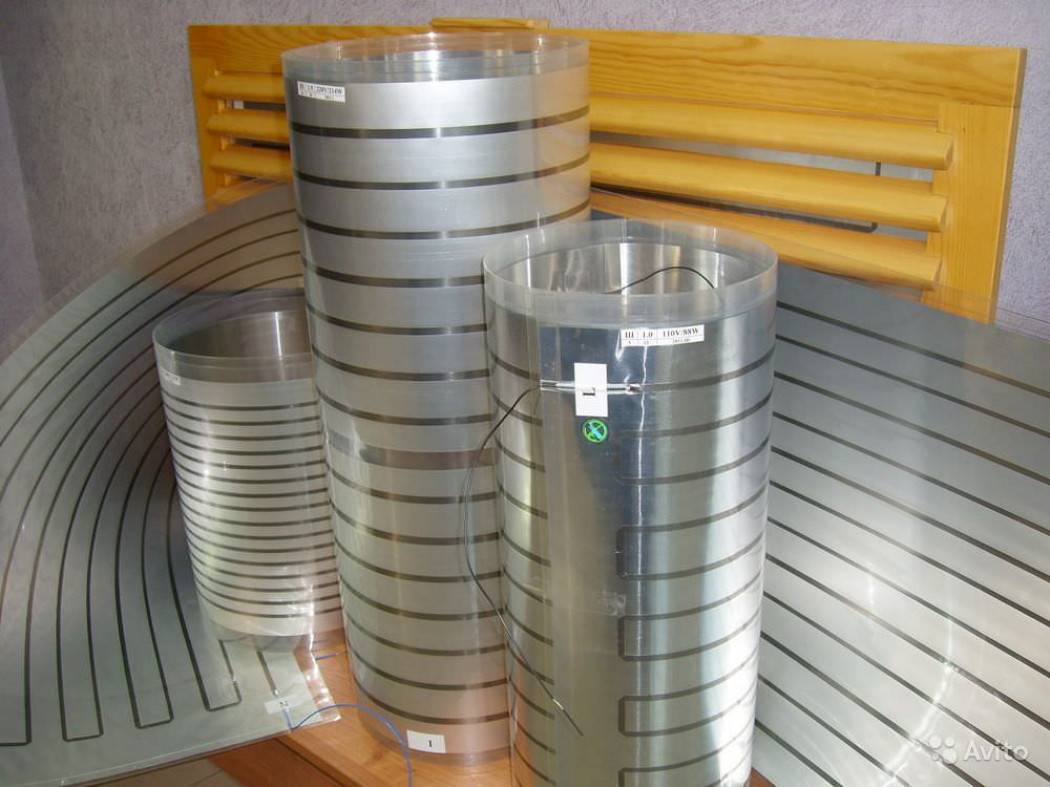

Что собой представляет отопление плэн

ПЛЭН, является резистивным гибким электрическим обогревателем. Нагревательные элементы обогревателя подвергаются ламинированию что препятствует попаданию влаги в обогреватель. Сам нагреватель производится виде тонкой ленты толщиной не более 1,35 миллиметров.

Работает данный нагреватель от электрической сети 220 вольт и при этом способен выдерживать большие колебания сети от 160 до 300 вольт. Состоит ПЛЭН из множества многослойных резисторов, которые находятся между двумя листами пластиковой плёнки и фольги.

Монтаж ПЛЭН можно производить как в стены здания, так и в потолок и пол. После установки нагревательных лент их можно скрыть декоративной отделкой ламинит, кафель и так далее в зависимости вида монтажа.

Следовательно, ПЛЭН – это отопительная система, основанная на плёночных электрических нагревателях.

Принцип действия и разновидности

Характерной особенностью таких изделий является выделение тепла, которое способствует обогреву различных поверхностей – стен, пола, потолков и т.д. Следует отметить, что прогрев воздуха производится частично, ведь основной поток излучения направлен на предметы, которые впоследствии отдают тепло от себя.

Инфракрасные излучение не боятся ветра, сквозняков и способны согреть даже в ветреный день

Прибор состоит из рефлектора и излучателя. Последний отвечает за передачу излучения в процессе нагрева. Отражающим элементом является рефлектор, который производят из термоустойчивых материалов, обладающих высокой отражающей способностью. В качестве нагревательных элементов могут быть:

  • пластины;
  • открытые или закрытые спирали;
  • кварцевые, инфракрасные или галогеновые лампы;
  • ТЭНы;
  • карбоновые проводники.

Излучатель имеет высокую мощность и широкую поверхность, благодаря чему обеспечивает комфортные условия на больших площадях

В соответствии с источниками энергии все обогреватели подразделяются на несколько видов:

  1. Электрические. Наиболее популярный тип приборов, которые устанавливают в любых помещениях. Обязательный элемент в системе – зеркальный рефлектор для передачи излучения в необходимом направлении.
  2. Газовые. Лучше всего подходят для открытых площадок или промышленных сооружений. Из-за высокой мощности их нечасто можно встретить в жилых помещениях. Топливом является газовоздушная смесь.
  3. Дизельные. Востребованы в тех помещениях, где слабая проводка. Такие приборы часто встречаются на улице или в гаражах. Устройству не требуются дымоходы, очистка производится через несколько фильтров.
  4. Пленочные – часто используются в жилых помещениях.

Преимущества использования инфракрасных обогревателей

Распределение тепла в доме с инфракрасным обогревателем.

Главное преимущество таких конструкций кроется в том, что они не рассеивают тепло, а действие направляется на нагрев необходимого объекта. В отличие от различных обогревательных элементов тепловое излучение не поглощается воздухом, энергия прибора достигает обогреваемых поверхностей.

Справедливости ради стоит сказать, что инфракрасные обогреватели относятся к категории приборов нового поколения, являясь абсолютной альтернативой традиционному электрообогревателю. Благодаря тому, что конструкция крепится к потолку, она способна вписаться в любой интерьер, не нарушаю гармонии дизайна. Инфракрасные потолочные обогреватели могут использоваться владельцами домашних животных, поскольку возможность контакта любимца с системой обогрева полностью исключается.

В качестве элемента обогрева инфракрасные потолочные системы выгодно отличаются от иных по нескольким параметрам:

Инфракрасный обогреватель не имеет большого количества деталей, поэтому и ломаться в нем практически нечему.

  • высокая скорость обеспечения тепла — передача тепла устройством начинается через 27 с после включения;
  • бесшумность работы;
  • инфракрасные системы обогрева практически не сжигают кислород;
  • существенная экономия — согласно данным специалистов, затраты на обогрев помещения снижаются на 40%;
  • отсутствие циркуляции воздуха, что дает возможность их устанавливать на улице;
  • точечный и зональный обогрев — прогрев конкретных участков помещения;
  • отсутствие выделения вредных запахов, что, в свою очередь, сводит вероятность отравления к нулю;
  • благоприятный для окружающей среды экологически чистый обогрев;
  • ряд исследований дает право утверждать о благоприятном воздействии инфракрасного излучения на организм;
  • мобильность установки — на телескопической стойке, на стене, на потолке;
  • легкость монтажа потолочного устройства.

Инфракрасные обогреватели обладают рядом качественных показателей, однако имеют и недостаток: из-за интенсивно светового излучения доставляют определенные неудобства при использовании в ночное время суток.

Как правильно установить инфракрасный обогреватель

ИК отопительные устройства подразделяют по видам – приборы газовые и электрические.

  • Электрические модели инфракрасных обогревателей компактны и просто сконструированы. Оснащены электроизлучателями и работают от электрической сети, что является затратным для его обладателей.
  • Работа газовых обогревателей основана на сжиженном газе. Больше сгодятся для обогрева уличных помещений или хоз.построек. В зависимости от модели, возможна их работа на встраиваемых мини баллончиках с газом.

Помните, что устанавливая инфракрасный газовый обогреватель, использовать нужно те же инструкции, что и при монтаже электрических моделей.

Установка инфракрасных обогревателей может происходить 2 способами:

  • на стену
  • на потолок

Решение расположить ИК-обогреватель на стену будет более оптимальным размещением, потому что помещение в этом случае будет максимально прогретым, вплоть до пола. Если вы владелец квартиры с очень высокими потолками, а потому вам выполнять потолочный монтаж затруднительно, используйте настенную установку.

Чтобы ваше помещение было теплым даже в самую суровую зиму, необходимо верно рассчитать показатель мощности. Самой оптимальной является – на 10 кв.метров рассчитывайте 1 кВт мощности обогревателя ИК.

В случае, если монтаж ИК-обогревателя производится только для дополнительного обогрева, а не основного, тогда имеет смысл использовать меньшую мощность. Для такого случая на 20 кв.метров будет достаточной мощность в 1 тыс.Вт.

Важно знать, что более безопасным и комфортным в использовании вариантом будет несколько маломощных обогревателей, чем один, но излишне мощный. Монтаж последних крайне не рекомендован для жилых помещений

Как работает терморегулятор?

Такой регулятор состоит из двух основных узлов:

  • Датчика температуры, установленного возле источника тепла и/или в отапливаемом помещении.
  • Блока управления, обрабатывающего сигналы температурного датчика.

Эти конструкционные элементы взаимодействуют между собой по следующей схеме:

  • Блок управления получает программу работы обогревателя, в которой указан температурный режим в помещении или степень прогрева нагревательного элемента.
  • Датчик температуры считывает «градусы» в комнате и/или у нагревательного элемента, предавая эту информацию на блок управления.
  • Блок управления включает нагревательный элемент в том случае, если переданная датчиком температура меньше запрограммированного значения. И выключает инфракрасную панель, если температура в комнате или у нагревательной пластины превысит запрограммированный параметр.

В итоге потолочные и настенные инфракрасные обогреватели с терморегулятором расходуют только нужный «объем» электроэнергии, прогревая помещение только до нужной температуры. При этом калибровка теплоотдачи и температуры осуществляется с шагом 0,1-1,0 °C

Типовые разновидности терморегуляторов

Современные производители выпускают два типа терморегуляторов:

Механические приборы. У таких регуляторов в качестве датчика температуры используется особая пластина или диафрагма из чувствительного к температурным деформациям материала. Поэтому блока управления у термомеханических регуляторов, по сути, нет. Пластина смыкает или размыкает контакты электрической цепи, питающей инфракрасный нагреватель, под «влиянием» фактической температуры в доме. А все регулирование заключается в фиксации заданной температуры с помощью механического рычага, с помощью которого позиционируют элементы пластинчатого датчика температуры.

  • Главное достоинство такого регулятора – возможность работы без подачи электричества к прибору.
  • Главный недостаток – низкая точность калибровки – от 0,5 до 1 °C.

Схема подключения инфракрасного обогревателя к терморегулятору

Электронные приборы. Температурный датчик такого прибора фиксирует тепловое излучение, считывая электромагнитные волны определенной частоты. При этом контролируется и температура «за бортом», и градусы в доме. Блок управления такого контроллера принимает сигналы от датчика и обрабатывает их по заложенному алгоритму (программе). У электронных приборов только цифровые органы управления. Алгоритм обработки сигналов от датчика задается с помощью заводских программ или кнопок на корпусе. Информация о температуре и режимах работы выводится на дисплей.

  • Основное достоинство такого прибора – высокая точность – калибровка осуществляется с шагом 0,1 °C. Кроме того, наблюдается некоторая автономность управления. Например, инфракрасные обогреватели с терморегулятором для дачи можно запрограммировать на неделю работы по температуре воздуха за пределами дома и даже не выезжать загород для контроля и корректировки работы системы отопления. Механические регуляторы так не могут – пользователю придется «крутить колесико» настройки практически ежедневно.
  • Основной недостаток – работа только при наличии напряжения в сети.

Как подключить терморегулятор к инфракрасному обогревателю?

При монтаже терморегулятора нужно ориентироваться на следующие общепринятые правила:

  • В каждое отапливаемое помещение монтируется отдельный регулятор.
  • Между датчиком температуры и опорной поверхностью нужно установить теплоотражающий экран.
  • Инфракрасные обогреватели потолочные с терморегулятором не могут быть мощнее 3 кВт.
  • Рекомендуемая высота размещения – 1,5 метра от уровня пола.

Сам монтаж прибора выполняется следующим образом:

  • От центрального щита к регулятору «тянут» отдельную линию, которая заканчивается на входящих клеммах «нуля» и «фазы».
  • От регулятора к обогревателю тянут подающую электроэнергию линию, стартующую от исходящих клемм «нуля» и «фазы».
  • К соответствующим разъемам терморегулятора подключают внешние датчики температуры, соединяемые с регулятором с помощью отдельных линий или беспроводных протоколов связи.

Точные схемы монтажа приводятся в паспортах к конкретным моделям регулирующих приборов.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
