Установка котла в бане

Устройство котла для бани

Перед тем как планировать сделать котел в баню, необходимо определиться с материалом для печи. Разработчики малогабаритного котла проектировали постройку корпуса топки и каменки из тонкой, всего 0.8 мм, листовой нержавеющей стали марки Х18Н9Т. Если будет использована легированная сталь с большим содержанием титана и марганца, то нужно будет заранее продумать, чем и как сварить котел для бани, подыскать сварочное оборудование типа плазменного резака или аргона. Выполнение сварочных работ на тонких листах нержавейки потребует опыта сварщика.

Совет! Если не удастся отыскать качественную нержавейку, то котел можно сделать и из конструкционной стали толщиной до 2 мм, с последующим нанесением жаростойкого покрытия.

Срок службы котла из нержавейки составляет до 12 лет, корпус из черного металла прогорает за 4-5 лет.

Конструкция котла состоит из следующих деталей:

  • Топочная камера представляет собой короб размером 800х350х600 мм, размер корпуса позволяет без ограничений транспортировать печку в багажнике легкового автомобиля;
  • Дымоход с пламегасителем. Из-за короткого хода пламени внутри топочной камеры котла из дымовой трубы потоком газов выбрасывает искры и угольки, поэтому для сохранности бани установка на котел промежуточной камеры считается обязательной;
  • Металлический двойной бак для горячей воды с трубопроводами и вмонтированным в топку котла теплообменником.

К сведению! В данном варианте для воды предусмотрен резервуар емкостью в 100 л. Этого более чем достаточно для обеспечения горячей водой как моечного отделения бани, так и заполнения системы отопления. В течение летнего периода в бане используют малоразмерный бак на 30-40 л.

Благодаря тонким стенкам котел прогревает помещение небольшой бани за 25-30 мин., при этом вода в баке греется до 70оС больше часа, поэтому зимой разогрев начинают с прогрева водяного запаса на малом огне. Это дает возможность удалить из помещения бани все запахи, оставшиеся от прежней помывки. После того как бак нагреется до температуры, при которой нельзя будет удержать ладонь на его поверхности, можно разводить огонь в печке на полную мощность. Стены из нержавейки не обгорают, поэтому даже при максимальной мощности работы котла запахов горелого металла в помещении бани не бывает.

Типы газовых котлов для бани

Все оборудование, функционирующее на голубом топливе, делится на:

Чтобы не только натопить баню, но и обеспечить поступление горячей воды, следует выбрать двухконтурный котел, мощность которого 20-30 кВт. Такой мощности достаточно для площади 200-250 квадратных метров. Скорость нагрева воды — 10-14 л/с.

Работать котлы могут как на магистральном газообразном, так и и на баллонном сжиженном газе. Не все дачные поселки газифицированы, поэтому последний тип котлов оптимален для частной бани. Некоторые модели оснащены сменными форсунками, что позволяет оборудованию функционировать на сжиженном и магистральном топливе.

Классификация газовых котлов:

В сравнении с металлическими кирпичные и каменные печи нагреваются дольше, однако они способны дольше сохранять тепло. Котел из металла выбирают из-за компактных размеров, после чего его обкладывают кирпичом.

Горелки используются атмосферные и надувные. Для работы атмосферной горелки не требуется электричество, поэтому она более экономна и при этом совершенна бесшумна. Она функционирует за счет воздуха, поступающего в поддувало. Главное требование к котлам с атмосферной горелкой — грамотно обустроенная вентиляция.

Надувная горелка отличается тем, что для ее работы нужен вентилятор, который работает от электричества. Принцип работы тот же: для нагрева газ смешивается с воздухом. Чтобы сделать работу такой модели более безопасной, нужно позаботиться об устройстве аварийного источника питания.

Постройка котла своими силами

В строительстве котла для бани своими руками нет ничего особенного или сложного. Перед началом работы нужно подготовить специальные инструменты и материалы, а также если есть инструкция тщательно ее изучить.

Материал

Правильная установка котла в бане, зависит от материала, который в процессе работы будет использоваться.

  1. Профессионалы при установке оборудования котла, как правило для его основания выбирают металлические бочки, с объемом до 200 литров. Для этого можно воспользоваться небольшим куском толстой трубы, длинной до 1 метра и диаметром 51 сантиметр.

Схема самодельного котла

  1. Такая установка может обогреть помещение объемом до 15 кубических метров, а это площадь 3 х 3 квадратных метра. Для начала нужно приготовить > с кругами по металлу и сварочный домашний аппарат.болгарку>

Приваривание к котлу опор

Для банного котла в качестве корпуса будем использовать трубу. Главная задача параллельно земле приварить 3 опоры.

Инструкция:

  1. Нижний уровень нужен для установки низа печи.
  2. Высота второго уровня рассчитывается от размеров поддувальной дверцы, которая будет вмонтирована в печку.
  3. Третья опора согласно схеме котла должна примерно размещаться на расстоянии 20 см от верха трубы.

Еще нужен будет для дна печи металлический круг, не меньше 4 мм толщины. Из металлического круга можно изготовить крышку с толщиной от 5 мм и также с вырезанным проемом для усиления кольца дымовой трубы для бани.

Опоры под перегородки разместите исключительно друг около друга. Затем для короба вырежьте отверстие, в нем поддувальные и печные дверцы будут монтироваться, с боку трубы, начинать все нужно от самого низа. Глубину короба определяет толщина стены.

Внутри короба также сделайте перегородку, она понадобится для разделения топочного и зольного отсеков в самодельном банном котле.

Источники

  • https://9ban.ru/oborudovanye/pyech/215-kak-ustanovit-kotel-v-banyu
  • http://avtonomnoeteplo.ru/pechi-kaminy/369-kak-ustanovit-pech-v-banyu.html
  • https://stroyday.ru/stroitelstvo-doma/pechi-i-sistemy-otopleniya/kotel-dlya-bani-svoimi-rukami.html
  • https://cotlix.com/28-kotel-v-banyu-svoimi-rukami

Печь из металлических листов

Печь из металлических листов

Рассмотрим еще один вариант печи для бани – открытую металлическую каменку, обложенную кирпичом.

Этап 1. Подготовка всего необходимого

Большую часть расходных материалов можно приобрести в строительном магазине, то вот составляющие топки продаются лишь в специализированных торговых точках. Итак, в работе необходимы:

  • листовая сталь (5 мм) для стенок конструкции;
  • сталь (10 мм) для дна – оно должно быть толще, т. к. нижняя часть котла обычно больше подвергается воздействию высоких температур;
  • заводские элементы котла (дверки, краны, бак и проч.);
  • пруты арматуры ø3 мм – из них будет сооружена сетка для камней;
  • швеллеры;
  • жесть толщиной 1,5 мм для изготовления дымохода (точнее нижней его части);
  • асбест для верхней части трубы.

Этап 2. Сборка конструкции

Печи-каменки со встроенным баком для воды: а — каменка с одинарными стенками; б — каменка с боковой стенкой в виде бака для воды; в — каменка с баками для воды и воздушным зазором в стене

Шаг 1. Вначале создается чертеж будущего котла – это очень важный и обязательный этап работы. В чертеже должны быть: вид конструкции сверху, сбоку и в разрезе, основные параметры всех элементов по отдельности (в миллиметрах), зарисовки самых важных узлов и проч.

Для этого нужно четко представлять себе принцип работы котла, владеть специальными терминами и «языком» схемы.

Разметка металлического листаСварка корпуса из вырезанных по разметке листов сталиСварка корпусаСварка корпуса

Шаг 2. Покупка всего необходимого (это было описано в предыдущем разделе).

Шаг 3. Выполняется нарезка металла. Из листовой стали формируется толстостенный бокс, который и послужит корпусом для котла.

Шаг 4. Нарезанные листы свариваются. Для этого нужно быть профессиональным сварщиком или нанять такового (за соответственную плату), ведь сварочные швы должны быть идеальными.

Ввариваем отрезок трубы внутрь корпуса печиВвариваем отрезок трубы внутрь корпуса печиФормируем бак для воды. В топочной камере прорезаем отверстие для дымоходаБак для воды и дымоход с задвижкойОборудуем печь топочной дверцейСзади к водогрейному котлу привариваем трубку для подключения крана

Шаг 5. Строится кирпичный экран. Он необходим для смягчения действия высоких температур, источником которых будет металлическая конструкция. Сооружается своего рода короб из кирпича с вентиляционными отверстиями по периметру (как в предыдущем варианте).

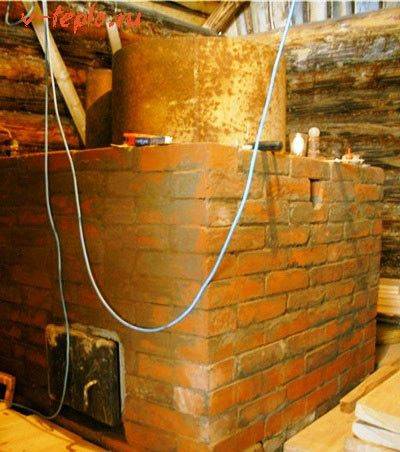

Пример обкладки печи в бане кирпичомПример обкладки печи в бане кирпичом

Устройство котла

В конструкцию котла обязательно должны входить следующие составные части:

  • Топка — камера из толстостенного металла, где происходит процесс горения топлива. Дном топки является колосниковая решётка, через которую зола высыпается в поддувало.
  • Поддувало — пространство под топочной камерой. Используется для сбора и удобного извлечения зольных отходов, а также забора воздуха в топку, необходимого для горения топлива.
  • Каменка — специальная ёмкость, заполненная камнями. Осуществляет перераспределение и отвод тепла.
  • Бак для нагрева воды — размещается чуть выше топки.
  • Теплообменник — небольшая ёмкость, предназначенная для передачи энергии сгорающего топлива теплоносителю.
  • Дымоход — канал, необходимый для отвода дыма. Берёт начало от топочной камеры, далее проходит через бак или каменку, нагревая их и заканчивается дымовой трубой. Для регулировки тяги снабжается задвижкой или шибером.

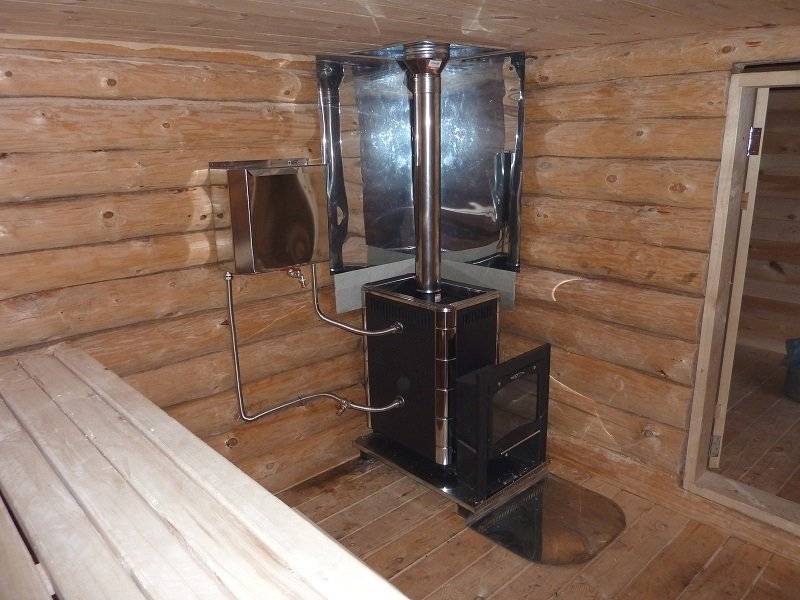

Как правильно установить банный котел

Недостаточно сварить котел для бани своими руками, его необходимо грамотно установить. Если соблюсти несколько важных правил, в дальнейшем не нужно будет беспокоить себя о безопасности:

  1. Нельзя устанавливать каменку вплотную к стене, даже если она возведена из кирпича, минимальное удаление – 20 см
  2. Под печкой необходимо залить монолитную или выложить кирпичную площадку размером 0.7х0.7 м и глубиной около 0.25 м
  3. Если выбран кирпичный фундамент, следует воспользоваться огнеупорными изделиями, которые между собой скрепляются печным глиняным раствором
  4. Устанавливать металлический котел нужно таким образом, чтобы его топочная дверца располагалась в сторону выхода
  5. Около стены, где будет устанавливаться котел, рекомендуется обустроить полки, при этом должна быть подобрана грамотно их высота, чтобы головой не касаться потолка
  6. На потолке нельзя размещать световые и прочие электрические приборы, так как он будет самой горячей поверхностью

В деревянной бане рекомендуется изолировать металлическую печь и обложить ее при помощи огнеупорного кирпича. Это необходимо чтобы не допустить сильного разогревания древесины. Размеры кладки должны быть немного шире фундамента – 0.8х0.8 м. Высота делается равной 100-120 см.

Рекомендуем к прочтению руководство по установке электрокотла

Обустройство дымохода

Устанавливая дымоходную трубу, рекомендуется на высоте 0.3-0.4 м от бака с водой приварить толстую металлическую пластину. Далее на ней будет выкладываться кирпичная трубы, посередине которой располагается задвижка для регулирования тяги.

Видео о том как сделать проход трубы через потолок в бане своими руками

Так как дымоходная труба будет выходить наружу, она обязательно пройдет через крышу

Очень важно предусмотреть, чтобы она не соприкасалась с другими поверхностями напрямую:

  1. Проходя через кирпичную кладку, необходимо предусмотреть утолщение около 10-15 см
  2. Проходя сквозь деревянные конструкции, они должны быть надежно укрыты негорючим теплоизоляционным материалом, поверхность которого обрабатывается асбестом или глиняным раствором
  3. Участок трубы, который будет располагаться непосредственно внутри крыши, между потолком и улицей, обязательно белят или оштукатуривают

Последнее время набирают популярность керамические дымоходные трубы. Их основное преимущество – повышенные защитные свойства и способность противостоять высоким температурам. В комплекте продаются базальтовое волокно, труба и защитные блоки, устанавливаемые в качестве защитной оболочки.

Подводим итоги

Самое важное – безопасность. Металлические печи более пожароопасны, чем аналогичные кирпичные конструкции

Каждый этап следует продумывать до мельчайших деталей.

Имея пусть и малый опыт работ со сварочным аппаратом и желание, можно в короткие сроки смастерить котел для бани своими руками – простую и сложную конструкцию одновременно. По желанию, в нее можно внести некоторые конструкционные изменения, направленные на улучшение характеристик, надежности и долговечности.

Процесс сбора печи

Естественно, печка в баню из трубы собранная своими руками не будет смотреться супер идеально внешне. Однако она выглядит вполне прилично, и главные свои функции будет осуществлять не хуже заводской модели — равномерное выделение тепла.

Монтируя печь в бане, стоит помнить, что она несёт с собой опасность ожога и должна соответствовать всем мерам пожарной безопасности, поэтому нужно соблюдать правила установки:

  • ставить её нужно на фундамент, отступив от стены 0,2 метра;
  • в месте выхода трубы наружу следует произвести утолщение 120 мм, а выступать над кровлей она должна минимум на 0,5 метра;
  • все элементы из дерева нужно обработать изоляционным составом с глиной;
  • отрезок дымохода, между потолком и крышей, необходимо оштукатурить и нанести известковый раствор;
  • полок размещать вблизи стены, где установлена печь.

Фундамент

Самостоятельное изготовление любой модели печи в бане начинается с установки фундамента.

  1. На месте в бане, где планируется размещение печи, надо вырыть яму глубиной 0,5 метра, а длина и ширина может достигать 0,7 метра.
  1. Засыпать её на 0,3 метра щебнем, небольшими фракциями, и хорошо утрамбовать.
  1. Приготовить раствор, цемент и песок, из расчёта 1 к 4, разбавить водой.
  1. Залить раствор в яму и на 24 часа оставить, чтоб он подсох и приобрёл твёрдость.
  1. Сверху необходимо положить рубероид, он защитит от влаги.
  1. Приготовить бетонный раствор, его состав цемент, песок, мелкий гравий и вода, в соотношении 1 к 2 к 4. Полученной смесью залить рубероид.
  1. Хорошо выровнять основание строительным уровнем.

Когда раствор высохнет, можно использовать кладку из кирпича для более эстетичного вид.

Колосник

Колосник — это специальная решётка, которая обеспечивает тягу. Изготовить колосник можно двумя способами.

Первый:

  1. Вырезать металлический прямоугольник толщиной 10 — 12 мм, размером отвечающим параметрам трубы внутри.
  2. В изготовленной детали удалить середину, оставив места для сварки по краям.
  3. К данной раме приварить металлические прутья, расположив их по горизонтали или вертикали.

Второй:

  1. Вырезать круг из металла, диаметр его должен совпадать с трубой внутри.
  2. В кругу вырезать отверстия большого размера, получится что-то похожее на решето.

Конструкция приваривается внутри трубы, она располагается от дна на 15-20 см.

Дымоход

 Дымоходы бывают:

  1. Керамическими — наиболее устойчивы к большим температурам. Срок службы у таких моделей самый большой.
  1. Кирпичными — так как поверхность шероховатая, накапливание сажи происходит быстро, это приводи к замедлению тяги воздуха.
  1. Стальными — этот вариант наиболее подходящий для бани изготовленной своими руками, так как его цена не велика. Материал обладает небольшим весом и большой прочностью, кроме того он хорошо выдерживает температурные перепады, устойчив к воде и коррозии. Он быстро нагревается, поэтому на него ставят бак с водой для дальнейших банных процедур.

Процесс сборки несложный:

  1. Сначала нужно отметить место для отверстия и по отметкам проделать его.
  2. К трубе присоединить кожух из стали, надеть кольца и зафиксировать их к потолку. Ее нижний край закрепить саморезами.
  3. Второй край вывести на крышу. Для заполнения зазоров между ним и крышей можно использовать керамзит, глину или асбест.

Виды котлов для бани

При строительстве маленькой парной, которая состоит из парилки и предбанника, отопление может даже и не понадобиться. Но вот большая баня требует хорошего обогрева комнаты отдыха, моечного отделения и других имеющихся пристроек

Особенно это важно, если вы планируете париться не только летом, но и в зимнее время года

Покупать и устанавливать автономное отопление нет смысла, проще переделать банную печь для совместного обогрева всего строения. Тем более, пока вы будете париться, комната отдыха хорошо прогреется, создав уютную атмосферу и температуру в помещении. Котел, как и любой другой элемент отопления в бане, должен иметь обязательные конструктивные части, главными из которых являются:

  • топка;
  • зольник;
  • дымоход;
  • каменка;
  • бак для воды.

При выборе материала для котла также есть свои нюансы. Печь в бане хоть и выполняет те же функции, что и котел, но работает совершенно по-другому. Поэтому составляющие для монтажа и дальнейшей установки этого агрегата в парилке отличаются от элементов для печи.

Особенности банных котлов

Конструкция большей части котлов для бани включает в себя следующие элементы:

  • Топка, где происходит процесс сгорания топлива.
  • Дымоход, через который будут выводиться наружу продукты горения.
  • Зольник, в котором происходит накопление золы. Еще одна функция этого элемента – нагнетание в топку воздушных масс, необходимых для горения.
  • Каменка, которая отвечает за отвод тепла внутрь бани. Существуют модели и без каменки, но париться в такой бане будет не очень комфортно, поскольку пар будет поступать только от кипящей воды из бака.
  • Емкость для горячей воды.

Объем каменки должен соответствовать размерам котла и самой бани. Слишком маленькая, она будет быстро отдавать все тепло, не успевая прогреть весь объем помещения. Большая, напротив, будет прогреваться слишком долго.

На дно топки непременно помещается колосник – металлическая решетка, сквозь которую зола будет попадать в зольник. Колосник можно изготовить самостоятельно из отрезков арматуры, либо приобрести в специализированных магазинах.

Еще одной отличительной особенностью котла для бани можно считать расположение загрузочной дверцы. Как правило, сам котел располагается в помещении парной, тогда как закладка топлива производится из предбанника. В месте прохода через стену делается специальный канал, заканчивающийся железной дверцей.

Постройка котла своими силами

В строительстве котла для бани своими руками нет ничего особенного или сложного. Перед началом работы нужно подготовить специальные инструменты и материалы, а также если есть инструкция тщательно ее изучить.

Материал

Правильная установка котла в бане, зависит от материала, который в процессе работы будет использоваться.

  1. Профессионалы при установке оборудования котла, как правило для его основания выбирают металлические бочки, с объемом до 200 литров. Для этого можно воспользоваться небольшим куском толстой трубы, длинной до 1 метра и диаметром 51 сантиметр.

Схема самодельного котла

  1. Такая установка может обогреть помещение объемом до 15 кубических метров, а это площадь 3 х 3 квадратных метра. Для начала нужно приготовить <<болгарку>> с кругами по металлу и сварочный домашний аппарат.

Приваривание к котлу опор

Для банного котла в качестве корпуса будем использовать трубу. Главная задача параллельно земле приварить 3 опоры.

Инструкция:

  1. Нижний уровень нужен для установки низа печи.
  2. Высота второго уровня рассчитывается от размеров поддувальной дверцы, которая будет вмонтирована в печку.
  3. Третья опора согласно схеме котла должна примерно размещаться на расстоянии 20 см от верха трубы.

Еще нужен будет для дна печи металлический круг, не меньше 4 мм толщины. Из металлического круга можно изготовить крышку с толщиной от 5 мм и также с вырезанным проемом для усиления кольца дымовой трубы для бани.

Опоры под перегородки разместите исключительно друг около друга. Затем для короба вырежьте отверстие, в нем поддувальные и печные дверцы будут монтироваться, с боку трубы, начинать все нужно от самого низа. Глубину короба определяет толщина стены.

Внутри короба также сделайте перегородку, она понадобится для разделения топочного и зольного отсеков в самодельном банном котле.

Экран котла

Прежде всего ввариваете короб, потом вставляете в корпус дно, колосник и верхнюю крышку. Затем производя установку в помещении, делайте таким методом, чтобы корпус проходящий сквозь стенку, аккуратно вышел на улицу или в помещение топки. Далее дымовую трубу ставим на верхнюю крышку и укладываем камни, котел монтируется как правило на фундамент, приготовленный под печь бани .

В завершении для котла соорудите экран. Делают экран по-разному, и используют для этого кирпич. Можно полностью обложить кирпичом котел или сделать одну стену из кирпича.

Правила установки котла

Для строительства бани обычно используют горючий материал — дерево, поэтому соблюдение следующих правил пожарной безопасности является главным требованием при монтаже отопительного прибора:

  • Котёл нельзя ставить сразу на деревянный пол, под него нужна опора из негорючего материала — кирпичное основание, бетонная плита или толстый лист металла.
  • В комнате, где установлен котёл, должна быть оборудована хорошая вентиляция, чтобы исключить скапливание продуктов горения внутри помещения.
  • Для защиты дымохода котла от конденсата рекомендуется выполнить теплоизоляционные мероприятия с использованием минеральных утеплителей.

Печное воздушное отопление

Кратко рассмотрим и такой вид отопления (прогрева) бани. По сути, этот вариант считается самым распространённым и максимально удобным. Он идеально подходит для небольших помещений, используемых непосредственно для банных процедур.

Хорошая каменка сможет без труда обогреть всю баню, и при этом не будет требовать установки дополнительного источника тепла и дополнительных денежных расходов. Раньше для обустройства хорошей банной печи требовалось найти профессионального каменщика или проявить хорошую фантазию для её изготовления с использованием подручных материалов (каких только печей не изобретали).

Сейчас всё гораздо проще. Вы без труда сможете приобрести уже готовое изделие практически в любом специализированном магазине. При этом установка таких каменок вполне проста и не требует каких-либо специфических условий

Единственное, на что следует обратить особое внимание при её покупке – мощность (обычно указывается в паспорте к изделию)

Данный вид обогрева имеет и ещё одну свою положительную сторону. Большинство печек такого вида отапливается при помощи дров, что формирует своеобразную психологическую картину и позволяет истинным любителям бани сохранять традицию, заложенную нашими предками.

Кстати, недавно известная компания Теплодар, выпустила новую модель печи-камина под названием Сиеста. Она быстро завоевала авторитет среди своих «банных собратьев». И это не случайно, так как топится из смежного помещения, тем самым одновременно обогревает, и парную, и комнату отдыха. Согласитесь, очень удобно.

Естественно, существуют варианты каменок, которые используют для нагрева электричество, газ и даже жидкое топливо. Ну здесь, скажу я Вам, всё на любителя и в зависимости от Ваших возможностей и пристрастий.

https://youtube.com/watch?v=Waxg6VSKkXQ

О чем нужно знать?

Вначале следует определиться с топливом, которое будет использоваться, и, следовательно, с типом котла. Электрические и газовые приборы нежелательно изготавливать самостоятельно, но если выбор был сделан в пользу одного из них, то лучше купить готовый качественный котел. В противном случае возрастет риск возникновения аварийных ситуаций.

Котел для бани твердотопливный, схема

Также стоит отметить, что установленный котел на газу обязательно должен проходить проверку представителем соответствующих органов. Поэтому куда проще собрать и установить твердотопливный агрегат.

Устройство дымохода для банной печи

Дымоход для печки в баню потребуется сделать независимо от вида топлива или размера парилки. Принцип работы любого устройства основан на способности нагретого воздуха подниматься вверх. Отработанные газы, выходя в выпускной канал печи, поступают в дымоход. Они могут быть с прокладкой внутри здания и по наружной стене.

Каждый вид имеет ряд преимуществ, но наиболее распространен способ проведения труб внутри помещения. При прохождении через перекрытия и выход на крышу рекомендуется оснащать такие места дополнительным слоем тепло и гидроизоляции. Рекомендуется использовать теплоизоляционные муфты, или обматывать детали минеральной ватой или другим материалом.

Банные котлы на жидком топливе – грязно, но эффективно

Жидкое топливо очень ценится в промышленных целях, поскольку эффективность повышается при использовании дизельного топлива или отработанного масла, но в случае с банными котлами имеется один значительный недостаток, который значительно понижает популярность такого оборудования в частных постройках. Резкий запах, образуемый при сжигании топлива, несовместим с пребыванием посетителей в бане.

Также жидкие топливные составы сложнее закупать, транспортировать и хранить, поскольку для этих целей понадобятся дополнительные денежные средства, транспорт соответствующей грузоподъемности и отдельное помещение, в котором будут соблюдены нормы пожарной безопасности при работе с горюче-смазочными материалами.

Пожарная безопасность при монтаже банной печи

Правила противопожарной безопасности при установке железной печи в бане оговаривают требования, связанные с обязательным соблюдением противопожарных разрывов и мероприятий, направленных на предотвращение аварийных ситуаций.

Корпус и дымоходная труба, во время топки сильно разогреваются. Со временем, древесина, испытывающая постоянную термическую нагрузку, окисляется, что становится причиной воспламенения, даже без наличия открытого огня. По этой причине, требования пожарной безопасности при монтаже печи в банном помещении, требуют соблюдения трех важных правил:

  • Предусмотреть безопасные расстояния между корпусом печи и стенами из горючих материалов.
  • Установить печь на негорючем основании.
  • Применять огнезащитный материал для снижения термической нагрузки на стены, расположенные вблизи сильно нагревающихся деталей печи.

Существуют общие правила, которые необходимо соблюдать во время монтажа:

  • Рекомендуется, чтобы отделка стен вокруг печи, выполнялась из негорючих материалов. Если такой возможности нет, поверхности из бруса или бревен покрывают теплоизоляцией и обшивают стальным листом.
  • Обязательны противопожарные мероприятия: обработка несущих конструкций и стропил мастиками, и антипиринами, препятствующими возгоранию деревянных элементов.
  • ППБ предписывает использовать противопожарный изоляционный материал для внутренних стен с высокой степенью огнестойкости. Допускается применение минеральной ваты. Для увеличения безопасности, в качестве изоляционного материала используют базальтовый утеплитель, выдерживающий температуру плавления 1400°С.

Преимущества и недостатки газификации бани

Прежде чем решиться на проведение газа в баню, владельцы загородных участков стараются учесть все особенности этого способа

Во внимание берутся стоимость эксплуатации, экологичность, сложность ухода, эффективность

Плюсы использования голубого топлива

Помимо заметной экономии, к плюсам этого способа можно отнести гигиеничность газа – при сжигании отсутствуют запахи, сажа, копоть. Кроме того, газифицированная баня разогревается почти в два раза быстрее.

Большой плюс – автоматизация процесса. Для растопки требуется минимум трудозатрат со стороны владельца. В совокупности с дешевизной газа, это преимущество делает газификацию бани особенно привлекательной.

Минусы, замеченные владельцами и профессионалами

По мнению владельцев, главный недостаток – сложность с получением разрешения: при малейших неточностях комиссия запрещает использование газа для нагрева бани.

К другим минусам пользователи относят:

Еще одно субъективное наблюдение касается отсутствия запаха. Многие ценят аромат, который распространяется по нагретому помещению при сгорании древесины. Газовое оборудование исключает такую возможность.

Как вывести дымоход через потолок

Как говорилось выше, дровяная печка в бане разогревается до максимума, причем топится периодически, только во время помывки. Внутренняя стальная труба сэндвича тоже греется до высокой температуры, благодаря чему конденсат в ней не образуется. Это значит, что на газоходе не нужно ставить тройник и тупиковую секцию – конденсатосборник, вертикальный канал подсоединяется к печи напрямую, как показано на схеме.

Выполняя проход через деревянное перекрытие и кровлю, важно соблюсти противопожарные нормы. Они гласят, что внутренняя стенка газохода, защищенная негорючим волокном, должна располагаться на расстоянии не менее 38 см от ближайшей конструкции из дерева

Заметьте, что для голой железной трубы этот отступ должен увеличиться до 500 мм с каждой стороны

Вопрос решается двумя путями:

Заметьте, что для голой железной трубы этот отступ должен увеличиться до 500 мм с каждой стороны. Вопрос решается двумя путями:

  • нужно собрать или приобрести готовый потолочно-проходной узел, представляющий собой металлический короб требуемых размеров, наполненный негорючим утеплителем;
  • прямо в перекрытии установить квадратный водяной бак самоварного типа, нагреваемый отходящими газами.

Схема установки бака в перекрытие (слева) и потолочно-проходного узла (справа)

Поэтапно монтаж вертикального сэндвич дымохода в бане выглядит так:

  1. Четко определив место прохода трубы сквозь потолок, вырежьте в перекрытии квадратный проем, чьи размеры определите по формуле 380 х 2 + d (внутренний диаметр круглого канала).
  2. Выясните, где газоход пересечет кровлю. Если он попадает в стропило, вырезайте проем в стороне от него, а в процессе монтажа выполните обход конструкции с помощью двух колен на 30 или 45°.
  3. Присоедините к патрубку печки первую секцию из одностенной стальной трубы со встроенным шибером для регулировки тяги. Стык промажьте жаростойким герметиком и зафиксируйте хомутом.
  4. Установите переходник и соберите весь дымоотвод из сэндвича, вставляя секции одну в другую «по конденсату».
  5. Короба узлов прохода наполните негорючим утеплителем – базальтовой ватой либо керамзитом. Чтобы предотвратить затекание, наденьте на дымоход специальную кровельную прокладку – мастер флеш (иначе – крыза). Герметизируйте сверху все стыки.

Чтобы дымоход не нагружал своим весом банную печь, прикрепляйте его хомутами и кронштейнами к деревянным балкам и другим конструкциям. Как сделать дымоход в бане с проходом через потолки и крышу, описывается в видеосюжете:

Банная газовая печь – плюсы и минусы

Иметь собственную добротную баню – мечтает практически каждый человек, живущий в частном доме. Но, как известно, строительство бани — дело не простое, требующее определённых знаний и навыков. Как показывает практика, все чаще в последнее время при возведении бани используются зарубежные строительные технологии. Современные парные существенно изменились и по внешнему виду и по ряду характеристик, они совсем не похожи на исконно-русские бани. Классическая печка-каменка, требующая создания фундамента и выделения немалой площади, уходит в прошлое. Сегодня, как правило, предпочтение отдаётся инновационному оборудованию, которое позволяет не думать о процессе работы всех устройств.

На данный момент на рынке лидируют газовые металлические печки, использующиеся в качестве специального оборудования для саун, хамамов и русских парных.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
