Самостоятельный монтаж раздвижной двери-купе в 6 шагов

Пошаговая инструкции по сборке раздвижных дверей

Чтобы изготовить раздвижную систему для шкафа своими руками, следует в точности придерживаться пошаговой инструкции и крепить полотна по определенной схеме.

Чертежи и деталировка

Чтобы получить общее представление, как собрать раздвижную дверь для шкафчика и закрепить ее на направляющих роликовых подвесках, необходимо подготовить чертежи размещения всех деталей. На схеме указано положение главных деталей:

1. Стойка ручка.
2. Полотно.
3. Направляющая рейка сверху.
4. Нижняя рейка.
5. Верхняя перекладина.
6. Нижняя планка.

13 пунктом обозначены верхние ролики, а 14-а – саморез для фиксации опорных роликов.

Допустимая погрешность

При выполнении и установке деталей раздвижной системы допускается погрешность +- 5 мм. При этом даже незначительное отклонение от заданных параметров может спровоцировать люфт створок. Это не критичный, но весьма неприятный момент.

Установка верхней направляющей

Профиль в верхней части фиксируется заподлицо с боковыми стенками. Любой зазор между торцами профиля и боковой стенкой не допускается. Длина должна соответствовать внутренней ширине шкафа.

Крепить детали можно с помощью шурупов с потайной головкой или саморезов с пресс-шайбов.

Установка нижней направляющей

Перед фиксацией нижней направляющей необходимо выполнить простую «примерку. Для этого потребуется установить верхний профиль, поместить на дно нижний профиль без прикручивания саморезами, а затем поставить 1 створку. Подобные манипуляции помогут определить, на сколько мм и в каком направлении потребуется сместить нижнюю направляющую. Это делается по уровню с оценкой ровности по всей длине.

Если профиль будет размещаться в нужном месте, его потребуется отметить линией по всей длине. После этого створку следует снять, а направляющую зафиксировать к дну шкафа посредством саморезов.

Сборка рамы для заполнения

Если двери были отправлены в демонтированном виде, либо вы производите сборку шкафа с нуля, следующий этап будет сводиться к сборке рамы. Для этого нужно подготовить:

1. Два вертикальных профиля.
2. Две горизонтальных рамки, соответствующие ширине 1 створки.
3. Ролики.
4. Крепежные элементы.
5. Дрель для сверления.
6. Регулировочные винты.

Для сборки нужно предварительно «примерить» детали друг к другу, разложить профили и выполнить отверстия для сборки прямоугольной рамы. Затем следует установить роликовые элементы и регулировочные винты.

Установка заполнения

Чтобы заполнить створки, можно использовать следующие материалы:

1. МДФ (толщина 6-12 мм).
2. Зеркало (толщина 4 мм).
3. Стекло (толщина 4 мм).
4. Ротанг.

Материалы для заполнения заказывают после проведения расчетов размеров створки.

Чтобы заполнить полотно, крепежи рамы следует послабить или выкрутить.

Наклейка буферной ленты

Буферная лента используется для защиты внутреннего пространства шкафа от наружной пыли, а также минимизации ударов створок о боковые стенки. Конструкция представляет собой тонкую полоску эластичного материала с ворсистой поверхностью. Она фиксируется с обратной стороны вертикального направляющего профиля.

Вставка створки в направляющие

Створка фиксируется в направляющие, начиная с дальнего профиля. Для этого нужно следовать такой инструкции:

1. Перенести дверь к проему.
2. Поднять створку в рабочее положение и наклонить верхнюю часть в сторону верхней направляющей.
3. Вправить ролики в пазы верхнего профиля.
4. Приподнять створку.
5. Проверить плавность движения дверки и отрегулировать ее в случае необходимости.
6. Поставить вторую створку.
7. Проверить плавность хода второй створки.

Придерживаясь пошаговой инструкции и чертежей, можно провести сборку дверок шкаф-купе своими руками и без каких-либо сложностей.

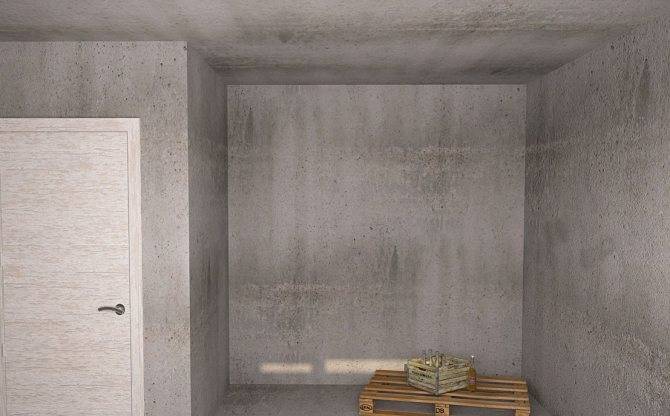

Подготовка к монтажу

Основное удобство ниши и главное преимущество заключается в наличии всех необходимых для создания шкафа стенок. Таким образом, возникает необходимость лишь в изготовлении дверей и их монтаже. Единственным минусом такого решения является систематическое несоблюдение пропорций и кривизна стен в нишах.

Исходя из этого, просто смонтировать раздвижную дверь в нишу не удастся, практически во всех случаях возникнут существенные перекосы. Дверное полотно будет иметь либо зазор огромных размеров в месте примыкания к стене, либо начнет самопроизвольно открываться. Устранение подобных дефектов путем простой регулировки раздвижной системы выполнить будет весьма проблематично.

Виды межкомнатных дверей

По типу конструкции различают двери:

1. Филенчатые (включая царговые), отличающиеся более тонкими вставками (филенками) в дверном полотне.
2. Щитовые, состоящие из рамы, обшитой МДФ или фанерой, и уложенным в пустотах наполнителем.
3. Пустотелые («пустотки»). В принципе, это те же щитовые только без наполнителя.

По типу открывания двери бывают: 1. Распашные: одно-, полутора- и двустворчатые. 2. Раздвижные межкомнатные двери: откатные (по типу купе), кассетные (при открывании полотно заходит в стену), двустворчатые. 3. Складные («гармошка»).

В качестве основного материала для изготовления межкомнатных дверей используют натуральную древесину и ее искусственные заменители. Металл применяют для петель, ручек, замков. Декоративные вставки могут быть выполнены из стекла.

Отличаются и типы покрытия. Двери из древесины красят или лакируют. Также выпускают ламинированные (декорированные специальной пленкой) и шпонированные (отделанные тонким слоем древесины) двери.

Советы

• Имейте в виду, что вблизи установки пенала для раздвижных дверей, как правило, отсутствуют розетки и выключатели. Если они все-таки нужны на стене, предусмотрите их установку до того, как будете делать пенал. В готовых изделиях место для проводки и розеток (или выключателей), как правило, отсутствует. Но ищите, уже есть производители, которые предусматривают и такие варианты.
• Дверь раздвижная может быть выше стандартной распашной.
• Для того, чтобы повысить звукоизоляцию, используйте уплотнители.
• Если делаете дверь в новостройке, не забудьте предусмотреть, как будет расположен готовый пол, чтобы учесть это при расчетах.
• Для монтажа готового пенала используется пена, у которой понижен коэффициент расширения (она почти не расширяется)
• Покупая готовый пенал, выясняйте, в какой материал он монтируется (гипсокартон, кирпич, бетон и т. д.)
• Используйте при работе отвес, он более точно покажет место, после установки верхнего профиля (или бруса), где должен располагаться нижний направляющий рельс.
• Чтобы в системе нигде не открутился и не разболтался крепеж, все винты регулировки нужно закрепить по принципу контргайки, нанося на резьбу крепежа клей или герметик.
• Перед тем, как вставить ролики в верхнюю направляющую, тщательно продуйте ее, чтобы мелкий сор, стружка, окалина не могли испортить их ход.

Процесс изготовления

Для начала, вот как делают раздвижные межкомнатные двери своими руками. Смотрите видео – в этом ролике показан весь процесс от начала и до конца.

Первым делом необходимо отправится в магазин за аксессуарами и всем необходимым. Но прежде необходимо сделать замеры

Очень важно точно знать ширину, а также высоту дверного проема и полотна. Зная эти параметры можно не только без труда и путаницы приобрести все, что нужно для создания раздвижных дверей своими руками

Механизм раздвижной конструкции.

В строительном магазине первым делом приобретается механизм. По размерам дверных приемов и полотна консультанты смогут подобрать нужный вариант. Стоит учесть, что длина направляющих должна быть в 2 раза длиннее, чем полотно. Если система чуть длиннее, не беда. Лишнее всегда можно обрезать.

Возможно, для нее необходимо будет приобрести дополнительную рейку. Также перед тем, как сделать раздвижные двери своими руками, обычно приобретают еще и декоративные планки, а также упорные рейки. Если стоит задача сделать красивую дверь, тогда следует подобрать и подходящее плотно.

Подготовка полотна

Для подготовительных работ требуется фрезер или же болгарка, дрель, молоток и стамеска. Какой подобрать инструмент – это дело вкуса, но при помощи электроинструмента подготовительные работы могут быть выполнены более точно и гораздо быстрее.

На нижней торцевой части полотна, по центру прорезается паз. Ширина его должна составить 3 мм. Он нужен для установки и работы направляющей. Более точный паз делается при помощи фрезера. Вообще создание красивых раздвижных дверей своими руками при помощи только ручного инструмента — невозможно.

Далее, пришло время распаковать механизма и найти в упаковке ролики и скобы. Вначале – ролики соединяют со скобами. На последних для этого предусмотрены специальные отверстия. Получившиеся узлы приставляют к верхней торцевой части полота и обводят контуры деталей. Далее – на все той же торцевой части выбираются пазы, равные толщине крепежной части скобы. Затем, деталь прикручивается к корпусу полотна. В самом простом варианте без замка можно считать раздвижную межкомнатную дверь своими руками готовой.

На следующем этапе работ устанавливают замок. Для работы используется все тот же ручной фрезер. Место монтажа размечается. От нижней части полотна отмеряют 900 мм. Здесь будет ручка. Замок врезают в центр полотна. Длина замка делиться пополам. Длину замка откладывают от того места, где будет ручка. Делается это в две стороны от центра. Далее – в этой точке делают нишу для замка. Затем замок вставляется и закрепляется при помощи саморезов.

Профессионалы рекомендуют перед тем, как делать раздвижную дверь своими руками, внимательно размечать полотно. При неправильной разметке можно испортить дверь необратимо. Если необходимы дверные ручки, тогда для них также вырезаются пазы либо сквозное отверстие. Отверстие изготовить гораздо проще и дешевле.

Монтаж механизма, установка двери

Монтаж раздвижной системы прост. Если вы не знаете, как сделать раздвижную дверь своими руками, то даже в этом случае монтаж не составит труда. Все, что необходимо – установка направляющего профиля строго по горизонту.

Край направляющего профиля обязан выступать на 50 мм от края проема. С другой стороны профиль обязан уходить на ширину дверного полотна. Высоту установки механизма необходимо просчитать. Этот размер складывается из высоты полотна и роликов, а также из зазора под дверью.

Расстояние профиля от стены зависит от самой стены. Если стена ровная, то все очень просто. Если не слишком ровная, тогда, возможно процесс изготовления и установки раздвижной межкомнатной двери своими руками может слегка усложниться.

Полотно устанавливается на направляющие с боковой стороны. После того, как дверь сядет, снизу крепят упор. Теперь остается лишь обустроить проем. Теперь вы знаете, как сделать раздвижные двери своими руками. Это не сложно, оригинально и эргономично.

Такие двери – это новый тренд. Многие дизайнеры используют эти решения в создании уникальных интерьеров. Такие конструкции также популярны в Японии. Вы можете украсить свой дом и расширить пространство. К тому же, то, как делается раздвижная дверь своими руками – это очень увлекательное занятие.

Монтаж дверей

Рассмотрим, как должна проходить установка дверей, взяв для примера наиболее простой вариант – монтаж одностворчатой дверей с одной направляющей. Дверное полотно сдвигается вдоль стены.

Выполнение разметки

На первом этапе выполнения работ, необходимо произвести измерения и подготовку проема

Важно, чтобы проем имел правильную прямоугольную форму. Горизонтальная стойка проема должна быть строго параллельна полу, так же, параллельными должны быть вертикальные стойки проема

Далее нужно будет произвести разметку места расположения направляющей, сделать это можно двумя способами:

• Первый способ: измеряем высоту дверного полотна. Прибавляем к полученной цифре 2 см (для образования зазора в нижней части двери) и высоту роликового механизма (как правило, 5 см). Откладываем полученную высоту на стене у проема и при помощи уровня проводится горизонтальная линия.
• Второй способ: Полотно двери устанавливается к проему, по его верхней створке проводится линия. Затем вверх от полученной линии вверх откладывается 7 см (высота ролика плюс высота зазора). Проводится линия по сделанным меткам, ее горизонтальность проверяется уровнем.

Крепление направляющей

Это один из наиболее важных этапов монтажа раздвижных дверей, инструкция предписывает действовать так:

• По намеченной линии к стене при помощи дюбелей крепится брус с сечением 40 мм.
• Необходима правильная установка бруса. Его крепят над проемом так, чтобы половина длины бруса приходилась на стене, на которую будет сдвигаться створка раздвижных дверей.

Подвешивание створки

После закрепления направляющей необходимо будет выполнить следующие действия:

• Собрать и установить в направляющую каретки роликовых механизмов. Как это сделать, можно посмотреть на видео. Необходимо вставить в каретки соединительный болт, так, чтобы он выступал в нижней части механизма. Затем ролик аккуратно вводится в направляющую. Если каретка собрана правильно, то она легко будет двигаться по направляющей.
• На верхнем торце двери производится установка скоб роликового механизма. Крепятся они строго по центральной линии по толщине двери.
• Теперь нужно осуществить подвешивание полотна дверей и закрепление роликов к скобкам болтами.
• По краям направляющих необходимо установить ограничители, которые не позволят двери выскочить из направляющей.
• На последнем этапе нужно будет закрепить декоративный наличник, который закроет механизм открывания.

Итак, установка раздвижных дверей своими руками вполне возможна. Процесс монтажа нельзя назвать чрезмерно сложным, но вот аккуратности и терпения потребуется немало. Чтобы не допустить ошибок, которые существенно затруднят эксплуатацию раздвижной двери, стоит предварительно посмотреть видео материалы, в которых подробно описаны монтажные работы.

Монтаж дверей-купе

Есть разные модели раздвижных дверей-купе. Они могут немного отличаться конструкцией, но общие правила сборки и установки аналогичны.

Предварительно необходимо выполнить следующие требования:

1. Выровнять стены входного проема, чтобы не пришлось приобретать дверное полотно больших размеров, способное скрыть все изъяны;
2. Стены входа должны иметь повышенную несущую способность;
3. Входной проем должен быть полностью отделан: заштукатурен, окрашен или покрыт прочей финишной отделкой.

Сборка полотна

После подготовки проема можно приступать к сборке межкомнатного дверного блока. Предварительно необходимо на торцы дверного полотна установить ролики. Каждый производитель для своей модели предлагает пошаговую инструкцию сборки и монтажа. Поэтому ролики могут фиксироваться от угла полотна на расстоянии монтажной пластины или на 1/6 длины торцевой части полотна.

Монтаж роликов

Ролики обязательно центруются, т.е. они должны быть расположены на одинаковых расстояниях. Для этого с помощью пластины на торцевой части полотна отмечаются места фиксации роликов и делаются отверстия. При этом берется сверло диаметром меньшим на 1 мм от диаметра саморезов.

Далее пластины закрепляются саморезами, длина которых подбирается в зависимости от массы дверного полотна. Крепежные элементы не должны быть короче 7 см. Чтобы не возникало излишних напряжений, саморезы рекомендуется закручивать четко перпендикулярно основанию.

В закрепленные пластинки вставляются опорные элементы для роликов. Их фиксация осуществляется на боковой поверхности с помощью крышки. Далее необходимо платформы для роликов зафиксировать на штырях, концы которых имеют для этого резьбу.

Закрепление фурнитуры

Перед тем, как полотно двери будет устанавливаться в проем, рекомендуется установить замок и ручки. В данном случае используются специальные элементы фурнитуры врезного типа. Если в комплект поставки дверного блока входят ручки и затворные механизмы, тогда под них уже подготовлены места установки.

Если же полотно и фурнитура приобретались отдельно, тогда все необходимые выемки и отверстия необходимо выполнять самостоятельно с помощью стамески и электродрели. При этом обязательно делается предварительная разметка участков фиксации элементов фурнитуры.

Установка направляющей

Когда ролики уже установлены и закреплены на полотне двери намного легче определить место крепления направляющих элементов дверной конструкции. В подобной ситуации четко понятно, на какой высоте размещать нижнюю грань направляющей рельсы для роликов.

Наиболее удобный вариант фиксации рельсы – на деревянный прямоугольный брус, минимальное сечение которого должно составлять 5х7 см, а длина равна ширине дверного полотна, умноженной на 2, плюс дополнительные 5 см. Направляющие рельсы должны иметь аналогичную длину.

Направляющая крепится к брусу минимум 3 саморезами: 2 по краям, с отступом 10 см, 1 в центре (мест фиксации может быть больше, но не меньше трех). При этом необходимо использовать только саморезы, длина которых не меньше 8 см.

Далее брус с рельсом накатывается на ролики полотна, двери приставляются к проему, на стене делается разметка для закрепления направляющей конструкции. Обязательно необходимо добавить около 1 см, чтобы нижняя часть полотна не соприкасалась с половым основанием. А если планируется дополнительная укладка напольного покрытия, тогда необходимо учесть также его толщину. Крепежных элементов должно быть минимум 4.

После нанесения линии на стену для установки направляющей сначала сверлятся дырки в деревянном брусе. Затем он прикладывается обратно к стене по отмеченной линии и через сделанные отверстия с помощью гвоздя отмечаются места для сверления отверстий в стене. Если стена позволяет, для крепления направляющих брусьев рекомендуется использовать анкерные болты или саморезы длиной 12 см.

После закрепления бруса с рельсом над входным проемом можно подвешивать дверное полотно. Для этого ролики вставляются в рельс, после чего его края блокируются прижимными винтами. А на половом основании монтируется флажковый ролик, чтобы предупредить отклонение двери по вертикали. На этом этапе можно считать установку раздвижной конструкции завершенной.

Как самому установить раздвижные двери?

Изначально раздвижные двери предназначались для экономии места в небольших помещениях, где на счету каждый сантиметр, буквально съедаемый радиусом распахивания обычной двери. Но сегодня вопросом, как самому установить раздвижную дверь, задаются и те, у кого нет необходимости протискиваться боком из одной комнаты в другую. И все потому что такие двери удобны, функциональны и очень элегантны. А если установить их самостоятельно, то и не так дороги.

Какими бывают раздвижные двери

Прежде чем думать, как установить двери раздвижные, необходимо решить, какие именно вы хотите видеть в своем интерьере.

Типы раздвижных систем различают по способу скольжения:

1. Это могут быть две части полотен, которые открываются в обе стороны2. Одна дверь ходит влево или вправо вдоль стены.3. Когда полотно уходит в стену, скрываясь в проеме кармана (пенала) из гипсокартона или готовой металлической кассеты.

Количество полотен.

В первую очередь двери-купе, как их ещё называют, отличаются по количеству и ширине полотен, которые зависят от параметров дверного проема или ниши, которую вы хотите закрыть.

1. Для стандартного проема достаточно одного подвижного полотна, которое полностью его перекроет в закрытом положении.
2. Для широких проемов целесообразнее использовать два полотна, нежели одно широкое.
3. Если же вы хотите перегородить комнату, разделив её на функциональные зоны, не обязательно выстраивать перегородки — достаточно установить многостворчатые раздвижные двери. В зависимости от ваших потребностей, подвижными могут быть все полотна, либо только центральные или только боковые. Варианты могут быть любыми.

Процесс монтажа раздвижной двери

1. Установка направляющих2. Закрепление держателей на полотне двери, фурнитуры (ручки, замки)3. Установка дверного полотна4. Монтаж ограничителей, доводчиков5. Закрепление наличников и доборов6. Проверка и окончательная регулировка двери

Инструменты для сборки раздвижной двери:

• строительная рулетка;
• уголок;
• водяной или другой уровень, отвес;
• дрель со свёрлами;
• шуруповерт с битами;
• молоток;
• резиновая киянка;
• ножовка или циркулярная пила;
• пистолет для монтажной пены;
• набор стамесок;
• отвертки;
• саморезы;
• гвозди;
• дюбеля;
• пластиковые заглушки для саморезов;
• монтажная пена.

Межкомнатные раздвижные двери своими руками

ЧТО ВЫ ПОЛУЧИТЕ В РЕЗУЛЬТАТЕ?

Экономия пространства. Здесь не нужно тратить полезное пространство на закрытие и открытие двери, что можно наблюдать в случае с распашной конструкцией. Его можно использовать для своих каких-то дополнительных целей.Возможность легко открывать створки, не прикладывая для этого усилий.Их легко можно оставлять приоткрытыми. Никакой поток ветра не способен их самопроизвольно закрыть.Легко поддаются автоматическому регулированию, то есть можно без проблем автоматизировать систему управления.

Преимущества раздвижных дверей:

• необычность, нестандартность решения;
• отсутствие глухих зон и проблем с расстановкой мебели;
• безопасность. Владельцу раздвижных дверей не грозит стукнуться об угол двери в неосвещенной комнате (но, нужно быть осторожными, дети могут засунуть пальцы между стеной и дверью);
• такая дверь не откроется сквозняком.

Недостатки раздвижных дверей:

• высокая стоимость установки. Но, выполняя работы своими руками затраты сводятся к минимуму и ничем не выше нежели при установке распашных дверей;
• плохая изоляция. Отсутствие препятствия для проникновения шума, света, запахов можно устранить, если установить на торец двери войлочную прокладку;
• сложность ухода за пеналом, т.е. местом, куда уходит раздвижная дверь при скрытой конструкции. Такая проблема решается двумя способами. С помощью пылесоса со снятой насадкой удаляется мусор из пенала. Второй вариант, более радикальный, предполагает снятие гипсокартона с одной стороны стены. Следует отметить, что в условиях жилого дома пылесос отлично справляется с поставленной задачей;
• сложность ремонта. Устанавливая раздвижную дверь самостоятельно, можно купить несколько роликов про запас, чтобы заменить их при необходимости.

Плюсы и минусы раздвижных систем

Эргономично обустроить интерьер помещения с помощью раздвижных дверей не так сложно, как может показаться. В процессе выполнения работ нужны соответствующие знания об особенностях этой конструкции. Она должна не только делить пространство, но и визуально сохранять целостность помещения.

Перед монтажом конструкции необходимо определиться с его сильными и слабыми сторонами. Это поможет сделать окончательно выбор, делать установку или нет

Если обратить внимание на преимущества двери, то она должна выполнять следующие функции:

• экономить пространство комнаты;
• открываться при сквозняках, что отличает ее от изделий на петлях;
• сохранять простоту и легкость открывания створок;
• обеспечивать чистоту роликового профиля;
• давать возможность автоматизировать действие створок;
• вместо порогов использовать нижние направляющие, встроенные в пол.

Среди минусов раздвижной конструкции можно выделить:

• низкий уровень звуко- и теплоизоляции;
• высокая цена дверной фурнитуры;
• отсутствие возможности установить рядом с изделием крупную мебель либо предметы бытовой техники.

К торцу полотна приклеиваются уплотнители. Установку раздвижной стеклянной конструкции можно осуществлять на лоджии, балконе, в загородном доме, стены которого имеют достаточную длину. Приняв решение об установке, не следует забывать о некоторых ограничениях по бюджету.
