Установка напольного кондиционера: устройство, выбор, правила, схемы, подключение

Подключение к электросети

Подключение кондиционера к электросети может осуществляться либо напрямую в электрощиток, либо через розетку. Давайте подробнее рассмотрим оба варианта.

Через розетку

Это самый простой способ, в этом случае не требуются особые подготовительные работы. К тому же, для маломощных оконных кондиционеров такой вариант зачастую оказывается выгоднее как с финансовой, так и с эксплуатационной точки зрения. Но учтите, что для кондиционера необходимо выделить отдельную розетку, которая будет использоваться исключительно для питания аппарата.

Алгоритм установки такой же, как и в случае с межблочной связью. Нужно подготовить инструменты, изучить инструкцию, убедиться в правильности схем и затем поставить розетку. Она должна подключаться с помощью медных проводов. Опять же, мы не будем расписывать каждый шаг отдельно, поскольку алгоритм действий разнится в зависимости от кондиционера. Мы лишь в общих чертах рассказываем, как проделывается работа.

Разумеется, после подключения кондиционера к сети необходимо проверить, правильно ли выполнены работы, и лишь затем проводить пробный запуск.

Прямое подключение

Если используется мощная сплит система, лучше подключать ее напрямую в электрощиток. Для этого выделяется отдельная линия питания. В этом случае вся основная сеть квартиры не нагружается дополнительным источником, а между внутренним блоком кондиционера и щитком нет никаких препятствий в виде электроприборов.

Об этом мы уже частично рассказывали ранее, когда говорили о правилах подключения. Провод можно уложить в штробу или закрепить прямо на стене. К щитку лучше подключать с использованием автомата, предварительно рассчитав мощность.

Остальной алгоритм подключения во многом схож с подключением в розетку. Отличие заключается только в том, что провод, к которому подключен кондиционер в квартире, прокладывается не к розетке, а напрямую в щиток.

Для чего нужен и где используется

Компактные кондиционеры появились на рынке недавно, но свою нишу заняли основательно. Основное их достоинство – небольшие габаритные размеры одного единственного блока, который устанавливается внутри помещений. Идеальны такие кондиционеры для дома или для квартиры, в которых сложно установить стандартные сплит-модели. Тем более, они не зря носят название «мобильные». Их легко перенести в другое помещение, без всяких проблем.

Правда, надо отметить, что отнести эти приборы к категории «тихих мобильных кондиционеров» бытового назначения нельзя, потому что компрессор находится внутри единственного блока и работает он не самым тихим образом. Поэтому в спальнях их лучше не устанавливать. А вот для офиса это идеальный вариант, особенно если компания арендует помещение.

Санитария

И в закрытом, и в открытом «кондее» есть поддон для воды. В первом случае – для сбора конденсата, т.к. вывести дренажную трубку с уклоном вниз, как в стационаре, нет возможности. Во втором – расходная емкость, из которой помпа гонит воду в испаритель.

В обоих случаях в водяную лоханку есть доступ атмосферного воздуха, а с ним – пыли и микроорганизмов, их спор и цист. Условия для размножения – весьма благоприятные, поэтому, когда «кондей» выключится, требуя опорожнения/долива, в поддоне нередко вместо хоть и грязненькой, но влаги, обнаруживается то ли слизь, то ли жижа. Которую, милосердия ради, работникам СЭС лучше не показывать. Они тоже люди, и понимают, что там кишит.

Для поддержания должного санитарного состояния кондиционера после каждого опорожнения, или перед каждым доливом поддона, его нужно протирать ветошью, смоченной дезинфицирующим средством. В инструкции на брендовые модели оговаривается, каким. Если же поддон из нержавейки, то подойдет слабый раствор хлорки, хотя бы бельевая «Белизна». Поддон кондиционера открытого цикла после этого нужно промыть под струей воды.

Что потребуется для установки

Последовательная установка хорошей сплит-системы при выполнении своими руками должна проводиться с учетом удобства доступа при обслуживании и эргономических критериев — холодный воздух не должен иметь прямого доступа к зонам отдыха и работы.

Примерные схемы расположения сплит-систем

Подходящая схема для монтажа нового кондиционера зависит от типа блока. Внутренний модуль допускается вешать:

• слева от внешней стороны. Трасса — ровная, блок находится на 0,5 м от стены. При завороте линии на соседнюю стену расстояние можно сократить до 0,1 м. Вывод и трасса маскируются под крышкой техники;
• слева от внешней стены без укладки кабеля на фасаде. Коммуникации прокладываются в угловой части комнаты и скрываются в коробе. Его прячут под шторой;
• справа от наружной стены. Типовое решение с прокладкой трассы в коробе с стене или с укладкой в штробу.

Совет! Используйте технологию укладки в штробе, если существует запрет на прокладку трассы на фасаде.

Наружный блок можно располагать:

• на лоджии или балконе. Модуль фиксируют фронтальным или боковым способом для удобства обслуживания;
• на застекленном балконе. Створка окна должна находиться над кондиционером. Чтобы на блок не попали снег, влага или мусор устанавливают козырек и пластика;
• под окном. Вариант подходит для помещений без балкона;
• рядом с окном. Блок помещают на уровне нижней части окна.

Варианты установки кондиционераСовет! Не используйте для козырька пустотелые или металлические материалы — у них низкая шумоизоляция.

Оборудование

При самостоятельном монтаже климатической техники будут необходимы:

• перфоратор для проделывания сквозных отверстий на вывод труб, кабелей, дренажных патрубков;
• труборез с острым лезвием или ножовка по металлу;
• напильник и риммер для подравнивания зазубрин;
• трубогиб или специальная пружина для формирования медных труб;
• дрель с различными по диаметру сверлами, чтобы сделать отверстия под монтажные пластины;
• калибратор труб и развальцовщик;
• штроборез, который можно заменить долотом, кувалдой и молотком;
• вакуумный насос для запуска системы кондиционирования;
• отвертки, ключи-шестигранники, уровень.

Важно! Обрезка труб ножовкой предусматривает сглаживание краев наждачкой

Материалы и расходники

Применяйте только качественные материалы, подбирая их в соответствии с типом оборудования:

• подающий провод для питания и подключения модулей — силовой кабель на 4 жилы с сечением 2 мм2×2,5 мм2;
• бесшовные медные трубы с диаметром, указанным в инструкции. Длина изделий равна длине трассы, а запас составляет около 30 см;
• изоляционный утеплитель (вспененный каучук) — отрезки по длине трассы;
• синтетический утеплитель;
• шланг-гофра с внутренней пластиковой спиралью для дренажа или пропиленовая труба по длине трассы плюс 80 см;
• L-образные кронштейны (2 шт.) для фиксации наружного блока с допустимым пределом нагрузки в 5 раз больше массы устройства;
• крепежные элементы — болты, дюбеля и анкеры, подобранные по типу кронштейнов для внутреннего модуля.

Важно! Для скрытия трассы будет нужен короб из пластика 60×80 см

Особенности установки кондиционеров в жилых домах

Установка внутреннего блока кондиционера на стене

Регламент установки кондиционеров в жилых домах такой же, как и в многоквартирном доме. Отличительная особенность – при планировании приобретения климат-устройства необходимо учитывать наличие, возможности вентиляционной системы дома.

Для загородного жилья характерно использование мультисплит-систем (один наружный блок + несколько внутренних). Часто для вентиляции, очистки воздуха используется система центрального кондиционирования. Также частные дома могут оснащаться канальными кондиционерами, что очень удобно огранизовать в пространстве большого строения.

Главное условие – климатическое оборудование не должно создавать препятствий для работы основной вентиляционной системы. Их работа – слаженное, взаимодополняющее функционирование.

Неправильная установка кондиционера обязательно скажется на качестве его работы в будущем. Последствия могут быть серьезными, нередко приходится заменять неисправное климат-устройство на новое. Одна из частых проблем – утечка охлаждающего вещества через негерметичные стыки патрубков. Вовремя необнаруженная, она грозит выходом из строя компрессора, конденсатора, других важных составляющих.

Также последствие неправильной установки кондиционера на стене квартиры – перелив конденсата из дренажной емкости наружу, внутрь комнаты (не проведено строго горизонтальное расположение).

Игнорирование основного правила установки наружного блока кондиционера чревато его падением вниз. В лучшем случае он будет создавать сильный шум при работе.

Профессиональный монтаж климатического оборудования – обязательное условие его надежной, эффективной работы долгое время.

Как работают охладители без шланга

Мы выяснили, что домашние кондиционеры традиционного типа не могут нормально функционировать без отвода нагретого воздуха наружу. И действительно, производители предлагают нам климатические агрегаты, использующие абсолютно другой принцип действия.

Мобильный охладитель без воздуховода состоит из таких элементов:

• легкий переносной корпус на колесиках;
• фильтр воздушный;
• вентилятор;
• фильтр водяной;
• емкость, заполняемая водой;
• помпа;
• электронагреватель трубчатый (ТЭН);
• блок управления и автоматики.

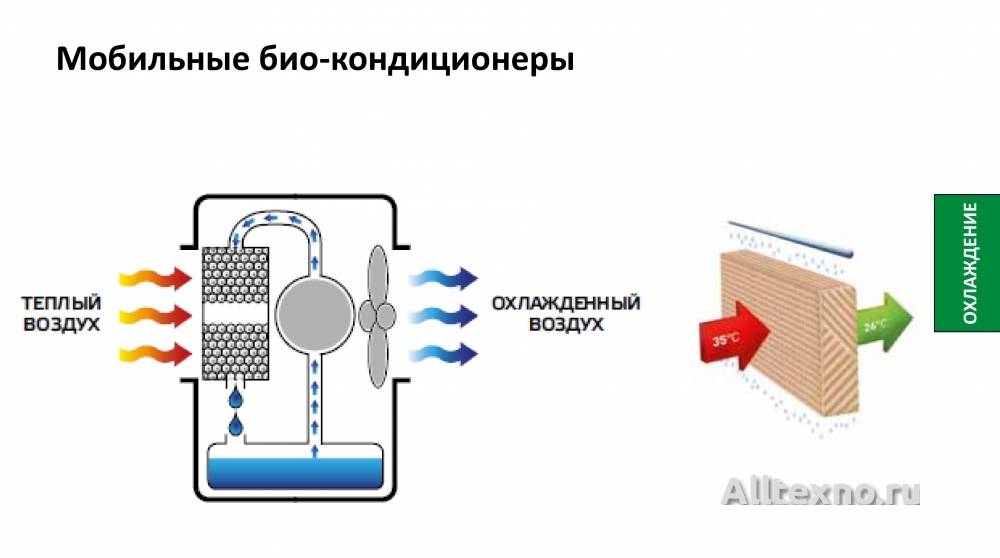

Схема работы климатической установки Представляем алгоритм работы напольного кондиционера, описанный словами одного из производителей:

1. Электрический вентилятор продувает воздух через 2 фильтра — грубой очистки и водяной.
2. Водяной фильтр — это материал с мелкими ячейками, смачиваемый посредством помпы. Проходя сквозь полотно, воздушный поток очищается от пыли и увлажняется.
3. Вторая функция водяного фильтра – охлаждение, происходящее за счет фазового перехода воды из жидкого в газообразное состояние. При контакте с горячим воздухом она испаряется и отнимает значительную часть теплоты, понижая температуру потока на 5—7 градусов.
4. Правильно размещенный в комнате охладитель создает воздушную подушку, не позволяющую охлажденным потокам выйти на улицу через открытый оконный проем или балкон.
5. В режиме «зима» воздух прогревается электрическим ТЭНом.

Требования

Важно помнить, что схема подключения кондиционера к электросети жилых помещений кардинально отличается от промышленного варианта, используемого для офисов и на производствах. Подключение в квартирах только однофазное. Существует несколько вариаций работ, при помощи которых можно подключить сплит-системы

Существует несколько вариаций работ, при помощи которых можно подключить сплит-системы.

1. Прямое подключение к розетке.
2. Создание отдельного провода к электрическому щиту.

Первый вариант применяется для всех без исключения бытовых устройств. В эксплуатацию они входят только таким образом. Сама процедура состоит из нескольких шагов, исполнение которых обязательно. Малейшая оплошность может привести к неисправности кондиционера.

Вариант 1

Перед непосредственным подключением сплит-системы важно протянуть кабель к наружному модулю от испарительной системы. Первым делом проложите провод, соединяющий блоки (наружный и внутренний). Далее установите соединение с электрическим щитком (эта процедура необходима для мощных систем)

Слабые устройства, а также системы средней мощности можно подключить через розетку

Далее установите соединение с электрическим щитком (эта процедура необходима для мощных систем). Слабые устройства, а также системы средней мощности можно подключить через розетку.

Посредством розетки работают не только слабые системы, также такое подключение характерно:

• климатическим системам оконного типа;
• любым при мощной электрической сети в жилом помещении;
• временно расположенным кондиционерам.

Важно понимать, что для введения в эксплуатацию внутреннего блока необходимо заранее установить усиленные розетки, а также по возможности защитную систему. Производитель обязан вкладывать в коробку инструкцию, в которой можно найти:

• схему работы кондиционера;
• общую схему подключения;
• электросхему для соединения блоков.

Идентичная информация присутствует на поверхности уличного блока, а также на крышке испарителя. Это облегчит подключение кондиционера к электросети собственными руками в несколько раз. Клеммы для подключения находятся под декоративной панелью испарительной системы. Провода испарителя подключаются напрямую к наружному блоку согласно нумерации, которая четко прописана в инструкции. Также не стоит пренебрегать изоляцией свободных жил специальной лентой, это поможет предотвратить короткое замыкание.

Также важно обратить внимание на ряд причин, по которым подключение кондиционеров к электрической сети запрещено:

• старая проводка с использованием алюминиевой проволоки;
• некачественное сечение проводов, которые могут не выдержать нагрузки;
• отсутствие заземления и защиты от перепада напряжения;
• критическое состояние электрической проводки, наличие механических повреждений.

Схема подключения кондиционера к электросети

Вариант 2

По мнению производителей, одним из безопасных и практичных вариантов будет использование индивидуального кабеля с целью подключить систему к электрической сети, а установка защитного устройства убережет кондиционер от перепадов напряжения и различных перезагрузок, которые в большинстве случаев приводят к сгоранию микросхем, проводов прибора. Также дополнением к безопасности идет удобство: собственная линия позволяет размещать модуль в любом удобном для вас месте.

Существуют стандартные требования, прописанные производителем:

• для безопасности подключения и использования в обязательном порядке должны присутствовать устройство защитного отключения и автомат защитного отключения;
• медная проводка;
• соответствие диаметра провода требованиям;
• наличие заземления.

Медная проводка — обязательное требование для подключения прибора

Кондиционер. Что это?

Все чаще на фасаде дома можно увидеть очертания внешнего блока кондиционера. Использование климатического оборудования уже давно стало нормой жизни, его продажи набирают обороты, модельные ряды пополняются с завидным постоянством. Но что же представляет собой этот агрегат, привычно называемый словом «кондиционер»?

Как правило, под этим понятием большинство подразумевает именно сплит-системы, состоящие из двух частей: внутреннего блока, предназначенного для установки в помещении, и внешнего – на фасаде дома. Это самые популярные варианты климатического оборудования, ставшие таковыми за счет приемлемого баланса цены-качества-функций.

Блоки соединяются между собой трубами с фреоном, электропроводами, образуя слаженную рабочую систему по охлаждению, нагреванию, очищению воздуха внутри жилого пространства многоквартирного дома, загородного коттеджа. Сплит-система – лишь разновидность среди прочих устройств кондиционирования (моноблоки, чиллеры и фанкойлы, кассетные, канальные, колонные устройства, центральные системы и др.).

Приобретая оборудование, необходимо определиться, конечно же, с моделью, функциональным оснащением, дизайном

Но кроме того, важно позаботиться о профессиональном монтаже системы, ведь от этого зависит ее дальнейшая качественная работа, длительность срока службы, уровень создаваемого комфорта

Монтаж и подключение кондиционера к электросети: инструкция

Конструкция собрана, смонтирована в намеченном месте. Заключительные работы – монтаж электрического кабеля.

Первый способ подключения кондиционера к общей сети

Электрическая часть работы начинается с прокладки двух кабелей:

1. Провод электрический для соединения блоков кондиционера;

Соединения внутреннего блока кондиционера с источником питания электрического тока. Кабель выводится к электрощиту и подсоединяется отдельному  к автомату защиты. Допускается подключение устройства к розетке.

Вариант подключения внутреннего блока прибора к розетке возможен:

• при небольшой мощности устройства;
• прибор должен относиться к типу оконного или мобильного устройства;
• высокая мощность существующей  сети;
• условие временного монтажа кондиционера;
• линия подключения прибора не должна использоваться для работы других устройств.

Линия, соединяющая устройство охлаждения с розеткой должна быть снабжена  автоматом защиты.

Важный этап – правильный подбор розетки для подключения кондиционера. Установка усиленных розеток гарантирует безопасность подключения прибора через розетку к источнику питания.

Как правило, производителем в инструкции, прилагаемой к кондиционеру, приводится схема подключения кондиционера к электросети. Информация электрического подключения конкретного прибора выполнена на внутренней поверхности крышек блоков устройства.

Под панелью внутреннего блока размещена коробка с клеммами. Провода подключают к клеммам, оборачивают изолентой свободные концы проводов.

Под крышкой внешнего блока находятся пронумерованные контакты. Провода из внутреннего блока соединяют с контактами внешнего блока в соответствии с их нумерацией. Свободные номера обернуть изоляционной лентой.

Соединение блоков производят электрическим трёхжильным кабелем с сечением проводов, рекомендуемых инструкцией к данному кондиционеру. Необходимо проверить качество изоляции проводов. Плохая изоляция может привести к замыканию соединительных проводов.

При отсутствии заземления необходимо пользоваться специальным прибором, обеспечивающим безопасную работу с электрическим током.

Причины, исключающие подключение кондиционера к существующей домашней сети:

• электропроводка домашней сети алюминиевая;
• небольшая площадь сечения электрического провода;
• аварийное состояние электропровода;
• отсутствие защиты электросети и заземления.

Второй способ индивидуального подключения кондиционера

Наиболее надёжный вариант подключения кондиционера – индивидуальная линия. В этом случае обеспечивается стабильная  работа прибора. Специальный электрический кабель для кондиционера, реле напряжения способное отключать напряжение при скачках и перегрузках в сети служат защитой приборов от поломок и возгорания. Индивидуальная электролиния позволяет размещение кондиционера в любой точке дома.

Электропроводящая линия для кондиционера должна иметь:

• автомат защитного отключения;
• материал проводки, выполненный из меди;
• провода  с площадью сечения рекомендуемой в инструкции к устройству;
• оборудование  заземления.

Установка устройства для аварийного отключения прибора дифференциального автомата на линию индивидуального подключения кондиционера не требуется.

Электропровод для кондиционера укладывают в устроенные в стене штробы. Предварительно кабель помещают в гофрированный рукав или декоративные короба для защиты от внешних повреждений. Монтируя электрический провод совместно с дренажем или линией фреона необходимо использовать их укладку в монтажные приспособления: короба и трубки.

Способ укладки  электрического кабеля,  линий дренажа и фреона облегчит аварийную  замену пришедшего в негодность объекта, размещённого в штробах.

Получив необходимые сведения о способах монтажа электропровода  и мерах безопасности подробное подключение кондиционера к электросети можно посмотреть на видео, размещённом ниже.

Третий способ подключения устройства к сети

К рассмотренным двум вариантам подключения кондиционера к источнику питания можно предложить третий способ. Этот способ предполагает раздельное подключение блоков кондиционера к электрической сети.  Оба блока прибора обеспечиваются индивидуальной проводкой с обеспечением связи для обмена данными двужильным кабелем. Прокладка дополнительного трёхфазного кабеля, обустройство индивидуального выключателя в шкафчике-распределителе. Все электрические работы, выполненные  без отступлений от схемы конкретного прибора, предполагают долгую  его эксплуатацию без поломок.

Как выбрать мобильный кондиционер

Говорить о лучших мобильных кондиционерах, не учитывая критерии их эксплуатации, нельзя. К примеру, если прибор будет часто перевозиться, то оптимально приобрести устройство без воздуховода. Или если необходимо охлаждать помещения большого объема, то придется точно подбирать мощность агрегата.

По каким критериям лучше выбрать мобильный кондиционер

Выбираются мобильные кондиционеры точно так же, как обычные сплит-системы. И основная техническая характеристика – это мощность, она же хладопроизводительность. Соотносится данный параметр с объемом охлаждаемого помещения. Соотношение такое – 1 кВт хладопроизводства на 10 м² площади помещения с высотою потолков не больше 3 м.

Но надо учитывать и другие факторы, к примеру:

• количество людей, работающих в офисе;
• количество техники (бытовой, офисной).

Чем больше в количественном отношении эти факторы, тем мощнее агрегат надо приобретать.

На что еще рекомендуется обратить внимание, покупая мобильный кондиционер

Объем емкости, в которой собирается конденсат. К сожалению, все мобильные устройства не имеют патрубков отвода жидкости за пределы помещений. Поэтому чем больше сборник, тем реже придется его освобождать. А делать придется это вручную.
Размеры самого кондиционера. Надо предварительно определить место установки, а затем под его размеры подбирать габариты самого устройства

Здесь надо учитывать важное требование эксплуатации – расстояние от стен до кондиционера не должно быть меньше 30 см.
Выбор лучше сделать в сторону инверторной модели. Она потребляет электроэнергии меньше на 30%, чем стандартный вариант

Но за городом, где перепады напряжения – дело обычное, инверторный кондиционер долго не выдержит – выйдет из строя.
Уровень шума – тоже немаловажная характеристика. Чем тише работает мобильный кондиционер, тем лучше. Производители в паспорте изделия обязательно данный параметр указывают.

Требования

Важно помнить, что схема подключения кондиционера к электросети жилых помещений кардинально отличается от промышленного варианта, используемого для офисов и на производствах. Подключение в квартирах только однофазное. Существует несколько вариаций работ, при помощи которых можно подключить сплит-системы

Существует несколько вариаций работ, при помощи которых можно подключить сплит-системы.

1. Прямое подключение к розетке.
2. Создание отдельного провода к электрическому щиту.

Первый вариант применяется для всех без исключения бытовых устройств. В эксплуатацию они входят только таким образом. Сама процедура состоит из нескольких шагов, исполнение которых обязательно. Малейшая оплошность может привести к неисправности кондиционера.

Перед непосредственным подключением сплит-системы важно протянуть кабель к наружному модулю от испарительной системы. Первым делом проложите провод, соединяющий блоки (наружный и внутренний). Далее установите соединение с электрическим щитком (эта процедура необходима для мощных систем)

Слабые устройства, а также системы средней мощности можно подключить через розетку

Далее установите соединение с электрическим щитком (эта процедура необходима для мощных систем). Слабые устройства, а также системы средней мощности можно подключить через розетку.

Посредством розетки работают не только слабые системы, также такое подключение характерно:

• климатическим системам оконного типа;
• любым при мощной электрической сети в жилом помещении;
• временно расположенным кондиционерам.

Важно понимать, что для введения в эксплуатацию внутреннего блока необходимо заранее установить усиленные розетки, а также по возможности защитную систему. Производитель обязан вкладывать в коробку инструкцию, в которой можно найти:

• схему работы кондиционера;
• общую схему подключения;
• электросхему для соединения блоков.

Идентичная информация присутствует на поверхности уличного блока, а также на крышке испарителя. Это облегчит подключение кондиционера к электросети собственными руками в несколько раз. Клеммы для подключения находятся под декоративной панелью испарительной системы. Провода испарителя подключаются напрямую к наружному блоку согласно нумерации, которая четко прописана в инструкции. Также не стоит пренебрегать изоляцией свободных жил специальной лентой, это поможет предотвратить короткое замыкание.

Не стоит рисковать! Если схемы для вас непонятны, не полагайтесь на волю случая. Обратитесь за помощью к профессионалу, который безопасно и в короткие сроки проведет качественную установку.

Также важно обратить внимание на ряд причин, по которым подключение кондиционеров к электрической сети запрещено:

• старая проводка с использованием алюминиевой проволоки;
• некачественное сечение проводов, которые могут не выдержать нагрузки;
• отсутствие заземления и защиты от перепада напряжения;
• критическое состояние электрической проводки, наличие механических повреждений.

Схема подключения кондиционера к электросети

По мнению производителей, одним из безопасных и практичных вариантов будет использование индивидуального кабеля с целью подключить систему к электрической сети, а установка защитного устройства убережет кондиционер от перепадов напряжения и различных перезагрузок, которые в большинстве случаев приводят к сгоранию микросхем, проводов прибора. Также дополнением к безопасности идет удобство: собственная линия позволяет размещать модуль в любом удобном для вас месте.

Существуют стандартные требования, прописанные производителем:

• для безопасности подключения и использования в обязательном порядке должны присутствовать устройство защитного отключения и автомат защитного отключения;
• медная проводка;
• соответствие диаметра провода требованиям;
• наличие заземления.

Медная проводка — обязательное требование для подключения прибора

Особенности установки напольного (мобильного) кондиционера

Мобильный (напольный) кондиционер представляет собой моноблок, чаще всего похожий на тумбочку с колесами; устанавливать его нужно на ровную поверхность. Но здесь есть небольшие нюансы.

Если установка закрытых мобильных кондиционеров будет производиться на полу, то холодная струя будет бить косо вверх. Вниз она будет растекаться, отразившись от потолка, поэтому расход электричества будет выше. Лучше поставить прибор на тумбочку или полку в углу помещения.

Открытые кондиционеры иначе называют офисными. Установка таких мобильных приборов должна производиться на полу, ближе к центру.

В квартирах офисные кондиционеры стоит устанавливать только в том случае, если в них имеется приточно-вытяжная вентиляция (ПВВ). Но жилых помещений, нуждающихся в таких модификациях, мало. Самому же устанавливать ПВВ, чтобы потом купить открытый кондиционер, будет дороже, чем установить полноценную сплит-систему, поэтому чаще всего в квартиры покупают приборы закрытого типа.

При выводе шланга могут возникнуть некоторые проблемы.

Воздуховод имеет не очень большую длину, наращивать ее нельзя, иначе не будет хватать мощности вентилятора, т. к. он рассчитан на конкретную протяженность. По этой причине мобильный кондиционер ставят чаще около окна или балкона.

Кондиционер устанавливается недалеко от окна

Воздуховод кондиционера выводится на улицу несколькими способами.

• Можно вывести трубу в открытое окно, но это не лучшее решение. При таком способе в помещение заходит теплый воздух с улицы. Из-за этого прибор работает не очень эффективно.
• Можно вырезать своеобразную «шторку» и вставить ее в окно. Патрубок выводится через нее. Чаще всего используется этот способ. Разберем его более подробно. Для того чтобы сделать «шторку» на оконную раму, вам понадобятся кусок оргстекла, малярный скотч, уплотнитель, строительный нож. Для начала нужно разработать схему монтажа. Желательно прибор установить недалеко от окна, чтобы шланг не сильно изгибался. Далее произведите замеры створки окна. По ним надо будет вырезать лист. Измерьте наружный диаметр шланга, вырежьте во вставке отверстие на 3–4 мм меньше внешнего диаметра воздуховода. С помощью резиновых уплотнителей загерметизируйте конструкцию. Далее следует открыть окно и оставить его в этом положении. По периметру рамы вмонтируйте вставку из оргстекла. После этого потребуется присоединить дренажного шланга к воздуховоду. Его следует вставить к вытяжному отверстию прибора. Другой конец шланга выводится на улицу.
• Тепло отводится через форточку. Это можно реализовать с помощью специальной заглушки с отводом, совпадающим по размеру с форточкой. В этом случае она заменяет собой стекло. Шланг мобильного кондиционера подсоединяется к отводу заглушки. При таком способе об отличной работе прибора можно не беспокоиться. Проблема в том, что форточки в пластиковых окнах имеются далеко не всегда.
• Шланг выводится через чуть приоткрытое окно. В этом случае для того, чтобы прибор работал эффективно, применяется специальный переходник — вставка. Он поставляется ко многим моделям кондиционеров.
• Вывод шланга можно осуществить через вытяжную вентиляцию
• Можно выводить воздуховод через дверь балкона. В этом случае пользуются вставками для дверей из пластика. Они также поставляются с большинством моделей кондиционеров. Вставка не нуждается в дополнительном утеплении или герметизации.
• Установка прибора непосредственно на балконе. Кто-то считает, что это позволяет улучшить качество воздуха, т. к. перерабатываются и потоки с улицы. Но специалисты не рекомендуют этот способ. Если балкон плотно закрыт, то прибор не сможет самостоятельно охлаждаться. Из-за этого перегреется компрессор, и кондиционер отключится. Если прибор будет установлен на открытой лоджии, то работать он будет на пределе возможностей, поэтому прослужит не так долго, как мог бы.
• Можно проделать в стене отверстие для отвода холодного воздуха. Не забудьте о заглушке для него. В холодное время года без нее не обойтись.

Если установка вашего мобильного кондиционера будет производиться последним способом, то могут возникнуть некоторые сложности. Проделывать отверстия в несущих стенах многоквартирного дома нежелательно. В съемной квартире вам также вряд ли разрешат подобные манипуляции со стенами. Однако если вы хотите установить прибор на даче или в собственном доме, то в этом случае вы добьетесь его наибольшей эффективности.

После того как вы выбрали, как установить мобильный кондиционер, остается лишь подключить его к электросети.

Как установить

Сборку и подключение напольного кондиционера с воздуховодом следует выполнять строго по инструкции производителя. Однако есть один общий вопрос, который следует решить еще до сборки – куда определить трубу воздуховода?

Вывести трубу можно в:

• окно;
• вентиляционную шахту;
• подготовленное отверстие во внешней стене дома.

Важно также определить позиции и варианты для каждого помещения, в которых попеременно будет устанавливаться оборудование. Отвод воздуха в вентиляционную шахту – самый практичный вариант, однако не всегда позиция вентиляции соответствует оптимальному положению кондиционера, а длина воздуховода хоть и корректируется, но не должна все равно в максимальном удлинении превышать 1,5-2 метров

Диаметр воздуховода составляет 100-110 мм чаще всего, что соответствует стандартному сечению решеток и заглушек для вентиляционных каналов, которые можно приобрести в любом хозяйственном магазине

Отвод воздуха в вентиляционную шахту – самый практичный вариант, однако не всегда позиция вентиляции соответствует оптимальному положению кондиционера, а длина воздуховода хоть и корректируется, но не должна все равно в максимальном удлинении превышать 1,5-2 метров. Диаметр воздуховода составляет 100-110 мм чаще всего, что соответствует стандартному сечению решеток и заглушек для вентиляционных каналов, которые можно приобрести в любом хозяйственном магазине.

Если выбор пал на окно, то просто выставить трубу в открытую форточку или створку – плохое решение. Даже при том, что горячий воздух от блока будет выходить наружу, еще больше воздуха с улицы будет поступать в помещение, сводя на нет усилие оборудования.

Необходимо доработать створку или форточку так, чтобы в них размещалась непроницаемая для воздуха панель из сэндвич-панели или пластика с отверстием. Для подсоединения трубы в отверстие монтируется короткий патрубок или используется резиновая манжета. Чтобы отверстие не мешало, пока не задействовано, потребуется заглушка. Готовые комплекты для установки воздуховода через окно можно найти в тех же магазинах, где приобретался и сам кондиционер.

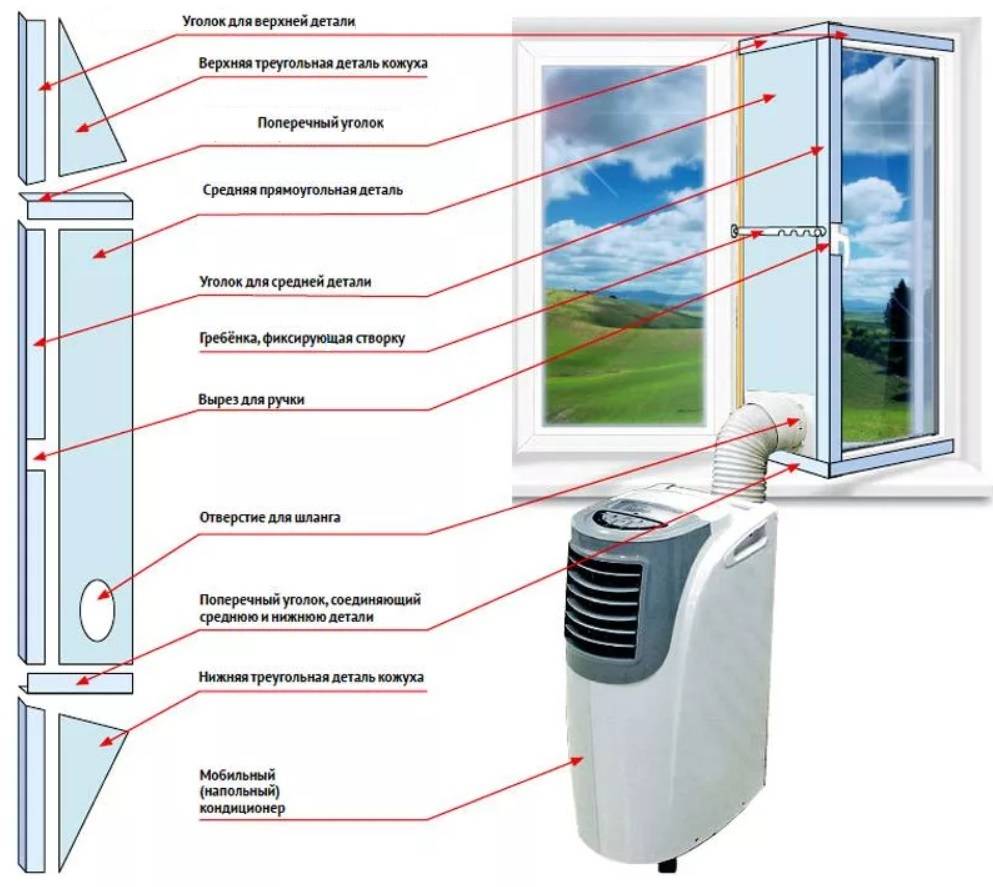

Вывод воздуховода через окно

Последний вариант, который освобождает кондиционер от окон и вентиляционных каналов – это проделать отверстие в стене, через которое будет сбрасываться горячий воздух кондиционера. Проделать их можно практически в любом удобном месте во внешней стене дома так, чтобы самой трубы даже не было видно за оборудованием. Форма отверстия не играет существенной роли, важна площадь сечения, которая не должна быть меньше, чем у трубы воздуховода. В стене проще сделать вертикальное щелевое отверстие, которое легче будет усиливать, учитывая, что практически в любом доме внешние стены несущие. Стенки канала в стене желательно закрыть ПВХ пленкой, усаженной на герметик, или отрезком трубы.

Как  только воздуховод определен по подключению, останется распаковать кондиционер, снять все защитные пленки, в том числе со всех жалюзи и заборных решеток, и собрать согласно инструкции, особенно если он  модульный. Подключается напольный кондиционер к стандартной сети питания 220В 50(60) Гц  с помощью питающего провода с вилкой. Первое включение выполняется только через несколько часов после распаковки и установки оборудования в строго вертикальном положении. Порядок включения и набор стартовых команд обязательно следует уточнять в инструкции. Часто хладагент для транспортировки оказывается закачан лишь в один из теплообменников, и перед запуском следует открыть указанные запорные вентили, запуская хладагент по всему контуру.
