Установка и подключение насосной станции

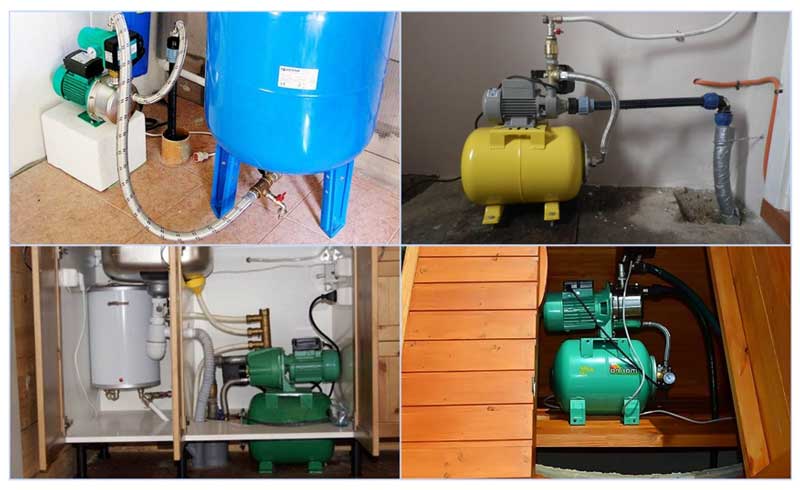

Выбор места установки

Устанавливают насосные станции возле источника воды — скважины или колодца — в специально оборудованном приямке — кессоне. Второй вариант — в подсобном помещении в доме. Третий — на полке в колодце (со скважиной такой номер не пройдет), и четвертый — в подполе.

Установка насосной станции в подполе — может быть слишком слышен шум от ее работы

Как определить глубину всасывания

При выборе места в первую очередь руководствуются техническими характеристиками — максимальной глубиной всасывания насоса (откуда сможет поднять насос воду). Все дело в том, что максимальная глубина подъема насосных станций — 8-9 метров.

Глубина всасывания — расстояние от зеркала воды, до насоса. Подающий трубопровод можно опустить на какую угодно глубину, качать воду он будет с уровня расположения зеркала воды.

Скважины часто имеют большую глубину чем 8-9 метров. В этом случае придется использовать другое оборудование — погружной насос или насосную станцию с эжектором. В этом случае вода может подаваться с 20-30 метров, чего обычно достаточно. Минус этого решения — дорогостоящее оборудование.

Глубина всасывания — характеристика, определяющая способ установки

Если вам не хватает всего метра до того, чтобы можно было поставить обычное оборудование, можно поставить станцию в колодце или над скважиной. В колодце на стенке крепят полочку, в случае со скважиной углубляют приямок.

При расчетах не забывайте, что уровень зеркала воды «плавает» — летом он обычно понижается. Если глубина всасывания у вас на грани, в этот период воды может просто не быть. Позже, когда уровень поднимется, водоснабжение возобновится.

Соображения безопасности

Еще один момент, который надо учитывать — сохранность оборудования. Если установка насосной станции предполагается возле дома с постоянным проживанием, проблем меньше — выбирать можно любой вариант, даже в небольшом сарайчике. Только одно условие — он не должен промерзать зимой.

Установка насосной станции в сарае годится при постоянном проживании и условии утепления/отопления на зиму

Если же это дача, на которой постоянно не живут, дело сложнее — надо устраивать такое помещение, которое в глаза не бросается. Наиболее безопасный способ установки насосной станции — в доме. Хотя унести ее могут и в этом случае.

Второе место, где можно установить насосную станцию — заглубленный замаскированный кессон.

Схема установки насосной станции в колодце

Третье — на полке в колодце. Только в этом случае традиционный домик для колодца делать не стоит. Нужна стальная крышка, которая запирается на надежный замок (к кольце приварить петли, в крышке сделать прорези, на которые вешать запоры). Хотя, под домиком тоже может скрываться хорошая крышка. Только конструкцию надо продумать так, чтобы она не мешала.

Удобство и условия эксплуатации

Установка насосной станции в доме хороша всем, кроме того, что оборудование при работе шумит. Если есть отдельное помещение с хорошей звукоизоляцией и по техническим характеристикам это возможно — никаких проблем. Часто делают подобное помещение в подвале или в цокольном этаже. Если подвала нет, можно сделать короб в подполе. Доступ к нему — через люк. Этот короб кроме звукоизоляции должен иметь и хорошую теплоизоляцию — диапазон рабочих температур начинается от +5°C.

Для снижения уровня шумов станцию можно ставить на толстую резину — для гашения вибрации (создается вентилятором охлаждения). В этом случае возможно даже установка в доме, но звук, безусловно все равно будет.

Кессон из бетонных колец

Если вы остановились на монтаже насосной станции в кессоне, он тоже должен быть утепленный, а еще водонепроницаемый. Обычно для этих целей используют готовые железобетонные емкости, но можно сделать кессон из бетонных колец (по типу колодца). Вниз установить кольцо с дном, сверху — кольцо с крышкой. Еще вариант — сложить из кирпича, пол залить бетоном. Но этот способ подходит для сухих участков — уровень подземных вод должен быть ниже на метр ниже глубины кессона.

Глубина кессона такая, чтобы оборудование было установлено ниже уровня промерзания. Утеплитель пенополистирол. Лучше — экструдированный. Тогда одновременно получаете еще и гидроизоляцию.

Для кессона из бетонных колец удобно использовать скорлупу (если найдете подходящий диаметр). Но можно и плитный пенополистирол, нарезать полосами и его клеить. Для прямоугольных приямков и сооружений подойдут плиты, которые можно клеить на стены при помощи битумной мастики. Промазываете стену, прикладываете утеплитель, можно дополнительно зафиксировать парой гвоздей/дюбелей.

Пуск насосной станции

Для того чтобы запустить насосную станцию в работу, необходимо ее и подающий трубопровод полностью заполнить водой. Для этого в корпусе есть специальное заливное отверстие. В него заливаем воду до тех пор, пока она не покажется. Пробку закручиваем на место, открываем кран на выходе к потребителям и запускаем станцию. Первое время вода идет с воздухом — выходят воздушные пробки, которые образовались при заливке насосной станции. Когда пойдет вода ровной струей без воздуха, система ваша вошла в рабочий режим, можно ее эксплуатировать.

Если вы залили воду, а станция все не запускается — вода не качается или идет рывками — надо разбираться. Есть несколько возможных причин:

• нет обратного клапана на всасывающем трубопроводе, опущенном в источник, или он не работает;
• где-то на трубе есть негерметичное соединение, через которое идет подсос воздуха;
• слишком велико сопротивление трубопровода — нужна труба большего диаметра или с более гладкими стенками (в случае с металлической трубой);
• зеркало воды слишком низко, не хватает мощности.

Чтобы исключить поломку самого оборудования, можно запустить его, опустив короткий подающий трубопровод в какую-то емкость (бак с водой). Если все работает, проверяйте магистраль, глубину всасывания и обратный клапан.

Особенности эксплуатации скважины

Готовая станция является установкой, оснащенной поверхностным насосом, производящим забор воды из источника методом разрежения. Эжектор может быть встроенным в насосное оборудование или выносным и его следует размещать непосредственно в скважине.

Станции со встроенным инжектором способны поднимать жидкость с глубины, не превышающей 8 метров, они обеспечивают напор, составляющий более 40 метров. Поскольку данным установкам не опасно попадание воздуха, их не всегда нужно перед стартом работы заполнять водой. Они могут сначала прокачать воздух, а потом воду.

Среди их плюсов значится надежность и высокая производительность. Большой их  недостаток – сильный шум, поэтому монтаж насосной станции данного типа допустим в доме, но в подсобном помещении с качественной звукоизоляцией.

Агрегаты с внешним инжектором позволяют добывать воду с глубины более 20 метров. Эжектор в этом случае перед тем, как подключить насосную станцию к скважине, помещают в источник – он становится одной из частей заборного узла.

По напорному шлагу жидкость попадает в эжектор, где в камере всасывания образуется область разрежения и жидкость по всасывающему (вакуумному) шлангу направляется из скважины вверх. Подобные установки имеют низкий уровень шума и отличаются малым потреблением электроэнергии, но их КПД равен не более 40%.

Насосные станции, укомплектованные погружным насосом, почти не шумят. Они могут выполнять водозабор с любой глубины и при большом удалении источника от постройки. Для них не опасны небольшие протечки в трубах и подсос воздуха.

Но до того, как установить водяную станцию с насосом погружного типа, нужно помнить о важности чистоты воды, а значит потребуется мощная фильтрационная система. Из минусов следует отметить высокую цену и возникновение трудностей при проведении ремонта и обслуживания.

Подключение насосной станции

Выбрать оборудование и место для установки — это пол дела. Еще надо правильно все связать в систему — источник воды, станцию и потребителей. Точная схема подключения насосной станции зависит от выбранного места. Но в любом случае есть:

• Всасывающий трубопровод, который опускается в скважину или колодец. Он идет до насосной станции.
• Сама станция.
• Трубопровод, идущий к потребителям.

Все это так, только схемы обвязки в зависимости от обстоятельств будут меняться. Рассмотрим наиболее распространенные случаи.

Водоснабжение из колодца для постоянного проживания

Если станция ставится в доме или в кессоне где-то на пути к дому, схема подключения одинакова. На подающем трубопроводе, опущенном в колодец или скважину устанавливается фильтр (чаще всего — обычный сетчатый), после него ставится обратный клапан, затем уже идет труба. Зачем фильтр — понятно — для защиты от механических примесей. Обратный клапан нужен для того, чтобы при отключении насоса вода под собственным весом не стекала обратно. Тогда насос будет включаться реже (дольше прослужит).

Схема установки насосной станции в доме

Труба выводится через стену колодца на глубине чуть ниже уровня промерзания грунта. Далее идет в траншее на той же глубине. При прокладке траншеи ее надо делать прямой — чем меньше поворотов, тем меньше падение давления, а значит, с большей глубины можно качать воду.

Для уверенности, можно трубопровод утеплить (сверху уложить листы пенополистирола, а потом засыпать песком, а после — грунтом).

Вариант прохода не через фундамент — необходим обогрев и серьезное утепление

При входе в дом подающая труба проходит через фундамент (место прохода тоже утеплить), в доме уже может подниматься к месту установки насосной станции.

Этот способ установки насосной станции хорош тем, что если все сделано верно, работает система без проблем. Неудобство в том, что требуется копать траншеи, а также выводить/вводить трубопровод через стенки а также в том, что при появлении течи локализовать повреждение сложно. Для минимизации шансов появления течи берите проверенные качественные трубы, укладывайте целый кусок без соединений. Если соединение есть, сделать желательно смотровой колодец.

Детальная схема обвязки насосной станции при подключении к колодцу или скважине

Также есть способ уменьшения объема земляных работ: проложить трубопровод выше, но хорошо его утеплить и дополнительно использовать греющий кабель. Это может быть единственным выходом, если на участке высокий уровень подземных вод.

Есть еще один важный момент — крышка колодца должна быть утеплена, так же как и кольца снаружи до глубины промерзания. Просто участок трубопровода от зеркала воды до вывода в стену не должен замерзать. Для этого и требуются меры по утеплению.

Подключение насосной станции к водопроводу

Часто насосную станцию ставят для повышения давления в водопроводе при централизованном водоснабжении. В этом случае на вход станции подключается водопроводная труба (тоже через фильтр и обратный клапан), а выход идет на потребителей.

Схема подключения насосной станции к водопроводу

На входе желательно поставить запорный кран (шаровый) чтобы при необходимости можно было отключить вашу систему (для ремонта, например). Второй запорный кран — перед насосной станцией — нужен для ремонта трубопровода или самого оборудования. Тогда на выходе тоже имеет смысл поставить шаровый кран — чтобы при необходимости отсечь потребителей и не сливать воду из труб.

Подключение к скважине

Если глубины всасывания насосной станции для скважины достаточно, подключение ничем не отличается. Разве только тем, что трубопровод выходит в том месте, где заканчивается обсадная труба. Тут обычно устраивают приямок-кессон, тут же можно и насосную станцию поставить.

Установка насосной станции: схема подключения к скважине

Как и во всех предыдущих схемах на конце трубы устанавливается фильтр и обратный клапан. На входе можно через тройник поставить заливной кран. Он понадобится при первом пуске.

Основное отличие такого способа установки в том, что трубопровод до дома идет фактически по поверхности или закопан на небольшую глубину (не у всех сделан приямок ниже глубины промерзания). Если насосная станция установлена на даче ничего страшного, на зиму оборудование обычно убирают. Но если водопровод планируется использовать и зимой, его надо подогревать (греющим кабелем) и утеплять. Иначе работать не будет.

https://youtube.com/watch?v=_d3RXbFArls

Последовательность подключения

Подключение к колодцу и скважине

Для начала рассмотрим, как правильно подключить насосную станцию к скважине или колодцу

При этом уделим внимание именно двухтрубной схеме подключения, поскольку она более сложная. Работу ведём в таком порядке:

1. Сначала проводим сборку эжектора своими руками. Как правило, это монолитный узел из чугуна, который имеет три выхода.
2. На нижний выход эжектора монтируем фильтр грубой очистки из пропиленовой сетки.
3. В верхней части чугунной конструкции есть пластиковый раструб. На него нужно надеть сгон требуемой длины диаметром 32 мм.
4. Далее необходимо собрать сгон под диаметр трубопровода. Обычно для этого достаточно двух частей с переходниками.
5. На выходном отверстии этого сгона устанавливается бронзовая муфта. С её помощью будет выполняться переход к полиэтиленовой трубе.

1. Далее от гидротехнического сооружения до дома копают траншеи ниже точки промерзания грунта.
2. В траншеи прокладываются водопроводные трубы.
3. На выход обсадной трубы скважины устанавливается оголовок. Если найти его не получится, можно использовать колено с плавным углом.
4. Чтобы присоединить эжектор к трубопроводу водоснабжения, используют муфты.
5. Перед опусканием второго конца трубы его необходимо пропустить через колено под прямым углом.
6. Для герметизации пространства используют монтажную пену. После этого трубу можно соединять с переходником (угловым), а он в свою очередь должен быть соединён с наружной частью водопровода.
7. Теперь можно опускать эжектор в скважину. При этом глубина погружения должна быть определена заранее с учётом отметки верха обсадной трубы.
8. Оголовок фиксируется на обсадной колонне при помощи армированного скотча санитарно-технического назначения.

Особенности подключения к водопроводу

Если поблизости от вашего дома проходят централизованные сети водоснабжения, то подключение насосной станции можно выполнить к ним.  Обычно потребность в таком подключении возникает когда, в системе слишком низкое давление, которое не позволяет эффективно и правильно функционировать отопительному оборудованию. Такая ситуация может сложиться по нескольким причинам:

• гидрогеологические условия местности изменились;
• используется устаревшее оборудование;
• поскольку количество жильцов возросло, потребности водопотребления стали больше.

Для подключения к центральному водопроводу вам нужно выполнить следующую последовательность действий:

1. Заранее выбирается место, где трубопровод будет разъединён. После остановки подачи воды выполняется расчленение водопровода на две части.
2. Так часть, которая идёт от городской магистрали, присоединяется к накопительному резервуару.
3. Жидкость из этого бака по трубам должна поступать к насосной установке. К выходному отверстию от насоса присоединяется трубопровод, ведущий к жилой постройке.
4. Далее производится прокладка и подключение электропроводки.
5. После этого можно выполнять пробный запуск, настройку и регулировку оборудования.

Главное в настройке насосной установки – правильно подобрать давление в системе. Для регулировки оборудования в специальное отверстие на насосном агрегате заливается небольшое количество воды (около 2 литров). Теперь необходимо открыть кран и измерять давление в системе, при котором происходит отключение и включение насоса.

Если давление, при котором срабатывает агрегат, не укладывается в указанные рамки, необходимо отрегулировать прибор. Делать это очень просто:

• На реле давления открывается крышка.
• Для регулировки давления отключения прибора используется винт с обозначением «ДР». Его нужно покрутить в сторону уменьшения или увеличения в зависимости от результатов.
• Для регулировки давления включения нужно крутить винт с обозначением «Р».
• После регулировки крышка на реле ставится на место.

Также не стоит забывать, что на длительную и исправную работу насосного оборудования  влияет состав воды, а именно различные примеси песка и глины. Чтобы защитить оборудование от примесей, на всасывающем входе станции устанавливается фильтр.

Виды применяемых насосов

Виды насосов.

Существуют разные виды насосов. Например, есть модели, в которых эжектор включается в конструкцию самого устройства, либо такие, где он является выносным и устанавливается непосредственно в скважине.

Сам эжектор — это устройство, работа которого основывается на законе Бернулли. Благодаря прибору в сужающемся сечении понижается давление одной среды, и происходит подсос в потоке втором — газа или жидкости.

Кроме того, когда осуществляется сборка и монтаж такой станции своими руками, можно выбрать погружной или скважинный насос в зависимости от того, какой тип оборудования имеется в наличии.

Модели с внутренним эжектором

Такие модели, несмотря на все свои преимущества, имеют некоторые ограничения в использовании. Они могут обеспечивать подъем воды только с глубины до 8 м.

К числу достоинств относится и то, что не имеет значения случайное попадание воздуха, а это делает необязательным предварительное наполнение системы водой перед началом работ. Насосная станция такого типа вначале прокачивает воздух, и только после осуществляется подача воды. Эти системы также отличаются высокими показателями производительности и надежностью.

Важным недостатком, помимо ограничения глубины, является высокий уровень шума при работе. Если производится установка в частном доме, то нужно побеспокоиться о том, чтобы выделить для нее отдельное звукоизолированное помещение.

Модели с внешним эжектором

Когда стоит задача подкачки воды с большой глубины, в диапазоне 20-50 м, то используются станции с выносным эжектором. В таких случаях место монтажа устройства — колодец или скважина. Там оно является частью заборного узла.

Модели с внешним эжектором.

От основного оборудования к эжектору подводят 2 шланга — вакуумный и напорный. Первый называется и всасывающим. По нему вода из скважины поднимается вверх. Но в эжектор ее подает напорный насос, и благодаря ему происходит формирование области разрежения во всасывающей камере.

Преимуществом этого типа оборудования является низкий уровень шума при работе, возможность подачи воды с большой глубины и хорошие показатели напора.

Использование погружных типов в системах

Преимуществом подобной системы является то, что она оснащена , а его конструктивные особенности таковы, что позволяют прибору работать практически бесшумно. При этом он осуществляет подачу воды с большой глубины.

Достоинством является и то, что оборудование легко подключается к водопроводу и для хорошей работы ему не нужно, чтобы колодец или скважина были близко расположены к зданию.

К числу преимуществ погружных моделей относится и нечувствительность к небольшим подсосам воздуха. И даже если трубопровод дает протечку, они будут нормально работать (пока протечка не расширится).

Но погружные насосы чувствительны к качеству среды. Им нужна только чистая вода. Можно поставить мощную фильтрационную систему, но это влечет за собой дополнительные расходы. К тому же такую систему придется регулярно чистить.

Схема подключения

Существует два способа подключить насосную станцию к источнику воды.

• К любому источнику напрямую. То есть к колодцу, скважине, водоёму. Его стоит выбирать, если нет проблем с подачей воды из естественного источника: зеркало на уровне до 10 метров, хорошая производительность скважины, высокое качество воды без примесей.
• К водопроводу. К нему прибегают, когда вода из скважины идет с перебоями или не идет совсем, а ее качество неудовлетворительное. Другая причина – устаревшее оборудование. Если насос старый, он не справляется со своей задачей. Необходимо дополнительное усиление напора.

Схема подключения к естественным источникам водоснабжения одинаковая. Некоторые этапы незначительно отличаются в зависимости от типа насосной станции.

Выбор места для установки станции

Здесь важно соблюсти баланс. Расстояние от станции до источника воды должно быть минимальным. Это обеспечит хороший напор

При этом станцию нужно защитить от промерзания зимой, но нельзя располагать рядом с местами отдыха. Оборудование работает шумно, это будет раздражать домочадцев

Это обеспечит хороший напор. При этом станцию нужно защитить от промерзания зимой, но нельзя располагать рядом с местами отдыха. Оборудование работает шумно, это будет раздражать домочадцев.

Для установки станции подходит:

• Котельная – специально оборудованное помещение внутри дома. Важна качественная шумоизоляция и дистанция между котельной и комнатами отдыха.
• Подвал. Подходит для установки, если он сухой и тёплый. Дополнительно нужен монтаж шумоизоляции.
• Колодец. Внутри колодезной камеры (кольца) монтируют кронштейны и «полочку» для станции. Вариант плох тем, что станция может промерзнуть зимой.
• Кессон – углубление около скважины, в которое устанавливают станцию. Сложность в том, чтобы правильно рассчитать глубину. Станция в кессоне должна быть защищена от промерзания температурой земли.

Монтаж трубопровода

Прокладка трубопровода решает проблему с перебоями в подаче воды. Осуществляется в несколько шагов:

• Выкопать траншею. Выкапывать нужно на такой глубине, чтобы трубопровод не промерзал. При небольшом углублении стоит утеплить трубопровод. Бюджетный и качественный материал – минвата с фольгированной основой.
• Сделать отверстия в фундаменте и стенах под трубопровод. Отверстия тоже нужно утеплить, чтобы из-за них не было теплопотерь в доме.
• Положить трубы.
• Подсоединить систему труб к насосной станции.

Наружные работы

Если оборудование уже укомплектовано фильтром и обратным клапаном, этап можно пропустить. Если нет, нужно установить эти детали на шланг (трубу) с той стороны, которая погружается в водоем. Фильтр нужно хорошо закрепить одной-двумя муфтами. Шланг погрузить в трубу. После этого можно привести в порядок оголовок скважины, чтобы она не осыпалась. С другими источниками ничего делать не нужно.

Подключение станции

Нужно соединить все наружные детали в одну систему. Сначала установить станцию на отведенное место. Затем при помощи муфты и прямого крана соединить её с трубопроводом. В последнюю очередь аналогичным образом соединить станцию с точкой сообщения с водопроводной сетью.

Пробный запуск

Обязательное условие – заполнить станцию водой через заливное отверстие. Насос не должен работать вхолостую. После заполнения водой можно включать электропитание. При проверке вода «вытолкнет» лишний воздух из труб и стабилизирует давление. Если при достижении максимального значения (1,8-3 атмосферы) станция выключилась, подключение выполнено правильно.

Установите фильтры

Два фильтра для очистки. Самопромывающийся и полипропиленовая нить

Изначально проектирование и подключение насосной станции требует соблюдения требований установленного регламента общей эксплуатации всей конструкции в целом. Для первичной очистки воды требуется наличие определённых очищающих элементов. Распространённым вариантом считается установка фильтров механической очистки на входе водоснабжения перед насосной станцией.

Первый фильтр состоит из пластиковой колбы с сеткой внутри для сбора крупных частиц мусора. Следующий очищающий элемент установлен сразу за первым, состоящий из колбы, внутри которой установлен фильтр полипропиленовая нить. С её помощью происходит окончательная фильтрация (очистка) воды, поступающей в основной водопровод дома.

Обычно оба фильтра используются не только для водоснабжения. Опытные проектировщики параллельно с подачей воды используют фильтра на выходе для накопительной емкости. То есть отфильтрованную воду можно подавать сразу напрямую в дом, или через накопительную ёмкость. Это могут быть водонагреватель, большой резервный накопитель и др.

Типы

Накопительной емкостью может выступать емкость с достаточным внутренним объемом, выполненная из материала стойкого к коррозии и безопасного для хранения питьевой воды. Используются такие материалы как:

• поливинилхлорид;
• сшитый полиэтилен высокого или низкого давления;
• полипропилен;
• нержавеющая сталь;
• сталь с покрытием водонепроницаемыми лаками и керамическими покрытиями.

Оцинкованная сталь хоть и обладает стойкостью к коррозии и водонепроницаема, однако со временем защитный слой цинка может истончиться, особенно в местах соединения и сварки.

По конструкции выделают:

• открытые емкости, у которых имеется горловина с крышкой или без, но с герметичными стенками и дном;
• закрытые полностью герметичные емкости мембранного типа.

В первом случает все просто, весь внутренний объем заполняется водой и при необходимости сливается через патрубок, закрепленный в самой нижней точке.

В случае с мембранными аккумулирующими баками полезный объем как минимум на треть меньше объема всей конструкции. Часть объема отводится под воздушную камеру, отделенную от воды с помощью прочной эластичной мембраны. По мере наполнения емкости водой мембрана давит на воздушную камеру, создавая избыточное давление. Когда требуется получить воду обратно, открывается вентиль, и она поступает в водопровод под действием накопленного давления.

Пуск насосной станции

Для того чтобы запустить насосную станцию в работу, необходимо ее и подающий трубопровод полностью заполнить водой. Для этого в корпусе есть специальное заливное отверстие. В него заливаем воду до тех пор, пока она не покажется. Пробку закручиваем на место, открываем кран на выходе к потребителям и запускаем станцию. Первое время вода идет с воздухом — выходят воздушные пробки, которые образовались при заливке насосной станции. Когда пойдет вода ровной струей без воздуха, система ваша вошла в рабочий режим, можно ее эксплуатировать.

Если вы залили воду, а станция все не запускается — вода не качается или идет рывками — надо разбираться. Есть несколько возможных причин:

• нет обратного клапана на всасывающем трубопроводе, опущенном в источник, или он не работает;
• где-то на трубе есть негерметичное соединение, через которое идет подсос воздуха;
• слишком велико сопротивление трубопровода — нужна труба большего диаметра или с более гладкими стенками (в случае с металлической трубой);
• зеркало воды слишком низко, не хватает мощности.

Чтобы исключить поломку самого оборудования, можно запустить его, опустив короткий подающий трубопровод в какую-то емкость (бак с водой). Если все работает, проверяйте магистраль, глубину всасывания и обратный клапан.

Гидроаккумулятор насосной станции

Гидроаккумулятор, являющийся функционально важным узлом насосной станции, представляет собой герметичную металлическую емкость, подключаемую к выходному штуцеру насоса.

Устройство гидроаккумулятора

Внутри бака имеется эластичная мембранная перегородка, изготавливаемая обычно из натуральной резины или искусственного бутилкаучука.

Мембрана делит резервуар на две камеры – воздушную и жидкостную. Сочлененное с гидроаккумулятором реле давления определяет давление воды в жидкостной камере бака и на основании полученных данных управляет работой насоса.

Материалом для изготовления гидроаккумулятора традиционно является сталь. Если мембрана имеет грушевидную форму, то вода контактирует только с ней, и, значит, возможность коррозии внутренних стенок бака полностью исключена.

Гидроаккумулятор с грушевидной формой.

1. Металлический бак.
2. Ниппель для подкачки воздуха.
3. Грушевидная мембрана.
4. Штуцер для подключения к насосу.

Снаружи бак из низкоуглеродистой стали защищает от атмосферной влаги эмалевое покрытие. Если предполагается устанавливать насосную станцию за пределами отапливаемого помещения, то следует отдать предпочтение гидроаккумулятору из нержавейки.

Гидроаккумулятор из низкоуглеродистой стали, покрытый эмалью.

Гидроаккумулятор из нержавеющей стали.

Назначение и принцип действия гидроаккумулятора

Жидкостная камера заполняется водой, под действием создаваемого ей давления эластичная перегородка деформируется. При падении давления в результате расхода воды пользователями мембрана распрямляется, и происходит выброс новой порции жидкости из бака.

Таким образом, гидроаккумулятор обеспечивает подачу воды к точкам водоразбора даже при неработающем насосе. Более того, он ограничивает число включений насоса. Внутри резервуара хранится определенный запас жидкости, а потому нет необходимости включать насос каждый раз, как вы открываете кран.

Обычно расход воды из гидроаккумулятора до повторного наполнения составляет половину его полного объема. Например, из 20-литрового бака можно спокойно выкачать 10 л воды, не включая при этом насос. А чем реже последний включается, тем дольше прослужит.

Гидроаккумулятор не только создает давление в водопроводной сети дома, служит ограничителем числа повторно-кратковременных включений насоса, хранит в себе запас воды. Еще он позволяет избежать гидравлических ударов – резких скачков давления в системе.

Как выбрать объем гидроаккумулятора

Объем гидроаккумулятора может варьироваться в зависимости от модели от 8 до 100 и более литров. Выбор размера гидробака зависит от суммарного водопотребления, глубины скважины, длины трубопровода и параметров насоса. Совместно с насосами мощностью до 1.2 кВт рекомендуется использовать гидроаккумуляторы емкостью 20-24 л, для насосов мощностью 1.5-2 кВт больше подойдут баки на 50-60 л.

Какой объем можно считать оптимальным? Чем больше, тем лучше, но до определенных пределов. Теоретически, чем больше объем гидроаккумулятора, тем надежнее защищен насос от частых запусков. Однако практика показывает, что увеличение объема резервуара до 100-200 л очень часто приводит к снижению комфортности пользования водопроводом: пользователь вынужден мириться с тем, что напор воды, льющейся из крана, плавно снижается.

Пользователи, имеющие большой опыт эксплуатации насосных станций, единодушны во мнении, что наиболее удобен гидроаккумулятор объемом 16-24 л. Следует иметь в виду, что при необходимости вы всегда сможете подключить к водопроводной магистрали дополнительный гидроаккумулятор нужного вам объема.

Устройство типовой насосной станции

Типовая насосная станция для дачи состоит из следующих основных деталей:

1. гидроаккумулятор (гидравлический бак с мембраной);
2. насос;
3. реле давления;
4. манометр;

Устройство типовой насосной станции

Гидроаккумулятор насосной станции

Гидроаккумулятор – это полый бак, внутри которого находится резиновая груша, в которую и поступает закачиваемая вода. На заводе производителя в гидроаккумулятор закачивают воздух под давлением чтобы резиновая груша сжалась. При закачивании в грушу воды, преодолевая давление в баке, она может выпрямиться и даже немного надуться. Из-за этой подвижности объема заполненного водой (груши) обеспечивается защита от гидроудара, т.е. при открытии, к примеру, крана в раковине вода пойдет из него плавно, без резких ударов

Это крайне важно как для самих потребителей, так и для смесителей, запорной и соединительной арматуры

Ниппель для закачки воздуха в гидроаккумулятор насосной станции

Объем гидроаккумуляторов варьируется от 1,5 до 100 литров. Чем больше объем бака, тем:

• реже будут запуски насоса для подкачки воды, а значит меньше износ насоса;
• больший объем воды можно получить из крана, при внезапном выключении электричества (примерно половина бака).

Насос станции

Насос обеспечивает основную функцию станции – перекачивает воду из одного места в другое. Но как именно они это делают – важный вопрос. В насосных станциях используют следующие виды насосов:

• поверхностные насосы:
  • многоступенчатые;
  • самовсасывающие;
  • центробежные.
• погружные насосы:
  • центробежные;
  • вибрационные.

Поверхностные насосы устанавливаются непосредственно в насосную станцию, чаще всего на гидроаккумулятор. Погружные же насосы опускают под воду, и они качают воду в бак на удалении.

Сравнение разных типов насосов для насосной станции

Тип насоса	Глубина всасывания	Напор	КПД	Уровень шума	Установка	Эксплуатация
Центробежный насос	7-8 м	высокий	низкий	высокий	вне дома, удаленно	сложно: необходимо заливать воду в систему
Многоступенчатый насос	7-8 м	высокий	высокий	нормальный	внутри дома	сложно: необходимо заливать воду в систему
Самовсасывающий насос	до 9 м (до 45 м при наличии эжектора)	нормальный	нормальный	нормальный	внутри дома	просто: нет особенностей
Центробежный погружной насос	до 40 м	нормальный	низкий	нормальный	в воде	просто: нет особенностей
Вибрационный погружной насос	до 40 м	низкий	низкий	нормальный	в воде	просто: нет особенностей

Характеристики насосной станции

Основные параметры выбора насосной станции для дачи

Если вы планируете использовать насосную станцию для канализации, т.е. отвода фекальных и сточных вод, то вам понадобятся специальные установки. Подробно обо всех видах насосов мы писали в статье https://best-stroy.ru/articles/kak-vibrat-nasos_932 – прочитайте, будете специалистом по всем насосам!

Реле давления насосной станции

Реле давления подает сигналы насосу станции начинать и прекращать качать воду в систему. Необходимо настроить реле на граничные значения давления в системе, чтобы оно знало, в какой момент нужно запускать насос, и в какой его остановить. Стандартные значения нижнего давления в системе выставляют на 1,5-1,7 атмосферы, а верхнего на 2,5-3 атмосферы.

Реле давления насосной станции

Регулирование реле давления

Снимите пластиковую крышку с реле давления, открутив плоской отверткой винт крепления. Внутри вы обнаружите две пружины и гайки, сжимающие их.

Запомните две вещи:

1. Большая гайка отвечает за нижнее давление, а маленькая – за верхнее.
2. Вращая гайки по часовой стрелке, вы будете увеличивать пограничное давление, на которое будет ориентироваться реле.

Включив насосную станцию (Внимание, соблюдайте технику безопасности!), вы можете оценить значения верхнего и нижнего предела давления, выставленного в реле давления, с помощью манометра

Манометр

Манометр – это измерительный прибор, показывающий значение давления в системе в настоящее время. Отслеживайте данные по манометру, чтобы регулировать настройки реле давления насосной станции.

Манометр насосной станции показывает давление в системе водоснабжения дачи
