Как установить пластиковое окно в деревянном доме

Как защитить раму?

Для того чтобы установить окосячку по способу «в закладной брусок», вначале в проемах потребуется вырезать паз, для того чтобы вставить в него через утеплитель брусок размером 50х50 мм. К нему саморезами укрепляют обсадную сухую доску шириной 150 мм и толщиной 40 мм.

Это конструкция черновой обсады, которая состоит из 2-х боковых частей и вершник. Эта конструкция изначально не предполагает установку подоконной доски, но специалисты все же рекомендуют его установить, а не крепить впоследствии окна на бревно.

Сверху должен отставать усадочный зазор до 5 см. ПВХ-окно в черновую обсаду устанавливают на подставочном профиле, на строительные пластины либо саморезы. ПВХ-подоконник ставят под подставочный профиль.

П-образная обсада наиболее сложный в производстве, но зато более надежный вариант установки евроокна в стеновой проем из дерева, поскольку имеет обратную четверть. Этот вариант особенно предпочтителен для коробок из бруса и бревна.

Процесс стартует с подготовки шипа 50х50 мм, далее выбирается паз на боковых стенах ручным фрезером, ее выполняют чуть больше на 5 мм чем шип, далее снимают обратную четверть и нижние замки для чего аналогично выбираются пазы.

Приступают к вершнику, вначале снимая с него обратную четверть, а потом замки. Примеряют полученные детали, они должны вставляться плотно, но без усилий, усилия потребуются после установки джута.

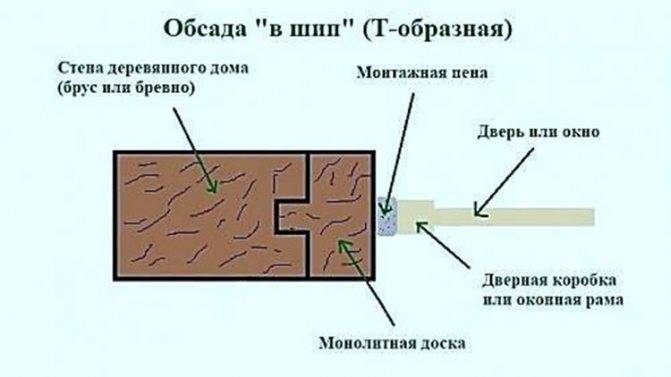

Технология установки Т-образной окосячки в шип для ПВХ-окна:

  1. Выпиливают неделимые Т-образные боковины, имеющих шип 50х50 мм и с шириной равной толщине стенок.
  2. Размечают и выбирают циркулярной пилой паз для шипа боковин.
  3. Паз делают больше шипа и по глубине и по ширине на 5 мм.
  4. Подоконник выполняют с пазом под ветровой шип.
  5. Проверяют и подгоняют полученные делали без установки в оконный проем.
  6. Прежде укладывают нижник, на него закрепляют боковины и далее фиксируют вершник.
  7. Все детали необходимо устанавливать плотно, но вставлять в пазы с незначительным усилием.

Общие рекомендации

Перед установкой оконных блоков, необходимо ознакомиться с основными правилами и рекомендациями. Определяя количество окон в помещении, нужно в первую очередь учитывать площадь помещения и его назначение. В просторных комнатах устанавливают, как правило, два окна на разных сторонах. В небольших помещениях можно ограничиться одним трехстворчатым окном.

Что касается высоты, оптимальное ее значение, отсчитываемое от уровня пола, лежит в пределах 80-90 см. Это обеспечивает необходимый обзор, вне зависимости от того, в каком положении находится человек (сидя или стоя). В кухонных помещениях рекомендуется размещать оконные блоки на высоте 100-120 сантиметров от уровня пола, таким образом можно добиться лучшей освещенности.

Кроме того, требования к естественной освещенности устанавливают максимальное расстояние от поверхности потолка до верхнего края окна 30 см.

Порядок монтажа окон ПВХ в деревянном строении

Выбрав для своего дома, не важно – старого или нового – оконные перекрытия из ПВХ, установку рекомендуется производить по технологии «обсады» или «окосячки». Эта методика предотвратит процесс деформации окон, вне зависимости от основы, которая была выбрана для изготовления строительного материала

Согласно статистическим исследованиям, дом из натурального дерева может дать усадку примерно на 35 сантиметров. Величина усадки зависит от основы, которая была использована при строительстве деревянной конструкции. Спустя год после возведения здания, дом может просесть на:

  1. 45-65 сантиметров, если стены строились из оцилиндрованного бревна.
  2. 35-45 сантиметров, если в качестве основы был выбран обычный брус.
  3. 15-35 сантиметров, если стены строения возводились из клееного бруса.

Данные параметры стоит обязательно учитывать, так как усадка дома может «придавить» установленные окна к основной конструкции. В итоге оконные перекрытия поддадутся процессу деформации, их будет трудно открывать и закрывать. Поэтому специалисты не рекомендуют проводить установку в том строении, которое еще не дало усадки. Но не только новые здания поддаются окосячке, такие трудности могут обнаружиться и у старых домов. Избежать ошибок при монтаже поможет специально разработанная схема, которую создали профессиональные строители.

Начало установки

Первым этапом является изготовление обсады или окосячки. Этот пункт ситуативный и можно обойтись без него.

Когда монтаж не нужен

В новом доме из древесного материала всегда будет происходить усадка. Также не следует забывать про сезонные поползновения грунта, которые будут в любом случае. Учитывая эти два фактора можно сделать вывод, что без обсадки не получится защитить новые окна от перекосов.

При выборе материала нужно остановиться на сухих и прочных досках. Подойдет обрезная доска, с толщиной 50 мм, и брус обрезного типа 15х10 см или 5х5 см. Ширина досок или бруса должна равняться толщине стены дома.

Обсадная коробка деревянного дома

В доме каркасного типа можно забыть об обкосячке, потому что сам каркас уже дает формы для оконных и дверных мест, в которых обеспечивается будет поддерживаться уровень жесткости.

В срубе, который находится в эксплуатации порядка 10 лет, некоторые мастера предпочитают отказаться от монтажа обсадки. На их взгляд, такое сооружение уже прошло период усадки и дальнейшая деформация минимальна.

Однако многие эксперты считают, что для избегания неприятных ситуаций следует выполнить эту процедуру, тем более что она не является сложной.

Процесс установки

Процесс монтажа ПВХ окна в деревянном доме предполагает четкое соблюдение технологии. Первым делом необходимо тщательно произвести все замеры. Вначале определить расстояние от пола до подоконника. Для этого потребуется учитывать рост человек. Полученное расстояние приравнять к 80 или 90 см

При выполнении замеров необходимо принимать во внимание комфортный отступ к окну. Подоконник должен находиться выше, чем обеденный или письменный стол

Когда с расположением подоконником стало все понятно, стоит перейти к врезке проемов. Они будут ниже подоконника на 5 см. Такое расстояние необходимо обеспечить для монтажной пены. Также стоит обратить своё внимание на то, как можно произвести установку ставней на окна для дачи.

Вырезать проем, применяя уровень. При помощи отвеса осуществить разметку вертикальных отметок. Верхний предел определяется с учетом высоты конструкции. ПВХ рамы предполагают увеличение проема на 14 см выше оконной конструкции. Ширина проема также должна быть больше кона на 12 см.

Когда подготовка проемов и обсады закончена, то можно переходить к монтажу стеклопакетов. При этом стоит учитывать одно основное правило – сверлить раму насквозь нельзя, так как это может нарушить герметичность и теплоизоляцию. Лучше всего задействовать для этого специальные крепления. Упростить монтажные работы можно, если демонтировать с рамы створки. Таким образом удается облегчить конструкцию.

Возможно вам также будет полезно больше узнать о том, как утеплить деревянные окна на зиму, и какой материал стоит применять.

На видео- как установить пластиковое окно в деревянном доме:

Процесс монтажа рамы осуществлять при помощи уровня. Это даст возможность получить его правильную посадку. После установки рамы можно переходить к фиксации откосов. При этом не стоит забывать про зазоры для монтажной пены. Когда рама уже будет установлена, то можно взять в руки пистолет с монтажной пеной и пройтись ей по периметру проема.

Осуществляя работы по установке ПВХ окон в деревянном доме, необходимо принять во внимание следующие особенности:

  • Поддонник ПВХ окна должен быть сосредоточен строго горизонтально. Для его выравнивания необходимо использовать пластиковые пластины.
  • Повысить прочность крепление при монтаже подоконника можно, если по бокам коробки выполнить врубки. Их глубина будет равняться 8 мм.
  • Крепление подоконника должно происходить с использованием саморезов.
  • Перед непосредственной установкой ПВХ окна в доме необходимо закрепить ручку стеклопакета. Если она будет находиться в горизонтальном положении, то это говорит о том, что створка открытая. Для фиксации ручки стоит задействовать болты. Затем ее установить в нижнее положение.
  • Когда происходит фиксация конструкции саморезами, то между окном и коробкой стоит расположить брус шириной 1 см.
  • При установке стеклопакетов необходимо предусмотреть регулировочные пластины. Они будут сосредоточены между сливами. Это позволит добиться необходимого отвода конденсата.
  • Вхождение стеклопакета должно выполняться свободно. Если конструкция имеет перекос, то могут возникнуть трещины на стекле.
  • По завершении всех работ необходимо взять ПВХ штапики и закрепить стеклопакет. Пространство между проемом и окном устранить при помощи монтажной пены. Когда она застынет, то убрать ее излишки, установить водоотлив и наличники.

Возможно вам также будет полезно узнать о том, что делать когда не плотно закрывается пластиковое окно.

Этапы установки

Установка пластиковых окон в брусовом доме производится только в безветренную и сухую погоду. На улице должно быть не менее -10 °C. Материалы нужно сохранить сухими и неповрежденными. То же касается и деревянных конструкций. Вся процедура проходит в несколько этапов.

Подготовка проема

В самом начале нужно подготовить оконный проем. Главной задачей станет соблюдение ровности поверхности по всем граням, в которой потребуется убедиться с помощью уровня. Если дом старый, следует демонтировать имеющиеся окна.

Перед переходом к активным действиям следует произвести расчеты. Нижняя часть окна должна находиться на уровне 80–90 см от пола. Габариты проема должны быть высчитаны с учетом размеров оконной конструкции. Следует увеличить их на 220 мм по ширине и 245 мм по высоте. Это необходимо для установки обсады, толщина которой с каждой стороны составит около 100 мм, зазоров для утеплителя и постепенной усадки.

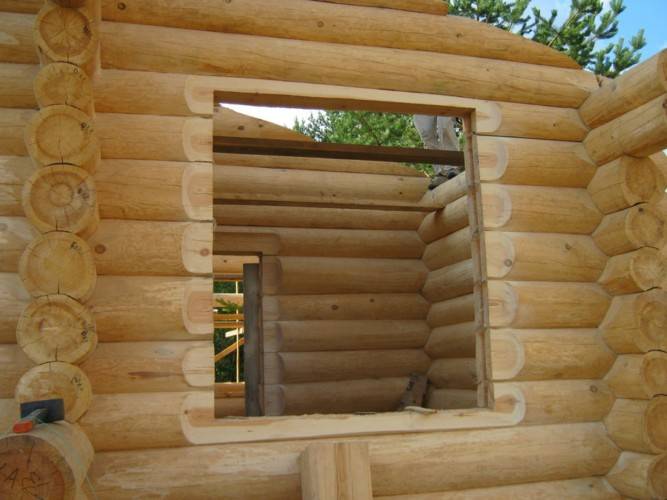

Для подготовки проема нужно очертить его карандашом, а затем выпилить цепной пилой. Убедившись в ровности поверхности, нужно нанести защитную пропитку, которая не позволит древесине испортиться от влаги.

Обсадка

Сделать обсадку можно самостоятельно. Она нужна даже в тех случаях, когда дом старый и вероятность усадки минимальна. Ее главным назначением является фиксация проема и всей конструкции. Обсадная коробка создается из закладного или монолитного бруса и устанавливается по системе «шип-паз». При ее монтаже нужно учитывать зазор сверху, размер которого должен составлять около 15 мм на каждый метр высоты стены.

Пошаговые действия:

  1. Нанести разметку на стены и подготовленный проем.
  2. Проделать в боковых гранях проема пазы шириной и глубиной 50 мм.
  3. Внутрь пазов вложить специальный жгут.
  4. Уложить нижнюю доску, расположив под ней утеплитель.
  5. Вставить в паз шип толщиной 50 мм.
  6. Прикрутить к шипу саморезами доску (толщина 50 мм, а ширина равна показателям стенового бруса).
  7. Установить верхнюю доску в пазы, поставив на вертикальные элементы.
  8. Заполнить верхний зазор утеплителем, укрыть его специальной пленкой.
  9. Скрепить всю коробку саморезами, заполнить оставшиеся щели герметиком.

При соблюдении инструкции обсадная конструкция получится надежной

Важно, чтобы используемые в ней доски были сухими на момент монтажа

Монтаж

Последним этапом является установка окон

Важно убедиться, что обсадная коробка стоит ровно, и только потом приступать к работе. Для выполнения монтажа лучше всего пригласить помощника, так как одному человеку справиться будет затруднительно

Процедура монтажа:

  1. Установить раму внутрь оконного проема, закрепив специальными клиньями.
  2. Выровнять раму, воспользовавшись уровнем, зафиксировать саморезами.
  3. Заполнить монтажной пеной все оставшиеся зазоры.
  4. Монтировать отлив с откосами.

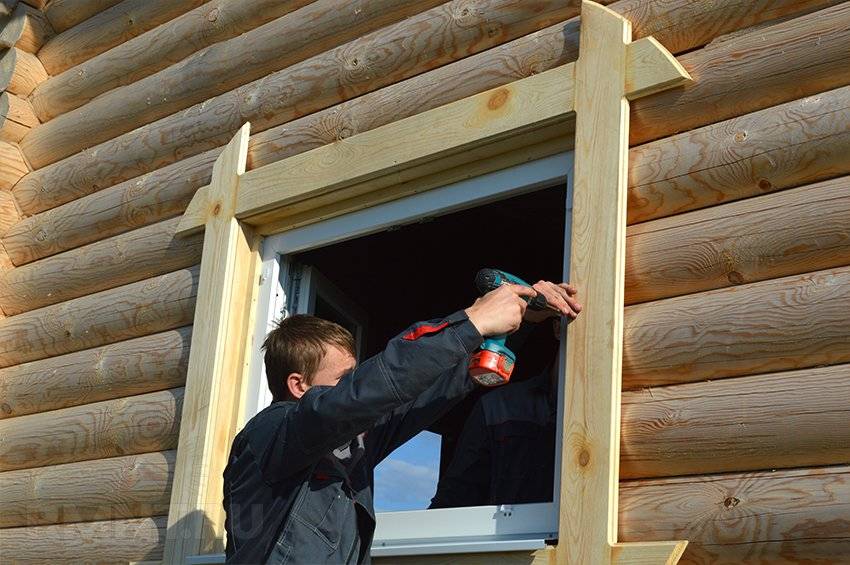

  5. Произвести обналичку, прикрепив наличники к доскам окосячки.
  6. Вставить стеклопакеты в раму, выровнять штапиками.
  7. Повесить на петли створки, убедиться в их работоспособности.

Окном можно пользоваться. Если позднее будет обнаружена кривизна конструкции, то избавиться от нее получится только путем полного перемонтажа. Убедиться в ровности рекомендуется еще в процессе установки.

Создание обсадки

Обустройство обсадки (окосячки) осуществляется в виде короба со специальным креплением. Система опор создается из бруса среднего диаметра (от 50 до 100 мм). В боковых стенах монтируют продольные пазы для свободного скольжения гребней. Последние фиксируются по бокам обсады.

Крепление иначе называется пазогребневым, поскольку не предусматривает использование саморезов. Обязательно нужно оставлять технические зазоры, которые впоследствии будут заполняться паклей. Поскольку уже упомянутый ГОСТ не приветствует использование пластиковых окон в деревянных строениях, следует неукоснительно соблюдать его требования к монтажному шву. Трехслойный шов включает следующие компоненты:

  1. Наружный подразумевает влагоотвод от утеплительного слоя;
  2. Утеплительный заполняется монтажной пеной;
  3. Внутренний должен предохранять утеплитель от воздействия пара.

При соблюдении всех условий, естественная деформация строения не должна повлиять на конструкцию пластикового стеклопакета. Иногда ограничиваются чистовой обсадой вместо облицовки фасада.

Выполнение окосячки

Существуют простые и сложные окосячки. Каждый из этих видов конструкции имеет свои преимущества. К примеру, простая окосячка быстро возводится, а сложная – исключает деформацию окна по вертикали. При создании простой окосячки выбирается вариант, уже описанный в статье – с использованием пазов и брусков.

Сложная система требует выпиливания гребня в проеме. На него надевают лафет, имеющий пазы. Такой вариант конструкции является более надежным. Во время усадки дома гребень сдвигается таким образом, что отклонения пластиковой конструкции по вертикали исключаются.

Обсаду выполняют из брусков. С использованием стамески необходимо выбить паз по центру бруса габаритами 0,5х0,5 см. Одним из важных моментов является выполнение разметки гребня своими руками. Насколько качественной получится, конструкция окна, будет зависеть от точности выполняемой разметки.

Когда гребень будет готов, необходимо начинать формировать проем. Брусья следует устанавливать с использованием уровня. При этом учитывают зазор для усадки. Он равен 0,5 см сверху и 1 см с каждой стороны. Раму, которая выполняется из брусьев, лучше укрепить с использованием нагелей. Получившиеся щели заделывают паклей. Затем устанавливаем пластиковую раму.

Общие рекомендации

Проверка окна из ПВХ на соответствие нагрузке осуществляется до начала всех работ. Настоятельно рекомендуется доверить монтажные работы специалистам той компании, у которой производилась закупка пластиковых окон. В таком случае будет действовать гарантия на возможные погрешности при установке;
Монтаж с учетом ГОСТа подразумевает соблюдение ряда условий, в частности, обязательное заделывание оконной конструкции посредством откосов. Для заделки используются различные уплотнители, силиконовые герметики типа Стиз либо же монтажная пена

Важно, чтобы изолирующие элементы были неспособны изменяться под воздействием климата. Битумные мастики не подходят также по той причине, что препятствуют дыханию древесины

Едва ли гниение и сырость входят в планы владельца;

  • Установщик должен составить схему работы с указанием всех материалов, чтобы владелец мог проконтролировать ее качество и соответствие ГОСТу;
  • Согласно требованиям к креплениям, запрещается использовать клеевые составы или жидкие гвозди. Используются только специальная фиксация с перекладинами, чтобы надежно противостоять усадке дома;
  • Защитная пленка с изделий ПВХ снимается не ранее, чем через неделю;
  • Стыки не рекомендуется подвергать окраске.

Чтобы окна ПВХ эксплуатировались долго и без осложнений, монтажные работы рекомендуется проводить согласно требованиям ГОСТа. Поскольку требуется соблюдение множества условий, лучше доверить установку стеклопакетов профессионалам. В противном случае велик риск некорректного монтажа. Последний может привести к ненужным материальным издержкам.

Установка нового окна

После того как выбранные оконные перекрытия будут доставлены, а первый подготовительный этап закончится, можно приступить к основному процессу – монтажу оконной рамы. Для этого этапа необходимо подготовить следующие инструменты:

  • дрель по дереву и шуруповерт;
  • уровень, используемый при строительстве, измерительную рулетку;
  • крепежные элементы в виде анкерных болтов и пластин;
  • монтажную пену и пульверизатор с обычной водой.

В процессе монтажа могут понадобиться дополнительные инструменты, к примеру, плоскогубцы, ключи для затягивания болтов, клинья для распорки, поэтому будет не лишним их также подготовить заранее. Рекомендуется при установке найти напарника, чтобы правильно произвести некоторые манипуляции с оконным перекрытием. Далее следует сделать установку окосячки, чтобы процесс усадки пагубно не повлиял на первоначальную форму оконной рамы.

Подготовка проёма к установке окна в деревянном доме

Оконный проём перед выпиливанием размечаем с помощью уровня, ведь пластиковое окно будет устанавливаться строго по уровню во всех плоскостях, поэтому и окосячка должна быть также установлена в проём максимально точно по-уровню изначально.

Нижний венец в проёме нужно пропилить, так, чтобы получилась ровная горизонтальная площадка.

Размеры проёма определяем, исходя из размеров пластикового окна, толщины брусков обсады и величины необходимых зазоров.

Все расчеты выполняем визуально. Вот пример схемы расчета размеров проема для черновой т- образной окосячки:

Соответственно берем брус сечением 100х150 мм и выпиливаем т-образный профиль.

Размер усадочного зазора (H усад) определить непросто, так как величина усадки дома, как уже говорилось выше, зависит от многих факторов. Если мы, к примеру, грубо посчитаем, взяв всё по максимуму, то для окна стандартной высоты 1400 мм (плюс толщина перекладин обсады, плюс монтажные зазоры ~ 245 мм ) при 15-процентной усадке верхний зазор будет составлять 24,5 см — огромная дыра, высота которой, скорее всего, в итоге окажется излишне большой.

Чтобы упростить задачу и избежать ошибок, не стоит ломать голову над ГОСТ-ами, регламентирующими усадочные величины строительных материалов различных древесных пород, сопоставляя это с местными климатическими условиями и т.д.
Можно поступить проще, а именно:

  • если Вы строите новый дом, то устанавливать окнав нем начинайте не ранее, чем через год после возведения сруба, чтобы переждать период самой активной усадки. Тогда при изготовлении и установке окосячки размер усадочного зазора (H усад) можно будет смело сделать 60-50 мм для бревенчатого дома, 50-40 мм для брусового и 40 мм для дома из клееного бруса;
  • если Ваш дом отстоял уже более пяти лет, то усадочный зазор (H усад) можно сделать минимальным — миллиметров 40, только чтобы компенсировать возможные сезонные изменения геометрических размеров проёма;

Итак, мы вычислили размер проёма, разметили его и вырезали. Теперь нужно выпилить шип на торцах брёвен (бруса) по бокам проёма. Шип также размечается с помощью уровня по центру бревна (бруса).

Стоимость услуг

лучше эту работу заказать «под ключ»

У серьезных опытных компаний, как правило, для клиентов предлагаются варианты установки «Эконом» — 2000 руб./за комплект, «Стандарт» — 3000 руб./комплект и «Элит» до свыше 5 000 руб./комплект.

Основные виды работ по монтажу ПВХ-окна доме с деревянными стенами:

  1. Установка мансардного окна в непокрытую крышу — 4000 руб./комплект.
  2. Врезка мансардного окна в покрытую крышу — 7000 руб./комплект.
  3. Пропил оконного проема в срубе — 300 руб./п.м.
  4. Устройство окосячки — 700 руб./п.м.
  5. Пропил места для шпонки 50х50 мм — 250 руб./п.м.
  6. Монтаж оконного блока «Стандарт» — 3000руб./комплект.
  7. Отделка откосов — 300 руб./п.м.
  8. Обналичка окна — 300 руб./п.м.
  9. Выполнение доборов — 250 руб./п.м.
  10. Монтаж подоконников из дерева — 400 руб./п.м.
  11. Установка деревянных ставней — 2000 руб./окно.
  12. Установка отливов — 300 руб./п.м.

Основной фронт работ

От предварительных процедур переходим к завершающим этапам.

Замеры и проектировка

Самостоятельная установка окон ПВХ в деревянный дом начинается с замеров. Потребуется сделать следующее:

  • Вооружившись рулеткой замерить все стороны с точностью до миллиметра.
  • Чертим на бумаге проект будущего окна с сохранением всех пропорций.
  • Отмечаем места разделений, форточки и другие составные элементы, которые вы желаете видеть в своем стеклопакете.
  • Имея на руках готовый план, можно обращаться в компанию по изготовлению окон.

Стартовый этап — подоконник

Монтаж необходимо начинать с подоконника, так как он является основанием всей конструкции. Устанавливаем его следующим образом:

  • С боку в коробке выпиливаются два паза глубиной не более 10 см. Это позволит надежно зафиксировать подоконник.
  • Прикладываем его и при необходимости выравниваем деревянными пластинами, заготовленными ранее.
  • Добившись ровного расположения, фиксируем подоконник с помощью саморезов. Под шляпку нужно подкладывать резиновую прокладку — это предотвратит возможное потрескивание пластика.
  • Отверстия сверлим там, где подоконник будет закрывать раму. Делать их нужно на небольших оборотах, дабы не повредить пластик. Если воспользоваться мощной дрелью, во время сверления он может начать плавиться, поэтому лучше вооружиться шуруповертом.
  • Регулируем положение уровнем. Подоконник должен стоять строго горизонтально!

Некоторые производители предлагают стеклопакеты без подоконников (они отдельно приобретаются и устанавливаются в конце). Мы советуем приобретать все элементы сразу у одного продавца — так надежнее.

Подготавливаем почву для дальнейшей работы

Не спешите снимать заводскую пленку — она защитит конструкцию от повреждений. Работу производим в такой последовательности:

  1. Достаем рамы и устанавливаем ручку. Для этого ставим её в горизонтальное положение, фиксируем болтами и опускаем вниз.

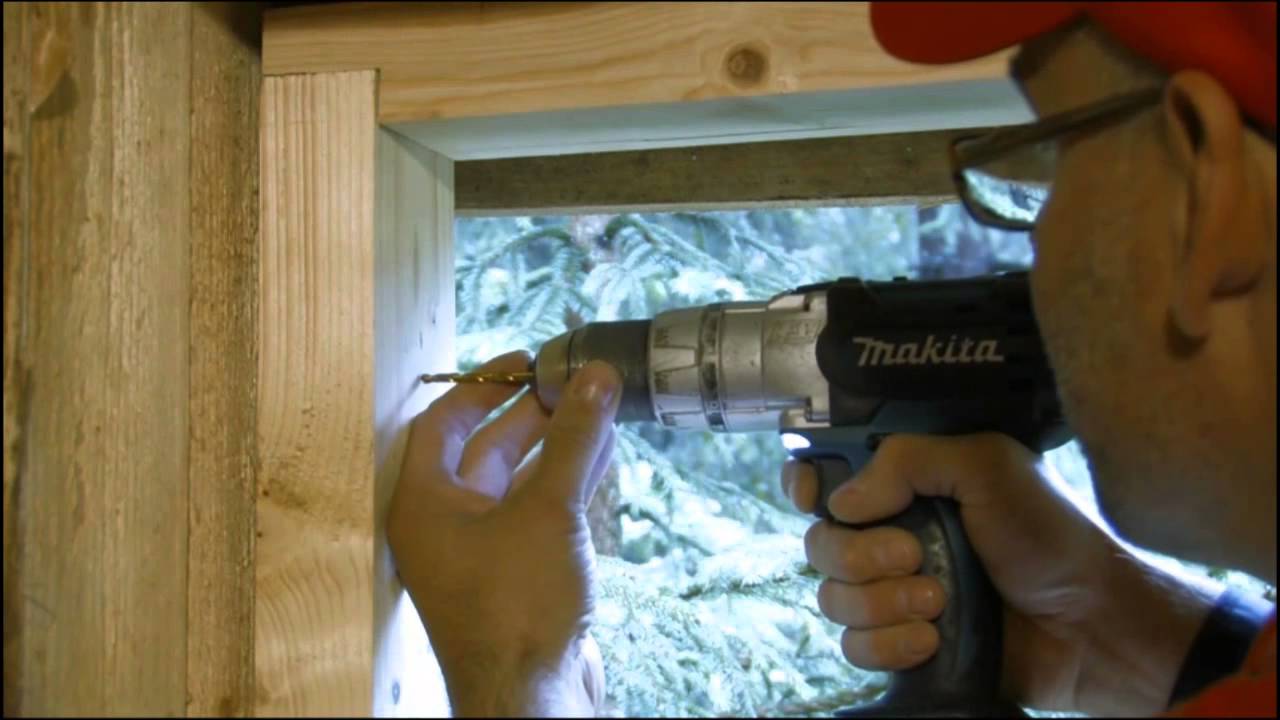

  2. Отмечаем на боковых стойках места для высверливания отверстий необходимых для фиксации рам. Сверло — 6 мм, соответственно саморез — 5мм. На каждой боковой стойке нужно сделать по 2 отверстия (итого — 4). Они должны располагаться на расстоянии 30-40 см от нижних и верхних концов балки.
  3. Чтобы саморез надежно упирался в каркас, необходимо его утопить. Для этого сверлом 10 мм делаем отверстия до железного каркаса. Шляпка должна свободно заходить в полость балки.

Монтируем ПВХ — окно

Настал черед самого ответственного этапа — монтажа рам. Готовую конструкцию ставим в проем. Подгоняем с обеих сторон рамы и контролируем их с помощью рулетки и уровня. Расстояние от створок до окосячки с обеих сторон должно быть одинаковое (в пределах 1 см). Также нужно контролировать и вертикальность установки. Это можно сделать при помощи отвеса.

Добившись ровного положения, подкладываем распорный брусок между коробкой и рамой. Он будет выполнять роль упора на время монтажа — без него при вкручивании саморезов рама может уйти в сторону. Установив бруски, еще раз тщательно проверяем по откосу ровность расположения. Убедившись в идеальной горизонтальности (вертикальности) закрепляем окно саморезами. Они должны располагаться между окном и коробкой.

Такая методика установки коробки отличается высокой надежностью и мобильностью — при деформациях древесины, рама не будет перекашиваться. Это достигается благодаря тому, что саморезы способны уходить в сторону перекоса.

Далее делаем следующее:

  • Вставляем регулировочные пластины между сливными отверстиями (они нужны для отвода конденсата — без них стеклопакет будет неизбежно запотевать).
  • Вставляем в проем стеклопакет. Он должен стоять не плотно — это связано с сезонными деформациями древесины и других материалов.
  • Ровно устанавливаем стеклопакет и фиксируем его при помощи штапиков (они должны прилагаться в комплекте) с профильными шипами. Постукивать по ним нужно до появления характерного щелчка, сигнализирующего о правильной вставке.
  • Все имеющиеся щели заполняем монтажной пеной. Через 2-3 часа срезаем ножом излишки.

На этом установка окон в деревянный дом своими руками завершена
