Установка сифона своими руками: на ванну, раковину и мойку на кухне

Последовательность сборки сифона своими руками

Когда новое оборудование приобретено и доставлено к месту, где будет происходить установка сифона на ванну, приступают к сборке изделия. В упаковке домашний умелец обнаружит не собранную конструкцию, а различные детали, винтики, прокладки и другие комплектующие.

Все детали необходимо устанавливать в процессе сборки. При этом некоторые модели окончательно соединяются после завершения установки части сифона в канализационную трубу или на ванну. Разобравшись с комплектующими элементами, проверяют изделие на предмет наличия внешних механических повреждений, целостности резьбовых соединений и прокладок.

В том случае, когда все в порядке, схема, прилагаемая к инструкции, подскажет, какие из деталей нужно установить в первую очередь и какие прокладки не следует забывать поставить на место в процессе сборки. Специалисты не рекомендуют с большим усилием затягивать резьбовые соединения, поскольку в дальнейшем обычно требуется дополнительная регулировка элементов сифона непосредственно «по месту».

Когда все операции по сборке завершены, тогда начинается установка сифона на ванну своими руками.

Дорогие модели, имеющие полуавтоматическое или автоматическое управление, продаются в собранном виде, а в конструкции изделия предусмотрено, что можно выполнять незначительные изменения параметров при помощи гофрированных элементов.

Как собрать и подключить сифон для ванны

Необходимо также проверить сохранность резьбы и отсутствие повреждений на соединительных элементах. Обнаруженные шероховатости удаляют с помощью наждачной бумаги.

Сборка обычного сифона

Алгоритм сборки

Цепочка, соединенная с пробкой, крепится к крышке отверстия для перелива.
Отводную трубу с вложенным в нее резиновым уплотнителем подводят снаружи к сливу ванны.
Изнутри резервуара вставляется защитная решетка, оснащенная уплотнителем, который желательно обработать герметиком. Соединение фиксируют медным винтом и гайкой, не допуская затяжки. Все работы выполняются с помощью широкой отвертки.
Аналогично собирают переливной слив. Для крепления к сифону используется гофрированный шланг, на который заранее надевают конусообразные резиновые прокладки и стяжные гайки.
К отводному отверстию крепится съемное колено, которое будет выполнять функцию гидрозатвора и мусоросборника.
В другой конец колена вставляется переходник для соединения с канализацией.

Комплектующие сифона для ванной.

При стыковании с пластиковой трубой применяется резьба с уплотняющим кольцом. При необходимости монтировать изделие из чугуна либо в случае несовпадения диаметров соединительных элементов используется муфта-переходник, при этом выпуск сифона должен заходить в нее минимум на 5 см.

Особенности сборки полуавтоматической конструкции

При сборке полуавтоматических устройств потребуется установка дополнительных элементов.

Монтаж производится следующим образом:

Соединительный элемент для канализации вставляют до упора в горловину слива. Уплотнитель здесь уже присутствует, поэтому не нужно использовать отдельную деталь.
Устанавливают двойную прокладку на отверстие переливного блока и монтируют металлический фильтр.
К регулирующему тросу подсоединяют плоские крышки из металла, после чего их соединяют с отверстием для стока воды.
Фиксируют сборку на переливе с помощью болта.

Для боковых стыков используют стандартные тонкие прокладки, а для центрального соединения подойдет уплотнитель-бабочка.

Монтаж неразборного латунного устройства

Перед подключением устройства такого типа потребуется проверка места соединения патрубка с отводом коллектора — он должен заходить в сточную трубу на расстояние не менее 5 см и под небольшим углом. Если этого не сделать, стык потеряет герметичность.

Сборка основной части

Сам сифон чаще всего представляет собой наибольшую деталь комплекта, состоящую из двух частей – корпуса и съемной чаши. Ее снимают для удаления засора, возникающего в процессе эксплуатации. Во время сборки, их наоборот требуется соединить. Между ними обычно устанавливается соответствующего размера комплектная прокладка. Ее размер должен соответствовать диаметру винтового крепления чаши. Именно таким образом они обычно соединяются. Чаша без применения инструментов накручивается на основу снизу.

Главная особенность хромированного сифона — это долговечность и прочность

В верхней части основы имеется сливное отверстие, куда устанавливается воронка. На нем имеется винтовая насечка, к которой будет крепиться соединяющий фитинг. Он надевается на воронку так, чтобы насечки на нем и на основе совпадали.

Краткая наглядная инструкция по монтажу сифона к прямоугольной и круглой мойке

Между фитингом и основой требуется установить прокладку, и лишь затем соединять их. Прокладка для фитинга в комплекте может быть не одна, а сразу пара. Если их 2, то одна в форме шайбы (плоское кольцо с дырой в центре) будет укладываться внутрь фитинга, а вторая конусообразная устанавливается ниже, непосредственно на трубчатую часть воронки. Узкая часть конусной резиновой прокладки должна быть направлена в сторону основы сифона, чтобы надежно зафиксировать воронку на нужной высоте. Затем фитинг достаточно плотно закручивают, чтобы избежать протечек в дальнейшем.

Монтажные размеры сифона для двойной раковины с возможностью подключения стиральной или посудомоечной машины

Подключение к канализации

В любой ванной комнате отвод под канализацию уже есть, но в частных самостроях такого может и не быть. Если это – Ваш случай, то перед монтажом ванны нужно просверлить в полу три отверстия – под канализацию, горячую и холодную воду. Далее, к ним подключаются соответствующие трубы. Только после этого сантехническое устанавливать приспособление.

Пошаговая инструкция, как подключить ванну к канализации:

Для соединения канализационного отвода и ванны используется гофра и сифон

Перед их установкой важно проверить уровень ванны, расположение сливного патрубка и его диаметр. Только после этого подбираются необходимые сантехнические детали;
Первыми устанавливаются переливы. Их два – проходной (сквозной, центральный) и запорный

Сквозной монтируется в слив ванны, а запорный в боковой торец. Перед установкой сквозного перелива нужно собрать сифон;

Их два – проходной (сквозной, центральный) и запорный. Сквозной монтируется в слив ванны, а запорный в боковой торец. Перед установкой сквозного перелива нужно собрать сифон;

Собрать сифон своими руками очень просто. В саму конструкцию вставляется черная резиновая прокладка. В центральный перелив устанавливается гайка, её нужно протолкнуть в отверстие на 3–4 мм. После нужно прижать прокладку в сифоне

Для этого в него вкручивается перелив
Обратите внимание, что пластиковая резьба не нуждается в уплотнении, поэтому ФУМ-лента не используется. Далее, устанавливается вывод на гофру
Он монтируется в верхнюю часть сифона, над водяным замком, на этот патрубок обязательно устанавливается конусная прокладка

Она прижимается пластиковой гайкой;

Гофры в ванне две: сливная и канализационная. Сливная отличается небольшим диаметром, она устанавливается на боковой перелив. Эта гофра также подсоединяется к сифону при помощи прокладки и гайки. Канализационная гофра также соединяется резьбовым способом при помощи гайки, аналогично крепится и переливная;

Каждый сифон имеет отверстие для прочистки, которое закрывается сплошной гайкой. Соединение обязательно уплотняется резиновой прокладкой (белого или желтоватого цвета). Это нужно для проведения срочного ремонта при засоре слива;
Если у Вас пластиковая труба для выхода в канализации, то, скорее всего, в ней уже стоит прокладка. Если её нет- нужно дополнительно уплотнить крепление. Для подключения пластиковой канализационной гофры от ванны к чугунной или другой трубе понадобится специальный переходник;

После окончания сбора сифонного конструктора, нужно проверить, как он будет установлен. Переливы устанавливаются в предназначенные места. Для этого в центральное отверстие ванны ставится двойная резинка, а в на боковое – одинарная тонкая. Дальше устанавливается сифон и к отверстиям крепятся жестянки. При помощи болта приживается сетка. Также крепится переходной перелив;

Для соединения канализации и гофры боковые поверхности смазываются силиконовым герметиком или мылом. Это облегчит соединение труб. После они дополнительно обрабатываются герметиком. Гофры, желательно, протягивать без изломов, иначе через их будет плохо проходить вода.

На этом процесс подключения ванны к канализации окончен. Проверьте места подключения сифона и переливов – из них не должна капать вода. Описанный способ – самый простой и доступный. Подключение латунных конструкций производится похожим способом, но такие сифоны в 3 раза дороже пластиковых.

Видео: Как подключить ванну к канализации

Какой материал выбрать

Таблица 1. Виды материалов для тумбы с раковиной

Материал
Описание

МДФ или ДСП

Данные материалы предполагают использование не цельных деревянных элементов, но спрессованных опилок, что позволяет значительно удешевить производство и снизить конечную цену. Считается, что МДФ имеет более высокий уровень качества по сравнению с ДСП и не склонен к порче даже при высокой влажности и перепадах температур. Как МДФ, так и ДСП подразумевает предварительное покрытие защитным слоем (будь то акрил или лак), который заметно продлят жизнь этим материалам и сделает их более привлекательными

Дерево

Несмотря на то, что в большинстве случаев натуральная древесина выигрывает в прочности ДСП, в ванной комнате все эти заслуги меркнут. Дело в том, что дерево плохо переносит температурные колебания (неизбежные в этом помещении), а постоянная влажность и вовсе грозит деревянному умывальнику деформациями и набуханием. Чтобы спасти ситуацию, дерево следует периодически обрабатывать лаком или маслом, на что будут уходить дополнительные средства. Среди пород, которые можно порекомендовать для ванной можно назвать дуб, тик и бук

Пластик

Пластик является универсальным материалом, чья практичность неоднократно доказывалась. Помимо отсутствия реакции на скачки температуры, этот материал так же отличается демократичной ценой и чрезвычайно легким уходом, не требуя покрывания различными защитными субстанциями. Еще один преимуществом пластика является большое количество моделей, из которых легко можно выбрать подходящий вариант. Основным недостатком является его маркость – пластик легко покрывается царапинами, что не сказывается на его «прямых обязанностях», но портит внешний облик

Металл

Умывальники, полностью выполненные из метала в домашних ванных комнатах практически не встречаются. Скорее речь идет о наличии металлических деталей, которые эстетично вписаны в общую концепцию. Поскольку металлические умывальники являются дизайнерским решением и подходят под очень ограниченное количество стилей, их сложно найти в открытом доступе в магазинах – такие предметы чаще всего изготавливаются на заказ

Важно иметь ввиду, что в ванной сможет «выстоять» только нержавейка, в то время как остальные типы металла быстро начинают ржаветь и покрываться коррозией

Стекло

Стекло может использоваться как для изготовки раковин, так и для изготовки самих тумб (что встречается достаточно редко). Как и металл, стекло считается изыском и не является распространенным материалом для умывальников

В отличии от металла, стекло намного более практично, поскольку никакая влажность ему не страшна. Его слабая сторона, как и в случае с пластиком, заключается в маркости – на стеклянной поверхности очень быстро становятся видны потеки, загрязнения, пыль и так далее. Любителям стеклянных тумб следует останавливаться исключительно на закаленном прочном стекле, которое можно будет безбоязненно эксплуатировать

Особенности сифона для кухонных моек

Материалами для изготовления кухонного сливного устройства служат полиэтилен и полипропилен. Именно из них изготавливается подавляющее большинство изделий. Данные материалы имеют такие преимущества перед бронзовыми или латунными сифонами:

меньший вес, благодаря чему не нагружается мойка из тонкостенного металла;
жир и прочие виды отложений на пластике накапливаются меньше;
коррозия и гниение от избыточной влаги полностью отсутствуют;
продолжительный срок службы пластиковых сифонов;
стоимость такого устройства вполне демократичная.

Сифон имеет отводной патрубок, к которому подключается гофрированный или жесткий слив. Лучше выбирать сифон для мойки с большим отверстием для слива. Вполне достаточно будет диаметра 40 мм. В отличие от него, стандарт в 32 мм быстрее засоряется, в результате чего его приходится чаще чистить.

Важно: Для обеспечения возможности подключения к сливу шлангов от посудомоечной или стиральной машин, рекомендуется выбирать устройство, имеющее дополнительные отводы. Кроме сифона на кухне также может понадобиться канализационный насос

В каких ситуациях необходима его покупка, вы узнаете из нашей другой cтатьи

Кроме сифона на кухне также может понадобиться канализационный насос. В каких ситуациях необходима его покупка, вы узнаете из нашей другой cтатьи.

А о том, как самостоятельно выполнить установку фильтра для воды под мойку. также есть информация у нас на сайте.

При выборе также желательно предпочесть слив для кухонной мойки с переливом. Это обезопасит вас от переполнения раковины и затопления кухни. Если сливное отверстие мойки засорилось, то поступающая из крана вода просто будет уходить в отверстие перелива, а оттуда — в канализацию.

Если на кухне используется мойка, имеющая два сливных отверстия, то устанавливают сифон для двойной мойки. Его особенностью является наличие еще одного переходника с решеткой, а также дополнительной трубы, объединяющей оба сливных отверстия.

Монтаж раковины на подвесной полке

Раковина на подвесной полке

Навесная полка предназначена не только для распределения нагрузки от сантехники, но и для того, чтобы скрывать все элементы системы, дополнительно послужить местом для хранения моющих средств. Словом, функция подвесной полки такая же, как у кронштейнов, есть лишь несколько дополнительных возможностей.

Технология установки

Этап 1:

Отмечаете уровень, где будет располагаться раковина.
Прикладываете к нему раковину и обозначаете, где будут крепления. Сверлите крепежные отверстия.
Вставляете в них пробки для дюбелей, ставите раковину и крепите ее.

Этап 2. Отмечаете крепления под полку. Не убирая полки, отмечаете на ней, где будет сливное отверстие. Также проделываете отверстия для всех необходимых труб водопровода.

Этап 3. Просверливаете отверстия в стене и крепите полку, при этом сливное отверстие должно совмещаться с соответствующим отверстием в полке. Для крепления используете дюбеля.

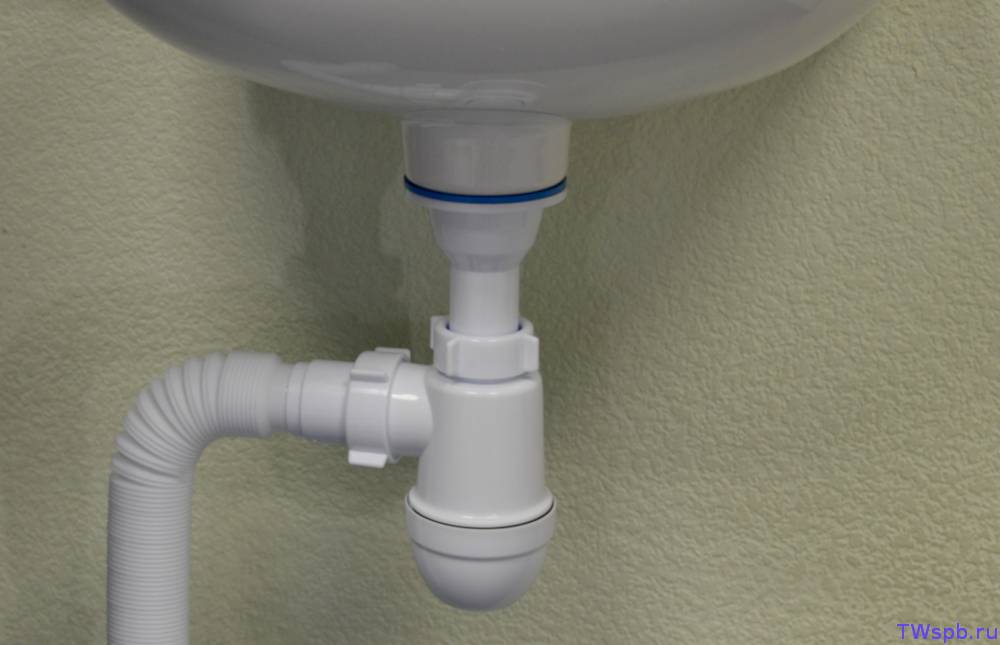

Как установить сифон для раковины на кухне

Приступаем к сборке конструкции. Подробная инструкция, как правило, есть на упаковке прибора. Желательно выполнить ее максимально точно. В целом процедура установки своими руками выглядит следующим образом:
В паз отстойника вставляем прокладку и закручиваем ее снизу сифона.
Поочередно надеваем на отводной патрубок следующие детали: стяжную пластиковую гайку и конусную прокладку. Последнюю нужно расположить в нескольких сантиметрах от края патрубка.
Подготовленный таким образом патрубок вставляем в тело колбы

Осторожно затягиваем гайку. Инструмент при этом использовать не рекомендуется, иначе можно испортить систему.
Стяжную гайку с прокладкой надеваем на выводную трубу и прикручиваем ее к сифону

Конусную прокладку надеваем на обратный конец трубы и вставляем ее в канализационный вывод.
В сливное отверстие мойки укладываем прокладку, поверх нее – металлическую сетку. Вставляем длинный металлический винт, после чего аккуратно прикручиваем патрубок. Следим, чтобы не возникло перекосов.
Проверяем, чтобы патрубок не касался дна отстойника, иначе вода не сможет проходить через него.
Проводим пробный пуск воды. Постепенно открываем кран на максимум и внимательно осматриваем систему на предмет протечек. Если они появились, обрабатываем щели герметиком и вновь тестируем конструкцию.

Дополнительные особенности

Если слив для мойки на кухню выбран колбообразный, стакан нужно предварительно собрать в соответствии с инструкцией. Если используется гофрированная отводящая труба, ее необходимо подсоединить к сифону до его соединения с выпускным патрубком, жесткую можно крепить до и после этого этапа.

В некоторых моделях колбообразных сифонов выпускной патрубок интегрирован в тело колбы, их монтаж еще проще. Максимально прост в установке гофрированный сифон с двумя жесткими патрубками на концах.

После его подсоединения к выпускному патрубку трубе придается нужный изгиб, она при необходимости растягивается, фиксируется специальными хомутами, а второй патрубок выводится в канализацию. Последний этап установки любого сифона – проверка.

Под слив подставляется ведро или миска, не несколько минут открывается кран. Если обнаружены протечки, соединения нужно дополнительно герметизировать и плотнее закрутить гайки.

Монтаж сифона для раковины с переливом

Обычно к комплекту обвязки для раковины прилагается инструкция по ее установке. Подробная схема позволит без ошибок и особых проблем самостоятельно установить гидрозатвор.

Порядок монтажа:

сначала необходимо проверить посадку решетки на сливном отверстии. Подходящая сеточка должна быть слегка утоплена. При высокой посадке этого элемента вода из раковины не будет уходить полностью;
для установки решетки используется специальная прокладка. С обратной стороны раковины подводится выпускной патрубок с надетой на него толстой манжетой и затягивается стыковочный винт;
далее на патрубок надевается гайка и конусная прокладка. Ее правильное расположение подразумевает небольшой зазор 3-5 мм между ней и краем выпускного элемента;
после этого патрубок вставляется непосредственно в сам сифон и производится стяжка всех элементов гайками;
если имеется дополнительный отвод для стиральной машины, который пока не будет использоваться, его стоит закрыть специальной заглушкой;
после этого к нижнему отводу сифона прикрепляется гофрированная труба, которая впоследствии соединяется с канализационной линией;
на дополнительный отвод для перелива устанавливается трубка и подсоединяется к маленькому верхнему отверстию в раковине.

После окончания установки необходимо проверить работоспособность всей конструкции. Для этого нужно включить воду на максимальную мощность и проверить все соединительные стыки. Если капли воды нигде не проступили, значит, монтаж произведен качественно.

Иногда при сборке может потребоваться смазка герметиком некоторых элементов, но в случае появления водяного затора разобрать такую конструкцию быстро не получится.

Конструкция сифона

Прежде чем перейти непосредственно к подробному описанию установки гидрозатвора, необходимо выяснить, из каких частей он состоит. Это:

Сифон под мойкой

Решётка для защиты, изготовленная из нержавеющего материала. Нужна такая решётка, чтобы избежать засорения канализационных труб отходами продуктов питания. Такая сетка устанавливается прямо в мойку – туда, куда сливается вода. Подобную решётку вычищают по окончании каждого мытья посуды;
Прокладка из резины большой толщины;
Патрубок выпуска. В этом элементе может быть дополнительный отвод для подключения посудомоечной или стиральной машины;
Соединительный винт, который обязательно должен быть изготовлен из нержавейки. Если такой винт будет стальной, то конструкция очень быстро поломается;
Гайка, которая вставляется в корпус патрубка. Деталь может быть изготовлена из меди, нержавейки или латуни;
Непосредственно сам корпус сифона;
Стяжная гайка из пластика, чтобы не возникло протечек;
Прокладка в форме конуса. Этот элемент должен иметь определённый диаметр и быть проверен на наличие повреждений;
Отвод для канализации.
Гайки, которыми гидрозатвор крепится к канализационному отводу.

Пространство под раковиной

Материалы и стандарты подключений

При производстве подавляющего большинства моделей переливных устройств используются полимерные материалы: полиэтилен или пропилен. Менее распространены латунь, медь и нержавейка, так как занимают сегмент высококачественной дорогой продукции. Особым эстетическим изыском отличается сифон для раковины хромированный, который будет эффектно смотреться на сантехнике, устанавливаемой открытым способом, без инсталляции её в мебель или декоративные конструкции.

Благодаря инертным материалам современных гидрозатворов, они не подвержены коррозии, в отличие прежних чугунных аналогов, а низкая шероховатость их внутренних поверхностей затрудняет образование жировых отложений. По этой же причине предпочтительней модели, у которых отводящий и переливной каналы собраны из жестких патрубков. Иногда, они сложнее поддаются сборке и подключению к канализации, однако, их реже придется чистить, чем гибкие гофрированные соединители. К тому же прочность и срок службы гофр, в особенности полимерных, оставляет желать лучшего.

Переливной сифон-спарка с отводом на стиральную машину

Выбирая сифон для раковины на кухню, важно определиться с диаметром его выпускных и переливных патрубков. Если для перелива вполне достаточно Ø 25 мм, то основной выпуск должен быть значительно толще

Сегодня наибольшее распространение имеют стандарты Ø32 мм и Ø 40 мм. Для домашних хозяйств, в которых готовить приходится много, а тем более при обилии жирной пищи, предпочтение стоит отдавать изделиям с выпусками Ø 40 мм, они менее подвержены засорам. Удобной для подключения является сливная арматура, у которой выпуск Ø32 мм или Ø 40 мм, адаптирован переходом на Ø 50 мм для прямого соединения с канализацией такого же стандартного диаметра.

Установка места крепления

По окончании определения месторасположения раковины нужно выяснить высоту ее установки. Она зависит от ее типа.

Раковина, расположенная в ванной, возможно установлена на пьедестале либо без дополнительных подробностей. В случае если к раковине не крепятся дополнительные подробности, средняя высота ее размещения должна быть равна 85–90 см, в случае если устанавливаемая раковина имеет опорную рогу либо другие подробности для опоры, высота ее установки обязана соответствовать высоте опорных подробностей.

Высота установки раковины, монтируемой на кухне, должна быть единой с высотой кухонной тумбочки, в которую будет произведен монтаж. Для фиксации выбранного уровня высоты на поверхности стенки нужно совершить горизонтальную линию.

Правила эксплуатации

Периодичность чистки сифона в ванной комнате и кухне отличается, т. к. во втором случае на стенках труб скапливается жир, который задерживает мелкие частицы пищи.

Особенности ухода за сифоном:

способ промывки выбирают в зависимости от конструкции устройства, материала и условий эксплуатации;
используют химические вещества, магазинные препараты, домашние рецепты, вантуз, трос и метод разборки;
сливное отверстие кухонной раковины защищают сеткой, чтобы минимизировать попадание пищи, заварки, других отходов.

Все средства, растворяющие частицы жира и налет, предварительно заливают в сифон через слив раковины, затем оставляют на определенное время для реагирования. После этого остатки смывают большим объемом воды. В зависимости от препарата и степени засора можно получить эффект за один раз или придется повторить процедуру.

Вантуз ставят на отверстие слива так, чтобы резиновая чаша полностью перекрывала сток. Энергичными движениями нажимают на ручку, проталкивая воздух внутрь слива. Чаще всего после нескольких движений вода со свистом уходит в отверстие.

При разборке сифона убирают его нижнюю часть, раскрутив гайку. Снимают колбу или изогнутый участок, чистят от накопившегося мусора. Современные модели разбираются легко, поэтому чистку несложно проводить по мере необходимости.

Для работы тросом также необходимо разобрать сифон, но такой инструмент чаще применяют, когда засор образовался не в области гидрозатвора, а гораздо ниже, например, на участке до входа в канализационный раструб.
