Монтаж межкомнатной двери-гармошки: схема, подготовка проема, сборка

Подготовка дверного проема к монтажу

Некоторые владельцы жилья и мастера предпочитают не удалять старую дверную коробку, что значительно упрощает и ускоряет монтаж новой двери. Инструкция по установке двери-гармошки не требует удаления старой коробки. Однако данный способ существенно уменьшит ширину проема, что в большинстве случаев не приветствуется. Поэтому, перед тем как установить дверь гармошку, коробку старой двери придется удалить, а также сбить отстающую штукатурку под основанием коробки до кирпичной кладки или бетонной плиты. Только после этого можно снять все размеры и отправиться в магазин за выбором и покупкой двери. Посмотрев в инструкции к понравившейся двери гармошки, какая ширина доборов, можно определить, подойдет ли данная модель для проема или нет. Иногда оказывается, что нужно уменьшить дверной проем или наоборот немного его расширить. В большинстве случаев это можно сделать самостоятельно, однако лучше всего подбирать конструкцию максимально адаптированную под размер проема.

Из предварительно подготовленных доборов изготовляется коробка, у которой нет порога. Перед вставкой такой коробки ее верхняя планка прикрепляется к верхним торцам вертикальных доборов при помощи саморезов. Как это сделать показано в видео. Главное, чтобы при креплении случайно не повредить поверхность материала. Для этого в месте крепления нужно просверлить отверстия сверлом 2-2,5 мм, в которые будут ввинчены саморезы.

Если коробка из доборов собрана, ее нужно аккуратно вставить внутрь проема и зафиксировать в нужном положении при помощи подручных средств – деревянных брусков и клиньев. Чтобы выполнить монтаж своими руками с наибольшей точностью желательно использовать максимальное количество распорных брусков, длина которых приблизительно равна ширине дверного проема. Это необходимо чтобы коробка не прогибалась во время крепления дюбелями, анкерами или монтажной пеной. После этого доборы можно просверлить и прикрепить внутри проема при помощи длинных анкерных болтов или дюбелей с шурупами. С каждой стороны проема должно быть не менее трех таких креплений, но оптимальный вариант – это 4-5 анкеров с каждой стороны. Все полости между доборами и стеной нужно запенить и подождать несколько часов до полного отвердения пены. Теперь будет нужна инструкции производителя по монтажу межкомнатной двери гармошки.

Установка двери-гармошки

Еще один вариант двери-гармошки Замерять высоту и ширину дверного проёма нужно ещё до покупки двери. Только так можно знать необходимое число панелей в створке. Устанавливать складную дверь нужно с фиксации направляющей.

Для стандартного проёма ширина направляющего рельса может варьироваться в пределах 33-35 см, при этом его высота может составлять 33-39 мм. Если ширина этого проёма меньше длины направляющей, то последний элемент необходимо обрезать с помощью ножовки по металлу.

Расстояние между отверстиями и направляющей должно быть примерно 25-30 см. Посредством этих отверстий она фиксируется у верхней части проёма. Если есть необходимость, нужно просверлить новые.

При открытии створки справа налево нужно на правую сторону поставить защелку, также будет и с другой стороной.

В защелку нужно завести ось торцевой панели и поместить бегунок каретки в рельсу. На верхнюю область проёма закрепляют направляющую с помощью саморезов длиной 20-30 мм. После этого в торцевой створке устанавливают металлическую ось сверху и снизу. Чтобы это сделать, нужно разметить положение осей и высверлить для них отверстия, если их нет, при этом их глубина должна быть меньшей длины осей.

Принцип действия двери-гармошки

Нужно заметить, что конец каждой оси будет слегка выступать. Оси закрепляются на панели. Как правило, нижняя и верхняя ось должны совпадать по горизонтали и вертикали.

Под ось, расположенную в нижнем углу проёма, нужно установить приёмную пластину, размещая её положение относительно защелке. На верхнем торце панели, которая установлена последней, нужно высверлить отверстия, куда будет крепиться бегунок. Панели двери гармошки нужно положить рядом так, как предусматривается их соединение петлями. Нужно быть аккуратным и не перепутать размещение правой и левой панели. Далее переходят к этапу установки петель двери. На створках с помощью карандаша нужно внимательно разместить их расположение, учитывая требуемое расстояние. Три петли рекомендуется разместить между ближними створками, только не на крайних.

Предусматривается горизонтальное размещение элементов низкого, среднего или верхнего уровня. Такая схема должна быть одинаковой на всех створках. Нельзя допускать малейшего смещения, поскольку на панелях могут появиться перекосы и в дальнейшем трещины.

Пометив размещение каждой петли с одинаковым расстоянием, как по горизонтали, так и по вертикали, нужно закрепить три петли на одной створке. Их нужно вставлять на обратной стороне. Соседние панели нужно соединять таким образом, чтобы расстояние между мини было примерно 3 мм.

Для установки ручки на последней панели нужно высверлить паз. Устанавливается она на крайней панели возле петлевого соединения. Кроме этого нужно высверлить паз для запирающего замка между панелями.

После этого можно навешивать на крепления собранные створки. Конструкция поднимается и заводится в металлические оси, а именно в посадочные пластины. Теперь нужно соединить ось каретки с пластинкой последней створки. Для этих целей нужно использовать ключ для корректировки положения и хода самой двери. Створка настраивается методом затягивания или ослабления гайки на торцевой или кареточной оси.

Если дверной проём больше одного метра, то для его перекрытия нужно больше верхних бегунков. Также нужна будет опора для регулировки хода двери в нижней области проёма. Не обойтись без нижней рельсы, в которую будут заводиться колеса каретки, установленные на одной или двух панелях. Направляющую нужно утопить в пол или скрыть под порог. Нужно отметить, что в канале часто скапливается грязь, которая полностью не вычищается.

Изготовление и монтаж дверей-гармошка своими руками пошаговая инструкция и видео примеры

Подготовительные работы

  • Подготовим проём к монтажу: удаляем старую дверную коробку, сбиваем раствор до кирпичной кладки или бетонной стены. Необязательный этап. Вы можете оставить все как есть, это решение существенно упростит и ускорит монтаж, но вы ощутимо сузите проем. Что не рекомендуется для складных дверей.
  • Из доборов изготавливается коробка без порога. Аккуратно вставляете ее в проем и максимально прочно фиксируете с помощью брусков или клиньев. Нам нужно, чтоб при последующем креплении она не прогибалась.
  • Сверлим и длинными анкерными болтами прикручиваем нашу коробку. 3-5 мест крепления на каждой стороне. Запениваем все получившиеся просветы между рамой и стеной.

Монтаж дверного полотна

Изображение с сайта: mirrestavracii.ru

И, наконец, перейдем к вопросу, как своими руками сделать складные двери-гармошку.

  • Исходя из размеров полученной коробки размечаем лист материала, из которого намерены сделать панели.
  • Если вы делаете из дерева или его производных, обрабатываем торцевые кромки наждачной бумагой №0. Протираем от пыли. На торцах клеим кромку.
  • Ждем, когда детали приклеятся. Обычно на это уходит больше 12 часов.
  • Размечаем точки установки фурнитуры.
  • На крайней панели в отмеченных местах делаем отверстие под металлические оси (внизу, вверху). Закрепляем оси.

Помните, металлические оси должны располагаться симметрично.

Монтаж двери в коробке

Разберем, как крепится дверь-гармошка:

  • Устанавливаем направляющий рельс. В нем сверлим отверстия для прикрепления к косяку. Шаг 25-30 см. Прикручиваем с одного конца, так направляющая могла двигаться.
  • Монтируем защелку: заводим в нее ось торцевой панели и вставляем в рельсу бегунок каретки.
  • Вешаем створку. Ее нужно сложить, поднять, а потом завести металлические оси в посадочные пластины.
  • Полностью прикрепляем направляющую.
  • Крайнее полотно прикрепляем к оси каретки. Регулируем расположение створок и их ход специальным регулировочным ключом.

Когда будущая дверь шире чем 1 м, устанавливают еще несколько бегунков вверху и внизу проема, делают опору. Для чего в нижней части коробки располагают нижнюю рельсу, куда заводят колеса каретки, закрепляемые на панелях.

Завершение работ

Когда вы все закрепите, настроите и проверите, устанавливайте фурнитуру на дверное полотно. Установите наличники и все – ваша дверь готова.

На этом видео вы можете увидеть, как установить своими руками пластиковые межкомнатные двери-гармошку заводского производства.

Еще одно видео о том, как поставить пластиковую дверь-гармошку.

Межкомнатные двери-гармошка, которые устанавливают в этом видео, также заводского производства.

Надеемся, что с нашей помощью вы сможете легко и быстро сделать и установить складные двери.

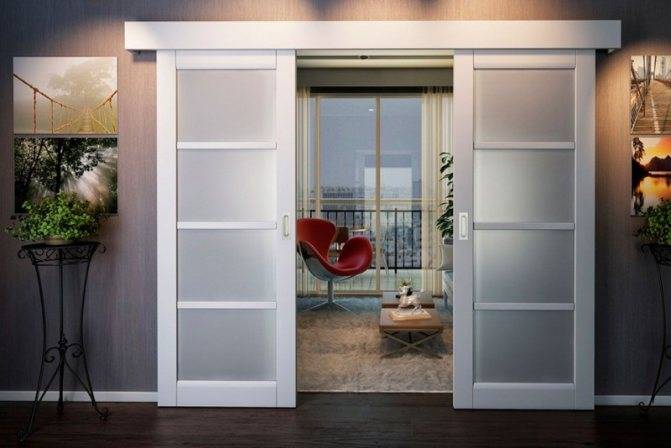

Недостатки использования раздвижных дверей

Несмотря на множество приятных моментов практического применения, недостатков избежать не удалось. К основным минусам использования раздвижного механизма относят:

  • Необходимость постоянного ухода за роликами и полозами: чистка, смазывание, своевременная замена деталей.
  • Плохая звукоизоляция в помещении. Этот аспект особенно актуален в больших семьях с детьми.
  • Для установки конструкции необходима помощь специалистов, так как нерациональная центровка дверной оси приведет к нарушению функционирования.
  • Особенности в оформлении интерьера: в зоне действия раздвижного механизма нельзя располагать элементы мебели.

Конструкция

Складные двери можно условно разделить на два вида:

Изображение с сайта: mdm-mag.ru

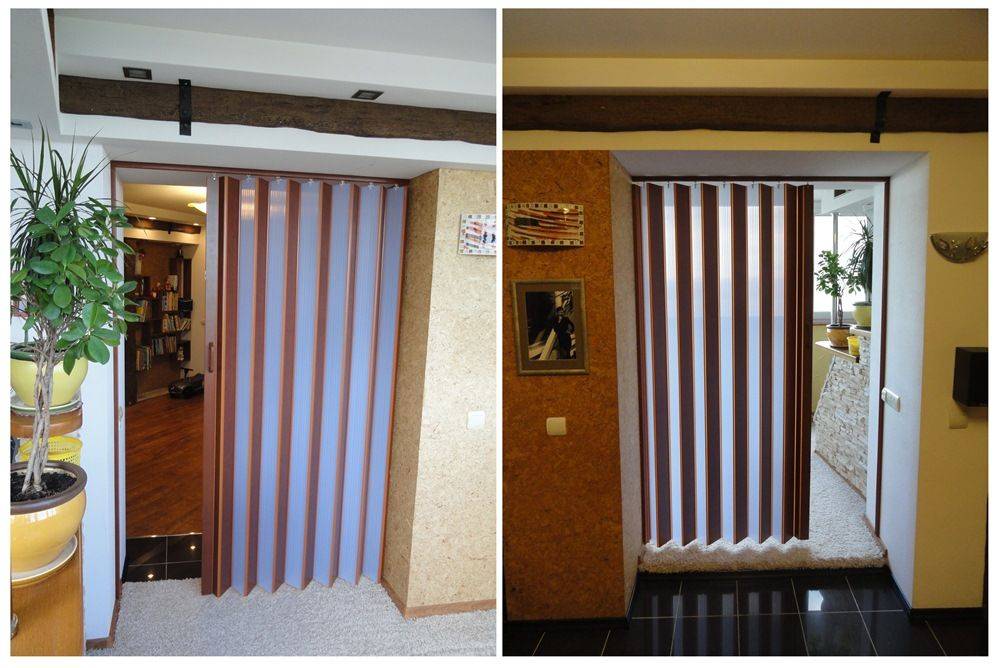

Дверь-гармошка. Она состоит из несколько полотен шириной 10-15 см, соединенных с помощью петель или шарнирным профилем.

Изображение с сайта: dverlife.ru

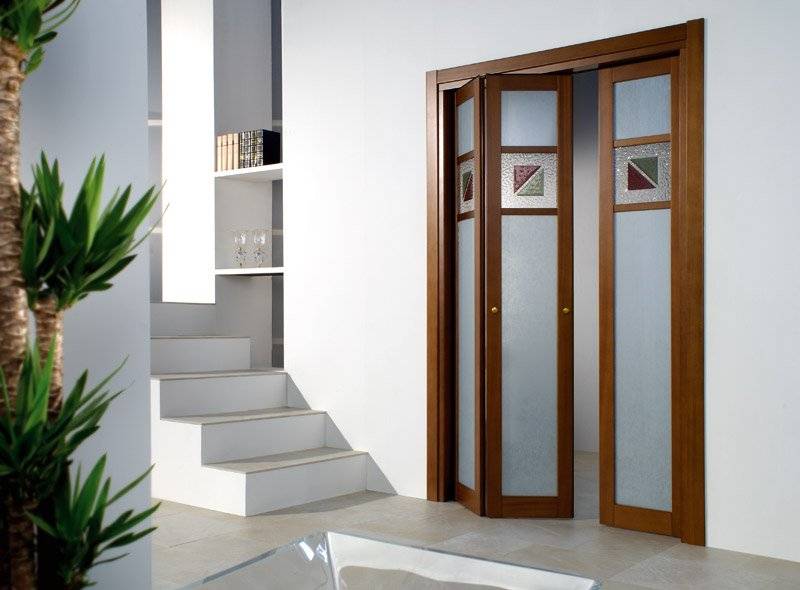

Дверь-книжка. Делается из двух подвижных створок. Часто для большей надежности механизма используется и нижняя направляющая.

У них один способ функционирования, но в связи с особенностями каждый вид использует свою фурнитуру.

Чтобы лучше разобраться в том, как самому сделать дверь-гармошку, давайте рассмотрим принцип ее действия. При открывании дверь складывается в сторону, а не сдвигается или открывается на распашку. Двигается она с использованием роликового механизма, обычно расположенного над полотном. Равномерный и плавный ход остальных створок обеспечивается специальными синхронизаторами.

На видео вы можете увидеть, принцип работы механизма.

Стоит ли ставить дверь гармошку

Стремясь сделать своё жилище столь же необычным, сколь и красивым, в своих поисках мы порой приходим к абсолютно нестандартным решениям. Одним из них являются межкомнатные двери гармошка, о которых слагаются чуть ли не легенды – мол, очень красивые, удобные и всё такое прочее. Действительно, некоторые их характеристики и возможности уникальны и ни одна другая конструкция их не способна обеспечить. Тем не менее, до решения приобрести и установить раздвижные двери гармошка, вы должны четко представлять и их недостатки. Пусть их немного, но в некоторых случаях они становятся критическими. Поэтому приступим…

Дверь гармошка – это конструкция, разделяющая отдельные помещения или делящая помещения на части и состоящая из вертикальных сегментов, скрепленных между собой специальным механизмом. Сдвигаясь, сегменты складываются в компактный пакет. В закрытом состоянии являют видимость цельного полотна.

ЗА:

  • Экономия площади. Основным из множества достоинств, которыми славятся складные двери гармошка, является их умение вписаться в любое пространство, даже самое тесное. По способности экономить место у них есть единственный соперник – раздвижные двери, однако последние удастся установить только там, где есть, куда сдвигать дверь. Двери гармошка же не требуют этого, для них достаточно самого дверного проема.

  • Неограниченная ширина. Многие считают: вторым по значимости достоинством является то, что двери гармошка размеры могут иметь какие угодно, и это позволяет использовать их в качестве ширм и перегородок, делящих пространство комнат на зоны.
  • Разнообразие дизайна. Ввиду того, что двери-гармошка делаются из трех видов материалов – дерева, стекла и пластика, то фантазия производителей буквально не ограничена ничем, и покупателю доступно множество структур, расцветок, рисунков и текстурных фоновых изображений.
  • Простая установка дверей гармошка. Это не значит, что вы можете приобрести конструктор и собрать его там, где это требуется. Дело в том, что устройство механической части довольно сложное, но именно из-за этого двери-гармошка и поставляются в уже собранном виде, и установить их не сложнее, чем помочь ребенку с математикой.
  • Многофункциональность. Это область, в которой с подобными дверьми вообще никто не способен соперничать. Хотите перекрыть мизерный проем? Пожалуйста. Хотите перегородить большую комнату? Не извольте беспокоиться, будет сделано. Дверной проем закругленной формы? Нет ничего легче! Ширма или перегородка с произвольным изгибом? Бросьте, нам всё по плечу!
  • Когда люди узнают о достоинствах того, что называется дверь книжка или гармошка, они становятся мягкими и податливыми. И правда, слыхано ли, чтобы двери были настолько универсальными и удобными? Долой распашные! Но нет, не торопитесь, потому что и раздвижные гармошки имеют свои слабые места.

Против:

  • Непрочность конструкции. Пластик и стекло отличаются хрупкостью, дерево той толщины, которая характерна для этих дверей – тоже. Долю ненадежности вносит и довольно сложный механизм, детали которого тоже подвержены старению и разрушению. Этот пункт обязательно следует иметь в виду и, если по месту установки возможны механические воздействия, лучше двери такого типа не ставить.

  • Засорение систем открывания. Как мы уже упоминали, механизм довольно сложный. Состоит он из штанг, направляющих и роликов, поэтому требует максимальной чистоты, иначе возникает потеря свойств смазки, и механизм начинает заклинивать, заедать, появляются скрипы. Если же в него попадают различные предметы, то недалеко и до поломки.
  • Если сегменты дверей изготовлены из пластика, то возможна их температурная деформация в случае, когда имеют место резкие перепады.

Следует понимать, что двери гармошка не являются универсальным средством на все 100% дверных проемов, однако при должной степени аккуратности их использование даст вам предельные удобства, которые не способна повторить ни одна из существующих конструкций. Целью данной статьи не было давать вам конкретные инструкции, как установить двери гармошка или как их настроить, потому что двери гармошкой интернет магазин наверняка и установит вам, такая услуга входит в стандартный набор. Скорее, мы хотели дать вам полную информацию о том, стоит или нет делать выбор в пользу этих дверей, и в каких случаях он оправдан.

Складные двери гармошка пластиковые

Существует несколько видов пластиковых «гармошек» и каждый из них отличается по своему конструкционному исполнению:

  • Дверное полотно собирается с одной стороны. При установке такого варианта двери составное полотно вставляют в пару направляющих.
  • Конструкция, прячущаяся в стенку. В этом случае створки заходят в гипсокартонную стену, поэтому установка этой модели возможна только при наличии специальной конструкции.
  • Модель наподобие книжки. Здесь имеется только 2 секции одного размера, складывающиеся 1 раз.

Варианты гармошки из пластика имеют свои особенности и с ними следует считаться при выборе:

  1. Соединения между ПВХ полосами делают также из пластика. Поэтому чем меньше складывающихся фрагментов, тем дольше прослужит дверь.
  2. У пластиковых моделей низкие показатели тепло- и звукоизоляции, но они хороши для выделения отдельных зон.
  3. Монтируя пластиковую «гармошку», выставляйте направляющие строго горизонтально, в противном случае шарниры, роликовые механизмы и стопы будут быстро изнашиваться.

Преимущества и недостатки

Ввиду наличия множества отличий «гармошки» и обычной двери, следует выделить преимущества и недостатки такой конструкции. Начать непременно нужно с достоинств:

  • экономит пространство;
  • позволяет зонировать пространство;
  • может использоваться в качестве душевой ширмы;
  • небольшая стоимость;
  • можно легко изготовить самостоятельно;
  • не захлопывается из-за сквозняков;
  • можно корректировать её размер;
  • практически бесшумна при использовании качественной раздвижной системы;
  • может быть автоматизирована.


Дверь-гармошка не только практична, но и несет серьезную декоративную нагрузку

Однако такая дверь не лишена и недостатков:

  • в сложенном состоянии занимает место в проеме, сужая его;
  • недолговечна;
  • менее прочная, чем обычная;
  • обладает низкими теплоизоляционными свойствами;
  • плохо сдерживает шум;
  • её можно выбить из направляющих.

В некоторых случаях недостатки могут показаться чересчур значительными. Взвесьте все факторы: оцените условия эксплуатации двери, ожидаемую нагрузку на нее, климатические условия, уровень шума в доме и тогда картина прояснится, а вы сможете решить необходимо ли вам именно такое изделие.

Радиусные полукруглые модели

Эта модель также используется для зонирования помещения, например, для выделения коридора и жилой комнаты в квартирах-студиях. Также можно встретить раздвижные двери с полукруглым корпусом для шкафа.

Технологией предусмотрено наличие каркаса с полукруглым изгибом, широких панелей различной фактуры и отделки.

  • Сборка дивана — 145 фото и видео описание как собрать качественно диваны различных моделей
  • Шкаф в туалет — идеи расположения и советы по выбору оригинальных моделей (125 фото и видео)
  • Компьютерные столы — 175 фото оригинальных моделей и особенности проектирования компьютерного стола

Изготовление двери своими руками

При желании изготовление и установка двери «гармошка» может быть выполнена самостоятельно

В данной ситуации, при отсутствии существенного опыта важно ориентироваться на инструкцию. При этом самым трудным процессом является подбор подходящих деталей фурнитуры

Намного проще и эффективней приобрести комплект, наиболее гармонично сочетающийся с цветовой гаммой полотна и общего интерьера помещения.

Для изготовления створок потребуются строительные материалы в виде МДФ листов с ламинированным покрытием. Использование ДСП плит недопустимо для дверей гармошек, поскольку физические качества материала не отвечают необходимым требованиям.

Следует помнить, что установка двери «гармошка» своими руками требует наличия определенного набора составляющих элементов:

  • Направляющих профилей либо заготовок под них;
  • Осевых стопорных элементов и стержней;
  • Комплекта роликовых механизмов для всех сдвижных створок. В случае монтажа изделия с нижней направляющей количество кареток увеличивается вдвое;
  • Листы МДФ со специальной перекрывающей кромкой;
  • Комплект саморезов, петель и дверных ручек;
  • Столярный клей. Для изготовления дверей гармошкой наиболее подходящими являются «Момент» и «Титан».

Для монтажа петельных механизмов необходимо произвести подрезку специальных пазов под пластины механизма. При этом глубина, длина и ширина среза должна соответствовать габаритам пластин. Установка дверных ручек производится согласно технологии и в зависимости от вида изделия.

Процесс изготовления створок

После проведения всех необходимых расчетов выполняется разметка МДФ листов на створки с последующим вырезанием панелей. Торцевая часть каждой створки требует обработки и выравнивания. Для этого используется наждачная бумага, позволяющая не только сгладить неровности, но и убрать пыль и прочие сторонние частицы.

Заготовки после частичной обработки наждачной бумагой оклеиваются кромкой по торцевой части. Для качественной проклейки изделие необходимо прижать и в зафиксированном виде оставить на 12 часов. По прошествии данного времени каждая створка аккуратно проверяется на качество проклейки. После этого допускается производить разметку створок под установку петель.

Этапы установки «гармошки»

Сборка пластин двери в одно целое, для чего их раскладывают на полу, рядом друг с другом. Способ скрепления между собой может несколько различаться (в зависимости от производителя), но принцип несложный. В итоге должно получиться цельное полотно.

Боковые планки. Они устанавливаются вертикально (проверяется уровнем) и жестко фиксируются в проеме.  Установка направляющих. Если их длина больше, то алюминий (пластик) легко можно обрезать ножовкой по металлу.

Нужно обратить внимание на отверстия в направляющих для крепежа к проему. При их укорачивании отрезается та часть, где расположены отверстия

Нужно планку подготовить так, чтобы они были на ее концах от края примерно на 2 – 3 см. Тогда направляющая будет зафиксирована надежно. По всей длине между отверстиями достаточно 25 см, для верхней – не более 15, так как вся нагрузка ложится на нее.

Крепление направляющих. После разметки производится сверление отверстий и установка гильз под крепеж.

Еще до начала работ необходимо проверить «геометрию» проема. Здесь главное – строгая горизонтальность, особенно если направляющих 2 (верх и низ). Поэтому нужно воспользоваться строительным уровнем. Практика показывает, что при снятии наличников и демонтаже коробки открывающийся проем не является идеальным прямоугольником. А параллельность верха и низа, а также боков при установке «гармошки» обязательна.

Нужно ориентироваться по обстоятельствам. Или коробку оставить и древесину выровнять, отшлифовать, или убрать все, но горизонтальность обеспечить укладкой дополнительного слоя раствора. Но при этом и крепеж должен быть более длинным, чтобы он доходил до материала проема.

После этого дверь навешивается на направляющую (бегунки вставляются в паз), и «сборка» крепится к верхней части проема по ранее сделанной разметке. Далее – скрепление задней полупанели с установленной вертикальной планкой.

На «переднюю» полупанель (замковую) ставится магнитная защелка.  В последнюю очередь устанавливается дверная ручка.

Материалы

Чтобы самому собрать эту конструкцию, сначала нужно определиться с материалами. Большой плюс, что на современном строительном рынке ассортимент материалов радует глаз. Вариантов может быть несколько:

Стеклянные элементы – будут смотреться эффектно и стоить дорого. Для разрезания и обработки стекла потребуются специальные инструменты и опыт работ со стеклом.

Деревянные панели подойдут для любителей натуральных материалов

Обратите внимание, что дерево должно быть обработано специальными составами, которые призваны уберечь его от быстрого разрушения. Дерево предпочтительно покрыть лаком в конце изготовления створок

Бюджетным и несложным в обработке материалом является сосна, из дорогих вариантов выбирают дуб, бук и клен.

ДСП – самый популярный материал, обладает хорошей звукоизоляцией, устойчив к влажности и удерживает тепло. Недорогая цена также играет свою роль при выборе этого материала. ДСП удобен, если никто не будет проверять дверь на прочность, так как он требует аккуратного отношения к себе.

МДФ – вариант, аналогичный ДСП, но более прочный и дорогостоящий. В уходе неприхотлив, имеет широкий ряд окрасок и фактур.

Пластиковые панели – самый дешевый и простой вариант. Это оптимальный выбор для душевой кабины. Если пользоваться ими аккуратно, пластиковые панели тоже могут долго прослужить. Минусом их служит то, что они плохо пропускают воздух. Из-за нарушенной вентиляции воздух в помещении с постоянно закрытой дверью становится затхлым.

Кроме основного материала, стоит озаботиться покупкой инструментов для ремонта и дополнительной фурнитуры. Понадобятся петли, направляющий рельс, ручка, замок, каретка и бегунок.

Желательно устанавливать такое изделие в новую дверную коробку. Старая и плохо сохранившаяся коробка не будет способствовать хорошей работе складной двери.

Простая и понятная инструкция поможет установить гармошку правильно. Поэтапный план будет включать в себя несколько важных ключевых точек.

Заключение

В подготовке проемов под двери нет особых сложностей, особенно для тех, кто хоть единожды принимал участие в ремонте помещения

Как и в любом деле, здесь важная внимательность и последовательность, поэтому важно учесть приведенные рекомендации, тогда результат будет качественным и надежным

А если подготовка дверных проемов для установки дверей показалась вам слишком сложной, есть сомнения, тогда можно вызвать специалистов. Это решение не потребует от вас больших усилий, однако будут нужны деньги, поскольку работа профессионалов чаще всего обходится немало. Однако в этом случае результат будет точно качественным. Более того, многие предоставляют гарантии, поэтому риски минимальны.
