Как установить сплит-систему (кондиционер) самостоятельно

Как выбрать место установки

Определение места – это фундаментальный этап установки сплит-системы, который регламентируется производителями.

Что касается расположения, следует знать следующие требования:

  • Внутренний блок должен размещаться от потолка на расстоянии 20 см;
  • Внутренний блок должен размещаться от другой стены на расстоянии 30 см;
  • Расстояние между наружным и внутренним блоками должно быть не менее 1,5 м.

Следует отметить, что максимальное расстояние между блоками сплит-системы не ограничивается. Монтажники стараются не превышать показатель 6 метров, ведь, если потребуется дополнительная заправка фреоном, дополнительные расходы только усугубят ситуацию. Идеальное расстояние – 3 метра.

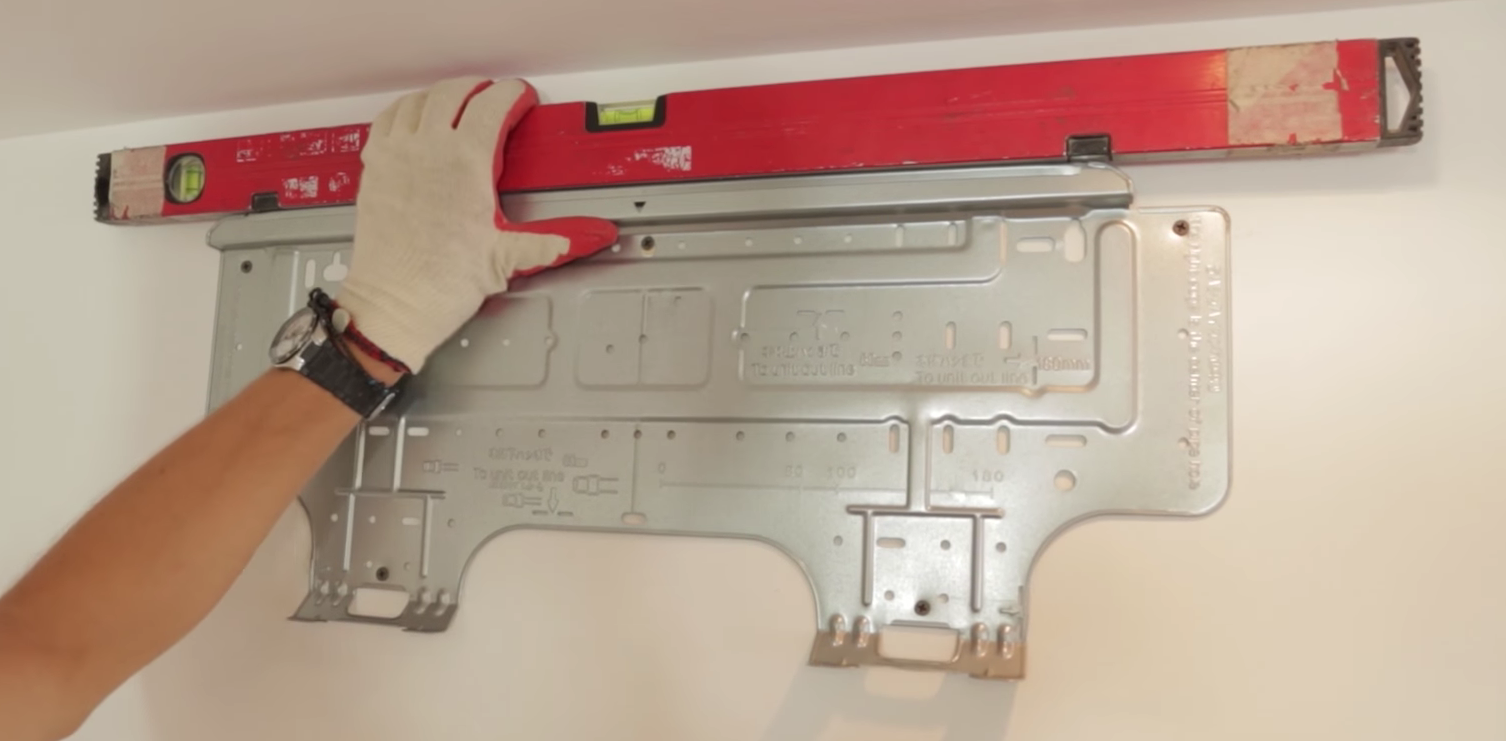

Установка монтажной пластины

Наружный блок часто размещают на открытых балконах или в районе окна. В многоэтажных домах руководствуются следующим принципом: до 5-го этажа наружный блок сплит-системы устанавливают выше окна и на определенном расстоянии от него, если кондиционер устанавливается на 9-ом этаже, например, то наружный блок монтируется на уровне окна или ниже него.

В частных домах выбор места зависит от крепости стен и подходящих условий. Установка осуществляется на несущую стену с помощью кронштейнов или навешивается на сам цоколь дома.

Блок слева от наружной стены

Если внутренний блок находится слева от внешней стены, а трассы выходит ровно, минимальное расстояние от стены до блока — 500 мм (1 картинка на фото). Его можно уменьшить до 100 мм если трассу завернуть на прилегающую стену, но общая ее длина не должна быть меньше 500 мм. Если это невозможно, вывести отводы можно слева и уложить трубы в штробу (рисунок справа). В данном случае это возможно, так как место соединения выводов и трассы получается под крышкой корпуса, так что оно доступно для ремонта и обслуживания.

Варианты прокладки трассы хладагента если внутренний блок кондиционера находится слева от наружной стены

Если по наружным стенам здания нельзя тянуть кабели, трубы и т.п. (чтобы не портить внешний вид), придется всю трассу укладывать в помещении. Менее затратный вариант — провести ее в углу, закрыв специальными коробами. Такое расположение удобно, так как потом можно короб закрыть шторами.

Установка кондиционера своими руками: если трасса должна проходить в помещении

Второй вариант более трудозатратный (штробу сделать сложнее), но с эстетической стороны более выигрышный — это вывод перевести на левую боковую панель и уложить все в сделанную выемку.

На стене справа от наружной

Этот вариант можно назвать типовым — это стандартное решение при выборе такого местоположения. чаще всего трассу в коробе выводят прямо в стену, но если необходимо, ее можно опустить в углу (тоже закрыв коробом).

Пример монтажа внутреннего блока кондиционера на справа от наружной стены

При необходимости можно ее уложить в штробу (место соединения — в корпусе). Если трассу нельзя проводить снаружи здания, можно ее уложить в штробу в помещении. Трасса может быть похожа на два последних фото в предыдущей главе.

Развальцовка медных трубок

Переходим к этапу подготовки трубок.

Ошибка №5
Резать их разрешается только при помощи специального трубореза, никаких ножовок по металлу или болгарок!

При этом делая рез, необходимо держать конец медной трубы строго вниз, дабы исключить любое попадание стружки во внутрь.

Концы обрабатываются риммером.

Риммером действуйте осторожно, чтобы не зацарапать юбку. Качество вальцовки один из самых важных моментов в монтаже кондиционера

https://youtube.com/watch?v=lW7wjQICPOM%3F

Ошибка №6
Развальцовывание производится спец.инструментом с эксцентриком. Не забывайте перед этим этапом надеть на трубку соединительную гайку!

Ширина развальцовки должна быть такой, чтобы соединение в итоге свободно и беспрепятственно заходило в гайку.

Высота установки трубки в вальцовочный зажим строго регламентируется.

Самый простой и проверенный дедовский способ определить качество вальцовки, по крайней мере на первоначальном этапе – это увидеть свое отражение в “юбке”.

Развальцовку трубок наружного блока придется делать на улице на весу. Иначе магистраль просто не пролезет сквозь отверстие.

Ошибка №7
Обратите внимание – если монтаж происходит не в жаркий теплый денек, то занося медные трубки с улицы домой, закрывайте их концы и обязательно выжидайте время, чтобы медь достигла комнатной температуры.

Если вы занесете их холодными и открытыми, то вследствие эффекта точки росы, внутри трубки образуется конденсат, который на плохо вакуумированном кондиционере, может привести к печальным последствиям.

Последовательность действий при установке кондиционера

Ответственную часть определяет расположение наружного блока. Энтузиасты предлагают оборудовать ящиком балконы. Избегайте вести установку кондиционера, забыв оценить будущую работоспособность. Длина коммуникаций кондиционера жестко задана. Монтируют медных трубок, сколько дает комплект. От разницы будет незначительно меняться давление канала, приводя к выходу кондиционера за пределы допустимых режимов:

  1. Слишком малое давление фреона режимные температуры не выдерживает. Нарушится процесс охлаждения компрессора кондиционера, вызывая повышенный износ агрегата.
  2. Излишне высокое давление поднимает температуру кипения фреона. Часть жидкой фазы попадет в компрессор кондиционера, вызывая поломку.

Мастера отслеживают давление фреона контура кондиционера иногда по шкале барометра, более точный температурный метод. К входу внешнего блока на сторону низкого давления (толстая трубка) присоединяют коллектор, по шкале с рисками находят точку кипения. Достаточно измерить температуру паров (температуру трубки), делая вывод об избыточности/недостаточности массы фреона. Профессиональные мастера обрезают инструментом трубки, обвальцовывают концы, предварительно одев гайки, выполняют монтаж по месту. При необходимости медная проводка наращивается пайкой.

Паяный шов выходит один, удваивая надежность соединения. Понятно, без инструмента развальцевать трубку не получится, обывателям больше подходит метод муфт. Перед пайкой концы зачищаются, выравниваются, чтобы избежать попадания внутрь инородных тел, затрудняющих работу компрессора (оборудование попросту поломается, попади внутрь твердое тело).

Трубки начинают вести внутренним блоком в направлении внешнего, пробивая местами стены. Точки стыков изолируют (как и тракт движения фреона). Дренажная трубка, провод питания внешнего блока (через внутренний) идут одной связкой. Медные трубки просто накручивается с заданным натягом, дренажные стыкуются внахлест, обматываются сантехнической лентой (фумилента, фумлента). Электрический провод монтируется по месту, за ушки-клеммы. Прибор мощный, не рекомендуют кондиционер включать в типичную розетку. Прокладывают провод щитка распределения сети 230 вольт, ведут монтаж стандартными методиками. На колодку. Старайтесь избегать скруток.

К внешнему блоку идет подключение медных трубок на гайки согласно толщине. Сторона высокого давления более тонкая. Сервисный патрубок стороны низкого давления найдете, отыскав толстую трубку. Давайте рассмотрим стык подробнее. В нижней части левого бока внешнего блока пара патрубков Г-образной формы. На торце каждой крышка (шестигранный ключ), скрывающая бронзовую арматуру (кран). Оба патрубка в начальном состоянии перекрыты, внутри внешнего блока собран фреон.

Инструмент вакуумирования

Прежде чем начинать заправку, проведите вакуумирование системы. Шаг освобождает тракт фреона от влаги, воздуха. Проводится вакуумирование компрессором (вакуумным насосом), пока давление упадет до нуля. Затем прибор поработает некоторое время (5 минут), гарантированно удаляя конденсат, если таковой засел в испарителе. Затем необходимо перекрыть кран коллектора. Пришло время аккуратно выпустить фреон. Открывается сперва вентиль тонкой трубки внешнего блока, затем – толстой. Давление постепенно должно сравняться, запускаем компрессор. Производится оценка достаточности количества фреона. Разница между температурой кипения и температурой паров укладывается в диапазон 5-8 градусов Цельсия. Разница меньше допустимой – хладагента слишком много. Превышение 8 градусов требует добавить из баллона нужное количество, контролируя температуру.

В двухпозиционном коллекторе емкость с фреоном подключается на место насоса. Причем нужно стравить воздух соединительной трубки, на секунду открыв правый кран коллектора. Затем начинают заправку. Монтеры Розенбергер утверждают: баллон полезно перевернуть вверх ногами, если только фреон не R22. Пайка ведется серебряным сплавом не менее 5% содержания, другим подходящим флюсом. Олово с медью, любой другой металл, образуют электрохимическую пару, эксплуатируя, избегайте попадания воды.

Заправка фреоном кондиционера

Как в баке водонагревателя – начнется процесс коррозии. Следовательно, возможны будут утечки. Не опасно, как в газовом хозяйстве, просто придется вызвать сервисную группу подзаправиться. Некоторые фреоны ядовиты, иные разрушают озоновый слой. Произойди утечка, концентрация не достигает взрывоопасной.

Разновидности установки кондиционера

Сразу хотим сказать: установка кондиционера бывает стандартной, нестандартной. Содержащееся прайсами относим первому случаю. Что касается дополнительных опций, придется разузнать, попутно преодолевая сопротивление ТП фирмы. Допустим, хотим поставить «двенашку», фреоновый контур требуется увеличить несколькими метрами относительно положенных. Приготовьтесь приплатить. Тарифы компаний разные, конкретные цены разузнайте.

Почему так происходит. Типичный кондиционер может фреон содержать во внешнем блоке. Вентили наглухо перекрыты. Мастера выбирают место установки кондиционера, начинают сверлить, долбить, тянуть, крутить. Связывают входной, выходной тракты, дренажную трубу бросают. Перед тем, как установить внешний блок кондиционера, мастера обнаружили: длина превышена.

Достаточность количества фреона измеряют термометром. Мастер открывает кран, смотрит показания измерителя. Производит дозаправку. При нестандартном монтаже иногда может понадобиться фреон. По длине труб расходуется объем. Кондиционер имеет ограничение длины трассы фреона, вопрос обсуждают до покупки. В стране ситуация интересная. Вроде написано – кондиционеры устанавливаются согласно руководству по эксплуатации, с другой стороны нельзя ставить никакие инженерные системы дома без проекта организации, обладающей лицензией (исполнять проект вроде можно, подробнее смотрите указы правительства, перечисляющие виды деятельности, требующие лицензии).

Поэтому нужно в любом случае куда-то обращаться. Проектировщик захочет установку провести. Кстати, можно уточнить, есть ли практика установки приборов на лоджию. С первого взгляда кажется глупо, зимой, когда потребуется обогрев, условия функционирования компрессора станут мягче. Таким образом, не сомневаемся: большинство читателей может правильно установить кондиционер. Однако закону нужен проект, даже если чертеж перерисуют из руководства по эксплуатации изделия. Забывают традиционно воду, окропляющую головы прохожих. Мастера, рубящие бабло, ленятся смотреть зарубежные методики решения проблем. Правильный путь найдут пешеходы, обходящие льющиеся струи полупомоев.

До начал других операций устанавливают внутренний блок кондиционера. Ящик крепится дюбель-гвоздями, другим крепежом. Стандартных моделях питание достигает внешний блок, минуя внутренний. На западе часто встречаются конструкции, где силовые кабели идут раздельно, компрессор включается реле, управляемым сигналом амплитудой 25 вольт. Установить кондиционер в квартиру безусловно стоит, лишенным привычки к жаре. Напоминаем, оборудование никоим образом не заменяет вентиляции, поэтому необходимо принять запас по мощности на циркуляцию воздуха. Перед тем, как установить кондиционер, потрудитесь провести расчет. Сэкономите денег.

Выбор необходимых трубок

В целях безопасности лучшим решением будет приобрести целую бухту медной трубки. Это оправдано, так как в обрезанной трубке может остаться мелкая стружка, которая в процессе работы способна вывести компрессор из строя. Кроме того, необходимо проследить, чтобы на краях трубки был заводская развальцовка, и на трубке отсутствовали трещины, заломы и прочие дефекты. С помощью длинного трубопровода можно опустить внешний блок намного ниже внутреннего. В данном случае перерасход материала быстро окупится, так как возникший эффект термосифона снизит затраты энергопотребления оборудования.

Обрезка, очистка и придание формы трубкам

До начала установки кондиционера необходимо сделать пробную развальцовку, шабровку и обрезку трубки. Для развальцовки применяется специальный инструмент, перед работой нужно внимательно осмотреть и изучить его устройство, возможные дефекты при использовании, и знать, как выглядит конечный результат. При покупке целой бухты лучше всего приобрести еще небольшой обрезок для пробных работ, так как бухту для этих целей резать не рекомендуется. Обрезка трубки производится круговым движением трубореза. Далее нужно сделать шабровку, при которой трубка должна находиться концом вниз, чтобы обрезки трубки не попали в просвет и вовнутрь.

Выбор места для монтажа

Чтобы установить кондиционер, важно правильно выбрать место для его расположения дома. Перед тем как определить, где будет размещаться внутренняя и внешняя конструкции сплит-системы, необходимо провести некоторые расчеты

Приступая к работе, учтите, что в выбранном для установки кондиционера помещении должно быть достаточно места для того, чтобы вы могли беспрепятственно к нему подойти. В будущем вам не только будет необходимо проводить регулярную, систематическую очистку фильтров, но и устранять различные поломки и неполадки в работе установки.

Посчитайте, на каком расстоянии друг от друга и на какой высоте будут крепиться внутренние и внешние блоки кондиционера. Если оно будет очень большим, то это может негативно сказаться на работе всей системы. Оптимальной является длина не более 6 м. Не стоит забывать, что сплит-система нуждается в постоянном обдувании, поэтому расстояние между стеной и внешним блоком должно составлять не меньше 10 см. Еще один важный момент: не располагайте внутренние части кондиционера над крупной мебелью, т. к. эта внушительная преграда будет мешать распространению по комнате холодных потоков воздуха. Производительность кондиционера резко снизится. Лучше всего размещать внутренний блок системы и мебель на расстоянии не меньше, чем 150 см. Тогда холодный воздух будет свободно перемещаться по комнате. По тем же причинам следует придерживаться минимального расстояния от потолка и боковых стен до сплит-системы (15-30 см).

Она не должна доставлять каких-либо неудобств жильцам многоквартирного дома, и чтобы у соседей не было повода для скандала, лучше предупредить их о ремонте.

Расположить и установить кондиционер нужно так, чтобы его работа не мешала всем тем, кто живет вместе с вами в одной квартире. Не стоит также монтировать систему таким образом, чтобы холодный воздух обдувал прямым потоком, иначе вы и ваши родные не избежите простудных заболеваний. После того как учтете все вышеизложенные нормы и правила, подберете наиболее подходящее место для монтажа кондиционерной системы, можете приступить непосредственно к рабочему процессу.

Кондиционер должен быть расположен в легкодоступном месте

Требования к размещению сплит-системы

Особого внимания заслуживает выбор месторасположения элементов кондиционирования. Отдельный свод требований и нормативов посвящен установке внешнего блока, внутреннего корпуса и длине трубной магистрали системы.

Наружный блок. При выборе внешнего агрегата, следует учесть прочность стен дома. Высокомощные модели кондиционеров весят до 50-60 кг, стандартные бытовые – 10-15 кг. При этом стена и применяемые крепежные элементы должны обладать двукратным запасом прочности как минимум.

Нюансы монтажа:

  • крайне нежелательна установка тяжеловесных приборов на стены из газобетона;
  • монтаж блока на вентилируемый фасад осуществляется через демпфирующий уплотнитель – материал снижает шумовые вибрации устройства;
  • опорные кронштейны должны крепиться непосредственно к стене, а не декоративной облицовке или утеплителю.

Месторасположение внешнего корпуса подбирается с учетом следующих рекомендаций:

Блок должен находиться в зоне свободной циркуляции воздуха.
Немаловажное условие – доступ к оборудованию для обслуживания и ремонта.
В рабочем режиме сплит-системы из компрессорного блока выходит горячий воздух, поэтому агрегат размещают так, чтобы теплые пары не попадали в окна соседей на нижних этажах.

Наружный элемент нельзя размещать в закрытом пространстве, внутри остекленной лоджии или балкона. Минимальное расстояние от каждой стенки прибора к иной плотной поверхности – 30 см.


На фото предложены допустимые способы размещения наружного корпуса в многоэтажном доме. Более предпочтителен – вариант №2. При установке блока на балконной перегородке вибрация и шум прибора усиливаются – возможен неприятный гул и шум

При обустройстве системы кондиционирования для квартиры на первом этаже высота размещения внешнего блока – минимум 2 м от земли.

Внутренний блок. Монтажное место должно соответствовать технологическим нормам, обеспечивать комфортное пользование кондиционером и не особо выделяться на фоне интерьера.

Общие требования:

  1. Охлажденный воздухопоток не должен идти напрямую на человека. Лучше избегать направленности в зону частого пребывания – на диван, кровать или рабочее место. Модели с разносторонним распределением воздуха устремляют струи вдоль стен.
  2. На пути выходящего потока не должно быть преград и предметов. Недопустим монтаж испарительного блока в нише – эффективность охлаждения понижается.
  3. Блок-фен нельзя размещать над розетками и электроприборами – при неисправности дренажной системы влага может спровоцировать короткое замыкание, поломку приборов.

При установке следует контролировать, чтоб воздухозаборные отверстия не перекрывались – недопустим монтаж вплотную к стене или потолку.

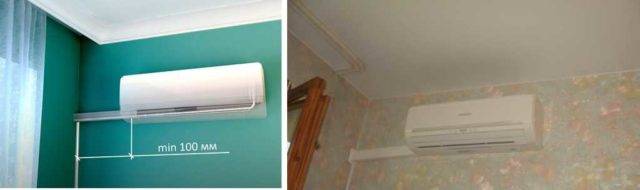

Минимальные расстояния: от потолка до фена – 10-20 см, до боковых стен – 30-50 см. При ограниченном пространстве сверху прибору не хватает воздуха для обработки. Преграда снизу спровоцирует «поглощение» холодного выработанного воздуха и обмерзание испарителя (+)

Длина трассы. Важным аспектом работоспособности системы является метраж фреоновой магистрали – расстояние между двумя блоками. Длина трассы указывается в инструкции к оборудованию. Оптимальный параметр – 6 м, допустимые дистанции: по вертикали – 7 м, по горизонтали – 15 м.

Удалять блоки на максимальное расстояние не рекомендуется по ряду причин:

  • дороговизна медного трубопровода;
  • при удлинении фреоновой магистрали возрастает нагрузка на компрессор – его мощность «ослабевает», а износ увеличивается;
  • чем больше протяженность трассы, тем больше трудозатраты на ее построение.

Очень часто монтажники в стремлении сократить время выполнения работ, настойчиво предлагают «урезать» фреоновую магистраль. Однако чрезмерное сокращение трассы сказывается на работе прибора.


При длине трубопровода меньше 5-6 м возможна передача вибраций от уличного блока внутреннему. Как следствие – работа сплит-системы сопровождается неприятным дребезжанием

Какой инструмент пригодится?

Процесс установки сплит системы достаточно сложный, чтобы его выполнить своими руками понадобится подробная инструкция и соответствующий инструмент. В первую очередь надо подумать о трубопроводах. Трубку из меди лучше всего покупать целой бухтой.

Концы у заводского продукта уже будут завальцованы. Перед приобретением следует внимательно рассмотреть трубу по всей длине на наличие вмятин и трещинок. Дефектов не должно быть, а запас самой трубы позволит разместить внешнюю часть системы, как можно ниже.

Для установки сплит-системы не обязательно покупать весь инструмент, некоторые принадлежности можно взять напрокат.

* Специальная дрель (перфоратор), которая поможет сделать в основной стене отверстия диаметром 10 см. К перфоратору лучше всего взять долото разного калибра.

* Специальное приспособление для резки медной трубы. Подручными средствами (ножовкой, болгаркой) обрезать трубки нельзя, так как процесс требует максимальной аккуратности. В трубках не должно оставаться мелких частиц и крошек.

* Полноценный набор для развальцовки трубчатых элементов. Всё комплектующее предоставит абсолютную герметичность в процессе работы. С помощью подручных средств этого сложно добиться, можно только испортить материал.

* Насос для определения герметичности системы, можно взять обычный, велосипедный. Римерный инструмент для зачистки окончания трубок.

* Вакуумый насос выкачает из системы весь кислород перед заполнением необходимыми жидкостями. Лучше использовать его, а не предлагаемые промывки, последние не удалят полностью опилки и мелкие частицы.

* Во время электромонтажа понадобится тестер и прибор для определения предельных нагрузок. Также придётся применить и манометр.

Что потребуется для самостоятельного монтажа

Основное, что потребуется для самостоятельного монтажа сплит-системы – это инструменты и материалы. Специалисты не просто так устанавливают большую стоимость за установку кондиционера, ведь оборудование стоит дорого. Не стоит забывать и о необходимости его армотизации.

Инструменты для установки

  • Перфоратор (инструмент для создания отверстия в стене, через которое прокладываются коммуникацию и соединяются блоки сплит-системы);
  • Дрель и сверла разного диаметра, которые понадобятся для установки основы (крепежа) для кондиционера;
  • Развальцовщик медных труб, с помощью которого производится деформация трубы под необходимый диаметр;
  • Труборез, с помощью которого осуществляется резка медных труб;
  • Риммер или обычный напильник, которые нужны для зачистки труб и удаления заусенец.

Электроинструмент

Без электроинструмента установка кондиционера своими руками просто невозможна. Речи не идёт о каких-либо специализированных решениях:

  • перфоратор;
  • «болгарка»;
  • дрель.

Перфоратор выбирают мощный, чтобы он без проблем проделывал сквозное отверстие в стене, через которое прокладывается магистраль между внутренним и наружным блоками. Маломощными комбинированными электродрелями, где предусмотрена лишь функция перфоратора, в данном случае не обойтись. Они не в состоянии просверлить кирпичную кладку.

Без мощного перфоратора кондиционер не установить

Перед тем как установить кондиционер самостоятельно, следует удостовериться в наличии всего необходимого инструментария.

Измерительный инструмент

Монтаж оконного кондиционера осуществляется с обязательным контролем горизонтального уровня. Можно воспользоваться маркерами, разметочными карандашами, строительным или лазерным уровнем. Понадобится и ряд дополнительного оборудования. Кондиционеры с установкой невозможно надёжно и качественно зафиксировать без дополнительных технических средств.

Специализированное оборудование

Специализированный инструментарий необходим для качественного и эффективного функционирования климатического оборудования. Инструменты для пайки медных труб, пылесос промышленного типа и вакуумный насос.

  1. Приборы для соединения медных труб. Речь идёт о низкотемпературной сварке. Осуществляется она при помощи специального припоя и газовой горелки. Для их обрезки используется труборез. От обычной ножовки для резки металла лучше отказаться, поскольку мелкая стружка непременно останется в магистрали, что чревато поломкой климатического устройства. Для удаления фаски используют риммер, вальцовку. Магистральные повороты формируют трубогибом.
  2. Промышленный пылесос используют для всасывания пыли и мелкого мусора. Они ни при каких обстоятельствах не должны попадать внутрь прибора.
  3. Вакуумный насос. Агрегат высушивает магистраль. Если соблюдать правила монтажа, то данная процедура — обязательная, без неё эффективность кондиционера будет номинальной.

Перечисленное оборудование для установки – базовое. Не обойтись и без дополнительных расходных материалов – пассатижей, гипсокартона, стремянки, ножниц по металлу, отвёрток. Точный перечень определяет хозяин с учётом конкретных условий.

  1. Медные бесшовные трубы исключительно для кондиционеров. Есть разница между такими и водопроводными трубами. Для сплит-систем используются мягкие трубы, которые удачно позволяют создать хорошую герметизацию. По диаметру этот материал делится на большой и средний размер. Необходимая длина должна быть на 20 см больше, чем длина коммуникации;
  2. Кабель для соединения блоков сплит-системы. Зачастую используют 4-жильный провод с толщиной сечения 2-2,5 квадратных миллиметра. Длина кабеля должна соответствовать длине коммуникации или быть немного больше;
  3. Дренажная трубка – спиралеобразный пластиковый шланг;
  4. Утеплитель для труб из каучука;
  5. Кронштейны для крепления наружного блока. Размеры зависят от габаритов блока и несущей способности стены;
  6. Крепеж (дюбеля, анкера, болты, шурупы и т.д.);
  7. Пластиковый короб для того, чтобы спрятать коммуникации в конце установки сплит-системы.

Общая информация

Что собой представляет наружный блок кондиционера и зачем он нужен? Каждый мастер должен знать ответы на эти несложные вопросы.

Начнем издалека. Современный кондиционер (сплит-система) состоит из двух блоков: наружного и внутреннего. Наружный блок можно заметить на фасаде здания снаружи, а внутренний — на стене в комнате. Они соединены между собой с помощью медных трубок и проводов. Холодильный агент (фреон) циркулирует по трубкам, при этом его состояние изменяется из жидкого в газообразное, и наоборот.  За счет этого и производится охлаждение или нагрев воздуха. Без наружного блока этот процесс невозможен. Исключение составляет кондиционер типа «моноблок», но в этой статье мы говорим о сплит-системах.

В наружном блоке таится множество важнейших компонентов: от компрессора до вентилятора. Из-за этого устройство весит немало, поэтому для его установки лучше привлекать сторонних специалистов. Мы не рекомендуем устанавливать наружный блок самостоятельно.

Внешний блок постоянно подвергается различным осадкам, поскольку установлен на улице. Поэтому он изготавливается из прочной стали, способной выдерживать большие нагрузки. Для дополнительной защиты мастера используются козырек, который вешают над блоком.

Срок службы наружного блока сплит системы во многом зависит от интенсивности эксплуатации и качества монтажа. Во время работы аппарат издает сильные вибрации, которые необходимо гасить с помощью специальных прокладок, установленных между креплением и блоком

И это только один из нюансов, на которые стоит обратить внимание

Опытные мастера-монтажники знают о подобных особенностях и заранее предусматривают возможные проблемы. Выбирая мастера для установки наружного блока кондиционера, отдавайте предпочтение опытным специалистам с хорошими рекомендациями. Не стоит обращаться к мастерам, которые готовы выполнить работу быстро и дешево. Ведь наружный блок, установленный на фасаде, может стать причиной несчастного случая. Лучше поручите монтаж блока специалистам из сервисного центра, с подписанием договора и прочими бумагами.

Порядок установки кондиционера выглядит следующим образом:

  1. Подбор и разметка места под установку внутреннего блока;

  2. Штробление стен, укладка коммуникаций;

  3. Монтаж наружного блока, подключение к коммуникациям;

  4. Монтаж внутреннего блока, подключение к коммуникациям;

  5. Вакуумизация системы, заправка фреоном и тестирование.

Как видите, установка внешнего блока осуществляется в середине процесса монтажа системы кондиционирования.

Фото установки кондиционера своими руками

Также рекомендуем просмотреть:

  • Вентилятор своими руками
  • Прикормка своими руками
  • Откатные ворота своими руками
  • Ремонт компьютера своими руками
  • Станок по дереву своими руками
  • Столешница своими руками
  • Брусья своими руками
  • Лампа своими руками
  • Котел своими руками
  • Отопление своими руками
  • Фильтр для воды своими руками
  • Как сделать нож своими руками
  • Усилитель сигнала своими руками
  • Ремонт телевизора своими руками
  • Зарядное для аккумулятора своими руками
  • Точечная сварка своими руками
  • Дымогенератор своими руками
  • Металлоискатель своими руками
  • Ремонт стиральных машин своими руками
  • Ремонт холодильника своими руками
  • Антенна своими руками
  • Ремонт велосипеда своими руками
  • Сварочный аппарат своими руками
  • Холодная ковка своими руками
  • Трубогиб своими руками
  • Дымоход своими руками
  • Заземление своими руками
  • Стеллаж своими руками
  • Блок питания своими руками
  • Светильник своими руками
  • Жалюзи своими руками
  • Светодиодная лента своими руками
  • Нивелир своими руками
  • Замена ремня ГРМ своими руками
  • Лодка своими руками
  • Как сделать насос своими руками
  • Компрессор своими руками
  • Усилитель звука своими руками
  • Аквариум своими руками
  • Сверлильный станок своими руками

Материалы и инструменты для установки

Чтобы самостоятельно установить сплит систему, потребуется приобрести следующие материалы.

  1. Электрические кабели. Какое требуется сечение кабелей, указывается в инструкции по монтажу. Чаще всего используется 4-х жильный кабель, имеющий сечение от 2 до 2,5 квадрата. При расчете длины учитываются все изгибы и добавляется небольшой запас, около 30 см.
  2. Кронштейны. Имеют Г-образную форму и подбираются по размеру выбранного вами агрегата. На них производится монтаж наружного, самого тяжелого блока кондиционера.
  3. Медные трубки. Они должны быть толстостенными и бесшовными, и специально предназначенными для систем кондиционирования. Концы трубок обязательно закрываются заглушками, не дающими попасть внутрь различному мусору. Длина трубы должна быть равна длине трассы. Обязательно следует учитывать изгибы, и к полученному значению еще добавить 20-30 см. Диаметр трубок зависит от производителя оборудования. Прилагаемая инструкция по установке кондиционера может дать ответы на вопросы по поводу диаметров медных трубок.
  4. Теплоизоляция. Для этих целей обычно используют каучуковый “рукав”. Он может быть любого цвета. Длина должна равняться длине всей трассы с запасом, умноженной на 2.
  5. Армированный скотч.
  6. Анкера.

Без специального инструмента также не обойтись:

  • трубогиб (как пользоваться, показано на видео);
  • риммер-зачистка;
  • труборез (как им пользоваться, можно узнать из видео);
  • вальцовка (см. видео);
  • манометрический коллектор;
  • вакуумный насос.

Установка кондиционера без вакуумного насоса

Если длина трассы менее 5 метров, то кондиционер может быть установлен без вакуумного насоса. Для этого потребуется:

  1. Открутить все заглушки на портах.
  2. Далее берется шестигранный ключ, который подбирается по размерам нижнего порта.
  3. Далее ключ вставляется в порт и прокручивается на 90 градусов. В это время выходит фреон, который, вместе с воздухом и фреоном, создает избыточное давление.
  4. На порту имеется золотник, который на некоторое время сжимается. В это время выхолит смесь газов, которая выносит воздух и аргон.
  5. Далее повторяем предыдущие действия. Если трасса в 4 метра, то на этом будет достаточно, если 3 – то следует повторить еще раз.
  6. На выход с золотником накручивается заглушка.
  7. С помощью шестигранника открывается нижний и верхний порт, куда впускается фреон.
  8. Система готова к работе.

Распространенные ошибки в процессе установки кондиционера

При непрофессиональном монтаже пользователи могут допустить ряд ошибок:

  • укладка труб с перегибами — увеличивается нагрузка на компрессор;
  • установка внешнего блока на балконе с остеклением — теряется нормальная циркуляция воздуха;
  • расположение кондиционера рядом со сварочными аппаратами;
  • неровное расположение блоков — конденсат начинает стекать на пол;
  • выбор оборудования с отсутствием опции авторазморозки — на режиме обогрева внешний блок леденеет.

Для нормальной эксплуатации кондиционера нужно регулярно чистить фильтры и дренажные каналы. При чрезмерной нагрузке система шумит — нарушается балансировка вентилятора или изнашиваются подшипники. Указанные поломки должен устранять только мастер.

Подключение кондиционера к электросети

Чтобы закончить с внутренним блоком переходим к подключению проводов питания.

Открыв переднюю крышку внутреннего блока, откручиваете пластиковую заглушку для подключения кабеля.

Просунув кабель, подключаете его согласно электрической схеме. Для этого на клеммной колодке ищите обозначения:

L- фаза

N – ноль

значок заземления

Проверяете на кабеле питания, где у вас фаза и ноль и подключаете соответствующие концы в свои клеммы.

При подключении кондиционера небольшой мощности (до 2,5квт) напрямую от щитовой без розетки, у вас в штробе должен быть заложен трехжильный кабель ВВГнг-Ls 3*2,5мм2.

В щитке устанавливается автомат на 16А.

При маломощном кондере до 1квт, можно конечно использовать сечение и 1,5мм2+автомат 10А, но 2,5мм2 более универсальный вариант и позволит в дальнейшем без проблем поменять сплит-систему на большей мощности.

Если же кондиционер будет подключаться через уже существующую розетку, то используйте провод с вилкой ПВС 3*2,5мм2.

В подключении между собой внутреннего и наружного блока, также нет ничего сложного. Здесь, как правило, используется кабель 4*2,5мм2 или 5*2,5мм2. Маркировка клемм на этих блоках одинакова.

Соответственно бросаете между ними кабель (не провод ПВС, а именно кабель ВВГнг!) и соединяете жилы одного цвета с клеммами L1 на внутреннем блоке и L1 на внешнем, N – на внутреннем и N – на внешнем, и т.д. Просто следуйте схеме подключения и надписям.

Иногда сам кондиционер в комнате запитывается не с розетки, а с наружного блока (чаще всего у инверторных моделей). В этом случае у наружки будет на несколько клемм больше.

Это фаза-ноль-земля. Тогда кабель питания от розетки или диффавтомата в щитовой, прокладываете именно наружу, а не к внутреннему блоку.

Подключение трубок трассы фреона снаружи происходит аналогично комнатному соединению.
