Установка варочной панели в столешницу

Как правильно вырезать в столешнице место для плиты

Нужно обязательно следить за точными параметрами самой плиты, для этого можно воспользоваться шаблоном, прилагаемой инструкцией. Нужно взять большой угольник, чтобы изобразить прямоугольник на рабочем столе.

Первое, о чем следует позаботиться — это электрическая розетка 220 вольт, в которую будет включаться встраиваемая варочная поверхность.

Для получения отверстия требуется найти пилу с соответствующим лезвием. При помощи перфоратора, дрели потребуется сначала просверлить небольшие дырки вдоль всех углов прямоугольника.

Процесс выполнения займет примерно 10 минут. Как правильно вырезать столешницу под варочную панель.

Выбор места расположения и установка должны быть выполнены до монтажа мебели.

Подробный правильный ход работы:

  1. Определить контур плиты.
  2. Поместить установку на часть стола.
  3. Провести середину на подготовленной плоской поверхности, обозначить линию вреза.
  4. Разместить прокладки внизу для точного результата.
  5. Между шкафом и столешницей оставить 5 см.
  6. Создать начальные отверстия.
  7. Выполнить разрезы вдоль линий (работа электролобзиком).
  8. Установить поверхность в полученное отверстие.
  9. Закрепить саморезами, подключить.
  10. Проверить и оценить полученный результат.

В комплект кухонной плиты кроме панели входит духовой шкаф. Таким образом, изучив инструкцию и правила, каждый может справиться с поставленной перед ним задачей.

Подключение установленной варочной панели

Электрическая панель

Точку подключения электрической варочной панели желательно предусмотреть еще до установки кухонного гарнитура. Розетка должна соответствовать всем требованиям электробезопасности:

  • иметь линию заземления;
  • питающий медный кабель должен иметь сечение не менее 4 кв. мм.

В задней стенке напольного шкафа напротив электророзетки прорезается отверстие такого размера, чтобы рукой можно было легко вставить и вынуть вилку от варочной панели.

Розетки, устанавливаемые для самостоятельного подключения, бывают двух видов:

  • трехконтактные;
  • четырехконтактные.

Если на проводе варочной панели установлена вилка, то для подключения достаточно воткнуть ее в розетку. Шнур питания должен быть такой длины, чтобы при подключении прибора не был туго натянут.

Вилки и розетки для подключения варочных поверхностей

Для моделей, продающихся без вилки, потребуются определенные действия:

  • Если розетка трехконтактная, а в проводе четыре жилы, то потребуется подключение двухфазной модели к однофазной сети. Для этого в шнуре соединяют провода с черной и коричневой изоляцией. Это соединение подключается к фазе розетки. Нулевой синий провод соединяют с нулем розетки, а зелено-желтый провод – с заземлением. Все соединения должны быть надежно заизолированы.
  • Если размещение проводов в розетке неизвестно, то при помощи мультиметра необходимо определить фазу и ноль. При необходимости их меняют местами таким образом, чтобы они соответствовали разводке в вилке прибора.

Индукционная панель

Индукционная панель подключается по тем же общим принципам, что и электрическая. Во многих моделях отсутствуют шнуры питания, а установлены лишь клеммы для присоединения внешнего кабеля.

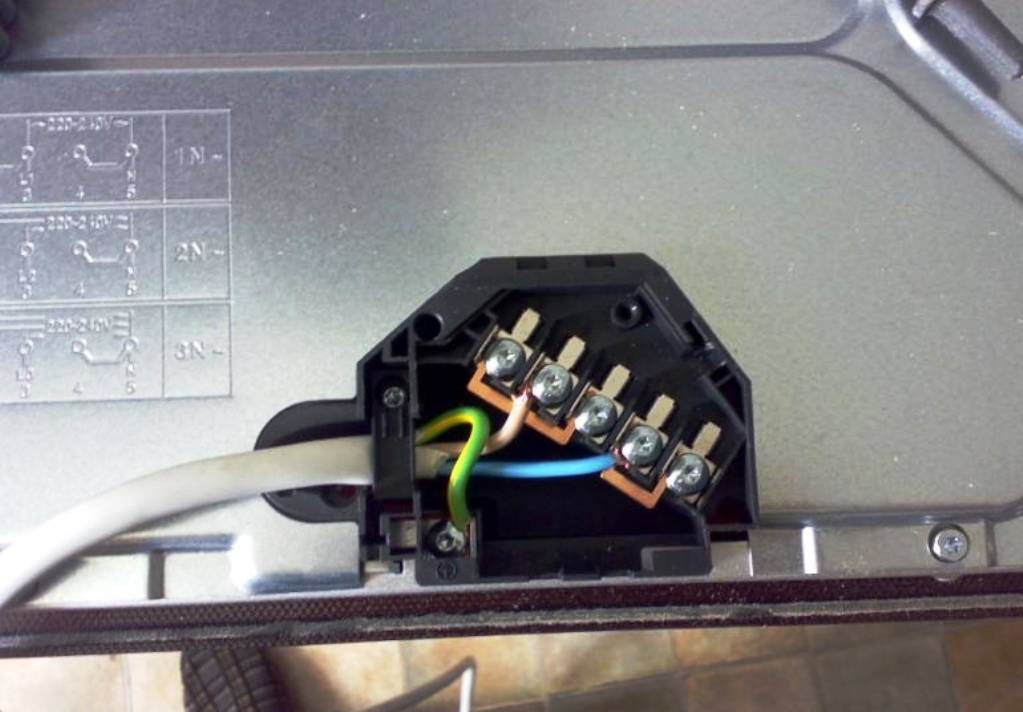

Схема подключения нанесена рядом с клеммной колодкой

Присоединение в этом случае проводится в следующем порядке:

  • Удаляется защитная крышка с задней части прибора.
  • Внешний кабель пропускается сквозь крышку.
  • Шнур подключается к клеммной пластине в соответствии со схемой, прилагаемой к панели.
  • Если установлена перемычка, соединяющая ноль и заземление – ее необходимо удалить.

Газовая панель

Бытовой газ является источником повышенной опасности, поэтому к кухонному помещению предъявляются особые требования:

  • Наличие вентиляционной вытяжки.
  • Приток воздуха не менее 2 куб.м. в час на каждый киловатт мощности панели.
  • Расстояние до стены – не менее 130 мм.
  • Питающий газовый шланг должен быть размещен таким образом, чтобы не подвергаться излишнему нагреву и обеспечить возможность периодического осмотра проверяющей организацией.

Варочная панель подключается гибким шлангом

Подключение панели проводится сертифицированным специалистом в следующем порядке:

  • На места резьбовых соединений наносится уплотнительная фум-лента.
  • В газовый шланг вставляются паронитовые прокладки.
  • Шланг присоединяется к варочной панели и месту подачи газа.
  • Места соединений проверяются на герметичность при помощи мыльной пены.
  • Шнур электропитания вставляется во влагозащищенную розетку.

Для эксплуатации газовых моделей необходима их приемка обслуживающей организацией, ответственной за эти работы в районе проживания.

Встроить варочную панель в кухонный гарнитур можно собственными силами, проводя работы тщательно в соответствии с представленными рекомендациями.

Установка варочной панели своими руками — испытание на прочность как новичка, так и матерого мастера. Варочная панель — альтернатива габаритной кухонной плиты. Она выполняет те же функции, но занимает меньше места. Сегодня разбираемся, как не сойти с ума в процессе монтажа.

Уплотнение и герметизация техники

Следующий этап – герметизация. Он необходим для защиты столешницы от попадания влаги в процессе уборки или приготовления пищи. Рабочая поверхность из ДСП, МДФ или дерева может легко разбухнуть и испортиться. Процедура выполняется при помощи нитролака или акрилового герметика для сантехработ.

Состав следует нанести тонким слоем изнутри на торцы вырезанного отверстия. На лицевой стороне столешницы герметик не используется. Для этих целей берут уплотнитель, который идет обычно в комплекте с варочной панелью.

Совет! Для уплотнения периметра отверстия для панели подходит серпянка для гипсокартона. Ее ширина должна быть не менее 30 мм.

При использовании силикона для обработки торцов столешницы обратите внимание на такие нюансы:

  • Для начала поверхность подготавливают. Нужно протереть края от пыли, загрязнений, обработать обезжиривателем.
  • Далее наклеиваем монтажную ленту по сторонам швов с отступом, равным линии на тумбе.
  • Срезаем с тюбика с герметизирующим составом носик, а после надеваем на него специальную насадку в виде шприца (все идет в комплекте).
  • Заряжаем тубу в пистолет.
  • Нажимаем рычажок для уменьшения давления.
  • Выдавливаем герметик, сбрызгивая шов мыльным раствором.
  • Разравниваем полученный шов шпателем и удаляем скотч.

Монтаж уплотнительной ленты по шву на лицевой части столешницы предотвращает доступ воды в материал и перепад температур. Для этого используют металлизированную ленту. Ее клеят на сухую и обезжиренную поверхность, немного прижимая.

Нанесение ленты выполняется следующим образом:

  • На уплотнитель нанесен клей, который закрыт пленкой. Снимать ее сразу не рекомендуется. Делайте все постепенно, по мере приклеивания к столу.
  • Ленту прокладываем по периметру подготовленного отверстия единым полотном. На углах материал не обрезается, а просто наклеивается с поворотом на 90º.
  • Концы уплотнителя соединяют встык, без зазоров и нахлеста.

Перед наклейкой материала важно проверить соответствие толщины ленты и внутренней глубины бортов варочной техники. Если полоска тонкая, то появится щель

Через нее будет просачиваться вода. В идеале цельная лента должна выступать на 1см ниже бортика.

Совет! Производители могут комплектовать варочные панели алюминиевыми уплотнительными лентами. Инструкция по их использованию содержится в техдокументации на оборудование.

Как правильно вырезать столешницу под варочную панель

Варочные панели современных производителей — это функционально завершенная техника, которую можно использовать самостоятельно. Но во многих гарнитурах есть специальные ниши для встройки плиты. Правильная установка новой варочной панели в уже готовую столешницу обеспечит качество ее подключения и функциональность.

Установка варочной панели: инструкция

Производители выпускают панели, работающие от электрического или газового энергоносителя. От типа устройства зависят особенности монтажа. Но существуют и общие требования к процессу:

  • безопасная установка готовой варочной кухонной панели должна происходить только при наличии вентиляции или вытяжки;
  • допускается использовать поверхности для варки с жаропрочностью не менее 100 градусов и толщиной от 25 мм;
  • при монтаже между секциями гарнитура требуется соблюсти расстояние от стенок до плиты не менее 1 см;
  • варочная панель не должна быть ближе 5 см к несущей стене комнаты;
  • между стенкой и техникой располагают теплоизоляцию;
  • плиту располагают только на толстой столешнице — от 38 мм.

Совет! Если нельзя провести вытяжку, поставьте на подоконнике очень мощный вентилятор.

Прорезание отверстия

Чтобы выпилить пространство для варочной поверхности, потребуется либо фрезерная машинка, либо электрический лобзик с мелкими зубцами, либо дрель. Размер выреза к этому моменту уже должен быть определен, поэтому дальше необходимо двигаться по внутренней стороне прорисованного прямоугольника. В углах при помощи дрели с 8- или 10-миллиметровым сверлом создаются отверстия. Затем уже пилкой или шлифовальной машинкой обрабатываются прямые

При работе корпус устройства важно плотно фиксировать на столешнице

В том случае, когда врезка проводится только при использовании дрели, порядок действий становится немного другим. Первый шаг остается тем же – 8-10-миллиметровым сверлом создаются отверстия изнутри прорисованного прямоугольника. Делать их следует так часто, насколько это возможно, чтобы фрагмент поверхности затем легко отломился. Грубые края получившихся выемок выравниваются по линии рашпилем или же пилкой, предназначенной для выполнения мелких работ по металлу или дереву. Основная цель данного этапа – максимально выровнять края.

Создав посадочное отверстие, уже можно врезать саму панель. Техника должна плавно встать на место и полностью закрыть дыру в столешнице. Убедившись, что все прошло гладко, конфорки следует на время убрать, а места среза отшлифовать при помощи наждачки или напильника. Деревянная столешница требует дополнительной обработки, препятствующей проникновению жидкости. Места среза предстоит обработать силиконом, нитролаком или герметиком. Пластиковый гарнитур в такой обработке не нуждается.

Нанесение разметки на столешницу

Размеры для технологического отверстия в столешнице могут быть указаны изготовителем в инструкции. Если их нет, придётся снять мерки самостоятельно. Это несложно. Для этого нужно перевернуть панель и снять её размеры, учитывая, что она должна лежать на столешнице по всему периметру. Для удобства можно изготовить шаблон, вырезав его из листа картона по соответствующим размерам. Затем перенести размеры на столешницу, используя длинную линейку, угольник или подготовленный шаблон. С максимальной точностью, чтобы избежать кривизны, карандашом или маркером нанести контур на столешницу.

https://youtube.com/watch?v=gZhAjE8tk2k

Подготовительный этап

Если речь идет о варочной поверхности, которая питается от электрической сети, тогда подготовительный этап будет заключаться в подводе питания. Средняя потребляемая мощность таких модулей находится в пределах 3,2 кВт. Это означает, что для подключения будет достаточно обычной, но хорошей розетки. Если розетка не была установлена заранее, тогда можно приобрести накладной вариант, т. к. его будет проще смонтировать и не понадобится дополнительный инструмент в виде перфоратора или дрели с коронкой. Кабель для такой розетки должен идти непосредственно от распределительного щитка.

Делается такой шаг для того, чтобы обеспечить такому мощному прибору отдельный автоматический выключатель, который бы контролировал его работу. Номинальная сила тока, на которую должен быть рассчитан автомат составляет 16 ампер. Лучшим решением будет установка дифференциального автомата, который способен улавливать малейшие утечки. Розетка монтируется немного ниже столешницы. Делается это не для большего удобства подключения, а для того, чтобы на нее не попадала влага и жиры при готовке. Розетка обязательно должна быть заземлена на случай короткого замыкания.

Обратите внимание! Стоит отметить, что стандартная розетка выдерживает нагрузку в 3,5 кВт и силу тока в 16 ампер.

Пошаговая инструкция

Важным этапом во время монтажа варочной панели в столешницу является разметка. Обычно производитель в технической документации, которая идет в комплекте с варочной панелью указывает, какие должны быть габариты отверстия для установки. Одним из вариантов будет изготовление образчика из картона, который можно использовать для того, чтобы нарисовать контур будущего отверстия. Есть и другой вариант, как можно произвести разметку, он виден на фото ниже.

Необходимо разместить варочную панель на столешнице, но перевернуть ее вверх ногами. Она и будет образчиком. Расположить ее необходимо на том месте, где будет осуществляться непосредственный монтаж

На фото хорошо видно, что важно сделать небольшой зазор от края столешницы до варочной панели. Обычно он составляет около 5 см

Делается он для того, чтобы край поверхности для варки не повреждался от постоянного взаимодействия с ним.

Следующим шагом, как показано на фото, необходимо нанести разметку. Для этого варочная панель просто очерчивается по кругу карандашом. Линии должны быть точные, чтобы их не приходилось перерисовывать по несколько раз, т. к. это впоследствии только собьет с толку.

На фото видно, что у варочной панели есть небольшой выступ, благодаря которому и осуществляется его фиксация в отверстии. Этот выступ имеет определенный размер, который необходимо учитывать

Его также важно обозначить на контуре будущего отверстия, как показано на фото ниже

При этом необходимо сделать небольшой зазор. Если выступ имеет длину в 15 мм, то от основной линии размер варочной поверхности необходимо отступить только 10 мм. Пятимиллиметровый зазор требуется для беспрепятственного монтажа варочной панели в подготовленное отверстие.

После выполнения разметки под варочную поверхность, необходимо подготовить отверстия, чтобы было легче вырезать необходимую часть. Отверстия сверлятся дрелью или шуруповертом по четырем углам. При этом необходимо следить, чтобы сверло не нанесло повреждений фасаду или другим элементам кухонного гарнитура. Диаметр сверла должен быт таким, чтобы пилочка свободно вошла в отверстие.

Для продолжения процесса монтажа варочной поверхности понадобится лобзик. Его пилка вставляется в подготовленное отверстие и осуществляется рез

При этом важно помнить, что резать необходимо по внутренней, а не по внешней линии. Если будет допущена ошибка, тогда поверхность просто провалится в отверстие без фиксации

В процессе работы необходимо своевременно убирать опилки, чтобы они не перекрывали линию реза, т. к. можно легко сойти с нее и повредит столешницу. Во время реза необходимо следить за тем, чтобы пилочка не повредила стенки шкафчиков или их поверхность. Перед тем как пройти последнюю сторону, необходимо обеспечить столешнице достаточную опору, чтобы пилочку не закусило, а также чтобы часть столешницы не упала на ногу.

После того как отверстие готово, можно примерить варочную поверхность, чтобы убедиться в том, что она встает так, как это необходимо.

На этом процесс не заканчивается. Столешница чаще всего изготавливается из древесно-стружечной плиты. Если на нее попадает влага, то она разбухает и деформируется

При приготовлении пищи на варочной панели такой расклад событий неизбежен, поэтому важно защитить то место, которое лишилось ламинированного слоя. Для этого на него наносится специальный герметик, который применяется при монтаже панелей

Он одновременно выступает и фиксирующей основой для всей конструкции. Слой должен быть достаточным, чтобы закрыть все доступные влаге места.

На обратную сторону бортика варочной поверхности наносится клей-герметик, который дополнительно зафиксирует изделие на столешнице. После этого панель вставляется на свое место и аккуратно придавливается до того момента, пока не будет ощутим контакт с поверхностью столешницы. Герметик, который выступил, необходимо сразу убрать, т. к. после высыхания это будет сделать сложнее

Важно проверить, чтобы примыкание было одинаковым на всей поверхности. Если этого не сделать, то при давлении от тяжелой кастрюли стекло может лопнуть

Совет! Если варочная поверхность стеклянная, тогда важно быть осторожным при надавливании, чтобы она не лопнула.

На этом фиксация не заканчивается. В комплекте с поверхностью поставляются специальные металлические пластины, как видно на фото выше. Их необходимо прикрутить таким образом, чтобы они обеспечивали упор и предотвращали возможность подъема панели над столешницей. Видео об установке варочной поверхности можно посмотреть ниже.

Нюансы монтажа

Кухонные панели бывают газовые, электрические и индукционные. Каждая из них имеет свои особенности и требует определенного подхода к монтажу. Но есть общие правила, которые относятся ко всем видам кухонных установок.

Перед тем, как приступать к монтажу, нужно убедиться, что будут соблюдены следующие нюансы:

  • наличие вентиляционной системы и оборудованная над плитой вытяжка или наличие в окне мощного вентилятора;
  • материал столешницы с уровнем жаропрочности не ниже отметки в 100 °C, а сама поверхность не тоньше 25 мм;
  • если планируется устанавливать панель между двумя шкафами, расстояние между стенками и плитой делают не меньше 15 см;
  • зазор между стеной и плитой должен быть не менее 5 см, а если он меньше, то прокладывается теплоизолирующий материал.

Любое несоответствие в установке оборудования чревато его неправильной работой и возникновением пожароопасной ситуации.

Электрическая панель

Электрические плиты пользуются особой популярностью у пользователей. Они удобные в эксплуатации, долговечные и красивые. В случае их поломки ремонт можно провести своими силами без вызова мастера. Конечно, если нет хотя бы минимальных познаний в области электрики, то лучше предоставить установку и последующий ремонт специалистам.

На задней стенке любой встраиваемой электропанели есть схема, по которой проводят подключение. Если сделать что-то неправильно, это чревато коротким замыканием и некорректной работой конфорок. Некоторые модели оснащены проводом для прямого подключения плиты к щитку. Это освобождает от необходимости проделывать дополнительную электроточку для розетки. Монтаж в таком случае заключается только в подсоединении кабеля к панели, ее установке в проделанное отверстие и герметизации.

Газовая варочная панель

Монтируется газовая плита, встраиваемая в столешницу, самим владельцем оборудования. Но провести подключение и проверить неисправность должен представитель соответствующей службы.

Обычно газовые панели крепятся к столешнице с помощью специальных скоб, которые идут в комплекте. После установки можно подключать кабель электропитания и открывать подачу газа. На этом этапе нужно быть предельно осторожным и учитывать все правила техники безопасности.

Нужно убедиться, что нет утечки. Для этого применяется специальный газовый анализатор или «дедовский» метод. Места соединения панели с трубой смазывают мыльным раствором и открывают газ. Если видно пузырение, значит есть неисправность, которую необходимо устранить.

Правила установки над духовым шкафом

Индукционные панели имеют много преимуществ перед газовыми и электроплитами.

Можно выделить следующие плюсы:

  • поверхность быстро нагревается до определенной температуры;
  • удобно ухаживать и содержать в чистоте;
  • экономия в потреблении электроэнергии;
  • отсутствие открытого огня и слишком высоких температур делает технику безопасной для детей.

Встраивать плиту над духовым шкафом нужно с учетом некоторых тонкостей. Духовка должна быть оснащена системой охлаждения и принудительной вентиляцией.

Столешница, в которую будет монтироваться панель, должна быть идеально ровной. Если пренебречь этим правилом, то, возможно, деформация нарушит нормальную работу техники, и она быстро выйдет из строя.

Правильная установка: этапы

Электрическая панель

Модели с электроподжигом из стеклокерамики радуют удобством. Если сборка хорошая, то изделие не потребует ремонта еще долго. Однако при поломке поверхности отсоединение будет максимально простым. Электроварочную вполне можно снять самостоятельно и отвезти в ремонт.

Приступим к встраиванию. Общий алгоритм:

  • Поставьте электрическую панель на столешницу, переверните и, согласно схеме, подсоедините. Для удобства производители размещают инструкцию на обратной стороне изделия. Подключение требует внимательности — в случае ошибки управление конфорками и температурой нагрева будет невозможным.
  • После этого можно перевернуть панель и монтировать ее в отверстие. Проверьте исправность включения и нагрева. Панель полностью готова к работе.

Процесс установки самостоятельно не является сложным. В особенности для тех, кто когда-либо делал ремонт или выполнял строительные работы. Подробній алгоритм:

  1. Определите размеры. Перед установкой необходимо изучить инструкцию. В ней есть схематическое изображение, где указаны размеры установки и как правильно установить панель. Это ускоряет процесс и минимизирует возможные ошибки при замерах и монтаже.
  2. Замеры можно произвести самостоятельно. Для этого нужно повернуть панель обратной стороной и, используя рулетку, измерить необходимые параметры. Будьте внимательны: глубина установки обуславливается местом монтажа.
  3. Определитесь с отступами. В инструкции указаны минимальные отступы от краев столешницы, поэтому не рекомендуем делать их меньше. Это может стать причиной повреждения края и необходимости его ремонта. Можно только увеличивать размер.
  4. Сделайте разметку на столешнице на базе замеров варочной плиты. Чтобы монтаж был точным и простым, обеспечьте стойкость разметки. Если нарисовать ее мелом, линии будут стираться, а это будет создавать неудобства во время установки. Рекомендуем приклеить полоски бумажного скотча, а уже на него нанести разметку.
  5. Сделайте вырез. На этом этапе нужно просверлить отверстие на месте, где будет начинаться вырез. С помощью электрического лобзика вырежьте по контуру верхнюю часть столешницы. Для ровного среза, используйте острую пилку, предусматривающую мелкие зубья. В идеале рекомендуется применять ручной фрезер, а закругление углов реализовать фрезой. При этом срезы нужно шлифовать. После проделанной процедуры образуются опилки, которые лучше сразу собрать пылесосом.
  6. Примерьте варочную поверхность. Проверьте правильность выреза и примерьте панель. Это позволит убедиться в том, что можно приступать к следующим этапам.

Шаг 1 — Размечаем на столешнице место, где будет находиться варочная панель

Пропиливание отверстия

Для монтажа понадобятся электродрель и электролобзик. Если их нет, то придется приобрести либо взять в аренду, поскольку без них не обойтись.

ВАЖНО! Структура стеклокерамической поверхности довольно хрупкая, поэтому при установке нужно быть максимально аккуратным и внимательным, а также объективно оценить, стоит ли делать монтаж самостоятельно или лучше отдать дело в руки опытных мастеров. Если все-таки решились сделать все своими руками, тогда двигаемся дальше

Покупая варочную панель, будет удобно параллельно делать индивидуальный заказ на изготовление мебели. Можно просто сообщить мебельщикам замеры устройства и они сделают вырез сами. Это самый простой и удобный способ установки (тогда можно сразу переходить к пункту уплотнения/герметизации).

Шаг 2 — Вырезаем отверстие в столешнице Шаг 4 — Размещаем панель на отверстие

Уплотнение и правильная герметизация

Чтобы продлить эксплуатационный период столешницы и защитить ее от преждевременного износа, необходимо использовать силиконовый герметик или нитролак. Такая обработка предотвращает попадание влаги и грязи. Также для этих целей прекрасно подойдет самоклеящийся уплотнитель (уплотнительная лента).

Наклеивается он сверху таким образом, чтобы края встроенной модели ложились на него. Алюминиевая лента — одна из альтернатив герметизации и уплотнения. Это лучший вариант, так как он защищает столешницу от температурных перепадов. Благодаря качественному уплотнителю изделие прослужит долгие годы без ремонта.

Шаг 7 — Подключаем варочную панель к газовой трубе. В зависимости от типа встраиваемой панели, меняется способ подсоединения

Алгоритм подключения панели к однофазным сетям

Данный вариант возможен, если в стену вмурован провод из трёх жил.

Схема по подключению панели к однофазным сетям Источник rolexforum.ru

Чтобы установить панель, требуется осуществить следующие шаги.

  1. Откручиваем отвёрткой пластинку, расположенную позади панели.
  2. Используйте перемычки для соединения первой, второй и третьей клемм. Подключение фазы осуществляется с использованием коричневой, чёрной или белой жилы
  3. Присоединяем жилу синего оттенка к нулям. Это четвёртый и пятый номера.
  4. Кабеля для варочных поверхностей подводятся к защитной клемме (жёлтая).
  5. Затягиваем крепёжные винты.
  6. Требуется проверить надёжность и плотность соединений, и функционирование изделия.

Предварительным этапом подключения стоит проверка технического состояния розеток. При необходимости – провести замену.

Варочная панель и духовка

5. Варочную панель можно встраивать куда угодно

Типичный вопрос покупателя нового кухонного гарнитура: «А в какую тумбу будем встраивать варку?». В любую. Варочная панель встраивается только в столешницу, и без разницы, что там под ней – распашная дверь, выдвижной ящик или вообще ничего. При этом совершенно не обязательно, чтобы духовка располагалась сразу под варкой. Да, это самый популярный вариант зонирования, но только потому, что в среднестатистических небольших кухнях попросту некуда больше вынести духовку, либо для варки остается только одно конкретное место.

Некоторое исключение составляет газовая варочная панель – ее особое устройство, подключение и воздухообмен действительно требуют небольшого пространства под столешницей. Во всех остальных случаях варку можно устанавливать хоть в остров, хоть в выносную барную столешницу.

6. Ставить духовой шкаф рядом с холодильником можно

Нас всех учили, что «горячее» с «холодным» нельзя – пожароопасно. И правда, если у вас на кухне стоит старая добрая «Мечта», то ее жар вполне способен навредить холодильнику. Но современные встраиваемые духовые шкафы оснащены мощной системой вентиляции. Благодаря ей не то что рядом стоящий холодильник, но даже корпус тумбы, в которой стоит духовка, не нагревается. Причем вообще.

Единственный нюанс – открывать духовку нужно осторожно, отойдя в сторону, потому что весь жар пойдет наружу через дверцу. 7

Духовой шкаф на уровне глаз – это круто

7. Духовой шкаф на уровне глаз – это круто

Тренд современных кухонь – вынос духового шкафа в отдельный пенал на уровне груди. Это невероятно удобно. С таким зонированием больше не нужно прыгать на корточках, пытаясь достать из духовки курицу или тортик, нагибаться, чтобы посмотреть за процессом приготовления. Что и говорить про удобство мытья духового шкафа.

Процедура замены варочной поверхности

У пользователей, столкнувшихся с проблемой треснувшего стекла варочной поверхности, возникает множество вопросов, на которые мы готовы ответить:

Куда обратится, чтобы заменить варочную поверхность

Вы увидели трещины или другие повреждения на стеклокерамической поверхности? Не знаете куда обратится? Вам нужна помощь специалистов!

В каждом городе есть специальные сервисные центры, осуществляющие ремонт как крупных, так и мелких бытовых приборов. Это могут быть как специализированные точки от , «Hansa», «MBS», так и универсальные, занимающиеся ремонтом любой техники и работающие с широким спектром неисправностей.

Прежде чем обращаться за помощью той или иной компании, убедитесь, что она занимается ремонтом приборов данного производителя и есть ли у них возможность предоставления оригинальных запчастей.

Стеклокерамическую поверхность для фирменной варочной панели нельзя купить в магазине. Ее можно лишь заказать у производителя.

Как производится замена стекла

Замена треснувшей поверхности производится в несколько этапов:

  • Оформление заявки на проведение ремонта варочной панели. Оставить заявку на вызов специалиста можно и по телефону. Диспетчер озвучит точную дату и время прибытия мастера.
  • Диагностика. Прежде чем приступить к замене стекла, мастер должен провести визуальный осмотр техники и оценить степень повреждений. Доверьтесь специалисту в данном вопросе, ведь нередко бывает так, что в ходе диагностики выявляются еще и скрытые повреждения.
  • Согласование проведения ремонта. После осмотра специалист озвучивает клиенту, какая именно часть панели подлежит замене, уточняет перечень предстоящих работ и озвучивает их стоимость. К следующему этапу переход возможен лишь в том случае, если вы согласитесь с перечнем работ и объявленной ценой.
  • Ремонтные работы. Если причина неисправности действительно в треснутом стекле, то работа по его замене займет 2-3 часа. На первый взгляд, может показаться, что все просто, на самом деле специалисту предстоит кропотливая работа по подбору и замене фирменных запчастей с использованием специальных инструментов. Не владея знаниями и навыками в данной области справиться с ремонтом будет непросто.
  • Тестирование и сдача работы. Конечный этап ремонта – это проверка работоспособности индукционной поверхности и сдача ее клиенту.

Подключение индукционных панелей

Такие плиты экономичны и эффективны. С помощью индукционного блока нагревается только дно кастрюли, а сама поверхность остаётся холодной. Поверхности с данным типом нагрева являются самыми дорогостоящими на рынке.

Индукционная варочная поверхность – стильное и современное устройство на кухне Источник tehnikaportal.ru

Чтобы подключить индукционную варочную панель требуется пройти определённый алгоритм действий.

  • Существуют два вида электрических шнуров. Чтобы подключить плиту, вам нужно купить только тот провод, который приспособлен к проводке вашего жилья.
  • Теперь требуется открыть крышку на задней стороне поверхности. Здесь вы должны найти маленький прямоугольник. Его необходимо демонтировать.
  • Открывая крышку, находим необходимые клеммы. Предварительно монтируем провода в зажимы. Они должны быть надёжно затянуты. Так надёжно удерживается кабель из коробки.
  • Следующий шаг – снятие медной пластины. Индукционная плита старого образца имеет три ядра. Современная модель, может похвастать 4 ядрами. Нейтральный вход находится посередине. Фазовые отверстия расположены по бокам. Клемму заземления можно найти снизу.
  • Требуется установить надёжное соединение между проводами и клеммами. Для их монтажа откручиваем крепления и вставляем конец провода в отверстие. Предварительно подключается заземление. На следующем этапе присоединяется «ноль». Завершающим шагом является подключение фазовых отверстий.

Как подключают индукционные панели Источник mekelektro.ru

  • Медный элемент устанавливается между клеммами фазы.
  • Обязательно осуществить проверку прочности всех соединений.
  • После процесса подключения проверяем работу аппарата, включив его в электросеть.

При подключении на первое место выходит электрический фактор. Поверхность нагревается за считанные секунды, поэтому конфорки могут мгновенно приступать к своим функциям, создавая комфортность пользования

К недостаткам таких панелей можно отнести потребление электроэнергии в больших объёмах. Следовательно, подключение варочной поверхности накладывает определённые требования безопасности при проведении описанных работ.

Подключение к сети

По завершении процесса монтажа можно перейти к подключению электрической части. Чаще всего варочные поверхности поставляются в однофазном варианте, но могут быть и трехфазные, что будет полезно, если три фазы приходят в дом или квартиру. Обычно варочная поверхность имеет встроенный кабель питания. Но если его нет, то потребуется купить его отдельно. Для подключения потребуется провод с маркировкой ПВС 3×4. Каждая жила этого кабеля рассчитана на номинальную постоянную нагрузку в 8 кВт.

Это необходимо для небольшого запаса, что исключит перегревание проводника. Провода зачищаются с двух сторон. С одной монтируется вилка, которая по силе тока должна соответствовать тому, который указан для варочной поверхности. Если этого не соблюсти, тогда она может просто расплавиться. Провод немонолитный, поэтому потребуется обжать жилы наконечниками. Возле клеммника, где будет осуществляться подключение к варочной поверхности обычно наносится разметка.

Латинской буквой L обозначается кабель, по которому приходит фаза, буква N обозначает ноль, может быть и третья буква E, которая обозначает место подключения провода заземления. Чаще всего вместо третьей буквы наносится рисунок, который обозначает заземление

Каждую жилу, которая обжата наконечником важно прочно зафиксировать болтом. От качества контакта будет зависеть срок службы

Если под варочной поверхностью будет производиться установка духового шкафа, тогда для него обязательно необходимо предусмотреть отдельную розетку. Общая мощность потребления поверхности и шкафа в два раза выше допустимой для однофазной розетки.

Меры безопасности при демонтаже нагревательных поверхностей

При снятии варочной поверхности обязательно нужно производить все правильно. Во время этого процесса требуется соблюдать меры безопасности из списка ниже:

  • эксплуатация встраиваемого электрического прибора предусматривает только приготовление и разогрев пищи;
  • запрещается использовать индукционную панель для разморозки и приготовления продуктов упакованных в металлизированные упаковки;
  • защита в полном объем от контакта с токоведущими элементами обеспечивается соблюдением действующих стандартов электробезопасности;
  • если устройство работает неправильно либо работает с отклонениями от заданных параметров заводской инструкцией, обратиться в сервисный центр;
  • если на вашей варочной поверхности появились трещины, сколы, щели, необходимо обесточить устройство во избежание поражения электрическим током;
  • в процессе приготовления пищи, посуда и конфорки сильно нагреваются, необходимо ограничить доступ к устройству маленьких детей и обеспечить полную безопасность в отношении термических и электрических ожогов;
  • категорически запрещено соприкосновение электрического кабеля с варочной поверхностью;
  • не рекомендуется класть на поверхность варочной конструкции любые легковоспламеняющиеся и горючие материалы, это может привести к возгоранию;
  • также запрещено устранять засоры и загрязнения спиртосодержащими жидкостями;
  • запрещается самостоятельный ремонт оборудования либо лицами, не имеющими специальной лицензии на выполнение данного вида работ.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
