Установка водяного полотенцесушителя в ванной своими руками

Схема установки электрического прибора пошагово

При установке электрического полотенцесушителя рекомендуют придерживаться такой последовательности действий:

изначально определяются со способом подключения прибора и местом расположения провода;
если полотенцесушитель подключаться к сети будет через розетку, то требуется проделать специальное отверстие для неё при помощи специальной насадки на дрель;
если установка скрытая, то нужно заняться штроблением стены и укладкой проводов;
после этого этапа требуется подсоединить устройство к электрической сети;
последний этап — закрепление на стену.

Кроме особенностей установки оборудования, которые указаны выше, при монтаже устройства электрического типа стоит учитывать такие нюансы:

минимальное расстояние от пола до оборудования равно 20 см, до стены 30 см, предметы интерьера должны располагаться на расстоянии 75 см и дальше;
запрещено устанавливать оборудование вблизи розетки, например, сразу под ней, рекомендуется соблюдать расстояние 30 см между розеткой и устройством;
подключение конструкции к электросети требует обязательного заземления;
если подключение проводят через розетку, то она должна быть оснащена резиновым уплотнителем и крышкой, которая закрывает контактные отверстия.

Виды кабельного нагревателя

Греющий кабель бывает двух видов:

Резистивный. Обладает низкой стоимостью. Достаточно прост в монтаже. Обычно применяется в быту для обогрева труб диаметром до 40 мм и для оснащения системы тёплого пола. Принцип работы этого элемента заключается в укладке специальных датчиков и провода по всей длине трубопровода. Датчики реагируют на любые изменения температуры и периодически подключают и отключают систему обогрева.

Укладывать провод можно спиральным и ленточным способом. При помощи алюминиевой ленты он крепится к трубам. Во время монтажа ни в коем случае нельзя допускать его чрезмерного натяжения. Для равномерного распределения тепла можно обмотать провода и трубы алюминиевой фольгой. Также нужна надёжная система теплоизоляции. Для теплоизоляции подойдёт минеральная вата.

Саморегулирующийся. Используется для обогрева труб диаметром больше 40 мм, ёмкостей, кровли, электрощитов, водостоков и прочего. Этот греющий провод представляет собой 2 изолированных проводника находящихся в полимере, который, под воздействием перепада температуры, изменяет сопротивление. Это значит что при снижении температуры воздуха сопротивление полимера снижается и сила тока увеличивается, что приводит к увеличению производимого тепла. При этом не нужны никакие регуляторы температуры и электронные датчики.

Если температура воздуха поднимается, то этот процесс идёт в обратном направлении. Саморегулирующийся греющий кабель имеет длительный срок службы. Экономичность и безопасность кабеля обеспечивается надёжной изоляцией.

Преимущества саморегулирующихся кабелей

У саморегулирующегося кабеля более высокая устойчивость к скачкам напряжения. В случае если напряжение повышено длительное, время кабель не сгорит.
Саморегулирующийся кабель можно резать на куски нужного размера. А вот у резистивных фиксированная длина.

Подключение змеевика — отличный вариант

Установка полотенцесушителя в ванной берет начало с закрепления кронштейнов. Кронштейны имеются в комплекте. Крепление полотенцесушителя к стене выполняют, приложив его к вертикальной поверхности и сделав отметки для отверстий под кронштейны. Устройство выравнивают с применением строительного уровня. Для этого потребуется как минимум два человека. Установка полотенцесушителя в ванной своими руками требует определенных навыков. Самый популярный это водяной полотенцесушитель.

Отверстия в сене выполняют инструментом, подходящем для отделки помещения. В подготовленные отверстия устанавливают дюбеля из пластика. Элемент приставляется к стене и закрепляется на ней. Для этого используют отвертку или шуруповерт. В качестве крепежных элементов применяют шурупы.

Полотенцесушитель подключают к стояку через вентили в перемычке. Для этого применяются фитинги. Фитинги для подключения бывают двух видов: прямые и угловые.

Крепление затягивают аккуратно, предотвращая повреждение резьбы. В качестве уплотнителя применяется: сантехнический лен, ФУМ-лента или герметик.

После завершения подключения проверяют герметичность соединений. Для этого прощупывают слабые места на наличие капель и протечек после плавного открытия всех кранов и заполнения устройства водой.

Существует регламентированное расстояние от труб устройства до отделочного слоя вертикальной поверхности. Оно составляет:

для изделий, имеющих диаметр < 50 мм — > 50 мм;
для изделий диаметром < 23 мм — > 35 мм.

ПОСМОТРЕТЬ ВИДЕО

Выполнение работ поэтапно с соблюдением технологии позволит избежать протечек и будущих ремонтов. Домашний мастер сэкономит деньги и время на ожидание работников коммунальных служб, если решится провести установку самостоятельно. Установка полотенцесушителя своими руками — это просто!

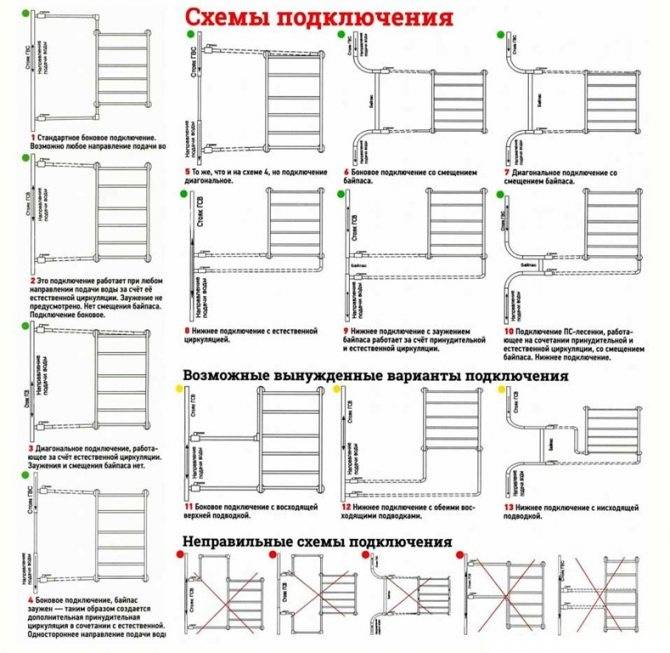

Варианты схем подключения

Одна из самых простых схем – когда устройство является частью стояка горячего водоснабжения. Поток и его направленность никак не влияют на функционирование полотенцесушителя. Эта система проста, надежна и позволяет легко заменить старый прибор. Стояк при монтаже часто скрывают в декоративном коробе.

При такой схеме целесообразнее использовать перемычку (байпас), которая объединяет стояк и полотенцесушитель. Установка запорного элемента на байпас также недопустима.

Можно рассмотреть и следующие схемы:

Диагональное или боковое подключение. Это наиболее часто используемый и надежный вариант. Система хороша при лестничном типе устройства с подачей воды с верхней части вниз. Не требуется никакой байпас, и зависимость от напора воды полностью отсутствует

Устанавливая прибор по такой схеме, важно соблюдать некоторые условия:
нижняя точка контакта со стояком должна располагаться ниже патрубка, который подключается к полотенцесушителю;

в системе не должно содержаться изгибов – это портит циркуляцию воды;

главное, чтобы диаметр труб был не меньше ДУ 20:25 (полипропилен) и 0,75 дюйма (сталь);
допустимая удаленность от стояка ППР материала – 4,5 метра;
для удачной эксплуатации необходимо наложить на трубы термоизоляционный материал.

Диагональное подключение по эффективности ничем не отличается от бокового. Лишь расход труб идет больше, и процесс установки наиболее трудозатратный.

Боковое подключение со смещенным байпасом. Схема рациональна при сохранении старых отводных частей стояка при бывшей в употреблении петлеобразной модели полотенцесушителя. Менять стояк при этом необязательно. Достаточно просто вмонтировать байпас. Направление воды также должно идти сверху.

Подключение снизу. Многие приборы рассчитаны именно на это крепление. Система позволяет скрыть трубы с помощью аксессуаров. Этот способ менее эффективен, чем предыдущие.

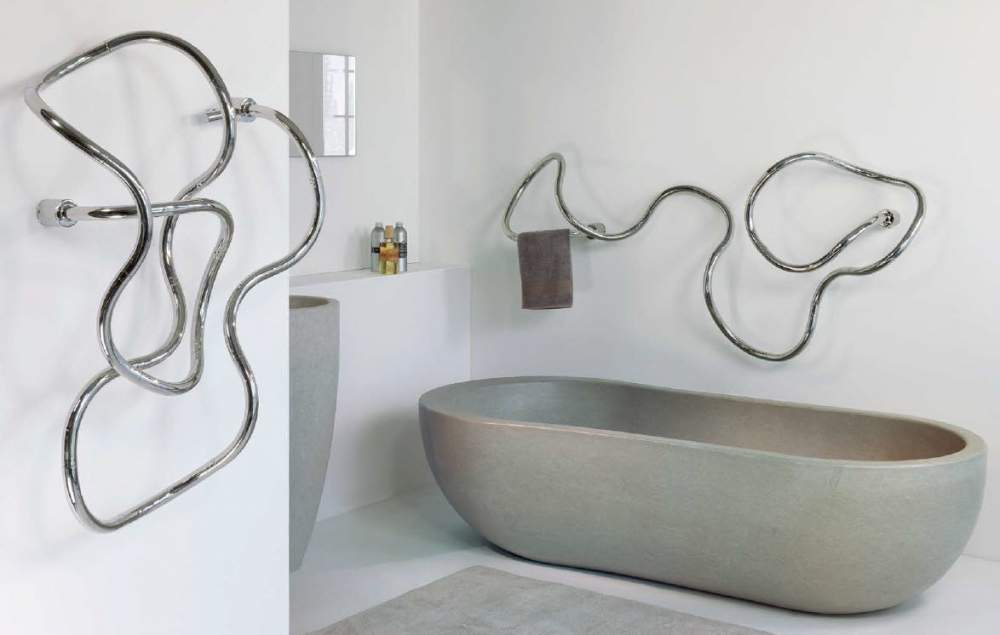

При моделях усложненной формы важно учитывать особенности их конструкции. Определить, в каком направлении лучше потечет вода, и только после устанавливать

Установка перемычки (байпаса) и шаровых кранов

Перемычка – это Ваша палочка–выручалочка для непредвиденных ситуаций. Ее установка не обязательна, но крайне желательна.

Представьте себе, что в местах соединения полотенцесушителя появилась течь, которая с каждой минутой становится все интенсивней. Звонить в аварийную службу и ждать не меньше часа их приезда? Или Вам понадобилось заменить полотенцесушитель. Опять бежать в Управляющую Компанию и ждать, когда отключат в стояке горячую воду?

Чтобы не зависеть от таких ситуаций и устанавливают перемычку. Она представляет собой обыкновенную (в нашем случае полипропиленовую) трубу. Для ее установки на концы полотенцесушителя монтируют шаровые краны, которые при необходимости перекрывают поток воды через него. С установленной перемычкой циркуляция воды в стояке не прекращается даже в случае отключения полотенцесушителя.

Для удаления воздуха из системы рекомендуется устанавливать дополнительный шаровой кран в саму перемычку. Это поможет обеспечить беспрепятственную циркуляцию горячей воды в полотенцесушителе.

Варианты технических решений

Монтаж полотенцесушителя в частном доме может проводиться несколькими способами – врезка к основной системе отопления, установка на отдельный контур или подключение к горячему водоснабжению. Каждый вариант имеет свои преимущества и недостатки.

Полотенцесушитель на отдельном контуре отопления

Такой вариант установки подходит для любой модели водяных полотенцесушителей. Устройство подключается на отдельном закрытом контуре вместе с насосной группой.

Преимуществом использования такого способа монтажа является:

обеспечение обогрева ванной комнаты без применения радиаторов;
удобное использование независимо от времени года;
возможность установки любой конструкции водяного полотенцесушителя, что позволяет воплотить любые дизайнерские решения.

Полотенцесушитель на отдельном контуре отопления

К недостаткам подключения устройства для сушки полотенец к отдельной отопительной ветке часто относят сложность монтажных работ. Для установки устройства требуется дополнительное оборудование, которое включает насос, отдельный коллекторный отвод и автоматику.

Подключение конструкции к контуру основного отопления

Такой способ подсоединения полотенцесушителя к отопительной системе менее затратный. Но для удобного использования устройства рекомендуется дополнительная установка ограничителя температуры. Это обусловлено сильным нагревом теплоносителя в подающем контуре, что часто становится причиной дискомфорта при прикасании к сушке руками.

Применение варианта подключения полотенцесушителя к основному отопительному контуру имеет свои достоинства:

возможность использования устройства в качестве основного обогрева ванной комнаты;
невысокие затраты монтажа;
применение для любых моделей с жидким теплоносителем.

Недостатком такой установки считается отключение приспособления на летний период вместе с отопительной системой.

Подключение на горячую воду

Такой тип установки предполагает подсоединение полотенцесушителя к центральному ГВС. Вариант достаточно экономичный, так как не требует монтажа дополнительных приборов и успешно используется в квартирах.

К преимуществам данного типа подключения можно отнести:

бесперебойное использование при круглогодичной подаче горячей воды;
простота монтажных работ, отсутствие дополнительных затрат.

Подсоединение полотенцесушителя на горячую воду имеет свои недостатки:

для установки допускается использование только определенных моделей сушек, изготовленных из нержавейки стандартной формы;
ограниченная возможность использования в качестве основного обогрева ванной комнаты.

Мощность моделей сушек, которые предназначены для подключения к ГВС, составляет не более 200 ватт, поэтому установка в помещении без батарей отопления или теплого пола нецелесообразна.

Установка и подключение нового полотенцесушителя

Как подключить водяной полотенцесушитель к горячему водоснабжению, регламентировано в СНиП 2-04-01-85. Если интересно, этот СНиП можно легко найти в Интернете.

Процесс установки полотенцесушителя в ванной комнате и подсоединение его к пластиковым трубам довольно прост. Их концы соединяют с помощью сварочного устройства полипропиленовой трубой.

При монтаже полотенцесушителя необходимо выдержать уклон подводящей трубы, который должен быть сделан по направлению движения горячей воды. Он находится в диапазоне 5-10 мм на протяжении всей подводки. Через полотенцесушитель вода должна проходить сверху вниз, поэтому подающий стояк следует подключать в верхний раструб полотенцесушителя.

Регламентированы также предельные расстояния, которые должны выдерживаться между полотенцесушителем и облицованной или оштукатуренной поверхностью стены. Они составляют:

35 мм – для труб диаметром не более 23 мм;
50 мм – для труб диаметром более 23 мм.

Для того чтобы не подвергать стены излишним нагрузкам из-за температурных деформаций нагретых подводящих труб, всю систему закрепляют не жестко, а на поддерживающих кронштейнах.

После завершения работ необходимо проверить все соединения – они должны быть абсолютно сухими.

Установка нового оборудования

Как только все подготовительные процессы будут полностью реализованы, можно приступать к непосредственному подключению и креплению нового оборудования. Основные особенности установки:

заблаговременно нанести на стену разметку;
кронштейны, предназначенные для крепления полотенцесушителя, присоединяются к стене помещения;
в полученные отверстия вставляют дюбеля из пластика, после чего сантехнический прибор приставляется к стене;
осуществляется его крепление, для чего используются шурупы, закручиваемые с помощью отвертки или шуруповерта;
подключается змеевик к стояку горячего водоснабжения, он подключается к вентилям, имеющимся на перемычке, а для этого используются фитинги, причем они могут быть угловыми или прямыми, а выбор зависит от типа самого прибора;
все резьбовые соединения уплотняются, причем для этого можно пользоваться специальными герметичными средствами или стандартной льняной подмоткой;
после подключения оборудования к стояку, соединяется полотенцесушитель с водопроводом, для чего используются специальные фитинги;
проверяется герметичность и надежность всех креплений труб, для чего проверяются швы, а при обнаружении протечек непременно вновь уплотняются эти места;

Краны открывать нужно плавно для заполнения прибора водой, если это сделать резко, то велика вероятность возникновения гидравлического удара.

Пошаговая инструкция

Если ознакомиться с пошаговой инструкцией, то можно будет понять, как установить полотенцесушитель своими руками.

1. В многоквартирном доме вначале необходимо сообщить в ЖЭК о том, чтобы была перекрыта горячая вода в подъезде.

2. На стояке устанавливается байпас, имеющий 3 вентиля, — это позволит менять или ремонтировать полотенцесушитель без отключения подачи общей горячей воды.

3. К стене крепятся кронштейны, в которых закрепляется полотенцесушитель.

4. Данное устройство подсоединяется к вентилям на байпасе; подсоединение происходит либо при помощи втулок, или же через специальные фитинги. При подсоединении необходимо не забывать про уплотнительные прокладки.

5. Чтобы не возник гидроудар в водопроводе, краны следует открывать помедленнее, чтобы полотенцесушитель постепенно наполнился горячей водой.

Особенности монтажа электрической сушки

Процедуру подключения змеевика электрического типа следует рассмотреть отдельно. В данном случае важнейшим этапом этой процедуры является правильное подключение к электросети, благодаря чему риск воспламенения или короткого замыкания будет минимальным. По этой причине приведенные ниже действия обязательны:

заземление змеевика;
его подключение через специальный прибор защитного отключения, который в быту называют просто «автоматом».

А если планируется подсоединение изделия к розетке, которая расположена прямо в ванной комнате, то она (розетка) обязательно должна быть с влагозащитным корпусом. Проще говоря, ее следует утопить в стену, а оставшееся снаружи отверстие должно закрываться при помощи специального изоляционного колпачка.

Если вы внимательно прочли информацию, которая была приведена в данной статье, то установка полотенцесушителя в ванной своими руками не вызовет никаких трудностей.

Как сделать своими руками?

Для создания сушилки этого типа потребуется иметь под рукой ряд материалов и инструментов:

трубы из полипропилена;
перемычки или соединительные муфты, что также делаются из полипропилена;
нож, которым будут резаться трубы;
крепления для установки системы;
набор ключей;
болгарка;
сверла;
маркер;
пара-тройка шаровых кранов;
сварка для работы с полипропиленом.

При подборе труб нужно принимать в расчет размер змеевика. Он должен совпадать с посадочными местами разводки. Обычно применяются трубы, имеющие диаметр в диапазоне 15-25 миллиметров. Кроме того, если был выбран комбинированный или электрический вариант, то следует еще и подготовить ТЭНы на 110 Ватт с внешней полудюймовой резьбой и контур.

Собирается данная конструкция по следующему алгоритму.

Сначала требуется определиться с конфигурацией. Во избежание аварийных ситуаций лучше будет сначала создать чертеж желаемой конструкции. При его создании следует принимать в расчет размеры помещения ванной, а также тип подсоединения к системе полотенцесушителя.
Если было решено использовать диагональный или боковой вариант, то подача будет осуществляться сверху. Следует учитывать, что диаметр трубы должен иметь такой же размер, как и узлы. Данная методика основывается на так называемой естественной циркуляции. При малейшем сужении система будет работать нестабильно и рано или поздно попросту выйдет из строя.
Если было подобрано нижнее подключение, то здесь будет применяться принудительная циркуляция. Благодаря такому механизму горячая жидкость распределяется на стояке максимально равномерно. Кстати, в этом случае нельзя будет обойтись без крана Маевского. Именно он требуется для устранения пробок из воздуха.
Применяя рулетку, отмериваем требуемую длину всех составляющих частей, после чего наносим необходимые метки при помощи маркера. После этого разрезаем трубы на нужные части при помощи болгарки. Затем осуществляем зачистку и полируем заготовки при помощи фетровых и шлифовальных кругов.
К краям привариваются отводы. После этого требуется соединить детали одна с другой по схеме. Причем соединение должно быть максимально крепким. Швы должны быть отшлифованы таким образом, чтобы сварочные рубцы не выпирали над остальными конструкционными элементами.
В герметичности конструкции можно убедиться при помощи воздуха и воды. После этого требуется установить крепление. Также проверяем длину свободных элементов и при необходимости подрезаем их.
Еще раз нужно отшлифовать швы и удостовериться, что все соединения сделаны качественно.

Сварка труб

Как выполнить сварку труб пошагово

Вначале составьте для себя схему с обязательным учетом размеров участков, расположением отводов, тройников и кранов. Руководствоваться ею будет очень удобно для экономии материалов и точности сборки. Вдобавок, схема позволит сократить количество спаек на весу.

Нарежьте посредством трубореза или кусачек участки необходимой длины, а затем нанесите фаску фаскоснимателем на концах. По стандарту фаска имеет длину 2-3 мм и уклон в 15 градусов. Не забывайте зачищать все срезанные края труб от крошки, заусенцев для более надежной сварки.

Для надежного соединения муфт с торцами труб необходимо разогреть паяльник до 260 градусов, а затем поместить все элементы в гнезда насадок. Муфта надевается на штырь с одной стороны. Труба при этом вставляется в гильзу с другой стороны. Общее время нагрева определяется диаметром элемента, а также толщиной его стенок. Время нормируется международными стандартами. Его можно узнать из специальных таблиц. Самостоятельно узнать готовность для спайки тоже можно. Надо прокрутить элемент на поверхности нагрева: при необходимом нагреве муфта или труба будет очень плавно проворачиваться и легко сниматься с насадки.

Процесс пайки пластиковых труб

Разогретые трубу с муфтой следует соединять сразу после снятия с паяльника. Старайтесь при этом выставить их ровно относительно друг друга. Вжимайте до упора, однако на силу давить не надо. У вас есть около 5 секунд после соединения, чтобы отрегулировать положение сопрягаемых элементов. Далее они уже прочно схватятся.

Замена полотенцесушителя в ванной комнате

В ванных комнатах всех квартир имеется специальное оборудование, которое называется полотенцесушитель. Установка полотенцесушителя или его замена представляют собой технологический процесс, который может быть выполнен своими руками. Конечно, для этого необходимо иметь определённые навыки сантехнических работ.

Самостоятельное подключение водного полотенцесушителя позволит сэкономить средства из семейного бюджета и разместить эту систему именно там, где вам удобно. В рамках данной статьи, будет рассказано о типах современных полотенцесушителей и о практической замене старой сушилки на современную конструкцию.

Простая установка полотенцесушителя: инструкция для каждого

Если у вас в наличии уже была ранее такая конструкция, то останется только понять, как заменить полотенцесушитель в ванной своими руками, при этом вовсе не наделав ошибок, не затопив соседей, а также не лишив их возможности пользоваться благами цивилизации, в виде текущей прямиком из-под крана, горячей водой. Причем при стандартном «советском» варианте вообще не должно возникнуть вопросов, нужно подобрать подобную конструкцию, и применив эксцентрики, закрепить ее, запитав от водопроводных труб.

Однако бывает так, что все эти коммуникации решают спрятать в толще стены, например, за листами гипсокартона. Стоит понимать, что о свободном доступе к сопряжениям, например, во время протечки или любой иной экстренной ситуации, тут придется вовсе не сладко. Потому прежде, как подключить полотенцесушитель в ванной, нужно обязательно приобрести все необходимое, к примеру, специальные гайки, муфты, ленту для труб, а также еще и пристально следить, чтобы сразу же не возникло никаких протечек. Просто подумайте о том, что при возникновении каких-либо проблем, вам придется потом разрушить половину стены, и желание сделать работу тяп-ляп точно пропадет и больше не вернется.

Установка и подключение нового полотенцесушителя

35 мм – для труб диаметром не более 23 мм;
50 мм – для труб диаметром более 23 мм.

После завершения работ необходимо проверить все соединения – они должны быть абсолютно сухими.

Основные моменты

В системе допускается использование только тех компонентов, которые выполнены из одного и того же металла.
В противном случае неизбежно случится электролитическая коррозия.
Чтобы этого не произошло, для уплотнения соединений применяют только тефлоновые прокладки.
Если вы хотите, чтобы полотенцесушитель работал круглый год, его нужно подсоединять к системе горячего водоснабжения.
Подключая модель типа «лесенка», лучше использовать метод бокового подключения.
При этом необходимо соблюдать межосевую дистанцию – 50 см.
Желаете присоединить отопительный прибор к системе отопления?
Для этих целей подойдет комбинированная модель.

Стоит знать! Со стояком устройство нужно связать посредством «американок».

Важный момент! При проведении установочных работ все стыковочные узлы необходимо тщательно изолировать. Если вы решите трубу «утопить» в стену, то впоследствии устранять протечки будет невероятно сложно.

Как сделать монтаж полотенцесушителя в новостройке своими руками, посмотрите в видеоролике.

Разновидности полотенцесушителей

Предлагаю для начала немного структурировать в голове то разнообразие, которое предлагает нам современный рынок. Полотенцесушители могут быть в виде змейки и лесенки, с навесными перекладинами и без них — вариантов внешнего вида множество, вы можете выбрать из них тот, который максимально соответствует вашему вкусу и потребностям всей семьи.

А вот по типу подключения это оборудование делится всего на три вида:

электрический. По сути, это обычный обогреватель, который вешается на стену. Никакой процедуры установки он не требует. Весь монтаж заключается в фиксации крепежей на стене, подвешивании на них обогревателя и включении его в розетку

Единственное, чему следует уделить повышенное внимание — это безопасность. Все-таки электрический прибор в условиях повышенной влажности всегда является источником риска для жизни и здоровья

Поэтому необходимо следить за исправностью прибора, а также изначально убедиться в наличии заземления либо сделать его самостоятельно. Подробную информацию о данной процедуре вы можете найти в других статьях на нашем портале,

водяной. Такой прибор подключается к трубам горячего водоснабжения, за счет чего и происходит его нагрев. Монтаж такого оборудования для многих является настоящей проблемой, поэтому в сегодняшней статье речь будет идти именно о нем,
комбинированный. Подобное оборудование может питаться как от водопровода, так и от электрической сети. Но его подключение к трубам горячего водоснабжения происходит точно так же, как и у водяных разновидностей, поэтому рассматривать комбинированную разновидность отдельно не имеет смысла.

Не меньшим разнообразием отличаются и фитинги. Говоря проще, это различные крепежные элементы, которые служат для фиксации полотенцесушителя на стене, выполняя при этом некоторые дополнительные функции.

Например, существуют следующие виды деталей:

селекционные удлинители — помогают изменять расстояние между оборудованием и стеной,
полимерная подмотка — дает возможность избежать появления люфта в местах регулировочных стыков,
тройник — необходим для формирования разветвлений,
угловой кран — с его помощью трубчатый радиатор подключается к центральному отоплению,
«американка» — этот фитинг значительно облегчает процедуру демонтажа оборудования.

Это далеко не полный список разновидностей. Чтобы в них не запутаться, лучше всего приобретать полотенцесушитель в полной комплектации, куда входят все необходимые для конкретного случая фитинги.
