Инструкция по монтажу настенного кондиционера самостоятельно

Что потребуется для самостоятельного монтажа

Основное, что потребуется для самостоятельного монтажа сплит-системы – это инструменты и материалы. Специалисты не просто так устанавливают большую стоимость за установку кондиционера, ведь оборудование стоит дорого. Не стоит забывать и о необходимости его армотизации.

Инструменты для установки

• Перфоратор (инструмент для создания отверстия в стене, через которое прокладываются коммуникацию и соединяются блоки сплит-системы);
• Дрель и сверла разного диаметра, которые понадобятся для установки основы (крепежа) для кондиционера;
• Развальцовщик медных труб, с помощью которого производится деформация трубы под необходимый диаметр;
• Труборез, с помощью которого осуществляется резка медных труб;
• Риммер или обычный напильник, которые нужны для зачистки труб и удаления заусенец.

Электроинструмент

Без электроинструмента установка кондиционера своими руками просто невозможна. Речи не идёт о каких-либо специализированных решениях:

• перфоратор;
• «болгарка»;
• дрель.

Перфоратор выбирают мощный, чтобы он без проблем проделывал сквозное отверстие в стене, через которое прокладывается магистраль между внутренним и наружным блоками. Маломощными комбинированными электродрелями, где предусмотрена лишь функция перфоратора, в данном случае не обойтись. Они не в состоянии просверлить кирпичную кладку.

Без мощного перфоратора кондиционер не установить

Перед тем как установить кондиционер самостоятельно, следует удостовериться в наличии всего необходимого инструментария.

Измерительный инструмент

Монтаж оконного кондиционера осуществляется с обязательным контролем горизонтального уровня. Можно воспользоваться маркерами, разметочными карандашами, строительным или лазерным уровнем. Понадобится и ряд дополнительного оборудования. Кондиционеры с установкой невозможно надёжно и качественно зафиксировать без дополнительных технических средств.

Специализированное оборудование

Специализированный инструментарий необходим для качественного и эффективного функционирования климатического оборудования. Инструменты для пайки медных труб, пылесос промышленного типа и вакуумный насос.

1. Приборы для соединения медных труб. Речь идёт о низкотемпературной сварке. Осуществляется она при помощи специального припоя и газовой горелки. Для их обрезки используется труборез. От обычной ножовки для резки металла лучше отказаться, поскольку мелкая стружка непременно останется в магистрали, что чревато поломкой климатического устройства. Для удаления фаски используют риммер, вальцовку. Магистральные повороты формируют трубогибом.
2. Промышленный пылесос используют для всасывания пыли и мелкого мусора. Они ни при каких обстоятельствах не должны попадать внутрь прибора.
3. Вакуумный насос. Агрегат высушивает магистраль. Если соблюдать правила монтажа, то данная процедура — обязательная, без неё эффективность кондиционера будет номинальной.

Перечисленное оборудование для установки – базовое. Не обойтись и без дополнительных расходных материалов – пассатижей, гипсокартона, стремянки, ножниц по металлу, отвёрток. Точный перечень определяет хозяин с учётом конкретных условий.

1. Медные бесшовные трубы исключительно для кондиционеров. Есть разница между такими и водопроводными трубами. Для сплит-систем используются мягкие трубы, которые удачно позволяют создать хорошую герметизацию. По диаметру этот материал делится на большой и средний размер. Необходимая длина должна быть на 20 см больше, чем длина коммуникации;
2. Кабель для соединения блоков сплит-системы. Зачастую используют 4-жильный провод с толщиной сечения 2-2,5 квадратных миллиметра. Длина кабеля должна соответствовать длине коммуникации или быть немного больше;
3. Дренажная трубка – спиралеобразный пластиковый шланг;
4. Утеплитель для труб из каучука;
5. Кронштейны для крепления наружного блока. Размеры зависят от габаритов блока и несущей способности стены;
6. Крепеж (дюбеля, анкера, болты, шурупы и т.д.);
7. Пластиковый короб для того, чтобы спрятать коммуникации в конце установки сплит-системы.

Преимущества для клиентов компании

В стоимость установки кондиционера могут входить монтажные работы, услуги промышленного альпиниста (при установке на верхних этажах). Возможна установка кондиционера бесплатно по согласованию с менеджером компании.

заказать дешевую установку кондиционеров в Москве и Московской области вы можете на сайте компании CLI.RU. Заказать монтажные работы в нашей компании можно:

• более 17 лет существования компании на рынке климатического оборудования;
• возможность срочного монтажа климатической системы;
• полный комплекс монтажных работ (под ключ);
• возможность установки климатического оборудования в два этапа с оформлением договорных отношений;
• лояльное ценообразование, гибкая система скидок, подарки постоянным клиентам;
• бесплатная доставка по Москве или по выгодной цене в другие регионы России;
• гарантия на монтажные работы более 15 лет!

Специалисты компании с опытом работы более 17 лет качественно и профессионально установят кондиционер, наладят работу системы и протестируют ее. С CLI.RU возможен благоприятный и комфортный климат в вашем офисе, доме, квартире

От правильного и качественного монтажа зависит правильная работа системы кондиционирования в помещениях различного назначения. Сплит-система (мультисплит, канальная, кассетная, настенная) требует тщательного выбора места установки агрегатов исходя из технических требований.

Как это работает

СКВ состоит из двух частей – это компрессор, который обычно ставят на улице под окном и внутреннего блока, который подаёт холодный воздух в комнату. В компрессоре находится фреон, который этот воздух и охлаждает – этот воздух поступает с улицы (приточная система). Помимо охлаждения во внутреннем блоке находится соленоид, который также может нагнетать горячий воздух.

Наружный блок

Наружный блок крепится на кронштейнах

Наружный блок располагается на открытом пространстве – фасад дома, открытый балкон, крыша. В офисных зданиях наружный блок могут закрепить на лестничном марше, в вестибюле или в коридоре. Эти два блока соединены между собой трубой для фреона, а также трубкой для стока конденсата. Также там есть компрессор, четырёхходовой клапан, ресивер, вентилятор и система управления зимним коллектором, который приводится в движение конденсаторным электродвигателем. Четырёхходовой клапан подключается от внутреннего блока через силовой кабель, идущий от блока в квартире. На наружном блоке также находится компрессор, который убирает шум в помещении. Внутренний блок слегка шумит – это 24-25 дБ и это некоторым людям мешает.

Блок в квартире

Блок в квартире, закреплённый к стене

Внутренний блок может располагаться в любой части помещения – потолок, стены, пол (это зависит от типа СКВ). Система управляется дистанционная (пульт) прилагается обязательно. Современные кондиционеры снабжены фильтром для очистки воздуха от дыма и/или пыли. Подогрев и охлаждение помещения варьируется в диапазоне от 10 до 30⁰C. На дисплее пульта есть информация, по которой можно отрегулировать систему в нужном режиме – это температура воздуха, три степени силы нагнетания и турборежим. Для бытового использования применяют настенные варианты, а напольные и потолочные в офисах, на предприятиях, в местах общественного пользования.

Электроника этого блока управляет всеми параметрами:

1. Позволяет управлять при помощи пульта, фиксирует нужную температуру и нагнетание воздушного потока.
2. Фиксирует температура воздуха, который поступает в испаритель и замеряет температуру воздуха в комнате.
3. При достижении заданной температуры в комнате компрессор отключается, а включается тогда, когда предельно допустимые условия меняются на 3-5⁰C.
4. Температура поддерживается регулировкой вращения вентилятора во внутреннем блоке, а также вращением компрессора. Если испаритель выключен, образуется большое количество конденсата в тех узлах, которые на это не рассчитаны. Это может вызвать затекание воды через внутренний блок в помещение.
5. Пультом обеспечивается управление языком (жалюзи), что придаёт направление воздушному потоку.
6. Предотвращает преждевременный запуск.
7. Контролирует температуру блока на улице.
8. Следит за таймером, который можно установить на определённое время.

Обогрев помещения

Современные кондиционеры могут греть воздух, который входит в помещение. Это происходит при переключении четырхходового клапана, который меняет направление подачи воздуха. Он управляется соленоидом при напряжении 220 V, которое поступает изнутри. При функции обогрева на наружном блоке образуется много конденсата, который нужно отводить. Не следует обогревать дом СКВ при отрицательной температуре на улице – это может привести к обмерзанию и разморозке, что равносильно поломке. Лучше пользоваться обогревом при температуре выше 0⁰С.

Комплект кондиционера и оборудование для установки

Монтаж внешнего блока кондиционера

Установка прибора собственным трудом — это работа, в которой есть много мелочей, если их упускать, то оно приводит к износу оборудования. Но если вы решились установить его без помощи профессионалов, то советуем придерживаться инструкции, указанной ниже.

В комплект электро-кондиционера входят такие компоненты:

Наружный блок

Внутренний блок

Металлическая рамка

Гайки, саморезы с дюбелями (для крепления рамки)

Дренажные трубки

Пульт для управления аппаратом

При самостоятельной установке механизма требуется дополнение стандартной комплектации. Они состоят из таких компонентов:

• электро-кабели. Чаще всего используют четырех жильные кабели с длиной около 30 см
• кронштейны, для монтажа наружной модели
• Медные трубки с заглушками. Длина трубки соответствует длине трассы
• термоизоляция. Его длина равна длине трассы * 2
• армированный скотч

Медные фитинги для кондиционирования

Если прибор уже куплет, стоит выбрать место для установки. Учитываем такие факторы:

• требования аппарата
• максимальная длинна и ширина боковых частей
• установка наружной части. Не на все здания можно вешать наружный блок. Если некуда его прикрепить, то обычно ставят на балкон

Инструменты и оборудование для работы

Оборудование для установки:

• Перфоратор с буром (длина 45 мм)
• Насос вакуумный
• Коллектор

Набор трубочных изделий, для крепления

Набор труб:

• 2 медные трубы; диаметр одной 6,35мм, другой9,52мм
• Изоляция
• Шланг для дренажа
• Электропроводка
• Кронштейн для крепления

Боярышник: описание, его полезные свойства и противопоказания, отвары и настойки (20 рецептов), заготовки на зиму

Кратко о принципе работы оборудования

Современные устройства для поддержания оптимального микроклимата в помещении помогут сделать жизнь более комфортной, а также защитят организм от вредного внешнего воздействия.

Климатическое оборудование разделяют по сфере использования – на промышленное, полупромышленное и бытовое. В зависимости от типа установки различают стационарные и мобильные модели.

В зависимости от типа конструкции кондиционеры бывают напольно-полочные, настенные, напольные, кассетные, колонные, канальные, оконные.

Принцип их действия основан на изменении агрегатного состояния фреона в зависимости от давления и температуры в замкнутой системе. Устройства самостоятельно не производят тепло и холод, а лишь переносят его, в зависимости от выбранного режима, – из помещения на улицу или наоборот.

Важно не только правильно установить и подключить климатическое оборудование, но и эксплуатировать его согласно рекомендаций производителя. В числе которых предельно допустимая температура окружающей среды для работы кондиционера, а также обязательное техническое обслуживание, включающее регулярную чистку

Как работает кондиционер

Установка кондиционера — дело сложное. Чтобы не напортачить, нужно точно знать, что для чего делается. Поэтому напомним вкратце принцип работы кондиционера:

• В испаритель через узкое отверстие — фильеру, или сопло- под давлением поступает хладоагент: легкокипящая жидкость с большой теплотой испарения. В камере испарителя хладоагент, расширяясь, вскипает, испаряется и поглощает много тепла..
• На радиаторе испарителя при этом образуется водный конденсат (падает роса). Конденсат стекает в резервуар, а из него по дренажной трубке — наружу.
• Компрессор, устроенный по принципу вакуумного насоса, непрерывно откачивает пары хладоагента из камеры испарителя. От повышения давления за насосом хладоагент нагревается и переходит в сверхкритическое состояние: не газ и не жидкость, что-то вроде очень плотного тумана.
• Далее хладоагент поступает в конденсационную камеру, также снабженную радиатором, который обдувается вентилятором. Его температура падает ниже критической, и хладоагент конденсируется в жидкость.
• Жидкий хладоагент через фильеру вдувается в испаритель; рабочий цикл повторяется.

Порядок монтажа и особенности проведения работ

Монтаж сплит-системы своими руками состоит из установки блоков и прокладки всех необходимых коммуникаций

Важно придерживаться инструкции от производителя оборудования, ведь каждая модель имеет свои особенности, которые влияют на способ и место установки

Монтаж внутреннего и наружного блока

Установка внутреннего блока начинается с выбора места. Следует убедиться, что в местах крепления не проходят электрические коммуникации и трубы водопровода.

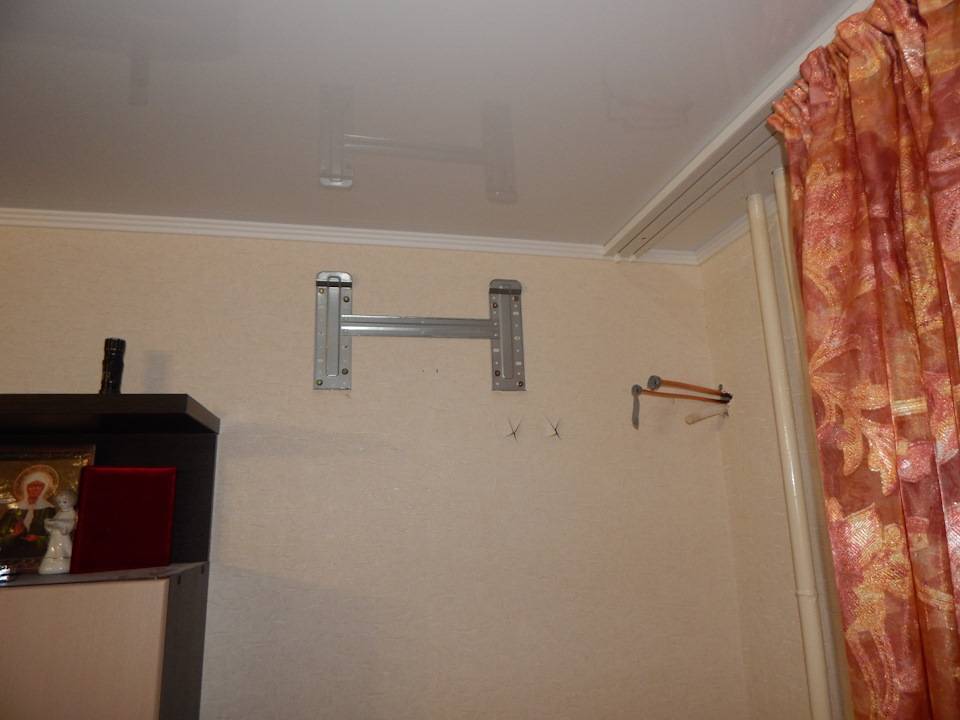

Прежде всего, крепиться пластина, на которую затем надевается сам блок. Необходимо выполнить обязательное условие, горизонтальный уровень пластины сплит-системы должен быть идеальным.

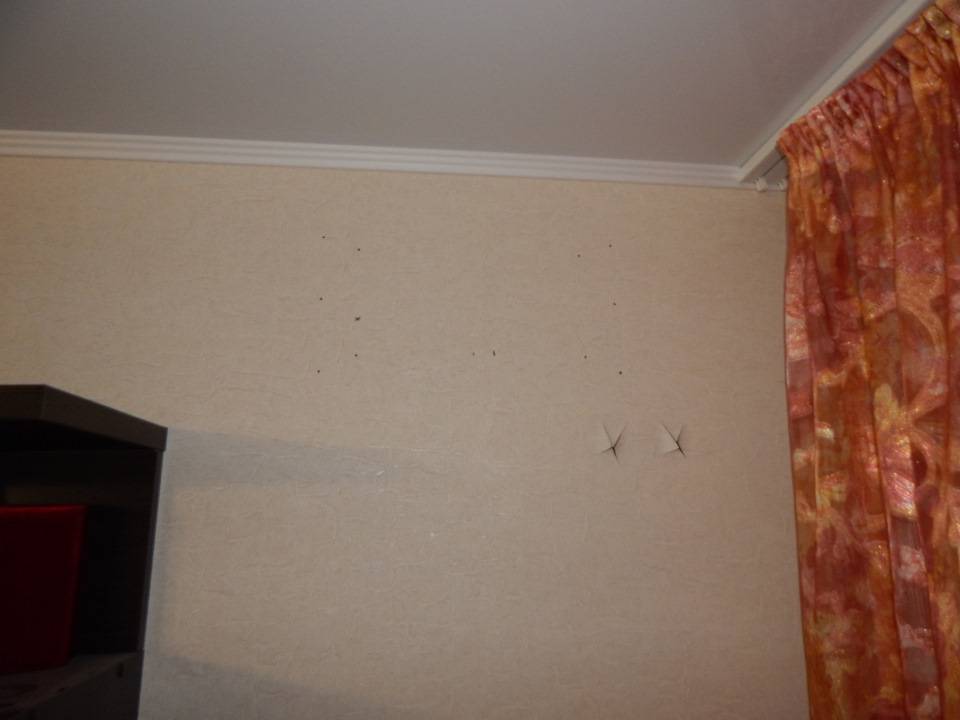

Поработав с уровнем, следует поставить метки для отверстий

Важно хорошо закрепить нижнюю часть пластины, где находятся защелки для корпуса внутреннего блока сплит-системы

После успешного монтажа пластины внутренний блок надевается сверху и заходит в пазы, что позволяет жестко удерживаться на стене.

Отверстие под коммуникации должно быть на такой высоте, чтобы дренажная трубка шла по наклону к наружному блоку (уклон – 1 см на 1 м). Диаметр отверстия должен быть не менее 5 см. Лучше сделать два отверстия – под провода с медными трубами и отдельно для дренажной трубки.

Для разметки крепления наружного блока следует помнить, что опять нужно соблюдать уровень и тот факт, что дренажная трубка должна идти по наклону. Соответственно, уровень наружного блока ниже, чем уровень внутреннего блока сплит-системы.

Сначала устанавливаются кронштейны. Каждое отверстие в них должно быть использовано по назначению. Чем больше анкеров будут удерживать основу, тем больше шансов, чтоб блок не упадет. Установка самого блока на кронштейны осуществляется с помощью болтов.

Прокладка коммуникаций

Первым делом прокладываются медные трубки. Определившись с длиной, они обрезаются специальным инструментом, который указывался выше. Края необходимо тщательно обработать напильником.

Сверху на трубы надеваются изоляционные трубы, которые служат для поддержания температуры. Стыков изоляции быть не должно. Сверху все плотно проклеивается армированным скотчем

Важно! Во время протягивания труб через отверстие, необходимо закупорить доступ вовнутрь, чтобы избежать попадания грязи и строительного мусора

Кабель проводить достаточно легко. Зачищенные провода нужного размера протягиваются через отверстие и соединяют блоки сплит-системы.

Чтобы найти, где подключать провода, необходимо открыть крышечку, которая находится выше креплений для медных труб на блоках. Рекомендуется изучить крепления для проводов перед монтажом системы, чтобы во время процесса не возникало проблем.

Гибкость и удобство

Как можно понять из перечисленных достоинств установка мульти-сплит системы обеспечивает непревзойденную гибкость и удобство, позволяя вам выбрать наиболее подходящий внутренний блок для каждой комнаты вашего дома. Вы можете установить большой и мощный кондиционер для больших комнат и, соответственно, меньший, более тихий для спальни, каждый из которых будет работать от одного внешнего блока. Это позволит вам более тонко контролировать температуру и окружающую среду в вашем доме, в каждой из комнат по отдельности. Благодаря индивидуальной настройке температур в каждой комнате вы сэкономите деньги и оптимизируете комфорт, добившись необходимого уровня охлаждения или обогрева. В основном вы сможете иметь до пяти отдельных внутренних блоков, питаемых от одного внешнего.

Коммуникации кондиционера

Внутренний, наружный блоки соединяет связка коммуникаций, включающая:

• Контур циркуляции фреона задействует две трубки. Одна тонкая, вторая толстая. Полагаем, облегчает создание давления контуром конденсора. Внутри имеется клапан, регулирующий сечение хода, большая площадь выходному потоку вредна, здесь течет жидкость, занимающая меньший объем. Поясним. Фреон испаряется, поглощая тепло комнаты (режим охлаждения), стремится достичь компрессора. Здесь хладагент сжимается, повышается температура. В змеевике фреону легче отдать тепло уже горячей среде. В холодильниках ставят капилляр, мешающий хладагенту обратно перекочевать во внутренний блок, кондиционеру задачу решают клапаном, большое проходное сечение выхода бессмысленно. Заодно идет экономия меди…
• Второй немаловажный контур дренажный. Испаритель конденсора отказывается обслуживать отрицательные температуры. Здорово, конструкция лишена фильтра-осушителя, система становится некритичной наличию влаги, вызывающей многие проблемы традиционных холодильников. Однако температура испарителя кондиционера ниже комнатной, также ниже точки росы. Воздух, проходя здесь, гонимый вентилятором, оставляет влагу. Оттоку необходим шланг, выходящий на улицу, по рекомендациям экспертов Мицубиши (Таиланд), выходит на высоте 5 см выше земли. Российские – выше головы прохожих.
• Третий ключевой элемент – питание переменным током. Фазы три – поставить дома штуковину будет сложно, владельцам предприятий сэкономит немало средств, поскольку КПД трехфазных двигателей выше показателей однофазных. Следовательно, достижение того же эффекта денег затратит меньше. Шланг редкостная проблема зимней порою, доставляет немало хлопот. Внутри жидкость легко замерзает. Мороз отбирает тепло фреона, когда кондиционер пытается обеспечить обогрев. «Зимняя» установка считается дополнительной опцией, гарантирующей взимание отдельной платы. Связка проводов-шлангов утепляется, снабжается обогревающим кабелем.

Кабель протягивается от щитка внешнего блока до щитка внутреннего, расположившего надписанные клеммы. Каждое ушко надевается на фазу, землю, нейтраль. Кабель используется для наружного применения, стоит дороже привычного ПВС. Имеется одна жила заземления. Пояснялось, нулевой провод, земля – разные вещи, избегайте путаницы, менять местами, закрывать глаза будет неверной тактикой. Проводя три фазы, закупите кабель 5 жил. Выходные токи складываются, нюанс учитывают, осуществляя выбор провода. Если одна жила толще, нашли нуль (не земля). Нюансы учитываем, выбирая автомат защиты, типичные предохранители предотвратят несчастный случай.

Что касается электрики кондиционеров, используются типичные ушки. При необходимости монтажа провода нестандартной длины нарастим самостоятельно. Медная трубка идет комплектная, концы обрезаются, изнутри снимается фаска пригодным инструментом. Крепление ведется гайками. Развальцевать конец используется специальный инструмент, выгибающий трубку наружу конусом. После гайки накручиваются соосно, затягиваются ключом. Пользуйтесь подручным инструментом. Берите разводной ключ, газовых избегайте. Никаких уплотнителей типичная установка кондиционера не предусматривает, сила затяга указана руководством. Каждая трубка одета рубашкой, предотвращая теплообмен, обе вместе с проводом, дренажной трубкой сматываются вместе. Медные трубки неодинакового диаметра, упрощая монтаж.

С обратной стороны внутреннего блока имеются патрубки, каждый своего диаметра, закрытые заглушками

Обратите внимание: при протяжке коммуникаций сквозь стены одетые на развальцованные трубки гайки закрываются пластиковыми вставками, чтобы внутрь не набилась штукатурка. Дренажная трубка просто стыкуется внатяг, поверх заматывается изоляционной лентой

Установка кондиционера своими руками продолжается снаружи, где громоздкий блок иногда приходится водружать на опору высоко над землей. Обратите внимание: несмотря на наличие руководства, монтаж потребует наличия проекта. Работу осуществляют удостовериться, что стены выдержат нагрузку, теоретически. Практически, проектировщик просто рубит бабло.

Расстояние между внутренним и внешним блоком вдоль коммуникаций не превышает 5 метров. Отступление от правила переводит монтаж в разряд нестандартного, прибавляя стоимости. Максимальная длина коммуникаций указывается паспортом. По задумке дренаж спускается к земле, медные трубки достигают наружного блока. На практике забывают делать, поэтому конденсат орошает нижележащие предметы.

Вакуумирование — для чего и как сделать

Последний этап, которым заканчивается установка кондиционера своими руками — удаление воздуха и влаги, остатков аргона из системы. При монтаже влажный воздух из помещения или с улицы заполняет медные трубки. Если его не удалить, он попадет в систему. В результате компрессор будет работать с большей нагрузкой, будет больше греться.

Чтобы выглядела трасса аккуратней, ее можно замотать алюминиевым скотчем

Наличие влаги также негативно сказывается на работоспособности системы. Дело в том, что фреон, которым заправляют кондиционеры, содержит некоторое количество масла для смазки элементов изнутри. Это масло гигроскопично, но напитавшись водой, оно менее эффективно смазывает внутренности, а это приводит к их преждевременному износу.

Из всего этого следует, что без удаления воздуха работать система будет, но не очень долго и с возможными отключением по перегреву (если есть такая автоматика).

Удалить воздух из системы можно двумя способами: при помощи вакуумного насоса или некоторого количества фреона, выпущенного из наружного блока (он заправляется на заводе и имеет некоторый излишек фреона — на всякий случай).

Метод «пшика»

На портах внешнего блока откручиваем заглушки клапанов (на фото они обозначены стрелками).

Откручиваем крышки клапанов

Операции будем проводить с нижним портом (большего диаметра), который торчит перпендикулярно по отношению к корпусу. Под крышкой находится разъем под шестигранник, подбираем подходящий по размеру ключ.

Под крышкой находится клапан с разъемом под шестигранник

Далее, этим ключом, на одну секунду поворачиваем клапан на 90°, возвращаем в прежнее положение. Мы впустили в систему немного фреона, там создалось избыточное давление. Нажимаем пальцем на золотник, который находится на том же порту. Этим мы выпускаем смесь фреона и находящихся там газов. Нажимаем буквально на секунды. Част смеси должна остаться, чтобы не запустить новую порцию воздуха внутрь.

Повторить можно 2-3 раза, не больше, второй раз можно поворачивать клапан, расположенный выше. При трассе в 2-3 метра — можно 3 раза, при длине 4 метра — всего два. На большее запасов фреона не хватит.

Когда воздух практически удален, на выход с золотником (заправочный) накручиваем заглушку, управляющие клапана (под шестигранник) открываем полностью, запуская фреон в систему. Все места соединений промазываем мыльной пеной чтобы убедиться что они герметичны. Можно запускать.

Вакуумный насос

Для данной операции необходим вакуумный насос, трубка высокого давления, группа из двух манометров — высокого и низкого давления.

Не открывая клапанов на управляющих вентилях, ко входу с золотником подключаем шланг от вакуумного насоса, включаем оборудование. Оно должно работать 15-30 минут. За это время вытягивается весь воздух, пары, остатки азота.

Потом насос отключают, закрывают вентиль насоса но не отсоединяют и оставляют еще минут на 15-20. Все это время надо наблюдать за показаниями манометров. Если система герметична, изменения давления нет, стрелки манометров замерли на месте. Если стрелки меняют свое положение — где-то есть утечка и ее необходимо устранить. Найти ее можно с помощью мыльной пены и подтянуть соединение (обычно проблема находится в месте подсоединения медных трубок к выходам блоков).

Вакуумирование кондиционера при помощи насоса

Если все нормально, не отключая шланг насоса, полностью открываем клапан, который находится внизу. Внутри системы слышны какие-то звуки — фреон заполняет систему. Теперь в перчатках быстро окручиваете шланг вакуумного насоса — из клапана может вырваться некоторое количество ледяного фреона, а вам обморожения ни к чему. Теперь откручиваем полностью клапан вверху (где подключена более тонкая трубка).

Почему в таком порядке? Потому что при заполнении фреоном система находится под давлением, которое быстро запирает заправочный порт при отсоединении насоса. Вот и все, установка кондиционера своими руками завершена, можно включать.

Справедливости ради надо сказать, что подобную операцию — вакуумирование — проводит только в России и ближайших странах. В том же Израиле, где кондиционеры работают круглый год, ничего подобного не делают. Почему — вопрос для размышлений.

Основные правила установки и подключения кондиционера

Установка и подключение домашнего кондиционера своими руками требует соблюдения ряда требований.

Правила монтажа наружного блока

1. Проверка на прочность балкона или фасада: в 2 раза больше оборудования, весом от 10-15 до 40 кг.
2. Осмотр кронштейнов на внешнем утеплителе — он должен быть скрыт в материале стены.
3. Укладка уплотнителя на вентилируемый фасад или стены из газобетона.
4. Учет шума оборудования: максимально допустимый уровень от 25 до 30 дБ.
5. Проверяйте дисбаланс на каждом этапе установки, чтобы избежать утечки хладагента.
6. Установка в защищенном от ветра месте с навесом, устойчивым к атмосферным воздействиям.
7. Соблюдение удаленности от трассы 15-20 см, если техника расположена на крыше.
8. Подключение трубы для сбора конденсата к канализации.

Важно! Расстояние от наружного блока до поверхности стены должно быть не менее 10 см

Правила по монтажу внутреннего блока

1. Подключение к сети с организацией индивидуальной линии — потребляемая мощность кондиционера 2 кВт.
2. Укладка сетки внешними (скрытая в коробке) или внутренними (скрытыми в стене) способами.
3. Сохраняйте расстояние между блоками до 6 м для эффективной работы объекта.
4. Снятие бытовой техники, штор с устройства 3м.
5. Кондиционер не ставят над батареями отопления и мебелью.
6. Соблюдайте расстояние от блока до потолка 20-25 см.

Важно! Внутренний блок монтируется на стене или потолке

Как я устанавливал кондиционер своими руками

Впринципе, как и любой другой нормальный человек с достатком ниже среднего, я склонялся ко второму и третьему варианту, но ввиду отсутствия знакомых Петровичей третий вариант отпал само собой.И вот я счастливый, с суммой 16т.р., заказываю кондей, с расчетом 3т.р. из этих денег надо на установку, по факту осталось 2 тысячи.Хватило на Сплит-систему STARWIND TAC-09CHSA/BR (комплект из 2-х коробок) 13940руб.

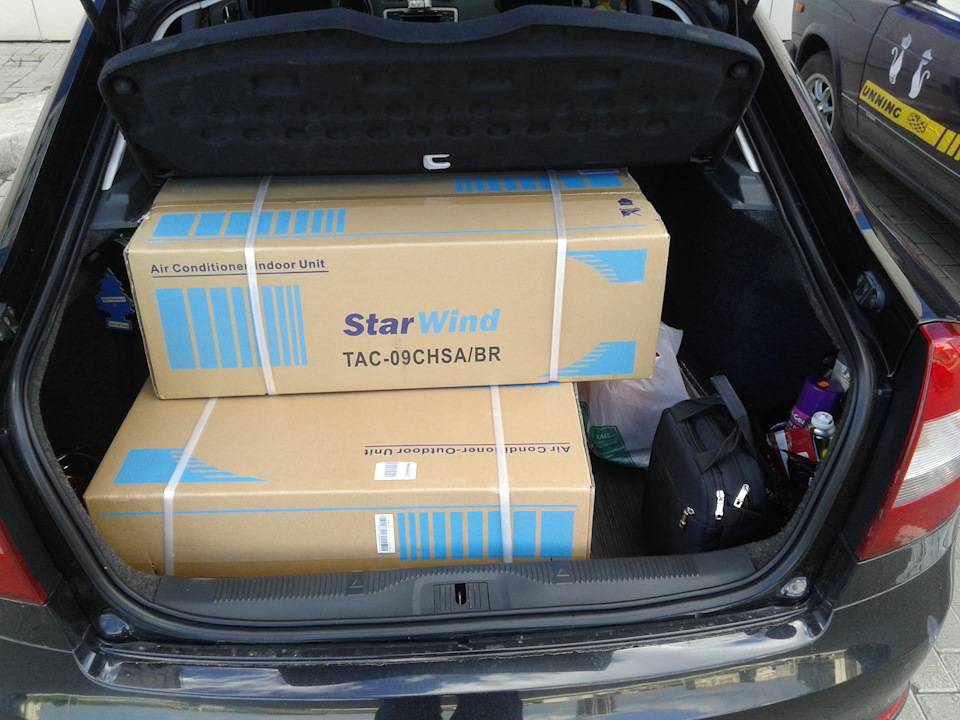

На следующий же день начинаю обзванивать конторы по установке кондиционеров. Звоню одним, говорят ну 5500-6000 тысяч, вторым — такой же ценник, третим — те вообще как узнают, что к комнате примыкает лоджия, готовьте 7 тысяч, а там разберемся. Я в шоке.Затем следует недельный затуп и поиск оптимально бюджетного решения.На этом лирика заканчивается.Я решил пойти по самому сложному пути и попробовать установить кондиционер самостоятельно.

Как я устанавливал кондиционер собственными руками** — Не является инструкцией к действиям. Прежде чем действовать, пересмотрел не один десяток видео об «установке», а так же прочел форумы с коментариями людей реально занимающихся установкой климаттехники. Помимо этого работаю электромонтером и имею представления и навыки монтажа электрооборудования.

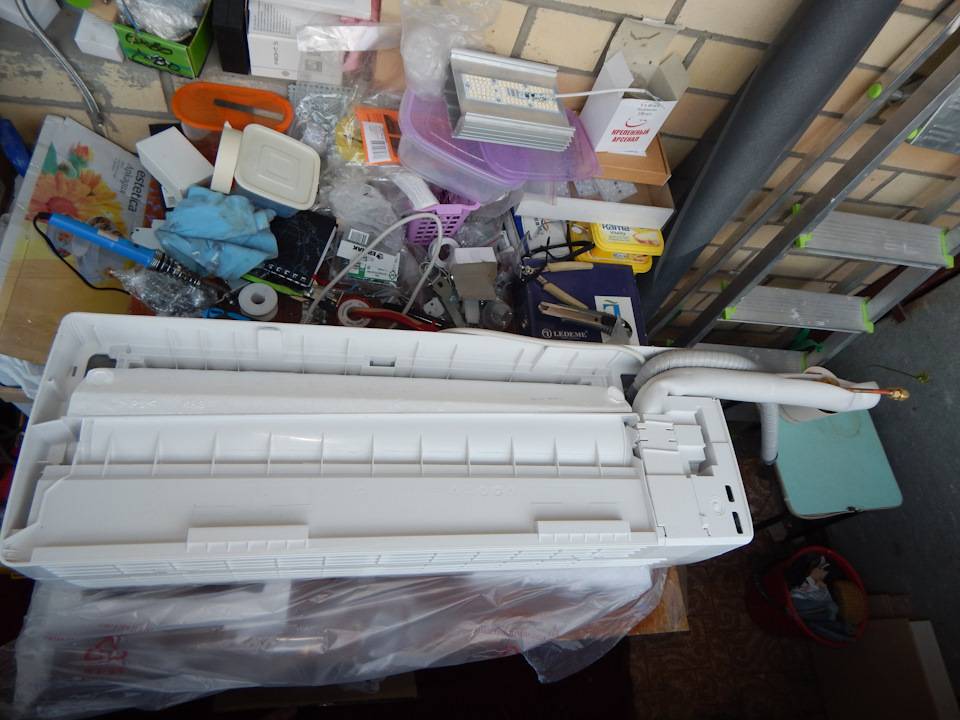

Сам по себе монтаж внутреннего и наружнего блока не представляют каких любо сложностей.

Наружний блок установить чуть сложней, возможна ситуация когда без вышки или промальпениста не обойтись. В моем случае все просто, наружний блок будет висеть на парапете лоджии.Наружний блок устанавливается на специальные кронштейны, которые продаются отдельно(кстати в комплект кондиционера не входят не кронштейны, не медные трубки, не провода, кто не знал). Кронштейн я решил изготовить сам, вот что из этого получилось

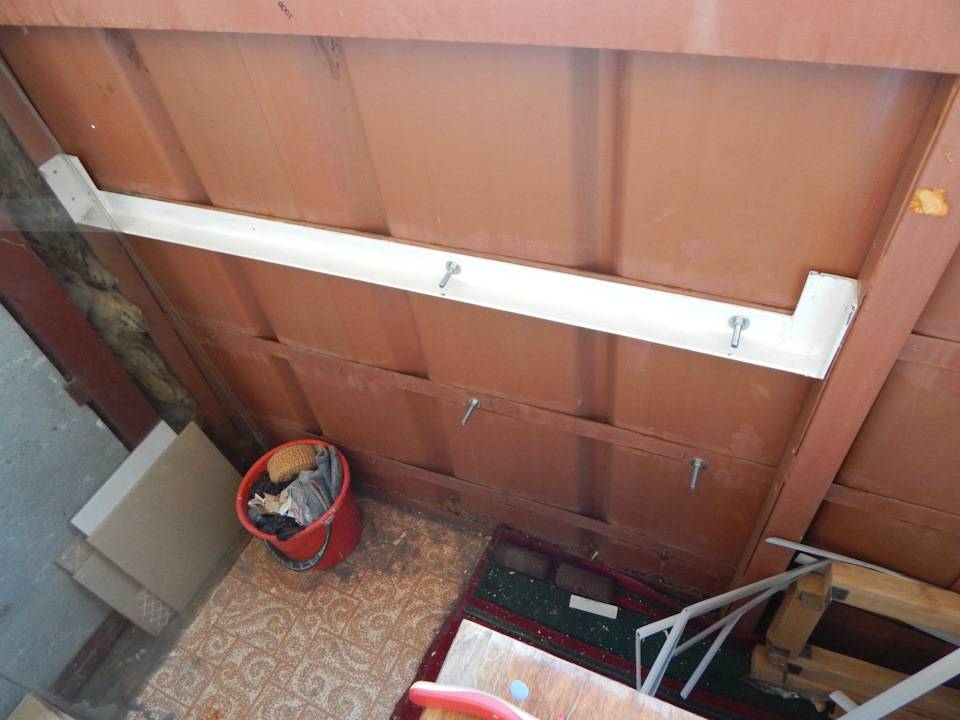

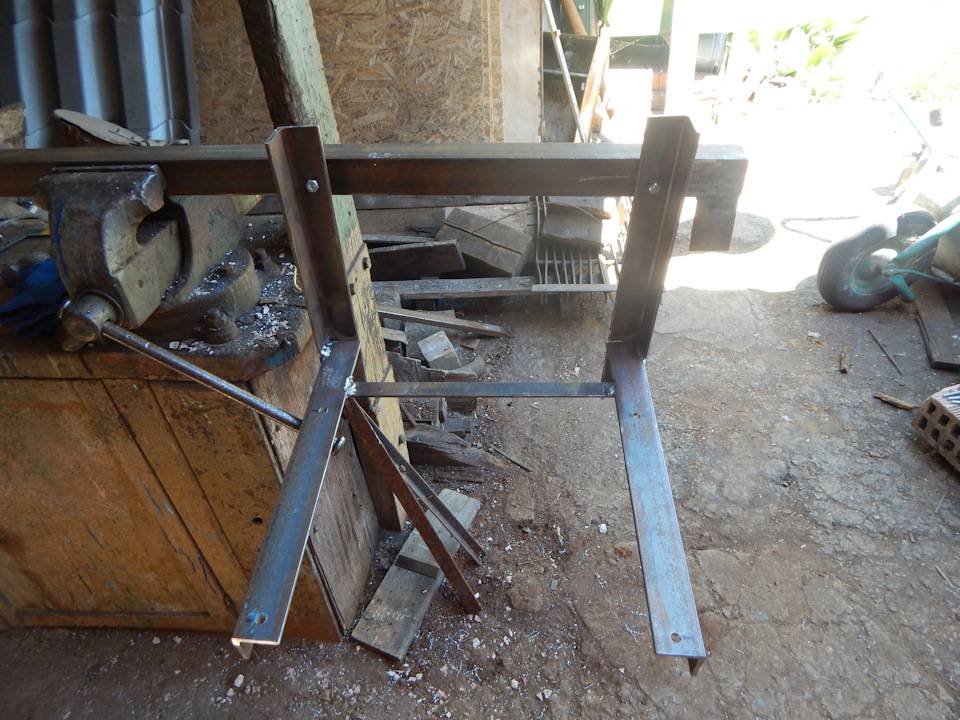

Монтаж элементарен, прикрутил усилитель по уровню, рассверлил отверстия заранее намеченые, прикрутил кронштейн, по факту за парапет слазить не надо, потому что сверлится все изнутри, с наружи надо будет лишь ключом подержать болты.Наружний блок элементарно ставится на кронштейн и прикручивается, лучше попросить кого-нибудь подстраховать, чтоб не дай бог не уронить его, мне помогала жена, есть даже видос установки наружнего блока.

Далее идет самая сложная часть — прокладка трассы. Нужно просверлить стену, чтобы туда прошли две медных трубки, дренажный шланг и электрический кабель.

Круто конечно иметь мощный перфоратор с толстым хвостовиком и промышленный пылесос. Но я сверлил обычным перфоратором, буром на 32 несколько отверстий, часа два радовал соседей, и засрал всю комнату пылью. Сложность была еще в том, что кирпичный дом и толщина стен 700мм.
