УЗО: устройство, виды, подключение с землей и без, причины срабатывания

Основные недостатки УЗО

Ничто не идеально. Это касается и электроники. У устройства и его работы есть свои подводные камни, о которых должен знать каждый домовладелец:

  1. Когда УЗО проведены по всему дому, при утечке тока электроэнергия перестает поступать во весь дом и вне его стен, даже если там никого нет и все приборы выключены. Как правило, это ложная тревога. Это очень неудобно, особенно если дело касается холодильника. Подключение УЗО в частном доме — дело, требующее обдумывания.
  2. Устройство ни коим образом не защищает от перепадов в электропроводке. Оно всего лишь отключает подачу энергии, чтобы не подвергать дом опасности.

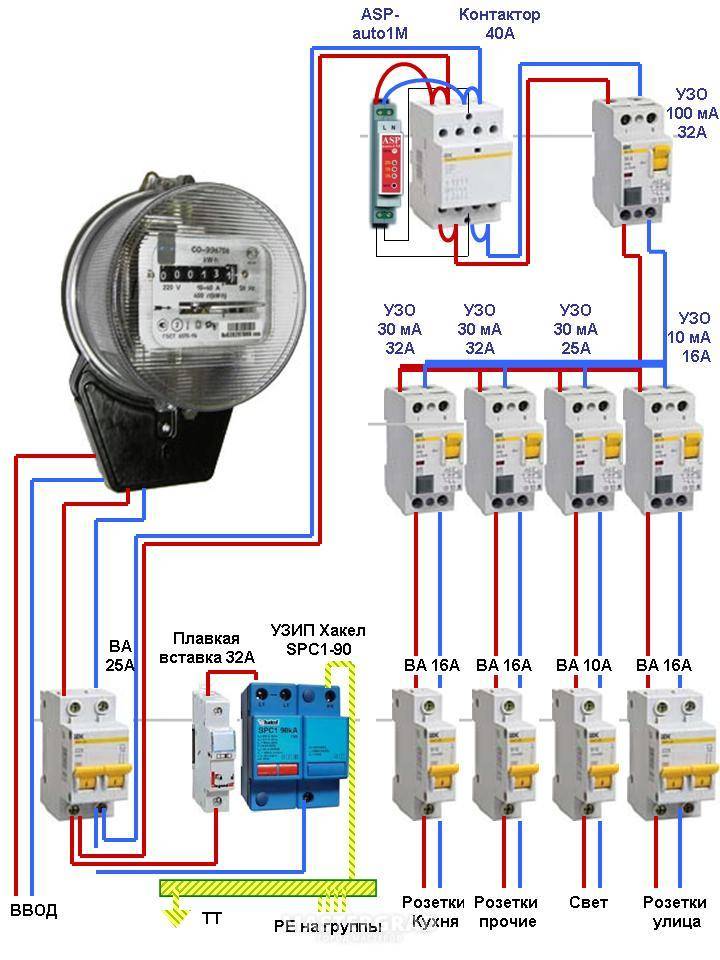

Как подключить группы УЗО с автоматами

В процессе эксплуатации сами устройства защитного отключения требуют защиты от перепадов напряжения, коротких замыканий и последствий их негативного воздействия. Решить эту проблему возможно путем установки в электрическую цепь автоматических выключателей. Поэтому вопрос, как подключить УЗО и автоматы в том числе в электрощитке, приобретает особую актуальность. Использование дополнительной защиты усиливает электробезопасность при пользовании мощной бытовой техникой и оборудованием.

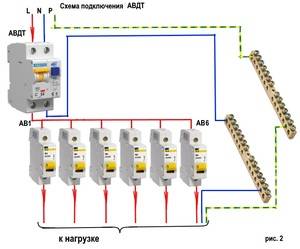

Представленная схема вполне подходит для монтажа средств защиты в распределительном щитке. Заземляющий проводник РЕ обозначен линией желто-зеленого цвета. Пунктирные зеленые линии соответствуют заземляющим кабелям, используемым при подключении сложных бытовых устройств. Как правило с УЗО используется несколько автоматов. Поэтому сумма токов автоматических выключателей должна быть равной сумме токов защитных устройств.

Подключение УЗО и автоматов рекомендуется выполнять по определенным правилам:

  • УЗО следует устанавливать перед автоматическим выключателем.
  • При однофазном подключении провод питания всегда подводится к верхней клемме. Установка питающего провода снизу приведет к поломке устройства.
  • Подключение УЗО в двух- или трехфазную сеть осуществляется по отдельным схемам, используя варианты с заземлением и без заземления.
  • Во время подключения электрическая сеть должна быть полностью обесточена.
  • Узо с низкими номиналами, предназначенными для отдельных линий, нельзя устанавливать в общую сеть. Под влиянием перегрузок повышается вероятность утечек тока и коротких замыканий.
  • Подключенное защитное устройство нужно обязательно протестировать. С этой целью включается автомат, на котором создается определенная нагрузка. Если подключенный электроприбор не вызывает каких-либо изменений, значит электромонтажные работы выполнены правильно.

Пожарная безопасность электроустановок

Выделим информацию из нормативных документов, которая регламентирует использование УЗО для обеспечения пожарной безопасности электроустановок зданий, сооружений и строений:

ПУЭ 7. Правила устройства электроустановок. Издание 7 7.1.83. Суммарный ток утечки сети с учетом присоединяемых стационарных и переносных электроприемников в нормальном режиме работы не должен превосходить 1/3 номинального тока УЗО. При отсутствии данных ток утечки электроприемников следует принимать из расчета 0,4 мА на 1 А тока нагрузки, а ток утечки сети — из расчета 10 мкА на 1 м длины фазного проводника.7.1.84. Для повышения уровня защиты от возгорания при замыканиях на заземленные части, когда величина тока недостаточна для срабатывания максимальной токовой защиты, на вводе в квартиру, индивидуальный дом рекомендуется установка УЗО с током срабатывания до 300 мА.7.1.85. Для жилых зданий при выполнении требований п. 7.1.83 функции УЗО по пп. 7.1.79 и 7.1.84 могут выполняться одним аппаратом с током срабатывания не более 30 мА.
Федеральный закон «Технический регламент о требованиях пожарной безопасности» от 22.07.2008 N 123-ФЗ Статья 82, пункт 4. Линии электроснабжения помещений зданий, сооружений и строений должны иметь устройства защитного отключения, предотвращающие возникновение пожара при неисправности электроприемников. Правила установки и параметры устройств защитного отключения должны учитывать требования пожарной безопасности, установленные в соответствии с настоящим Федеральным законом.
ГОСТ Р 53312-2009 УСТРОЙСТВА ЗАЩИТНОГО ОТКЛЮЧЕНИЯ
Требования пожарной безопасности.
Методы испытаний
п 6 Оснащению устройствами защитного отключения для предупреждения пожаров от электроустановок подлежат следующие здания и сооружения: Жилые здания:

  • квартирные дома, включая квартирные дома для престарелых и семей с инвалидами, передвигающимися на креслах-колясках, а также общежития;
  • индивидуальные жилые дома;
  • дачи, садовые домики;
  • бытовые помещения.
СП 31-110-2003 Проектирование и монтаж электроустановок жилых и общественных зданий Приложение А.1.7. Использование УЗО для объектов действующего жилого фонда с двухпроводными сетями, где электроприемники не имеют защитного заземления, является эффективным средством в части повышения электробезопасности. Срабатывание УЗО при замыкании на корпус в таких сетях происходит только при появлении дифференциального тока, то есть при непосредственном прикосновении к корпусу (соединении с «землей»). В соответствии с этим установка УЗО может быть рекомендована как временная мера повышения безопасности до проведения полной реконструкции. Решение об установке УЗО должно приниматься в каждом конкретном случае после получения объективных данных о состоянии электропроводок и приведения оборудования в исправное состояние.Приложение А.5.1. К одноквартирным, дачным и садовым домам должны предъявляться повышенные требования электробезопасности, что связано с их высокой энергонасыщенностью, разветвленностью электрических сетей и спецификой эксплуатации как самих объектов, так и электрооборудования, поскольку в большинстве случаев электрооборудование не закреплено за квалифицированными, постоянно действующими службами эксплуатации.

Что лучше: реле или стабилизатор

Стабилизатор напряжения WESTER STW1000NP

Некоторые пользователи вместо реле контроля применяют в доме типовой стабилизатор напряжения. В ряде случаев такое решение считается оправданным. Однако отмечено несколько нюансов, учитываемых при выборе надежного способа защита электроприборов. Прежде всего, нужно иметь в виду, что они выполняют схожие функции и могут отключать нагрузку в аварийной ситуации. Но разница в их работе все же имеется и проявляется в следующем:

  • стабилизаторы отличаются повышенным уровнем шумности и стоят значительно дороже;
  • они более инерционны, особенно при отслеживании резких перепадов напряжения;
  • в них не предусмотрена возможность регулировки установочных параметров;
  • эти приборы занимают значительно больше места.

При уменьшении входного сигнала стабилизатор начинает потреблять больше тока, что объясняется необходимостью поддерживать на неизменном уровне напряжение на выходе.

Достаточно всего долей секунды для того, чтобы всплеск напряжения величиной 350–380 Вольт привел к выгоранию всей подключенной к розеткам бытовой техники. Большинство выпускаемых отечественной промышленностью образцов электронных стабилизаторов не способно реагировать на кратковременные пульсации. В характеристиках стационарных приборов предусматривается время реакции, не превышающее 1-2 секунд. Поэтому правильный подход к выбору устройства защиты является гарантией сохранности подключенного к нему оборудования.

Правила безопасности в процессе работы

Большая часть правил носит общий характер, то есть их необходимо применять в процессе любых электромонтажных работ.

Если вы решили самостоятельно оборудовать распределительный электрощит, перед тем как установить и подключить УЗО, не забудьте:

  • отключить электропитание – выключить автомат на входе;
  • использовать провода с соответствующей цветовой маркировкой;
  • не применять металлические трубы или арматуру в квартире для заземления;
  • в первую очередь устанавливать автоматический входной выключатель.

Если существует возможность, рекомендуется использовать отдельные приборы для линий освещения, розеток, контуров для стиральной машины и др. В обратном случае достаточно установки общего УЗО.

Для защиты детей все электроустановки из детской комнаты обычно объединяют в один контур и оборудуют отдельным прибором. Вместо УЗО можно использовать дифавтомат

Кроме характеристик самих приборов, важны и параметры других элементов электропроводки, например, сечение электропровода. Его следует рассчитать, учитывая постоянную нагрузку.

Соединять провода между собой лучше скруткой или с помощью клеммников, а для подключения к приборам – использовать специально предназначенные, промаркированные клеммы, а также схему на корпусе.

Как правильно подключить трехфазное УЗО

3-х фазное УЗО, как правило, имеет 4 полюса и занимает ширину 4 стандартных модулей на din-рейке. Обычно такие устройства не используются в квартирах. В основном они находят свое применение на дачах, в частных домах или гаражах.

Этот аппарат устанавливается в распределительном щитке. В его функции входит защита проводки от воспламенения или замыкания. Порог срабатывания аппарата рассчитан на большие токи.

В практике он используется и при подключении электродвигателя.

Как подключить УЗО в трехфазной сети: нюансы

Перед началом установки устройства важно ознакомиться с цветовым обозначением проводов. Согласно ПУЭ, маркировка бывает такой, как показано на картинке ниже

УЗО может подключаться, в зависимости от схемы, с использованием 3-х или 4-х полюсов. Первый вариант применяется в основном при подсоединении электродвигателя. В крайне редких случаях возможно использование и 2-х полюсов. Оборудование, которое будет впоследствии устанавливаться может быть 3-х фазным или однофазным. Для этого случая реализуются различные схемы подключения.

Как правильно подключить трехфазное УЗО по «треугольнику»

Вначале разберем, как подключить УЗО 3-фазное с использованием 3-х полюсов. Выше упоминалось, что такая схема применяется при установке электродвигателей.

Этот тип подключения дает полный контроль утечек тока на корпус. Как показано ниже, нейтральная клемма оказывается незадействованной. В схеме «треугольник» используются только фазные провода.

Принцип работы трехфазного УЗО ничем не отличается от однофазного.

Как правильно подключить УЗО на 3 фазы с 4-мя полюсами

Второй вариант подключения устройства применяется в жилых или нежилых помещениях с напряжением 380 В. Также может использоваться и для защиты некоторых электродвигателей. Неплохо в данном случае зарекомендовал себя Legrand DX3-E УЗО 4P 25A 30MA.

Отличие схемы подключения трехфазного УЗО от однофазного заключается в численности подключаемых и отходящих проводов.

Чтобы произвести монтаж и правильно подсоединить проводники к нужным клеммам особых знаний не требуется, но все же необходимы элементарные навыки в этой сфере (умение отличить фазу от нейтрали).

Важно

Нулевой подключается к специально предназначенной для него клемме, которая обычно располагается чуть выше рычага взведения.

Провода, выходящие из противоположных клемм, подсоединяются к распределительной системе. Каждая фаза в сочетании с нулевым проводом, может обеспечивать группу однофазных потребителей (220 В).

В такой сети нужно предусмотреть монтаж соответствующих УЗО. В этом случае будет логичен вопрос: как подключить 3 УЗО на 3 фазы. Ниже приведена схема, которая реализует данную задумку.

Обычно они устанавливаются в местах повышенной влажности или в комнатах с большим числом электроприборов.

Монтаж трехфазного УЗО проводится в щитке на дин-рейке, после счетчика. Один такой аппарат способен контролировать ток в трех однофазных сетях

Одно важное напоминание: эксплуатация устройства возможна только в системах TN-S

В такой схеме проводки предусматривается нулевой защитный и рабочий проводник. Как правило, отечественные электросети функционируют по системе TN-C, где нет PE.

Перед тем как купить УЗО, важно знать, что подключение четырехполюсного аппарата по такой схеме категорически запрещено. В этом случае ПУЭ разрешает использовать трехфазное устройство защиты, если предусмотрено заземление дома

Для этого, нужно обустроить контур «земли», который позволит перейти на систему TN-C-S. Надеемся, что наша статья помогла вам решить вопрос относительно того, как подключить трехфазное УЗО.

Установка и подключение элементов

Все современные автоматы и УЗО имеют унифицированное крепление под стандартную монтажную рейку (DIN-рейку). На тыльной стороне у них имеется пластиковый упор, который защелкивается на планке. Ставите устройство на рейку, зацепив за нее выемкой на задней стенке, пальцем надавливаете на нижнюю часть. После щелчка элемент установлен. Осталось его подключить. Делают это по схеме. Соответствующие провода вставляют в клеммы и отверткой поджимают контакт, закручивая винт. Сильно его затягивать не нужно — можно передавить провод.

Работают при выключенном питании, все рубильники переведены в положение «выкл». Старайтесь не браться за провода двумя руками. Подключив несколько элементов, включают питание (рубильник ввода), затем по очереди включают установленные элементы, проверяя их на отсутствие КЗ (короткого замыкания).

Подключение входного автомата и УЗО

Фаза от ввода подается на входной автомат, с его выхода идет на соответствующий вход УЗО (ставьте перемычку медным проводом выбранного сечения). В некоторых схемах нулевой провод от вода подается напрямую на соответствующий вход УЗО, а уже с его выхода идет на шину. Фазный провод с выхода защитного устройства подключается к соединительной гребенке автоматов.

В современных схемах входной автомат ставят двухполюсный: он должен одновременно отключать оба провода (фазу и ноль), чтобы в случае неисправности полностью обесточить сеть: так безопаснее и таковы последние требования по электробезопасности. Тогда схема включения УЗО и выглядит так, как на фото ниже.

При использовании двухполюсного входного автомата

Об установке УЗО на DIN-рейку смотрите видео.

https://youtube.com/watch?v=BqzJmxvtRfo

В любой схеме провод защитного заземления подключается на свою шину, куда заводятся аналогичные проводники от электроприборов

Наличие заземления — признак безопасной сети и делать его жизненно важно. В прямом смысле. О том, как правильно подключить УЗО, смотрите видео-урок

О том, как правильно подключить УЗО, смотрите видео-урок.

При самостоятельной сборке щитка учтите, что входной автомат и счетчик будут опечатываться энергопоставляющей организацией.  Если на счетчике есть специальный винт, на который цепляют пломбу, то входной автомат таких приспособлений не имеет. Если не будет возможности его опломбировать, вам или откажут в пуске, или опломбируют полностью весь щиток. Потому внутри общего щитка ставят бокс на одно-два места (зависит от размеров и типа автомата), а в нем крепят входной автомат. Этот бокс при приемке опечатывают.

Индивидуальные автоматы устанавливаются на рейки точно как УЗО: прижимаются к рейке до щелчка. В зависимости от типа автомата (на один или два полюса — провода) к ним подключаются соответствующие провода. Какие бывают автоматы, и чем отличаются устройства для одно и трех- фазной сети, смотрите в видео, выбор номинала автомата защиты описан тут.

После того, как необходимое количество устройств установлены на монтажной рейке, их входы соединяют. Как говорили раньше, это можно сделать перемычками из провода или специальной соединительной гребенкой. Как выглядят соединение проводами смотрите на фото.

Автоматы в одной группе соединяют перемычками: фаза приходит общая

Есть два способа сделать перемычки:

  • Нарезать проводники нужных отрезков, оголить их края и согнуть дугой. В одну клемму вставлять по два проводника, потом затягивать.
  • Взять достаточно длинный проводник, с через 4-5 см зачистить по 1-1,5 см изоляции. Взять круглогубцы и загнуть оголенные проводники так, чтобы получились соединенные между собой дуги. Эти оголенные участки вставлять в соответствующие гнезда и затягивать.

Так делают, но электрики говорят о низком качестве соединения. Надежнее использовать специальные шины. Под них на корпусе имеются специальные разъемы (узкие прорези, ближе к лицевому краю), в которые вставляются контакты шины. Эти шины продаются на метры, режутся на куски необходимой длины обычными кусачками. Вставив ее и установив подающий проводник в первый из автоматов, закручивают контакты на всех соединяемых устройствах. О том, как соединять автоматы в щитке при помощи шины смотрите видео.

К выходу автоматов подключается фазный провод, который идет на нагрузку: на бытовую технику, к розеткам, выключателям и т.д. Собственно, сборка щитка закончена.

Как подключаться к проводке

УЗО вполне можно установить самостоятельно. Главное, чтобы установщик был грамотен в этой сфере. Самое простое — устройство на два полюса подключить к сети с одной фазой. Стоит помнить о том, что подключение делается сразу после установки счетчика. И желательно, чтобы устройство стояло на каждом отдельном участке, где происходит более мощное потребление энергии. Обычно это относится к крупным электроприборам, вроде бойлера или стиральной машины. Схема подключения устройство и автоматов в квартире ничем не отличается от схемы частного дома, за исключением уличного освещения.

Этапы подключения

Если владелец дома уверен в своих силах, то он вполне сможет справиться самостоятельно. Не уверен — ему необходимо обратиться к специалисту в области электротехники. Последовательность в этом деле должна соблюдаться четко:

  • Отключить подачу тока. Для начала нужно отключить счетчик и пробки. После работник проверяет остатки тока на различных участках при помощи индикатора. Если результат отрицательный — можно продолжать работать.
  • Определить участок. Не играет большой роли, где поставить автомат. Можно возле счетчика, можно в другом помещении, например, в ванной или на кухне. Но специалисты рекомендуют устанавливать УЗО после установки нового счетчика, потому что ток не влияет на него.
  • Монтаж устройства. Задача монтажа довольно проста — нужно подсоединить провода друг с другом в отделах вверху и внизу. Они означают нулевой и фазовый электрические токи. Обычно производители маркируют местоположение каждого из них. Но если на устройстве такого нет, можно нанести ее самостоятельно, используя отвертку-индикатор. Если она не реагирует — значит, нашлось место нулевого тока.
  • Проверить наверняка. После установки любого электротехнического оборудования следует обязательная проверка. Для проверки эксплуатации на УЗО есть специальный тумблер, который играет роль тестера. С его помощью имитируется утечка электрического тока. Если электроэнергия перестала поступать в дом, значит, все работает. Если нет — необходимо все еще раз посмотреть и исправить неполадки в случае их возникновения.

Ошибки при монтаже

В любой ремонтной или электромонтажной работе могут произойти ошибки, незначительные или опасные для жизни и здоровья. Чтобы их избежать, владельцу стоит помнить о следующих ситуациях (если он делает установку самостоятельно), чтобы было правильное подключение УЗО и автоматов:

Питающий провод обычно заводят в нижнюю часть устройства. Это неправильно, поскольку она по инструкции должна подводиться на его верхнюю часть

Если не обратить на это внимание, то УЗО будет работать с перебоями или не работать вообще.
Автовключатель не подлежит установке после устройства защитного отключения. Они не взаимодействуют друг с другом, потому что несут разные функции.
Не следует ставить УЗО по отдельным участкам электропроводки

В случае утечки электротока свет будет выключаться по всему помещению.

Как итог – хорошо это или плохо, если срабатывает УЗО

Регулярные срабатывания УЗО, как и другой защитной автоматики, вносят достаточно большой дискомфорт в жизнь современного человека, особенно, если для этого нет видимых причин в виде оплавившихся розеток, стирка бьющейся током стиральной машинкой или такая же неправильная работа бойлера. Результатом периодически становится решение временно отключить устройство защитного отключения, но смысл в этом есть исключительно в том случае, если неисправно само УЗО.

Наглядно про причины выбивания УЗО на видео:

Чтобы не подвергать себя риску поражения электрическим током, желательно знать, как провести хотя бы первоначальную диагностику УЗО – это вполне можно сделать в домашних условиях и подручными средствами.

Смысл в том, что если УЗО реагирует на утечку тока через микроскопическую трещинку (которую не стали искать), то после простого отключения устройства на ее месте будет возникать подгорание изоляции. Чем это чревато вряд ли стоит подробно объяснять.

Как итог – никогда нельзя жалеть времени чтобы найти причину, почему выбивает УЗО. Это в любом случае серьезный повод, чтобы основательно пересмотреть исправность не только самого устройства, но и защищаемой им электроцепи.

Если у Вас отключилось («выбило») УЗО можно вызвать электрика на дом, или самостоятельно попробывать определить характер и место неисправности электросети. Порядок действий при этом будет следующий:

Взвести УЗО (включить).

Если УЗО включается при повторном включении, то это значит, что в электросети была либо кратковременная утечка тока, или УЗО сработало из за помех в электросети. Если при включении УЗО оно длительное время работает без отключений — можно забыть про эту проблему. (это скарее всего помехи). Но если УЗО переодически срабатывает, то проблема вызвана нарушением изоляции с характером плохого контакта. (бывает в шнурах переносок или электропиборах, которые в определённых положениях или режимах дают утечку на землю. В этом случае поиск неисправного места, может занять продолжительное время.

Если УЗО не включается при повторном включении (мгновенно отключается), то это означает, что: электропроводка имеет повреждение изоляции, или какой-либо электроприбор неисправен. Так же нередко бывает неисправно и само УЗО. В этой ситуации действуем следующим образом:

Отключаем все автоматовтоматические выключатели цепей, подключеных к срабатывающиму УЗО. Если УЗО включилось — начинаем включать автоматические выключатели по очереди. После включения одного из автоматов, УЗО вновь сработает — в этой линии и следует искать неисправность.

Если УЗО не взводится при всех отключенных автоматах — отсоединяем от него отходящие провода и повторно пробуем его включить. Если УЗО не взводится — оно неисправно.

Как найти утечку тока в электропроводке?

Опытный электрик знает — чтобы найти неисправную линию, необходимо отключать каждую линию по одной. После отключения, каждый раз проверяем УЗО на включение. Оно должно включиться, когда мы отключим неисправную цепь. Когда цепь определена, начинаем искать неисправность (утечку тока) уже в ней, детально. Для начала в этой линии отключаем все электроприборы. Подключаем эту линию в электрощите обратно, и взодим УЗО: если взводится — то неисправность надо искать в каком-то из электроприборов, если нет — то неисправность в электропроводке.

Поиск неисправного электроприбора:

По одному следует вернуть каждый электроприбор в цепь. Прибор при включении которого УЗО сработает — неисправен. Подключаем все электроприемники (кроме неисправного), взводим УЗО — всё должно работать!

Неисправный прибор — ремонтируем или покупаем новый.

УЗО (устройство защитного отключения)

Устройства защиты предназначены для защиты человека от поражения электрическим током при контакте с токопроводящими частями. Так же служат для защиты электроустановок от пожаров в следствии утечки тока. УЗО устанавливают обязательно в паре с автоматическими выключателями.
