Общая схема вентиляции в парной
Вентиляция в парной всегда приточно-вытяжная в различном исполнении. Все другие схемы, например, рециркуляция, как в сплит-системе кондиционеров, здесь совершенно не подходят. В приточно-вытяжной системе есть два основных элемента.
Это приточный клапан (воздухозаборник, входное отверстие, входной дефлектор) и вытяжка.
Совсем необязательно должна быть только одна вытяжка и только один приточный клапан.
Если парная имеет большую площадь, то их делают несколько, что создает более равномерный воздухообмен.
Правильная вентиляция в парной имеет регулировку воздушного потока.
Не всегда на одно и то же количество пара используется одинаковое количество дров.
Также различаются климатические условия в течение года.
Температура комфорта для посетителей тоже разная.
Без регулировки в вентиляции не обойтись. Регулировка вентиляции осуществляется ручными задвижками.
Этот старый простой вариант остается самым удобным и по сей день. В парной просто устанавливаются две задвижки.
Информация. Чем выше расположена вытяжка в парной, тем больше экономится энергии на отоплении. При этом воздухообмен тоже слабеет, что нужно учитывать. Полное отсутствие верхней вытяжки — это вентиляция «Басту».
Для любителей современных удобств никогда не помещает дополнить ручные задвижки общим термостатом с клапанами в парной. Такая техника продается в специализированных магазинах. Ее характеристики сильно различаются по производителям.
Единственный универсальный совет по установке таких комплектов — точное следование инструкции. Вентиляция парилки бани своими руками не требует больших материальных затрат. Используете типовые решения, блоки, модули и готовые устройства.
Особенности функционирования

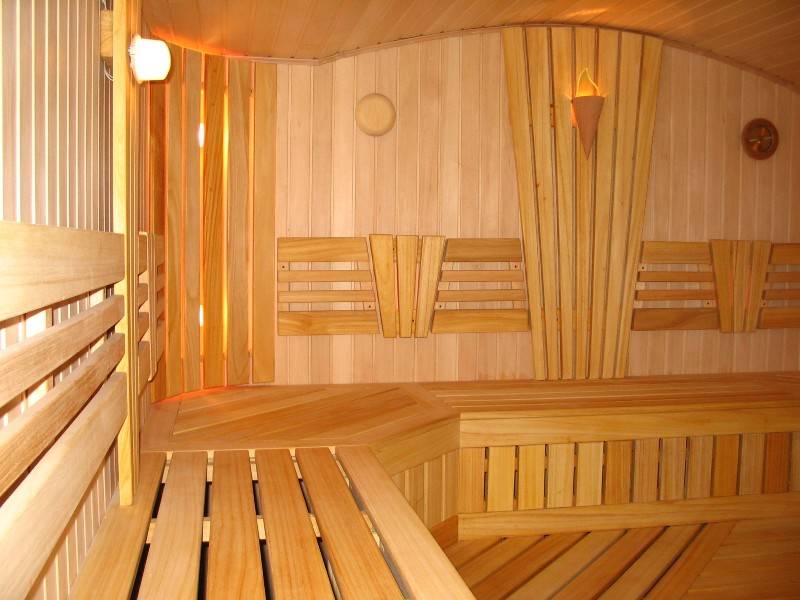

По своей сути вентиляция в бане, представленная на фото, представляет собой несколько специальных отверстий, предназначенных для поступления и отвода воздушного потока. Данные отверстия так и называют — приточными и вытяжными.
Причем система вентиляции бани может состоять как из двух (одного приточного и одного вытяжного), так и из нескольких отверстий. Их количество напрямую попадает в зависимость от габаритов и особенностей расположения комнат в помещении.
Принцип работы вентиляции сводится к тому, что:
- с улицы внутрь помещения через сделанные в стене приточные отверстия происходит поступление свежих воздушных потоков;
- поступившие потоки соединяются с теплым воздухом, который образуется от источника тепла;
- теплый воздух распределяется по помещению;
- с помощью вытяжных отверстий осуществляется естественный выход «отработанного» воздуха.
Для качественного устройства вентиляции в бане следует соблюсти ряд таких требований:
- Площадь одного отверстия рассчитывается в зависимости от площади помещения, умноженной на 20 см².
- Отверстия для проветривания должны обладать такими размерами, чтобы свежий воздух не покидал за слишком короткий промежуток времени помещение. Естественно, что должны отсутствовать сквозняки.
- С другой стороны, воздушные потоки не должны застаиваться на протяжении длительного времени.
- Одна из стен парильного отделения должна соприкасаться с улицей. Только так можно добиться достаточного для помещения воздухообмена.
- Эффективная вентиляция в бане в количественном выражении представляет собой 3 поступления свежего воздуха в течение 1 часа приема оздоровительной процедуры.
- Дополнительная вентиляция обеспечивается с помощью 2-3-сантиметрового зазора, который оставляется под дверью.
Вентиляция в бане своими руками — схема
Рассмотрим, как сделать вентиляцию в бане своими руками. При самостоятельном устройстве вентиляции в первую очередь следует определиться с размером вентиляционных отверстий. Считается, что для определения их площади в кв. см объем парной в куб. м нужно помножить на 24. При этом вытяжное отверстие по площади меньше приточного быть не должно. А вот увеличение размера вытяжки — допускается. Это позволит увеличить кратность воздухообмена.
Схема вентиляции и распределение потоков воздуха в парилке
Вентиляционный короб сколачивают из досок. Его внутреннюю поверхность следует обить фольгой.
Вентиляцию следует обустраивать не только в помещениях бани, но и в ее подполье. Для этого в цоколе на противоположных сторонах выполняют отверстия – продухи, которые закрывают сеточками. Последние препятствуют попаданию в подполье грызунов и насекомых.
Нужна ли система воздухообмена в сауне?
Функционирование вытяжки в подобном помещении усложнено тем, что правильная вентиляция в бане должна способствовать быстрой регуляции температуры в парной и выведению влажности. Для помещений с твердотопливными или газовыми печами, где процесс горения возможен только при условии постоянного притока значительного объема свежего воздуха, качественная вытяжка в бане просто необходима.
Если вентиляционная система отсутствует или сделана она не качественно, то это приводит к высокой концентрации вредного для здоровья человека углекислого газа, вдыхание которого приводит к потере сознания. Здоровая и комфортная атмосфера во всех банных помещениях напрямую зависит от вентиляционной системы.
Многие бани, сделанные неопытными руками, чрезмерно теплоизолированы, в них тщательно заделаны мельчайшие щели, чтобы парная быстрее прогревалась и дольше хранила тепло. Но такой подход не является правильным, так как отверстия для вентилирования должны присутствовать обязательно.
Правильно обустроенная вытяжка в бане, сделанная своими руками, способствует:
- снижению концентрации влажности;
- быстрому осушению помещений;
- созданию здорового микроклимата;
- удалению углекислого газа и других продуктов горения и испарений;
- быстрому прогреванию парилки, моечной, раздевалки;
- избавлению от плесневых образований, грибков и болезнетворных микроорганизмов;
- устранению застоявшегося неприятного запаха;
- сохранению в первоначальном виде внутренней отделки сауны.
Безусловно, обустройство вентиляции в бане очень важно, однако перед тем, как сделать вытяжку в сауне или бане, нужно, прежде всего, изучить ее виды, схемы монтажа и устройство
Монтаж приточной вентиляции
Вводной канал для подачи свежего воздуха располагают в непосредственной близости от топки банной печи. Желательно, чтобы впускное отверстие разместилось над листом металлической обшивки, защищающей древесину от случайного попадания мелких углей.
Вентиляция через печь в парилке
Вначале из подходящего материала нужно сделать короб. Его габариты должны превышать размеры дымохода примерно на 20%. Наружное отверстие короба располагается на наружной стене. В цоколе его размещать нежелательно.
Если топка расположена в собственно парилке, дополнительно обустраивается конвекционный короб. У стены, в которой расположен ввод для воздуха нужно выложить подиум из кирпичей, поставленных «на ребро». Их выкладывают в 3 ряда – под стеной, в середине и с краю.
Кладка для печи обустраивается на высоту в 25 см. Ее нужно довести до экрана из кирпича и обязательно перекрыть. Чтобы вновь поступающий воздух проходил прямо в печь, 2 последних кирпича лучше не укладывать. Торец обкладывается кирпичом.
Конвекционный короб монтируется до конца. В торце оборудуется поддувало. Под ним делается защитная подложка для сохранности напольного покрытия.
Вентиляционные продухи в печи
Когда подиум полностью готов, можно заняться установкой печи. Для равномерного распределения нагрузки желательно использовать уголок из металла.
После окончательной установки вокруг печи обустраивается каменная или кирпичная кладка. Для формирования зазора ее отодвигают на 5-6 см от печи. Далее устанавливается специальный экран. В нем нужно сформировать отверстия для прохода горячего воздуха.
Вентиляция в сауне
Сауна отличается тем, что используемое количество воды в ней значительно меньше, горячий воздух в парной сухой. Температура здесь поднимается до 130⁰ С. Нужна ли вытяжка в бане? Обязательно! По санитарно-гигиеническим нормам, касающимся банных помещений с сухим паром, воздушные массы в парной должны сменяться 6-8 раз за один час. Это требует хорошо организованной вентиляционной системы, способной отводить загрязненный горячий поток и заменять его на свежий каждые 10 минут.
Оптимальный вариант циркуляции воздушных потоков для сауны – конвекционный вариант. Заключается в следующем: в противоположном по диагонали углу от печи устанавливается вытяжной короб, который удаляет воздух из нижнего яруса парной, выводит его наружу через крышу или стену.
Рядом с печкой размещен приточный проем, который подает воздух внутрь помещения, прогревая его. Свежий прогретый поток поднимается вверх, равномерно распространяясь по сауне. Печь при этом постоянно работает, так как в таком состоянии она выполняет функцию нагнетательного механизма. Регулирование потоков производится заслонками приточных и вытяжных проемов.
При организации вентисистемы по другому варианту цель такая же: обеспечить регулярную циркуляцию воздушных масс без сквозняков, с качественным прогревом приточного потока.
Способы устройства естественной вентиляции
Плотный и тяжелый холодный воздух всегда опускается вниз, а нагретый вытесняется им и поднимается вверх. Так возникают движущиеся воздушные потоки в помещениях с любым обогревательным прибором. Но без притока свежего воздуха он не обновляется, а просто перемещается.
Если в нижней части стены сделать отверстие, через него будет поступать воздух с улицы, если его температура там ниже, чем в помещении. А через отверстие наверху он будет вытягиваться. Это и есть естественная вентиляция.
Схема движения воздушных масс в обогреваемом помещенииИсточник e-derslik.edu.az
Этот элементарный закон физики и используют, когда задумываются о том, как сделать вентиляцию в бане своими руками без использования каких бы то ни было механизмов. Как правило, естественной вентиляции без принудительного забора воздуха для небольшой бани вполне хватает. В отличие от жилых помещений, в которых летом бывает так же жарко, как на улице, температура в бане всегда выше.
Но в ней необходимо поддерживать комфортную для приема процедур температуру, причем так, чтобы не образовывались сквозняки, и не было резкого перепада от жары на полке до холода на полу. Для этого воздушные потоки должны двигаться по определенной траектории, которую задают посредством размещения приточных и вытяжных отверстий в конкретных местах.
Вентиляция через дымоход
Проще всего решить проблему, как сделать вентиляцию в парилке, если в ней расположена топка печи с поддувалом. Оно послужит для вывода отработанного воздуха через дымоход, в котором во время горения топлива возникает тяга. Но работать эта схема будет только при условии притока воздуха извне.
Приоткрытая дверь в парнуюИсточник prodverivdome.ru
Приток можно обеспечить такими способами:
- время от времени слегка приоткрывать дверь в парилку;
- сделать в двери небольшую щель 1 см или оставить такой же зазор между дверью и полом;
- если сруб бани не обшит, такую щель можно оставить между первыми венцами, находящимися ниже уровня пола, при условии, что доски не уложены плотно;
- сделать специальный проем в стене напротив печи на высоте 20-30 см от пола.
В любом из этих случаев холодный поток, проникающий в помещение, двигается к источнику тепла и вытесняет вверх уже нагретый им воздух. Он при движении прогревает все помещение, постепенно остывая и опускаясь вниз. Здесь он втягивается в поддувало и выводится через дымоход на улицу.
Схема движения воздухаИсточник i.ibb.co
Этот способ как сделать вентиляцию в парной не самый надежный и эффективный, так как большая часть свежего воздуха сразу втягивается в печь. Поэтому ещё во время строительства бани желательно продумать другие варианты с устройством продухов в стенах.
Вентиляция через продухи
Чтобы воздухообмен не зависел от работы печи, для притока и вывода воздуха в стенах устраивают специальные отверстия. Она гарантированно будет работать при соблюдении следующих условий:
- вытяжное отверстие размещают под потолком бани – там, где скапливается разогретый воздух;
- приточное отверстие должно располагаться невысоко над полом на противоположной стене, чем ближе к печи, тем лучше, чтобы втягиваемые холодные потоки не били по ногам;
- оптимальное расстояние по вертикали между продухами должно составлять 150-200 см;
- сечение вытяжного отверстия должно быть больше.
Холодный воздух сразу попадает в зону нагреваИсточник ventilation-conditioning.ru
Идеальное расположение приточного продуха – за печью. Поступая в помещение, он сразу начинает греться, вытесняя уже горячую воздушную массу вверх и в сторону вытяжки. Поэтому в парной не образуется холодных потоков и уровней с заметно разной температурой.
Если вы хотите знать, как правильно сделать вентиляцию в бане и парилке, предусмотрите эту схему ещё на этапе проектирования и до установки печи
Также важно обязательно сделать перепад по высоте между вентиляционными отверстиями. Если они будут находиться примерно на одном уровне, это приведет к возникновению сквозняка и быстрому проходу свежего воздуха по прямой, без циркуляции в помещении.. Вытяжка естественной вентиляцииИсточник stroyfora.ru
Вытяжка естественной вентиляцииИсточник stroyfora.ru
Чтобы иметь возможность регулировать проветривание или ограничивать доступ в парилку слишком морозного воздуха, нужно предусмотреть крышки или задвижки для продухов.
Преимущества естественной вентиляции заключаются в том, что она работает без использования устройств, которым необходимо питание от сети и которые могут ломаться. Её монтаж и эксплуатация не требуют больших затрат.
Какие детали и инструменты потребуются?
Во время произведения расчетов проектирования вентиляционных систем нужно учитывать объем и назначение помещений, а также вероятность выделения в помещении угарного газа либо других вредных для здоровья веществ. В нормативных актах установлена кратность воздухообмена в течение одного часа, которая колеблется 1-10 раз и более.
После чего определяются характеристики расположение будущих воздуховодов при учете погоды и климата, которые характерны для конкретной местности. Если же естественная вентиляция не может обеспечить, требуется использовать принудительные системы вентиляции.
Для того чтобы изготовить принудительную вентиляцию, потребуются следующие детали:
- короб воздуховода;
- вентиляционный клапан и решетка;
- заслонка;
- вентилятор;
- сетка;
- гигрометр и термометр.
Вентилятор лучше всего будет устанавливать только на приточном воздуховоде. Вентиляторы, которые применяются для бань, делаются из жаропрочных материалов и имеют хорошую герметизацию
Вентиляционный клапан для бани устанавливается в приточных и вытяжных каналах. Существуют два вида данного устройства — КИВ (клапан инфильтрации воздуха) и КПВ (клапан принудительной вентиляции). Внешне они довольно похожи, да и принцип работы у них схож. Снаружи заслонка оборудована наклонными жалюзи, для того чтобы из вне внутрь не попала вода, а с внешней стороны мембранами и оголовком для тепло- и звукоизоляции.
Для того чтобы предотвратить проникновение внутрь помещения домашних грызунов или насекомых, рекомендуется установить решетку из дерева или жароустойчивого пластика и металлическую сетку. В качестве воздуховода, как правило, используется гофрукав либо оцинкованная труба. Специалисты рекомендуют не использовать для монтажа в парной пластиковые трубы, ввиду того, что они не могут эксплуатироваться при высоких температурах.
Одним из главных условий является правильный расчет диаметра труб. Приточный воздух по объему должен быть равен либо быть меньшего объема, чем удаляемый. Для того чтобы соблюсти данное условие необходимо узнать кратность воздухообмена и объем помещения. Скорость воздуха в магистралях должна быть не меньше 5 м/с, в парной около 2 м/с, в разветвлениях – 3 м/с и естественная вентиляция должна составлять 1 м/с.
Как обеспечить приток воздуха в комнате с банной печью
Упрощенный вариант ‒ поставить открывающееся окно в парилке. Через него будет уходить лишний пар и поступать свежий воздух. Плюс – это экономия на освещении. Короб, рама должны быть деревянными. Ставить пластиковые не рекомендуется ‒ пластик не выдерживает высоких температур, при нагреве выделяет токсины.
Другой способ ‒ обустройство приточно-вытяжной системы. Под полом со стороны улицы в помещение заходит воздуховод под печку. В этом случае печка становится насосом ‒ прогоняет через себя холодный воздух, греет и высушивает его. Отработанный воздух выходит в вытяжное отверстие в стене напротив.
Как сделать вытяжку в бане из кирпича
Поскольку процесс строительства здания из кирпича, керамзитовых блоков, пенобетона или прочих тяжелых материалов отличается от деревянных строений, то и технология того, как сделать вентиляцию в парилке, будет несколько сложнее.
Во-первых, кирпичное здание требует организации вентилируемых полов. Это нужно для того, чтобы не допустить развития грибка на древесине и появления затхлого запаха из-за постоянного контакта с водой. В противном случае половую доску придется перестилать буквально через 3-4 года.
Вариантов, как сделать отдушину в бане, чтобы обеспечить полноценную циркуляцию воздуха, может быть несколько. Рассмотрим наиболее востребованные из них.
Вариант 1
За печкой в 50 см от пола проделывают приточное окошко. В противоположной стене на расстоянии не более 30 см от пола делают вытяжное отверстие, дополнительно установив на него вентилятор. Он позволит организовать циркуляцию воздуха.
В таком случае обеспечивается равномерный прогрев воздуха в парной. Поступающий свежий воздух быстро нагревается печью и поднимается к потолку, где постепенно остывает и опускается снова вниз. Тут с помощью вентилятора отработанный воздух принудительно выводится наружу, причем, чем ниже вытяжка, тем интенсивнее движение потоков. Иногда на вытяжном канале располагают вентиляционный клапан.
Вариант 2
Такой способ применяют в небольших баньках, в которых подачу дров в печку производят прямо в парилке. Тогда приточное отверстие находится под печью. Сквозь этот проход обеспечивается поступление свежего воздуха в помещение и в саму печь, улучшая тягу.
Вытяжку, с присоединенной к ней гофрированной трубой, размещают над полом. По этому каналу воздух будет выводиться наружу через потолок и крышу. Во всех прочих случаях вытяжное отверстие проделывают в стенах.
Вариант 3
Вентиляцию в парилке можно осуществлять через щели между досками в полу. Для этого в стене за печкой в 30-50 см от пола прорезают приточный канал. Поступающий холодный воздух сразу нагревается и поднимается к потолку. Там он постепенно остывает, опускается вниз и выводится сквозь щели в цоколь, а оттуда – через трубу наружу. Достаточный размер щелей в настиле составляет 5-10 мм.
Вариант 4
Безусловно, это далеко не все возможности организации вентилирования бани, ведь существуют и более сложные, комбинированные схемы. Однако самостоятельно к их воплощению стоит приступать лишь после консультаций со знающими людьми.
Вентиляция в бане: схемы и устройство
Предложенные ниже схемы устройства вентиляции в бане описывают основные возможные варианты устройства воздухообмена в парилке бане
Важно учесть, что вытяжные и приточные отверстия должны располагаться на расстоянии 20-30 см от пола и потолка парилки
Вариант № 1: приточное отверстие около печки, вытяжное — напротив
Приточное отверстие около печки, вытяжное — напротив
Это наиболее распространенный из вариантов естественной вентиляции парилки. Движущей силой циркуляции воздуха в этом случае будет нагрев поступающего воздуха самой печкой. При этом приточное отверстие можно располагать как за ней, так и в непосредственной близости.
Хорошо для этого варианта подойдет устройство приточного отверстия в полу под печкой. Такое отверстие несложно сделать, но при этом нужно учесть все нюансы, как сделать правильно пол в бане. Вытяжное отверстие при этом располагается так, чтобы полки в бане в парилке были зоной с самой высокой температурой разогретого воздуха.
Вариант № 2: приточное и вытяжное отверстия – на одной стене
Приточное и вытяжное отверстия – на одной стене
Этот способ вентиляции парилки удобно использовать, когда банное помещение – часть большого дома. Иногда только одна стена парилки наружная. Тогда вытяжное отверстие располагают на ней у потолка, а приточное – у пола. Напротив приточного отверстия располагают печку. Таким образом поступающий холодный воздух будет двигаться к разогретой печке. Разогретый воздух, поднявшись под потолок, будет вытягиваться наружу через отверстие, расположенное вверху.
Вариант № 3: для бани, где парилка и помывочная – одно помещение, а пол – в «мокром» исполнении
Такая схема, как вы поняли, применяется, когда в парилке устроен «мокрый» пол. Она позволяет просушивать пол, на который и под который льется вода.
Парилка и помывочная – одно помещение
Приточное отверстие лучше всего расположить в районе печки. Вытяжное отверстие (или несколько вытяжных отверстий) располагается в самом полу, например, под полками. А вентиляционный канал, начинающийся в подполье, продолжается в стене до высоко расположенного вытяжного отверстия. Нужно заметить, что такая вентиляционная схема требует определенных расчетов приглашенного специалиста для определения сечения приточно-вытяжных отверстий, диаметра вертикального воздуховода с учетом размера парилки в бане. В некоторых случая потребуется установка дополнительного вытяжного вентилятора.
Вариант № 4: вытяжка – печка парилки
Вытяжка – печка парилки
В таком случае приточное отверстие, расположенное в стене у пола напротив печки, будет засасывать воздух только при протапливании печки и открытом поддувале. Этот вариант не будет работать, если протапливание остановить. Поэтому если понадобится проветрить парилку при банных процедурах, необходимо будет возобновить протапливание печки.
Об устройстве вентиляции Басту в бане читайте здесь.
Виды вентиляции в бане
Вентиляция сауны зависит от планировки и объема помещения. В зависимости от размера здания, в бане или сауне может быть организован естественный воздухообмен, принудительный или же комбинированный.
Схемы вентилирования разных помещений бани отличаются. Поэтому для каждой комнаты составляется свой план монтажа системы вентиляции.
Естественный воздухообмен
Варианты естественной вентиляции в бане
Естественная вентиляция зависит от того, какая температура в здании и на улице
Для того чтобы естественный воздухообмен был эффективным, важно правильно разместить приточные и выходные отдушины в бане
Внешний воздух должен входить в помещение возле печи через окошко, расположенное на высоте 25 см от пола. Вытяжное окошко рекомендуется размещать на стенке напротив, ниже потолка на 25 см.
Естественный воздухообмен не очень подходит для парилки, так как возле потолка накапливается теплый пар, а ближе к полу – более холодный.
Но если правильно спланировать все нюансы установки данного вида вентиляции в помещении, можно успешно отрегулировать движение воздушных потоков для получения желаемого результата.
Принудительная вентиляция
Принудительная вентиляция в сауне или русской бане обеспечивается специальными приборами, которые контролируют температуру и подачу воздушных масс в помещение.
Принудительная вентиляция в бане монтируется с помощью правильно расположенных отдушин и вентилятора. Такой вид циркуляции воздуха рекомендуется использовать для бань, размещенных внутри дома.
Когда вытяжка для бани не может быть размещена на внешней стене, прокладывается специальный длинный канал с нужными элементами. С помощью вентилятора воздух будет правильно циркулировать в помещении.
Для принудительной циркуляции воздуха в бане важно правильно подобрать вентилятор. Он должен:
- иметь гидроизоляцию элементов электросхемы и защищенные механические детали;
- выдерживать высокую температуру;
- иметь нужный диаметр и мощность, достаточную для помещения определенных размеров.
Перед монтажом принудительной системы циркуляции воздуха в сауне важно тщательно продумать все нюансы, а также провести все расчеты согласно составленной схеме
Вытяжка для бани: в каком отделении?
Если оставить в стороне уже рассматривавшиеся в других статьях вопросы о вентиляции стен, фундамента и кровли, остаются помещения — парная, моечная, предбанник и комната отдыха — где нужно организовать циркуляцию воздуха. При этом существуют определенные нормативы, касающиеся вентилирования в каждом из них и специфика изготовления вытяжки. Но обо всем по порядку.
Вытяжка в парилке
Для парящихся вытяжка в парилке бани — залог того, что они выйдут оттуда живыми и здоровыми.
ВАЖНО! Нельзя оставлять парилку вообще без вентиляционных отверстий, это большой риск угореть или потерять сознание и задохнуться углекислым газом. Нельзя делать только одно отверстие — так вентиляция не работает.
Способ вентиляции парилки может быть естественным (за счет законов физики) или принудительным (за счет вентиляторов)
Отверстия могут вести на улицу, в воздуховоды и в соседние помещения. На вентиляционных отверстиях ставятся либо жалюзи, либо заслонки. Приток воздуха может быть организован через низ двери парной, отстоящей на 3 см от пола или с жалюзи в нижней части дверного полотна
Способ вентиляции парилки может быть естественным (за счет законов физики) или принудительным (за счет вентиляторов). Отверстия могут вести на улицу, в воздуховоды и в соседние помещения. На вентиляционных отверстиях ставятся либо жалюзи, либо заслонки. Приток воздуха может быть организован через низ двери парной, отстоящей на 3 см от пола или с жалюзи в нижней части дверного полотна.
Своими руками придется изготовить только короб. Все остальное (гофра, клапаны, задвижки, заслонки) есть в продаже. Вентиляторы (если понадобятся) различаются по диаметру и мощности. Для автоматического управления принудительной вентиляцией можно использовать реле. Отверстия в стене либо оставлены при строительстве, либо пробиваются в уже построенной бане.
Полезное видео
Посмотрите, как умельцы сделали короб для вытяжки вентиляции из досок:
В моечной
Согласно уже упоминавшимся нормативам, циркуляция воздуха в моечной в час должна быть кратна 8 объемам помещения для приточной вентиляции и 9 — для вытяжки. Это означает:
- что размеры вытяжного отверстия будут больше приточного;
- либо вытяжных будет два на одно приточное;
- либо на вытяжку поставлен вентилятор.
В любом случае, это интенсивный воздухообмен, который предназначен в первую очередь для быстрого осушения моечной. В процессе мытья он не требуется, поэтому его регулируют заслонками.
Кстати, приточные отверстия могут делаться в предбаннике или комнате отдыха, а вытяжные — в моечной. Это позволит вентилировать сразу два помещения. Аналогично вытяжка делается в санузле, причем принудительная, чтобы создать низкое давление. Тогда воздух будет вытягиваться из соседних помещений и уходить через принудительную вытяжку. Таким образом, помещения соединяются сквозными отверстиями, которые с одной стороны будут приточными, а с другой — вытяжными.
Составные части вытяжки в моечной бани не отличаются от использованных в парилке.
Вентиляция фундамента, полов и вспомогательных помещений
Качественно налаженная вентиляция фундамента гарантирует отсутствие плесени и грибка, предотвращает гниение постройки. Это значительно продлевает срок ее эксплуатации. Стандартный диаметр отдушин составляет 110 мм. Они проделываются по всем стенам помещения (друг напротив друга) для хорошей циркуляции воздуха. Можно превысить отметку в 110 мм, регулируя в дальнейшем количество поступающего потока заслонками и решетками. Поэтому вопрос того, как сделать вытяжку в бане, чтобы не было сырости, без помощи профессионалов решаем. Просто следует проектировать сеть еще при армировании фундамента.
Полы
Вентиляция моечной и парилки тоже должна быть устроена грамотно. Эти комнаты требуют тщательной сушки после проведенных процедур, чтобы не появился затхлый запах и не портились покрытия. Для этого нужно соорудить сток воды в щели между досками (0.5-10 мм), обеспечив отвод лишней влажности через вентиляционную трубу под сооружением. Чаще всего ее выбирают из асбестоцемента, располагая в углу помывочной. Главное верно рассчитать угол наклона отверстия, чтобы вода стекала без проблем. Дополнительно устанавливается дефлектор, который выводится на крышу.
В теплых регионах некоторые обходятся и без монтажа вентиляционной трубы, если зимой температура воздуха относительно высокая. Стоки могут уходить просто под землю или подготовленную дренажную сеть. Учитывайте свой бюджет, и делайте лучшую вентиляцию в бане, отвечающую запросам.
Вспомогательные помещения
- Чердак. Одного окна для проветривания недостаточно. Здесь надо установить приток под кровельным навесом, а отток – на коньке, чтобы воздушные массы проходили снизу вверх по двум параллельным стенам.
- Помывочная. Оптимальным вариантом будет принудительная система вентилирования, направляющая потоки в тамбур.
- Подвал. Тут стоит предусмотреть расстояние между стенами и утеплителем во избежание появления конденсата. В основном владельцы отдают предпочтение принудительной вентиляции, поскольку естественная не подходит из-за невозможности монтажа отверстия в полу.
- Душевая. Если в остальных комнатах вентилирование налажено правильно, хватит монтажа продушин в потолке или вверху стены. То же самое выполняют в санузле.
- Предбанник. Подойдет приточно-отточная сеть. Также спасает окно для лучшей циркуляции.
Организация циркуляции воздуха в парилке
Вентиляция в парной комнате должна проводиться с помощью двух или трех каналов для воздухообмена. По одной магистрали в комнату будет поступать свежий воздух, а по двум другим отработанный воздух будет выходить из бани.
Чем большего размера сделано окошко для вентиляции, тем быстрее будет проветриваться парилка.
Каналы для этой цели можно смонтировать, используя одну из вышеописанных схем проветривания.
Нюансы организации циркулирования воздушных масс в парилке:
интенсивность воздухообмен в помещении зависит от размера вентиляционных окошек;
для упрощения работ и сохранения целостности стены рекомендуется сделать все отверстия в стенках еще во время строительства здания;
габариты деталей должны совпадать с размером выходного окошка
Но чтобы улучшить воздухообмен, можно немного увеличить диаметр вытяжной магистрали;
для регуляции интенсивности движения воздуха важно установить регулируемые деревянные задвижки;
все отверстия следует делать согласно выбранной схеме монтажа вентиляции. Также важно установить защитные решетки снаружи помещения и решетки на вентиляционные окошки внутри парилки.
При монтаже вентиляции в здании важно учитывать, как будут размещены вентиляционные окошки относительно печи. Важно правильно их смонтировать, чтобы парилка равномерно отапливалась
Определяемся с системой вентиляции в бане
Занимаясь строительством самостоятельно, необходимо знать, как сделать вентиляцию в бане, чтобы она:
- не препятствовала быстрому прогреву помещения;
- эффективно удаляла углекислый газ, продукты горения топлива;
- обеспечила полное проветривание за минимальное время.
Вентиляция в бане своими руками может быть аэрационной, механической или комбинированной. В зависимости от этого выбирается расположение каналов и их размер. Объем воздушного потока прямо пропорционален сечению канала. Компоновать систему следует еще при формировании основания. Транспортный воздушный канал бывает с квадратным или круглым сечением. В последнем случае его, как и соединительный короб, можно сделать из пластиковой трубы 100 мм. Отверстия на выходе и входе закрываются мелкосетчатой вставкой, предотвращая попадания в трубу мусора, насекомых.
Проектирование вентиляции в парной
Вентиляция в парной должна обеспечивать обновление воздушной среды во всем объеме не меньше 3-х раз в течение часа! . Исходя из этого правила стразу строим баню так, чтобы потом не переделывать, то есть с эффективной естественной вентиляцией, вытяжной и приточной; с такой вентиляционной системой, чтобы и парная быстро грелась, и дышать в ней было комфортно, и тепло во время банных процедур излишне не улетучивалось.
Расположение входных и выходных вентиляционных отверстий
Обратите внимание, что позаботиться о вентиляции надо еще тогда, когда мы строим баню, а не мудрить, как ее наладить в уже готовой парной. Еще лучше предусмотреть вентиляцию, когда мы только делаем проект бани 6х4 или любого другого размера
Когда строим баню, сразу прокладываем вентиляционные короба: потом сделать это будет затруднительно или невозможно.
- Входное отверстие приточной вентиляции располагаем внизу около каменки. Холодный воздух, огибая металлическую печь, будет нагреваться и уже теплым подниматься вверх.
- Для выходных отверстий вытяжной вентиляции выбираем угол, противоположный тому, в котором установлена каменка. Одно отверстие делаем под самым потолком, второе – на высоте 1-1,2м от пола. Оба выходных отверстия связывают вентиляционным коробом, который соединяется с основной вентиляционной системой или дымоходом на крыше.
На все отверстия устанавливаем решетки с задвижками для регулировки интенсивности воздушных потоков.
