Винтовые лестницы: варианты конструкций, сборка и установка

В чем преимущества чертежей будущих конструкций

Начертив схему конструкции будущей лестницы, человек облегчает свою задачу в процессе установления сходней.

Процесс установки металлической лестницы

Это поможет:

        • Сделать процесс установки быстро;
        • Самостоятельные чертежи сэкономят средства;
        • Включить в процесс разработки плана будущей конструкции фантазию;
        • Сделать такую лестницу, о которой мечтается, а не по шаблонам компаний-производителей;
        • Ощутить себя настоящим хозяином дома;
        • Исключить банальные шаблоны из стен собственного дома;
        • Создать идеально вписывающуюся в интерьер конструкцию.

Поэтому стоит отдать должное вопросу самостоятельного осуществления чертежных работ по планированию будущей лестницы.

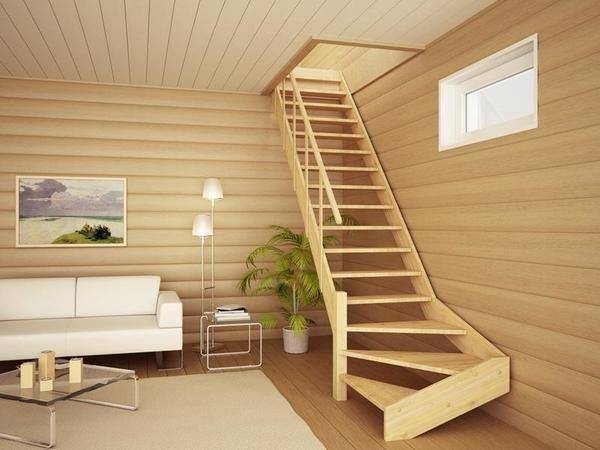

Лестница на второй этаж на маленькой площади

При установке лестницы в небольшом доме или двухуровневой квартире, очень важно, чтобы лестница не только сочеталась со стилевым оформлением, но и отвечала некоторым требованиям. А именно:. А именно:

А именно:

Очень важно учитывать особенности жильцов дома. В первую очередь, лестница не должна быть крутой

Кому хочется при неосторожном движении свалиться вниз? Желательно оборудовать лестницу перилами

И еще один важный фактор – высота ступеней

Кому хочется при неосторожном движении свалиться вниз? Желательно оборудовать лестницу перилами. И еще один важный фактор – высота ступеней. Пожилым людям или маленьким детям будет очень нелегко подниматься по высоким

Пожилым людям или маленьким детям будет очень нелегко подниматься по высоким.

К сожалению, из-за нужды в экономии места, лестницы приходится делать очень крутыми: 45-75 градусов, а глубина ступеней при этом не слишком большая. Поэтому, для безопасности и удобства, рекомендуется установка перил или хотя бы ручек, за которые можно удобно держаться при спуске или подъеме.

Как правильно рассчитать размеры винтовой лестницы в частном доме на второй этаж

Рассмотрим, как происходит расчет конструкции винтовой лестницы со стандартными размерами. Допустим, угол поворота винтовой лестницы составляет 360°, диаметр равен 2000 мм, а высота — 3000 мм.

Во-первых, необходимо определить длину окружности по средней линии движения. Расчет размеров винтовой лестницы своими руками должен производиться по формуле: L = 2mR, где г = 2R : 3. Следует помнить, что средняя линия движения отстоит от радиуса лестницы на две трети. После преобразования формула выглядит следующим образом: L = 4wR: 3. Подставляем результаты, получаем: 4 х 3,14 х 1000 : 3 = 4187 мм.

Во-вторых, нужно определить высоту шага ступеней. При высоте этажа 3000 мм данный размер в конструкции винтовой лестницы на второй этаж может быть равен 150 или 200 мм, т. е. число подъемов будет составлять 20 или 15.

Ширина пятнадцатой ступени может быть равной ширине 2-4 основных ступеней. Но следует учитывать, что при подъеме на первую ступень общая высота сокращается на высоту ступени, т. е. на 200 мм, что соответствует 15 подъемам. При этом в винтовых лестницах с поворотом 360° над головой располагается площадка. Следовательно, при высоте этажа 3000 мм необходимо соорудить площадку шириной в 4 ступени. Это означает, что на четвертой ступени общая высота сократится на 800 мм, но при этом над головой будет сохраняться безопасный промежуток более 2000 мм.

При правильном расчете винтовой лестницы на второй этаж важно определить ширину проступи по средней линии движения. Здесь применимы следующие формулы: 2h + b = 600-650 мм и h + b = 460 мм

Преобразовав формулы (b = 600-650 мм — 2h и b — 460 мм — К) и подставив в них значение высоты ступени (200 мм), можно вычислить ширину проступи, которая, исходя из первой формулы, будет составлять 200-240 мм, а согласно второй — 240 мм.

Теперь необходимо проверить, соответствуют ли эти значения тем, которые есть на самом деле. При делении длины развертки 4187 мм на 14 ступеней получаем 299 мм. Такая ступень является слишком широкой. Если в проекте указать проступи с подобным параметром, то возникнет необходимость в увеличении ширины шага. Для проверки следует произвести расчеты по первой формуле. Получаем: 2 х 200 + 299 = 699 мм вместо средних 620 мм. Это означает, что нужно увеличить число подъемов с 15 до 17, что включает 16 ступеней и одну площадку.

После вычислений станет ясно, что ширина проступи будет 262 мм (4187 мм : 16 подъемов), а высота подъемов — 177 мм (3000 мм : 17 ступеней), причем первый подъем необходимо уменьшить на 9 мм, чтобы уложиться в общую высоту этажа (168 мм+ 16×177 мм = 3000 мм). При таких размерах ступеней винтовой лестницы появляется возможность спроектировать верхнюю площадку шириной в 5 ступеней, так как они составят 1000 мм, что при общей высоте 3000 мм создаст нужный запас в 2000 мм.

В целом подбор количества ступеней осуществляется следующим образом: необходимо разделить общую высоту этажа на определенное число подъемов и сопоставить полученные высоту и ширину ступеней с тем, подходят ли они ширине среднего шага человека. Если при подсчетах будет образовываться остаток, то следует увеличить или, наоборот, сократить высоту первой ступени. Возможная разница составит менее 10 мм, что в результате практически не будет заметно. Такое допущение оправдано тем, что изменить высоту этажа нельзя, ее можно только скорректировать за счет укладки напольного покрытия, чтобы при делении ее на высоту подъемов получалось целое число.

Не менее важно при расчете размеров винтовой лестницы на второй этаж своими руками определить ширину ступени в ее узкой части. В качестве опоры забежных ступеней винтовой лестницы выступает центральная стойка в виде обсадной трубы диаметром 50 мм, на которую нанизываются ступени

Для того чтобы стойка стала более жесткой, а ступени были надежно зафиксированы, между ними необходимо вставить гильзы с шайбами. В этом случае произойдет увеличение диаметра трубы. Кроме того, в узкой части каждой ступени следует просверлить отверстие диаметром 50 мм. Для большей прочности ступени ее нужно расширить, сделав больше поверхность вокруг отверстия на аналогичную величину (на 50 мм). Становится понятно, что ширина узкой части ступени равна 150 мм.

Таким образом, можно определить все параметры проступи, ширина которой в узкой части составляет 150 мм, по линии движения — 262 мм, а в широкой части — 393 мм.

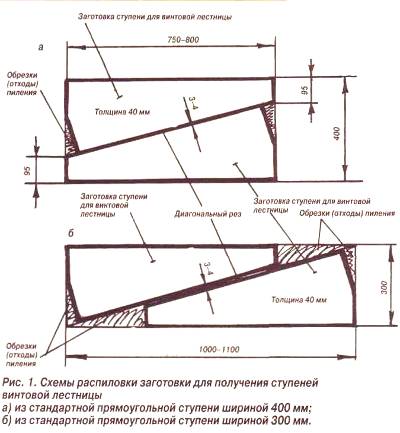

Руководствуясь полученными размерами, можно изготовить ступень, но обычно поступают гораздо проще, соединив разметку в узкой и широкой частях. Благодаря этому проступь становится шире, хотя после монтажа она не превышает расчетной ширины, потому что ступени являются забежными.

Далее представлена пошаговая инструкция по возведению винтовой лестницы в доме своими руками.

Изготовление и сборка

Перед тем как собрать своими руками деревянную лестницу, нужно изготовить все конструктивные элементы, подготовить проем и запастись крепежом и столярным клеем.

Разметка деталей и распил

Разметка и изготовление сборных элементов производятся на основании проведенных расчетов и в соответствии с чертежом.

Разметка ведется по чертежу

Последовательность такая:

Обрезаем по длине опорные балки – тетивы или косоуры, и наносим на них разметку. Это удобно делать с помощью специального шаблона прямоугольной формы или металлического уголка, на котором отмечены ширина проступи и высота подступенка. Разметка ведется сразу по всей длине.

Готовые проступи для деревянной лестницы

Все заготовки шлифуем и обрабатываем защитными составами. После сборки обязательно останутся места, куда пропитка не попадет, поэтому делать это желательно до её начала.

Защитная пропитка для дерева

Обустройство проема

Проем для лестницы обустраивается между соседними несущими балками потолка. Если расстояние между ними слишком мало для того, чтобы сделать лестницу нужной ширины, можно выпилить одну промежуточную балку, а крайние связать друг с другом поперечными брусами такого же сечения.

Размеры проема нужно привести в соответствие с параметрами лестницы

Порядок сборки

В зависимости от того, какую конструкцию имеют деревянные лестницы, схемы сборки могут отличаться:

  • Маршевые лестницы легче собирать, закрепив несущие балки в горизонтальном положении на удобной высоте. Собрав отдельные пролеты, их устанавливают на место и закрепляют.
  • Винтовые конструкции и лестницы с забежными ступенями можно собирать только на месте, подгоняя детали  друг к другу и к стенам.

Но чаще всего сначала закрепляют на месте несущие балки и опорные столбы, а потом на них фиксируют ступени и ограждения. О том, как собрать деревянную лестницу своими руками – видео и описание ниже.

  • Несущие балки жестко фиксируются сверху и снизу. Основанием для крепления могут служить как полы первого этажа и балки перекрытия в проеме, так и промежуточные площадки.
  • Крепление осуществляется с помощью анкеров, болтов, металлических уголков. Нижнюю часть косоура дополнительно можно зафиксировать на деревянном полу, используя опорный брусок. Также одна из балок может крепиться к стене дома.
  • Прежде чем начнется сборка лестниц деревянных, нужно с помощью уровня проверить совпадение посадочных мест для ступеней. Они должны находиться в одной горизонтальной плоскости.
  • После этого несущие опоры необходимо в нескольких местах стянуть специальными стяжными болтами, чтобы укрепить конструкцию и зафиксировать стабильное расстояние между ними по всей длине.

Стяжка косоуров болтами

Далее выполняется монтаж подступенков (если они запланированы) и проступей. Способ монтажа зависит от выбранной конструкции.

В простой косоурной лестнице сначала устанавливают подступенки, затем на них и горизонтальные запилы укладываются проступи. Их прикручивают саморезами.

Крепление подступенков на саморезы

Если хочется избежать видимых креплений, используют соединения шип-паз или на шпунты. В этом случае в деревянных заготовках заранее выпиливаются пазы или отверстия для шпунтов, а соединение выполняется с помощью столярного клея.

Перед укладкой ступени шип подступенка промазывается клеем

Вариантов крепления ступеней к тетивам несколько: их можно вставить или задвинуть в смазанные клеем пазы, прикрутить саморезами к опорным брускам или металлическим уголкам.

Варианты установки ступеней

Последними монтируются элементы ограждения.

Сначала в начале и конце каждого пролета устанавливают опорные столбы.

Конечные столбы лестничного ограждения

Между ними на заданном расстоянии крепятся балясины. Наиболее надежный способ крепления – на шканты с клеем или на болты, гнезда для которых делаются в проступях или тетивах.

Монтаж балясин и перил

Монтаж балясин на болты:

После установки всех балясин они срезаются по прямой, параллельной уклону лестницы, на высоте 90-100 см.

Подрезка балясин

В последнюю очередь крепят поручень, в нижней части которого имеется паз под балясины.

Установка перил

После окончания сборки все неровности шлифуются, дефекты шпаклюются, и вся конструкция покрывается лакокрасочными материалами.

Выбор профиля и его возможности

От самых простых – такая конструкция в подвале вполне приемлема.

Идея сборки металлической лестницы не нова. На этом пути было несколько промежуточных решений, в которых главная роль уделялась швеллеру и металлическому уголку.

Принцип сборки был очень простой:

  • два швеллера устанавливались параллельно друг другу;
  • между ними наваривались контуры из металлического уголка;
  • в который можно было закрепить деревянную ступеньку или использовать металлическую рельефную конструкцию.

Однако практика показала одну очень неприятную особенность металлического уголка – способность деформироваться под нагрузкой. Альтернатива ему была очень быстро найдена, это металлический профиль.

К вполне приемлемым домашним – довольно аккуратно смотрится.

Лестница из металлопрофиля имеет те достоинства, которые сложно переоценить, а именно:

  • Профильная труба позволяет воссоздать любой тип лестниц от стационарной на несколько маршей, до приставной и винтообразной. Изгибы, углы поворотов решающего значения не имеют (хоть 30, хоть 180 градусов);
  • Металл приемлет любые комбинации материалов, использование его с деревом, стеклом и даже пластиком значительно обогатят не только внешний вид готового изделия, но и цветовые возможности;
  • Использовать только профиль для лестницы можно. Современные технологии окрашивания металлических изделий предадут ему любой из возможных цветов порошковым методом. Хотя наиболее популярные цветовые решения для металла являются: золото, серебро и ретро черный цвет с элементами блестящего светлого металлика;
  • Лестница из профиля, конечно же, надежна и прослужит не один десяток лет;
  • Сборка всей конструкции осуществляется быстро, обладая навыками сварки, в течение короткого времени, вы соберете всю конструкцию;
  • Сложность каркаса не играет решающей роли в скорости сборки, так как вариант решения проблемы будет находиться в подготовительном этапе (многое зависит от правильности резки заготовок, но об этом в отдельной главе);
  • Крепления для таких лестниц можно готовить на любом этапе и во время строительства дома и в готовой коробке;
  • Цена профиля не является неподъемной и вполне по карману обычной семье;
  • Лестница из профильной трубы спокойно собирается своими руками, сильно облегчит работу сварочный бытовой аппарат.

Особенности работы с материалом при изготовлении лестниц

Можно соорудить скелет и таким образом.

Лестница из профиля прочна и долговечна, однако и у металла существует свой предел, соблюдение же нижеприведенных правил поможет вам избежать неприятностей при работе с профилем. Итак:

К подготовительным работам приступили

Ступеньки для лестницы – форма, материал, особенности конструкции

Любая работа начинается с проведения расчетов и изображения на бумаге. Расчет лестницы из профильной трубы позволит вам подсчитать количество материала, который пойдет на производство несущих элементов, оснований для ступенек, а также количества других материалов.

Схема разложит все по своим полочкам и позволит вам осуществить свой проект «зряче». На этом этапе вам понадобится собрать инструмент, которого будет не так много.

Но тем не менее:

  • Сварочный аппарат и пачку электродов к нему;
  • Болгарка и круги по металлу;
  • Перфоратор и набор сверл (соответствующего характера) для возможности установки крепежных костылей;
  • Молоток и маркеры с измерителями.

Также на этом этапе вы проводите разметку и резку металла под планируемые размеры.

А для наглядности лучше иметь чертеж под рукой.

Если для изготовления ступенек вы используете дерево или фанеру, то необходимо подготовить материал и для ступенек.

К сборке

Лестница на косоуре: особенности конструкции и изготовление своими силами

На этапе непосредственной сборки очень важно правильно собрать несущие балки, так как именно на них ляжет вся нагрузка и от конструкции и от проходящих по ней людей, переносимых грузов. Самая простая конструкция металлической лестницы собирается следующим образом:

Самая простая конструкция металлической лестницы собирается следующим образом:

Мы рекомендуем вам, даже если вы все же решите сделать эти щели, произвести дополнительное укрепление конструкции, а именно забив в стену три костыля (для этого можно использовать отрезки арматуры) под основной несущей внутренней трубой и подварить эту конструкцию.

Для наружной стойки можно использовать металлическую трубу, на низ которой наварить такую же площадку как на оконечности швеллеров, а верх срезать под уклон несущей балки и подварить. В этом случае вы вообще забудете про вибрацию, а трубу, которая будет видна, можно использовать как опору для цветочных горшков и прочих элементов декора.

Комплектация и элементы готовых винтовых лестниц

В большинстве случае винтовая лестница имеет идеальное круговое строение на плане сверху с центром в виде опорной стойки, а также со ступенями метровой длины по всему периметру. Причем использование ступеней длиннее полутора метров невыгодно с точки зрения экономии пространства. Винтовая конструкция может состоять из опорного столба, тетивы, боковых ограждений, перил, балясин, опорных стенок и ступенек. Центральная опора присутствует в 3 типах лестниц. Она бывает тонкой, а может занимать много пространства. Во втором случае винтовая лестница скорее всего предусматривается изначально. Перила (поручни) устанавливают на балясинах или же предусматривают как единое целое с боковым заграждением. Балясины или заграждение есть не на всех лестницах, например, на миниатюрных конструкциях иногда обходятся без них. Роль опоры способны играть тетива и сплошные простенки. Последние имеют высоту до первого этажа или полностью скрывают конструкцию. Проступи выполняются как простые забежные ступеньки или под «утиный шаг».

Особенности самостоятельного сооружения

Для изготовления потребуется сварочный аппарат, механическая пила и наждачный круг для удаления заусенцев. Если предполагается обшивка древесиной, то еще и циркуляционная пила, струбцины для временной состыковки деталей и сверла по металлу для формирования отверстий под саморезы.

Согласно созданному заранее проекту, о выполнении которого прочесть можно в соответствующей статье, рассчитывается, сколько потребуется метров металлического профиля, труб, стальных листов и арматурной стали. Следует учесть, что достойная металлическая лестница своими руками будет сварена после ряда практических занятий, курс которых можно также пройти самостоятельно по видео и описанию.

С помощью компактного аппарата для электродуговой сварки выполняются прочные швы, превращающие сооружение в монолитную конструкцию с равнозначными в любой точке характеристиками прочности

Для изготовления несущих балок (косоура или тетивы) рекомендовано использовать швеллер, подойдет двутавр, вполне пригодна уголковая сталь, трубы с прямоугольным сечением.

Данная простейшая лестница из металла своими руками сооружаться будет из поставленного на ребро швеллера с размерами 8-10. Если предполагается последующая обшивка, для изготовления ступеней можно использовать листовую сталь, для ступеней наружных конструкций потребуются листы с рельефом, подойдет прессованный решетчатый металлический настил или подобный материал с противоскользящими свойствами. Для ограждений нужна будет угловая сталь, для выполнения опор для проступей арматура.

Схема простой металлической лестницы с несущими балками из швеллера, к которым привариваются сделанные из арматуры кобылки

Из арматуры нужно сделать по проектным размерам кобылки – конгруэнтные друг другу опорные приспособления, устанавливаемые на балку. К той части кобылки, на которую непосредственно «ляжет» ступень, нужно приварить кронштейны для крепления. К поставленному на ребро швеллеру надо приварить кобылки по точной, заранее выполненной разметке

С целью достижения полной идентичности второй швеллер рекомендовано приложить к швеллеру-балке с уже приваренными кобылками и скорректировать разметку в случае отклонений.Обратите внимание. Для устройства лестницы со стандартной шириной до 1 метра достаточно сделать два косоура или тетивы. Более широкую конструкцию нужно оснастить тремя и более балками

Более широкую конструкцию нужно оснастить тремя и более балками.

  • Затем все составляющие металлической лестницы собираются воедино посредством электродуговой сварки, если все сделано из металла или путем установки деревянных ступеней.
  • Готовое сооружение надо обработать грунтом и покрыть защищающим от коррозии составом.

Опорными деталями для крепления ступеней могут служить сваренные из швеллера стойки, металлические уголки, приваренные к несущим балкам.

Варианты привариваемых к несущей балке приспособлений для установки ступеней: слева — сваренные из швеллера, справа из углового проката

Более сложный вариант – изготовление лестниц из металла с вырезанной из толстой листовой стали пилообразной тетивой. Резать нужно, очень тщательно, досконально соблюдая размеры.

Предположим, решено, что наружная металлическая лестница будет оснащена деревянными накладками для проступей. Перед выполнением обшивки надо оценить вероятность закладки дополнительных крепежных деталей.

На металлических ступенях размечается расположение отверстий для саморезов или болтов с шайбами, периодичность 15 см. От торца отверстия должны отступать минимум на 2 см. К металлическим проступям монтируют подложку из фанеры. Ее крепление производится с помощью специфического монтажного клея с эффектом заполнения, он не сминается после застывания

Заполняющий пустоты клей поможет устранить дефекты, неизбежные даже при качественно выполненной сварке.Внимание. Крепить подложку на монтажную пену нельзя, т.к. она не устойчива к смятию

она не устойчива к смятию.

Двумя струбцинами накладка из древесины фиксируется на металлической проступи и крепиться саморезами через высверленные отверстия снизу в подтай или открыто болтами с шурупами.

Металлическая лестница с деревянными ступенями: крепление элементов из древесины в «поттай» скрыто от обозрения

Изучив простейшие способы и узнав, как сварить металлическую лестницу, можно смело приступать к устройству простого сооружения, ведущего, к примеру, в погреб. А затем опытный уже исполнитель вполне способен будет изготовить более сложную, более эстетичную конструкцию, собственноручным производством которой не грех будет и похвастаться.

Производство металлического каркаса

Предлагается вариант прямой маршевой лестницы, цена которой относится к бюджетной.

Из чего можно собрать каркас?

Самые популярные изделия для производства каркасов своими руками — швеллер, уголки и профильные трубы.

Металлический каркас из уголка для лестницы

Лестница может быть сварной или собранной из элементов, для чего используются болты. В последнем случае конструкция более мобильна, ее при необходимости можно разобрать и перенести на другое место.

Сварной каркас для лестницы — монолитное сооружение, отличающееся большей надежностью. Однако для производства такой системы необходимо обладать навыками работы со сварочным аппаратом.

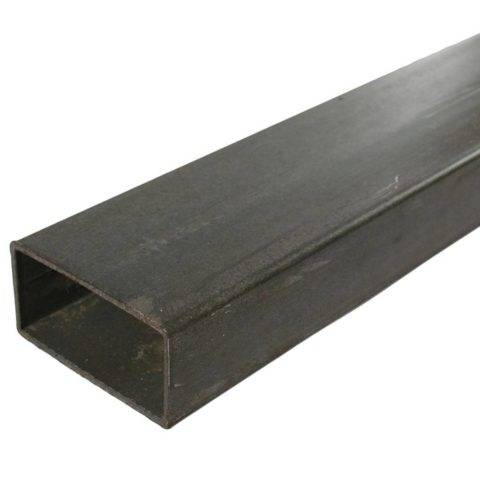

В нашем случае используется профильная труба 80 х 40 мм. Толщина металла — 3 мм. Каркас — зигзагообразный. Отрезки трубы обрезаются под углом 45 градусов, после чего свариваются в ступенчатый косоур.

Можно проводить сварку и под прямым углом, наложив горизонтальную деталь на вертикальную. Но в таком случае останутся открытыми полые трубы, что не слишком эстетично.

Труба для изготовления каркаса

Расчет параметров лестницы

Расчет металлического каркаса лестницы — важнейший этап, определяющий удобство, надежность и эстетичность конструкции.

Для определения длины каркаса необходимо измерить:

  • высоту марша, для чего замеряется расстояние между полом первого и второго уровней;
  • длину пролета.

Высота нашей лестницы — 3 м, длина — 4 м.

Для комфортного перемещения по лестницам глубина проступи должна находиться в диапазоне 25…30 см, а высота ступени варьируется от 15 до 20 см. В нашем случае эти значения будут 25 и 20 соответственно. Таким образом, лестница будет состоять из 16 ступенек.

Изготовление косоуров

Видео в этой статье поможет разобраться с технологией производства.

Перед началом работы необходимо подготовить инструменты и приспособления:

Наименование инструментаФото
Болгарка

Болгарка для нарезания трубы

Сварочный аппарат

Аппарат для сварки отрезков трубы

Дрель

Дрель для сверления крепежных отверстий

Уровень

Уровень для установки конструкции

Кроме этого, не обойтись без: угольника, маркера, рулетки, насадки для шлифовки, кисти и защитных составов.

Краткая инструкция по проведению работ:

  • Для производства основной части каркаса требуется нарезать куски профильной трубы (под углом 45 градусов). Сделать верную разметку поможет стусло. Для каждой ступени необходимы две детали — горизонтальная (под проступь) и вертикальная. Первая имеет длину 25 см, вторая — 20 см. Выбор размеров определяется параметрами ступеней.
  • Проводится сварка каркаса для лестницы. Начинается она с двух отрезков трубы, которые образуют г-образный сегмент, определяющий одну ступень.

Элемент косоура

Прямой угол необходимо проверять угольником.

  • Таким же образом подготавливаются все элементы, которые при помощи сварки соединяются в один зигзагообразный косоур.
  • Места сварки необходимо зачистить при помощи болгарки с насадкой.

Зигзагообразный косоур

К готовым косоурам привариваются небольшие уголки, на которые будут укладываться ступени и крепиться саморезами (снизу). Сварочные швы также зачищаются. При желании можно между косоурами приварить уголки, которые образуют своеобразную рамку для ступени, а также придают дополнительную прочность сооружению.

Направляющая с уголками

Необходимо периодически контролировать ровность косоура.

  • Для монтажа к полу первого этажа и перекрытию второго необходимо к торцам направляющих приварить стальные пластины, в которых требуется сделать крепежные отверстия.
  • Косоуры готовы. Их можно закреплять на основаниях. Перед этим следует не забыть обработать их грунтовкой по металлу и покрыть декоративным составом, защищающим от внешних воздействий.

После изготовления и установки каркаса, можно начинать заниматься монтажом ограждений и облицовкой конструкции. Таким образом, вопрос, как сделать каркас для лестницы, решен довольно экономичным способом.

Лестница на двух ломаных косоурах

Как сделать винтовую лестницу своими руками

Чтобы самостоятельно сделать винтовую лестницу, нужно произвести точные расчёты.

Оптимальная ширина винтовой лестницы составляет 0.8-0.9 метра. Предположим, нам необходимо сконструировать лестницу шириной 0.85 метра и высотой 2.7 метра с центральной металлической стойкой диаметром 0.2 метра. Первым делом определяем общий диаметр будущей конструкции, который будет равен двойной ширине лестницы и толщине опорной стойки. В нашем случае это 0.85 х 2 + 0.2 = 1.9 метра. В полученную окружность вписываем другую окружность. Вдоль ее будет двигаться поднимающийся по лестнице человек. Радиус этой окружности R1 будет равен сумму половины ширины ступеней и радиусу r центральной стойки: 0.85/2+0.2/2= 0.475 м.

Наиболее оптимальная ширина ступеней составляет 30-35см, однако в данном случае она будет увеличиваться при удалении от центра лестницы. Для нашей винтовой лестницы используем среднее значений ширины ступени 20см. Чтобы определить число ступеней, приходящихся на один виток лестницы, делим длину вписанной окружности (траектории движения человека по лестнице) на ширину ступени. 2 х 3.14 х 0.475/ 0.20= 14.9. Полученное значение округляем до целых, получаем 15 ступеней.

Далее вычисляем приблизительную высоту ступеней.

Делим окружность  на 15 равных частей при помощи радиальных линий. Для того чтобы человеку было удобно подниматься по лестнице, первая ступень витка должна быть выше последней на высоту человеческого роста, при этом необходимо учесть толщину ступеней и сделать небольшой запас 10-15 сантиметров. При среднем росте 1.85м, толщине ступеней 0.04м и запасе высоты 0.15м, высота одного витка будет составлять 2.05м. Теперь делим полученное значение на количество ступеней. Высота каждой ступени 2.05/15= 13.67см.

Общее количество ступеней определяется путем деления высоты лестницы на высоту одной ступени. Для нашего случая это 2.7/0.1367= 19.7. Для того чтобы определить окончательную высоту ступени, округляем полученной значение до 20 и вновь делим на него высоту лестницы: 2.7/20 = 0.137. Окончательная высота ступени — 13.7см.

Винтовая лестница своими руками. Изготовление ступеней и перил

Ступени для винтовой лестницы можно изготовить из прочной древесины, например, бука или дуба. Проще всего взять уже готовые ступени прямоугольной формы, сделать из них заготовки нужной вам конфигурации. В настоящее время на рынке доступны два типичных размера деревянных ступеней толщиной 40мм: 40х80см и 30х110см. Каждую такую ступень можно распилить по диагонали, получив две трапециевидные заготовки шириной 300мм с одного края и 90мм с другого края. После этого заготовкам можно придать соответствующую форму и закруглить края. Все кромки обрабатываются при помощи шлифовальной машины или руками обыкновенной наждачной бумагой. Готовые ступени можно покрасить или покрыть лаком. К ступеням крепятся специальные втулки, посредствам которых они будут соединяться с центральной стойкой.

Балясины перил изготавливают из деревянных или металлических стержней, сами поручни обычно делают из клееного бруса или пластика. Перила могут состоять из нескольких прямых брусков или иметь криволинейную форму. Второй вариант смотрится намного эффектнее, однако его достаточно сложно реализовать.

Сборка лестницы

Вначале на стойку нанизываются ступени, после чего она устанавливается в заранее подготовленном месте и крепиться к полу и перекрытию. Заранее продумайте способ крепления стойки и позаботьтесь о его надежности. Ступени должны перекрывать друг друга на 5-6см. Они располагаются в нужном положении и фиксируются при помощи больцев. Затем к широкой стороне ступеней прикручиваются балясины, а к ним в свою очередь крепятся перила. Балясина первой ступени делается большей длины и крепится к полу. Это обеспечит конструкции большую прочность конструкции.

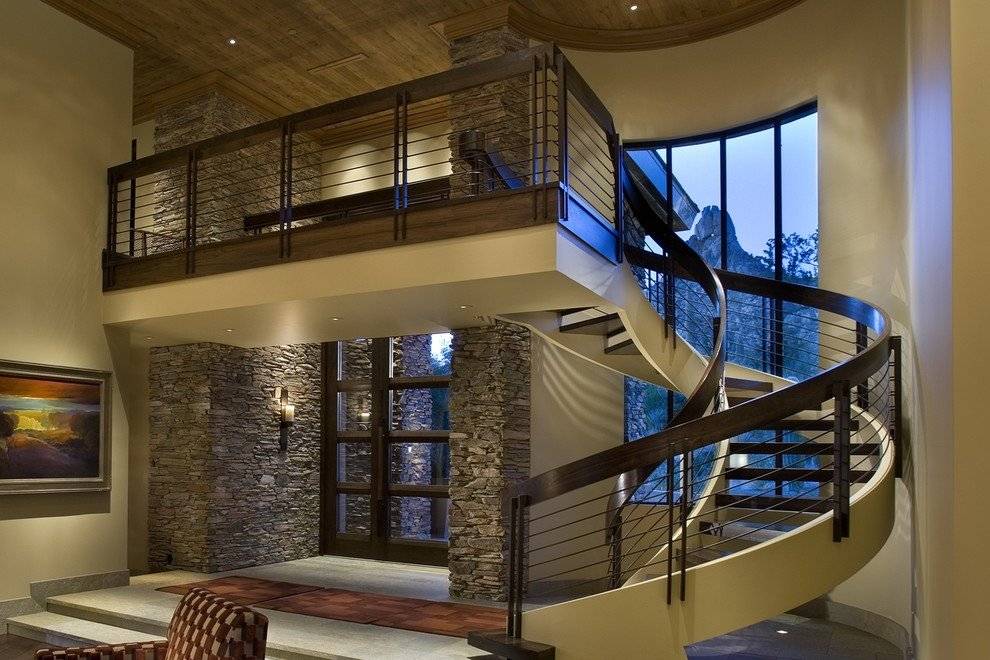

Изготовление винтовой лестницы своими руками — это достаточно сложный процесс, требующий большого внимания и точных расчетов, поэтому прежде чем приступить к работе, тщательно изучите основные принципы создания таких конструкций, а также хорошо продумайте каждый ее элемент.

Изготовление лестницы из профильной трубы на второй этаж своими руками

Для изготовления лестницы на металлическом каркасе используют трубы профильные с размерами сечения 40х60 мм, что обеспечит конструкции достаточную прочность.

Существует два метода сборки каркаса. Можно изготовить весь каркас вне места установки и потом перенести его непосредственно к месту, где будет располагаться лестница. Такой метод не всегда может подойти, так как конструкция довольно тяжела и придется прибегнуть к помощи специальных механизмов. Да и готовая конструкция может по габаритам не вписаться в существующие проемы.

Монтаж модульной лестницы заводского изготовления легко осуществить самостоятельно

Специалисты рекомендуют производить изготовление каркаса прямо на месте установки лестницы на второй этаж. В этом случае допущенные ошибки можно корректировать по мере выполнения работ на месте.

Нарезка заготовок

Работу начинают с выбора конструкции лестницы: в данном случае это будет косоурная конструкция. Разрабатывается схема лестницы со всеми необходимыми размерами и учетом расположения поворотных ступеней. Схема будет нужна на протяжении всего времени изготовления и монтажа лестницы.

Схема модульной лестницы на хребтовом косоуре

Профильные трубы предварительно очищаются от окалины. В соответствии со схемой, производятся работы по подготовке элементов необходимого размера и количества.

Самостоятельное изготовление лестницы на металлическом каркасе возможно, если конструкция проста и имеются навыки работы со сварочным аппаратом и металлом

Для того, чтобы работа шла быстрее рекомендуется сначала подготовить и нарезать все элементы, а потом приступать к сварке. Но постепенная нарезка по ходу выполнения работы позволяет допустить меньше ошибок. Выбирать вам. Распил труб выполняется с выдерживанием всех углов.

Монтаж несущих опор

Как только все элементы нарезаны, устанавливаются несущие балки каркаса. Количество балок должно быть равным количеству косоуров. Несущий швеллер обрезают так, чтобы он упирался плоскостью среза в потолочную балку и в пол. В некоторых случаях подготавливают основу и к ней приваривают швеллер.

Просторная маршевая поворотная лестница с площадкой

На этом этапе важным условием является правильная и параллельная установка швеллеров (если их несколько). От их расположения будет зависеть правильность всей конструкции. Если планируется поворотная система, необходимо предварительно сделать необходимый поворот несущей балки согласно вашей схеме. Если на схеме предусмотрена конструкция с площадкой, то концы опор маршей должны упираться в площадку и быть надежно зафиксированы.

Заготовки для ступеней

Заготовки для ступеней делают в форме треугольника, в который впоследствии закладывают ступени. Для фиксации этих треугольников используют точечный шов в нескольких местах. Проверяют правильность крепления и лишь после этого надежно фиксируют сваркой к основному каркасу. Также применяют в качестве крепежа болты.

Маршевая поворотная лестница на металлическом косоуре

Когда первая заготовка для ступени готова, на нее укладывают временную ступень из доски, затем постепенно монтируются все следующие «косынки».

Изготовление каркаса для поворотной на 90 градусов лестницы значительно сложнее. Размеры треугольных заготовок будут различными.  Здесь рекомендуется готовить каждый элемент только после того, как смонтирован предыдущий.

Винтовая лестница на металлическом каркасе

Иногда, при применении в качестве несущего элемента широкого швеллера, вместо треугольных заготовок для ступеней приваривают к основе металлические подставки для них.

Обработка металлического каркаса

После монтажа приступают к зачистке швов. Обрабатывается вся металлическая поверхность каркаса: обезжиривание, нанесение составов от ржавчины, грунтовка. Далее, металл покрывается краской. Если использовался профиль из нержавеющей стали, обработка не нужна.

Металлическая лестница в стиле «минимализм»

Ступени для лестницы могут быть выполнены из дерева или металла. Более экзотический вариант камень или стекло. Если в качестве ступеней выступает дерево — полки треугольных уголков должны быть снизу, если камень или бетон — полки направляются вверх.

Основным преимуществом лестниц на металлическом каркасе является возможность объединить различные материалы в самых разнообразных комбинациях. Вместе с тем лестницы на каркасе из металла прочны, долговечны и могут соответствовать любому стилю интерьера.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
