Инструкция по бетонированию опор
Данная технология предусматривает полную либо частичную заливку столбиков бетонной смесью марки М100 в сухом грунте и М150, когда земля влажная. Чтобы посчитать количество материалов, требуемых для бетонирования, воспользуйтесь данными из таблицы, где указаны их объёмы для приготовления разных марок раствора.
Таблица расчёта бетона, цемента и прочих ингредиентов бетонной смеси
Тип грунта | Марка бетона | Портландцемент М400, ведро | Песок, ведро | Щебень фракции 20—40 мм, ведро |
Сухой | М100 | 1 | 4 | 6 |
Влажный | М150 | 1 | 3,3 | 5 |
Зная число ямок под опоры и их глубину, несложно подсчитать общий расход стройматериалов. При полном бетонировании в скважину глубиной 1 м помещается не более 4 стандартных вёдер бетона. Дополнительно приготовьте такие материалы:
- рубероид или полиэтиленовую плёнку, чтобы отгородить бетонную смесь от земли;
- песок для подсыпки на дно скважины;
- куски арматуры или уголков для анкеровки.
Стройматериалы для бетонирования столбов
Набор инструментов используется такой же, как при забивке, только вместо кувалды вам понадобится бетономешалка. В крайнем случае можно обойтись без неё и готовить смесь на листе металла с помощью совковой лопаты. Чтобы выполнить фиксацию и анкеровку металлических столбиков, надо приготовить сварочный аппарат.
Как бетонировать: технология заливки по шагам
Первый этап работ, состоящий из разметки и копки ям, производится по вышеописанной технологии. Полное бетонирование столбов выполняется в такой последовательности:
- Уплотните дно ямы, подсыпьте его песком и утрамбуйте ещё раз.
- Установите опору и выровняйте по вертикали в двух плоскостях, пользуясь строительным уровнем.
- Зафиксируйте трубу в проектном положении, приварив к ней обрезки уголков таким образом, чтобы их концы упирались в почву. Если столбики деревянные, то прибейте к ним планки или просто заклиньте крупными камнями.
- Дно скважины и земляные стенки укройте рубероидом или плёнкой. Цель — не дать вытечь молочку из бетона, отчего прочность последнего снижается.
- Приготовьте бетонную смесь и уложите её в яму со стойкой. В процессе заливки наблюдайте, чтобы она не отклонилась от вертикали, была ровной.

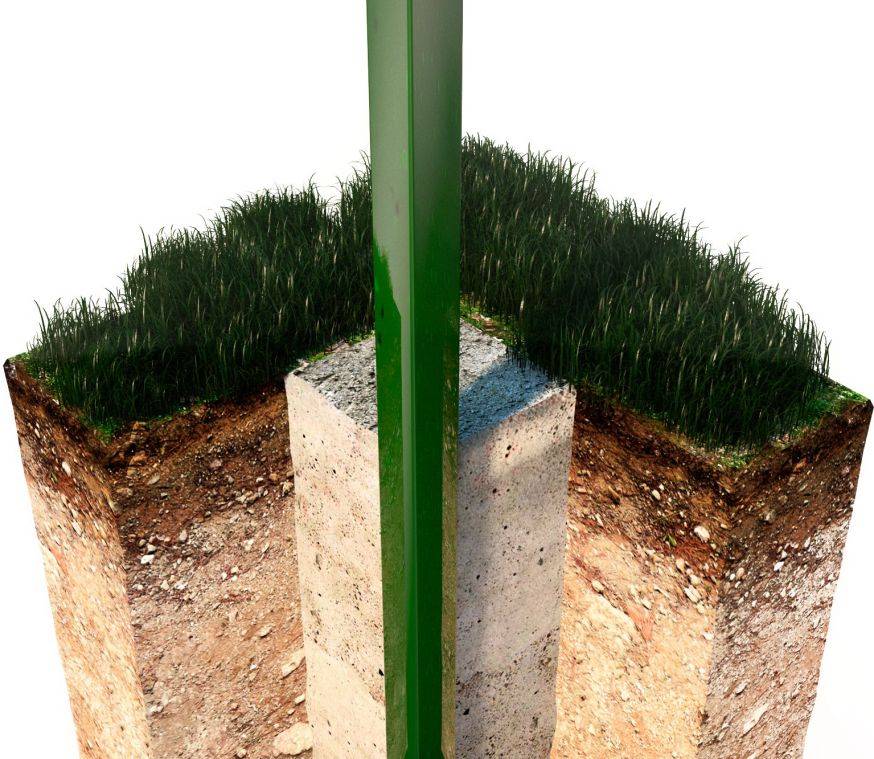

Полное бетонирование стойки
Корректировка вертикали после бетонирования
Полное застывание бетонной смеси происходит через 3 недели. До тех пор не допускается вести работы, могущие нагрузить столбики. Максимум, что вы можете сделать, — почистить их и покрасить.
О частичном бетонировании: на какую глубину закапывать и какое расстояние между столбиками
Если почва на вашем участке сухая и не сыпучая, то расходовать материалы на полноценную заливку бессмысленно. Достаточно сделать для каждого столбика бетонный воротник по такой технологии:
- Выкопайте яму на половину от расчётной глубины, но сделайте её на 20—25 см шире сечения стойки.
- Возьмите готовую опору и забейте её посередине дна ямы на необходимую глубину. Почву вокруг трубы уплотните и подсыпьте песком.
- Выполните анкеровку и опалубку из рубероида, как это описано в предыдущем разделе.
- Заполните скважину бетонной смесью.
Так силы морозного пучения действуют на заборные столбы
Способ удобен тем, что наполовину забитую в землю стойку проще выверить по вертикали и зафиксировать в таком положении. Но подобная технология, как и полное бетонирование, неприменима в пучинистых грунтах. При сильных морозах почва вытолкнет наружу всю конструкцию. Чтобы этого не произошло, воспользуйтесь следующей инструкцией:
- Точно узнайте, какова глубина промерзания земли в вашей местности. Просчитайте общую высоту опор по такой формуле: надземная часть + глубина промерзания + 0,5 м.
- Подготовьте смесь щебня с песком для замены пучинистого грунта вокруг столбика.
- Просверлите скважину, чтобы бур ушёл на 0,6—0,7 м ниже границы замораживаемой почвы. Сделайте подсыпку 10 см из песка и утрамбуйте его.
- Установите опору и закрепите в вертикальном положении.
- Заполните яму бетоном на высоту 0,5 м.
- После схватывания монолита засыпьте скважину доверху смесью песка и щебня.
Бетон заливается не выше границы промерзания, а дальше засыпается щебень
Когда насыщаемый влагой грунт заменён на щебёнку, а бетонный монолит располагается ниже границы промерзания, силы морозного пучения не смогут вытолкнуть вашу опору из земли.
Как правильно бетонируются столбы — видео
Как вы могли убедиться, технология установки заборных столбов не содержит особых сложностей. Также не требуется специального оборудования для выполнения работ, но при наличии бетономешалки или гидромолота дело пойдёт гораздо быстрее. Строить ограждение лучше с помощником, поскольку большинство операций производить в одиночку неудобно.
Расчет материала на забор
Перед тем, как отправиться за покупкой перечисленных материалов и инструментов, необходимо выполнить расчет потребности в них. «На глаз» этого делать не стоит, чтобы, с одной стороны, не переплачивать, а с другой – не ездить за внезапно закончившимися изделиями.
Расчет количества листов
В зависимости от того, будет ли проектируемое ограждение сплошным или секционным, расчет необходимого количества листов проводится следующим образом:
- сплошной. В этом случае общая протяженность забора делится на полезную ширину листа (с учетом перекрытия). Округляется в большую сторону;
- секционный – если ширина секции равна ширине листа, то в расчет берется общая размерность листа. Если в одной секции планируется устанавливать полтора или два листа, то учитывают полезную ширину.
Профнастил можно устанавливать горизонтально или вертикально. В первом случае высота забора будет равна 1, 2 или 3 листам, во втором – выбирается произвольно.
При покупке металлопрофиля опираться на понятие его площади – бессмысленно. Исходить нужно из ширины и оперировать штуками.
Расчет количества столбов
Расчет количества стоек также производится, исходя из типа сооружаемого забора и заданного расстояния между опорами:
- сплошной. Число столбиков определяется, как частное от деления общей длины ограды на интервал между опорами. Среднее значение – 2-3 метра. В связи со значительной парусностью профлиста увеличивать это расстояние не рекомендуется, поскольку потребуется дополнительное укрепление в виде утолщения опорных труб, увеличения количества лагов;
- секционный. Требуемое количество столбов определяется числом запланированных секций. При проектировании рекомендуется назначать длину секции равной общей или полезной площади металлопрофиля, то есть, соответственно одной или 1,5/2 единицы.
В обязательном порядке необходимо предусмотреть наличие стоек в углах ограды, а также в местах установки ворот и калиток.
При расчетах округление производится в меньшую сторону. Корректировка выполняется за счет изменения расстояния между опорами.
Расчет количества поперечных лаг
В зависимости от высоты забора рекомендуемое количество поперечин составляет:
- забор – ниже 2 метров, количество лаг – 2. При этом расстояние от краев листа должно быть равно примерно 30 см;
- забор – выше 3 метров, количество лаг – 3.
Таким образом, общий погонаж перекладин определяется умножением их количества на периметр ограждения.
Расчет дополнительных материалов:
Выбор необходимых материалов для забора
Так выглядят металлические заборные столбы Столбы должны быть достаточно прочными, чтобы выдерживать повышенные нагрузки. Выбор материала — серьезная задача, к решению которой нужно подходить ответственно. Нельзя просто брать то, что нравится. Ни к чему хорошему не приведет и выбор «на глаз». Любое необдуманное действие может повлечь за собой значительные финансовые потери. То же самое касается и установки. Если не рассчитать глубину закапывания столбов, тогда не стоит удивляться падению ненадежной конструкции. В строительстве нельзя делать что-то примерно. Здесь не обойтись без точных математических расчетов.
Оптимальные материалы, которые нужны:
- кирпич;
- дерево;
- железобетон;
- камень;
- сваи;
- трубы.
- Опоры из кирпича обладают значительной прочностью и долговечностью. Они отличаются привлекательностью своего внешнего вида.
Однако их стоимость повышает необходимость обязательной заливки фундамента. Цена забора возрастает, когда применяется высококачественный кирпич.
- Есть много регионов в России, где древесина является доступной. Она легко поддается обработке. У нее отличные эстетические свойства: деревянная конструкция смотрится просто великолепно, но гниение для нее — это настоящая проблема.
- Железобетонные столбы монтируются быстро. Им не грозит коррозия, но их внушительная масса создает проблемы для самостоятельного монтажа. Для их установки необходимо привлекать спецтехнику.
- Каменные столбы имеют свои преимущества — прочный материал представлен в огромном разнообразии. Можно брать на свое усмотрение булыжники и валуны, гальку, известняк, песчаник, щебень, бутовый или доломитовый камень. Из них щебень представляет собой разновидность мелкого бутового камня.
Процесс монтажа каменных столбов для забора Как самостоятельный стройматериал щебень используется редко, его часто применяют при сооружении ленточного фундамента как наполнитель. Конструкция из камня необычайно привлекательная и долговечная. Сама природа заботится о вашей защите.
- Винтовые сваи для забора — особо прочный вариант. Опора плотно входит в землю, благодаря конструкции лопастей винта. Если позволяют условия, столб устанавливается с помощью спецтехники: тогда не понадобится рыть и закапывать яму самому. Сегодня такое ограждение относится к бюджетной категории. Стоит покупать сваи с учетом грунта, где будет устанавливаться ограждение.
- Существует несколько видов труб. Все они могут использоваться при строительстве оградительных сооружений: асбестоцементные и металлические. У каждого подвида есть свои плюсы и минусы.
Особенности металлических труб
У металлических труб небольшой вес. Изделия считаются достаточно прочными. Сварка позволяет быстро произвести соединения отдельных элементов. Можно выбрать подходящий вариант для любых условий. Так как металл легко обрабатывать, конструкции с требующимися размерами изготавливаются на месте возведения будущего ограждения.
На что следует обращать внимание при выборе материала столбов для забора
Если верить отзывам, лучше брать стальные трубы с размером сечения 60 х 60 и длиной в 3 м. Можно остановить выбор на профильном или квадратном сечении трубы.
Хорошо выполнить предварительно подсчет, в какую сумму может обойтись строительный проект. Следует придерживаться запланированного бюджета. Какие материалы больше подходят для сооружения, решать только владельцу. Необходимо учитывать соотношение цены и качества. Владелец должен определиться, сможет ли сделать все сам или без услуг строительной техники никак не обойтись.
Установка заборных блоков своими руками
Первоначальным этапом является подготовка территории и колонных блоков для забора. Проводятся земляные работы, бетонирование, даётся время на просушивание основания и набора прочности. Возведение начинается с заливки фундамента
Установка фундамента

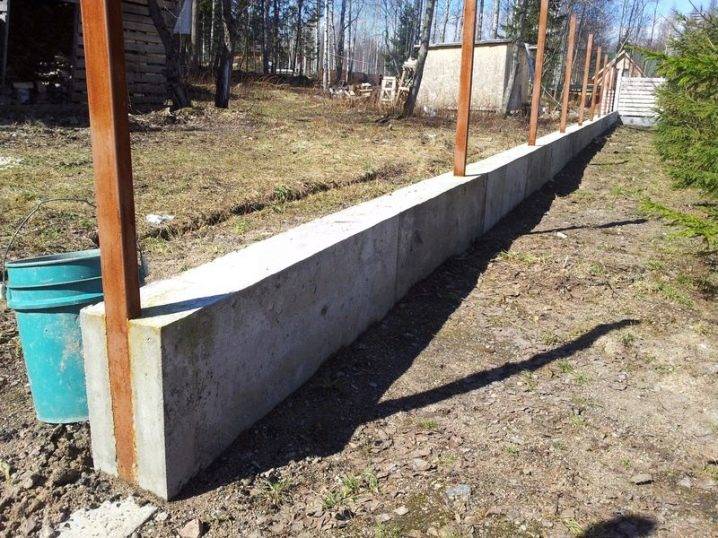

Монтаж забора по всему периметру дома необходимо начинать с заливки ленточного фундамента. Для этого вам необходимо выкопать траншею по периметру ограждения.
Работы нужно проводить в следующем порядке:
- Определите необходимое расстояние между столбами, разметьте территорию, а только потом приступайте к выкапыванию ям. Если вы планируете сделать фундамент глубиной 60 см, то яму для столбов вам придётся углублять На 1 метр. Ширина траншеи должна быть больше по сравнению с шириной столбика.
- Посыпьте дно ямы небольшим слоем гравия (10–12 см).
- Установите вертикально посередине ямы металлические трубы или профиль.
- Обложите яму опалубкой. Для её обрамления подходит фабричная опалубка либо изготовленная самостоятельно из досок с учётом надземной части 11–14 см.
- Проведите внутреннее армирование. Это позволит усилить опору конструкции.
- Залейте бетонную смесь. Её можно самостоятельно изготовить из песка, цемента и щебня в пропорции 2:1:3.
Фундамент для забора под наборные блоки К сборке столбов можно приступать только после того, как хорошо высохнет и наберёт прочность основание.
Монтаж столбов
Сборку наборных элементов проводят в следующей последовательности:
- Поэтапно по одному элементу нанизывают на центральный металлический стержень (если блоки цельной конструкции). Если есть замковая система конструкцию необходимо собирать в месте установки ограждения.
- Затем соединяют бетонной смесью между собой ряды. Для изготовления бетонной смеси необходимо смешать песок и цемент в пропорции 3:1 с добавлением пластификатора.
- Производится установка короба из металла либо прочного пластика внутри полой конструкции. Устанавливать его необходимо в том случае, если вы планируете спрятать проводку и коммуникации внутри столбов.
- Чтобы придать надёжность конструкции, необходимо сделать дополнительное армирование перед заливкой бетона во внутренние полости.
- Наполнение внутреннего пространства должно производиться поэтапно (путём монтажа 3–4 блоков). Когда бетон затвердеет, необходимо смазать стенки фундамента мастикой и приклеить рубероид, уложенный в траншею ранее.
- В конце работ не забудьте закрыть столбы колпаками. Они предотвратят попадание снега и дождя внутрь колонны, что может привести к разрушению бетона и повысит срок эксплуатации конструкции.
При монтаже блоков необходимо учитывать и согласовывать проводимые работы именно под тот забор который вы собираетесь установить. Так, например, если в планах ограждение из профнастила, то монтируются блоки одновременно с поперечинами. То есть делаются пазы, прокладываются и крепятся лаги и снова одевается блок.
Монтаж блоков забора
Закладка блоков при монтаже бетонных секций забора
Существует три способа установки наборных столбиков:
- Все столбы сначала необходимо установить по периметру, а затем приступать к укладке секций сверху в соответствующие пазы.
- Второй способ установки производится в следующей последовательности: 1) Закладывается первая опора. 2) В пазы столба устанавливаются пустотелые блоки и фиксируются временными подпорками. 3) Второй столб опускается под углом в яму, после чего паз совмещается с краями секций. 4) Заливается яма под вторую опору и по этой технологии производится установка ограждения по всему периметру участка.
- Третий – комбинированный способ. Изначально по всему периметру монтируется одна секция и столбы. Только после полного застывания бетона можно приступать к закладыванию оставшихся секций по высоте.
Перед тем как устанавливать колонны необходимо детально изучить каждый из этих способов и проконсультироваться со строителями. Если рассматривать в целом то второй из вышеперечисленных способов по своему исполнению считается гораздо проще остальных. Установка заборов из бетона по подобной технологии не требует значительных усилий при закладке секций. Поэтому её можно проводить самостоятельно без привлечения строительных бригад.
Особенности монтажа труб для ограждения
Строительство забора из металлопрофиля и профлиста имеет еще ряд особенностей.
- Какой бы способ установки ни был использован, часть трубы окажется под землей. Перед погружением необходимо этот фрагмент изделия обработать битумной мастикой.
- Профлист можно крепить изнутри или снаружи. В первом случае полотно крепят по самым краям, во втором – между лагом и краем листа остается 20–30 см.
- При монтаже листов изнутри, высота столбов и забора одинаковая. При сборке снаружи опора обычно ниже, чем ограждение.
- Верхний край труб нужно или заваривать, или закрывать заглушкой, чтобы дождь и снег не попадали внутрь столба.
- После сварки все видимые детали каркаса прогрунтовывают и окрашивают.
Забор из профлиста – ограждение достаточно легкое. Однако в зависимости от способа крепления листа, погодных условий района, характера почвы каркас под него сооружают разный.
]]>
Установка столбов
Для того чтобы правильно установить столб, важно обеспечить качественную гидроизоляцию той его части, которая будет погружена в грунт. Опоры из дерева, не защищенные от контакта с почвой, простоят 5-7 лет и сломаются от ветров или иных нагрузок. Точка перелома всегда расположена либо на уровне грунта, либо на небольшой высоте от него
Точка перелома всегда расположена либо на уровне грунта, либо на небольшой высоте от него.
Закопка
Строительство заборов предусматривает несколько способов установки опор. Самый простой и быстрый — закопка. Яма должна быть глубиной, на 20-30 см превышающей ТПГ (точку промерзания грунта) в регионе строительства. Это показатель учитывают и при выборе длины пиломатериала. Дно углубления выравнивают, делают дренажную «подушку»: 5-7 см песка и 10-15 см гравия. Она необходима для отвода влаги из прилегающей к опоре почвы. Также дренаж будет компенсировать подвижки грунта в периоды его замерзания-оттаивания, и забор с деревянными опорами не поведет.
Предварительно обработанный столб погружают яму и выравнивают по вертикали с помощью пузырькового строительного уровня. Если работу выполняют без помощника, опору нужно будет зафиксировать в этом положении. Задачу решают с помощью камней и укосин. После чего выполняют обратную засыпку: заполняют яму вынутым грунтом и утрамбовывают его.
Забивка
Забивают деревянный столб нечасто. Этим методом монтажа пользуются при установке металлических опор. Они обладают более высокими показателями прочности на сжатие и изгиб, устойчивы к механическому воздействию. Но если грунт достаточно мягкий, древесина крепкая и в наличии все необходимые инструменты (кувалда или «бабка»), можно забить и столб из древесины. Для выполнения этой работы желательно иметь помощника.
Брус длиной не более 1,5 м можно без особых сложностей вбить в землю кувалдой. Для опоры высотой более 1,5 м потребуется «бабка». Это самостоятельно изготавливаемое приспособление из отрезка металлической трубы с утяжеленной нижней частью. Ее центрируют над верхним торцом столба, приподнимают над ним с помощью рычагов и отпускают. Серией таких ударов вгоняют столб в грунт.
Забутовка
Забутовка столбов для забора — метод, во многом аналогичный закопке. Потребуется выкопать яму, сформировать дренажную «подушку» и установить на дно брус или бревно. После чего столб необходимо выровнять, обложив со всех сторон укосинами. Забутовка предполагает засыпку гравием или щебнем. Желательно использовать камни средней или мелкой фракции. Щебень засыпают в яму на высоту 15-20 см, проливают водой и уплотняют с помощью лома или отрезка бруса. Таким образом послойно заполняют котлован до уровня грунта.
С помощью металлической трубы
Забор деревянный со столбами из бруса можно усилить с помощью металлических труб. Это позволит исключить контакт древесины с грунтом, что продлит срок службы ограждения. Сечение трубы должно на 2-3 см превышать сечение бруса или диаметр бревна. Оптимальная толщина металла 4-5 мм. Длина трубы должна быть такой, чтобы погруженная в яму, она на 20-30 см возвышалась над уровнем грунта.
Установка деревянных столбов для забора с помощью металлических труб предусматривает два варианта крепления бруса (бревна) к металлу:
- притягивание хомутами приподнятой над уровнем грунта деревянной опоры ко вкопанной в землю трубе с ее внешней стороны;
- притягивание шпильками бруса, погруженного внутрь трубы.
Перед началом монтажных работ нельзя забывать о необходимости обработки металла антикоррозийным составом.
Бетонирование
Деревянные столбы для забора можно установить методом бетонирования. Это наиболее надежный способ монтажа, но выполнить его нужно правильно. Если просто заполнить бетоном выкопанную яму, это не обеспечит надежной установки опоры. Цементно-песчаный ком удержит брус, но сам он (ком) будет подвижен в почве, которая всегда мягче бетона.
Для того чтобы исключить отклонение опоры по вертикали, в стены ямы вбивают прутки арматуры сечением не менее 6 мм. Для большей надежности можно сделать два яруса этих металлических стержней. Последовательность работ:
- выкапывают яму;
- выравнивают ее дно;
- формируют дренажную «подушку»;
- вбивают в стены ямы арматуру;
- устанавливают на дно столб;
- укрепляют его укосинами;
- послойно заливают бетон, уплотняя его металлическим прутом (протыкают цементно-песчаный раствор для того, чтобы из него вышел воздух);
- накрывают свежий бетон влажной мешковиной или полиэтиленом.
Фото лучших столбов для забора
Инструкция, как выбрать двутавровую балку: характеристики, размеры, расчет параметров и нагрузок на балку
Выбираем трубы ВГП по уму: типовые размеры, советы по выбору и характеристики водогазопроводных труб
Гидравлический аварийно-спасательный инструмент: виды, особенности, правила выбора
Как выбрать и рассчитать швеллер — правила использования, таблицы размеров, расчет нагрузок и подбор веса профиля
Как выбрать и установить фиксаторы для арматуры: виды, характеристики, правила монтажа и применения
Стальной рифленый лист — изготовление, характеристики и варианты применения стального листа
Материал для столбов
Кирпичные столбы
Опоры должны быть крепкими, выдерживать вес профнастила, а также действие боковой нагрузки от ветра. Материал не должен разлагаться от атмосферных влияний, влаги, коррозии.
Делают опоры из материалов:
- кирпича, камня;
- древесины;
- металла;
- асбоцемента;
- железобетона;
- пластика.
Каменные и кирпичные разновидности строят на ленточном фундаменте из армированного бетона, бута. Под столбами глубину заложения основания увеличивают, иногда в такие ямы бетонируют отдельные стойки из других материалов.
Технология установки забора из профлиста на деревянные столбы предполагает предварительную пропитку защитными средствами против гниения, впитывания влаги, горения и микроорганизмов. Такие опоры служат недолго. Металлические столбы из труб, швеллеров, профтрубы также подвергаются коррозии, поэтому требуют обработки и окраски.
Асбоцементные трубы не разрушаются от почвенной влаги, опоры бетонируют в отдельных ямах. Для бетонных стоек берут готовые сборные продольные элементы, их ставят на фундамент, или бетонируют в нем.
Расчёт основных параметров для установки своими руками
Чтобы посчитать количество закупаемых материалов, необходимо определить параметры забора — общую длину, высоту, частоту установки опор и так далее. Алгоритм расчёта следующий:
- Измерьте общую длину ограждения с помощью рулетки. Высоту изгороди определяйте из соображений безопасности и на основании личных пожеланий. Как показывает практика, строить сплошной забор высотой более 2,5 м экономически нецелесообразно. Оптимальная высота, позволяющая экономить материалы, — 2 м (шестиметровая труба делится на 3 части).
- Определите высоту столбов. Принцип такой: для создания надёжного опорного рычага в грунте стойка должна быть погружена в землю не менее, чем на 1/3. Если планируется построить 2-метровое ограждение, то минимум 1 м опоры должен находиться в земле, тогда её полная длина составит 3 м.
- Посчитайте число столбиков в зависимости от интервала их установки.
Ограждения высотой больше 2,5 м лучше делать из сетки
Важно правильно подобрать шаг установки опор, зависящий от площади и парусности ограждения. Расстояние между столбами должно лежать в пределах от 2 до 3 м
Меньший интервал принимать нецелесообразно с точки зрения экономии, а больший резко снижает надёжность сооружения. Точный подбор производится в индивидуальном порядке.
Сплошная изгородь с оптимальным расстоянием между столбиками 2,5 м
Пример расчёта для длины ограждаемого участка 13,4 м при высоте забора 1,5 м:
- Если разбить это расстояние на 4 секции, то шаг столбов выйдет 3,23 м. При такой длине пролёта забор можно строить из кирпича или сетки-рабицы на металлических столбах. Профлист или другой сплошной материал ставить крайне нежелательно, стойки расшатает ветром.
- Разбивка на 5 секций даст оптимальный интервал — 2,56 м. Это подходящий вариант для большинства заборов, как деревянных, так и металлических.
- Если поделить расстояние на 6 пролётов, то длина каждого получится 2,12 м. Надёжность такого забора будет на высоте, хотя вырастет стоимость строительства. Но здесь можно сэкономить на сечении столбов и взять меньший типоразмер по сортаменту.

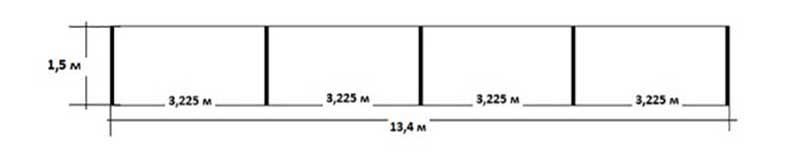

Пример разбивки на 4 пролёта
Пример разбивки на 5 пролётов
Если выбрать оптимальный шаг 2,5 м, то на возведение ограждения потребуется 6 опор, выступающих над уровнем земли на 1,5 м. По расчёту полная длина стойки вместе с подземной частью равна 1,5 / 2 х 3 = 2,25 м, с запасом — 2,5 м. Итого потребуется 2,5 х 6 = 15 м трубы или швеллера.
Разбивка на 6 пролётов
Как выбрать?
Кроме финансовых возможностей, оценки своих сил при монтаже и характеристик материала, на выбор влияет состояние, тип грунта и глубина залегания сточный и грунтовых вод. Наиболее благоприятный для установки опор – скалистый грунт. Благодаря своей твердости, он обеспечивает стабильность и устойчивость любому сооружению. Вода внутри такого пласта практически не движется, поэтому отсутствуют такие проблемные процессы, как размывание, оседание и вспучивание.
Песок не задерживает воду и практически не промерзает.
Самая сложная ситуация возникает, когда речь идет о глинистом грунте, который способствует скапливанию в нем воды. Чтобы она не контактировала с опорой, под ней делают своеобразную подушку из щебня. В ней скапливается воздух, поэтому она не промерзает и никак не может повлиять на столб.
Есть еще одна закономерность, согласно которой для рыхлой почвы нельзя использовать тяжелые материалы, например, железобетон, если у него нет широкого и плотного фундамента. Все эти тонкости необходимо учесть еще на этапе приобретения и составления проекта земельного участка, потому что не все идеи можно воплотить в жизнь.
