Применения электричества для организации отопления
Применение электроэнергии один из способов создать отопление частного дома без газа с монтажом водяного контура. Конечно это дорогостоящий вид обогрева. В принципе возможны следующие электрические системы отопления для частного дома с использованием электроэнергии:
- использование электрокотла для водяного отопления;
- размещение в помещениях дома электрических конвекторов;
- использование инфракрасных обогревателей;
- создание теплых полов.
Электрический конвектор
Электрический конвектор – простейшее устройство для нагрева воздуха в жилом помещении. Устройство отопления методом установки электрических конвекторов подкупает простотой монтажа, безопасностью, наличием защиты от перегрева и экологичностью. Инфракрасные обогреватели не менее удобны для применения, а иногда выбирается комбинированный вариант использования электрических обогревателей.
Подобные устройства легко объединить в одну систему и обеспечить ее работу в автоматическом режиме. Если на электрические конвекторы для отопления частного дома цены вполне доступны, то постоянный рост тарифов на электроэнергию уменьшает спрос на эти удобные системы обогрева.
Инфракрасные теплые полы
Одним из наиболее востребованных вариантов для загородного дома являются инфракрасные теплые полы. Они выпускаются в виде пленки, толщина которой около 3 мм. Монтаж такого пола простой и доступный. Пленка укладывается под любое напольное покрытие. Нередко пленку устанавливают на стены и даже на потолок. На потолке «теплый пол» размещают чаще всего в двухэтажных коттеджах или в домах с мансардой. Большая площадь обогрева ускоряет обогрев всего помещения и экономит до 40% электроэнергии.
Электрический котел
Электрические котлы вполне достойная замена газовым котлам. С их помощью легко создать отопление дома альтернативное газовому отоплению. Только цена электричества существенно ограничивает спрос на эти удобные и безопасные приборы.
Каждые 100 м2 требуют мощности 10 кВт. Если нужно будет установить мощный котел, то придется согласовать его установку с Энергонадзором. Электропроводка в доме, как правило, не соответствует требованиям, поэтому делают дополнительную линию от входа до котла.
По принципу действия котлы использующие электроэнергию для нагрева теплоносителя делятся на:
- электрический котел с установленными ТЭНами;
- электродный электрический котел;
- индукционный электрический котел.
Все вышеперечисленные приборы имеют общие особенности, которые отличают их от газовых и твердотопливных котлов. Эти особенности, которые могут стать преимуществами при применении котлов для отопления загородных домов:
- высокий уровень безопасности;
- бесшумность;
- простая регулировка температуры жилья, возможность автоматизации;
- нет проблем с топливом, его транспортировкой и хранением;
- не вредят окружающей среде;
- легко устанавливаются;
- могут быть напольными, настенными, трехфазными и однофазными.
Электродный котел
Электродный котел — самый экономичный электрокотел для отопления частного дома, обладающий небольшими размерами. По сравнению с ТЭНовыми котлами, экономия достигает 40 %. Характеризуются отсутствием накипи и быстротой нагрева воды.
ТЭНовый котел
ТЭНовый котел нагревает воду в контуре посредством трубчатых нагревательных элементов. Его основная функция – генерировать тепло. Контур отопления практически ничем не отличается от схем, применяемых для газовых или твердотопливных котлов. При этом нужно правильное расположение батарей отопления в частном доме относительно окон. Если окон несколько, то радиаторы устанавливаются под каждым окном.
Существуют правила и нормы установки батарей отопления:
- между стеной и батареей расстояние не менее 2 см;
- между подоконником и радиатором 8 – 10 см;
- между полом и низом батареи 10 – 12 см;
- во всех случаях желательна установка теплового экрана.
Индукционный котел
Индукционный котел можно представить в виде электромагнитного индуктора, или трансформатора, который имеет первичную и вторичную обмотку. Вторичной обмоткой служит корпус, в котором наводятся так называемые вихревые токи Фуко. Поскольку корпус котла является короткозамкнутым витком, то в нем наводятся значительные токи нагревающие корпус котла, следовательно, и теплоноситель. Индукционные котлы более экономным, чем ТЭНовые котлы и вполне применимы как альтернативные виды отопления частного дома или дачи.
Виды конструкций
Системы отопления могут иметь естественную или принудительную (искусственную) циркуляцию теплоносителя
Первый вариант – классический тип формирования магистрали с расширительным баком, который монтируется под потолком и получает нагретую воду от котла или печи. Жидкость самотёком перемещается по трубкам к батареям. Такой способ надёжен и лёгок в обустройстве, оптимально выполняет свои задачи в помещениях с небольшой площадью.

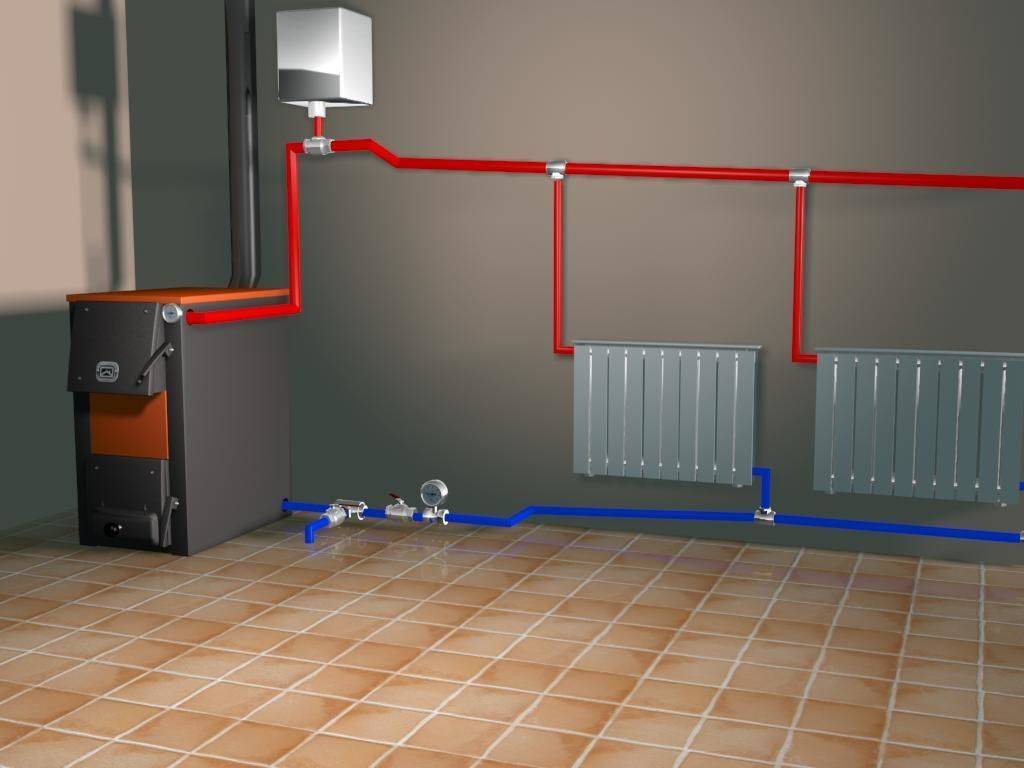

Естественная циркуляция

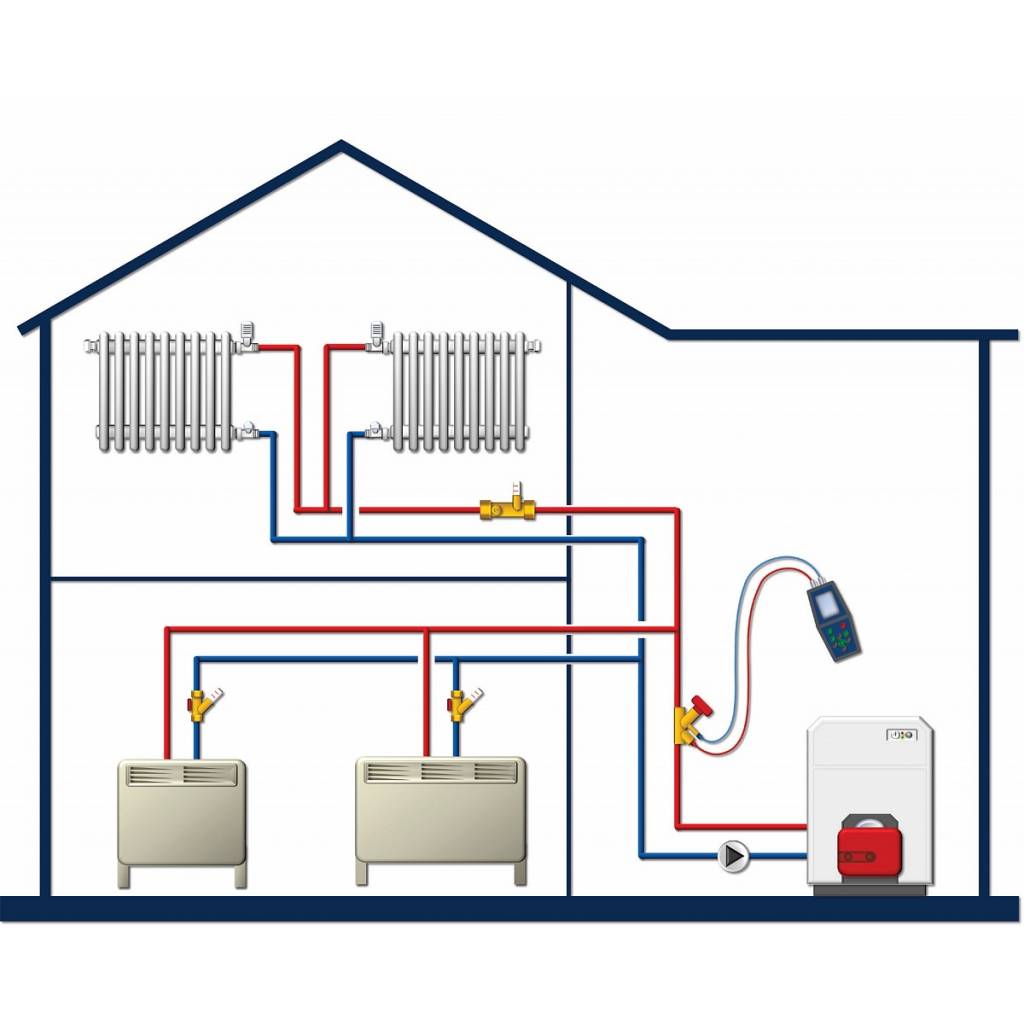

Принудительная (искусственная) циркуляция
Современные приборы практически повсеместно снабжаются встроенными насосными системами для циркуляции. Они позволяют организовывать более сложные и масштабные отопительные магистрали для крупных площадей.
К твердотопливным котлам насос подсоединяется отдельно. Это связано с сильным нагревом оборудования во время сжигания топлива.
Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем
Некоторые системы (например, тёплый пол) могут быть установлены только с искусственной циркуляцией, с самотечной схемой они не будут функционировать.
Отопительные схемы также могут быть закрытого и открытого вида:
- Старые варианты отопления зачастую имели открытый тип конструкции. С нагревом рос уровень жидкости в бачке и уменьшался по мере остывания. Специальный патрубок служил для сброса пара и чрезмерного давления на улицу либо в канализацию, чтобы предотвратить перегрев магистрали.
- Современные устройства закрытого типа с этой целью оснащаются расширительным резервуаром, компенсирующим рост давления. Для твердотопливных агрегатов предусматривается более крупный бачок, а также клапан для выведения пара и автоматическая водная подпитка.
Устройство и принцип работы геотермального отопления
Наглядно увидеть как работает тепловой насос можно на примере бытового холодильника или сплит-системы. Если дотронуться до радиатора на тыльной стороне холодильника, он окажется горячим, в то же время стенки морозильной камеры будут охлаждены.
В похожем режиме работают разнесённые в пространстве кондиционеры – внутренний блок охлаждён и служит источником прохлады, наружный блок сбрасывает на улицу тепло. В реверсном режиме сплит-система греет воздух в помещении.
Схематический принцип работы теплового насоса.
В тепловом насосе, предназначенном для отопления, внешний блок забирает тепло из воздуха, грунта или воды, для чего прокладывают внешние контуры из труб. В водяных контурах возможна перекачка воды, вход и выход в этом случае располагают на расстоянии около 20 метров. После преобразований в центральном блоке тепло поступает в дом.
Альтернативный способ организации посредством перекачки грунтовых вод.
В состав геотермальной системы отопления входят:
- Непосредственно тепловой насос с компрессором, испарителем, конденсатором и дроссельным клапаном.
- Контур низкотемпературного тепла.
- Контуры обогрева помещений (водяной или жидкостный) и подогрева воды.
В основе работы заложены работы Николя Леонара Сади Карно, одного из видных учёных, изучавших термодинамику на стадии становления этой науки. Подробно алгоритм работы заключается в следующем:
- Теплоноситель внешнего контура перекачивается по трубам. За время движения жидкость нагревается на несколько градусов от тепла земли, воды или воздуха.
- Внешний контур проходит через теплообменник-испаритель, где нагревает хладагент, например, фреон, который испаряется. Кроме того, хладагент поступает в испаритель через капиллярное отверстие и резко расширяется, что также способствует нагреванию.
- Компрессор сжимает нагретый хладагент, ещё больше повышая температуру фреона.
- Горячий сжатый хладагент поступает в конденсатор, где, охлаждаясь и превращаясь из пара в жидкость, отдаёт тепло теплоносителю системы отопления, циркулирующему уже по трубам отопления. Другой вариант — нагревает воздух, который распределяется по помещениям.
- Далее хладагент вновь поступает в испаритель, где нагревается новой порцией теплоносителя, циркулирующего во внешнем контуре.
Часто задают вопрос: откуда получается КПД тепловых насосов 300-700%. Это происходит благодаря тому, что теплоноситель внешнего контура выходит из насоса имея температуру от -15°C до +7оС и нагревается грунтом (водой, воздухом) до на 2-8°С, т.е. «забирает» часть энергии из внешних источников. Хладагент в насосе испаряется не только за счёт работы компрессора, но и из-за поступившего извне тепла.
Использование пара
Теплоносителем может быть вода, пар. Устанавливают парогенераторы, позволяющие преобразовать воду в пар, подавать по трубам.
Механизм: горячий воздух легче охлажденного. Прогретый пар быстро движется вверх отопительного узла. Искусственный прогрев не требуется. Поступая в батареи, газ охлаждается. Переходит в жидкое состояние. Снова возвращается в котел.
Отопительные системы жидкостного типа без насоса популярны. Это касается проектов частных, загородных домов
Важно произвести расчеты. Это обезопасит от замерзания холодной зимой
Водяное отопление частного дома
Водяное отопление в частном доме осуществляется при помощи замкнутого контура, заполненного циркулирующей по нему горячей водой. Нагревательным прибором в этом случае выступает котел, от которого по дому необходимо провести трубы к каждому радиатору. Вода проходит через батареи, отдает тепло комнатам и возвращается в котел. Там она снова нагревается и попадает в систему. В качестве теплоносителя также может использоваться и антифриз.
Чаще всего отопительная система состоит из медных труб, самых надежных, однако, и наиболее дорогих.
Кроме труб схемы должны быть укомплектованы дополнительными элементами:
- расширительным баком, собирающим лишнюю жидкость;
- терморегуляторами, контролирующими температуру перед радиаторами;
- циркуляционным насосом, обеспечивающим принудительное движение жидкости по трубопроводам;
- запорными и предохранительными клапанами.
Подвиды
Система данного типа может быть:
- одноконтурной, обеспечивающей только нагрев воздуха;
- двухконтурной, позволяющей еще и получать горячую воду.
По принципу движения жидкости в трубах различают однотрубные, двухтрубные и коллекторные системы. Первая предполагает последовательный переход теплоносителя от одной батареи к другой. Ее достоинствами можно назвать простоту проведения разводки, а недостатками – низкую эффективность, невозможность регулирования и сложность замены отдельных элементов.
Двухтрубная
Двухтрубная система лучше, так как является более ремонтопригодной и обеспечивает минимальные потери тепла.
Но самый удобный и эффективный способ устройства схемы водяного отопления получится, если провести коллекторную разводку, обеспечивающую и быструю замену износившегося элемента, и простое регулирование температуры, однако и стоящую при этом дороже.
Плюсы-минусы
Главным достоинством всех систем водяного отопления в частном доме является эффективная передача тепла по всем обслуживаемым помещениям. А среди недостатков можно назвать:
- сложность и трудоемкость монтажа;
- необходимость в регулярной профилактике труб и котла, которую можно проводить и самому, и с использованием услуг специалистов.
Виды водяного отопления частного дома
Источником тепловой энергии, которая нагревает воду, может быть различное оборудование. Выбор зависит не только от желания хозяина недвижимости, но и от возможности рационального использования того или иного нагревательного прибора. Суть системы водяного отопления частного дома заключается в переносе тепла от источника к потребителю с помощью теплоносителя. Теплоносителем выступает обыкновенная вода, а источником является обычно нагревательный котел, который включен в контур.
Водяное электрическое отопление частного дома
Ввиду практически повсеместной доступности электроэнергии проще всего установить электронагревательный котел. Выбор моделей таких котлов достаточно широк. Выбор есть и среди простых котлов малой мощности и среди больших современных, оснащенных по последнему слову техники. Многие из них дополнены функциями автоматизации: контроль давления, установка температурного режима, отключение по заданным параметрам, датчики перегрева и др. Все это делает использование электрокотлов в системе отопления дома очень удобным.
Однако не стоит забывать о стоимости источника – электроэнергии. Постоянное электрическое водяное отопление частного дома – не самый дешевый вариант. Хотя в качестве вспомогательного источника тепла или для периодического обогрева небольшого помещения — это, пожалуй, самый выгодный способ. Несомненный плюс электронагревательного котла – это быстрый прогрев системы и возможность автоматизации процессов, вплоть до включения системы «умный дом».
Печное водяное отопление частного дома
Обогрев от печи все еще часто используется в загородных домиках или на даче. И печное водяное отопление частного дома – один из его вариантов. Вода в накопителе нагревается от печи (твердо или жидкотопливной) и, двигаясь по трубам, обогревает все помещение. Такой способ вполне приемлем в дачных поселках, или во времянках, не подключенных к электросетям. Необходимо лишь обеспечить запас топлива и его хранение. Ну и, разумеется, соблюдать правила пожарной безопасности, поскольку открытый огонь всегда может привести к пожару.
Помимо электрокотлов и печей, источником тепла могут служить газовые приборы, а также оборудование, работающее на альтернативных видах топлива. Однако системы водяного отопления частного дома можно классифицировать не только по этому признаку. Не менее важным параметром является способ разводки.
Особенности разводки труб
Для разводки труб необходимо использование фитингов (тройников). Внутрь этой насадки устанавливается один конец трубы, а сам фитинг затем одевается на муфтовую часть.
Разводка труб бывает:
- нижней;
- одно- или двухтрубной;
- горизонтальной либо вертикальной.

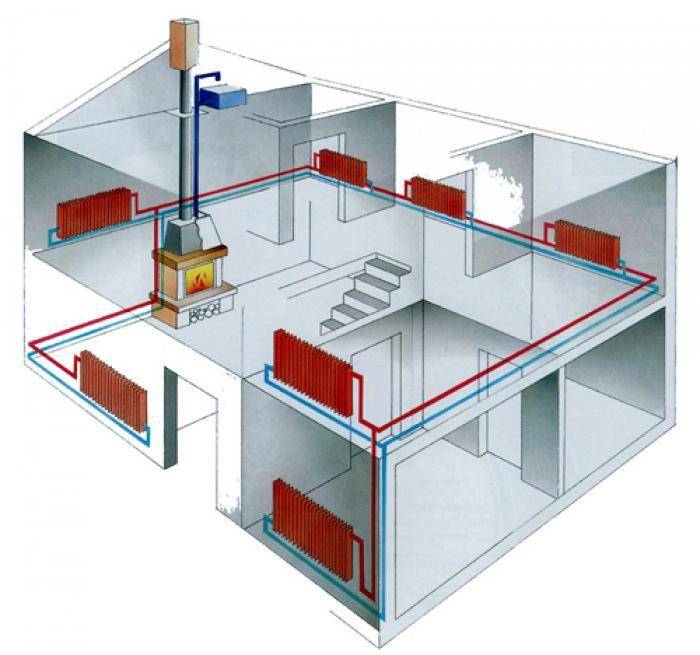

В условиях индивидуального дома наиболее эффективна и рациональна разводка, устроенная по всему периметру комнаты.
Разводка труб по периметру помещения является оптимальной
Соединение частей полипропиленовых труб осуществляется при условии их нагрева паечным аппаратом. В результате получается прочное и долговечное соединение всех элементов системы отопления.
Варианты монтажа водяных систем отопления
Однотрубное отопление чаще применяют для частных домов малой площади, для больших площадей рекомендуем смотреть в сторону двухтрубных систем.
Как лучше всего проложить трубы и подключить радиаторы? Если у вас небольшой дом, буквально на 2-3 комнаты, можно немного сэкономить на материала и проложить однотрубную систему. Здесь теплоноситель последовательно проходит по всем радиаторам, доходит до последней батареи возвращается в котел по обратной трубе. При такой прокладке используется нижнее подключение батарей. Недостатком является недостаточный прогрев самых дальних комнат, так как отдача тепла в радиаторах приводит к уменьшению температуры теплоносителя.
Проблема с остыванием теплоносителя решается установкой циркуляционных насосов и перемычек/байпасов на каждый радиатор (схема «ленинградка»).
Двухтрубные системы являются более совершенными. В них к самому дальнему радиатору прокладывается цельная труба, от которой делаются отводы к промежуточным радиаторам. Пройдя через радиаторы, теплоноситель отправляется в обратную трубу. Данная схема позволяет обеспечить равномерный нагрев всех помещений, а главным ее недостатком является повышенная сложность монтажа.
Если выбирать между однотрубной и двухтрубной системами, то мы рекомендуем остановиться на двухтрубном варианте. Он обеспечит равномерный обогрев комнат и позволит регулировать температуру посредством отсечения ненужных радиаторов.
Теплый пол
Теплые полы считаются одним из лучших вариантов электрического отопления частного дома. Нагревательным элементом является установленный в подпольном пространстве кабель или специальный мат, при правильном монтаже обеспечивающий равномерную и полноценную теплоотдачу. Используя подходящее напольное покрытие, можно создать в доме очень комфортную атмосферу.
Важнейшим качеством теплого пола является скрытый монтаж – система укладывается под напольным покрытием, поэтому на поверхности ее элементы не видны. Благодаря такой укладке помещение остается пустым, поэтому в нем можно реализовывать самые разные дизайнерские решения.
Система водяного отопления
Одна из самых эксплуатируемых систем отопления в нашей
стране – водяное отопление. Разводка труб в доме или квартире – привычное
явление.
Принцип работы водяного отопления заключается в следующем:
нагретая от котла вода естественным образом (или принудительным) циркулирует по
трубам, отдавая тепло помещению. Учитывая то, что по ходу движение воды в
местах соединения, на изгибе труб и т.д. образуется трение и местные
сопротивления, многие системы оборудованы клапанами для обеспечения давления,
сила которого равна потерям на сопротивление. Такая система водяного отопления
называется системой с искусственной циркуляцией воды.
Система водяного отопления может быть конструктивно
реализована по двум схемам:
Одноконтурная (система с замкнутой циркуляцией воды,
ориентированная только на отопление)
Двухконтурная (система, ориентированная одновременно на
отопление помещения и нагрев воды в водопроводе). Такая система требует
использования специального двухконтурного котла.
Устройство водяного отопления предполагает 3 принципиально
разные схемы разводки труб в комнатах.
Разводка труб отопления
Однотрубная система отопления дома
Схема однотрубной системы отопления представлена на фото.
Как видно из рисунка, трубы закольцованы, а радиаторы подключены по очереди. Таким образом, теплоноситель выходит из котла и поочередно проходит каждый из них.
При этом стоит отметить, что температура теплоносителя постепенно снижается. Это существенный минус системы. Тем не менее, она достаточно распространена ввиду простоты, экономичности и возможности сделать однотрубную систему отопления своими руками.
Как снизить потери тепла при однотрубной системе отопления:
увеличить число секций в последних радиаторах (два-три последних);
увеличить температуру теплоносителя на выходе. Это, в свою
очередь, повышает расходы на отопление;
обеспечить теплоносителю принудительную циркуляцию. Т.е.,
установить насос, который создаст в системе дополнительное давление заставляя
воду циркулировать быстрее.

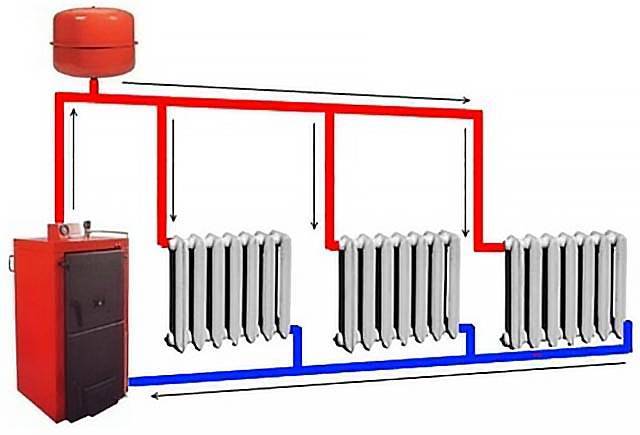

Двухтрубная система отопления дома
Схема двухтрубной системы отопления представлена на фото.
Синим цветом выделена труба отработки, которая отводит охлажденный
теплоноситель из радиатора в котел.
Двухтрубная система отопления дома с нижней разводкой – схемаСхема двухтрубной системы отопленияДвухтрубная система обеспечивает подачу теплоносителя к радиаторам без потери тепла. Ее разновидности показаны на фото. При параллельном подключении достигается экономия на материалах. При лучевом,
появляется возможность регулировать температуру в каждой комнате отдельно.
Коллекторная (лучевая) разводка
Предполагает использование специального устройства –
коллектора, которое собирает теплоноситель и распределяет по трубам к батареям.
Схема сложная в реализации, поэтому используется редко.
Схема коллекторной (лучевой) разводки
Безусловным плюсом системы водяного отопления можно назвать
ее безопасность.
К числу недостатков относят:
относительно трудно обогреть значительную площадь без
значительных затрат (ввиду потерь тепла при циркуляции воды);
эстетический параметр. Разветвленную систему труб можно
скрыть, пожертвовав некоторым количеством объема помещения, что не всегда
удобно, или же оставить на виду;
большие по размеру радиаторы отопления;
вероятность появления воздушных пробок. Эта проблема
возникает после спуска воды из системы.
Водяное отопление пола в доме
Водяной теплый пол представляет собой систему длинных пластиковых труб уложенных на
основание чернового пола.
Система водяного отопления пола
Монтаж системы теплого водяного пола выполняется в три этапа:
укладка утеплителя или устройство чернового пола;
правильная разводка труб, которая не допускает множественных
перегибов. Оба конца трубы подключаются к центральному отоплению. Через один
конец поступает горячая вода, через второй – отводится обратно в систему.
При укладке труб стоит помнить о высоком риске повреждения труб.
Во-первых, при укладке (изгиб).
Во-вторых, при эксплуатации, например, повреждение перфоратором. Чтобы не допустить этого, нужно составить подробную схему расположения труб;
заливка стяжки на систему труб.
Эта система может быть использована в качестве основной или
дополнительной. Выбирая водяное отопление по полу, следует помнить, что в системе должен поддерживаться оптимальный температурный режим, потому что при минусе и отключенном отоплении вода в трубах замерзнет, что неизбежно приведет к их деформации. Собственно, это касается любой системы водяного отопления.
Подбор оптимальной схемы отопления
Для обогрева жилища чаще всего используются следующие схемы, как установить котел отопления в частном доме:
- Однотрубные. Один коллектор обеспечивает все радиаторы. Он играет роль и подачи, и обратки, так как прокладывается замкнутым контуром рядом со всеми батареями.
- Двухтрубная. В этом случае применяется отдельная обратка и подача.
Чтобы выбрать наиболее оптимальную схему установки котла отопления в частном доме, рекомендуется проконсультироваться со специалистом. Однако в любом случае, двухтрубная система является более прогрессивным решением вопроса какая схема отопления лучше для частного дома. Хотя на первый взгляд может показаться, что однотрубная система позволяет сэкономить на материале, однако практика показывает, что такие системы и дороже, и сложнее.
Важно понимать, что внутри однотрубной системы остывание воды происходит намного быстрее: в результате более дальние радиаторы приходится оснащать большим числом секций. Также у раздающего коллектора должен быть достаточный диаметр, превосходящий линии двухтрубной разводки
Кроме того, в данной схеме существует серьезное затруднение при организации автоматического управления из-за влияния радиаторов друг на друга.
Небольшие строения типа дач, где число радиаторов не превышает 5, можно без опасения оснащать однотрубной горизонтальной схемой системы отопления частного дома своими руками (ее еще называют «ленинградкой»). Если число батарей увеличить, будут наблюдаться сбои в ее функционировании. Еще одно применение подобной развязки – однотрубные вертикальные стояки в двухэтажных коттеджах. Подобные схемы встречаются довольно часто и работают без сбоев.
Двухтрубная развязка обеспечивает доставку на все батареи теплоносителя одинаковой температуры. Это позволяет отказаться от наращивания секций. Наличие подающей и обратной трубы создает оптимальные условия для внедрения автоматического управления радиаторами, для чего используются термостатические вентили. В этом случае можно брать трубы меньшего диаметра и более простые схемы.
Какие бывают схемы отопления частного дома двухтрубного типа:
- Тупиковыми. В этом случае трубопровод состоит из отдельных ветвей, внутри которых используется встречное движение теплоносителя.
- Попутными двухтрубными. Здесь обратка выполняет роль продолжения подачи, что обеспечивает кольцевое движение теплоносителя внутри схемы.
- Лучевыми. Наиболее дорогостоящие схемы, где каждый радиатор имеет отдельно проложенную скрытым способом (в полу) линию от коллектора.
Если при укладке горизонтальных магистралей большого диаметра использовать уклон 3-5 мм/м, то будет достигнут гравитационный способ работы системы, и циркуляционные насосы можно не применять. Благодаря этому достигается полная энергетическая независимость системы. Этот принцип можно применять как однотрубных, так и двухтрубных схемах: главное – создать условия для самотечной циркуляции теплоносителя.
В открытых отопительных системах потребуется наличие в самой верхней точке расширительного бака: такой подход является обязательным при обустройстве самотечных контуров. Однако обратная труба рядом с котлом может быть оснащена мембранным расширителем, что позволит сделать систему закрытой, работающей в условиях избыточного давления. Такой подход считается более современным, и чаще всего используется в системах принудительного типа.
Особого упоминания при исследовании, какую схему отопления выбрать для частного дома, заслуживают теплые полы. Стоит такая система довольно дорого, так как требует укладки в стяжку нескольких сотен метров трубопровода: это позволяет обеспечить каждую комнату отдельным нагревающим водяным контуром. Трубы коммутируются на распределительном коллекторе, который имеет смесительный узел и собственный циркуляционный насос. В результате помещения прогреваются очень равномерно и экономично, в комфортной для людей форме. Подобный тип отопления может применяться в различных жилых помещениях.
Выбираем материал труб
- Популярные ранее стальные варианты в последнее время используются нечасто. Связано это со сложностями во время монтажа, подверженности коррозии даже при наличии защитного покрытия.
- Металлопластик легок в установке и прочен, но его слабое место – резьбовые соединения и фитинги, которые могут деформироваться в процессе резких изменений температуры теплоносителя, что спровоцирует потерю герметичности и протечки.
- Медь. Во всех смыслах отличный вариант, но предполагающий значительные финансовые расходы.
- Полипропилен – золотая середина. Прочность, гибкость, устойчивость к коррозии и температурным колебаниям – элементы отличаются всеми этими качествами.
Водяное отопление частного дома своими руками: схемы и пояснения
Система отопления частного дома бывает однотрубной или двухтрубной. Выбор схемы устройства отопления загородного дома своими руками зависит от площади помещений и опыта домашнего мастера. Разберемся, что представляет собой каждая из них и насколько они сложны в устройстве.
Однотрубная система отопления частного дома своими руками
Схема и порядок монтажа однотрубного отопления следующий. Из котла выходит разогретый теплоноситель, который двигается, последовательно проходя через радиаторы системы, после чего возвращается в котел. Схематически движение теплоносителя видно на рисунке ниже.
Однотрубные системы отопления в схематическом изображении:
Такая система отопления проста в исполнении. Минус – увеличение количество радиаторов приводит к тому, что первый из них слишком горячий, а последний наоборот холодный. При такой циркуляции разница температур в комнатах чувствительна, если отапливаемая площадь велика.
Двухтрубная схема отопления в частном доме своими руками
Если предыдущий вариант не подходит по причине большой площади отапливаемых помещений, можно применить двухтрубную схему обогрева. Здесь магистраль идет по иному «маршруту». И подача и «обратка» прокладываются по периметру помещения. Таким образом горячий теплоноситель распределяется равномерно по всем радиаторам, что исключает разницу температур. Схематически работу двухтрубной системы отопления можно увидеть ниже.
Схематическое изображение монтажа двухтрубных схем:
Мнение эксперта
Андрей Павленков
Инженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО “АСП Северо-Запад”
“Независимо от схемы (однотрубная или двухтрубная) циркуляционный насос устанавливается на «обратке» рядом с котлом. Теплоноситель в этой точке не столь горячий, а значит оборудование прослужит дольше.”
Выбирая между однотрубной и двухтрубной системой лучше остановить выбор на втором варианте. Несмотря на большие затраты сил при монтаже и средств на покупку труб, такая схема обеспечит равномерную и комфортную температуру в жилище и позволит регулировать каждый радиатор по отдельности.
Сложные системы с «Теплым полом» можно смонтировать только двухтрубной схемой
Схема обогрева теплоносителем двухэтажного дома
Для двухэтажных домов монтаж однотрубных схем крайне нежелателен. Несмотря на сложность монтажа двухтрубной системы и расход материала, это потери временные. Смонтировав простую однотрубную систему, мучиться придется все оставшееся время. Особенно заметен будет разбег температур в холода на втором этаже. Здесь можно провести аналогию с известным выражением экономиста Адама Смита, который сказал: «Я не настолько богат, чтобы покупать дешевые вещи». Это к тому, что переделать смонтированную однотрубную систему в двухтрубную будет накладно.
Для равномерного распределения теплоносителя по радиаторам в двухэтажных домах применяется коллектор, распределяющий один контур на несколько.
Схема отопления двухэтажного дома более сложна
Статья по теме:
Схема отопления 2-х этажного частного дома. Обзор однотрубных и двухтрубных систем, схем Тихельмана и Ленинградки. Теплотехнический расчет и нюансы монтажа отопления в доме – в нашей публикации.
Коллекторная схема отопления частного дома с принудительной циркуляцией
Коллектором называют цилиндр с одним входом и несколькими отводами. Он «разбивает» подачу от котла на 2÷6 контуров с одинаковой температурой. На «обратке» устанавливается такой же, но он выполняет обратную работу – собирает контуры в один и «направляет» в котел. Такую схему называют «лучевой».
Для эффективности обогрева на каждый из контуров устанавливается отдельный циркуляционный насос. Особенно востребовано дополнительное оборудование при подаче тепла на второй этаж.
Коллектор для водяного отопления частного дома выглядит так
Нюансы, присущие водяному отоплению
Водяное отопление жилого помещения подразумевает обязательную установку нагревателя. Это может быть электрокотел, или иное устройство, использующее жидкое или твердое топливо. Для движения теплоносителя по системе может использоваться циркуляционный насос, но применяется он не всегда.
В качестве нагревателя может использоваться твердотопливная печь
Полезно знать! Водяное отопление, в отличие от электрического, еще некоторое время поддерживает тепло даже при отключении нагревателя. Если сравнивать с инфракрасным обогревом, то жидкий теплоноситель выигрывает, особенно в отношении домов без необходимой термоизоляции.
