Водоснабжение бани

Небольшие монтажные хитрости

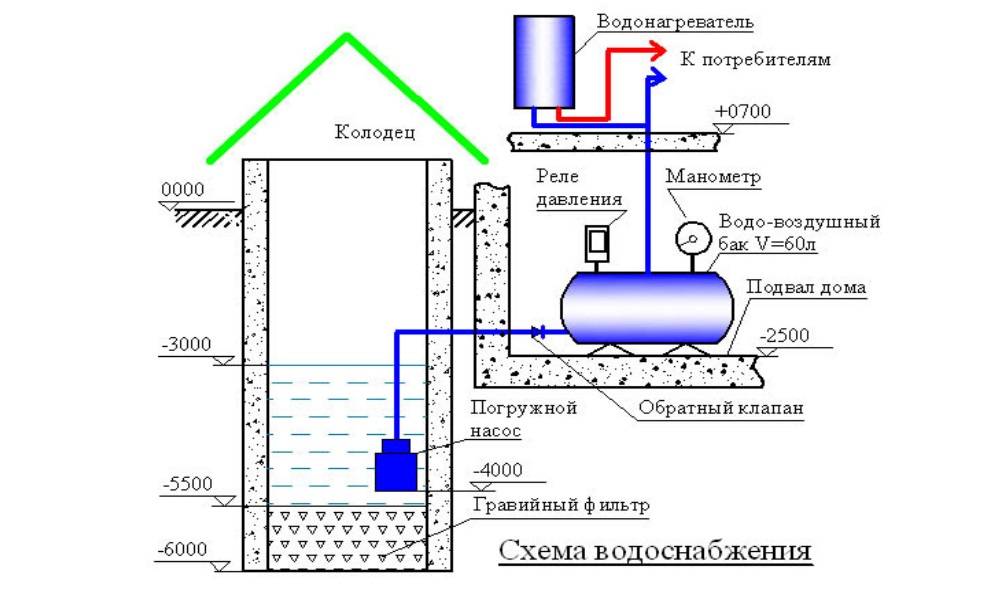

Работы по устройству начинаются с составления схемы (проекта) водоснабжения. На схеме наглядно показывается путь, который проделывает вода от точки водозабора до точки разводки системы водоснабжения в доме.

Разводка в доме может быть выполнена двумя способами:

• последовательный, когда труба прокладывается вдоль всего дома и от неё отходят несколько водопотребителей;
• коллекторный, при котором к каждому водопотребителю проводится отдельная труба.

Первый способ рекомендуется использовать, если в доме нет мощных источников-водопотребителей и проживает 1-3 человека.

При наличии стиральной машины, поливочных шлангов, систем автополива и орошения, при проживании в доме более 3-х человек рекомендуется устройство коллекторной системы водоснабжения, позволяющий обеспечить достаточный напор для комфортного водопользования.

Прокладка труб можно произвести выше глубины промерзания, но при этом водопроводные трубы и другие элементы системы будут нуждаться в дополнительном утеплении

Технология производства работ по устройству зимнего водопровода будет следующей:

1. Разработка схемы водоснабжения. Выбор материалов труб и глубины их укладки.

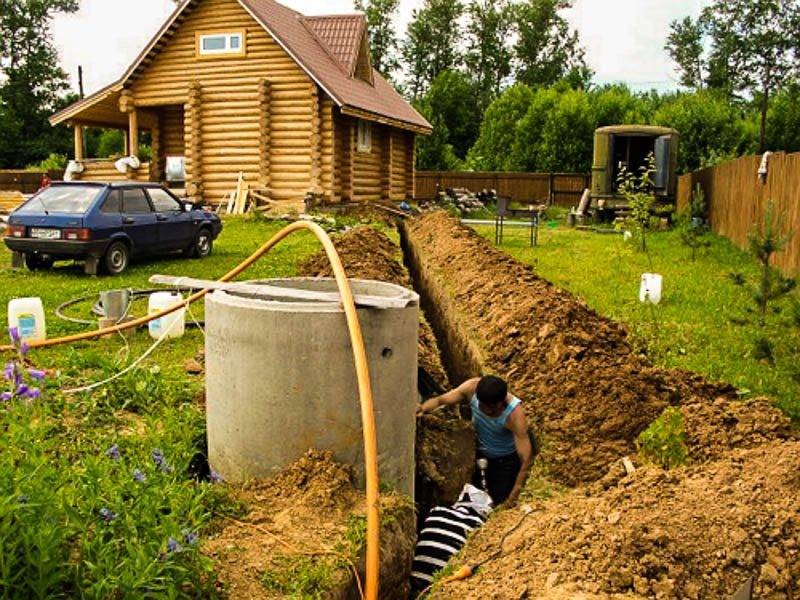

2. Рытьё траншей под трубы.
3. Установка насосного оборудования, гидроаккумулятора.
4. Соединение труб с насосным оборудованием и гидроаккумулятором.
5. Врезка заборной трубы в колодец.
6. Монтаж утеплённых труб от колодца к дому.
7. Разводка системы водоснабжения внутри дома.

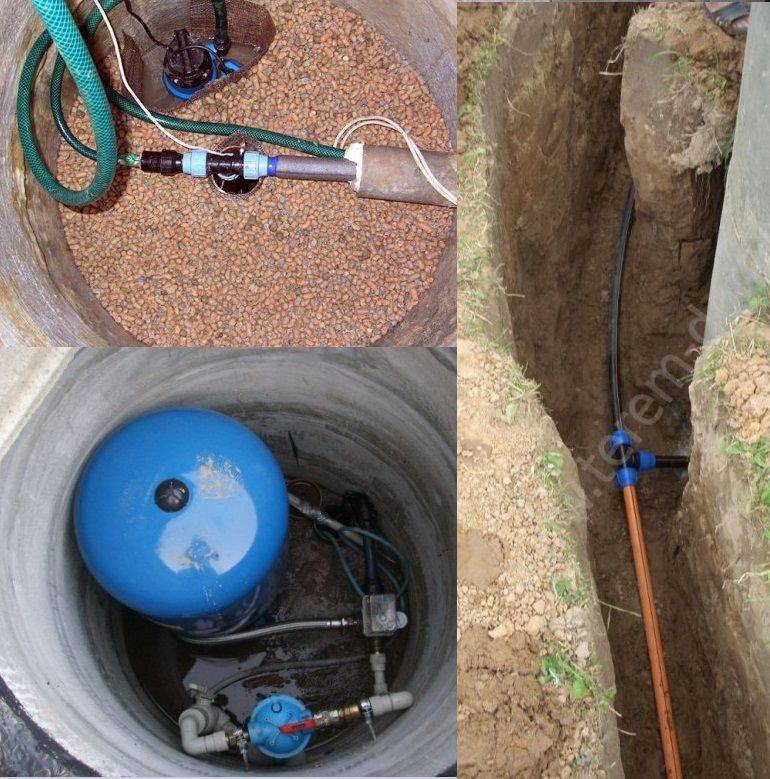

Монтаж труб от колодца к дому выполняется с использованием специальных сгонов – коротких труб с резьбой на концах. Сгон прижимается к трубе фланцами или фитинг-переходниками.

Обе конструкции необходимо тщательно герметизировать во избежание протечек. Трубы ПНД между собой соединяются при помощи спайки или фитингов.

Места соединений необходимо обрабатывать силиконовым герметиком. Обработка битумом и мастикой запрещена!

Глубина погружения в колодец заборной трубы поверхностного насоса должна приходиться чуть ниже уровня воды или не менее чем за 50 см от его дна. При опускании на дно будет происходить засасывание элементов донного фильтра.

Перед установкой заборной трубы из колодца откачивается вода, для обеспечения возможности герметичного соединения ее с коленом выводящей трубы из колодца.

Колено желательно оснастить краником для возможности перекрытия водоподачи при проведении ремонтных работ.

Трубы от колодца укладываются с созданием уклона в сторону колодца, для обеспечения слива воды из системы водоснабжения во время проведения работ по консервации.

Контролировать величину уклона можно при помощи строительного уровня. Для обеспечения самотёчного слива достаточно соблюдать уклон 2 градуса.

Если трубы необходимо утеплить, то монтаж готовых теплосохроняющих форм утеплителя лучше произвести до укладки труб в траншею

Ещё одним способом создать зимний водопровод является метод подогрева труб. Для этого применяется греющий кабель или пластины, которые монтируются вдоль труб или наматываются спиралью.

Устройство такого кабеля целесообразно в том случае, если участок бесперебойно снабжается электричеством.

При отключении электропитания не утеплённая труба сразу промёрзнет и водопровод выйдет из строя.

Оптимальным вариантом можно считать комбинированный способ, при котором утеплённые трубы подогреваются греющим кабелем. В этом случае кабель будет расходовать минимальное количество электрической энергии.

Материал для разных частей водопровода в бане

Продолжительное время эксплуатации — основное требование, предъявляемое к трубам. Они прокладываются под землей — замена трудная и невыгодная. Второе требование к материалу — устойчивость к перепадам температуры. Этими качествами обладает пластик. Для подземной части водопровода больше подходит полиэтилен. Он сохраняет пластичность до -50°С — такие морозы на глубине не встречаются.

Полипропилен выдерживает без повреждений до 25 замерзаний и оттаиваний. Возможно, что через несколько лет наружный водопровод из него разрушится. Трубы из полипропилена наиболее подходят для внутренней системы. Они легко паяются, соединения прочные и долговечные. Их удобно прокладывать в трудноступных местах.

Горячее водоснабжение бани

Любая баня, даже при ее эксплуатации в летнее время года, требует горячей воды. Перед тем как сделать горячее водоснабжение в бане, нужно выбрать один из его способов:

• Горячая вода в баню подается из дома по водопроводу в любом количестве и когда угодно. Если дом имеет хорошо организованное горячее водоснабжение круглый год, будет рациональным подключение бани к общей системе.
• Автономный способ. Он требует установки водяного нагревателя. Его тип, вид и марку нужно выбирать, учитывая оптимальные для использования источники энергии. Практичны и удобны накопительные нагреватели фирм Gorenje и Electrolux. Для них требуется всего одна надежная розетка. Конкуренцию таким нагревателям составляют проточные аналогичные устройства, но для полноценной работы, особенно в зимний период, проточные нагреватели должны обладать соответствующей мощностью и использовать трехфазное подключение.
• Горячее водоснабжение может осуществляться при помощи электрических, газовых котлов, которые бывают проточными и накопительными.
• Горячую воду можно получить от ее нагрева в баке от печи-каменки.

Смотрите видео о водоснабжении бани: Вот и вся наука! При желании и наличии времени водоснабжение бани можно выполнить самостоятельно. Наверняка, чистая вода любой температуры порадует ваших домочадцев.

Монтаж водопровода в баню под ключ

Чтобы обеспечить водоснабжение бани, выполняется монтаж трубопровода. Для этого выполняются следующие действия:

• Проектирование. Это важный этап работ для установки. На этом этапе подсчитывается, сколько метров трубопровода нужно, какие соединительные элементы потребуются, запорная арматура и т.д.
• Выкопать траншею, чтобы осуществить провод воды от колодца или скважины в баню. Копка выполняется ниже глубины промерзания. Если почва каменистая, то можно сделать защиту подушкой из песка, которая насыпается под трубопроводом и над ним.
• В кольце колодца с помощью перфоратора делается отверстие, в которое будет выводиться трубопровод. Чтобы снизить потерю тепла в этом месте, между трубой и поверхностью кольца в отверстии прокладывается теплоизолирующий материал.
• Трубопровод заводится под фундамент, так как большинство фундаментов ленточные.
• Для насосного оборудования лучше выкопать отдельную нишу в земле и утеплить ее дополнительно.
• Далее выполняется монтаж трубопровода от насоса до ввода в баню.
• Устанавливается насосное оборудование.
• Выполняется пробный запуск системы.

Установить зимний водопровод от скважины в баню потребуется уже другим способом. Часто используют утепленную тумбу. Так как, в скважине не сделать отверстие для выведения, у нее слишком маленький диаметр для такого монтажа. Коммуникация выводится в утепленную тумбу, оттуда в траншею. А дальше все, как было перечислено выше.

Проектировка и подсчет материалов

Чтобы обеспечить водоснабжение бани в зимний период, перед началом его монтажа нужно подсчитать, сколько необходимо будет приобрести оборудования и материалов. Необходимо посчитать:

• Сколько метров от скважины до входа (это необходимо для того, чтобы узнать количество нужных материалов).
• Сколько потребуется теплоизоляционного материала (утеплителя).
• Какое нужно количество соединительных элементов.
• Количество запорной арматуры.
• Дополнительные материалы (песок для защитной подушки, гофрированный шланг для защиты трубы от давления земли).

Прокладка трубы

Прокладывается за пределы глубины промерзания. Можно соорудить специальную защитную конструкцию, которая позволит снизить давление земли. Такая конструкция может быть из дерева, металла, можно использовать гофрированный толстый шланг. При необходимости насыпается защитная подушка (если много камней в почве). Если земля мягкая, то можно обойтись без такой подушки.

В местах выхода производится утепление. Например, стенка кольца колодка из бетона и она может служить источником потери тепла. Поэтому необходимо проложить теплоизоляционный материал.

Утепление

Саму трубу можно также утеплить. Для этой цели можно использовать два способа:

• Теплоизоляционный материал вокруг.
• Специальный греющий кабель, который работает от электрической сети. Такой кабель укладывается часто в местах входа в траншею, где есть риск промерзания. По всей длине его редко используют, так как это выйдет дорого.

Подключение и регулировка насосной станции

Водоснабжение бани потребует наличия насосной станции. Кто-то обходится и без нее, но лучше позаботиться о ее наличии. В насосной станции выполняется монтаж:

• Датчика давления;
• Запорной арматуры;
• Реле;
• Гидроаккумулятор.

Давление гидроаккумулятора придется снизить, если планируется только одна конструкция. Изначально давление рассчитано на 2,2 атмосферы. Включение необходимо настроить при 0,7, а выключение при 1,1 атм. Этого будет достаточно.

Как сделать водоснабжение бани своими руками и что нужно учесть

1. Выбор и подготовка источника воды.
2. Прокладка наружных водопроводных труб.
3. Установка приборов: шаровой кран, далее перед насосом угольный фильтр с резервом не меньше 30 кубометров и обратный клапан. От насоса идет труба к бойлеру. Сюда же устанавливается тройник для трубы холодного водоснабжения. На тройник устанавливаются краны для холодной воды. А на выходе из бойлера труба с горячей водой, на которой размещают краны горячей воды.
4. Разводка труб в помещении бани. Первыми устанавливаются вертикальные стояки, после чего проводятся горизонтальные магистрали.
5. Подсоединение труб к приборам, тестирование и запуск.

Если прогреть воду труда не составляет: используется банная печь, либо дополнительно устанавливается бойлер, то подать воду в отдельно стоящую постройку достаточно сложно. Нужно продумать, как будет установлена насосная станция, какое оборудование будет максимально эффективным и т.д.

Давно ушли в прошлое неказистые банные постройки с произвольным стоком грязной воды в «никуда» или ближайший водоем. Сегодня канализация в бане – не роскошь, а необходимость. К устройству качественной системы отвода стоков подталкивают не только нормы этики и эстетики, но и требования законов, направленные на обеспечение экологической безопасности окружающей среды.

Первый шаг к благоустройству бани – оценка состояния грунта на участке, определение оптимальной глубины укладки труб и решение вопроса о местоположении септика. Проще всего тем домовладельцам, которые принимали непосредственное участие в строительства бани или возводили (возводят) ее самостоятельно.

Строили баню своими руками? Значит данные о геологии почвы у вас уже должны быть

Без знания этих показателей невозможно выстроить безотказно работающую канализационную систему. Для тех, кто приобрел участок с выстроенной на нем баней, потребуется выполнить комплекс несложных наблюдений и расчетов.

Для определения типа грунта можно провести экспресс-исследование, которое не требует специальных знаний и основано на визуальном осмотре и тактильных ощущениях. Для этой цели в предполагаемом месте прокладки труб выкапывают яму глубиной ниже ТПГ на 25-30 см. Информацию о глубине промерзания почвы в данной местности можно получить от соседей, из справочников, на специализированных интернет-ресурсах.

РегионыГлубина промерзания грунта, см

Воркута, Сургут, Нижневартовск, Салехард	240
Омск, Новосибирск	220
Тобольск, Петропавловск	210
Курган, Кустанай	200
Екатеринбург, Челябинск, Пермь	190
Сыктывкар, Уфа, Актюбинск, Оренбург	180
Киров, Ижевск, Казань, Ульяновск	170
Самара, Уральск	160
Вологда, Кострома, Пенза, Саратов	150
Воронеж, Пермь, Москва, Санкт-Петербург, Новгород, Рязань, Тамбов, Тула, Ярославль	140
Волгоград, Курск, Смоленск	120
Псков, Астрахань	110
Белгород, Курск, Калининград	100
Ростов	90
Краснодар	80
Нальчик, Ставрополь	60

Важно взять пробу грунта именно на дне ямы, так как на этом уровне будет проводиться прокладка канализационных труб. После чего образец почвы внимательно изучают визуально, растирают между ладоней, скатывают в жгут

Ком земли

Глинистый жгут

И оценивают результаты по таблице.

Способы определения грунтов

Если выяснилось, что грунт – глина или суглинки, следует знать, что эти категории почв относят к сильнопучинистым. В этом случае трубы нужно будет укладывать на песчаную «подушку» по аналогии с «плавающими» фундаментами. Песок выступит в роли амортизатора во время сезонных подвижек почвы и целостность подземной части канализационной системы не нарушится.

Пример траншеи с песчаной подушкой

Пример прокладки канализационной трубы

Расположение септика на участке

Особенности расположения сепика на участке

Для благоустройства бани возможно использовать три типа индивидуальной канализации:

• безнапорная;
• напорная;
• подключаемая к централизованной городской системе водоотвода или к действующей канализации частного дома.

Как сделать, чтобы вода не замерзала: слив из бани

Вообще, под сливом воды из бани можно понимать и организацию отвода воды из парильного и мыльного помещений, и освобождение системы от жидкости перед отъездом в холодное время года.

Но если обычный слив делается еще на этапе строительства, а мы говорим про уже построенную баню и подготовку ее к периоду, когда она не будет эксплуатироваться, то следует рассказать лишь о том, как подготовить все элементы системы водоснабжения и канализации к предстоящим морозам.

Сливной кран и приямок под ним делается в самой нижней точке водопроводной системы. При этом трубы, которые ведут к ней, должны иметь уклон в несколько сотых долей градуса – мы уже говорили об этом выше.

Однако внутри бани при любой организации подвода воды обычно бывает энное количество кранов. Основное правило таково: для слива воды надо открыть все краны. Если это кран в смесителе, то его выставляют ровно по центру (если у вас флажковый смеситель).

В случаях с насосом ситуация усложняется, возможно, нужна целая инструкция, которую нужно или держать на видном месте, или знать назубок. Пример такой инструкции для бани с бойлером и насосом в скважине можно увидеть в следующем ролике:

В зависимости от того, что именно установлено в вашей бане, конечно, вносятся коррективы, но принципы следующие:

• отключаем подачу воды с магистрали или с насоса (в колодце или скважине), обесточиваем всю автоматику, если не предусмотрено иное;
• открываем все сливные и прочие краны, слив гидроаккумулятора (если есть) и спускаем воду в унитазе;
• раскручиваем фильтр и сливаем воду из него;
• спускаем воду из водонагревателя;
• в колодце или кессоне открываем кран для слива оставшейся в системе воды.

ВАЖНО! Краны остаются открытыми до следующего приезда. Ну еще стоит позаботиться об утеплении колодца или кессона – пенопластом или чем-то вроде

Ну еще стоит позаботиться об утеплении колодца или кессона – пенопластом или чем-то вроде.

Гидрозатвор

Гидрозатворы в бане как раз используются в парной и моечной на полу, если слив происходит в канализацию или септик, а не прямо под баню.

Предназначение гидрозатворов то же, что сифонов в раковине или унитазе – запирание канализационных запахов с помощью водяного барьера.

Умельцы давно придумали класть детский мячик на сливное отверстие под полом, куда уходит вода. Пока вода есть – она приподнимает мячик, а потом он просто ложится на трубу, закрывая ее полностью.

Но современная конструкция гидрозатворов представляет собой что-то вроде чашки, в центре которой находится выступающая труба слива, а сверху надевается перевернутая чашка с ножками, обеспечивающая беспрепятственный слив, но при этом сохранение небольшого количества воды на пути канализационных газов.

Видео — пример трапа с сухим затвором

Вот такой гидрозатвор зимой может замерзнуть. Логично было бы его осушить, но в этом случае наружу вырвутся неприятные запахи. В этом случае лучше приобретать гидрозатворы, которые рассчитаны на ситуацию высыхания жидкости и имеют лепестковые (чаще всего) блокираторы запахов. Вы их найдете, спросив в продаже что-то вроде «сухого гидрозатвора».

Сухой затвор для трапа Viega. Фото Петрович

ВНИМАНИЕ! Перед отъездом обязательно нужно всю воду из гидрозатвора извлечь с помощью тряпки и вытереть потом насухо. Сифоны в раковинах и в унитазе, как уже говорилось, тоже очень желательно освободить от воды полностью, поместив для запирания запахов те же воздушные шарики, надутые настолько, чтобы пройти в отверстие (или тряпки)

Сифоны в раковинах и в унитазе, как уже говорилось, тоже очень желательно освободить от воды полностью, поместив для запирания запахов те же воздушные шарики, надутые настолько, чтобы пройти в отверстие (или тряпки).

ВЫВОД! Гидрозатворы в бане зимой лучше всего сушить. У кого не сильные морозы – сыпьте пачку поваренной соли или лейте антифриз или концентрат этиленгликоля (в автомобилях используется 40%-ный раствор этиленгликоля).

Схема всей сиcтемы

На фото: забор воды происходит из бочки, станция накачивает давление около 3х атмосфер (работает достаточно тихо), затем автоматически отключается, далее по давлением, холодная вода поступает в водонагреватель и в трубу для холодной воды через тройник, цифра (1) показано соединение тройника с холодной водой и трубы из металлопластика. Цифра (2) это уже горячая вода, пошла уже к крану и душу.

Эта конструкция собиралась временно, на 1 год, но работает уже 2 года. Насосная станция из Леруа отлично работает, так же как и водогрей. Единственный нюанс по насоске — автоматика перестает срабатывать когда в моечной слишком жарко, небольшой щелчок по блоку автоматики, и она отключается.

Способы размораживания скрытых под землей и других недоступных участков труб

Использование горячей воды для устранения ледяной пробки подходит для коммуникаций из любого материала:

• Труба отсоединяется от крана;
• К шлангу меньшего диаметра, чем замершая часть водопровода, с одной стороны присоединяется кружка Эсмарха («груша»), с другой — стальная проволока требуемой длины;
• Для слива под трубу подставляется ведро или другая емкость;
• Шланг с проволокой заводится в водопровод до затора;
• Горячая вода заливается через кружку Эсмарха в трубу посредством шланга, который продвигается проволокой вперед по мере таяния льда до полной ликвидации пробки.

Использование электричества для размораживания:

Двухжильный провод разделяют и, удалив изоляцию, плотно скручивают оба проводника по отдельности;

Внимание! Жилы в процессе работы соприкасаться не должны — это может привести к удару током!

• Провод заводится в трубу до ледяной пробки и включается в сеть;
• За счет разницы потенциалов затор нагревается и начинает таять;
• Для откачки образующейся воды требуется использование компрессора или насоса;
• Провод продвигается внутрь трубы до полного оттаивания пробки.

Водоснабжение бани из скважины или колонки

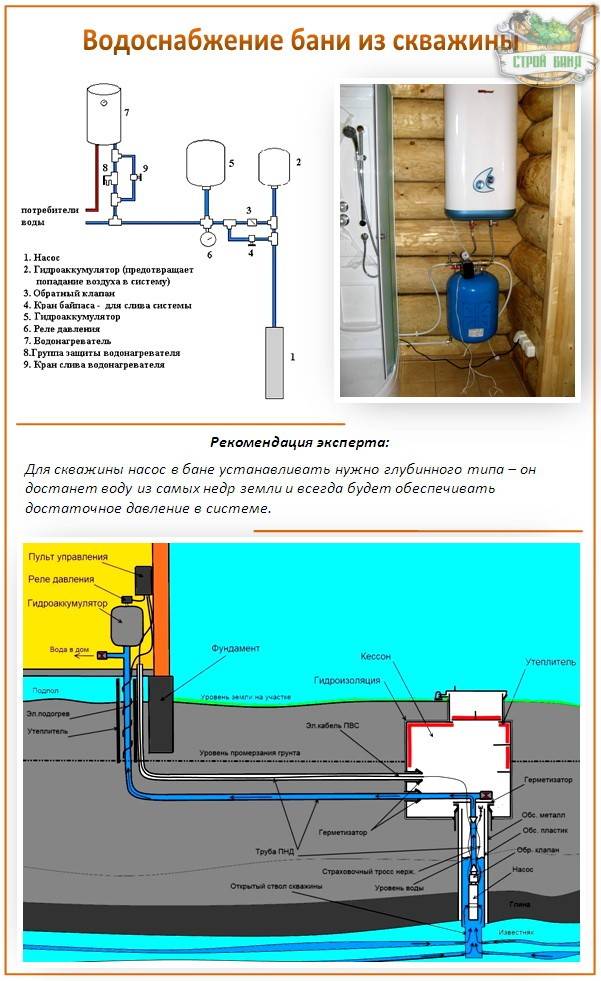

Водоснабжение бани из скважины

Перед началом построения коммуникаций следует решить, какой тип источника воды необходим: использование колодца, скважины или систем центрального водоснабжения. В каждом способе есть свои плюсы и минусы. Если есть центральное водоснабжение – тут всё понятно. А если нет – рассмотрим вариант автономного, точнее, как подать воду из скважины.

Что нам для этого нужно? Во-первых, сама скважина или как сделано у меня – простая ручная колонка (труба забита на 5 метров). Во-вторых, необходима насосная станция. В-третьих, надо спланировать и сделать всю разводку труб, установить бойлер для душа, краны и т. д.

Если на Вашем участке подземные воды глубоко, то придётся бурить артезианскую скважину. Удовольствие это не из дешёвых и требует больших трудовых затрат. Но за Ваши деньги, умелые специализированные бригады пробурят скважину, опустят насос и закачают воду уже через 2-3 дня.

Если чистые подземные воды близко (как у меня), то здесь гораздо проще. Просто забиваете трубу, устанавливаете ручную колонку, 2 обратных клапана (на колонку и на насос) и вот Вам источник воды готов. Но такой вариант с обратными клапанами только для летнего периода, зимой использовать нельзя. Грамотное название такого варианта — абиссинский колодец.

Насосная станция

Следующий этап в водоснабжении бани – это установка насосной станции. Насосную станцию приобретать лучше всего с гидроаккумулятором средних размеров. Большой гидроаккумулятор ни к чему, а маленький плох тем, что насос будет периодически включаться и отключаться при малом потреблении воды.

Устанавливать станцию надо в сухом тёплом месте, лучше где-нибудь в подсобке. Учтите такой момент, от того на сколько будут герметично смонтирован всасывающий патрубок, зависит вся работа системы. Подсоса воздуха нигде не должно быть.

Какие применить трубы для водопровода? Для внутренней разводки рекомендую полипропиленовые трубы. Это лучший вариант на мой взгляд. Сделал один раз и забыл о них на всю жизнь. Надо только приноровиться их паять. Металлические трубы сегодня уже не актуально, медные дорогие, металлопластиковые – не практичные (слабое место – фитинги). Для наружного подвода воды лучше использовать трубы ПВХ. Это тоже пластик, который часто используют службы водоканала.

Нагрев от печи

Чтобы экономно нагревать воду для бани, можно воспользоваться несколькими способами. Каждый из них имеет определенные нюансы.

Через теплообменник

Нагрев через теплообменник:

1. Изготавливается кирпичная печь с двумя стенками.
2. Между стенками устанавливается толстостенная труба, согнутая в виде зигзага. Чем больше изгибов, тем лучше.
3. Через один край трубы подается холодный поток воды, через другой вытекает горячая.

Если печь металлическая, можно использовать разные виды теплообменников:

• внутренний;
• внешний;
• закрепленный на дымоходе.

Применение водяных баков

В комплекте с современными металлическими печами часто присутствует бак для воды, который бывает двух видов:

1. Встроенный — емкость расположена над топочной камерой внутри корпуса печи. Преимущество — быстрый нагрев. Недостаток — маленький объем.
2. Навесной — может располагаться рядом с дымоходом или боковой стороной печи. Может быть любого объема.

При желании можно сделать бак из металлических листов самостоятельно. Для его закрепления на печи нужно использовать самодельные крепления.

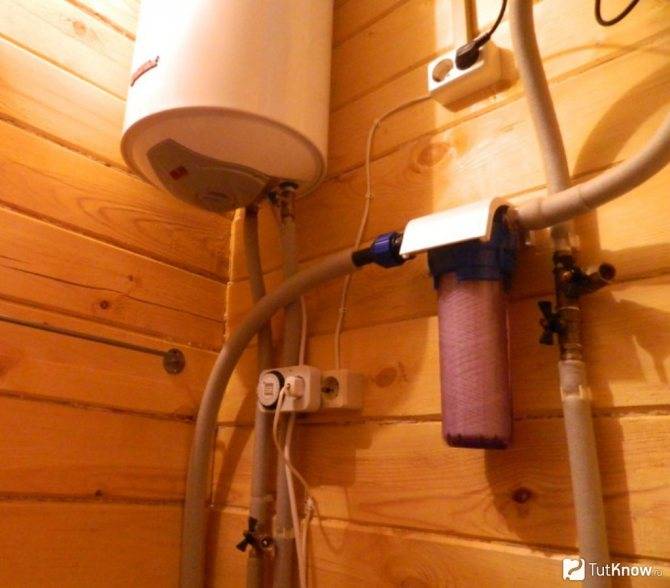

Установка водонагревателя

Их изготавливают на производстве. Через центральную часть емкости проходит дымовая труба. Она сильно нагревается во время горения дров, отдает тепло.

Крепления для такого бака изготавливаются из высокопрочной стали. Они должны выдерживать большую нагрузку, не изменять формы при сильном нагреве.

Какие трубы выбрать для организации водоснабжения в бане?

В магазинах можно увидеть трубы из разных материалов, они различаются своими характеристиками, сферами использования и, конечно, ценой

Давайте разберемся, как же выбрать трубы и на что нужно обратить внимание

На выбор труб прежде всего влияет то, когда вы собираетесь париться в бане. Если вы будете посещать ее исключительно летом, то можно ограничиться простыми гибкими шлангами, а для повышения их надежности можно сделать армирование. Их преимуществами являются доступная цена, простой монтаж, отсутствие необходимости прятать шланги в землю. Летом их нужно разложить и соединить с помощью специальных переходников, а зимой разобрать конструкцию, свернуть шланги и спрятать на чердаке или в предбаннике.

Если же вы собираетесь ходить в баню зимой на даче, то нужна более серьезная конструкция. В этом случае вам понадобятся насос и более надежные трубы: стальные, медные, металлопластиковые, полимерные или полипропиленовые.

Стальные трубы считаются наименее привлекательным вариантом. Этот материал подвержен коррозии, а также он сложен в использовании. Чтобы проложить такие трубы нужно использовать множество инструментов, которые есть не у каждого.

Медные трубы отличаются более высоким качеством, но они имеют высокую цену, из-за чего также применяются достаточно редко.

Металлопластиковые трубы – это хороший вариант. Они состоят из трех слоев: алюминия, покрытого с двух сторон полиэтиленом. Такие трубы подойдут для внутреннего трубопровода с горячей водой. Металлопластиковые трубы соединяются фитингами. Они просты в установке, но этот вариант имеет и минусы: в частности, для соединения отдельных сегментов используются резиновые прокладки, которые из-за постоянных перепадов температуры быстро выходят из строя, что приводит к появлению протечек.

Полимерные трубы обладают высокой эластичностью, их можно прокладывать под землей. Такие трубы прекрасно подходят для проведения горячего водоснабжения.

Полипропиленовые трубы в настоящий момент считаются одним из лучших вариантов. Они могут использоваться не только для внутреннего холодного водоснабжения, но и его внешней части. Трубы устойчивы к коррозии, отличаются высокой морозоустойчивостью. Крепление труб осуществляется путем сварки, поэтому они отличаются более высокой прочностью по сравнению с металлопластиковыми трубами. Но из-за этого возрастает сложность проведения водоснабжения.
