особенности применения и Основные характеристики гидрантов
Водопроводная (водоразборная) колонка — это механическое оборудование, предназначенное для подачи и забора воды из магистрали централизованного водоснабжения.
Как уже было сообщено, оборудование используется для обеспечения водой населённых пунктов либо отдельных строительных объектов, не оборудованных водопроводным вводом.
Рассмотрим рекомендации и основные требования, каковые направляться учесть при монтаже своими руками и эксплуатации водоразборных колонок:
- Классическим местом размещения водоразборной колонки и сейчас считается перекресток либо придорожная часть тротуара.
- В соответствии с требованиями национальных стандартов радиус обслуживания оборудования должен быть не больше 100 м.
- При выборе места для размещения этих установок предпочтительно применять участки на возвышенности, поскольку в этом случае будет несложно обеспечить естественный отвод стоков.
- Установка колонки может выполняться на уличной линии водопровода, на закольцованной линии либо на отводах от главной магистрали.
- Монтаж оборудования на тупиковой линии по обстоятельству высокой возможности замерзания целесообразен лишь в том случае, если предполагается постоянный и внушительный расход воды.
Конструкционные изюминки
Конструкция устройства складывается из таких элементов как:
- клапан;
- эжектор;
- водоподъёмная труба;
- корпус с подвижным в вертикальной плоскости рычагом.
Устройство водопроводной колонки благодаря эксплуатационных изюминок отличается долговечностью и прочностью.
- Корпус колонки представляет собой вертикально расположенную трубу со средним диаметром поперечного сечения 90 мм. Корпус изготавливается из низкоуглеродистых сталей, каковые превосходно переносят резкие температурные перепады, механические нагрузки т.д. Поверхность корпуса возможно окрашена простыми красками, цена которых низка, но для продолжительной эксплуатации лучше выбирать те устройства, корпус которых покрыт порошковой краской.
- Водоподъёмная труба (штанга) установлена в корпуса и несёт ответственность за подачу воды. С целью достижения оптимальной интенсивности подачи воды условный проход водопроводной трубы имеет диаметр не меньше 15 мм. По окончании того как подача воды приостанавливается, остатки сливаются чтобы не было замерзания зимой.
- Эжектор – это разновидность струйного насоса, установленная в корпусе колонки для выкачивания остаточной воды из штанги.
- Клапан – часть водозаборной колонки, в которой установлен эжектор. Конструкция клапана разборная, в следствии чего, при необходимости, возможно заменить износившиеся уплотнители. Клапан, как и целый корпус колонки, изготовлен из прочной и долговечной низкоуглеродистой стали.
Эксплуатационные недочёты оборудования
В случае если с тем как подключить газовую колонку к водопроводу может разобраться любой человек, имеющий несложный монтажный инструмент то с колонками, о которых идет обращение в данной статье все не так легко.
Рассмотрим наиболее актуальные эксплуатационные недочёты гидрантов и попытаемся отыскать средства их устранения:
- Неудовлетворительная эксплуатация оборудования на низком давлении с высокой возможностью замерзания зимой. Обстоятельство этого явления содержится в ограниченном нижнем пределе давления в водопроводе.
- Попадание поверхностных грунтовых вод в излив колонки через эжектор – значительный недочёт, очень плохо сказывающийся на качестве воды, приобретаемой потребителем. Обстоятельством проникновения грунтовых вод есть неправильно установленная прокладка.
- Необходимость в громадном упрочнении при открытии запорного клапана. Обстоятельство содержится в сопротивлении возвратной пружины и в давлении воды конкретно на тарелку клапана. С этим недочётом ничего нельзя поделать, поскольку это конструкционные изюминки оборудования, поменять каковые не удастся.
- Замерзание колонки зимой, не обращая внимания на наличие эжектора. Обстоятельством замерзания есть остаток маленького объема воды в штанге и в клапане.
Как сделать так дабы вода кроме того в маленьком количестве не оставалась в устройстве и не мёрзла? В первую очередь, возможно постараться верно настроить эжектор. Сделать это непросто, поскольку давление в водопроводной системе непостоянное.
Чтобы всецело избавиться от остатков воды в штанге, возможно высверлить сточное отверстие либо ослабить соединительный трубный фланец, создавая естественный сток. И тот и другой способ сложен в реализации, а помимо этого противоречит инструкции пользования устройством. Исходя из этого такую работу целесообразно доверить экспертам.
Работа инструмента на основе подпора воды
Конструкция с кружкой Эсмарха
Если водопровод имеет большое количество поворотов, то для его размораживания можно применить самодельный инструмент, в конструкцию которого входят кружка Эсмарха, гидроуровневая трубка и проволока.
- В начале изготовления инструмента трубка соединяется с проволокой изоляционной лентой (может подойти и скотч). При этом проволока должна быть короче трубки.
- Изделие заводится в трубу и в него подается горячая вода, которая должна добраться до ледяного затора. Лед постепенно будет оттаивать, а образовавшуюся воду нужно будет удалять. При следующем заходе трубку нужно продвинуть глубже и повторить операцию.
- Такая работа продвигается достаточно медленно, но так как при изготовлении инструмента не требуется особых усилий, такой метод достаточно востребован.
Типы схем разводки водопровода
На практике разводку выполняют тремя способами:
- с использованием тройников-распределителей – последовательным;
- через коллектор;
- с проходными элементами – розетками.
Выбор схемы разводки водоснабжения в квартире зависит от индивидуальных потребностей владельца жилья и конструктивных особенностей помещения. В некоторых случаях уместно использовать последовательную и коллекторную разводку одновременно.
Тройниковая
Эта схема разводки водопровода в квартире базируется на транспортировке холодной и горячей воды по двум центральным трубопроводам. В местах расположения точек водоразбора с помощью тройников монтируются отводы, по которым вода доходит до потребителя.
Поскольку после начала тока воды через любой кран напор жидкости в магистрали уменьшается, центральную трубу подбирают с большим диаметром, чем внутренние размеры отводов.
Кроме этого, требуется грамотно расположить стыки труб. Лучше всего их устраивать в местах, скрытых от обзора. Например, в закрытых частях моек, ванны, стеновых нишах. Там соединения будут доступны для обслуживания, но не испортят внешний вид помещения.
Недостатком последовательного подключения является полная отсечка ветки от ввода в случае ремонта. Для решения этой проблемы можно устанавливать дополнительные аварийные краны, но увеличение их количества приводит к уменьшению напора. Кроме этого, для тройниковой схемы характерна заделка стыков в стенки. Если труба потечет, то придется разбирать отделку и разбивать стену.
Последовательная разводка будет неэффективной в помещениях с большим количеством точек водоразбора на одной ветке. На таком участке неминуемо произойдет падение давления в самых удаленных от ввода точках, в особенности при одновременной работе нескольких устройств. Следствием таких перепадов могут стать сбои в работе оборудования.
Коллекторная
Коллекторную схему водопроводной разводки выгоднее применять в случае с большим количеством узлов водоснабжения в квартире.
Основное отличие от тройникового варианта заключается в использовании коллектора. Из центрального стояка вода подается на коллектор, а из него – на каждый отдельно взятый сантехнический прибор. Благодаря этому она распределяется равномерно. Поэтому напор в трубопроводе не снижается в самых удаленных от ввода точках.
При необходимости ремонта отсекается только ветка с повреждением, а не весь водопровод. По этой же причине каждую ветку можно смонтировать уникально под нужды отдельно взятого потребителя. На участок, подводящий воду к стиральной машине, может понадобиться установка дополнительных фильтров. А для работы бачка унитаза они будут не нужны.
Для разводки горячей и холодной воды покупают отдельные коллекторы. Между ними и стояками устанавливают краны для прекращения водоснабжения в аварийной ситуации или при ремонте Потребители получают воду из коллекторов, причем к ванне, раковинам подводят ГВС и ХВС. К унитазу и стиральной машине – только холодную, а к полотенцесушителю – только горячую воду.
Если точек водоразбора очень много, то к одной ветке коллектора можно подключить несколько потребителей по тройниковой схеме.
С проходными розетками

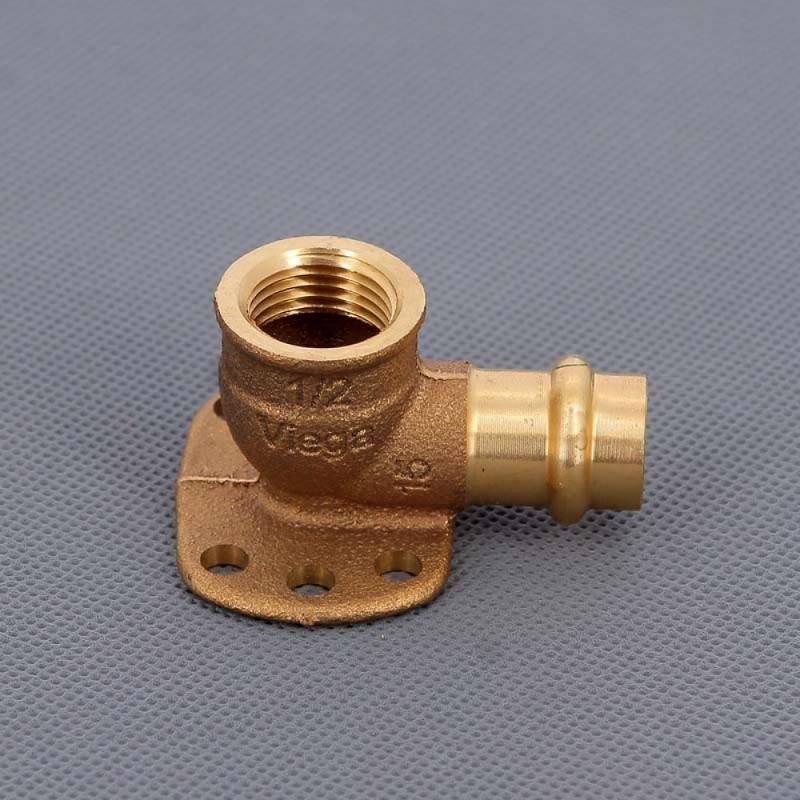

Проходной розеткой является соединитель в виде колена с изгибом 90о, с помощью которого подключают водопровод в квартире. В конструкцию розеток входят кронштейны для крепежа к стене, резьбы со стороны подключения потребителя и входные отверстия для спайки с трубой, по которой подается вода.
Для подключения смесителей выпускают двойные розетки на планке. Такие соединители используют для смесителей в ванной или кабине для душа. Существенным недостатком считают сложность монтажа – приходится паять одновременно две трубы.
Выбор источника водозабора
Устройство любого водопровода начинается с выбора источника водоснабжения. Хотя выбор, как правило, не велик. Это может быть централизованная система подачи воды, колодец или скважина.
От того, откуда будет поступать вода, зависит не только ее качество, но и способы устройства всей водопроводной системы, ее техническая сложность и стоимость.
Галерея изображений
Фото из
Устройство на даче собственного водопровода избавит от массы проблем, свойственных неорганизованной дачной жизни
Система водоснабжения сможет обеспечить дачников как холодной, так и горячей водой, не позволит забыть о достижениях цивилизации вдали от города
Проложенная по дачному участку система водоснабжения предоставит возможность быстро и без проблем заполнять емкости в бане и душевой
Это самый простой и наименее трудоемкий способ добычи воды для полива зеленых насаждений и ухода за дачной территорией
Сооруженный своими руками водопровод поможет без затруднений и лишних трат заполнять бассейн и менять в нем воду при необходимости
Владельцу устроенной на участке системы водоснабжения не нужно будет задумываться о подаче воды в фонтаны и водопады
Дачный водопровод предоставит возможность устроить столько точек водоразбора, сколько необходимо хозяевам. Например, соорудить умывальник на улице для мытья рук и обуви увлеченных огородников
Возле летней кухни или зоны с печью для приготовления барбекю удобно будет устроить отдельную мойку, чтобы не носить постоянно продукты для мытья в дом
Организация дачного водопровода для комфорта
Поставка воды к нагревательному оборудованию
Обеспечение водой бань и уличных душевых кабинок
Вода для ухода за растениями и территорией
Заполнение чаши дачного бассейна для купания
Эффектное ландшафтное оформление
Точка водоразбора на улице перед входом в дачу
Подведение водопровода к летней кухне
Вариант #1. Водопровод из колодца
Самый простой «дедовский» метод – вырыть колодец. Глубина его зависит от залегания водоносного слоя – до 10 — 20 метров, как правило. Конечно, пользоваться такой водой можно только при условии установки фильтров. Вода в колодцах часто бывает загрязнена нитратами и тяжелыми металлами.
Колодец обязательно нужно утеплять. Делают это до глубины, превышающей отметку сезонного промерзания в регионе на 20 см. Используют пенопласт, которым закрывают всю надземную его часть. Утепляют и трубу, которая соединяет колодец с насосным оборудованием
Вариант #2. Водяная скважина
Оптимальный вариант – скважина. Тут уже не обойтись без специальной техники – лопатой скважину не пробурить. Главное достоинство такого источника водоснабжения – чистота воды. Глубина скважины для частного дома стартует от 15 м. При такой глубине залегания вода не загрязняется нитратными удобрениями, бытовыми стоками и другими отходами сельскохозяйственной деятельности.
Важно учесть наличие в воде железа или сероводорода. Если такие примеси присутствуют, водой можно будет пользоваться только при условии хорошей фильтрации . Бурение скважины обойдется гораздо дороже, чем рытье колодца, да и обслуживать ее непросто: постоянные чистки, профилактики, промывки
Зато 1,5 кубометра в час, которые можно поднять из скважины, обеспечивают практически неограниченное потребление чистой и свежей воды
Бурение скважины обойдется гораздо дороже, чем рытье колодца, да и обслуживать ее непросто: постоянные чистки, профилактики, промывки. Зато 1,5 кубометра в час, которые можно поднять из скважины, обеспечивают практически неограниченное потребление чистой и свежей воды.
Вариант #3. Подключаемся к центральному водопроводу
Если недалеко от вашего участка проложен централизованный водопровод, можно подключиться к нему. Среди преимуществ этого варианта выделяют постоянный напор и очистку воды. Однако на практике напор зачастую не соответствует нормам, а про очистку и говорить нечего.
Кроме того, просто подключиться к трубопроводу у вас не выйдет – это незаконно. Придется писать заявление в водоканал, предоставлять план участка со всеми коммуникациями, составлять проектную документацию и получать разрешение в санэпидемстанции. Вся процедура растягивается на несколько месяцев и влетает в копеечку.
Подключать ваш участок к центральному водопроводу должен сантехник из водоканала, который имеет разрешение на такие работы. Несанкционированное пользование водой запрещено
Бесконтрольно пользоваться такой водой тоже нельзя, за каждый использованный кубометр придется платить по установленному тарифу. Исходя из всего вышеперечисленного, не только многие дачники, но и жители частных домовладений делают свой выбор в пользу бурения скважины на своем участке.
Конструкция незамерзающих гидрантов
Стоит упомянуть о том, что все незамерзающие гидранты изготавливаются с использованием прочных и надежных материалов. К примеру, незамерзающая колонка Merrill E7504 имеет следующую конструкцию:
Вход и выход устройства с диаметром на ¾ изготавливается из качественной латуни, которая проходит дополнительную обработку специальными составами.
Шток изделия выполняется из высококачественной нержавеющей стали.
Из оцинкованной стали изготавливается поливочный кран, которая обладает высокими показателями надежности и безопасности. Диаметр трубы составляет 1 дюйм.
Из тефлона высокого качества изготавливается уплотнение для колонок
Из латуни также изготавливается корпус клапана
В качестве уплотнения для плунжера используются самосмазывающиеся материалы. Именно поэтому вам не нужно будет беспокоиться о смазке трущихся деталей в установке.
Длина всей конструкции равна 1890 мм. Высота части установки, которая находится над землей, составляет 1210 мм.
Вес устройства составляет 6,75 кг.
Такие же составляющие имеет и незамерзающие уличные гидранты Merrill марки E7505, однако, разница двух этих моделей заключается в том, что Е7505 имеет длину в 2190 мм, а вес устройства составляет 7,25 кг. Серия R600 отличается от серии E5000 дюймовым входом и некоторым отличием конструктивной части.
Не лишним будет заметить, что все детали незамерзающего гидранта подлежат ремонту, а срок их службы может достигать 5 лет. Однако данный показатель напрямую зависит от интенсивности пользования прибором. Если за день открывать и закрывать гидрант по 10 раз, к примеру, то, конечно, в скором времени уплотняющие материалы придут в негодность.
Особенности конструкции

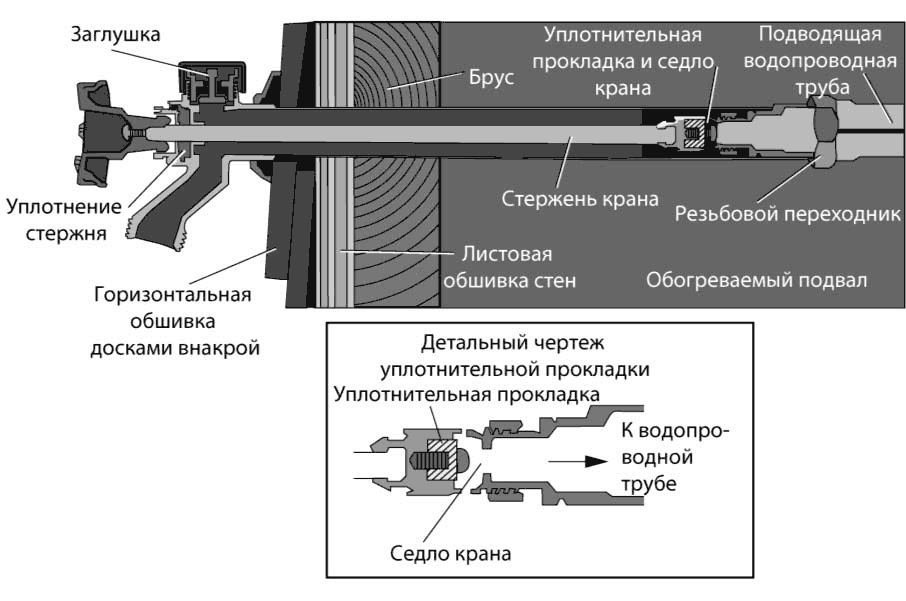

Конструкция незамерзающего крана весьма удачно выполнена, хотя принципиальных отклонений от обычного устройства нет. Разработчики изменили положение запорной части крана, что и позволило решить все проблемы.
Незамерзающий кран устанавливается в отверстие в стене так, что снаружи остаются вентиль и излив, а вся запорная часть находится с обратной стороны, в отапливаемом помещении.
Наиболее проблемная часть конструкции крана — прокладка, установленная на рабочем конце штока, остается в теплом помещении и не может замерзнуть. Остатки воды, находящиеся в изливе, не создают проблемы, так как при монтаже крана предусмотрено одно условие.
Существует еще один вариант конструкции — гидрант. Он устанавливается вертикально. Вместо вентиля в нем использована рукоятка, открывающая заслонку запорной части (принцип действия близок к устройству водоразборных уличных колонок).
Для подключения такого крана придется выкопать в грунте углубление, чтобы получить доступ к водопроводной сети. Затем выполняют врезку в трубопровод, после чего вертикальный отвод (шток) утепляют и снова закапывают гнездо.
На поверхности остается только отрезок корпуса с ручкой управления и изливом.
Гидрант удобен для садоводов и владельцев частных домов, которым необходим вода для полива растений, опрыскивания поверхностей построек, мытья машин или полива дорожек.
Однако, у гидрантов есть серьезный недостаток — напор воды не регулируется, сразу создается мощная струя. Этот момент приходится учитывать в ходе использования незамерзающего гидранта. Кроме того, существует ограничение по типу водопроводных сетей — гидрант устанавливается только на системы с нормативным давлением.
Лучшие модели незамерзающих кранов
В специализированных магазинах можно найти зимние краны от американских, шведских, финских, китайских, российских производителей. Признанными лидерами в производстве сантехнических устройств являются американские, европейские компании. Запорная арматура изделий отличается высоким качеством комплектующих элементов, долговечностью работы механизма, надежностью.
Зимний кран Merrill
Устройство американского производства оснащено металлической ручкой с хромированным покрытием, прочной, удобной в работе. Торцевое крепление упрощает монтаж. Надпись «TOP» подсказывает, где находится место выхода крана снаружи здания при установке в доме. Специальная система обеспечивает усиленную проверку воздуха в конце соединения.
Незамерзающий кран Merrill оснащен автоматической системой самоочищения. По окончании работы происходит слив, последующее открытие концевого шланга. Дополнительный клапан «антисифон» предусматривает защиту от поступления воды с наружной стороны.
Длина корпуса устройства различается в моделях, бывает в диапазоне от 150 мм до полуметра. Длинный корпус можно укорачивать, обеспечивая точную подгонку длины устройства под размер стены.
Качество работы зимнего устройства гарантировано при условии нахождения клапана отключения воды в обогреваемой части дома. Если строение будет неотапливаемым, присутствует риск промерзания стен, то необходимо проверить, что в кране нет воды, т.е. готовность системы к зимнему периоду.
Незамерзающий кран merrill
Садовый кран Oras
Финская компания производит устройства, предназначенные для сквозного монтажа через стену дома. Конструктивно изделия состоят из двух частей: внутренней, наружной. В качестве закрывающего элемента устройства использован дисковый клапан, выполненный из латуни, с телескопическим шпинделем. Кран надежен в морозы, так как после закрытия вентиля остаток воды уходит самотоком. Подводка к клапану выполнена медной трубой O15 мм посредством обжимного соединения.
Незамерзающий кран Oras
Незамерзающий кран Unipump
На российском рынке конкуренцию западному производителю составляет отечественная компания Unipump, продукция которой разумно сочетает качество и стоимость изделий. Незамерзающий кран Unipump предназначен для подачи воды как на улицу, так и в технические строения при минусовой температуре.
Установка проводится через сквозное отверстие в стене, выполненное дрелью. Монтаж трубы проводят с уклоном на улицу, чтобы обеспечить слив воды. Закрывающий кран устанавливают в теплом помещении на подающем трубопроводе, снаружи крепят сливной вентиль. После проверки работы запорной арматуры устройство готово к применению.
Незамерзающий кран Unipump
Незамерзающий кран Tim
Установка гидранта в месте применения предполагает подключение к напорному водопроводу, проложенному от скважины, колодца. Использование устройства зимой возможно благодаря подключению к трубопроводу на участке, ниже промерзания грунта, конструктивным особенностям, при которых вода, после закрытия вентиля, уходит из стояка.
Высота гидранта под землей определяется особенностями почвы, глубиной промерзания; над землей — удобством эксплуатации, как правило, 0,5 – 1 м. Не рекомендуют высоту надземной части делать ниже снежного покрова. Незамерзающий кран Tim (гидрант) оснащен рычагом, который для пуска воды поднимают вверх.
Незамерзающий кран гидрант Tim
Как сделать кран на улице незамерзающим, если источник воды находится в скважине
Как быть, если вода подведена не из дома, а из уличной скважины? Самой главной проблемой в этом случае является вовсе не кран на улице – замерзает сама труба, которая заводит воду в дом. На даче мало кто закапывает эту трубу в землю, хотя это как раз правильное решение, тогда водопровод не замёрзнет, и вы сможете пользоваться водой в домике, не волнуясь за судьбу трубы. Но часто от насоса в скважине просто брошен в дом шланг, и вода в нём, находясь без движения, превращается в лёд. Лёд не образуется только в том случае, если вода течёт или её нет в трубе.
Решение проблемы на самом деле очень простое, и оно заключается в обустройстве системы в доме и в небольшом нюансе в самой скважине. В доме вода должна подаваться в ёмкость, в которой есть клапан, перекрывающий обратный отток в трубу.
ФОТО: YouTube.comВ самой трубе возле насоса нужно сделать небольшое, достаточно 3 мм в диаметре, отверстие, через которое после прекращения подачи воды в дом все излишки будут выливаться обратно в скважину
Система простая и в целом примитивная, но зато вы никогда не столкнётесь с проблемой замёрзших труб.
Эксплуатация и обслуживание
Обслуживать колонки надо ежемесячно. Проводят проверку на предмет герметичности эжектора:
- в сливной патрубок, расположенный в верхней части стояка, забивают пробку, изготовленную из дерева;
- нажимают на рычаг;
- вода заполняет собой весь объем корпуса колонки;
- рычаг отпускают, и если вода в течение 10-20 минут не увеличилась в объеме, значит, эжектор плотно прилегает к отверстию в приемнике;
- надо вытащить пробку, нажать снова на рычаг и опустошить корпус колонки полностью.
Если эжектор работает правильно, в водоразборной колонке длиной 175 см вода из корпуса удалиться за 5-6 минут.
Если необходимо провести ремонтные работы, в первую очередь необходимо перекрыть задвижку, отключив от воды сам прибор. Далее снимается колпак с рычагом, затем стояк, после этого можно осматривать и ремонтировать детали эжектора и отстойника. Нередко забивается сетка, которую надо просто заменить новой.
Подводя итоги
Понятно, что лучше, когда вода заведена внутрь дома. Однако на даче подобное не всегда удобно, а порой и вовсе неуместно. Поэтому правила устройства незамерзающего водозабора нужно знать каждому домашнему мастеру. Даже если владелец не хочет сам выполнять все работы, обладая подобными знаниями, можно проследить за тем, чтобы наёмные рабочие всё выполнили правильно.
Очень надеемся, что уважаемому читателю не было скучно читать сегодняшнюю статью. Редакция Homius с огромным удовольствием ответит на любые вопросы по теме, если они вдруг появятся. Вам нужно только изложить их суть в обсуждениях ниже. Там же вы можете поделиться своим мнением на тему, насколько важен водозабор в дачном дворе, или прокомментировать прочитанное. И ещё. Не забывайте об оценках
Ваше мнение очень важно для нас. Берегите себя, своих близких и будьте здоровы!
