Ворота для гаража распашные

Варианты конструкций гаражных ворот

В зависимости от способа открывания, принципа работы створок ворота бывают нескольких типов.

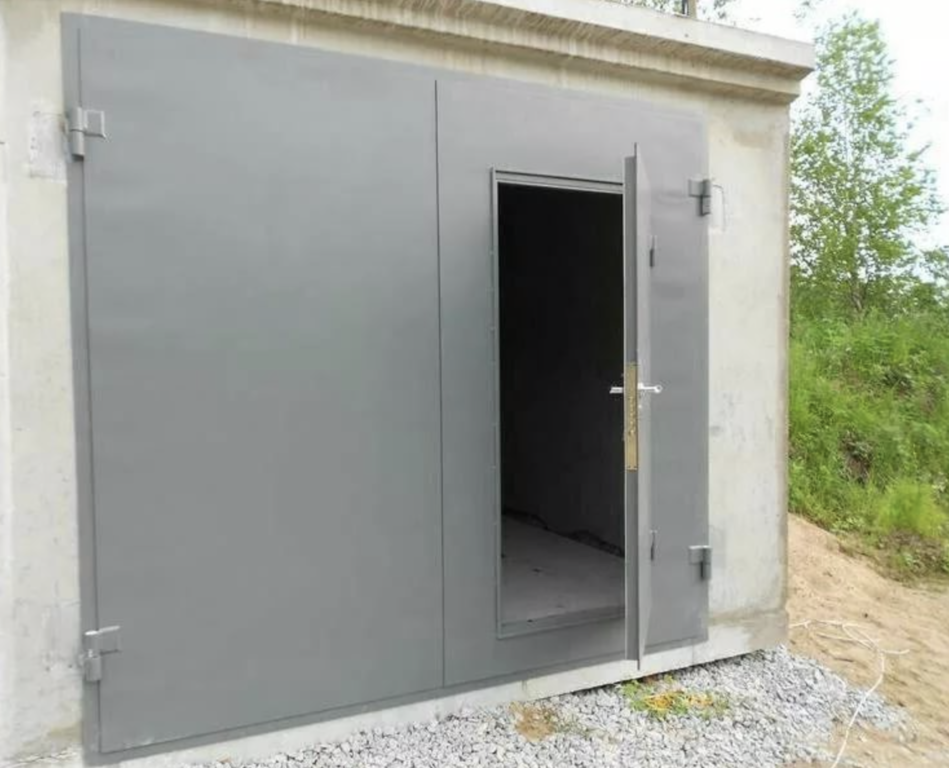

Распашные

Распашная конструкция хороша следующим:

1. Монтаж, стройматериалы и фурнитура в разы дешевле, чем у других видов.

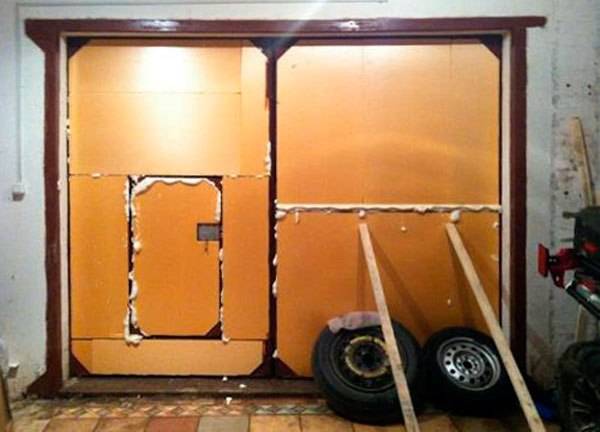

2. Их удобно утеплять, что позволяет сохранять тепло внутри помещения даже зимой.
3. Такие ворота несложно сделать самому.
4. Для установки не требуется много пространства.
5. Возможен монтаж электрического двигателя для подключения автоматической системы управления воротами.

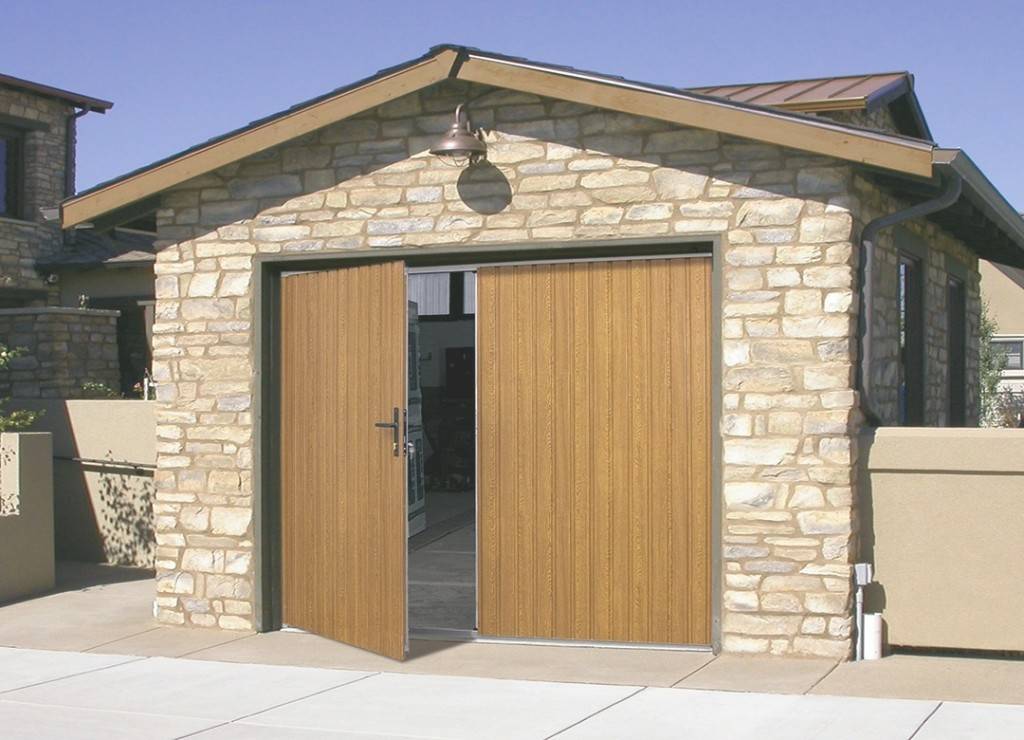

Делают одну или две створки. Открывать их можно как наружу, так и внутрь (на выбор хозяина).

Недостатком считается то, что зимой придется расчищать въезд от снега.

Подробную инструкцию по установке распашных ворот из профнастила.

Откидные (подъемно-поворотные)

На вид это цельный щит из профилированного, железного или стального листа, который полностью закрывает дверной проем.

Регулируется работа системой рычагов, электродвигателем и редуктором.

Пользователи отмечают достоинства таких ворот:

• надежные;
• не занимают свободного пространства;
• поддаются теплоизоляции;
• автоматизируются.

Но и минусов у подъемной конструкции с поворотным механизмом достаточно.

• Не подходят для частой эксплуатации.
• Уменьшают высоту проема в среднем от 20 до 30 см.
• Важна точность установки, поэтому рисковать делать их самому не стоит.

По этим причинам откидные ворота не столь популярны среди домовладельцев.

Откатные

Состоят из одной створки. Фиксируются к направляющему верхнему профилю. Работают за счет движения роликов по нижнему рельсу.

При открытии ворота механическим (вручную) путем или с помощью дистанционного управления (автоматика) откатываются по направлению вдоль стены.

Плюсы:

• Откатные ворота обладают повышенной взломостойкостью.
• Во время работы не занимают свободного места.
• Могут быть автоматизированы.
• Открытие не зависит от наличия снега на участке.

Минусы:

• Существенный недостаток в том, что стена, по которой смещается створка, должна быть больше по ширине, чем сама створка.
• При интенсивном использовании отмечается быстрый износ набора роликов.

Раскладные (подъемно-секционные)

Насчитывают несколько горизонтальных секций, соединенных между собой петлями. Подъемный механизм расположен на потолке помещения.

Материал секций – сэндвич-панели.

При открытии створка поднимается вверх по направляющим профилям, расположенным по бокам, и фиксируется в горизонтальном положении на потолке.

Простой конструкцию назвать сложно. ЭТО не самый лучший вариант самодельных ворот. Монтаж рекомендуется заказывать у специалистов.

Из плюсов таких дверей:

• автоматизированная система управления;
• аккуратный внешний вид;
• шумоизоляция;
• теплоизоляция;
• экономия свободного пространства;
• длительный срок службы;
• стандартные размеры проема.

Из минусов:

• высокая цена материалов, установки;
• плохая устойчивость к взлому.

Роллетные (рулонные)

Это полотно из множества пластин, образующих цельную створку. При открытии рольставня сворачивается в рулон, наматываясь на короб (фиксируется внутри или снаружи помещения).

Роллетные ворота подходят только для гаражей с высокими потолками. Зачастую применяют под помещения с большой площадью, рассчитанные на несколько автомобилей.

Из плюсов:

• Производятся из легких материалов.
• Компактны в сложенном виде.
• При малом весе прочны и устойчивы к взлому.

Управляются ручным либо автоматическим способом.

Створчатая конструкция на случай прекращения подачи электроэнергии имеет функцию аварийного подъема.

Складные (гармошка)

Относится к секционному типу ворот. Детали располагаются вертикально. Центральные части крепятся между собой шарнирами, крайние монтируются по принципу распашных створок ‒ петлями к коробу. Усиливающий крепеж зафиксирован по нижней, верхней направляющей (зависит от модели).

Материал секций:

• дерево;
• легкий металл (алюминий);
• сэндвич-панели.

Гармошка отличается необычной формой.

Достоинства:

• Ее удобно открывать, закрывать.
• Каждую из секций можно ремонтировать по отдельности, без демонтажа всей конструкции.
• Обойдутся недорого.

Недостатки:

• Быстрый износ комплектующих.
• Низкая устойчивость к взлому.

Варианты ковки

Кованые элементы ворот – самые значимые части во внешнем виде изделий. Разнообразие различных вариантов оформления просто огромное.

К примеру, зашивка может быть выполнена в виде кованого дерева с добавлением ажурных кружевных металлических элементов вокруг. Такой дизайн будет очень уместен для оформления ворот возле бревенчатого дома.

Металлическая зашивка делает конструкцию более основательной и надежной. Такие изделия отлично подойдут к любому варианту ландшафтного дизайна, а также будут отлично сочетаться с ограждениями из камня.

Очень актуальной на сегодняшний день считается также зашивка из полупрозрачных листов поликарбоната – данный материал отлично защищает от постороннего шума с улицы, но при этом позволяет сохранить полный обзор. А кованые элементы делают конструкцию более легкой, воздушной и изящной.

Популярными и стильными на сегодня считаются элементы ковки с этническими мотивами, силуэтами животных, птиц и мифических существ (особенно драконов).

Сплошные плюсы…

К безусловным плюсам откатных (сдвижных) ворот можно отнести следующие.

Прежде всего сама их конструкция оптимизирует пространство загородного двора, так как при открывании их полотна не занимается ни метра полезной площади ни спереди, ни с «тыла». Особенно это ценят автолюбители, которые могут подогнать машину вплотную к воротам, не рискуя, что авто помешает открыть их.

Для большинства регионов России актуально и другое свойство конструкции откатных ворот: снежные заносы и сугробы не являются препятствием для их беспрепятственного открывания. Таким образом, ограничением для въезда-выезда автомобиля зимой может оказаться только его проходимость.

Кстати, насчет «проходимости», т. е. пропускной способности сдвижных ворот. Она зависит от их типа: если ворота консольные, никаких препятствий, кроме ширины проема, для въезда не существует. Здесь откатный механизм с его комплектующими —  консольными направляющими, роликами, мотором, противовесом и т. п. размещен вдоль забора. Другое дело — подвесная конструкция, где консоль представляет собой балку, установленную над проемом ворот, по которой створка перемещается на (каретках). То есть по высоте въезд ограничен этой балкой.

…И немножко минусов

Впрочем, не лишена недостатков и консольная конструкция, но не столько эксплутационных, сколько монтажных – ввиду сложности ее сооружения (котлован под фундамент, заливка его бетоном в связке с арматурой, отладка механизма).

Кроме того, все это устройство предусматривает наличие довольно большого свободного пространства сбоку от ворот, вдоль забора: котлован шириной как минимум 1,5 м и длиной 3-5 м – в зависимости от ширины ворот. То есть калитку с этой стороны уже не сделать. Трудоемкость монтажа консольных ворот обуславливает и их высокую цену – как минимум на 20% больше, чем, скажем, на распашные ворота (при условии, что и те, и другие снабжены автоматикой).

В принципы откатные ворота в обслуживании неприхотливы и не требуют регулярного обслуживания (смазки, регулировки). Но за электроприводом все-таки придется время от времени послеживать.

Но все недостатки откатных ворот в полной мере компенсируются их чрезвычайной функциональностью: площадью полезного пространства, удобством въезда-выезда, когда ничто не препятствует полному обзору для водителя, а также еще одним удобством, о котором почему-то забывают. Имеется в виду отсутствие необходимости устанавливать на воротах замок. Электромеханический привод служит отличным запором от несанкционированного проникновения через ворота.

Проводим монтажные работы своими руками

Подготовив все составные детали распашных ворот, можно приступать к их установке на постоянное место. Сначала проводится монтаж наружной и внутренней рамы. Конструкцию устанавливают в проем и сверяют совпадение вертикальных и горизонтальных линий, после чего скрепляются друг с другом. Для скрепления элементов используются полоски металла шириной около 4 см, которые фиксируются с расстоянием 60 см.

Следующим шагом идет оформление фронтальной стены помещения. Образовавшееся между рамами свободное пространство заполняется кирпичами. Для надежной фиксации рам в проеме задействуются арматурные пруты длиной около 25 см. Один край закрепляется на металлическом каркасе, а оставшаяся часть замуровывается в кирпичную стену. Верхнюю часть рамы перекрывают бетонной либо стальной балкой.

При необходимости обеспечить дополнительную защиту гаражные ворота оснащаются замками. Оптимальным вариантом является замок, штыри которого расходятся в 3 стороны и скрепляют створки не только между собой, но и обеспечивают фиксацию к потолку и основанию.

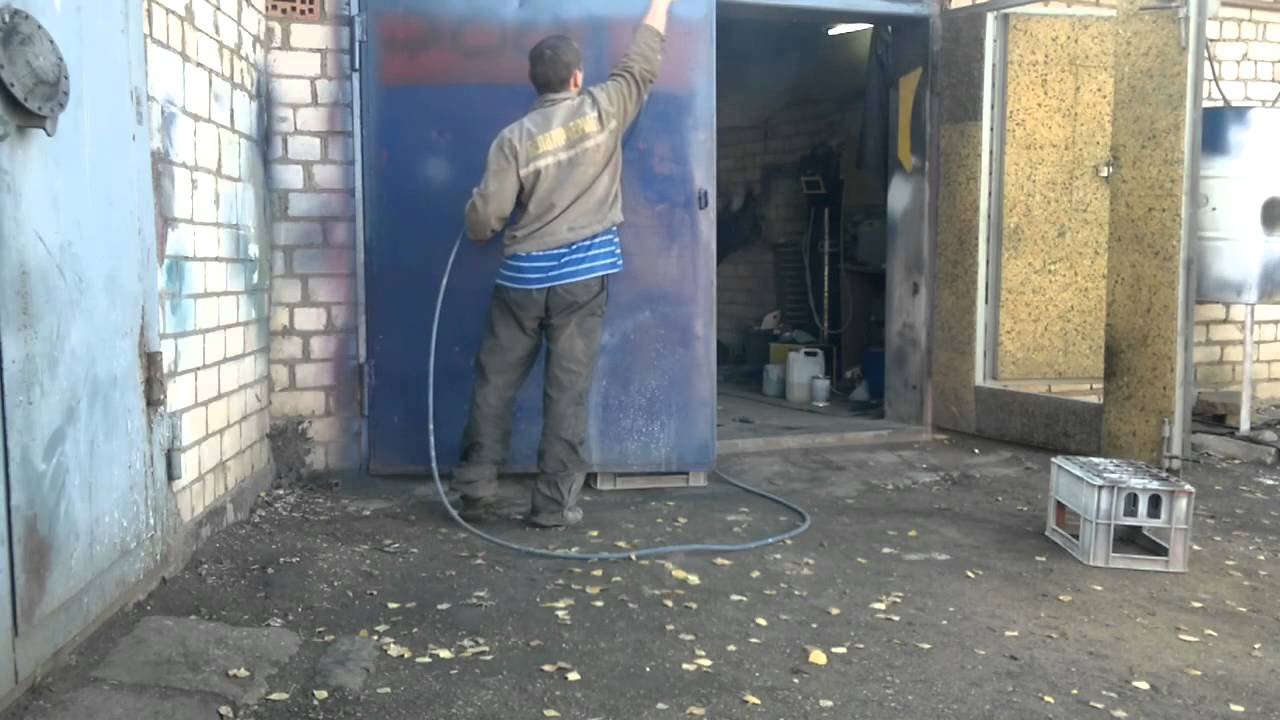

Окрашивание каркаса

Так как вся конструкция состоит из металла, она нуждается в защите от коррозии. Для это цели используется специальная грунтовка или краска. Такое решение позволит не только защитить гаражные распашные ворота, но и сделает их более привлекательными.

Итак, изделие следует прогрунтовать. Наносится грунтовка валиком или малярной кистью

Важно тщательно выполнить эту работу, чтобы не пропускать никаких участков. Грунтовка нужна для лучшей адгезии краски с поверхностью

Теперь после высыхания грунта, ворота можно покрасить. Состав наносится любым из доступных вам способов

Важно сделать это в два слоя, чтобы цвет был насыщенным, а конструкция более защищенной

Подключение автоматики

Автоматика устанавливается по желанию владельцев, с целью упрощения контроля работы ворот.

При выборе модели внимание уделяется мощности электропривода, от которого будет зависеть скорость, срок эксплуатации автоматики. Привод представляет собой рычаг, который за счет редуктора контролируется двигателем

Привод представляет собой рычаг, который за счет редуктора контролируется двигателем.

Кроме привода в комплекте поставляются:

• сигнальная лампа;
• фотоэлементы;
• блок управления;
• замок (отвечает за разблокировку ключей).

По принципу работы электроприводы бывают:

1. Линейными. Пользуются наибольшим спросом. Цена доступна. Просты в монтаже. Открываются наружу. Блок управления контролирует работу двигателя и в нужный момент замедляет, тем самым продлевая срок службы механизму.
2. Гидравлическими. Механизм уступает по надежности линейному, электромеханическому. Принцип работы основан на гидравлическом насосе. Движение створок контролируют гидроцилиндры. Установленные датчики гарантируют безопасность.
3. Электромеханическими. Комбинированный вариант автоматического и на случай отключения электроэнергии ручного открывания, закрывания створок.
4. Рычажными. Движение рычагов позволяет створкам перемещаться. Этот тип привода обеспечивает максимально плавное открытие ворот и прочное закрытие. Для защиты от попадания влаги, замерзания воды в механизме допускается подземная установка электропривода. Пример фурнитуры, которая обеспечивает плавное открытие дверей, ‒ это петли с подшипниками торговой марки Rolling Center.

Большинство владельцев автомобилей выбирают линейный механизм. С его помощью возможно открытие створок наружу и внутрь помещения.

Дальше устанавливается приемник в разъем платы управления. Он отвечает за подачу, распознавание сигналов управления. Здесь же ставятся перемычки — для тестирования работы привода.

Последними на очереди к подключению идут фотоэлементы. К ним должна прилагаться отдельная перемычка. Фотоэлементы подсоединяются к плате согласно предложенной схемы. Они защищают автомобиль от удара при торможении в воротах. Высота крепежа ‒ от 50 до 70 см.

Следующий шаг ‒ выставление программы на пульте управления. Относительно этого этапа нет стандартных рекомендаций, поскольку у каждого производителя своя инструкция по программированию

Важно просто ее соблюдать

Популярными производителями ворот для гаражей, автоматики к ним считаются компании «Алютех» (Белоруссия) и «Дорхан» (Россия).

Разобраться подробнее с видами дверной автоматики, что есть в продаже, узнать о других нюансах работы механизмов, вы сможете из статьи про распашные ворота из профнастила, ссылка на которую приведена в разделе выше.

Формирование крепежной рамы ворот

В основе конструкции именно несущая рама. Так как мы говорим об изделии для гаража, то рама будет состоять из двух частей: внутренний и внешний каркас. Внешний нужен для фиксации конструкции в проеме, а внутренний позволяет воротам двигаться. Рама будет сделана из металлического уголка.

Распашные ворота для гаража своими руками – процесс пошагово:

Первым делом нужно измерять и записать параметры проема (ширина и высота). Здесь нужно точно выполнить замеры, так как от этого зависит правильность и простота установки изделия на свое место.

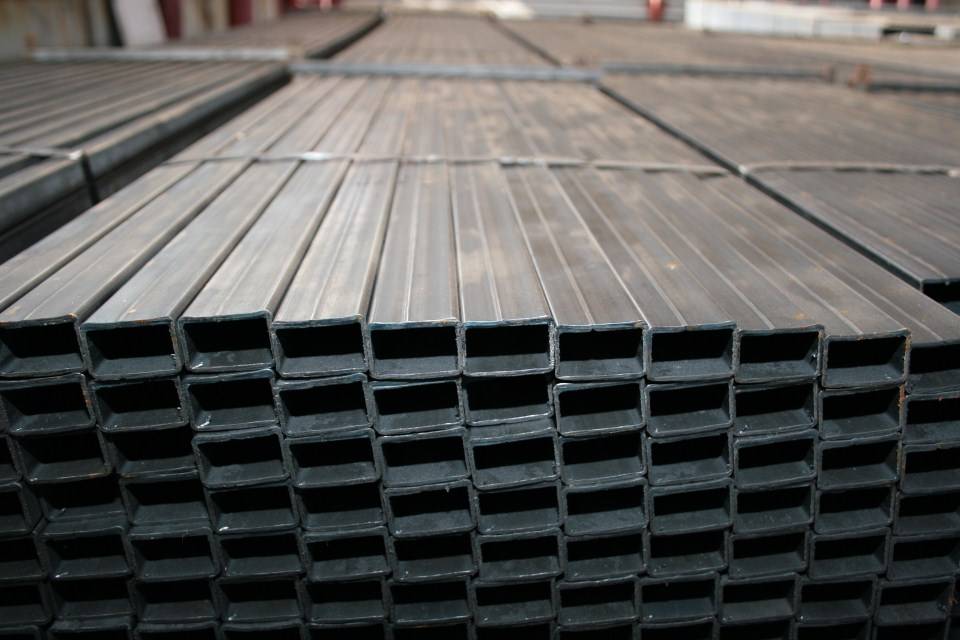

Теперь в ход идет металлический уголок. Оптимальный вариант для работы – изделия с квадратным сечением, стороны которого имеют от 16 до 20 см размер. При помощи рулетки прут размечается и разрезается согласно заданным габаритам. Первая рама будет внешняя. Должно получиться 4 отрезка уголков, 2 из которых имеют один размер, соответствующий ширине проема, а другие 2 другой размер, соответствующий его высоте.
Дальше элементы нужно сварить друг с другом. Чтобы сделать это правильно, необходимо подготовить рабочее место

Важно обеспечить плоскую и идеально ровную поверхность. Элементы раскладываются на поверхности и идеально выставляются по уровню

Если есть перепады, то их нужно нивелировать подкладками. Чтобы убедиться в правильности конструкции, используется угольник. Во всех четырех сторонах угол должен быть ровно 90°. Получается, на поверхности образовалась готовая рама будущих ворот, но еще не соединенная.

Используя сварочный аппарат, требуется сварить элементы друг с другом. Есть небольшая хитрость, которая позволить конструкции свободно двигаться и плотно прилегать к раме. Внутренняя сторона рамы должна быть ровной и гладкой. Если сварочный шов получился очень большой, то он защищается болгаркой.
Дальше в углы нужно приварить вертикальные рычаги. Они выполняют роль пространственной жесткости, позволяя конструкции надежнее в нескольких местах соединяться со стеной проема. Для этой цели используются обрезки из уголка.

На этом работы по созданию внешней рамы завершены.

Фиксирование петель для распашных ворот

Петли для гаражных ворот нужно купить и подготовить заранее. Они состоят из двух частей. Одна из которых насажена на цилиндр и позволяет конструкции крутиться. На ворота потребуется 4 петли, по 2 на каждую сторону. Иногда, если конструкция очень большая и тяжелая, поэтому необходимы по 3 петли с каждой стороны.

Итак, петли привариваются на свое место. При этом нижняя часть петли приваривается к внешней раме, а вот верхняя часть присоединяется к створке с наружной стороны. Чтобы усилить фиксацию, к петле можно приварить полоску металла с каждый из сторон. В продаже можно найти петли уже с такими пластинами, толщиной от 5 до 7 мм.

Подъемно – поворотные ворота

Этот вариант, пожалуй, самый простой из всех подъемных ворот для гаража. Их конструкция состоит из рамы, самого цельного полотна и направляющих, которые обеспечивают ему вращение вокруг своей оси. Рама является основой для конструкции, как правило, она сваривается из металлических труб квадратного сечения и монтируется в дверной проем гаража.

Работает такая система просто: с помощью рычагов, приводится в движение шарнирный механизм с пружинами, благодаря которому и происходит движение створки по направляющим, с последующей фиксацией в верхней точке. Нижняя часть ворот при этом, находится под потолком в виде своеобразного козырька.

Здесь возможно устройство подъемного механизма в двух вариантах:

1. С помощью пружин,
2. С использованием противовесов.

Первый вариант с помощью пружин в исполнении проще, а в работе – надежнее, на практике именно его применяют для подъемно – поворотных ворот чаще всего. При наличии пружин и шарниров, которые приводятся в движение рычагами, исключается случайная блокировка механизма.

Для идеальной работы системы необходимы только два фактора: правильно отрегулировать компенсационные пружины, и точно смонтировать каркас направляющих – он должен быть изготовлен строго по уровню.

Второй вариант предусматривает наличие противовеса (или нескольких), который крепится при помощи блоков, через специальный трос к низу рамы конструкции. Противовес более удобен, если ворота слишком тяжелые.

Естественно, при желании и наличии соответствующего бюджета, можно оборудовать поворотно – подъемную систему гаражных ворот электронной автоматикой, которая будет работать вместо человека. Открывать и закрывать такие ворота можно будет просто нажав на кнопочку пульта.

Достоинства подъемно – поворотных гаражных ворот:

1. Так как в них используется цельная створка, иногда весьма приличного веса, то в первую очередь, такие ворота наиболее надежные в плане возможности взлома. Из всех моделей подъемных гаражных ворот, именно подъемно – поворотные сложнее всего поддаются несанкционированному проникновению.
2. При открывании, такие ворота довольно – таки компактны, что позволяет устанавливать их практически при любой площади помещения.
3. Подъемно – поворотные ворота можно после монтажа утеплить, обшить панелями или задекорировать, придав эффектный внешний вид.
4. Возможно оснащение автоматической системой открывания.

К недостаткам таких ворот можно отнести:

1. Они могут быть установлены только в прямоугольных проемах, причем требования к точности постройки довольно высоки.
2. В открытом виде подъемно – поворотные ворота «крадут» у дверного проема около двадцати сантиметров высоты. Для низких проемов это будет критично.
3. Цельное полотно ворот, которое является достоинством, в то же время может показать себя и как недостаток. Например, при частичном повреждении, его невозможно каким-то образом отреставрировать, а необходимо только полностью заменить.
4. После установки ворот, между самим полотном и проемом остаются щели, которые необходимо минимизировать при помощи резинового уплотнителя – при условии, что гараж является неотапливаемым.

На что обратить внимание при выборе подъемно-поворотных ворот

Выбирая подъемно – поворотные гаражные ворота, важно обратить внимание на качество их исполнения и материалов, из которых они сделаны. Естественно, хорошие ворота обойдутся в круглую сумму, но это не тот объект, на котором можно было бы сэкономить

Во-первых, бюджетные модели, как правило, изготовлены из тонкого металла – от 1 мм, что явно не в пользу покупателя

Во-первых, бюджетные модели, как правило, изготовлены из тонкого металла – от 1 мм, что явно не в пользу покупателя.

А во-вторых, приводка деталей и характеристики комплектующих будут не самые лучшие для длительной эксплуатации. Конечно же, наличие автоматической системы открывания существенно удорожает изделие – вот здесь, если есть такая необходимость, в принципе, можно сэкономить, хотя комфорт в использовании от автоматики существенный.

Обязательно обратите внимание на материал, из которого изготовлена створка ворот. Лучше всего будет выбрать более-менее толстый металл или сендвич – панели, которые идут уже с утеплителем и не нуждаются в дополнительной термоизоляции. Обычно, ворота до 20 мм толщиной идут как холодный вариант, а свыше – с утеплителем

Обычно, ворота до 20 мм толщиной идут как холодный вариант, а свыше – с утеплителем.

Пошаговая инструкция по изготовлению и монтажу ворот

После расчистки места для установки конструкции и подготовки материалов и инструментов можно начинать основную работу.

1. Разметить место для закапывания опорных столбов, а затем буром сделать ямы под их установку глубиной примерно 1,2 м, а диаметром 0,5 м. Если нет бура, можно использовать лопату. Столбы должны стоять очень прочно, так как от этого зависит и надёжность будущих ворот.

2. Зачистить трубы, удаляя с них ржавчину, обработать антикоррозийным средством и обернуть нижний край рубероидом. Это необходимо для защиты деталей от коррозии.

3. На дно каждой ямы насыпать слой щебня толщиной около 15 см, установить трубы и залить бетоном. Верхние части каждой стойки закрыть специальными заглушками, чтобы внутрь не попадала вода.

4. Вертикальность опор проконтролировать с помощью уровня. Чтобы столбы не покосились, их можно подпереть специальными брусьями. Подождать, пока бетон высохнет (3–5 дней).

5. Собрать раму на специальной ровной площадке.

6. Сварить её и дополнительно укрепить стальными уголками.

7. Длинные стороны каркаса зрительно разделить на 3 части и к условным точкам приварить перемычки — рёбра жёсткости. Можно приварить планки ещё и по диагонали.

8. Приварить петли к местам крепления перемычек.

9. Облицевать каркас профлистом, предварительно вырезав ножом по металлу прямоугольные выемки для петель.

10. Для крепления использовать шурупы с шестигранной головкой, подобранные под цвет основного материала.

11. Петли лучше приваривать, когда каркас ещё находится на площадке. Чтобы ворота невозможно было снять, приварить над верхней частью дополнительные крепёжные уголки.

12. Навесить ворота на петли и подложить под середину конструкции деревянную подставку.

Электропривод для распашных ворот

Эту деталь также можно сделать своими руками, если вы разбираетесь в электричестве. Главная её часть — механизм от параболической антенны с червячной передачей. Спутниковое ТВ старого образца имеет поворотный механизм, который можно установить на распашных воротах. Червячная передача действует, как и поворотный механизм, но может работать от низкого напряжения в 36 вольт. Заводские приводы работают только от электросети в 220 вольт.

Электропривод от спутниковой антенны можно установить на распашные ворота

Для сборки понадобится:

• два электрических привода с наиболее длинными штоками, которые можно купить в специализированных магазинах;

• пульт дистанционного управления с дальностью действия не менее 50 м;

• понижающий трансформатор;
• электрическое реле для предотвращения поломки привода в случае попадания под ворота посторонних предметов.

Собрать устройство можно за один день.

Установка заводского электропривода

Если вы предпочитаете более надёжную систему, лучше использовать автоматические заводские устройства. Но вначале необходимо определиться, куда будут открываться створки — внутрь или наружу.

Створки распашных ворот могут открываться внутрь или наружу

Инструменты для установки привода:

• электрическая дрель;
• плоскогубцы;
• шуруповёрт;
• рулетка;
• изоляционная лента;
• молоток.

Чтобы выбрать тип устройства, понадобится замерить расстояние между петлями и внутренней стороной опоры:

• если оно менее 15 мм, подойдёт более дешёвый линейный механизм, не оборудованный рычагами;

• если от 15 до 30 мм, то придётся приобретать рычажный вариант или сделать определённые ниши для первой системы.

Далее, мы определяем ширину створки, а также учитываем обязательную ветровую нагрузку. Створки ворот должны ходить легко, чтобы электропривод мог плавно открывать и закрывать их. Если конструкция открывается внутрь, можно устанавливать любые электрические приводы. Для стальных столбов лучше всего взять линейную или рычажную модель, а для кирпичных — только вторую. Если створки ворот открываются наружу, то подойдёт любая система, которую монтируют внутри проёма. Места она займёт около 15 сантиметров с каждой стороны конструкции.

Порядок работы:

1. По кругу колонны приварить металлические усилители при осуществлении монтажа электропривода на кирпичный столб.

2. Установить гидравлический привод на ручной режим и подсоединить с помощью сварки крепёжные элементы к воротам.

3. Если выбрана линейная модель, то после приваривания оставить после полного открывания ворот хотя бы 1 см для плавного и свободного хода. Проверить ход створок и чёткость движения электропривода, а затем поставить упоры и двигатели.

4. Поставить планки, подшить пульты и включить систему. Затем автоматику оборудовать выключателями.

5. Установить сигнальную лампу и фотографическое устройство, которое невозможно оборудовать, пока не будут отрегулированы все остальные системы.

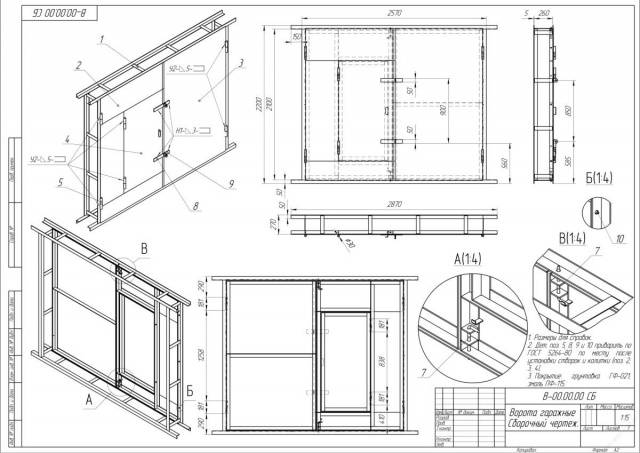

Конструкция распашных ворот

Перед тем как начать изготовление гаражных ворот самостоятельно, важно ознакомиться с составными частями конструкции изделий. Ниже на фото вы можете увидеть схему, как именно выглядит этот тип ворот

Здесь описаны все элементы ворот для гаража. Основной из них – это опорные столбы. Только если мы говорим о конструкции для гаража, то ворота фиксируются не к опорным столбам, а в проеме к стенам. Они как бы заключены в раму, которая надежно установлена в гаражный проем. Это можно увидеть на следующем фото

Второй по значимости элемент – это рама конструкции. Она состоит из двух частей, которые могут открываться независимо друг от друга. Рамка делается из металлического профиля методом сварки. А чтобы конструкция была прочнее и надежнее, привариваются ребра жесткости.

Сами створки крепятся к опорным столбам или раме посредством петель. Они и играют основную роль в работоспособности конструкции. Благодаря петлям ворота открываются и закрываются. А чтобы изделие могло фиксироваться на одном и том же месте, на нем делаются задвижки в землю. Конструкция простая, но позволит створке намертво занять одно и то же положение. Ну и, чтобы, закрывать их потребуется задвижка или замок.

На образце был простой тип конструкции. Обычно его используют для забора. А вот ворота гаражные распашные делаются с калиткой. Это удобно, так как позволяет заходить в гараж без полноценного открывания ворот. Ведь мы не всегда входим туда, чтобы вывозить свой автомобиль. Поэтому калитка для людей бывает очень полезна. Чертеж гаражных ворот с калиткой ниже на фото.

Ну и наконец, последний элемент конструкции – это полотно. В отличие от других конструктивных элементов, тип полотна может быть самым разным. Именно от типа обшивки может зависеть, какой будет у ворот. Они могут обшиваться:

1. Деревом.
2. Металлом.

Это обширные понятия. Самым популярным является листовой материал из металла, а также сэндвич панели. Редко можно встретить алюминиевый профиль. Именно от выбора обшивки будет зависеть прочность, надежность и защита гаражных ворот. Даже деревянные гаражные ворота можно сделать прочными. Требуется правильно выбрать толщину материала и придерживаться технологии создания.

Утепление гаражных ворот

Утепление входной конструкции – вопрос, актуальный для жителей суровых климатических регионов. Ватными утеплителями створки лучше не обшивать, поскольку они быстро теряют свои полезные свойства. Оптимальными материалами являются листовой пенопласт и экструдированный пенополистирол. Для утепления ворот с ними поступают так:

1. Делают разметку и вырезают куски нужного размера. При помощи деревянных планок между металлом и утепляющим материалом делают небольшой зазор. К металлической поверхности планки крепят жидкими гвоздями.
2. Пустое пространство заполняют утеплителем. Оставшиеся пустоты заливают строительной пеной.
3. Щели в рёбрах жёсткости заделывают утеплителем на основе фольги. Ее также прикрепляют жидкими гвоздями.
4. Закрывают ворота утеплителем по всей площади и дожидаются застывания клея и пены.
5. В соответствии с параметрами площади вырезают лист фанеры и обрабатывают его средством против гниения. По мере высыхания пены и клея фанеру фиксируют на рёбра жёсткости и полотна воротной конструкции при помощи саморезов.

Утепление гаражных ворот должно быть эффективным и экономичным

После монтажа и утепления ворот не забудьте организовать в гараже качественную вентиляцию.

Завершает все работы по созданию ворот для гаража своими руками приведение конструкции в эстетический вид. Ее покраску с целью предотвращения коррозии осуществляют с внутренней и наружной стороны. Кистью работают тщательно.

Дополнительную защиту от влаги можно сделать, установив над створками козырёк. Хороший козырёк получается из профнастила или остатков железных листов. Крепят его на трубы или стальные пластины. Из дерева вырезать эту деталь не рекомендуется. Накануне монтажа следует просчитать несущую способность козырька, т. е. какую нагрузку он сможет выдержать.

Плюсы и минусы

Главное преимущество распашных ворот – надёжность. Но это далеко не единственный их плюс. Простота конструкции обуславливает и другие преимущества:

• нет необходимости в настройке и обслуживании автоматики;
• среди бюджетных альтернативных вариантов секционных, подъёмных и откатных ворот нет сопоставимых по стоимости с распашными – последние всегда более выгодны в цене;
• можно установить автоматику: приводы, открывающие и закрывающие створки;
• нет необходимости усиливать проём и верхнее перекрытие, что нередко требуется при установке секционных или подъемных ворот;
• возможность утепления створок и каркаса;
• множество вариантов дизайна створок.

Главный недостаток заключается в необходимости выходить из машины и закрывать/открывать ворота при любых, самых неблагоприятных, погодных условиях. Помимо этого, в зимний период приходится очищать пространство перед ними от снега.

Составление чертежа и расчет размеров

Перед непосредственным выполнением монтажных работ требуется подготовить чертеж и рассчитать габариты конструкции. Размеры определяются на основании ширины самого гаража и автомобиля. При этом необходимо учитывать следующие рекомендации:

1. Минимальное расстояние между рамой и автомобильным корпусом составляет 30 см с каждой стороны. Меньший промежуток повышает риск повреждения машины, а увеличение расстояние обеспечивает более комфортный заезд.
2. Стандартная ширина конструкции варьируется в пределах от 2,5 до 3 м. Между перпендикулярной стеной и рамой оставляется промежуток не менее 0,8 м.
3. Высота ворот на схеме отмечается в пределах 2-2,2 м. Владельцам микроавтобусов рекомендуется оставить проем высотой от 2,5 м.
4. При желании установить ворота со встроенной калиткой необходимо определить, на какой из створок она будет монтироваться.

Материалы и инструменты для работы

Чтобы сделать гаражные ворота распашные своими руками, нужно запастись следующими материалами:

• стальными уголками, из которой и будет сделана несущая (крепежная рама);
• материал для обшивки каркаса, выбранный заранее (дерево или металл);
• петли, задвижка;
• грунтовка и краска для забора;
• металлический профиль для формирования конструкции в целом (60х30 или 60х20).

Что касается инструментов для создания гаражных ворот, то их список следующий:

• строительный уровень;
• рулетка, карандаш или маркер;
• болгарка для резьбы;
• угольник;
• перфоратор;
• сварочный аппарат;
• малярная кисть или краскопульт.

Теперь можно приступить к первому этапу создания гаражных ворот из металла.

Подбираем материалы

Следующим шагом после подготовки чертежей является подбор необходимых материалов. Конструкция может быть выполнена из сэндвич панелей либо утолщенных металлических листов. Второй вариант более дорогой, но данные конструкции отличаются повышенной прочностью и небольшим весом, что упрощает процесс монтажа. Многослойные сэндвич панели имеют большую массу за счет дополнительного утепления и толщины.

При выборе материала необходимо определить подходящую толщину металла. Чем толще будут железные ворота, тем больше станет общая масса конструкции. Чаще всего владельцы гаражей выбирают листовую сталь толщиной 1,5-3 мм. Для рамы потребуется уголок из стали толщиной 6,5 см. Каркас производится из более тонких листов, поэтому для него достаточно уголка либо профиля толщиной 5 см.

Виды ворот по конструкции

Выбор типа ворот для гаража зависит от нескольких факторов:

• Бюджета;
• Наличия свободного места перед гаражом;
• Размера проема под монтаж ворот;
• Необходимости наличия дополнительного входа в виде калитки;
• Способа управления.

Производители предлагают нам выбирать из следующих конструкций.

Распашные ворота

Один из самых распространенных типов. Состоят из двух полотен, которые имеют жесткий каркас и удерживаются на петлях.

преимущество

• простоте конструкции;
• доступной стоимости;
• достаточной надежности;
• простоте монтажа;
• возможности дополнить одно из полотен дополнительным входом (калиткой);
• возможности изготовить ворота практически под любой размер проема.

Недостатком является то, что большинство распашных ворот открываются наружу, поэтому требуют достаточное количество свободного места перед гаражом. Однако эту проблему можно исключить, установив ворота таким образом, чтобы они открывались вовнутрь. Из этого вытекает другой недостаток – боковые стенки гаража становятся нефункциональными, так как вдоль них не получится установить стеллажи или рабочие столы. Также, чтобы открыть ворота зимой прежде нужно будет отгрести снег. Общая ширина полотна не может превышать 6 м.

Откатные ворота

Идеальный вариант при ограниченном пространстве перед гаражом.

Преимуществом

• неограниченность в размерах;
• длительный срок эксплуатации;
• достаточная прочность и надежность;
• экономия места.

К недостаткам можно отнести недостаточную теплоизоляцию. Также, если полотно ворот заклинит, открыть его будет довольно сложно.

Секционные

Полотно в этом случае состоит из нескольких горизонтальных или вертикальных секций, ширина которых не превышает 50 см.

подъемно-секционнойсдвижной

• Такие ворота удобны в эксплуатации и обеспечивают хорошую теплоизоляцию;
• К недостаткам можно отнести скрадывание внутреннего пространства, особенно в случае с боковой конструкцией.

Подъемно-поворотные

В этом случае при открывании полотно ворот сначала делает поворот вокруг горизонтальной оси и меняет свое вертикальное положение на горизонтальное, а затем по специальным направляющим уходит под потолок.

преимуществам

• надежность и высокие противовзломные качества;
• экономию пространства;
• возможность установки механической системы открывания.

К недостаткам относится возможность установки исключительно в проемы прямоугольной формы.

Подъемно-гильотинные

Полотно ворот выполнено из металла и является цельным.

• сэкономить свободное место внутри постройки;
• обеспечить герметичность, теплоизоляцию и безопасность.

Однако в таком случае место над гаражом должно свободно. Существенным недостатком является необходимость замены полотна целиком при возникновении даже несерьезных повреждений.

Утепление гаражных ворот

Мало кто знает, но если не утеплить металлические распашные двери гаража, то они станут основным источником потери тепла. На них приходится целых 60%. Вот почему все так рекомендуют выполнять утепление ворот гаража. Используя тот же пенопласт, работа не будет дорого стоить. Зато результат радует круглогодично.

Чтобы утеплить распашные ворота, внутрь створок укладывается утеплитель (минвата, пенопласт, ППУ, стекловата, пенополистирол). Чтобы впоследствии защитить слой утеплителя от негативного влияния, рекомендуется обшить полотно деревом. При работе нужно следит, чтобы не оставалось никаких воздушных карманов. Все промежутки хорошо заполняются.

Внимание! Для качественного утепления нужно использовать слой утеплителя, толщиной 15–20 см.

Вот и все, теперь вы знаете весь процесс создания изделия своими руками с ноля.
