Ворота из профлиста своими руками: фотоотчет + видео

Достоинства и недостатки профилированных труб

Среди главных преимуществ профильных изделий, используемых в производстве ворот, эксперты выделяют:

  • невысокую цену;
  • высокую прочность при легком весе;
  • возможность самостоятельного монтажа (металлопрофиль легко режется, сваривается и соединяется самонарезающими шурупами).

На участке

К недостаткам профильных изделий относят:

  • подверженность ржавлению при взаимодействии с атмосферными осадками, обусловливающими образование коррозии;
  • неудобство в грунтовании и окрашивании поверхности трубопроката, что влечет за собой увеличение временных затрат на установку труб.

Фигурный металлоштакетник

Выбираем размер створок

Схема каркаса ворот из профнастила

Перед началом работы важно определиться с оптимальными размерами распашных створок. В этом моменте ориентируйтесь на габариты транспортного средства, которое будет проезжать через возводящиеся ворота

Так, для проезда большинства легковых машин достаточно ворот шириной 4 м. Для грузовика проем придется расширить в среднем до 6 м. Исходя из этого, рассчитываем ширину каждой створки. Высоту подбирайте на свое усмотрение. Наиболее часто возводятся ворота высотой 2-2,5 м.

Чтобы работа шла легче и быстрее, составляем чертеж будущих ворот с указанием размеров всех элементов конструкции.

Правило 3-4-5 для разметки каркаса ворот

Материал для ворот из профнастила

Ворота из профнастила состоят в основном из двух частей: каркас и обшивка, состоящая из листового профнастила.

Каркас из профнастила делают в основном из стального профиля 20х40 для временных или не очень широких постоянных ворот, и 40х40 для ворот, которые будут часто эксплуатироваться и иметь приличный вес.

Обшивка из листового профнастила может отличаться маркой профнастила:

1. Профнастил С8 – это профнастил с наиболее низкой прочностью, применяемый в строительстве. Он бывает как оцинкованный, так и окрашенный полимерной краской.

Ниже представлена характеристика профнастила С8 в таблице.

2. Профнастил С10 обладает так же не очень хорошей прочностью, бывает как оцинкованный так и окрашенный.

Ниже представлена характеристика профнастила С10 в таблице.

3. Профнастил С18 обладает уже средней прочностью, бывает либо волнистым, либо ребристым, расцветки аналогичны вышеописанным профилям.

Чаще всего для обустройства заборов и ворот применяют именно данный профнастил.

Ниже представлена характеристика профнастила С18 в таблице.

4. Профнастил С21 обладает большей прочностью и универсальностью, так же очень часто используется для строительства заборов, ворот и ограждений.

Ниже представлена характеристика профнастила С21 в таблице.

5. Профнастил С44 – очень жесткая и прочная марка профнастила, используется чаще всего в изготовлении несущих элементов: массивные заборы, ангары, бытовки.

Из-за своей способности выдерживать большие нагрузки получил широкое применение в строительстве.

Ниже представлена характеристика профнастила С44 в таблице.

Так же существуют и другия марки профнастила, но они уже более прочные и в основном подходит для строительства серьезных конструкций, таких как кровля или перекрытия, максимальный шаг обрешётки 3 метра.

Такие марки не используют для строительства ворот и заборов. Итак, лучше всего подходят для строительства временных ворот и ограждений профнастил марки С8 и С10.

Для строительства же постоянных конструкций лучше использовать профнастил марки не ниже С18.

Источник фото: www.trubanet.ru; www.dnepropetrovsk.pulscen.com.ua,  www.srbu.ru

Как приварить силовые петли к воротам

(фотографии, инструкция, видео мастер-класс)

Как приварить металлические силовые петли к каркасу распашных ворот своими руками?

Важным этапом установки металлических распашных ворот является закрепление силовых петлей на каркасе ворот и столбах забора. Многие полагают, что сделать это не так сложно.

Действительно, приварить петли легко, если учесть некоторые небольшие нюансы, поэтому сейчас я расскажу вам, как правильно приварить силовые петли к воротам.

Вам понадобятся (снимок 1):

  • Электрод (любая достаточно толстая проволока);
  • Сами петли;
  • Закладные (в виде небольших металлических пластин);

Для начала, электрод необходимо согнуть так, как это показано на снимках 3-6. Затем, приложите согнутый электрод к петлям, чтобы сравнить их длины, как это показано на снимке 7. Если электрод намного длиннее петель, отпилите лишнее (восьмое фото), его длина должна быть максимум на 5 миллиметров больше длины петли. Затем загните тот 5-тимиллиметровый кусок электрода (снимок 9).

Положите согнутый электрод на металлическом каркасе забора и расположите на нём петлю. Под петлю кладутся закладные и прихватываются сваркой. Затем, одна закладная приваривается к каркасу ворот, а вторая к металлическому столбу.

Фото-инструкция перед вами!

Источник идеи и фотографий, видео мастер-класс: https://www.youtube.com/watch?v=tkeBgGQ3TacОригинальное название: Как правильно приварить петли., своими руками.”Броневик” Днепр.Автор видео: bronevik03

Крепление запорных устройств к створкам

К навешенным и обшитым створкам монтируется замок, который может быть:

  1. Навесным. На этапе создания каркаса предусматриваются петли под замок.
  2. Накладным. Монтируется к поперечной перемычке (если она есть) или на наваренный к раме небольшой плоский металлический лист. Альтернатива ‒  прикрутить метизами прямо к каркасу. Не рекомендуется приваривать замок ‒ это сокращает срок его службы.
  3. Врезным. Механизм врезают в полость трубы. Место декорируют металлическим карманом.

Кроме замка потребуется закрепить:

  1. Нижний фиксатор. Отвечает за равномерное распределение нагрузки с замка. Позволяет дополнительно закрепить низ створки при сильном ветре.
  2. Засов (запор). Нужен для закрытия ворот со двора. На калитку ставится небольшая защелка.
  3. Автоматику. Устанавливается по желанию. Позволяет контролировать работу створок дистанционно.

В дополнение хозяева монтируют систему видеонаблюдения, домофон и сигнализацию.

Пользователи часто ищут:

  • Как подключить электромеханический замок на калитку
  • Установка магнитного замка на калитку

Фотоотчет об изготовлении и установке ворот

Это один из вариантов того, как можно сделать ворота из профнастила своими руками. Технология не лучшая, но и не худшая: все функционирует без проблем на протяжении уже шести лет.

К установленным столбам 80-80 мм приварены петли, ответные части приварены на требуемом расстоянии на вертикальных частях стоек из трубы 40*40 мм — на правой и левой. Стойки навешиваем на петли на столбе, подкладываем между ними и столбами нужной толщины прослойку и фиксируем струбциной.

Навешиваем стойки на приваренные на столбах петли

Отмеряем требуемую высоту и обрезаем излишки, сверху к стойкам, не к столбам, привариваем  поперечину из той же трубы 40*40 мм

Качество сварки на этом этапе неважно. Мы пока прихватываем детали, не заботясь о тщательности наложения шва — его потом доведем до нормы. Главное чтобы все было ровно и держалось вместе

Потому точками прихватываем в нескольких местах

Главное чтобы все было ровно и держалось вместе. Потому точками прихватываем в нескольких местах.

К стойкам воротин приварена поперечина

Точно также прихватываем трубу по низу.

Привариваем нижнюю трубу

Находим середину поперечных балок. От середины в обе стороны откладываем по 3 мм. Делаем четкие отметки. Замеряем расстояние между верхней и нижней балкой, отрезаем два отрезка, привариваем по отметкам (между двумя вертикальными трубами должен остаться зазор в 6 мм).

По середине с зазором в 6 мм привариваем две вертикальные трубы

Замеряем расстояние между двумя стойками одной половины ворот. Они должны быть одинаковыми, но лучше измерять отдельно. Отрезаете трубы нужной длины и прихватываете их на нужной высоте. Если требуется больше поперечин — устанавливаете и их.

Приваренные поперечины для усиления жесткости

По отмеченному центру болгаркой вверху и внизу делаем сквозные пропилы, разделяя ворота на две половины. Так очень просто мы получили ворота, которые будут открываться и закрываться без особых проблем.

Разделенные половинки ворот

Каркас створок ворот готов. Его снимаем, укладываем на ровную горизонтальную поверхность и хорошо провариваем швы

Вот тут уже качество сварки важно, следим за наполненностью ванны, стараемся не прожечь дыры.  Готовые швы зачищаем, грунтуем, красим

Уложив створку на ровную горизонтальную поверхность провариваем все швы

Приступаем к сборке опоры для крепления профильного листа. Для уменьшения парусности его разрезали на две части, так что лист не цельный, а резаный. Для этого используем профилированную трубу 20*20 мм. Ее нарезаем на отрезки нужной длинны, так, чтобы можно было закрепить по внутреннему периметру.

Нарезаем трубу 20*20 мм и прикручиваем по внутреннему периметру

Выставляем их в одной плоскости с наружной частью — прикручиваться лист будет изнутри. Крепим на саморезы, предварительно просверлив отверстия требуемого диаметра.

Как крепить планки для профлиста

Так выглядит готовый каркас створки ворот

Готовый каркас красим — внутри светло-серой краской, снаружи — красно-коричневой, в тон окраске профнастила. Оставляем сохнуть.

Окрашенный каркас

Приступаем к монтажу профлиста на ворота. Его нарезают чуть меньшего размера, чем основная рама — по периметру на 2-3 мм должен быть отступ. Укладывают на подготовленные опоры и крепят изнутри по периметру на саморезы.

Монтаж профлиста на ворота

Можно брать специальные, со шляпками и прокладками, но посадили на обычные.

Для экономии использовали обычные саморезы по металлу

Можно сказать, что ворота готовы.

Практически готовы

Осталось установить запоры. Можно, конечно врезать замок и ручку, но качество недорогих очень низкое, а брать дорогие — на данный момент непозволительная роскошь. Потому из остатков труб и арматуры сварены засовы. Они точно работают при любых условиях.

Самодельные засовы

Один (верхний) посажен на саморезы с ответной частью на створки, два нижних прикреплены к стойкам. В грунте в нужных местах пробурены небольшие лунки, в которых забетонированы отрезки круглых труб, диаметр которых больше диаметра стержня. Калитка сделана по той же методе, только в нее врезан замок.

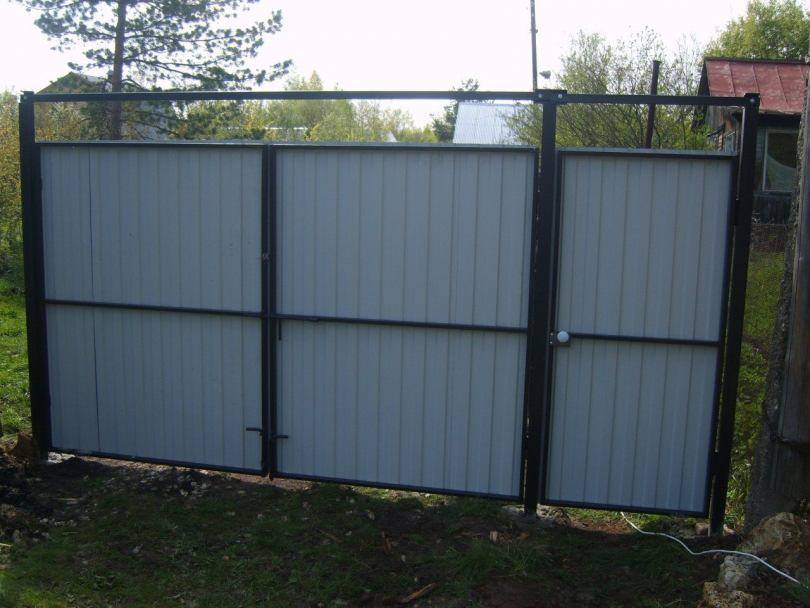

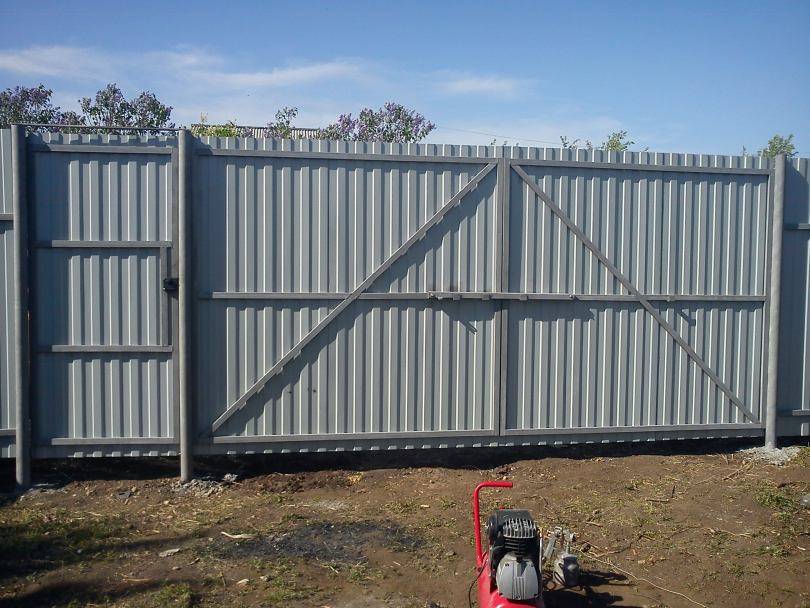

Готовые ворота из профнастила своими руками

При такой технологии изготовления створки ворот гарантированно открываются и закрываются. Если и были некоторые перекосы при установке столбов, они учитываются. При пошаговом изложении весь процесс не выглядит сложным, да так оно и есть. Если варить все части отдельно, геометрия должна быть идеальной, да еще приходится следить за тем, чтобы трубу при сварке не повело. Несколько разных технологий изготовления ворот из профнастила смотрите в следующем разделе, где собраны видео уроки.

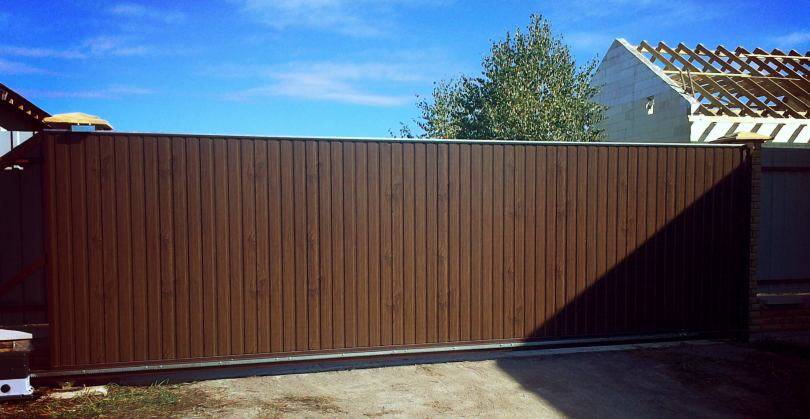

Из профлиста можно сделать откатные ворота и оснастить их автоматикой.

Как самостоятельно установить ворота из профнастила: инструкция

Сначала рассмотрим технологические этапы изготовления ворот из профлиста с отдельной калиткой. В процессе нужно учитывать размеры профлиста листа, точнее, количество волн в одном листе. Нужно сопоставить данные, с учётом планировки территории участка.

При установке ворот из профнастила важным показателем является их ширина. Она должна быть доступной для въезда легкового автомобиля. В размер свободного въезда необходимо включить ширину зеркал заднего вида и взять 1 метр запаса.

В учёт берётся ширина опорных столбов. Если мы ведём речь об установке ворот из профнастила с отдельно стоящей калиткой, то нам необходимо подготовить 3 опорных столба. При этом необходимо учитывать величину зазоров между рамой каркаса и опорными столбами.

Часто в расчёт забывают внести размер зазора между створками ворот и фурнитуру. Специалисты и практики рекомендуют при установке распашных ворот использовать следующие показатели ширины въезда 4,5-5 м, как оптимальный вариант. При этом калитка из профнастила не должна быть уже 70 см. Наиболее распространённые рабочие показатели ширины калитки порядка 1,2 м.

Схема установки закладных.

И ещё один немаловажный показатель – это высота. Исходя из стандартов профлиста (длина 2000 мм) формируется базовая высота распашных ворот. Это 2200-2500 мм

При расчётах берётся во внимание нижний зазор земли и створок ворот, составляющий 150-300 мм

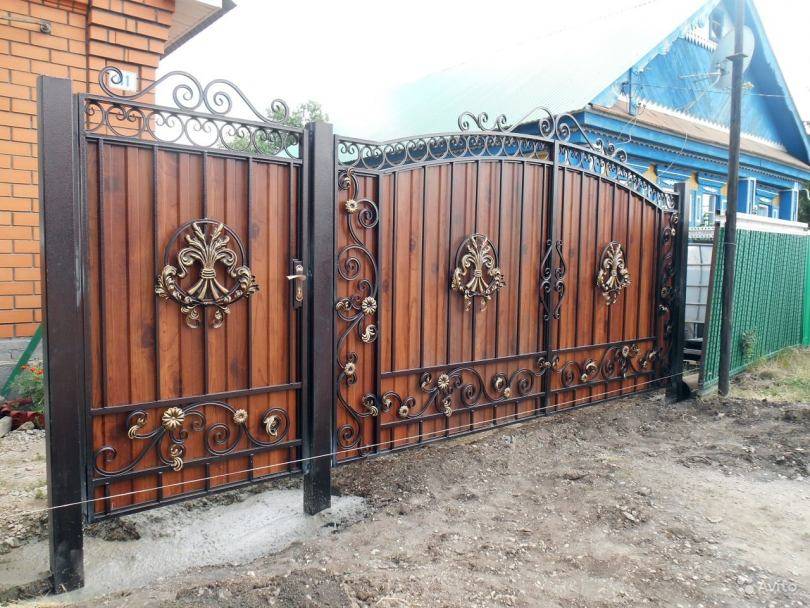

В конструкцию можно внести различные элементы декора, которые могут оказать влияние на высоту забора. Речь идёт об использовании ковки при производстве и установке ворот. Но, это большая и отдельная тема, которая должна освещаться отдельно. Смотрите видео по установке забора своими руками:

https://youtube.com/watch?v=kBmCOqxYyNU

Разновидности ворот из п-настила

Ворота из п-настила имеют свои особенности конструкции, положительные и отрицательные качества. К позитивным сторонам оград из этого материала можно отнести:

  • возможность хорошо сэкономить финансовые средства благодаря профилированным листам, поскольку их стоимость значительно ниже, чем у кованых или деревянных изделий, а эксплуатационные качества им не уступают;
  • простота установки и производства рабочих частей;
  • большой срок годности эксплуатации;
  • двери из п-листа могут быть самого разного выполнения и могут быть созданы различными методами за счет функциональных возможностей материала.

Поскольку профнастил изготавливается разнообразных расцветок, можно подобрать такую окраску, которая станет на все сто процентов соответствовать эстетическим потребностям потребителя и гармонировать с любыми компонентами убранства на дачной территории. Разновидности ворот из данного стройматериала по методу размыкания разделяют на:

  1. Открывающиеся.
  2. Распахивающиеся.
  3. Раздвигающиеся.
  4. Для автогаражей.
  5. Поворотно-поднимающиеся.

Шаг 6 – Дополняем и украшаем

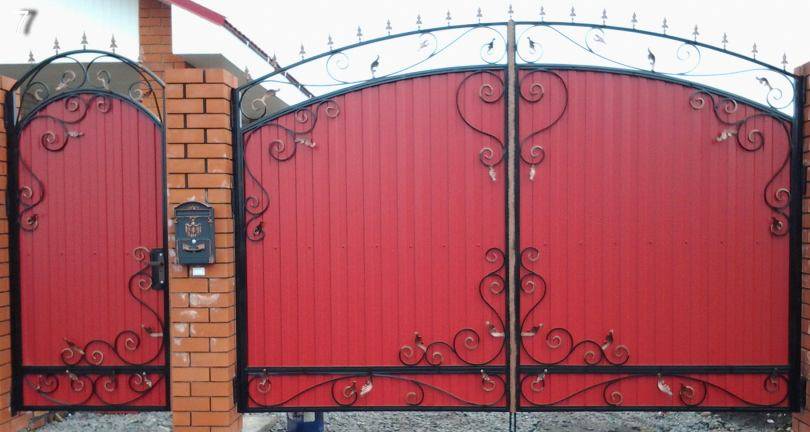

Если простая прямоугольная конструкция кажется скучной или слишком стандартной, то можно сделать красивые ворота из профнастила с элементами ковки. Монтаж кованых дополнений осуществляется сваркой или винтами, а местом для их расположения может стать любая часть ворот.

Ворота из профнастила – один из самых бюджетных, доступных и несложных по технологии вариантов оформления машинного въезда на участок. Сделать такую конструкцию можно своими руками при ограниченном наборе инструментов, а при помощи декоративных элементов и фантазии такие врата станут настоящим украшением вашего дома.

Советы по отделке

После того как мы сварили каркас необходимо все швы зашлифовать специальным зачистным кругом болгаркой или шлифмашинкой для того, чтобы убрать лишний металл и окалину. Также это делается для придания конструкции эстетичного вида.

  • Все столбы конструкции ворот мы обрабатываем антикоррозийным средством и затем окрашиваем краской в цвет самого профнастила.

    Окрашенный каркас ворот

  • При желании опорные столбы можно закрыть специальными накладками.

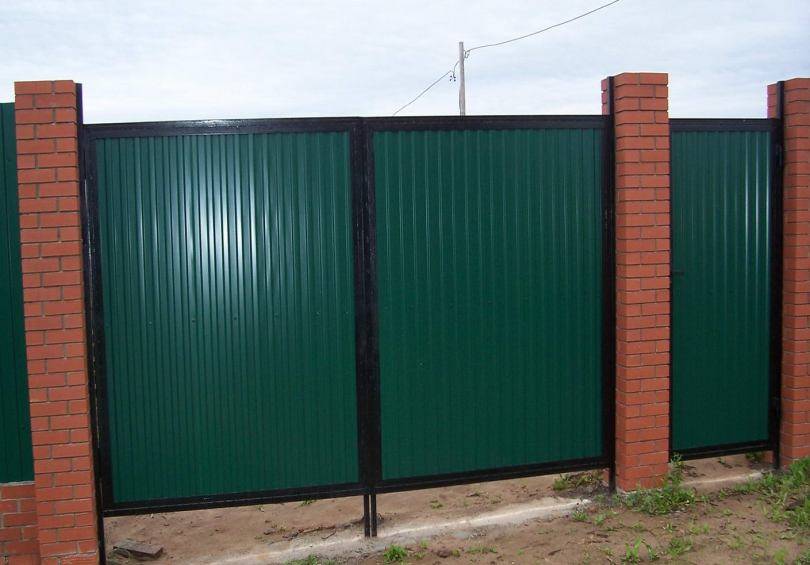

    Фасад распашных ворот из профнастила

Как сделать засов на воротах

Обычно замки врезные на воротах не ставятся, так как это достаточно трудоёмкое занятие. Замки с ручками накладные или врезные ставят на калитках для большего удобства. Для ворот обычно хватает обычного мощного засова. Его можно приобрести в любом строительном магазине, а можно сделать самостоятельно.

Вертикальные засовы

Такие запоры являются достаточно популярными видами устройств, так как их легко сделать своими руками.

  1. Для этого необходимо взять кусок круглой трубы и отрезать два одинаковых куска. Затем их приварить к верхней и нижней планке каркаса ворот.
  2. Берём два куска арматуры и с помощью трубогиба или сварки сгибаем их под углом 90°. Причём один из концов прута должен быть немного больше другого.
  3. Затем делаем отверстия в нижней и верхней планке каркаса, так чтобы пруты могли свободно в них заходить.
  4. Внизу в фундамент ворот или просто в грунт забиваем два куска трубы, которые будут фиксаторами запоров.

    Вертикальные запоры для распашных ворот

Засов накладной горизонтального типа

Такой засов подходит для конструкций из профнастила, так как его легко установить на поперечные планки конструкции.

  1. Для этого можно заранее приварить квадратный кусок металла в средней части ворот с двух сторон, так чтобы потом на них можно было наложить засов.
  2. Прикручиваем его с двух сторон специальными шурупами.
  3. Так как такое устройство имеет специальные монтажные «уши», то при необходимости на них можно вешать обычный навесной замок, когда вы уезжаете из дома надолго.

    Накладной горизонтальный засов для ворот

Электромагнитные замки

Так как технологии не стоят на месте, то владельцам частных домов производители могут предложить более надёжные конструкции электромагнитных замков. Такие устройства соленоидного типа представляют собой конструкции с электродвигателями и тросиками.

  • На замок подаётся напряжение и срабатывает электромагнит, плотно притягивающий к себе обе створки ворот. Такое магнитное притяжение настолько сильное, что открыть ворота просто невозможно без специальных инструментов.
  • Открывается замок только специальным ключом. В качестве них могут выступать радиобрелки, магнитные карты, RF-метки, потайные кнопки, панели с кодами и другие системы.
  • Для многих владельцев частных домов производители приготовили замки с детектором отпечатков. Ворота также оснащаются домофонами, которые необходимы для того, чтобы владелец дома мог поговорить с пришедшими гостями. Так как данные устройства могут работать от сети в 12 вольт, то это делает их совершенно безопасными для людей.

    Электромагнитный замок для распашных ворот

Механические кодовые устройства

Наиболее экономичным вариантом можно назвать кодовые замки, которые открываются при нажатии на определённую комбинацию цифр. Но в таких замках комбинацию необходимо часто менять во избежание неприятностей.

Кодовый замок для ворот

Калитка из металлопрофиля

Готовая калитка из оцинкованного профнастила

Профилированный лист считается универсальным и недорогим материалом для строительства ограждений и сопутствующих конструкций. При внушительных габаритах профнастил довольно лёгкий: 1 м² весит от 4 до 9 кг в зависимости от толщины листов и качества защитного покрытия. Лист легко пробивается фурнитурой и режется ножницами по металлу, что в совокупности с небольшим весом существенно упрощает процесс установки.

Заборы и калитки из профнастила отличаются долговечностью — оцинкованные листы металлопрофиля дополнительно покрываются защитным слоем полимера, который полностью изолирует металл от влаги, кислорода и других агрессивных воздействий. Конструкции из профнастила не нуждаются в дополнительной декоративной отделке. В отличие от «чернового» стройматериала металлопрофиль характеризуется разнообразием цветовых решений — полимерное покрытие может быть выполнено практически в любом цвете.

Единственным недостатком профнастила, как материала для строительства ограждений и калиток, является потеря коррозийной стойкости после повреждения защитного покрытия. Относительно низкую прочность профнастила сложно назвать оправданным недостатком — едва ли можно представить себе ситуацию, в которой забор будет рубиться топором или тараниться автомобилем.

Пошаговая инструкция

  1. Для изготовления каркасов створок ворот уголок разрезают болгаркой на отрезки, согласно чертежу.
  2. Чтобы правильно сварить уголки, готовят кондуктор. На ровной площадке с помощью лазерного прибора делают разметку углов будущего каркаса.
  3. В точках вершин каркаса вбивают уголки (реперы). Отрезки каркаса выкладывают в виде прямоугольника, упирая в углы реперов.
  4. Лазером корректируют горизонтальность положения элементов каркаса.
  5. Сваривают уголки в единую конструкцию.
  6. Уголки покрывают суриком.
  7. Каркас красят эмалью для наружных работ.
  8. Профнастил подгоняют по размерам проёма каркаса.
  9. Профлист просверливают вместе с уголком каркаса.
  10. В отверстия с помощью дрели с гаечной головкой ввинчивают саморезы.
  11. Укладывают поперечную планку и раскосы, и тоже крепят к профнастилу саморезами.
  12. Таким же образом собирают 2-ю створку.
  13. К закладным опорных столбов приваривают нижние части петель.
  14. Верхние элементы петель приваривают к боковым внешним сторонам каркасов.
  15. Петли заполняют смазкой.
  16. Створки навешивают на петли столбов.
  17. Крепят задвижку с замковыми петлями.
  18. Устанавливают вертикальные стопоры.

Данная инструкция – не догма. Хозяин дома может выполнить каркас по-другому и закрепить профнастил заклёпками

Важно контролировать вертикальность установки петель в одной плоскости, иначе можно получить перекосы полотен створок в вертикальной плоскости, что приведёт к нарушению линии совпадения поворотных элементов между собой

Обзор технических характеристик профлиста

Профлист – это гофрированная тонкая сталь с оцинкованным покрытием для защиты. Дополнительно для изменения цвета наносится слой из полимерного состава. В продаже можно увидеть материал 3 классов: C. CH. H. Различия заключены в высоте волны, прочности, толщине полотна и массе.

Для создания ворот можно использовать любой тип профнастила, но все, же обычно используют дополнительно усиленные.
К преимуществам устройства заборов из профилированного листа калитки, и ворот относят следующее:

  • легкость;
  • высокая жесткость;
  • простой раскрой;
  • быстрота сборки конструкции;
  • длительной срок эксплуатации;
  • изделия из этого материала красиво выглядят в течение долгого времени;
  • возможность его менять.

Из минусов можно выделить слабую мех. устойчивость к ударам и иным механическим воздействиям. Еще один недостаток – металл пропускает шум. А малый вес листков вынуждает прибегать к усилению и утяжелению каркасной конструкции с опорными столбами.

Материалы

Для столбов берут обычно профильную сварную трубу 80*80 мм, с толщиной стенки 3 мм. Их вкапывают ниже глубины промерзания грунта, выставляют строго вертикально и заливают бетонным раствором. Работы по монтаже ворот начинают после того, как бетон набрал около 50% прочности. Если температура на улице не ниже +20°C, на это понадобится 5-6 дней, если холоднее — до двух недель.

Для створок используют профильную трубу разного сечения: в зависимости от силы ветров и пролета ворот: есть вариант 60*40 мм, есть 40*20 мм. Выбираете исходя из собственных условий. На перемычки берут или такую-же трубу или немного меньшего сечения, вплоть до 20*20 мм. Все эти трубы можно брать 2 мм толщиной стенки, можно 3 мм

Более толстые стоят дороже (продают на килограммы) — тяжелее они, но 3 мм металл варить проще, что для новичков в сварке важно

Материал для ворот берут тот же, что и для забора из профлиста, крепят его на такие же саморезы. Перед началом работ металл нужно подготовить: снять всю ржавчину (болгаркой с металлической щеткой), загрунтовать «Антиржавчиной» и покрасить. После высыхания можно приступать к работе.

Крепление и обшивка

Теперь нужно установить раму, чтобы это сделать, необходимо возле каждой сваи положить толстые и крепкие бруски и уже на них опереть конструкцию. После этого при помощи уровня нужно определить место, куда будут закрепляться петли, а затем приварить их. После сварки опору можно убрать и проверить, как двигаются створки, если легко и без скрипа, то все сделано правильно, и можно приступать к заключительной части — обшивке.

Это интересно: цвета профнастила по RAL каталогу.

В самом начале нужно подготовить профилированные листы. Для этого их необходимо уложить на ровную поверхность, отмерить необходимую длину и ширину и отрезать. Прикладывают профлист в угол рамы, вкручивают саморез, притом делать это нужно в углубление волны.

После того как ворота полностью обшиты, необходимо прикрутить к створкам ручку, вставить дверной замок и закрепить декоративные элементы. Осталось только установить готовую конструкцию на опорные сваи и проверить их на легкость хода. Для того чтобы ворота не ломались от сильного ветра, их рекомендуют укрепить. Сделать это можно при помощи металлической балки, которая соединяет несущие столбы сверху.

Самодельные ворота из профилированного листа – пожалуй, самый дешевый, но в то же время надежный вариант ограждения. Такой забор отлично подойдет и для садового участка, и для территории производственного назначения.

Читать так же: петли для распашных ворот: виды и монтаж воротных навесов.

Специально для вас:

Типы автоматических гаражных ворот с дистанционным открытием

Ремонт и обслуживание откатных ворот

Как сделать автоматические ворота своими руками

Как сделать раздвижные ворота своими руками

Как сделать деревянные ворота для гаража своими руками

Установка деревянных ворот с калиткой

4 этап – установка опорных столбов для ворот из профнастила

Монтаж ворот из профнастила начинается с установки опорных
столбов. Наиболее распространенный способ поставить столбы ворот – выполнить
укапывание с последующим бетонированием.

Установка кирпичных опорных столбов для ворот из профнастилаОпорный столб для ворот из профлиста

Как правильно установить столбы для ворот

вырыть углубление садовым буром. Использование лопаты
повышает расход бетона. Чем больше диаметр опоры, тем большим должен быть
диаметр углубления. Для трубы сечением 60х60, диаметр бура должен составить 120
мм.

На какую глубину закапывать столбы для ворот? Глубина
установки составляет 1/3 от длины опоры

насыпать смесь щебня и песка в углубление. Толщина подушки –
150-300 мм. Подушка призвана предотвратить влияние морозного пучения грунта и
обеспечить отток воды от основания опоры, тем самым замедлить его разрушение;

подготовить опору (покрыть грунтовкой против коррозии);

установить опору строго вертикально. Малейшее отклонение
приведет к перекосу всей конструкции. Правильность установки проверяют отвесом
или уровнем;

забетонировать опору. Пока бетон будет схватываться, можно
приступить к изготовлению каркаса;

закрыть верхнюю часть опоры накладкой из металла или
специальным декоративным элементом. На крайний случай, налить в стойку бетона
(забетонировать изнутри), чтобы избежать попадания внутрь воды и тем самым
предотвратить разрушение столба.

Какие столбы для ворот из профнастила можно использовать?

Кроме опор из металлических труб можно установить бетонный
столб или использовать сваи. Красиво смотрятся опоры, декорированные

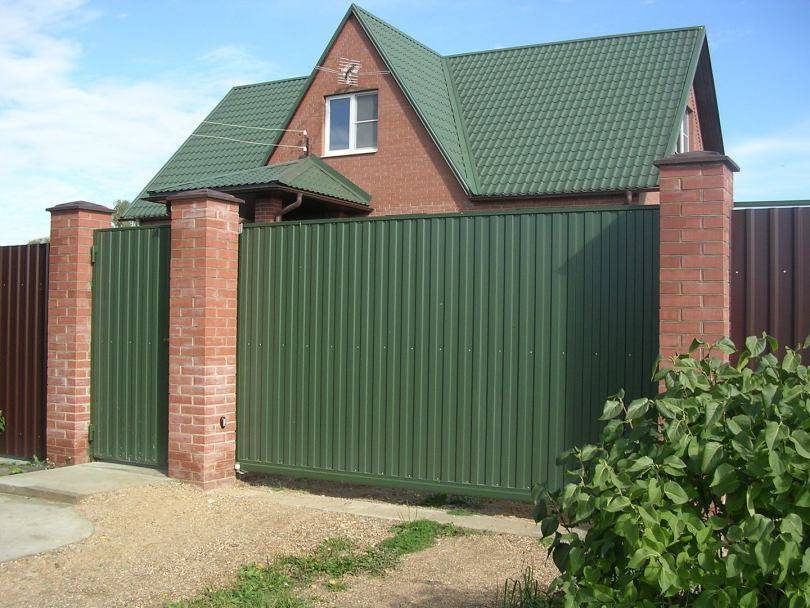

(облицованные) кирпичом или камнем (кирпичные столбы). При расчете ширины
проема ворот следует учесть материал изготовления и ширину опоры.

Особенности материала

При изготовлении применяется технология холодного проката, поэтому все свойства стали сохраняются. Далее листы покрываются слоем цинка, этот металл выполняет защитную функцию от воздействия внешней среды.

В завершении наносится полимерный материал, он может быть разной окраски, поэтому можно создать ограждение любого цвета. В итоге получается очень прочный и долговечный материал, он сможет служить в качестве забора десятилетия.

Важно помнить, что в последнее время на рынке металлопроката появилось много подделок. Такой материал имеет плохое покрытие, поэтому через пару лет после монтажа ворот, он начнет разрушаться от коррозии.

Приобретайте материалы только у проверенных производителей, если вы нашли профнастил дешевле, то стоит насторожиться.

Шаг 3 – Делаем чертеж

Схема распашных ворот должна включать многие параметры:

  • Общую ширину проема для ворот;
  • Ширину каждой створки;
  • Количество, размеры опор, а также глубину их закапывания в грунт;
  • Расположение калитки, если она планируется в или рядом;
  • Место петель, шпингалета, ручек или засова;
  • Наличие усиления каркаса уголками, внутренней рамой или перемычками;
  • Высоту декоративного обрамления, вырезанных окошек.

Чертеж необходимо делать максимально подробно, с увеличением мелких соединений и швов, чтобы учесть все условия и требования.

Перед планированием схемы рекомендуется поискать готовые варианты в интернете и переделать их с учетом имеющихся параметров. Для подбора формы и конфигурации, подходящих декоративных элементов можно ознакомиться с фотографиями ворот из профнастила.

Откатные ворота из профлиста

Сдвижные разновидности имеют большую функциональность, ведь им для раскрытия не требуется много места. Этот вариант идеально подойдет для небольших дворов или тесных проездов.

Раздвижные ворота из профлиста, сделанные непосредственно своими руками, потребуются тем, кто часто выезжает за пределы своего участка. Их главное преимущество – отсутствие верхних направляющих, что дает возможность проезжать и очень высоким машинам. Причем в зимний период их владельцу не понадобится очищать большое пространство для того, чтобы распахнуть створки.

Откатные ворота с калиткой (или без нее) обычно снабжают электрическим приводом, поскольку вручную одну большую створку отодвигать не слишком удобно.

Есть, впрочем, у данной системы и ряд недостатков:

  • в фундамент необходимо закладывать арматуру;
  • придется купить немало дополнительных и довольно дорогих комплектующих;
  • изготовление и в равной степени установка откатных ворот повлечет большие траты.

Распашные ворота из профлиста – сооружаем своими руками

В первую очередь необходимо подготовить:

  • чертежи;
  • план-схему с привязкой к местности;
  • инструменты;
  • материалы.

Делая расчет, помните, чем уже подъезд к дому, тем шире следует делать проем. Вообще же работая над эскизом, учитывайте, какой именно тип транспорта будет въезжать во двор.

Наиболее оптимальные габариты выглядят так:

  • длина обеих створок не больше 4-х метров;
  • высота до 2-х.

Для того чтобы изготовить ворота по этим размерам самостоятельно, запаситесь следующим:

  • два подходящих по размеру куска профильной трубы с учетом погружения в фундамент (сечение минимум – 100×100 мм, толщина стенки – не меньше 4 мм);
  • материал на внешний каркас ворот (также квадратная труба 40 на 25 мм);
  • уголок для распорок 20 на 20 мм;
  • собственно профнастил;
  • саморезы к нему;
  • бетонный раствор;
  • антикоррозийная грунтовка и краска;
  • ножницы для металла;
  • электросварка;
  • шуруповерт;
  • болгарка;
  • лобзик;
  • дрель;
  • ватерпас;
  • рулетка;
  • штыковая и совковая лопаты.

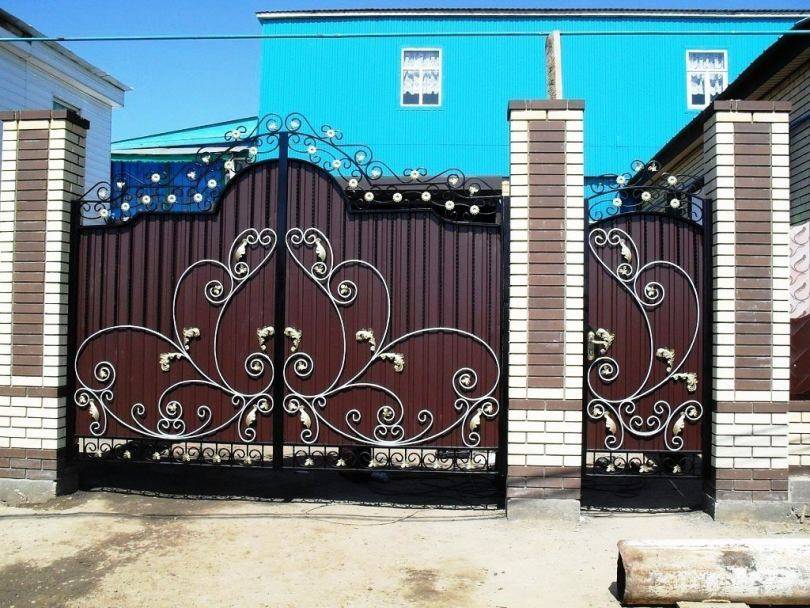

Если вы намерены делать ворота с элементами ковки, приобретите также и их (готовые продаются в строительных магазинах).

Петли привариваем сразу к столбам для ворот, если они уже установлены вместе с оградой. В противном случае работы по монтажу опор следует провести в таком порядке:

  • квадратные трубы грунтуют и красят в два слоя;
  • по краям ворот роют ямы под фундамент (не менее 1 мера глубиной);
  • на дно насыпать слой щебня с песком;
  • опоры установить вертикально и закрепить арматурою непосредственно в ямке и сверху;
  • залить бетон;
  • оставить его до первичного схватывания (15 суток).

В этом случае петли приваривают лишь после застывания раствора.

Каркас самих ворот собирают на ровной площадке. Порядок действий следующий:

  • квадратную трубку разделывают по размерам;
  • ее торцы болгаркой обрезают под 45 градусов;
  • раму собирают и прихватывают сваркой;
  • измеряя диагонали, проверяют правильность углов;
  • дефекты устраняют и затем производят окончательную сварку;
  • внутри каркаса по углам устанавливают косые распорки;
  • затем фиксируют 2 поперечины для дополнительной жесткости;
  • швы шлифуют болгаркой;
  • раму окрашивают.

Обшивка делается только после полного высыхания декоративного слоя. Как вариант – монтируют листы металла уже после установки створок на петли. Саморезы в профнастил закручиваются только в местах его прилегания к основе. На метр квадратный достаточно 6 точек фиксации.

Как видим, делать распашные ворота непосредственно из профнастила не так уж и сложно.

Подготовка к работе

Сначала следует оценить, в чем достоинства и недостатки крепления забора и калитки без сварки. К плюсам относятся:

  • доступная цена;
  • отсутствие вероятности ржавчины;
  • быстрый и простой монтаж;
  • эстетичный вид;
  • отсутствие необходимости формирования даже самого простого ленточного фундамента, опор, тщательно забетонированных в ямах, вполне достаточно;
  • большой выбор оттенков;
  • выбор фактур, форм, можно выбрать полотна, имитирующие древесину, кирпичную кладку и т.п.;
  • возможность при желании сделать изделие, украшенное ковкой;
  • забор тщательно скроет личную жизнь хозяев от посторонних глаз.

Из недостатков основными являются такие:

  • требования герметичности обработки швов;
  • наружный слой плохо воспринимает механические воздействия, при повреждении начинает прогрессировать коррозия.


Разметка территории

Для начала требуется измерить общую протяженность забора. Это упрощает планирование и расчет материалов. Проще всего сделать это так:

По углам на участке ставятся колышки. Но не всегда граница точная ровная, без изломов. Значит, понадобится вбивать колышки в места поворота

Для начала рекомендуется сделать сверку с планом местности, чтобы в будущем не возникало конфликтных ситуаций с соседями, случаев нарушения законодательства.
Натянуть веревку между колышками, размещая ее на 10-20 см от земли, уделяя внимание силе натяжения. После завершения манипуляций рулеткой измеряется длина бечевки – это и есть длина будущего ограждения.

Подбор профнастила

Для подбора профнастила требуется смотреть сначала на ландшафт, рельеф, климат. Когда забор небольшой высоты, расположен в местности с несильным ветром, то достаточно материала с маркировкой С-8, С-10. Но при высоком заборе в местности с частыми порывами ветра, например, на открытом пространстве, требуются листы С-14, С-15, С-18. Когда нужна повышенная прочность, лучше отдавать предпочтение С-20 или С-21.

Выбор покрытия на профлисты

Профнастил является сложной конструкцией с множеством слоев. Каждый играет важную роль. Максимального эффекта удается достичь при комплексе – применение качественного листа и высококачественного настила. Если одна из составляющих окажется плохого качества – результат окажется плохим в любом случае.

Основные разновидности покрытий такие:

Алюцинк – покрытие на химической основе, смесь цинка с алюминием, имеет презентабельный вид, чаще используется для промышленных оград. Сверху алюцинк красят масляными, акриловыми красками по металлу.


Алюцинк

  • Цинк – это самый ненадежный и доступный по стоимости лист, изготавливается из оцинкованной стали. Он редко применяется для приусадебных территорий, парковых зон. Его активно используют для промышленных предприятий, складов. Листы отличаются недостаточно презентабельным видом, зато они очень прочные, долговечные.
  • Полиэстер – лучше всего такой профнастил подойдет для загородного участка, дачи. Он хорошо переносит атмосферные осадки, воздействие химикатами, растворителями. Брызги, пятна хорошо смываются дождем, под напором воды. Глянец смотрится опрятно, чисто.
  • Пурал, пластизол – более устойчивый лист к условиям окружающей среды, стоит дороже остальных. Обычно его применяют для элитного строительства. Поверхность будет смотреться новой в течение всего период эксплуатации, несколько десятилетий.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
