Врезка замка в межкомнатную дверь: механизмы и виды, порядок установки, инструменты и нюансы

Шаблоны от DOOR-TOOL

Шаблон DOOR TOOL — современный шаблон для врезки дверных петель, который должен быть в арсенале каждого профессионала по установке деревянных дверей. Этот инструмент позволяет работать со сменными вставками под разные типы фурнитуры, поэтому широко востребован для выполнения монтажных работ.

Отличия шаблонов DOOR TOOL

Для врезки петель Вам понадобится следующий набор приспособлений:

• универсальный шаблон для врезки петель DOOR TOOL (одна из моделей, Mini Plus, , Mini Plus Air, , Max Plus, , Max Plus Air,Telescope или Telescope Air);
• ручной кромочный фрезер;
• стойки для устойчивой установки дверного полотна в вертикальном положении;
• струбцины для монтажа шаблона на дверное полотно;
• измерительный и разметочный инструмент;
• дверные карточные петли с саморезами для их установки;
• дрель и шуруповерт (или отвертка) для монтажа саморезов.
• угловая стамеска.

Шаблон для врезки петель может применяться как для выборки пазов на полотне двери, так и для установки петли на дверную коробку.

Шаблон DOOR-TOOL Max Plus позволяет врезать карточные петли в базовой комплектации. есть различные виды вставок под замки и ответные части замков

Копировальный шаблон представляет собой шаблонодержатель, предназначенный для крепления сменных металлических вставок-шаблонов.

Имеет удлинённую основу и два ограничителя, позволяющих отмечать место врезки без рулетки (расстояние от края до места врезки 15-20 см), что экономит время и упрощает работу мастера. Кроме того, по бокам имеются специальные выемки для надёжной фиксации устройства при помощи струбцин.

С помощью этого набора можно врезать дверные петли, замки быстрее и точнее чем фрезером с упором. Для врезки петель обычно используется две базы соединенные между собой линейкой, базы имеют сменные вставки под разные размеры петель и замков, возможно использование одной базы для врезки, но это менее удобно и требует измерений.

База выполнена из акрила(оргстекла) и влагостойкой ламинированной фанеры 15 мм. Регулируются Базы очень просто, посредством передвижения нижнего упора и пластиковой части, линейка сделана таким образом чтобы ей было легко пользоваться. Базы предназначены для совместного использования с фрезером на котором установлено копировальное кольцо из расчета: диаметр фрезы + 4 мм( пример: если фреза 14 мм. то копировальное кольцо 18 мм.)

https://youtube.com/watch?v=videoseries

Врезка замка в межкомнатную дверь инструкция

Подразумеваются следующие этапы работ:

• закрепление двери в горизонтальном положении;
• выполнение подготовительных работ по разметке деревянной двери. Обычно замок устанавливается на высоте около 90-110 мм от уровня пола, что обеспечивает удобство открывания;
• установка шаблона DOOR-TOOL в соответствии с разметкой;
• подготовка и установка ручного фрезера на межкомнатные двери;
• выемка замочного проема, паза под планку и других элементов в зависимости от конструкции замка;
• доводка пазов (при необходимости осуществляется уборка остатков древесины при помощи стамески);
• монтаж фурнитуры.

Достоинства:

• наличие разных вариантов шаблона под разные задачи разной ценовой категорией;
• есть возможность использования с любыми фрезерами, при условии использования фрезы с верхним подшипником;
• вставки металлические.

Минусы:

• придется докупать вставки мод разные модели замков и петель;
• карточные петли в 100 мм имеют разный отклонения в размерах, необходимы разные вставки покупать;
• стоимость вставки 550 руб.(по сравнению с аналогичными моделями конкурентов от 230 руб.).

Стоимость трафаретного шаблона начинается от 2090 руб. и телескопические модели 8200 руб. Это вполне доступные цены для строителей и любителей. Цена возрастает от функциональности и возможности применения пылесоса.

Для работы хватает универсального шаблона для врезки петель и замков Ш-004 DOOR-TOOL Max Plus и его цена 3300 руб. В базовый комплект входит стальная вставка для врезки карточной дверной петли 100 мм, остальные вставки продаются отдельно под разные размеры. Вам придется докупать индивидуальный набор инструментов для врезки дверной фурнитуры.

__TITLE__

Врезка замка в межкомнатную дверь

Не все так просто, как может показаться на первый взгляд. Сначала нужно определиться с местом, где именно нужно вставить дверной замок. Дело в том, что для МДФ дверей существуют строгие правила – врезать замок можно только на высоте 1 м от пола (от нижнего края полотна двери). Так как только на этом расстоянии внутри установлен деревянный брус, специально предназначенный для того, чтобы можно было установить замок и прикрутить ручки. Если вы приобрели деревянную дверь, тогда это правило соблюдать не нужно, врезка замка в деревянную дверь осуществляется в любом удобном месте. После определения этой точки (необходимо установить ручку с дверным замком так, чтобы дверь свободно открывали и закрывали все члены семьи). Как только вы определитесь с расположением, возьмите карандаш и наметьте с лицевой стороны двери точку, ближе к торцевой части дверного полотна – это будет место установки замка.

Следующий этап – это подготовка отверстия в дверном полотне:

• рядом с намеченной точкой врезки замка необходимо обозначить место для сверления отверстия. Для этого нужно взять в руки сам замок и в том месте, где «язычок» защелки выступает, приложить к дверному полотну и наметить точку;
• этого пока что недостаточно. Приложите к торцу двери замок и обведите карандашом полностью – у вас должен получиться шаблон для врезки замка. Наметьте на нем крайние точки сверления;
• теперь можно отложить в сторону замок и подготовить необходимый для работы инструмент. Нам понадобится круглая коронка (для круглой ручки со встроенным замком), чтобы просверлить отверстие требуемого диаметра. Следим за тем, чтобы края отверстия не выступали за край накладки для дверной ручки. В противном случае останется некрасивый зазор. Эту часть работы можно сделать и без фрезера, вооружившись стамеской по дереву, дрелью с набором сверл и круглым напильником, если ручка вместе с замком прямоугольной формы. Делайте небольшое отверстие, пусть оно будет чуть меньше, чтобы потом проработать края вручную напильником и примерить замок. Если он входит туго, можно расширить проем. Таким образом вы избежите ошибок во время работы;
• внимательно еще раз примерьте замок к дверному полотну и сделайте отметку по лицевой планке, это очень важный и ответственный момент, так как если отверстие сделаете большего диаметра, то придется выбросить дверь или искать другой замок, чтобы исправить досадную ошибку;
• высверлите отверстие нужного диаметра. Края можно зашлифовать напильником. Эту часть работы не нужно делать начисто, так как неровные края будут спрятаны под замком и наличниками дверной ручки;
• во время работы сверлами не спешите, сначала нужно высверлить отверстие в дверном полотне с одной стороны и дойти до середины, а потом с другой стороны. Так можно избежать сколов в дверном полотне;
• вставьте замок в середину и посмотрите, насколько плотно он сел. Видимую часть замка обведите карандашом по периметру и пока уберите защелку;
• теперь нужно вооружиться стамеской по дереву и сделать углубление так, чтобы с наружной стороны пластина плотно села в подготовленное отверстие. Так можно избежать трения и люфта замка в процессе эксплуатации;
• пока мы только подготовили отверстие для установки самого замка. Теперь нужно сделать несколько отверстий, чтобы прикрепить планку в торце двери;

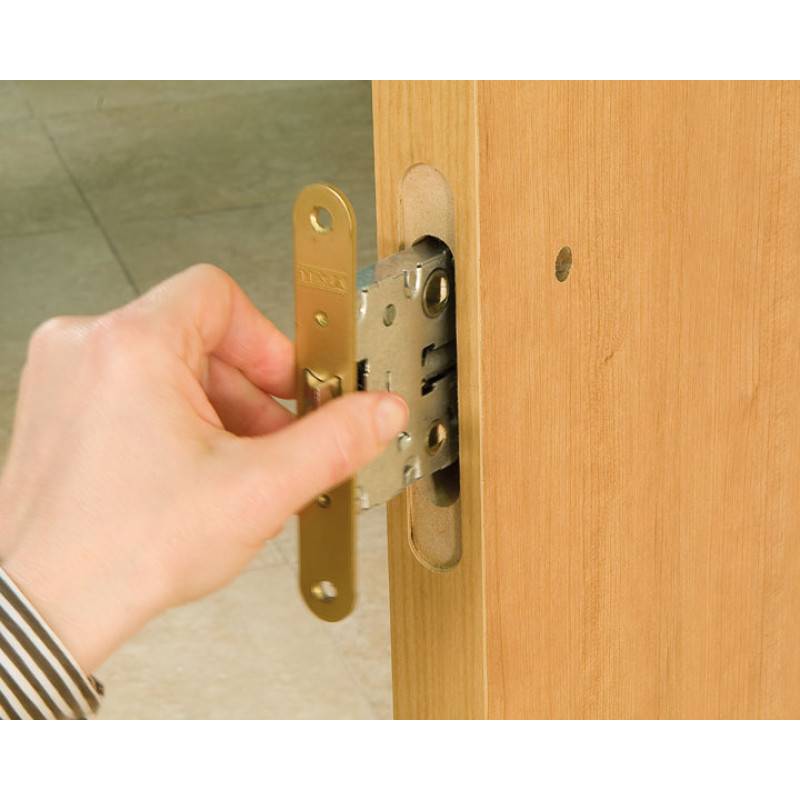

• прикладываем рабочую деталь (входит в комплект поставки вместе с замком и круглой ручкой) и просверливаем при помощи дрели отверстия. Предварительно нужно наметить точки сверления простым карандашом, чтобы во время работы не ошибиться;
• как только планка в торце будет установлена, внимательно пересмотрите весь запорный механизм, чтобы не ошибиться. Дело в том, что ручки с замком-защелкой оснащены стопором. Срабатывает механизм так: проворачиваем ручку вправо и язычок защелки задвигается. Сделать это можно как с одной стороны, так и с противоположной. В зависимости от выбранной модели, язычок может просто защелкиваться и так же легко открываться. Или чтобы открыть дверь, нужно воспользоваться ключом. Поэтому внимательно осматриваем еще раз замок с ручкой и устанавливаем с той стороны, где вы будете закрывать дверь. Допустим, что вы врезаете замок в межкомнатную дверь в спальню. Со стороны коридора нужно вставить и прикрутить только запорный механизм, чтобы ручка свободно проворачивалась и дверь открывалась, а со стороны спальни установить замок с защелкой. Как только дверь в спальне будет закрыта, можно нажать на защелку и таким образом закрыться на замок. Открыть дверь можно как со стороны спальни (нажатием на защелку-язычок), так и со стороны коридора, но уже при помощи ключа.

Схема врезки замка поможет вам справиться с задачей быстрее:

Собираем дверную коробку

В комплект входят три основные планки и дополнительная, для временного крепления. В торцах основных элементов дверной коробки могут находиться пластиковые фиксаторы в специальных пазах. Аккуратно выбиваем их, ударяя молотком по приставленному деревянному колышку. Для наглядности лучше проделывать этот процесс вместе с дверью, в том же положении, в каком она будет находиться на месте. Пазы на элементах должны совпадать.

Крепление производится ранее выбитыми пластиковыми элементами. Забиваем элементы молотком при добивании используем тот же колышек, что бы не повредить коробку. Если планки намного сместились, возвращаем их на место, ударяя молотком по планке.

Если специального крепежа в конструкции не предусмотрено, сборка производится с использованием саморезов.

В ДВП шурупы закручиваются в предварительно высверленные отверстия. Диаметр должен быть меньше на 0,5. К примеру, для шурупов 3,5 берется сверло 3.

Место крепления желательно располагать точно по средине торца вертикального элемента. Торцевые планки должны размещаться строго в линию, если есть нестыковка, необходимо перевернуть несовпадающий элемент другим концом.

При необходимости крепим низ коробки специальной распорной планкой. Отмеряем ширину аналогичную верху рулеткой, накладываем деревянную планку и фиксируем в тех местах, которые будут скрыты стеной при последующем монтаже.

Шуруп следует вкручивать не с края планки, это может ее расщепить. Крепеж производится под углом и не до самой шляпки. При этом необходимо следить чтобы уже закрепленная часть не получила перекоса. Контролировать это нужно с помощью уголка.

Как врезать замок в межкомнатную дверь: пошаговые фото

Перед тем как устанавливать замок или защелку, надо определиться с высотой, на которой будут располагаться ручки. Рекомендуемая высота 90-110 см. В этом промежутке обычно и ставят замок или защелку. Но при врезке замка в двери МДФ, не стоит ставить замок выше метра. Дело в том, что в бюджетных моделях деревянная планка, в которую и устанавливается замок, имеет высоту 1 метр. Выше будет только пустота и вам придется пересверливать отверстие и придумывать, как закрыть образовавшуюся дыру. После того как определились с высотой, можем начинать установку.

В межкомнатные двери обычно ставят замки которые закрываются без ключа

Выемка под замковую часть

Перед тем как врезать замок в межкомнатную дверь, отмечаем выбранную высоту на двери. Сделать это удобнее при помощи рулетки. Отметку ставим на торце, переносим при помощи угольника или строительного уровня на обе стороны дверного полотна.

Берем замок/защелку, прикладываем ее к торцу двери так, чтобы середина замка пришлась на проведенную линию. Отмечаем ширину металлической замковой части и уровень, на котором заканчивается накладка. Берем перьевое сверло на 16 мм, прикладываем его к той части замка, которая будет вставляться в дверное полотно. При помощи маркера или малярного скотча, куска изоленты, делаем отметку на сверле. Эта отметка должна быть чуть дальше, чем замок. По ней будем ориентироваться до какой глубины делать отверстия

Это особенно важно, если замок устанавливается напротив стекла. Иначе можно просверлить слишком глубоко и повредить стекло

Ставим на перьевом сверле отметку — таким образом будем контролировать глубину сверления

Края получились неровные, убираем торчащие волокна при помощи стамески

Дрелью ровнять быстрее

Как врезать замок в межкомнатную дверь: дорабатываем выемку

Глубина выемки под замковую часть зависит от толщины декоративной планки. Обычно стараются сделать так, чтобы планка была на одном уровне с торцом двери, но может и немного выступать. Во время работы снимайте понемногу — проще доработать, чем пытаться восстановить снятое.

Ставим ручки

Чтобы закончить установку замка в межкомнатную дверь, надо сделать отверстия под установку ручек. Работы намного меньше той, что уже проделали, но нужна точность. Ошибки не слишком критичны, хотя лучше постараться их не допускать.

В комплекте с ручками идут саморезы для деревянных дверей и стяжные болты для установки в металлическую дверь. Саморезы из комплекта лучше заменить — обычно они из мягкого металла. Разве что вы купили фирменный заграничный запор, в котором саморезы каленые. А так, купите несколько хороших саморезов диаметром 1,5-2 мм и длиной около 1 см.

1. Берем замок и прикладываем к боковой поверхности двери, совмещая по высоте.
2. Карандашом, маркером или шилом через прорези под установку ручек ставим отметки.

Делаем отметки на обоих сторонах двери

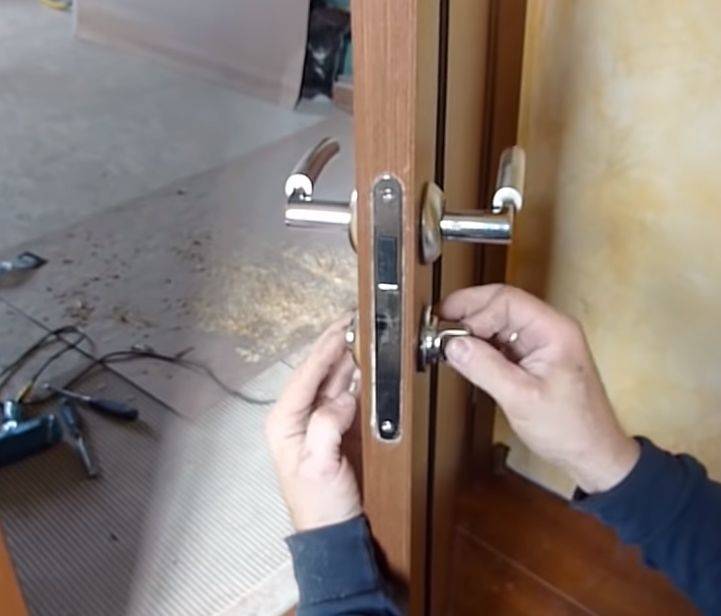

Ставим и закрепляем ручки

Устанавливаем декоративные накладки

В некоторых моделях есть декоративные накладки. Их выравниваем при помощи угольника.

Установка замковой защелки

Замки для межкомнатных дверей, обычно имеют с одной стороны поворотную щеколду (завертку), которая запирает замок, с другой стороны есть только накладка с прорезью. То есть снаружи двери просто так не откроешь — нужен специальный ключ. Установка этой части замка занимает буквально пару минут, но есть нюансы.

1. Берем центральную часть, которая вставляется в замок. Ту сторону где нет прорези, вставляем в накладку без ручки, вставляем эту конструкцию в нижнее отверстие с наружной стороны.

Как врезать замок в межкомнатную дверь: установка фиксатора замка

Все, врезка замка в межкомнатную дверь почти закончена, осталось проверить работу.

Врезка ответной части

Ответную часть надо установить четко, чтобы двери не люфтили и не было проблем с закрыванием. Поэтому стараемся отмечать как можно точнее и берем остро отточенный карандаш.

1. Прикрываем двери так, чтобы язычок защелки уперся в косяк. Отмечаем положение защелки карандашом (сверху и снизу).
2. По меткам при помощи треугольника проводим горизонтальные прямые.
3. Измеряем точно расстояние от края дверного полотна до середины замка. Середина замка — это середина язычка или центр отверстия крепления.

Середину замка найти просто

По отметкам сверим отверстия, дорабатываем его стамеской

Убираем люфт закрытой двери

Все, как врезать замок в межкомнатную дверь вы знаете. Описание занимает много места, сам процесс — минут 25-30, если делаете первый раз. Больше времени потребуется, если ровнять отверстия стамеской, а не сверлом. Но общая продолжительность все равно больше часа не будет.

Что потребуется для того, чтобы правильно вырезать место для дверной ручки

Вырез места для дверной ручки является основным шагом к успешной установке самого замка. Для того чтобы разместить дверную защелку в нужном месте и без сколов либо образования косяков, выполните ряд действий:

• измерьте рулеткой расстояние от края до края и сделайте пометку;
• убедитесь в подходящем диаметре (внутренности должны будут легко входить в готовое отверстие);
• отверстие для дверного замка необходимо делать с двух сторон двери во избежание сколов;
• далее приступите к сверлению места для замка с двух сторон;
• сделайте углубления для механизма;
• установите непосредственно замок.

Когда вы определились с местом, далее предстоит высверлить само отверстие в торце межкомнатной двери. Замки бывают разные: со встроенными ручками и без

Вырезать отверстие можно фрезером, но важно следить, чтобы сверло было в центре торцевой части. Нужно завершить вырезку места для замка еще одним углублением с торца двери, чтобы видимая часть была углублена, в противном случае механизм будет задеваться за косяк

Подготовив переднюю сторону двери, пришла пора приниматься за внутреннюю. Просверливать дверь насквозь не рекомендуется, так как могут образоваться сколы. Сверлить по древесине надо аккуратно и не спеша, четко следуя контурным пометкам, сделанным вами.

Последние статьи

Bixti – бесплатные объявления в Улан-Удэ и других регионах России

Если раньше для того, чтобы подать объявление, необходимо было обращаться в газету, то теперь всё значительно упростилось. Это значительно повысило эффективность процесса, так как покупатели начали…

Почему технические переводы стоит доверить компании «Физтех-Лингво»

Необходимость перевезти документы на тот или иной язык нередко может поставить в затруднительное положение. Особенно если речь идёт об изобилующих терминами технических документах. Ошибиться в случае…

В Минске растёт спрос на аренду кальянов

Курение кальяна становится весьма популярным хобби далеко за пределами Востока. Для многих это просто способ хорошо провести время, ну а некоторые используют кальян в качестве своеобразного…

Как защитить подоконники при помощи специальной ПВХ-плёнки

Подоконники в условиях хранения, перевозки или ремонта помещения подвергаются самым разным внешним воздействиям. Царапины и сколы являются следствием механических воздействий, не говоря уже о…

Преимущества сантехники Geberit назвали специалисты

Рынок сантехнической продукции буквально переполнен производителями со всего мира, и с каждым годом их количество только растёт. Новички стараются «подвинуть» уже действующих игроков рынка, и у них…

Пена или пружины? Покупаем матрас!

Покупая матрас, хочется объединить полезные для здоровья свойства с максимальным комфортом. Большой выбор моделей позволяет найти разные решения с учетом индивидуальных потребностей, предпочтений и…

Незаменимое оборудование для монтажа комнатных дверей

Приобрести понравившиеся межкомнатные двери – это лишь полдела: эти конструкции еще нужно правильно установить. Сам же монтаж межкомнатных дверей своими руками – очень кропотливый процесс, требующий терпения, времени, а также наличия оборудования для установки конструкции и умения им пользоваться.

Всевозможные приспособления для монтажа межкомнатных дверей подготовлены должны быть заранее, потому как, если приобретать оборудование по мере необходимости, на это может потратиться немало драгоценного времени. Кроме того, приобретение инструмента в спешке таит в себе серьезную опасность: велика вероятность того, что будет куплен низкокачественный набор для монтажа.

Чтобы отчетливо понимать, какие нужны инструменты, следует продумать весь цикл работ, начиная от разметки и заканчивая регулировкой петель и отделкой дверных откосов. Стандартный комплект для монтажа дверей, насчитывающий десяток наименований, не сможет помочь в выполнении всех этих манипуляций. Поэтому благоразумно подготовить инструменты для установки дверей по заранее продуманному списку, составить который следует с учетом всего цикла работ.

Весь необходимый для установки межкомнатных дверей инструмент условно можно разделить на две группы:

• электротовары;
• ручные приспособления.

Принцип работы

Для начала определите расположение ручки. Не стоит крепить ее далеко от края, это затруднит эксплуатацию двери. Учтите расстояние, необходимое для длины язычка и габаритов запорного механизма

Немаловажно рассчитать высоту установки, как правило, ручки располагаются на уровне пояса взрослого человека. Если речь идет о детской комнате, то руководствуйтесь данными ребенка. Для начала определите расположение ручки

Не стоит крепить ее далеко от края, это затруднит эксплуатацию двери

Для начала определите расположение ручки. Не стоит крепить ее далеко от края, это затруднит эксплуатацию двери

Далее готовим отверстия под монтаж. От края двери отмеряем примерно 60 мм – это стандартная длина язычка. Она может отличаться, поэтому нелишним будет этот вопрос уточнить. Для того чтобы определить габариты механизма, его освобождают от накладок и прикладывают к двери, очерчивая границы.

В случае если помимо ручки будет присутствовать другой элемент, для него также проводится разметка

На торцевой части двери отмечают место для входа язычка, важно расположить его точно в средней части полотна и сделать все метки максимально аккуратно. Полотно просверливают сверлом с коронкой до половины требуемой толщины, а потом продолжают работу, с другой стороны. У вас должно получиться абсолютно ровное отверстие, расположенное строго перпендикулярно поверхности полотна

Дрель держите ровно, нельзя ни на миллиметр отклоняться, иначе вы рискуете получить перекос, а значит неправильную работу ручки. Столь же аккуратным надо быть и при изготовлении места для язычка. Лучше всего это делать долотом. Перед тем, как установить ручку на межкомнатную дверь, нужно наметить места для болтов. Засверлите каждый наполовину, затем проверьте результат, если ровно – просверливайте до конца

У вас должно получиться абсолютно ровное отверстие, расположенное строго перпендикулярно поверхности полотна. Дрель держите ровно, нельзя ни на миллиметр отклоняться, иначе вы рискуете получить перекос, а значит неправильную работу ручки. Столь же аккуратным надо быть и при изготовлении места для язычка. Лучше всего это делать долотом. Перед тем, как установить ручку на межкомнатную дверь, нужно наметить места для болтов. Засверлите каждый наполовину, затем проверьте результат, если ровно – просверливайте до конца.

Следующий этап – создание паза для язычка. Отметить его расположение в коробке можно двумя способами:

на собачку нанести любое красящее вещество, например, мел или каплю краски. Закрыть дверь и немного повращать ручку, оставленный след и будет меткой;закрыть дверь и вставить между ней и коробкой линейку, по которой проставить отметки-уровни.

После того, как работа завершена, убедитесь, что ручка прикреплена и функционирует правильно. Если вы допустили ошибку и вам придется устанавливать новую ручку на место старой, то учтите следующее:

• новый элемент должен совпадать по размерам с уже существующими отверстиями;
• то же касается и декоративных накладок, в противном случае будет виден зазор, который испортит весь внешний вид двери;
• уменьшить отверстие можно при помощи шпаклевки, но такую «заплатку» придется зачищать и, скорее всего, подгонять под цвет полотна; в случае если, наоборот, новый механизм больше, то увеличить место под него можно с помощью долота.

Технология врезки замка-ноба

Как уже говорилось, наиболее простой является технология врезки в межкомнатную дверь замка-ноба, то есть замка, у которого замочная скважина расположена непосредственно на дверной ручке.

Стандартная комплектация замка-ноба

По этой же технологии можно установить замок с односторонней защёлкой.

Первым делом необходимо определить местоположение будущего замка. Для этого подойдите к двери и «потяните» за воображаемую ручку. Именно то место, к которому потянется ваша рука и будет оптимальным для установки.

Определив высоту расположения замка необходимо сделать точную разметку. Для этого измерьте расстояние от накладки, в которой находится язычок замка, до центра отверстия, в которое впоследствии будет вставлен поворотный механизм. Именно это расстояние и нужно отмерять от края дверного полотна на выбранной вами высоте.

Теперь нужно подобрать подходящую по диаметру коронку. Она должна быть меньше, чем декоративная накладка под ручкой, но в то же время достаточно большой, чтобы в полученное отверстие без усилий вошёл механизм замка.

Существуют специальные наборы коронок, рассчитанные именно на врезку замков – нобов. В них входит всего две насадки как раз того диаметра, который Вам и нужен.

Теперь сверлим выбранной коронкой сквозное отверстие в двери и первый этап работ по врезке замка можно считать завершённым.

Замена замков Mul-t-lock — очень простая задача, особенно если доверить врезку сервисной службе.

Сверление отверстия с помощью коронки

Коронка вынимается вместе с ненужной древесиной

Остаётся просверлить отверстие в торце двери, в которое будет входить запорный механизм замка. При подборе коронки соблюдайте те же правила, что и в первом случае.

Торцевое отверстие сверлится на уровне центра первого

Когда оба отверстия готовы, остаётся сделать в торцевой части двери небольшое углубление, в которое ляжет декоративная накладка. Для этого, приложив накладку к месту расположения, обведите её карандашом и с помощью неширокой стамески «выберите» слой дерева, который равен толщине накладки.

Разметка под выемку для торцевой накладки

Теперь осталось собрать замок.

Вначале в отверстие в торце двери вставляем часть замка с запорным язычком. После этого в гнездо, которое должно оказаться по центру первого отверстия, вставляем сердцевину замка с одной из ручек.

Сборка замка

На выступающую часть сердцевины с другой стороны двери надеваем вторую ручку.

При сборке замка убедитесь, что ручка со стопором находится с нужной стороны двери.

Если замок работает, остаётся скрепить всю конструкцию с помощью входящих в комплект винтов и саморезов.

После проверки замок крепится винтами и саморезами

Инструменты необходимые для врезки

Хорошо если будет еще несколько дополнительных инструментов, которые могут понадобиться в ходе работы. Это могут быть напильники, набор сверл, метчик, чтобы нарезать резьбу.

Для сборки дверного фиксатора (замка) потребуется подготовить все необходимые материалы и компоненты. К ним относятся:

• Две ручки. Можно отдать предпочтение любой форме (круглые, г-образные и другие типы).
• Крепежные элементы (винты для соединения цилиндровых механизмов).
• Цилиндровые механизм, дополненный пружинкой.
• Ригели.
• Две розетки для скрытия цилиндрового устройства.
• Измерительный прибор (например, рулетка).
• Ручка, фломастер или карандаш для нанесения отметок.
• Дрель.
• Канцелярский нож.
• Малярный скотч.
• Стамеска (размер на 0,1 и 0,2 сантиметра).
• Сверла (перьевое на 2,3 сантиметра, обычное на 0,2 см).
• Коронка (габариты зависят от показателя толщины дверного полотна). Чаще всего используются 5 или 5,4 сантиметра.
• Молоток.

Для удобства и можно воспользоваться специальным инструментом для врезки замка.

Это список инструментов обязательный для качественного выполнения врезки дверного замка. При отсутствии определенных компонентов, потребуется их приобрести или взять в аренду на некоторое время.

Чтобы было удобно работать и не было необходимости постоянно отвлекаться на то чтобы придержать дверь, то лучше закрепить дверное полотно.

Применение фрезерного станка

Врезка замка в установленную межкомнатную дверь в квартире или частном доме фрезером производится следующим образом:

Затворное устройство крепится к дверному полотну на расстоянии от полового основания 1 м.

Дверная ручка может крепиться на любой высоте, по усмотрению хозяев жилого помещения.

Устанавливается глубина врезки замкового механизма. Для этого берется столярный треугольник и измеряется корпус монтируемого изделия. Простым карандашом отмечается установленная глубина, обводится контур верхней части изделия.

Далее выбирается место для монтажа сердцевины затворной системы и защелки. Механизм измеряется от конца сердцевины до центра, на полотно наносится соответствующая разметка и делаются отверстия электродрелью с использованием перьевого сверла.

Далее осуществляет разметка для выемки материала под установку замка. Для этого изделие ригельной планкой необходимо прислонить к торцу двери и сделать отметки. Углубление выполняется с помощью фрезерного станка, на который устанавливается фреза необходимой окружности.

Важно, чтобы после монтажа ригельная планка не выступала за поверхность двери. Далее делается выемка под механизм запора

Для этого на фрезерный станок устанавливается пазовая фреза и вырезается желоб, в который четко должен входить запор. Чтобы придать выемке более привлекательный внешний вид, ее границы дополнительно обрабатываются с помощью стамески и молотка

Далее делается выемка под механизм запора. Для этого на фрезерный станок устанавливается пазовая фреза и вырезается желоб, в который четко должен входить запор. Чтобы придать выемке более привлекательный внешний вид, ее границы дополнительно обрабатываются с помощью стамески и молотка.

На заключительном этапе выполняется монтаж планки ригеля. Этот элемент конструкции крепится саморезами на торцевую часть двери. Далее устанавливается фурнитура.

Как правильно врезать замок в межкомнатную дверь своими руками. Врезка дверных замков: инструкция по установке своими руками

С этого момента начнем подробно разбираться с вопросом непосредственной врезки замка своими руками.

Для начала нужно определиться с самой дверью, а вернее с ее местоположением в установленном состоянии. Вы должны четко понимать, с какой стороны полотна будут установлены петли, а с какой замок. Для наглядности дверное полотно лучше приставить к стене возле проема.Размечаем место установки.

Здесь все достаточно просто – от нижнего края полотна отмеряем рулеткой 800-900мм. Это будет то место, на котором впоследствии установится ручка. Но до этого пока далеко, и сначала нужно разобраться с самим замком.

Теперь мы отмечаем центр торца двери – ставим две отметки и проводим прямую линию, которая обозначит ось установки замка. К ней мы и будем привязываться в дальнейшем.

Теперь берем замок и замеряем длину его врезаемой в полотно части, делим получившийся размер пополам и откладываем этот результат вычислений от центра (отметки, на уровне которой будет установлена ручка), в обе стороны, по прочерченной центральной осевой линии.

В этом промежутке мы будем делать углубление под замокКак врезать замок в межкомнатную дверь фото

Высверливаем посадочное отверстие. Замеряем ширину врезаемой части замка, подбираем соответствующее перьевое сверло и устанавливаем его на дрель или шуруповерт. Сверло должно быть на несколько миллиметров больше, чем ширина врезаемой части замка.

Теперь сверлим, но делать это необходимо особым образом – устанавливаем острие сверла на одну из крайних отметок, обозначающую габариты врезки, а затем углубляемся примерно на 1см. Теперь переставляем сверло выше на половину его диаметра и снова сверлим на 1см вглубь. Вот так, переставляя сверло дальше по линии и углубляясь каждый раз на один сантиметр, доходим до оконечной отметки.

Теперь повторяем процедуру и углубляемся еще на один сантиметр, потом еще и еще, и так до тех пор, пока не будет достигнута необходимая глубина.

Вставляем замок и отмечаем потай для его декоративной планки – просто обводим ее карандашом, после чего вынимаем замок.Вырезаем потай.

Если имеется ручной фрезер, очень хорошо – с его помощью вы получите аккуратную выемку. Если нет, то вооружаемся молотком и стамеской и для начала, установив стамеску перпендикулярно торцу полотна, делаем зарубки по всему контуру потаи.

Потом вынимаем ее внутренности на глубину, равную толщине декоративной планки замка. Работать нужно аккуратно, чтобы не повредить покрытие дверного полотна.Врезка дверных замковТеперь наша задача просверлить отверстия под ручку и секрет замка, если такой имеется. Для начала нужно выполнить разметку – для этого центры отверстий в замке с помощью рулетки переносятся на дверное полотно.

Снова на шуруповерт или дрель устанавливается перо (только теперь уже большего диаметра) и прямиком сквозь полотно сверлятся сквозные отверстия. Здесь имеется одна тонкость – если сверлить эти отверстия только с одной стороны, то вероятность того, что отделка полотна будет повреждена, очень высокая.

Когда кончик перьевого сверла покажется с противоположной стороны, сверление нужно прекратить и продолжить с другой стороны.Установка ручек на двери своими рукамиТеперь, когда все отверстия готовы, можно заняться сборкой и установкой замка и ручек на двери.

Тут уже все просто – сначала в торец двери вставляем замок и крепим его двумя или четырьмя саморезами. Потом вставляем секрет, который фиксируется одним винтом со стороны декоративной планки замка.

После этого в отверстие выше вставляем квадрат, на который надеваются ручки и фиксируем их саморезами или стяжками, идущими в комплекте с ними.

Вот так производится врезка замков в межкомнатные двери

Не побоюсь еще раз напомнить, что все работы нужно выполнять с предельной аккуратностью и осторожностью – следует понимать, что одно неверное движение или неправильная разметка приведут к порче дверного полотна. Постоянно контролируйте свои действия, и все будет хорошо!

Типы замков для входных и межкомнатных дверей

Самый распространенный способ классификации дверных замков – по способу монтажа.

Врезные

Самая широкая группа запирающих механизмов, обладающая множеством преимуществ. Среди главных – это надежность и эстетичность конструкции, ведь врезной замок не виден.

Самостоятельно установить врезную деталь сложно.

Выделяют несколько основных видов:

• Ригельные. Самые простые устройства с рейками, на которых есть пазы и зубцы, совпадающие с аналогичными на ключе. Последний вставляют в скважину и поворачивают, пружины при совпадении с пазами сдвигают ригель в сторону. Однако надежностью простые ригельные механизмы не могут похвастаться.
• Цилиндровые. Делятся на дисковые, разработка которых принадлежит финской компании «Аблой», штифтовые с пружинными штифтами и рамочные. Дисковые замки активируются вращением внутренних деталей с пазами. Рамочные механизмы содержат подпружинные рамки с зубцами, расположенными в ряд.
• Сувальдные. Главный механизм – сувальда – пластина с вырезами. Когда в нее попадает ключ с вырезами из комплекта, пластина перемещается в нужную позицию. Чем больше сувальд в конструкции, тем эффективнее и надежнее работа замка.
• Электромеханические. Управлять таким замком можно дистанционно. Модели представлены во врезном и в накладном виде. Устройства применяются в основном в местах большого движения людей, например, в больницах или на заводах.

Ригельный Цилиндровый Сувальдный Электромеханический

Также существуют кодовые врезные замки, но они не отличаются высокой надежностью и используются в основном на подъездных дверях.

11.11%

88.89%

0%

Проголосовало: 9

Навесные

Навесной замок наименее безопасный

Недостаточно надежные запирающие механизмы, которые легко взломать обычным ломом. Их редко используют для жилья, но могут применять в гаражах и бытовых постройках. Главное преимущество навесного замка на дверь – низкая цена, простота монтажа и использования.

Выделяют следующие подвиды:

• с полуоткрытой дужкой;
• грибообразные с фиксацией дужки в одном месте;
• закрытые – вся дужка прячется в корпусе;
• полузакрытые – фиксирующая деталь расположена в корпусе.

Закрытые конструкции считаются наиболее надежными и безопасными.

Накладные

Средние по безопасности, но очень удобные в самостоятельной установке. Не требуют нарушения целостности дверного полотна.

Часто используются в комбинации с врезными механизмами.

Самый простой вариант накладного замка – шпингалет с выдвижным стержнем, но чаще всего применяются изделия с ригелями.
