Навесное оборудование для мотоблоков: от сцепки до сеялки

Как сделать разные элементы

Чтобы расширить функциональность мотокультиватора, на него надевают дополнительное навесное оборудование. Для изготовления таких насадок используют схемы и чертежи.

Ходоуменьшитель

Полезным аксессуаром для культивирующего устройства является уменьшитель хода. Он предназначается для понижения скоростей передвижения культиватора, что необходимо для перенаправления мощности не на скоростные свойства, а на крутящий момент или тяговое усилие.

Подобное изделие легко сделать самостоятельно, используя следующие комплектующие:

• Корпус генератора.
• Роторный вал.
• Фланцевый подшипник.
• Детали из стали.
• Винты.
• Шкив.
• Шестерня.

Перед началом работ нужно провести несколько расчетов. Роль генератора может исполнять деталь от отечественного мотоцикла Урал. Главное, чтобы она была мощной и демонстрировала стабильный крутящий момент.

Следующий этап подразумевает обустройство приводного вала на основе оболочек двух подшипников, которые будут запускать шестерню. Фланцевые подшипники размещают на противоположной стороне редуктора, а внутри оставляют металлическую шайбу.

Смотрите » ТОП-3 культиватора Pubert с бензиновым двигателем

На ведомом валу фиксируют шестерню, а в завершении работ закрепляют шкив с ведомым валом. Для этого используют пружинную гайку и шайбы.

После выполнения монтажных работ ходоуменьшитель нужно проверить, подключив к сцепке агрегата с колесами. Если сделать все правильно, после запуска устройства колеса будут крутиться медленнее, а сам агрегат прижмется к земле.

Фрезы

Основная задача фрез для культиватора заключается в уничтожении сорняковых растений. Еще режущие элементы способны вспахивать почву, перемешивать почвенные слои и выравнивать поверхность огорода.

Фрезы по-особому полезны при культивации глинистого, влажного или твердого субстрата. Их часто эксплуатируют для огородных работ на целине или пастбищах.

Из-за простоты конструкции собрать режущий элемент можно самостоятельно. Перед этим нужно составить чертежи или найти готовую схему, где указаны размеры, требуемое количество материалов и элементов.

Специалисты не рекомендуют делать фрезы с диаметром больше 50 см.

Плуг

Создавая плуг своими усилиями, можно достичь тех рабочих параметров, которые необходимы для полевых условий. К ним относят:

• Угол отвала.
• Качество и глубину культивации почвы.
• Площадь захвата.
• Эффективность работы.

В зависимости от мощности агрегата выбирается нужная конструкция плуга. В процессе изготовления нужно использовать качественные материалы, способные выдерживать большие нагрузки и при этом не ухудшать производительность.

Колеса

На самодельный мотокультиватор можно поставить колеса от старого мотоблока, мопеда, велосипеда или прочего транспортного средства с подходящими размерами.

Грунтозацепы

Аксессуар необходим для улучшения сцепления режущих элементов с грунтом. Он помогает агрегату свободно функционировать в сложных условиях и обрабатывать почву без остановок.

Прицеп

Наличие прицепа сделает культиватор максимально полезным и функциональным. Но перед тем, как изготовить такую конструкцию, нужно убедиться, что машина сможет ее тащить.

Окучник

Изделие необходимо для окучивания картофеля или других огородных культур. Существуют такие варианты самодельных окучников:

• Листерный.
• С переменной шириной захвата.
• Дисковый.
• Пропеллерный.

Адаптер

Любая работа на огороде требует много сил. Чтобы сделать процесс комфортным, следует создать специальное сиденье — адаптер.

Адаптер-прицеп своими руками

С помощью этого агрегата мотоблок легко превращается в минитрактор, что позволяет автоматизировать большое количество работ по обработке приусадебного участка. Конструкция адаптера-прицепа состоит из следующих элементов:

• Металлическая несущая рама.
• Сцепка.
• Поперечная штанга.
• Раскосы.
• Ходовая часть.
• Органы управления.
• Сиденье.

Чтобы сделать несущую раму следует использовать трубу любого сечения, длина которой находится в диапазоне от 1,5 до 1,7 метра. С одной стороны приваривается устройство для крепления к мотоблоку, а с другой — поперечная балка. Ширина второго элемента выбирается в соответствии с размерами колесной базы мотоблока. Затем на штанге крепятся раскосы для увеличения жесткости конструкции и колесные стойки.

Последним шагом в создании адаптера-прицепа станет установка сиденья, и для этого посередине поперечной балки крепится стойка.

Окучники

Это приспособления, предназначенные для окучивания картофеля и других культур, а также для прополки и распашки междурядий. Различают три вида окучников, которые могут навешиваться на мотоблок.

Зубовые. Эти насадки могут быть однорядными и двухрядными. Зубья жестко закрепляются на раме и располагаются четко на оси колес мотоблока. Во время работы зубья пропалывают междурядья, одновременно окучивая землей кусты картофеля или другой культуры. Обычно ширина между зубьями (для двухрядных моделей) составляет 25 – 30 см. Такими насадками преимущественно оснащаются агрегаты мощностью 4 – 6 л. с.

Дисковые. Здесь диски похожего плана, как на дисковой бороне. Такой окучник отлично справляется с сорняком и окидывает землей кусты. Некоторые окучники имеют зазубрины на дисках. Диски с зазубринами хорошо справляются с густым сорняком. Расстояние между дисками может регулироваться в зависимости от ширины грядки.

Роторные. В отличие от двух предыдущих видов окучников, роторные являются активными, то есть для них не нужна сцепка – они устанавливаются вместо колес мотоблока. Отлично рыхлят землю, окучивают грядки и срезают сорняк. Но, на наш взгляд, они менее удобные, так как для их установки нужно снимать колеса, что занимает время.

Предварительный этап

Первоначально обкатывается машина, осматриваются все элементы на их работоспособность. Только после этого можно начать пахать мотокультиватором.

Перед началом работы выполняются следующие действия:

• Подготавливается почва, убираются камни и большие ветки;
• Устанавливается насадка для вспахивания;
• Осматриваются крепления культиватора;
• Устанавливается высота ручки.

Вспахивать грунт может не каждый мотокультиватор. Лёгкий агрегат не справится с таким видом работы. Культиваторы лёгкой и средней весовой категории не смогут обрабатывать тяжёлые земельные участки. Вес агрегата должен быть от 70 килограмм.

При работе пласт почвы оборачивается, взрыхляется, а в дальнейшем выравнивается. Используя плуг, пневмоколеса следует заменить на грунтозацепы, увеличивающие тяговое усилие. Специальные тяжёлые металлические колеса не будут забиваться при вспахивании.

Снегоочистители

Убирать снег без использования специальной техники весьма сложно. Для этого рекомендуется применять мотоблок «Беларус» с дополнительным оборудованием. Для чистки снега подходят два типа навесных элементов.

• Снегоуборщик – убирает снег ковшом и выбрасывает его на 2-6 м. Расстояние зависит от типа и мощности мотоблока.
• Отвал – очень похож на лопату, имеет форму дуги и находится под углом. При передвижении он выбрасывает снег в одну сторону, тем самым убирая его с дороги.

Снегоуборщики отличаются сложным устройством, их стоимость в несколько раз превышает цену отвалов. При этом оба вида навески выполняют одинаковые функции.

Принцип работы снегоуборочного мотокультиватора

Мотокультиватор — это многофункциональная, надежная и универсальная техника, которая способна справиться с множеством задач. Такой агрегат относительно несложно приспособить для уборки снега. Но для этого нужно понимать принцип работы снегоуборщика, и что для этого потребуется. Преимуществами такой техники являются следующие факторы:

• Доступная стоимость;
• Универсальность;
• Простота обслуживания;
• Практичность;
• Длительный срок службы;
• Устойчивость к повышенным нагрузкам;
• Защита от попадания влаги и механических повреждений.

В зависимости от мощности культиватор снегоуборщик способен отбрасывать снег на расстояние до 8 и более метров. Главным рабочим узлом такой техники является шнековый вал от мотокультиватора, который сначала собирает снег, а затем выталкивает его в специальный желоб, откуда он впоследствии выбрасывается на достаточно большое расстояние, и в нужную сторону. Отбрасывание снега осуществляется за счет толчков, для образования которых требуется наличие дополнительных переходников и ремней. Чтобы устройство запустить в работу, нужно вал подсоединить к снегоуборщику. Обычно осуществляется через ременную передачу.

Особенности эксплуатации

Прежде чем начать использование мотоблока, необходимо выполнить обкатку двигателя, чтобы все элементы приработались друг к другу, а смазка попала даже в труднодоступные участки

Важно, чтобы мотоблок всегда хранился в чистоте. Также необходимо регулярно проводить техническое обслуживание

После каждой эксплуатации удаляйте всю грязь и налипшие куски земли с конструкции, так как ее остатки могут спровоцировать образование коррозии. Перед эксплуатацией проверяйте болтовые крепления, так как во время работы агрегата они могут постепенно раскручиваться.

Ещё больше информации о мотоблоке МТЗ 09Н и навесном оборудовании к нему вы можете узнать в следующем видео.

Типичные комплектующие

Промышленность выпускает для мотоблоков простое и сложное оборудование. К типичным комплектующим относятся простейшие навесные элементы, которые прилагаются к агрегату на стадии продажи. Или их можно приобрести в момент покупки техники за дополнительную плату. Рассмотрим некоторые из них.

• Обязательным дополнением к мотоблоку являются грунтозацепы. Это специальные железные колеса с шипованными элементами, которые придают устойчивость технике во время полевых работ. С помощью грунтозацепов мотоблок легко передвигается по любым, даже сложным почвам. Кроме того, они вносят свой вклад в более качественную обработку грунта.
• Всесезонная приставка для мотоблока обеспечит его работу на гусеничном ходу. Благодаря повышенному сцеплению она улучшает проходимость по сложным грунтам и снежному покрову.

• К типичным комплектующим относится подъемный механизм навески. Он в любом положении подъема груза находится горизонтально поверхности. Усилие на педали навески не превышает 10 кг на 100 кг груза.
• Плоскорезы-рыхлители монтируются на мотоблок для перемалывания сорняков в грунте. Срезанные сорняки со временем превращаются в перегной (органическое удобрение).

• Мульчер на мотоблок хорошо справляется с ботвой, сорняками, слабой порослью, но жесткие стволы кукурузы или подсолнечника он переработать не может.
• Полольник или культиватор прополочный можно приобрести в магазинах для сельскохозяйственной техники, они бывают разной формы и размеров. Это один из самых популярных навесов для полевых работ.
• Пресс подборщик для мотоблока (тюковалка) формирует тюковые брикеты с сеном.

На мотоблок устанавливается трехточечная навеска, но важно знать тип конструкции (плуг, борона и т. д.).
Ежи представляют собой диски с шипами разных размеров, их применяют для окучивания и прополки картофеля.
Мотоблоки, оснащенные щетками, используют для уборки тротуаров, дорог от падающих листьев и снежных наносов.. Эти орудия полезны в течение всего года

Эти орудия полезны в течение всего года.

Преимущества

Самостоятельное создание плуга для мотоблока имеет определенные преимущества. Параметры лемеха и отвала будут соответствовать всем требованиям, предъявляемым к обработке конкретного типа почвы. К таким параметрам относится:

• угол отвала;
• качество и глубина вспашки земли;
• площадь захвата;
• эффективность.

Учитывая мощность мотоблока можно сделать плуг, который не вызовет чрезмерных нагрузок на двигатель и пробуксовки, но в то же время будет иметь максимальный захват. Необходимо использовать только качественные материалы, что даст возможность значительно повысить срок эксплуатации плуга. Можно также предусмотреть крепление различных насадок, которые позволят значительно расширить функциональность, благодаря чему станет возможен полный комплекс обработки земли.

Навесное оборудование для мотоблока своими руками

Конструкция оборудования, как правило, простая, и обладая опытом в работе с металлом, имея в домашней мастерской сварочный и режущий инструмент, вы можете сами изготовить плуг, окучник, грунтозацепы, другие механизмы.

Борона для мотоблока

При проходе бороны почва дольше сохраняет влагу, выравнивается поверхность грунта, разрушаются почвенная корка и крупные комки, уничтожаются сорные растения.

Борона на мотоблок

Основа устройства собирается при помощи сварки из стальных полос, заточенные зубья из металлического прутка крепятся к основе резьбовым соединением.

Картофелекопалка к мотоблоку

Механизирует ручной труд при копке корнеплодов. При обработке ряда поднимает клубни на поверхность почвы. Сбор урожая в ручном режиме.

Картофелекопалка на мотоблок

Отвальная лопата для мотоблока

Для изготовления отвала использована двухсотлитровая бочка, разрезанная на три части. Два сегмента вкладываются один в один и соединяются сваркой.

Отвал на мотоблок

Для увеличения жёсткости изделия и установки узла крепления вдоль отвала приваривается металлический квадратный профиль. Режущий нож из стали крепится болтами на кромке сегмента – допускает замену и затачивание.

Устройство крепления к раме мотоблока показано на фото.

Крепление отвальной лопаты

Варианты навесного оборудования для мотоблока Нева

К базовым функциям для любого варианта мотоблока можно отнести подготовку почвы к посеву и ее вспахивание. Благодаря различным типам фрез, устанавливаемых на агрегат, можно разрыхлить грунт на глубину нескольких сантиметров, однако у фрез есть и минусы. Они способны обрабатывать только регулярно возделываемую почву, но плохо справляются с замерзшим или просто твердым грунтом. Кроме того фрезы не позволяют убирать мусор или снег, использовать мотоблочный агрегат для других целей. Решить эту проблему можно, если купить навесное оборудование на мотоблок Нева. Различают следующие его разновидности:

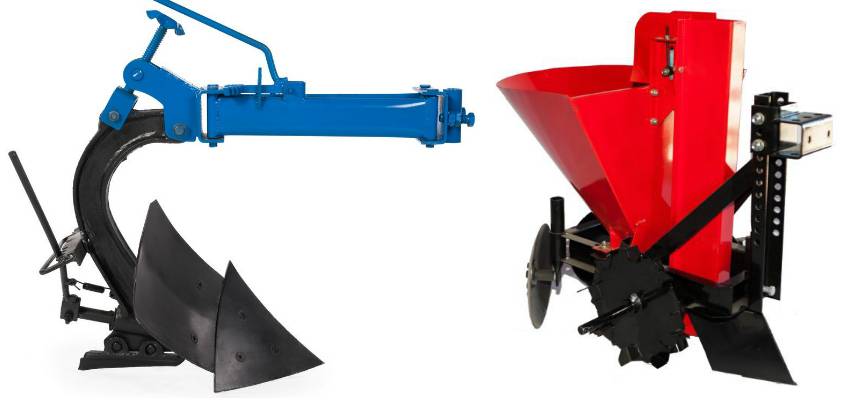

• плуг – хороший вариант дополнительного оборудования, если вам необходимо работать с тяжелым грунтом. При весе в 7,8 кг модель П1 20/3 способна вспахивать даже очень твердую почву на глубину 215 мм при ширине захвата 220 мм;
• окучник – второй после плуга по востребованности вариант оборудования для мотоблока Нева. Навесной окучник используется для подсыпания земли к корням растений. Разные модели окучников различают по глубине вхождения в грунт и ширине захвата почвы, а также по весу;

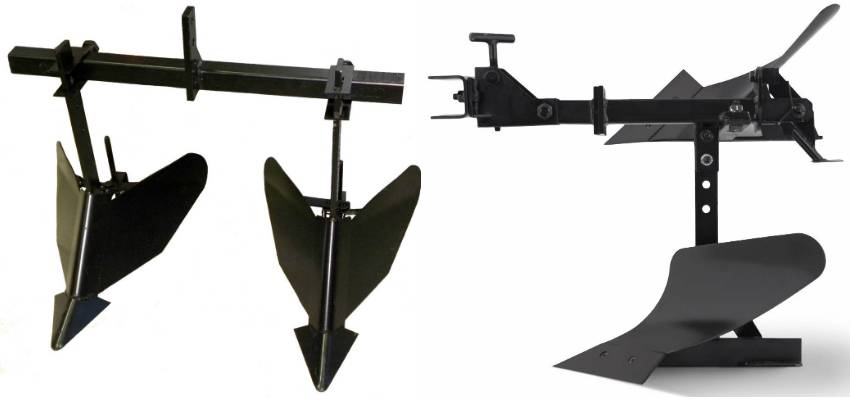

Навесное оборудование для мотоблока Нева — окучник и плуг

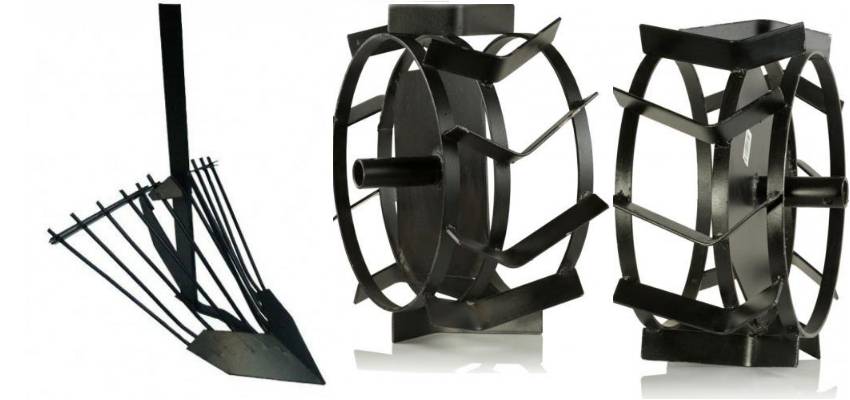

• картофелевыкапыватель – хороший выбор, если вам надоело возиться с лопатой каждый раз при сборе урожая картофеля. Модель КНМ способна заходить в грунт на глубину до 220 мм, при этом захватывая 250 мм в ширину. Такой вариант будет очень кстати, если вам необходимо обработать большой участок картофельного поля максимально эффективно, быстро и без особых затрат в плане усилий. Модели картофелекопателей различают по весу, ширине захвата почвы и глубине вхождения в грунт. Учтите, что для установки этого и другого вышеописанного оборудования на мотоблок, вам понадобятся специальные сцепки, индивидуальные для каждой модели;
• грунтозацепы – устанавливаются в качестве колес мотоблока и используются для более глубокого вхождения агрегата в землю. Различаются по диаметру, ширине и весу, могут использоваться для окучивания участка;
• телега или прицеп – оборудование, предназначенное для превращения мотоблока в перевозочный транспорт. Габариты прицепа выбираются в зависимости от мощности двигателя агрегата, а предельная скорость, с которой может передвигаться мотоблок с тележкой, обычно не превышает 10 км/ч;
• косилка – позволяет использовать мотоблок для стрижки газона или покоса травы на корм животным. Разные варианты косилок различаются по максимальной высоте скашиваемой травы, скорости работы и ширине охвата;

Картофелевыкапыватель и грунтозацепы можно подобрать по размеру, весу и глубине вспахивания

• картофелесажалка – специально оборудование, которое подходит для всех типов мотоблоков и значительно облегчает процесс посадки картофеля;
• оборотный плуг – характеризуется большим охватом почвы, благодаря чему при вспахивании не возникает пропущенных участков. При установке этого варианта оборудования следует учитывать, что для него нужен противовес. Если модель мотоблока весит менее 100 кг, то на нее рекомендуется установить утяжелитель;
• грабли – оборудование для уборки листьев и различного мусора с участка. Такую запчасть для мотоблока Нева МБ 2 и других моделей можно купить или сделать своими руками, при условии наличия сварочного аппарата;
• снегоуборочное оборудование – делает мотоблок Нева полезным в холодное время года. Различают несколько вариантов снегоуборщиков на мотоблок Нева, каждый из которых выполняет свои функции.

Специальное оборудование, облегчающее земляные работы — оборотный плуг и картофелесажалка

Утяжелители и прицепы

При достаточной мощности мотоблоки марки Агат имеют небольшой вес. С одной стороны, это удобно, так как для управления агрегатом не нужно прилагать значительных усилий. С другой стороны, легкий вес является минусом, так как при нагрузках теряется сцепление с грунтом.

Решить эту проблему можно такими способами:

1. Установить утяжелители. Дополнительный груз крепится на колеса и на корпус техники. В отверстия полуоси вставляются железные болванки или полые емкости, в которые насыпается песок или другой сыпучий материал. Сельские умельцы изготавливают утяжелители из блинов для штанги или железобетона. На корпус груз добавляется в предварительно изготовленный и закрепленный стальной каркас.
2. Поменять штатные колеса на специальные грунтозацепы для мотоблока. Эти изделия представляют собой аналог деревянного колеса для телеги, где вместо обода стальная пластина шириной 10-20 см. На пластину наварены поперечные лопасти, которые и обеспечивают сцепление с грунтом. Диаметр грунтозацепов варьируется в пределах 30-70 см, а вес — 20-35 кг. При установке больших грунтозацепов рекомендуется использовать удлинители полуоси для сохранения устойчивости агрегата.

Создатели изделия Агат приспособили его для использования в качестве транспортного средства для перевозки различных грузов и буксировки прицепов.

К мотоблоку можно прицепить такие устройства:

1. Тележка. Представляет собой раму, на которой есть сиденье для оператора, шасси и кузов. Используется для транспортировки грузов по ровной местности. Опрокидывание кузова производится рычагом в сторону заднего борта.
2. Тележка-универсал. Является сложным механизмом, в котором совмещено несколько функциональных приспособлений: сиденье (1 или 2), кузов и сцепка для подключения всех типов навесного оборудования. Используется для перевозки груза, вспашки и посева, посадки и уборки картофеля.

При необходимости использования мотоблока в зимнее время к нему можно прицепить легкие пластиковые сани, в которых перевозят не только грузы, но и людей. Для повышения устойчивости и проходимости агрегата его колеса обустраиваются широкой резиновой гусеницей.

Адаптер для мотоблока своими руками. Виды адаптеров для мотоблока

Адаптер внешне похож на прицеп с двумя колесами и водительским сиденьем. Данная конструкция позволяет автоматизировать и облегчать все рабочие процессы. При желании изготовить адаптер к мотоблоку своими руками, сначала владельцу следует определиться с оптимальным выбором одного из существующих видов устройств. Приспособление, в зависимости от типа трансмиссии, может быть с сочленением:

• рулевым;
• подвижным;
• Расположение главной силовой установки позволяет сделать адаптер: передним или задним.

Адаптер с рулевым управлением

Приспособление данной конструкции основано на жестком сочленении с механизированным средством, при том что управление рулем реализовано в виде отдельного узла. В данном случае управляемые колеса могут быть задними или передними — выбор остаётся за конструктором.

Самодельный прицеп с рулевым управлением делает мотоблок самодостаточной машиной на хорошем ходу и легкой в эксплуатации

Адаптер с подвижным сочленением

Вариант с подвижным сочленением основан на изменении угла по отношению к вертикальной оси, находящейся между соединяющимися элементами.

Собрать данную конструкцию проще, но стоит учитывать, что при движении на поворотах придется прикладывать больше сил

Передние и задние адаптеры

В зависимости от конструкции адаптер может быть:

• передний — находиться впереди управляемого мотоблока;
• задний — крепиться сзади.

Выбор размещения, в большей мере, зависит от целей использования:

• для процессов вскапывания и рыхления более удобным будет передний адаптер;
• для работ, нуждающихся в зрительном контроле, например, окучивания, лучшим будет вариант заднего адаптера.

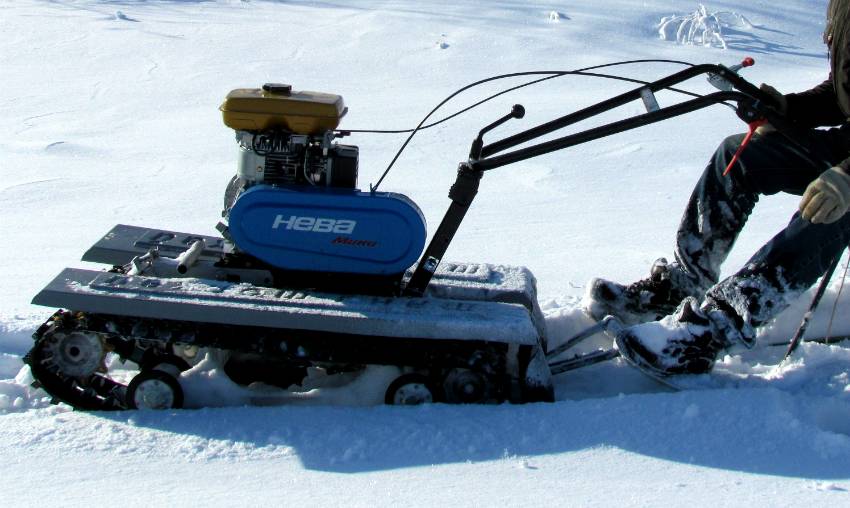

Мотоблок Нева на гусеничном приводе

Хотя в базовой комплектации мотоблоки Нева оснащаются колесами, вы можете купить к своему агрегату гусеничную приставку. Гусеничные мотоблоки Нева отличаются от колесных аналогов повышенной проходимостью в дождливую или снежную погоду и позволяют использовать агрегат в любое время года. Вы можете купить гусеницы для мотоблоков Нева, а можете сделать их своими руками с использованием подручных средств.

Мотоблоки Нева на гусеничном приводе имеют высокую проходимость и могут использоваться при неблагоприятных погодных условиях

Изготовление гусениц своими руками

Если вы хотите не купить гусеничный привод для мотоблоков Нева, а изготовить его своими руками, то для этого вам понадобятся следующие материалы:

• сам мотоблок, оснащенный функцией блокировки осей и 4-тактным двигателем;
• транспортная лента или пара автомобильных покрышек большого диаметра для изготовления гусениц;
• пара дополнительных колес.

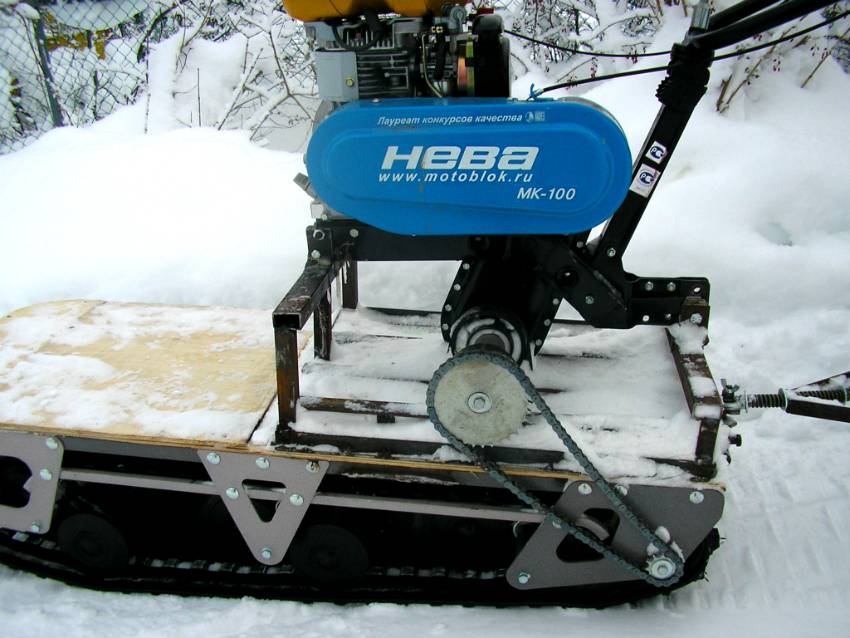

Самый простой вариант гусениц для мотоблока Нева, отзывы о котором свидетельствуют о высокой эффективности конструкции, это конструкция из транспортной ленты. Для его изготовления понадобится лента толщиной не менее 7 мм, а также по дополнительному колесу с каждой стороны агрегата. Чтобы гусеница из ленты прослужила дольше, можно прошить ее по краю толстой леской.

Для изготовления гусениц своими руками лучше использовать старые автомобильные шины

Также гусеничный агрегат из мотоблока Нева с двигателем американского или японского типа можно сделать при помощи автомобильных шин. Покрышки для этого понадобятся большого диаметра и с правильным рисунком протектора. Лучше всего для этого выбирать шины от трактора или крупного грузового автомобиля. Процесс изготовления гусениц из покрышек делится на следующие этапы:

1. Вырезание в покрышках дорожек для гусениц. Для этого можно использовать специальный сапожный нож, который нужно смачивать мыльным раствором для облегчения процесса разрезания резины.
2. Срезание с них боковой части. Это можно делать электролобзиком с мелкими зубьями.
3. Удаление лишних частей с внутренней стороны покрышки.

Плюс гусеницы из автомобильных покрышек – это ее повышенная прочность и надежность за счет цельной структуры. Минус вытекает из плюса и заключается в том, что длина такой гусеницы жестко ограничена длиной покрышки.

Кроме этого гусеницы для мотоблока можно изготовить из ремней или цепей. В первом случае необходимо соединить между собой несколько ремней с клиновидным профилем. Соединение делается при помощи грунтозацепов и заклепок. Для второго варианта вам понадобятся две цепи одинакового размера.

При установке гусениц на мотоблок следует использовать двигатель с водяным охлаждением

Прежде чем изготавливать гусеницы для агрегата Нева, нужно правильно рассчитать их параметры. Если гусеница будет слишком высокой, то на поворотах мотоблок может перевернуться. Кроме того, для установки гусениц лучше выбирать модель двигателя с водяным охлаждением, так как такая конструкция оказывает большую нагрузку на двигатель и может привести к его перегреву.

Самодельные устройства для мотоблока

Перечень дополнительных агрегатов не ограничивается косилкой, плугом или бороной. Этот список достаточно велик, и ни один мотоблок не обладает такой сильной комплектацией. После подсчетов суммы, в которую обойдется приобретение всего необходимого оборудования, многие от этой затеи отказываются. Также следует помнить, что не каждая модель может считаться универсальной.

Их чертежи часто встречаются в интернете, но при этом важно убедиться в совместимости. Разрабатывая навесное оборудование с нуля, необходимо ориентироваться на имеющуюся в наличии модель мотоблока

Адаптер-прицеп своими руками

С помощью этого агрегата мотоблок легко превращается в минитрактор, что позволяет автоматизировать большое количество работ по обработке приусадебного участка. Конструкция адаптера-прицепа состоит из следующих элементов:

• Металлическая несущая рама.
• Сцепка.
• Поперечная штанга.
• Раскосы.
• Ходовая часть.
• Органы управления.
• Сиденье.

Чтобы сделать несущую раму следует использовать трубу любого сечения, длина которой находится в диапазоне от 1,5 до 1,7 метра. С одной стороны приваривается устройство для крепления к мотоблоку, а с другой — поперечная балка. Ширина второго элемента выбирается в соответствии с размерами колесной базы мотоблока. Затем на штанге крепятся раскосы для увеличения жесткости конструкции и колесные стойки.

Последним шагом в создании адаптера-прицепа станет установка сиденья, и для этого посередине поперечной балки крепится стойка.

Самодельный дисковый окучник

Оптимальным видом окучника для приусадебного участка является дисковый. При работе с ним не требуется прикладывать больших усилий, а при снижении скорости движения увеличивается мощность. Не стоит забывать, что дисковый окучник — универсальный инструмент, потому что его можно использовать не только после посадки культур, но и в период их роста.

Конструкция этого вида навесного оборудования не отличается высокой сложностью и включает в себя:

• Раму.
• Диски.
• Талперы винтового типа.
• Стойки.

Диски можно взять от пришедшего в негодность сельскохозяйственного оборудования, например, старой сеялки либо сделать из качественной стали, толщина которой составляет 1,5−2 мм. Наружные кромки выгибаются, а в центре просверливается отверстие для крепления к раме.

Изготовление картофелекопалки

Данный агрегат способен значительно облегчить работу по уборке всех клубневых сельскохозяйственных культур, не только картофеля. Среди основных элементов конструкции агрегата необходимо выделить:

• Сварную раму.
• Лемех.
• Барабан-очиститель.
• Редакционный узел.

Лемех — подвижный элемент картофелекопалки и может быть сделан из листового железа. Вырезанные пластины следует заострить, но при этом притупить все кромки, чтобы не повредить клубни. Изготовление рамы также не должно вызвать серьезных затруднений. Для решения поставленной задачи потребуются уголок, швеллер № 8 и профильная труба. Размеры рамы подбираются в индивидуальном порядке, а необходимое количество материалов определяется на месте.

Основной элемент всей конструкции агрегата — редакционный узел. Чтобы его изготовить, потребуется два металлических цилиндра, в которые затем устанавливаются соединительные втулки. После этого предстоит сделать ступицы из металлической трубы, диаметр которой равен 25 мм. Они используются для крепления звездочек, предварительно закрепленные на втулках посредством шпонок.

Крутящий момент с двигателя мотоблока передается на лемех, соединенный с кожухом. Во время движения изменяется угол наклона, и совершаются копательные движения. Для регулирования угла наклона рабочего элемента конструкции, а, следовательно, и глубины копа, можно сделать ползун. Отличным материалом для изготовления этой детали станет фторопласт.

Оборотный плуг для мотоблока: делаем в домашних условиях

Оборотный (реверсивный) плуг к мотоблоку внешне отличается изогнутой формой, которая способствует переворачиванию на 1800 верхнего пласта почвы. Получил огромную популярность на твердых почвах, обычное рыхление на которых не приносит ожидаемого результата. Его устройство является наиболее сложным среди других разновидностей.

Универсальный вариант реверсивного (оборотного) плуга представлен на рисунке.

Детализация размера элементов конструктива произведена на чертеже.
Для его изобретения понадобится сделать (обозначения согласно чертежа):

• лемехи (а) в стальном исполнении. Желательно, чтобы они были съемным для возможной заточки или модернизации. Режущая часть проходит обработку на наковальне и затачивается. Нижний из них предназначен для врезания в почву, верхний – переворачивает срезанный слой. Усилить прочность последнего можно уголком, приваренным к нему;
• сформировать отвал, способов чего существует несколько. Согласно одному из них, берется стальная труба диаметром не более 6 см, к которой прикладывается картонная заготовка. Между образующей трубы и трафарета должно быть около 20 0;
• боковую часть стойки (б);
• пластину для распорки (в);
• основание изделия (г);
• уголок (д);
• стойку (е).

На схеме представлена последовательность сборки поворотного плуга, где 1 – лемех, 2 – боковая часть стойки и 3 – вспомогательный лист.
Разновидностью стандартного реверсивного плуга является поворотный плуг Зыкова, отличительной особенностью которого является усиление лемехов стальными заготовками на болтовых стяжках и большой угол атаки. Дополнительным колесом можно добиться устойчивости конструктива.
На предложенном чертеже он выделен желтым цветом.

Необходимые параметры

Изготавливая самоделки для мотоблока, важно учитывать факторы, которые позволят оборудованию работать правильно. Нельзя собрать агрегат как у соседа, работающего на тракторе, и подсоединить его к мотоблоку

Параметры техники и навесного оборудования должны быть соответствующими

Поэтому необходимо уделить внимание следующим моментам:

Мощность мотоблока. Так, для техники мощностью 4,5 л. с. будет достаточно нагрузки 250 кг с учетом водителя. Исходя из этого значения, можно рассчитать массу перевозимого груза в прицепе, количество допустимых плугов и так далее.

Размер. Участок возле дома, даже самый большой, — это все-таки не поле. Поэтому наверняка найдутся участки, где большая техника не поместится. К тому же большая (или, наоборот, узкая) техника не всегда удобна в работе. Она может не пройти между деревьями или, наоборот, быть слишком узкой для грядки. Необходимо учитывать подобные размеры заранее.

Предусмотреть узел для крепления оборудования к мотоблоку. Оно может быть шарнирным, на втулках, подшипниковым. Подбирать его необходимо именно для своей техники.

Способ крепления отдельных частей оборудования между собой. Цельные узлы могут соединяться между собой сваркой, заклепками, болтами. Выбор в данном случае зависит от наличия инструмента, времени и способностей.

Это основные вопросы, которые необходимо продумать. Но не единственные. В процессе изготовления самоделки для мотоблока будет много вопросов и нюансов, которые нужно будет тщательно обдумывать для принятия правильного решения.
