Как выбрать сечение кабеля

Зачем надо уточнять сечения кабеля

На большинстве проводов и кабелей производитель обязан наносить маркировку, указывающую на их тип, количество токопроводящих жил и их сечение. Если провод промаркирован как 3х2,5 – это значит, что сечение провода по диаметру равно 2,5 мм². Фактические значения могут отличаться от указанных примерно на 30%, потому что некоторые виды проводки (в частности ПУНП) производятся по устаревшим нормам, допускающим погрешность на указанное количество процентов и в основном она появляется в меньшую сторону. В итоге, если использовать кабель меньшего сечения, чем расчетное, то для провода эффект будет примерно такой же, если бы тоненький полиэтиленовый шланг подключить к пожарному гидранту. Это может привести к опасным последствиям: перегреву электропроводки, оплавлению изоляции, изменению свойств металла. Поэтому, прежде чем сделать покупку, обязательно надо проконтролировать чтобы площадь поперечного сечения проводника не отличалась от той, что заявлена производителем.

Способы узнать реальный диаметр провода

Самый простой и точный метод измерить диаметр жилы провода – использовать специальные инструменты, такие как штангенциркуль или микрометр (электронный или механический). Чтобы измерение было точным измеряемый провод надо очистить от изоляции, чтобы инструмент за нее не цеплялся. Также надо осмотреть кончик провода, чтобы он был без перегибов – иногда они появляются если жила перекусывается тупыми кусачками. Когда диаметр измерен, можно приступать к вычислению площади сечения жилы провода.

Микрометр даст более достоверное значение, чем штангенциркуль.

В случае когда под рукой нет точного измерительного инструмента, есть еще один способ как узнать сечение – для него нужна будет отвертка (карандаш или любая трубка) и измерительная линейка. Также придется купить хотя бы один метр провода (хватит и 50 см, если только продадут такое количество) и снять с него изоляцию. Далее проволока наматывается плотно, без зазоров, на жало отвертки и длина намотанного участка замеряется линейкой. Полученная ширина намотки делится на количество витков и результатом будет искомый диаметр провода, по которому уже можно искать сечение.

Как проводить измерения подробно показано в этом видео:

Какие формулы надо использовать

Что такое сечение провода известно еще по азам геометрии или черчения – это пересечение объемной фигуры воображаемой плоскостью. По точкам их соприкосновения образуется плоская фигура, площадь которой вычисляется подходящими формулами. Жила провода чаще всего цилиндрической формы и в сечении дает круг, соответственно, поперечное сечение проводника можно рассчитать по формуле:

S = ϖ R²

R – радиус круга, равен половине диаметра;

ϖ = 3,14

Есть провода с плоскими жилами, но их мало и площадь сечения на них находить гораздо проще – просто перемножить стороны.

Чтобы получить более точный результат надо иметь в виду:

1. Чем больше витков (их должно быть не меньше 15) накрутить на отвертку, тем точнее получится результат;
2. Расстояний между витками быть не должно, из-за зазора погрешность будет выше;
3. Нужно сделать несколько замеров, каждый раз меняя его начало. Чем их больше, тем выше точность расчетов.

Недостатком такого способа является то, что для замеров можно использовать проводники небольшой толщины, толстый кабель накрутить будет сложно.

Определяем сечение провода с помощью таблицы

Использование формул не дает гарантированного результата, да и как назло они забываются в самый нужный момент. Поэтому определение сечения лучше проводить согласно таблице, куда сведены результаты вычислений. Если получилось измерить диаметр жилы, то площадь сечения провода можно посмотреть в соответствующем столбце таблицы:

Если надо найти общий диаметр многопроволочной жилы кабеля, то придется отдельно вычислить диаметр каждого проводка, а полученные значения сложить. Дальше все делается так же, как и с однопроволочной жилой – результат находится по формуле или таблице.

При замерах сечения провода, его жила тщательно очищается от изоляции, так как не исключена возможность что ее толщина будет больше нормативной. Если в точности расчетов по каким-либо причинам есть сомнения, то лучше выбирать кабеля или провода с запасом мощности.

Чтобы приблизительно узнать сечение провода, который будет приобретаться, надо сложить мощности электрооборудования, что будет к нему подключено. Потребляемая мощность обязательно указывается в паспорте прибора. По известной мощности высчитывается суммарный ток, который будет протекать по проводнику, а исходя из него уже подбирается сечение.

Расчет сечения провода электропроводки по мощности подключаемых электроприборов

Для выбора сечения жил провода кабеля при прокладке электропроводки в квартире или доме нужно проанализировать парк имеющихся электробытовых приборов с точки зрения одновременного их использования. В таблице представлен перечень популярных бытовых электроприборов с указанием потребляемого тока в зависимости от мощности.

Вы можете узнать потребляемую мощность своих моделей самостоятельно из этикеток на самих изделиях или паспортам, часто параметры указывают на упаковке. В случае если сила потребляемого тока электроприбором не известна, то ее можно измерять с помощью амперметра.

Обычно мощность потребления электроприборов указывается на корпусе в ваттах (Вт или VA) или киловаттах (кВт или kVA). 1 кВт=1000 Вт.

Таблица потребляемой мощности/силы тока бытовыми электроприборами

Электроприбор	Потребляемая мощность, Вт	Сила тока, А
Стиральная машина	2000 – 2500	9,0 – 11,4
Джакузи	2000 – 2500	9,0 – 11,4
Электроподогрев пола	800 – 1400	3,6 – 6,4
Стационарная электрическая плита	4500 – 8500	20,5 – 38,6
СВЧ печь	900 – 1300	4,1 – 5,9
Посудомоечная машина	2000 – 2500	9,0 – 11,4
Морозильники, холодильники	140 – 300	0,6 – 1,4
Мясорубка с электроприводом	1100 – 1200	5,0 – 5,5
Электрочайник	1850 – 2000	8,4 – 9,0
Электрическая кофеварка	630 – 1200	3,0 – 5,5
Соковыжималка	240 – 360	1,1 – 1,6
Тостер	640 – 1100	2,9 – 5,0
Миксер	250 – 400	1,1 – 1,8
Фен	400 – 1600	1,8 – 7,3
Утюг	900 –1700	4,1 – 7,7
Пылесос	680 – 1400	3,1 – 6,4
Вентилятор	250 – 400	1,0 – 1,8
Телевизор	125 – 180	0,6 – 0,8
Радиоаппаратура	70 – 100	0,3 – 0,5
Приборы освещения	20 – 100	0,1 – 0,4

Ток потребляют еще холодильник, осветительные приборы, радиотелефон, зарядные устройства, телевизор в дежурном состоянии. Но в сумме эта мощность составляет не более 100 Вт и при расчетах ее можно не учитывать.

Если Вы включите все имеющиеся в доме электроприборы одновременно, то необходимо будет выбрать сечение провода, способное пропустить ток 160 А. Провод понадобится толщиной в палец! Но такой случай маловероятен. Трудно представить, что кто-то способен одновременно молоть мясо, гладить утюгом, пылесосить и сушить волосы.

Пример расчета. Вы встали утром, включили электрочайник, микроволновую печь, тостер и кофеварку. Потребляемый ток соответственно составит:

7 А + 8 А + 3 А + 4 А = 22 А

С учетом включенного освещения, холодильника и в дополнение, например, телевизора, потребляемый ток может достигнуть 25 А.

Выбор сечения провода для подключения электроприборов к трехфазной сети 380 В

При работе электроприборов, например, электродвигателя, подключенных к трехфазной сети, потребляемый ток протекает уже не по двум проводам, а по трем и, следовательно, величина протекающего тока в каждом отдельном проводе несколько меньше. Это позволяет использовать для подключения электроприборов к трехфазной сети провод меньшего сечения.

Для подключения электроприборов к трехфазной сети напряжением 380 В, например электродвигателя, сечение провода для каждой фазы берется в 1,75 раза меньше, чем для подключения к однофазной сети 220 В

Внимание, при выборе сечения провода для подключения электродвигателя по мощности следует учесть, что на шильдике электродвигателя указывается максимальная механическая мощность, которую двигатель может создать на валу, а не потребляемая электрическая мощность

Например, нужно подключить электродвигатель потребляющий мощность от сети 2,0 кВт. Суммарный ток потребления электродвигателем такой мощности по трем фазам составляет 5,2 А. По таблице получается, что нужен провод сечением 1,0 мм2, с учетом вышеизложенного 1,0 / 1,75 = 0,5 мм2. Следовательно, для подключения электродвигателя мощностью 2,0 кВт к трехфазной сети 380 В понадобится медный трехжильный кабель с сечением каждой жилы 0,5 мм2.

Гораздо проще выбрать сечение провода для подключения трехфазного двигателя, исходя из величины тока его потребления, который всегда указывается на шильдике. Например, ток потребления двигателя мощностью 0,25 кВт по каждой фазе при напряжении питания 220 В (обмотки двигателя подключены по схеме «треугольник») составляет 1,2 А, а при напряжении 380 В (обмотки двигателя подключены по схеме «звезда») всего 0,7 А.

Взяв силу тока, указанную на шильдике, по таблице для выбора сечения провода для квартирной электропроводки выбираем провод сечением 0,35 мм2 при подключении обмоток электродвигателя по схеме «треугольник» или 0,15 мм2 при подключении по схеме «звезда».

Расчет сечения

Определиться с выбором допустимой токовой нагрузки кабельной продукции с алюминиевыми и медными жилами вы можете с помощью таблиц, приведенных ниже

Обратите внимание – в табличке с алюминиевыми проводами подразумевается применение продукции, изготовленной с применением поливинилхлоридной пластиковой изоляции

Для определения сечение необходимо найти соответствующее рассчитанное значение силы тока, умноженное на коэффициент запаса. Например, для нашего примера с 10 А, взяв запас примерно в 3 раза мы увидим, что необходим провод с сечением, не менее 2.5 мм². Конечно, если применить кабель с большим значением сечения, то хуже не будет. Еще раз повторюсь, что такой огромный коэффициент запаса мы берем при условии, если не знаем какая нагрузка может быть подключена в дальнейшем.

Информация, указанная в таблице, приводится в соответствии с требованиями профильного нормативного документа ГОСТ, регламентирующего особенности силовых кабелей, в которых присутствует пластмассовая изоляция.

После подсчета нагрузки и определения оптимального материала (в нашем случае это будет медь), рассмотрим еще один пример определения исходных параметров проводников. В данном случае будет вестись расчет сечения кабеля по длине и диаметру.

Известно, что нагрузка разделяется на две базовые категории — осветительную и силовую.

В случае с нашими измерениями базовой силовой нагрузкой считается группа розеток, установленных в ванной комнате и в кухонном помещении. Причина заключается в том, что именно здесь монтируется наиболее производительная бытовая аппаратура — чайники, микроволновые печи, холодильники, автоматические стиральные машины, бойлеры и так далее.

Делая окончательный выбор, следует ориентировать на проводник, который имеет сечение два с половиной квадратных миллиметра, но при условии, что величина силовой нагрузки будет разбрасываться по различным розеткам одновременно. Что это дает на практике? К примеру, чтобы подключить всю бытовую технику на территории кухни необходимо установить три-четыре розетки, которые подключаются с помощью медного провода. Многие заказчики часто задаются вопросом касательно того, можно ли соединять провода разного сечения. На самом деле, делать это не стоит, так как продукция, имеющая меньший показатель сечения, может не справиться с возложенной на нее нагрузкой, в результате чего либо расплавится изоляция, либо произойдет короткое замыкание.

Если планируется подключение всей бытовой техники посредством одной розетки, рассчитать сечение кабеля придется заново, так как 2.5-миллиметровой продукции окажется явно недостаточно. Альтернативный вариант — провод, сечение которого варьируется в пределах от четырех до шести квадратных миллиметров. Жилые комнаты могут обойтись установкой проводов сечением полтора квадратных миллиметра. Окончательный выбор всегда совершается только после правильного составления расчетов.

Пользуясь программой для расчета сечения кабеля, не стоит забывать и о питании осветительных приборов. По мнению специалистов, для организации правильного питания осветительной нагрузки можно обойтись электрической проводкой сечением полтора квадратных миллиметров.

Следует всегда помнить о том, что уровень мощности на участках электрической проводки может оказаться разным. Соответственно, придется индивидуально подбирать сечение питающих проводов. Составляя расчет сечения провода по диаметру, подбирать наиболее «толстую» продукцию необходимо на вводных участках, так как они принимают на себя всю нагрузку от подключенных потребителей. Оптимальный вариант — использование вводного провода сечением от четырех до шести квадратных миллиметров.

В процессе выполнения монтажных работ обычно используется продукция типа ВВГнг, ПВС, АППВ и ППВ.

Расчет кабеля по мощности и длине

В случае, если вы прокладываете кабель на длинное расстояние (ну метров 15 и более), то Вам необходимо учитывать и падение напряжения, которое вызвано сопротивлением кабельной линии.

Чем же неблагоприятно для нас падение напряжения на конце кабельной линии? Для лампочки это ухудшение светового потока при снижении напряжения, или уменьшение срока службы при повышенном напряжении. Существуют допустимые величины отклонения напряжения. Но в основном для электроприборов это плюс минус пять процентов.

В этом случае требуется произвести расчет, и в случае, если напряжение будет ниже номинального на 5% и более, то придется увеличить сечение и заново произвести расчет. Или же воспользоваться очередной таблицей.

Сейчас немного углубимся в матчасть. Падение напряжения для трехфазной сети определяется по формуле:

Эта величина состоит из двух частей, активной(R) и индуктивной(X). Индуктивной частью можно пренебречь в следующих случаях:

• сеть постоянного тока
• сеть переменного тока, при cos=1
• сети, выполненные кабелями или изолированными проводами, проложенными в трубах, если их сечение не больше определенной величины, но не будем углубляться дальше.

В общем индуктивной составляющей пренебрегаем, косинус принимаем равным 1. Значение R определяется по формуле:

где р – удельное сопротивление (для меди – 0,0175, а для алюминия – 0,03)

Далее два варианта расчета:

а) по заданному значению падения напряжения находим допустимое сечение и выбираем следующее большее значение.

б) по заданному значению мощности или тока определяем падение напряжения на участке, и в случае, если оно будет больше 5%, выбираем другое сечение и повторяем расчет.

В вышеприведенных формулах длина в метрах, ток в амперах, напряжение в вольтах, площадь в мм2. Сама величина падения напряжения в относительных величинах, безразмерная. Формулы пригодны для расчетов при отсутствии индуктивной составляющей и косинусе равном 1. Ряд сечений кабелей стандартный. В принципе с полученным значением сечения можно идти на рынок и смотреть, что подойдет с округлением в большую сторону.

А можно воспользоваться таблицами в интернетах, но эти таблицы… Не понятно откуда и для какого случая они построены. Формулы – наше всё!

Самые известные марки кабеля

1. провод ППВ (медь), АППВ (алюминий) в одинарной изоляции — для протягивания внутри стен;
2. кабель ПВС (медь), ВВП (медь) в двойной изоляции — для протягивания внутри зданий;
3. кабеля термостойкие РКГМ (медь) — до 180°С, БПВЛ (луженая медь)- до 250°С;
4. кабель ВВГ (медь), АВВГ (алюминий) — для протягивания по стенам домов и в земле;
5. кабель ВПП (медь) водопогружной — для протягивания в воде;
6. кабель ТПП (медь) телефонный парный — для протягивания в земле;
7. провод ТРП (медь) телефонный распределительный для абонентской связи (включение ТА)
8. кабель «витая пара» UTP, FTP — для организации компьютерных сетей, включение домофонов и др.;
9. провод сигнальный «Alarm» для подсоединения домофонов, охранно-пожарной сигнализации и др.;
10. кабель коаксиальный RG-6 для подсоединения телевизоров, антенн, камер видеонаблюдения.

Интернет кабель

Понятие «интернет-кабель» обобщающее многие виды кабельных изделий. Для трансляции информации используются разнообразные информационные кабеля. Если имеется в виду подключение к Интернету, то нужно уточнить у оператора — какой именно кабель надо протягивать по стенам. При этом надо выяснить и марку кабеля и производителя, чтобы точно определить совместимые кабельные изделия.

На выделенных интернет -линиях могут прокладывать оптический кабель.

Компьютерный кабель

Технология свивать две жилы в пару употребляется в телефонии еще с прошлого столетия. За счет правильно рассчитанного шага витья и качества материала была достигнута максимальная скорость передачи информации, нежели у стандартного парного телефонного кабеля. Имеется довольно много видов кабеля «витая пара» в зависимости от числа жил, диаметра каждой жилы, мест прокладки и т.д. Смотря на то, какая скорость передачи данных, кабель «витая пара» делят на группы:

• 3-я категория (стандартный телефонный кабель),
• 5-я категория (офисные сети),
• 6-я категория (кабель нового поколения для смены 5-й категории).

«Витая пара», приобретшая в наше время наибольшую популярность — это кабель категории 5 из 8 попарно скрученных жил, диаметр жилы составляет минимум 0,45мм и максимум 0,51мм.

А также «спутниковый кабель» является коаксиальным кабелем. Всякий коаксиальный кабель на 75 Ом можно применять для подсоединения спутниковой и всякой иной антенны, и для подключения к кабельному телевидению. Имеет значение только одно — хороший ли это кабель или не очень.

Все прочие характеристики кабеля устремлены на усовершенствование собственно данных 2 показателей и обладают второстепенным значением. В частности, наш кабель марки РК делают лишь из медной проволоки (порой даже посеребренной), однако затухание кабеля РК будет почти в четыре раза хуже, нежели у всякого нынешнего кабеля марки RG, произведенного из недорогих материалов: стали и алюминия. Это достигается за счет специальной технологии производства кабеля.

Зависимость площади электрического провода от его длины

Обычно сечение провода рассчитывается по мощности и длине. То есть, чем длиннее проводка, тем больше потерь по мощности в виду того, что металлический провод имеет сопротивление. И оно возрастает по мере увеличения длины кабеля.

Так как в частных домах шлейфы электрической проводки не столь длинные, то этим расчетом можно пренебречь. В промышленности все по-другому, зависимость длины кабеля и сечение через потери мощности явные. Поэтому для информации рассмотрим такой расчет для однофазной сети.

Дадим вводные данные, где определим общую потребляемую мощность, равную 3,8 кВт. После чего необходимо определить силу току, протекающую по этой сети. Ее находим по формуле:

I=(P/U)* cosφ, где

• I – сила тока.
• P – мощность.
• U – напряжение.
• cosφ – для бытовых сетей равен «1».

Из расчета получается, что сила тока будет равна 17,3 А. Теперь нам понадобятся таблицы из правил ПУЭ. Таблица номер 1.3.4 и номер 1.3.5, в которых показана зависимость сечения кабеля от силы тока. Здесь разбивка идет по металлу, из которого провод изготовлен. В бытовых сетях чаще всего используется медный, поэтому сечение будет равно 1.5 мм².

Теперь надо рассчитать сопротивление, которое, как было сказано выше, зависит от длины кабеля. Сопротивление рассчитывается вот по этой формуле:

R = p·L/S, где

• R – это сопротивление.
• P – это значение удельного сопротивления, которое зависит от материала (медь – 0,0175 Ом*мм²/м или алюминий – 0,0281).
• S – площадь сечения.
• L – показатель длины кабеля.

К примеру, величина длины кабеля равна 20 м, значит, сопротивление будет равно 0,232 Ом. Но придется учитывать тот факт, что однофазная сеть – это длина фазы плюс длина нулевого контура. А так как эта формула рассчитывает только сопротивление фазного контура, то общее сопротивление электрической сети надо удвоить. Получаем 0,464 Ом.

Далее, производится расчет потерь напряжения по формуле: dU = I·R, где

• dU – потери напряжения.
• I – сила тока.
• R – сопротивление.

По нашим расчетам получается, что потери составляют 8,02 вольт. Это на двадцать метров длины кабеля. Затем необходимо найти процентное соотношение потерь от номинального напряжения сети.

Итак, считаем соотношение: (8,02/220)*100=3,65%. То есть, все наши расчеты относительно длины кабеля и его площади при заданном параметре мощности были верны. Кстати, измерить необходимую длину провода можно, используя специальный прибор – счетчик длины. Это и просто, и очень удобно.

Выбор кабеля

Делать внутреннюю разводку лучше всего из медных проводов. Хотя алюминиевые им не уступят. Но тут есть один нюанс, который связан с правильно проведенном соединении участков в распределительной коробке. Как показывает практика, места соединений часто выходят из строя из-за окисления алюминиевого провода.

Еще один вопрос, какой провод выбрать: одножильный или многожильный? Одножильный имеет лучшую проводимость тока, поэтому именно его рекомендуют к применению в бытовой электрической разводке. Многожильный имеет высокую гибкость, что позволяет его сгибать в одном месте по несколько раз без ущерба качеству.

Одножильный или многожильный

При монтаже электропроводки обычно применяют провода и кабели марки ПВС, ВВГнг, ППВ, АППВ. В этом списке встречаются как гибкие кабели, так и с моножилой.

Здесь мы хотели бы сказать вам одну вещь. Если ваша проводка не будет шевелиться, то есть это не удлинитель, не место сгиба, которое постоянно меняет свое положение, то предпочтительно использовать моножилу.

В итоге, если проводников много, то площадь окисления намного больше, а значит токопроводящее сечение «тает» на много больше. Да, это процесс длительный, но и мы не думаем, что вы собрались менять проводку часто. Чем больше она проработает, тем лучше.

Особенно это эффект окисления будет сильно проявляться у краев реза кабеля, в помещениях с перепадом температуры и при повышенной влажности

Так что мы вам настоятельно рекомендуем использовать моножилу! Сечение моножилы кабеля или провода изменится со временем незначительно, а это так важно, при наших дальнейших расчетах

Медь или алюминий

В СССР большинство жилых домов оснащались алюминиевой проводкой, это было своеобразной нормой, стандартом и даже догмой. Нет, это совсем не значит, что страна была бедная, и не хватало на меди. Даже в некоторых случая наоборот.

Но видимо проектировщики электрических сетей решили, что экономически можно много сэкономить, если применять алюминий, а не медь. Действительно, темпы строительства были огромнейшие, достаточно вспомнить хрущевки, в которых все еще живет половина страны, а значит эффект от такой экономии был значительным. В этом можно не сомневаться.

Тем не менее, сегодня другие реалии, и алюминиевую проводку в новых жилых помещениях не применяют, только медную. Это исходит из норм ПУЭ пункт 7.1.34 «В зданиях следует применять кабели и провода с медными жилами…».

Так вот, мы вам настоятельно не рекомендуем экспериментировать и пробовать алюминий. Минусы его очевидны. Алюминиевые скрутки невозможно пропаять, так же очень трудно сварить, в итоге контакты в распределительных коробках могут со временем нарушиться. Алюминий очень хрупкий, два-три изгиба и провод отпал.

Будут постоянные проблемы с подключением его к розеткам, выключателем. Опять же если говорить о проводимой мощности, то медный провод с тем же сечением для алюминия 2,5 мм.кв. допускает длительный ток в 19А, а для меди в 25А. Здесь разница больше чем 1 КВт.

Так что еще раз повторимся — только медь! Далее мы и будем уже исходить из того, что сечение рассчитываем для медного провода, но в таблицах приведем значения и для алюминия. Мало ли что.

Расчет сечения кабеля по мощности и длине

Длина кабеля влияет на потерю напряжения. Таким образом, на конце проводника напряжение может уменьшиться и оказаться недостаточным для работы электроприбора. Для бытовых электросетей этими потерями можно пренебречь. Достаточно будет взять кабель на 10-15 см длиннее. Этот запас израсходуется на коммутацию и подключение. Если концы провода подсоединяются к щитку, то запасная длина должна быть еще больше, т. к. будут подключаться защитные автоматы.

При укладке кабеля на большие расстояния приходиться учитывать падение напряжения. Каждый проводник характеризуется электрическим сопротивлением. На данный параметр влияют:

1. Длина провода, единица измерения — м. При её увеличении растут потери.
2. Площадь поперечного сечения, измеряется в мм². При её увеличении падение напряжения уменьшается.
3. Удельное сопротивление материала (справочное значение). Показывает сопротивление провода, размеры которого 1 квадратный миллиметр на 1 метр.

Падение напряжения численно равняется произведению сопротивления и тока. Допустимо, чтобы указанная величина не превышала 5%. В противном случае надо брать кабель большего сечения. Алгоритм расчета сечения провода по максимальной мощности и длине:

1. В зависимости от мощности P, напряжения U и коэффициента cosф находим ток по формуле: I=P/(U*cosф). Для электросетей, которые используются в быту, cosф = 1. В промышленности cosф рассчитывают как отношение активной мощности к полной. Последняя состоит из активной и реактивной мощностей.
2. С помощью таблиц ПУЭ определяют сечение провода по току.
3. Рассчитываем сопротивление проводника по формуле: Rо=ρ*l/S, где ρ — удельное сопротивление материала, l — длина проводника, S — площадь поперечного сечения. Необходимо учесть ток факт, что ток идет по кабелю не только в одну сторону, но и обратно. Поэтому общее сопротивление: R = Rо*2.
4. Находим падение напряжения из соотношения: ΔU=I*R.
5. Определяем падение напряжения в процентах: ΔU/U. Если полученное значение превышает 5%, тогда выбираем из справочника ближайшее большее поперечное сечение проводника.

Материал проводников кабеля

Материал проводников определяет технико-экономические показатели кабельной линии.

Выберите материал проводников:

Суммарная мощность подключаемой нагрузки

Мощность нагрузки для кабеля определяется как сумма потребляемых мощностей всех электроприборов, подключаемых к этому кабелю.

Введите мощность нагрузки: кВт

Только для переменного тока

Коэффициент мощности cosφ определяет отношение активной энергии к полной. Для мощных потребителей значение указано в паспорте устройства. Для бытовых потребителей cosφ принимают равным 1.

Коэффициент мощности cosφ:

Способ прокладки кабеля

Способ прокладки определяет условия теплоотвода и влияет на максимальную допустимую нагрузку на кабель.

Выберите способ прокладки:

Количество нагруженных проводов в пучке

Для постоянного тока нагруженными считаются все провода, для переменного однофазного — фазный и нулевой, для переменного трехфазного — только фазные.

Выберите количество проводов:

Кабель с рассчитанным сечением не будет перегреваться при заданной нагрузке. Для окончательного выбора сечения кабеля необходимо проверить падение напряжения на токонесущих жилах кабельной линии.

Допустимое падение напряжения на нагрузке

Введите допустимое падение: %

Рассчитанное значение сечения кабеля является ориентировочным и не может использоваться в проектах систем электроснабжения без профессиональной оценки и обоснования в соответствии с нормативными документами!

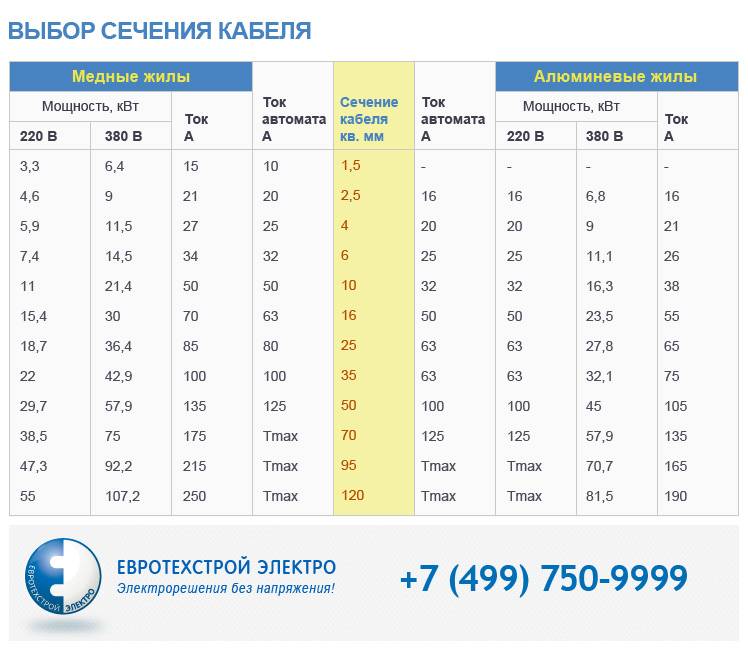

Таблица сечения кабеля по мощности и току

Сечение

Токопроводящие жилы

мм.кв.

1,5

2,5

4

6

10

16

25

35

50

70

95

120

Сечение

токопроводящие жилы

мм.кв.

ток, А

Мощность, кВт

Ток, А

Мощность, кВт

2,5

4

6

10

16

25

35

50

70

95

120

Для чего нужен расчет сечения?

Электрические кабели и провода – основа энергетической системы, если они подобраны неправильно, это сулит множество неприятностей

Делая ремонт в доме или квартире, а особенно при возведении новой конструкции, уделите должное внимание схеме проводки и выбору корректного сечения кабеля для питания мощности, которая в процессе эксплуатации может возрастать

Специалисты нашей компании при монтаже стабилизаторов напряжения и систем резервного электропитания сталкиваются с халатным отношением электриков и строителей к организации проводки в частных домах, в квартирах и на промышленных объектах. Плохая проводка может быть не только в тех помещениях, где длительное время не было капитального ремонта, а также когда дом проектировался одним владельцем под однофазную сеть, а новый владелец решил «завести» трехфазную сеть, но уже не имел возможности подключить нагрузку равномерно к каждой из фаз. Нередко провод сомнительного качества и недостаточного сечения встречается в тех случаях, когда строительный подрядчик решил сэкономить на стоимости провода, а также возможны любые другие ситуации, когда рекомендуется делать энергоаудит.

Современный набор бытовых приборов требует индивидуального подхода для расчета сечения кабеля, поэтому нашими инженерами был разработан этот онлайн калькулятор по расчету сечения кабеля по мощности и току. Проектируя свой дом или выбирая стабилизатор напряжения, вы всегда можете проверить, какое сечение кабеля требуется для этой задачи. Все что от вас требуется, это внести корректные значения соответствующие вашей ситуации.

Обращаем ваше внимание, что недостаточное сечение кабеля ведет к перегреванию провода, тем самым существенно повышая возможность возникновения короткого замыкания в электрической сети, выходу из строя подключенного оборудования и возникновению пожара. Качество силовых кабелей и корректность выбора их сечения гарантирует долгие годы службы и безопасность эксплуатации

Расчет сечения кабеля для постоянного тока

Данный калькулятор хорош также тем, что позволяет корректно рассчитать сечение кабеля для сетей постоянного тока. Это особенно актуально для систем резервного питания на основе мощных инверторов, где применяются аккумуляторы большой емкости, а разрядный постоянный ток может достигать 150 Ампер и более

В таких ситуациях учитывать сечение провода для постоянного тока крайне важно, поскольку при заряде аккумуляторов важна высокая точность напряжения, а при недостаточном сечении кабеля могут возникать ощутимые потери и, соответственно, аккумулятор будет получать недостаточный уровень напряжения заряда постоянного тока. Подобная ситуация может послужить ощутимым фактором сокращения срока службы батареи. Источник

Источник



Выбор сечения провода

При проектировочных работах любой сложности, будь то система электроснабжения крупного предприятия или замена электропроводки в квартире, в любом случае необходимо уметь выбирать сечения проводов и знать, как это правильно делается.

Выбор сечения провода зависит от множества факторов (нагрев, способ прокладки, температура окружающей среды, количество кабелей, расстояние между кабелями, экономическая плотность тока, условия короны), все они описаны в разделе 1.3 ПУЭ. Здесь же я хочу привести основные требования, которые могут пригодиться при проектировании именно квартирной электропроводки.

Для начала разберемся, в чём отличие провода от кабеля или шнура?

Ответ на этот вопрос дан в ГОСТ 15845-80.

Электрический кабель – это кабельное изделие, содержащее одну или более изолированных жил (проводников), заключенных в металлическую или неметаллическую оболочку, поверх которой в зависимости от условий прокладки и эксплуатации может иметься соответствующий защитный покров, в который может входить броня, и пригодное, в частности, для прокладки в земле и под водой.

Электрический провод – это кабельное изделие, содержащее одну или несколько скрученных проволок или одну или более изолированных жил, поверх которых в зависимости от условий прокладки и эксплуатации может иметься легкая неметаллическая оболочка, обмотка и (или) оплетка из волокнистых материалов или проволоки, и не предназначенное, как правило, для прокладки в земле.

Электрический шнур – это провод с изолированными жилами повышенной гибкости, служащий для соединения с подвижными устройствами.

Выбор сечения провода для квартирной проводки

В квартирах обычно используются провода с резиновой или пластмассовой изоляцией. Следует применять провода с медными жилами (ПУЭ п.7.1.34.). Соответственно все дальнейшие рекомендации будут даны для проводов с медными жилами.

Чем выше ток, тем сильнее нагревается проводник, вследствие нагрева проводника под воздействием сильных температур разрушается изоляция.

Из-за разрушения изоляции может возникнуть короткое замыкание, пожар или поражение человека электрическим током со смертельным исходом. Чтобы этого не происходило, температура жил при прохождении тока не должна превышать 65°C.

Соответственно для того чтобы выбрать сечение провода, необходимо рассчитать максимальный ток, который будет проходить по проводнику и на основании полученного значения выбрать из таблицы 1 подходящее сечение. Такой метод называют, методом выбора сечения провода по нагреву.

Формула которая поможет Вам определить силу тока того или иного потребителя:

где, I – сила тока, А; P – мощность, Вт; U – напряжение, обычно для бытовых потребителей равно 220, В.

Таблица 1. Выбор сечения проводов, шнуров и кабелей с резиновой и поливинилхлоридной изоляцией с медными жилами в зависимости от тока.

Сечение жилы провода, мм2	0,5	0,75	1	1,5	2	2,5	3	4	5	6	8	10	16
Открытая проводка, сила тока, А	11	15	17	23	26	30	34	41	46	50	62	80	100
Скрытая проводка сила тока, А	–	–	14	15	19	21	24	27	31	34	43	50	70

Для выбора сечения подбирают равное или ближайшее большее значение тока. Таблица верна для температуры окружающей среды равной 25°C. Если температура окружающей среды отличается от заданной, то вводится поправочный коэффициент для тока (см. таблицу 2).

Таблица 2. Поправочные коэффициенты на токи для кабелей в зависимости от температуры окружающей среды.

Температура окружающей среды, °С	-5		+5	+10	+15	+20	+25	+30	+35	+40	+45	+50
Поправочный коэффициент для тока	1,36	1,31	1,25	1,20	1,13	1,07	1,00	0,93	0,85	0,76	0,66	0,54

Согласно ПУЭ (таблица 7.1.1.) сечение провода от этажных до квартирных щитков и к расчетному счетчику должно быть не менее 2,5 мм2.

Сечение проводов от щитков и распределительных пунктов до светильников, штепсельных розеток и других электроприемников должно быть не менее 1,5 мм2.

В квартирной проводке сечение рабочего (N) и защитного (PE) заземления должно быть равно сечению фазного провода. Если PE проводник прокладывается отдельным проводом, то его сечение должно быть не менее 2,5 мм2 (согласно ПУЭ п.7.1.45.).

Автор Михаил Путилов, опубликовано 06.05.2013
