Проводка в квартире: монтаж, прокладка, разводка, подключение

Правила создания электропроводки в доме

Любые строительные работы регламентируются целым рядом правил и нормативов, описанных в ГОСТ и СНиП. Работы с электрической системой достаточно детально описаны в ПУЭ – в Правилах Устройства Электроустановок. Желая выполнить проводку в доме или квартире своими руками, обязательно нужно ознакомиться с этим документом.

Максимум внимания необходимо уделить правилам, затрагивающим вопросы прокладки электрической проводки, выбора и монтажа электрического оборудования. В ПУЭ указывается, что важные элементы электрической системы, такие как розетки, счетчики, распределительные коробки и выключатели необходимо монтировать так, чтобы к ним можно было без проблем получить доступ в любое время.

Выключатели рекомендуется размещать на высоте от 60 до 150 см от пола. Лучше их монтировать так, чтобы открытая дверь в комнату не препятствовала доступу к ним. То есть, если дверь открывается налево, то выключатель должен располагаться на стене справа. Провода к выключателям должны подводиться сверху.

Розетки лучше размещать на высоте 50-80 см от уровня пола. Совсем у пола точки электрического потребления располагать не следует, это не безопасно в случае подтопления жилого объекта. Розетки необходимо располагать на удалении не менее 50 см от кухонной плиты, радиаторов отопления, труб и различных заземленных элементов. Электрокабель к розеткам прокладывают по направлению снизу вверх.

Особое внимание следует уделить правилам, затрагивающим проблему прокладки электропроводки, выбора и монтажа электрического оборудования

В ПУЭ регламентируются и правила расчета необходимого количества розеток для помещений жилого объекта. Для жилых комнат требуется 1 розетка на каждые 6 м2 площади комнаты. Исключением выступает только кухня, в этом помещении допускается размещение почти любого требуемого количества розеток, точное их число определяется с учетом количества устанавливаемых в комнате бытовых устройств. В туалетах установка точек электрического потребления запрещена, а в ванных комнатах они должны иметь специальную защиту от влаги.

Прокладку кабелей можно выполнить открыто или скрыто. Вне зависимости от выбранного типа монтажа, размещать кабели можно только строго по горизонтали и вертикали. Повороты проводов должны проходить под прямым углом. Горизонтально расположенные провода должны быть установлены на расстоянии в 5-10 см от балок перекрытий и карнизов, на расстоянии более 15 см от потолка и не менее 20 см от пола. Вертикальные кабели располагают на расстоянии более 10 см от окон и дверных проемов. Между электрокабелями и газовыми трубами всегда должно быть более 40 см пустого пространства.

Провода не должны касаться металлических элементов и строительных конструкций. При установке нескольких кабелей параллельно должен оставаться промежуток более 3 см, и каждый провод должен располагаться в защитной гофре или коробе. Соединение и разводка проводов возможна только в распределительных коробках, все места соединения обязательно изолируют, причем соединять между собой медные и алюминиевые провода запрещено. Нулевые провода и заземление закрепляются на оборудовании специальными болтовыми соединениями.

Правила монтажа

Порядок ведения электротехнических работ регламентируется различными нормативными документами. Основным из них является ПУЭ. Документ содержит правила монтажа электропроводки, которые следует неукоснительно соблюдать. Из основных положений выделяют несколько:

  • Счетчик, распределительная коробка должны быть доступны для осмотра и ремонта.
  • Расположение выключателей выбирают так, чтобы дверь не мешала доступу. Поэтому их располагают со стороны, противоположной открыванию двери. Выключатели монтируют на уровне 0,6-1,5 м от поверхности пола.
  • Чтобы защитить розетки от действия влаги при затоплении, их располагают минимум на 0,5 м от пола. Нормами регламентировано их расположение относительно коммуникаций, приборов отопления, газовой или электроплиты ‑ минимум 0,5 м, от газовой трубы – 0,4 м.
  • Количество розеток рассчитывают исходя из площади помещения: 1 на 6 квадратных метров. Для кухни это число допускается увеличить, чтобы подключить необходимую бытовую технику. Туалет не оборудуют розетками, фурнитуру ванной комнаты подключают через трансформатор.
  • Монтаж скрытой электропроводки в помещении ведут только вертикально или горизонтально. Все элементы обязательно отображают на схеме электросети.
  • Нормы устанавливают минимальные расстояния между электросетями и строительными элементами: от пола – 0,15-0,2 м, потолка – 0,15 м, перекрытия – 0,05-0,1 м.

Прокладывая проводку, необходимо исключить ее соприкосновение с металлическими деталями строительной конструкции.

Если один канал предназначен для прокладки нескольких жил, ширина канала должна обеспечить расстояние между ними минимум 3 мм. Провода соединяют или разводят посредством соединительных коробок. Места контакта тщательно изолируют. Непосредственное соединение медного провода с алюминиевым запрещено. Нулевой провод и заземление крепят к прибору болтовым соединением.

Рекомендуется разделить потребителей на группы (например, освещение, розетки), предусмотреть на каждую отдельную линию подключения. Четкое соблюдение этих правил позволит выполнить электромонтаж в квартире быстро, надежно, безопасно.

Схема электропроводки

Советы по правильному объединению электроточек

Для создания эффективной разводки в квартире, необходимо распределить различные направления и объединить группы электроточек на этих направлениях.

Так, для прокладки электропроводки от электрического щита стоит выделить следующие линии:

  • освещения на жилые комнаты, кухню и коридор;
  • электроснабжения на жилые комнаты;
  • отдельного электроснабжения на кухню;
  • освещения и электроснабжения для ванной и туалета;
  • отдельную силовую линию для электроплиты и приборов потребляющих большую мощность.

На каждую группу необходимо будет установить специальное устройство защитного отключения, которое своевременно отключит конкретную линию, что убережет проводку и питающуюся от нее технику от повреждения.

При объединении электроточек обязательно стоит использовать распределительные коробки, так как они, прежде всего, являются одним из способов изоляции соединений.

Стоит отметить, что подключение электрического щитка к линиям электропередач в квартире следует обязательно доверить электрикам управляющих компаний, поскольку эти работы должны выполняться исключительно специалистами в соответствии с требованием законодательных документов.

Количество групп по комнатам

Куда и сколько нужно проводить кабельных трасс? Что касается жилых помещений (зал, спальня), то в них раньше протягивалось всего две линии.

На сегодняшний день практически нормой стало три:

розетки

освещение

плюс кондиционер или другая мощная техника

Если ваш ребенок занят просмотром мультиков, то остальные розетки в детской выключаются в распредщитке. При этом вы будете абсолютно спокойны, что любопытное дитё никуда не залезет.

Получается, что минимально в жилое помещение заводятся два кабеля:

освещение

розетки

В среднем три:

освещение

розетки

кондиционер

На детскую – четыре.

Что касается кухни, то здесь немного другая ситуация. Электропотребление на кухне самое большое во всей квартире.

Среди мощных и ответственных приборов, на которые идет отдельный кабель, особо выделяются:

стиральная машинка

бойлер

сушильная машина

посудомойка

СВЧ печь

варочная панель

холодильник

духовка

Также заводятся отдельные линии со щитка на каждый блок розеток над рабочей поверхностью. То есть, если на рабочей поверхности у вас 2-3 блока подрозетников, то на каждый из этих блоков должна идти отдельная группа.

Для чего это делается? На данный момент кухонные электроприборы весьма энергоемки и для того, чтобы при одновременном использовании хлебопечки с чайником и тостером не вышибало автомат и не грелись контакты, изначально и закладывается столько отдельных линий.

Благодаря этому, вы спокойно сможете использовать все нужные эл.приборы и не бояться, что где-то что-то сгорит или поплавится. Особенно это актуально в праздничные дни, когда готовка на кухне идет полным ходом.

Получается, что на кухню минимально нужно завести хотя бы 10 кабельных линий.

Сечение кабеля нужно выбирать исходя из следующих рекомендаций:

для маломощных приборов и освещения – медный кабель сечением 3*1,5мм2

для розеток и кондиционирования – 3*2,5мм2

духовка – 3*4мм2

эл.плита, варочная панель, проточный водонагреватель – 3*6мм2

Марка кабеля ВВГнГ-Ls или NYM.

Если просуммировать все вышеизложенные трассы, то получится что на двух, трехкомнатную квартиру в среднем заводится около 30 силовых линий.

Таковы реалии сегодняшнего дня.

Что касается слаботочки, то в каждую точку доступа, где будет интернет или телевизор, заводятся две витые пары кабеля UTP или FTP.

Плюс не забывайте про экранированный телевизионный кабель.

Его также можно завести как напрямую, так и предусмотреть отдельную телевизионную розетку. Благодаря ей, видеотехника у вас не будет привязана к какому-то одному месту.

Штробление

Перед тем как начать штробить, очень желательно чтобы стены и потолки были отштукатурены выравнивающим слоем штукатурки. Во-первых, у Вас не возникнет дальнейших проблем с завершающим монтажом розеток, так как все подрозетнички будут заподлицо со стеной, а не утоплены в ней (что бывает когда их устанавливают раньше, чем штукатурят стены). И во-вторых, штробление будет происходить гораздо быстрее, так как в некоторых местах не нужно будет пилить монолит.

Заранее проверьте места где будете штробить, чтобы не задеть коммуникации, — старую проводку и сантехнические трубы. Если не можете определить где идет старая проводка, вызовите электрика, или просто отключите ее в щите (если собираетесь менять её всю). Для удобства работы — сделайте себе временную переноску (удлинитель).

Отверстие под подрозетники штробятся на полную глубину коронки. Чтобы быстрее проштробить отверстие в бетоне, наметьте коронкой окружность, после чего любым буром, длиною не менее глубины коронки, просверлите максимально возможное количество отверстий по окружности. После чего штробление коронкой пойдет заметно быстрее, можно сказать – как по маслу пойдет. При попадании на арматуру, лучше всего использовать другую коронку, в крайнем случае, можно сбить ей лопаткой. Лучше использовать перфоратор помощьнее (не забываем про соседей и полицию).

Этап 4 – Прокладываем новую проводку

Теперь самое главное – нужно самостоятельно заменить электропроводку в квартире на новую, более надежную.

Мы не будем подробно останавливаться на данном этапе, т.к. подробно монтаж электропроводки в квартире мы рассматривали в соответствующей статье.

Когда замена квартирной проводки будет завершена, обязательно необходимо сфотографировать разводку кабеля по стенам. Делается это для того, чтобы при возникновении проблем, можно было запросто найти поврежденный участок по фото.

Замазывать штробы раствором не торопитесь, делать это нужно после того, как вся проводка будет проверена на работоспособность.

На видео ниже наглядно демонстрируется пример новой проводки в квартире, после замены:

Готовая электропроводка

4

Начало работы – проект электропотребления обязателен

Мало найдется людей, желающих заняться черчением схемы электроснабжения, а затем на ее основе – плана. Именно этот документ требуется утвердить в энергослужбе. Он упростит выполнение работ и пригодится со временем, когда возникнет необходимость что-то исправить при поломке. Именно поэтому рекомендуется один образец схемы оставить у себя.

Если нет желания обращаться к специалистам, ведь услуга стоит денег, можно составить схему и на ее основе проект самостоятельно. Ничего особо сложного в этом нет, если имеется понятие об электрическом токе и последствиях неправильного обращения. Для составления документа применяются условные обозначения, которые приводятся на схеме внизу.

Приступая к работе, чертим план квартиры. Для удобства можно использовать тетрадный листок в клеточку, придерживаться масштаба обязательно. Отмечаем места установки выключателей и розеток, придерживаясь правил, о которых рассказано выше. Привязку розеток осуществляем к бытовым приборам, помечая места установки рядом с ними, чтобы потом не использовать удлинители. После этого можно приступать к разметке разводки.

Выбираем один из вариантов, самый оптимальный из которых – смешанный, позволяющий сэкономить материал и добиться высокой эффективности. Все подключаемые устройства разбиваем на несколько групп, имеющих свою специфику:

освещение в жилых комнатах, кухне, коридоре;освещение с электроснабжением в санузле;розетки в жилых комнатах и коридоре;отдельно – на кухне;электроснабжение электрической плиты.

Возможны и другие варианты разделения на группы. Это не прихоть, а путь уменьшения количества материалов и упрощения схемы. Каждую из групп подключаем через автомат, который работает только на нее. Это позволит легко выполнять ремонт, не отключая электричество полностью по всей квартире. При нагрузке приборами одного кабеля он должен выдерживать очень большой ток, особенно при одновременном включении всех потребителей.

Для повышения безопасности вместо выключателей-автоматов используем УЗО, применение которого особо рекомендуется на кухне и в санузле.

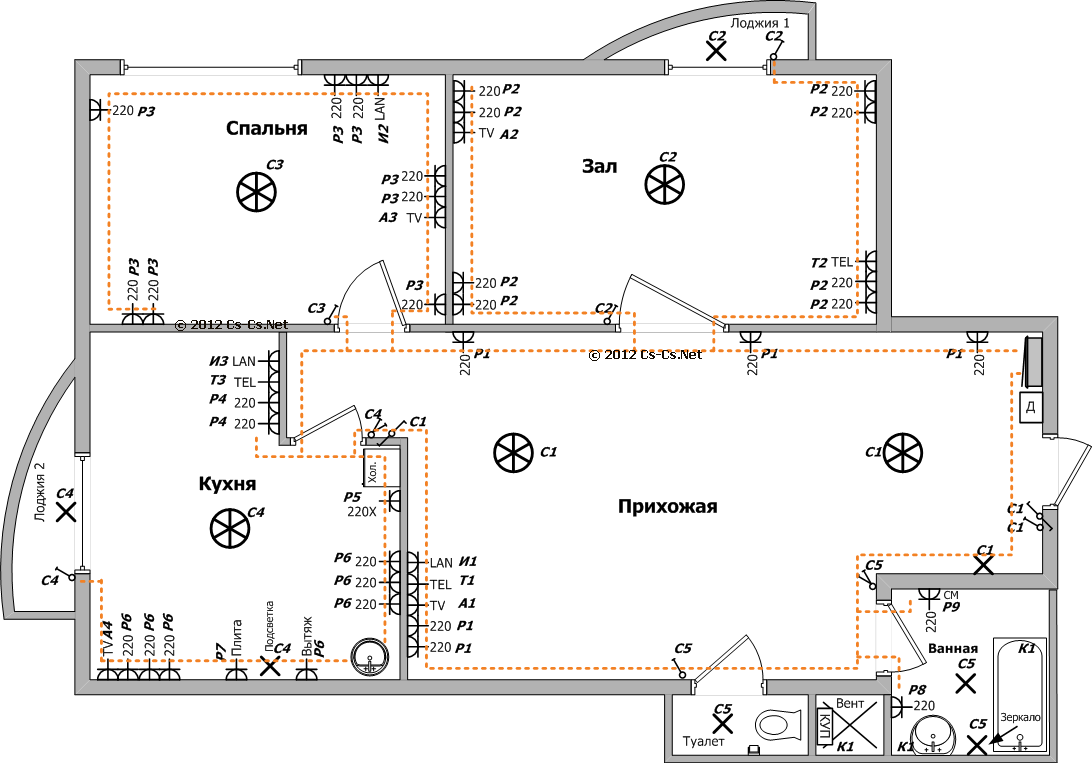

Применяя условные обозначения, на точном плане квартиры наносим места расположения всех потребителей, оборудования, соединяем линиями, которые обозначают кабель. Чтобы облегчить работу, используем разные цвета, обозначая силовую проводку, кабели для освещения и заземления.

Необходимые материалы

Теперь на основании всей проделанной работы вы можете определить количество материалов, которые вам понадобятся, чтобы поменять проводку в доме. Посчитайте, сколько вы наметили распределительных коробок, розеток и выключателей. Если проводка будет скрытого типа, то под каждый коммутационный аппарат вам ещё понадобится подрозетник. Количество нужного провода померяйте по нарисованным трассам прокладки при помощи рулетки. Обязательно берите его с запасом на разделку в местах соединений (6-10 % от общей длины).

Для выполнения проводки своими руками выбирайте трёхжильный провод или кабель медного исполнения. На осветительную сеть достаточно будет сечения 1,5 мм2, для розеточных групп – 2,5 мм2, для мощных электрических потребителей – 4 мм2.

Советуем приобретать качественный немецкий проводник с маркировкой NYM, с поливинилхлоридной изоляцией. Из отечественной кабельной продукции наибольшим спросом пользуется проводник марки ВВГ. Также для прокладки проводников понадобится гофрированная труба, а в случае открытого типа проводки кабель-каналы. Гофру лучше покупайте металлическую, так как в случае аварийной ситуации поливинилхлорид может разлагаться и выделять ядовитые вещества.

Выбор кабеля и автоматов на видео:

Обязательно надо защищать домашнюю электрическую сеть от перегрузов, коротких замыканий и токовых утечек, поэтому без автоматики не обойтись. Нужно будет установить УЗО и автоматические выключатели (либо совмещённые варианты – дифференциальные автоматы). Они выбираются по номинальному току в зависимости от нагрузки, которая будет присутствовать на защищаемой линии. Приведём вам пример, какие автоматы приблизительно понадобятся для обычной трёхкомнатной квартиры:

  • общий вводной автомат – на 40 А;
  • для розеточной группы – на 25 А;
  • для освещения – на 16 А;
  • для мощных потребителей – на 32 А.

При выборе автоматов отдайте предпочтение лидерам на рынке электротехнической продукции – фирмам «Legrand» и «АВВ».

Распределительные коробки бывают двух типов и отличаются они друг от друга только по конструктивному исполнению.

Высверлить для такой коробки круглое отверстие в стене значительно проще, чем долбить квадратную или прямоугольную нишу.

Розетки обязательно выбирайте с заземлением. Если в доме есть маленькие дети, то понадобятся специальные устройства с защитными шторками (чтобы ребёнок не мог поковырять внутри посторонними предметами)

Особое внимание уделите номинальному току, на который рассчитан коммутационный аппарат, иначе при подключении мощных потребителей могут возникнуть проблемы

Какую использовать схему электропроводки в доме

Бытовые электроприборы рассчитаны на 220 V однофазной сети с дополнительным защитным заземлением. Сечение проводов в доме зависит от мощности используемых приборов и их количества. Всю электропроводку любой квартиры можно разбить на группы:

— группа розеток в комнатах — для 1, 2 х комнат и далее, — освещение первой половины квартиры и второй ее части, — группа с самой большой нагрузкой — это стиральная машина, посудомоечная машина, электропечь и кондиционер, — группа розеток кухни для микроволновки, холодильника, кухонной техники, — группа электропроводки для джакузи, душевой кабины, теплых полов.

Схемы монтажа электропроводки в частном доме

Составляя схему электропроводки в квартире, важно предвидеть удобное расположение выключателей, розеток. Так же важно учитывать заземление электрических приборов, сечение проводников, правильную установку автоматов, УЗО

Важным моментом при создании схемы электропроводки в доме является выравнивание потенциалов на трубах водоснабжения, ванной и канализации (если они металлические). При этом нужно отдельным медным многожильным проводом соединить шину заземления и стальные трубы водоснабжения, металлической ванной и трубой канализации (если она металлическая).

Квартирный или домовой распределительный щит это есть металлический шкаф с вводным автоматическим выключателем с рядом автоматов, необходимых для разных групп разделения нагрузки по дому. K вводному автомату подходит кабель ВВГ 5 на 16. Этот кабель имеет 5 жил из них 3 фазных L1, L2, и L3, нулевой провод и жила заземления PE. В квартирном щитке нулевой провод и жила заземления PE крепятся на одной медной шине болтовым соединением.

С выхода вводного автомата ставят перемычки с каждой фазы на однофазный групповой автомат. Если имеется пять групп, то распределяют нагрузку на эти группы автоматов равномерно. Далее фазный провод с группового розеточного автомата (нижняя клемма автомата) идет на розетки, а нулевой провод и провод заземления с медной шины заземления распределительного шкафа.

Точно распределяются нагрузки по всем другим группам в однофазной сети. Перемычки проводят от нижней клеммы однофазного автомата ввода и соединяют с верхними клеммами всех групповых автоматов. Кабель или провод на нагрузку снимается с нижних крем групповых автоматических выключателей.

Схема проекта электропроводки в доме

В  квартирный распределительный щит устанавливают устройства защитного отключения УЗО, в цепь каждого группового автомата. Когда электрическая схема щита составлена, можно расчитать метраж кабеля и провода, число розеток, выключателей, автоматических выключателей и размера распределительного щита. Высоту розеток, выключателей подбираете под себя, с учетом удобства.

Европейский стандарт предусматривает установка розеток на уровне 30 см от плинтуса, выключателей на 90 сантиметров. Розетки на кухне лучше установить над рабочей поверхностью стола. И также, можно выбрать место расположения розеток для письменного стола. Для некоторых электроприборов (электроплита, вытяжка, кондиционер) розетка не нужна, питание для них можно взять с автомата, напрямую из шкафа.

Область применения кабель-канала

Зачем нужен кабель-канал

Кабель-каналы применяют для маскировки электрических проводов. Обычно их используют после завершения ремонта. Кроме маскировочного действия каналы дают возможность свободного доступа к электрическим сетям. Кабель-каналы в основном изготавливаются из самозатухающего ПВХ и рассчитаны на долгое время эксплуатации. Канал представляет собой продолговатый прямоугольный ограничитель с крышкой на защелках. В этот ограничитель помещают провода и закрывают их сверху. Жесткая конструкция позволяет крепить каналы на любых поверхностях. Провода защищены от пыли и грязи благодаря крышке.Все кабель-каналы не проводят электричество, они прочные, гибкие и устойчивые к химическому воздействию окружающей среды. Область применения кабель-канала широка. В зависимости от задачи используются разные виды кабель-каналов. По назначению выделяют следующие каналы:

  1. Модульный кабель-канал. Конструкция имеет большое сечение, предназначена для розеток.
  2. Магистральный кабель-канал. Конструкция также выполнена в большом сечении, так как предназначена для прокладывания проводов на большие расстояния.
  3. Электротехнический кабель-канал. Имеет небольшое сечение для направления малого количества проводов.
  4. Напольный кабель-канал. Данный тип предназначен для проведения проводов вдоль пола.
  5. Плинтусный кабель-канал. Для проведения проводов вдоль стыка стены и пола используют плинтусный тип кабель-канала. Внешне выглядит как плинтус, отлично прячет все провода.

Помимо области применения кабель-каналы различают по изготавливаемым материалам:

  1. Металлический кабель-канал. Данный канал подходит как для внутренних, так и для наружных работ. От других отличается большим цветовым спектром, который дает возможность выбрать цвет под любой интерьер. Металлические каналы оцинкованы, тем самым защищены от коррозийных процессов.
  2. Пластиковый кабель-канал. Отличается своей дешевизной, поэтому пользуется спросом среди большинства электриков. Канал из пластика гибкий и долговечный. Также выпускается в больших количествах цветов, чаще всего встречается в белом цвете.

Плюсы и минусы кабель-канала

Из преимуществ кабель-канала можно отметить его диэлектрическую способность, устойчивость к возгоранию, прочность и гибкость. Каналы изготавливаются из химически устойчивых ПВХ-компонентов. Обеспечивает электрическим сетям мобильность. Невысокая стоимость комплектующих и организации монтажа тоже являются плюсами. Также к плюсам можно отнести легкий доступ к кабелю, обеспечение дополнительной защиты к электропроводнику. Из недостатков кабель-канала выделяют необходимость дополнительного пространства для канала. Например, при размещении проводов за комодом, не получится поместить комод вплотную к стене. Также кабель-канал подходит не к каждому типу интерьера.

Полезные рекомендации

При составлении схемы необходимо учитывать расположение главных элементов, включая распределительные щитки, розетки, выключатели

Выбирая провода, нужно обращать внимание на их разновидность

Использование натяжных потолков в любых домах позволяет избежать множества проблем: не нужно заниматься выравниванием поверхностей, сохраняется красивый внешний вид и дизайн, легко проводить обслуживание электропроводки и устранять возникшие аварийные ситуации.

Сеть в жилом помещении желательно разделить на несколько групп, каждая из которых будет соответствовать количеству комнат. Кухонную линию выделяют обособленно, дополнительно разделяя на осветительные и питающие ветви. При устройстве охранной, противопожарной системы отводят отдельную ветвь, которая будет функционировать вне зависимости от остальных приборов и точек освещения.

Электропроводку в доме можно коммутировать методом:

  • Спайки. Для внутренних работ не применяется, так как процесс довольно долгий и затратный.
  • Скручивания. Самый доступный и простой способ соединения кабелей, изготовленных из одинаковых материалов. Нельзя скручивать медные и алюминиевые жилы, так как в месте соединения произойдет перегрев.

Также можно прибегнуть к соединению с помощью клеммных колодок. Они бывают разных видов и форм, что значительно упрощает монтажные работы.

Помещения с повышенной влажностью

К электропроводке в санузлах предъявляются повышенные требования. Близкорасположенные источники влаги – это высокий риск. Чтобы электросеть оказалась максимально безопасной, при составлении схемы установке разводки, обязательно учитывают следующие моменты:

  • распределительный щит ставят за пределами санузла;
  • для каждого прибора, который устанавливается в ванной комнате (например, стиральная машина, бойлер) выделяют отдельную розетку;
  • вне зависимости от площади помещения, включатель монтируют за пределами санузла – около входной двери.

Составление схемы до монтажа

Сначала нужно рассчитать количество светильников и выключателей, к ним и розеток. Далее определите, где будут установлены мощные электроприборы, такие как бойлер, котёл, электроплита. Это позволит вам рассчитать длину кабеля и составить схему электрощита на даче.

Стоит отметить, что все электроустановки (объекты) построенные и реконструированные после 2003 года должны иметь заземление (указано в ряде пунктов, например, 1.1.1., 1.7.102-103., 7.1.13., глава 1.7., ГОСТ Р 50571.3-94 и т.д.). Это значит, что, если вы строите дачу сейчас – нужно составлять схему проводки с заземлением. Если же у вас старая дача и вы просто делаете ремонт – допустимо оставить схему без заземления, чего мы не рекомендуем.

Чтобы электропроводка была правильной и служила долго нужно не только правильно её проложить, но и правильно подобрать сечения жил и номиналы автоматов. Возникает вопрос: как подобрать сечение кабеля для дачи и собрать электрощит своими руками?

Нужно подобрать кабель под мощность нагрузки. Одно из распространённых правил: использовать провода и кабели сечением 2.5 кв. мм для розеток, а для освещения – 1.5 кв. мм. Для точного расчета воспользуйтесь калькулятором на нашем сайте https://samelectrik.ru/raschet-secheniya-kabelya-2.html. На освещение хватит автомата на 10А, а на розетки – 16А. Если говорить про УЗО, то его номинал ставят выше, чем автомата. Допустим автомат стоит на 16А, значит УЗО ставят на 25А. По току утечки УЗО выбирают в зависимости от назначения: для ванной лучше поставить на 10 мА, для защиты всей «мокрой группы» на 30 мА.

Теперь ознакомьтесь с подборкой типовых схем электрощитов для дач:

Схема простого щитка без заземления с однофазным вводом 220В:

Схема ввода 1 фазы с заземлением:

Схема с трёхфазным вводом 380/220В и заземлением:
