Диагностика неполадок: замена подшипника в стиральной машине, можно ли провести работу самому

Сколько стоит замена подшипника в стиральной машине: средняя стоимость по России

Цена работ по замене подшипника в стиральной машине зависит от двух основных факторов – региона и стоимости агрегата. В среднем стоимость колеблется от 700 руб. до 5000 руб. (стоимость указана по состоянию на апрель 2018 года). Многие фирмы по ремонту предлагают бесплатный выезд мастера на дом, однако, следует внимательно изучить отзывы о мастерах компании. Ведь недобросовестные мастера могут найти множество несуществующих поломок, ремонт которых придётся оплачивать. А это удар по семейному бюджету. Отсюда вывод, что ответ на вопрос, сколько стоит замена подшипника стиральной машинке, зависит от внимательности хозяина. Именно по этой причине редакция Seti.guru советует внимательно изучить представленную сегодня информацию, даже если не планируется самостоятельный ремонт.

Всегда лучше выполнить работу своими руками, чем довериться чужому человеку

Как снять и заменить подшипник с барабана стиральной машины с фронтальной загрузкой

В этом случае прежде всего подготовим инструменты. Процесс этот более трудоёмкий, так как придется вынимать барабан. Рассмотрим весь процесс на примере работы с автоматической стиральной машины марки Samsung, модель – s-1052. Мы специально взяли стандартную модель, чтобы на примере работы с ней показать принцип замены подшипников, который подойдёт для аналогичной работы со многими другими бытовыми приборами этого типа.

Далее следуем следующей инструкции.

Иллюстрация
Описание действия

Важный момент: пред тем, как приступить к любым работам по сборке и разборке вашей стиральной машины, уточните ее сервисную модель и приобретите нужный сменный набор подшипников. Данные можно посмотреть на задней панели, вот тут.

Особенность нашей модели в том, что у нее задняя стенка глухая и нам придётся все работы выполнять с её лицевой стороны. Но не переживайте, это достаточно просо. И мы покажем все этапы подробно.

Демонтируем верхнюю крышку и порошкоприёмник

Перед тем как заниматься этой работой, важно отсоединить все элементы и клеммы.

Аккуратно снимаем панель, предварительно открутив все фиксирующие саморезы
Обратите внимание: верхняя часть панели крепится на защёлки – не повредите их при демонтаже.

Запомните или сфотографируйте изначальное положение фишек и клемм, если они похожи – пометьте нужные провода изолентой определённого цвета, чтобы при сборке не допустить ошибок.

Таким образом мы освободили переднюю панель для работы.

Начинаем работы с освобождения нижней панели, которую обычно используют для очистки фильтров. Освобождаем переднюю панель от саморезов.

Вынимаем бак, снимаем ремешок
Далее проводится демонтаж мотора и амортизаторов, так как они не дадут разобрать бак пополам.

Снимаем шкив, освобождая подход к сальнику с подшипниками

Для разбора лучше использовать накидной ключ на 17 для того, чтобы открутить шкив.

Вот в таком плачевном состоянии находится наш сальник. Теперь необходимо добраться до подшипников.

Прежде, чем продолжать работу, обратите внимание на состояние самого вала. Если подшипник подклинивает очень часто, выработка вала бывает достаточно сильной.

Далее освобождаем сальник от подшипника, меняем их, промазываем сальник смазкой. В этом случае работа проводится аналогичная той, которую мы описывали выше.

Далее все этапы проводятся в обратном порядке.

Статья по теме:

Как поменять подшипник в стиральной машине «LG»

Подготовив все необходимые инструменты, расходные материалы и новые шарикоподшипники для установки, необходимо ознакомиться с инструкцией и приступить к разборке машинки в заданной последовательности, чтобы добраться до барабана.

Снимается и демонтируется:

  • верхняя крышка, сзади выкручивается 3 винта, и лоток для моющих средств;
  • электронная панель, зафиксированная на защелках, с отсоединением всех проводов;
  • манжета из резины, фиксирующая пружина, одновременно проверяется работоспособность и сохранность всех деталей;
  • нижняя панель, предварительно вывернуть винт рядом с фильтром, и передняя с загрузочной крышкой;
  • боковой и верхний грузы;
  • резервуар для стирального средства, вытащить патрубки;
  • задняя крышка, убрать приводной ремень, отключить ТЭНы;
  • амортизаторы и пружины, затем извлечь бак и электродвигатель;
  • в зависимости от модификации и года выпуска, чтобы добраться до п/ш выкручивается винт шкива или разбирается барабан;
  • посредством съемника или подручных инструментов изымаются старые шарикоподшипники, проводится очистка, ревизия и установка новых деталей.

Сборку выполняют в обратной последовательности.

Замена подшипников

Снимаем приводной ремень, откручиваем электродвигатель и раскручиваем бак. Он по периметру скручен болтами. Раскрутив их можно снять одну половину бака. Далее необходимо отсоединить шкив. В некоторых стиральных машинах он прикручен обычным болтом, в других потребуется головка звездочка или шестигранник. Если под рукой такого инструмента нет, то возьмите разводной ключ, зафиксируйте шкив и откручивайте болт крепления.

Как только будет доступен вал, можно начинать сбивать старые подшипники. Для удобства лучше взять металлический стержень

Сняв подшипники, обратите внимание на состояние вала. Если вал в хорошем состоянии, то смажьте его и вставляйте новые подшипники

С помощью шайбы забиваем новый подшипник до упора

Далее собираем стиральную машину в обратном порядке. Хорошо, если перед началом работы вы вооружитесь фотоаппаратом и сделаете снимки всего процесса, тогда будет гораздо проще собрать все быстро и правильно. Сразу стирать не стоит, необходимо провести пробный запуск просто с водой, чтобы отмыть барабан после ремонта. Если тестовая стирка прошла успешно, то можно без опасений пользоваться стиральным агрегатом.

Как было сказано выше, процесс замены подшипников у машин различных производителей немного отличается. Для вашего удобства приводим алгоритмы для наиболее популярных марок: Ariston, Indesit, Samsung и LG.

Меняем подшипник

Чтобы поменять подшипники, необходимо разобрать бак. Для облегчения работы с ним, лучше снять противовесы. Откручиваем сквозные крепления и снимаем передний, расположенный вокруг манжеты.


Крепления противовеса

Сдёргиваем резину. Она прижимается к корпусу круглым хомутом, в виде пружины.


Бак без противовеса и манжеты. На полу видна пружина.

Снимаем шкив с помощью торцевой головки на 17 мм.

Я использую для этого металлическую трубку для создания необходимой потуги. Дело в том, что на резьбу нанесён специальный фиксатор — для предотвращения раскручивания при вращении. И напряжение необходимо применить для того, чтобы сдвинуть болт с фиксатора. После этого он будет отвинчиваться легко.


Рычаг для снятия шкива

Снимаем небольшой противовес под шкивом.

Отвёртываем по кругу болты, которые скрепляют две половинки бака. Понадобиться удлинитель для торцевого ключа.


Откручивание скрепляющих болтов.

Разъединяем две половинки бака и вытаскиваем барабан. Иногда он легко не выходит. Тогда необходимо ударить по валу молотком — столько раз, сколько понадобится.


Втулка под подшипники и сальник.

Очищаем место посадки изнутри бака и снимаем сальник. Для этого используем крепкую отвёртку или зубило. Часто приходится применять молоток.


Старый сальник, очищенный от грязи.

Затем вытаскиваем металлическое стопорное кольцо. Оно находится под сальником, в специальной канавке и фиксирует положение подшипника. Лучше использовать для этого круглогубцы с узкими кончиками и шлицевую отвёртку. Требуется определённая сноровка при снятии.


Стопорное кольцо.

Выбиваем подшипник. Я использую для этого зубило. Очень удобно. Есть широкая площадка, с одной стороны, и узкая с другой. Демонтируем вначале внешний. Молоток применяем средний.

Мнение эксперта

Работаю в сфере ремонта бытовой техники. Большой опыт в восстановлении стиральных и посудомоечных машин.

Задать вопрос

Примечание! Более грамотно использовать для съёма и монтажа подшипников специальные съёмники. Это профессиональный инструмент. Стоит — от 5000 руб.

Поскольку подшипник сдвоенный, то это может занять время, минут 15—20 примерно. Зубило необходимо перемещать либо по кругу, либо крест-накрест. Это нужно для того, чтобы подшипник не перекашивало во втулке и он равномерно выходил.

Это довольно шумная процедура, поэтому её можно перенести на улицу. В качестве подкладки, я обычно использую противовесы, т. к. они всегда под рукой.


Ремкомплект.

Приступаем к установке. В новом подшипнике внутри находится пластиковая втулка. Не снимайте до посадки изделия. Она сама легко выйдет, после того как вы будете ставить барабан на место.


Пластиковая втулка в подшипнике.

Мнение эксперта

При посадке удары наносим только по внешнему диаметру подшипника!

Сначала используем широкую часть зубила. Когда корпус осядет, то узкую. Обязательно наносить удары по разным сторонам. Лучше использовать технику «крест-накрест», постепенно перемещаясь по кругу.


Посадка с помощью зубила.

После того как подшипник встал на своё место, обязательно ставим обратно металлический хомут. Он должен расположиться в углублении.


Смонтированный подшипник со стопорным кольцом

Потом ставим сальник. Как правило, его приходится забивать молотком через дощечку. А также, для этого можно применять старый. Для надёжности рекомендуется использовать клей момент для соединения с корпусом

Особенно это важно, если сальник встал на своё место очень свободно. Например, вы его поставили руками слегка нажимая

Наносим специальную смазку подшипников стиральных машин. Накладываем её на внутреннюю юбку сальника, полностью заполняя пространство.

Если вы не можете найти нужное средство, то можно использовать «Циатим 221». Некоторые мастера применяют «Литол 24».

В принципе изделие должно удовлетворять следующим требованиям:

  1. Рабочая температура не ниже 150°.
  2. Водостойкость.
  3. Хорошая пластичность.

Но всё-таки лучше всего использовать специальные материалы для сальников стиральных машин.

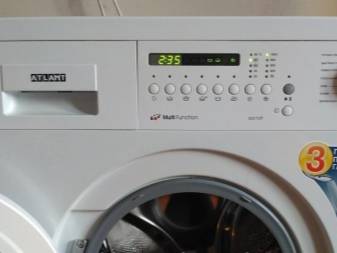

Особенности конструкций стиральных машин ATLANT

Современные стиральные агрегаты ATLANT оснащены 2 видами дисплеев, а именно, сегментным или ЖК-вариантами. Самым простым сегментным дисплеем комплектуются следующие модели стиральных устройств:

  • СМА 35М102;
  • СМА 45Н82;
  • СМА 45У102;
  • СМА 50С82;
  • СМА 50С102.

Такой функциональный элемент имеет несколько режимов оповещения. Попеременно он может показывать уровень нагрева воды, скорость вращения барабана при отжимании, время до конца стирки и выполняемую операцию на данный момент. Дополнительные параметры стирки регулируются кнопками с индикацией, они тоже выводятся на экран. Стиральные устройства описываемого производителя с сегментным экраном имеют разницу в скорости работы барабана при отжимании белья, которая составляет 800-1000 оборотов в минуту.

ЖК-монитором оснащено 2 модели:

  • СМА 45У124;
  • СМА 50С124.

На таком экране отображается вся необходимая информация, а именно:

  • температура воды;
  • количество оборотов при отжиме;
  • работа дополнительных параметров;
  • время до конца стирки;
  • режим работы на данный момент.

В настройках можно выбрать один из представленных языков (русский, английский, немецкий или украинский). Необходимые параметры стирки выставляются при помощи поворотной ручки. Рядом с ней присутствуют кнопки, применяемые для включения и выключения машинки, сохранения выставленных параметров или изменения уже существующих настроек. Одним из полезных дополнений к машинкам с ЖК-монитором является наличие водного наливного шланга с защитой от протечек. Если происходит утечка воды, то стирка прекращается. Для жителей многоквартирных домов это нужное дополнение.

Модели с ЖК-монитором отличаются большей скоростью работы барабана при отжиме, тахометр настроен на частоту 1200 оборотов в минуту. Глубина машинки достигает 400 и 493 мм. При этом максимальная загрузка белья составляет 4.5 и 5 кг. В устройстве описываемых стиральных машин применяются разработки, позволяющие добиться от стирки и отжима максимально возможных результатов. Электрическое оборудование продукции фирмы ATLANT способно работать без перебоев при скачках напряжения в пределах от 170 до 255 В.

Некоторые подробности замены подшипника в стиральной машине «Атлант»

Белорусские машинки занимают достойное место среди бюджетных моделей, отличаясь достаточно высокой степенью надежности. Основной возникающей проблемой является периодическая необходимость замены подшипников из-за износа. Главные признаки, свидетельствующие о необходимости ремонта — возникающий характерный гул при включении отжима, вибрация и другие посторонние звуки. Убедиться в необходимости обслуживания можно приоткрыв загрузочную дверцу и покачать барабан, а затем провернуть. При наличии люфта и неоднородности вращения необходимо извлечь изношенные п/ш и заменить. В противном случае может потребоваться более дорогой ремонт.

Заказать требуемые элементы можно по модификации агрегата в интернете или у поставщика. Подходят также корейские детали, которые более износоустойчивые.

Как и при ремонте других машин с фронтальной загрузкой, необходима полная разборка, чтобы достать бак. Следует отключить все сети, шланги, выкрутить фильтр и слить остатки воды, установить технику на ровную площадку. Затем последовательно отсоединить панели, крышки, электропроводку, вытащить лоток для моющих средств, двигатель и грузы. Чтобы открутить шкив можно воспользоваться деревянным бруском для заклинивания.

Вытащив бак, необходимо его уложить на пол, выкрутить саморезы и разделить на две половинки, извлечь барабан и приступить к замене п/ш и сальника. В этой модификации один элемент, расположенный в отверстии бака.

Выбивается деталь достаточно легко, планомерным постукиванием долотом по контуру внешней обоймы. После демонтажа, следует тщательно зачистить посадочное отверстие, проверить сохранность и работоспособность других элементов. Возможно потребуется замена приводного ремня.

Сколько установлено подшипников в стиральной машине, где они располагаются

В стандартных автоматизированных моделях традиционно устанавливается верхний и нижний п/ш, которые располагаются в задней части барабана, обеспечивая бесшумное и возвратно-поступательное движение вала, надежно фиксируя его в посадочных местах. За работоспособностью этого узла надо следить особенно внимательно, во избежание финансовых издержек.

Возникающий люфт, который является следствием неправильной эксплуатации, чрезмерной загрузки и пр., может привести к протечкам, разбаллансированию всего агрегата.

В зависимости от производителя и модификации машинки, срок службы элементов и плановой замены разнится, надлежит внимательно ознакомиться с рекомендациями по обслуживанию или получить консультацию у специалистов.

Ремонт своими руками

Итак, вы подготовили все необходимое, приступайте к работе.

Снимите верхнюю крышку стиральной машины Бош

Возьмите крестовую или шестигранную отвертку, выкрутите сзади машины два винта. Теперь сдвиньте крышку вперед и поднимите вверх. Будьте осторожны, края панели могут быть острыми. Отставьте ее в сторону.

Отсоедините панель управления

Перейдя к передней части, вытащите лоток-дозатор для порошка. Нажав на защелку в центре, потяните его на себя и достаньте из корпуса.

Далее выкрутите расположенные за лотком болты, а также болты с другой стороны панели. Аккуратно разожмите пластиковые защелки (можно поддеть плоской отверткой), отсоедините панель. Чтобы ее полностью убрать, понадобится отсоединить разъемы проводов — лучше их заранее сфотографировать. Но проще повесить панель сбоку, на сервисный крючок.

Снимите нижнюю крышку. Она расположена внизу передней панели. Для этого достаточно разжать защелки. Отложите ее в сторону.

Демонтируйте переднюю панель машинки Бош

В первую очередь откройте дверцу люка. Перед тем, как разобрать дверцу стиральной машины Bosch, снимите ее с петель, выкрутив винты крепления. Сделать это нужно, чтобы не повредить стекло люка.

Отогните манжету люка и, поддевая отверткой хомут, сдерните его с места. Уплотнительную резину заправьте внутрь барабана.

Выкрутите болты, фиксирующие замок дверцы. Заведите руку за корпус и достаньте УБЛ. Отсоедините от него все провода и отложите замок.

Выкрутив саморезы по периметру передней панели, аккуратно снимите ее и уберите в сторону.

Отсоедините заднюю панель и займитесь противовесами

Отверткой открутите болты по периметру крышки, снимите ее. За панелью вы сразу увидите внутренние узлы стиральной машины Бош.

Открутите саморезы верхней планки, которая соединяет две части корпуса. Взяв ключ на 14 мм, выкрутите болты и снимите верхний противовес. То же самое проделайте с противовесами, которые расположены вокруг люка.

Уберите детали в верхней части

Как дальше разобрать стиральную машинку Бош? Чтобы достать бак, нужно максимально освободить место, а также отсоединить все прикрепленные к нему детали.

  • Чтобы убрать кювету лотка-дозатора, отсоедините ведущий к нему патрубок. Если на нем есть хомут, разожмите его плоскогубцами. Также уберите патрубок входного клапана.
  • Теперь отсоедините прессостат и помехоподавляющий фильтр. Чтобы это сделать, отсоедините от деталей проводку, выкрутите болты крепления. От прессостата уберите трубку. Вытащите детали из корпуса.

Сверху бак уже ничего не удерживает.

Вернитесь к задней части

Теперь нужно отсоединить все крепления и элементы.

  • Снимите ремень привода, немного потянув на себя.
  • Отсоедините провода, ведущие к электродвигателю.
  • Открутите болты, которые удерживают мотор на подвесках.

Немного раскачивая двигатель из стороны в сторону, достаньте его из корпуса

Осторожно, деталь тяжелая!

Доберитесь до помпы

Необходимо уложить стиралку на левый бок, снять днище (если оно есть), открутив винты.

Разбираем стиральную машину Bosch:

  • Пассатижами разожмите хомут сливного патрубка.
  • Отсоедините его. Будьте внимательны, в нем может быть вода.
  • Разожмите провода, ведущие к насосу.
  • Выкрутите болты, которые фиксируют сливной насос, и достаньте его.

Снимите бак

До демонтажа бака осталось немного. Отсоедините провода от нагревательного элемента. ТЭН в машинах Бош располагается в передней части, под баком.

Иногда на стенках бака крепится проводка, скрепленная жгутами. Перекусите жгуты кусачками, уберите провода в сторону. Теперь нужно снять амортизаторы.

  • Наденьте на заднюю часть штока амортизатора головку, чтобы вдавить защелку.
  • Потяните шток плоскогубцами на себя и вытащите из отверстия.

То же проделайте со вторым амортизатором. Осталось снять бак с пружин. Приподнимите его вверх за края люка и вытащите через передний отдел.

Сборка стиральной машины

Монтаж выполняем в обратной последовательности. При этом есть некоторые важные тонкости.

Прежде всего, при соединении бака желательно применить сантехнический высокотемпературный силикон. Нанести нужно на стык. Некоторые мастера не используют. Но бывают случаи небольшой протечки на месте соединения. Поэтому рекомендуем его применять.

Второй существенный момент, который необходимо выполнить. При насаживании шкива на резьбу наносим анаэробный фиксатор. Только синий! Красный нельзя! Купить можно в магазине автозапчастей.


Вариант анаэробного фиксатора резьбы.

Это необходимо сделать, чтобы болт, который крепит шкив, не раскрутился в период работы. Такое тоже бывает. Стиралку начнёт бить во время режима отжима.

Ещё важный момент — если вы использовали силикон, то нельзя эксплуатировать машинку в течение дня. Ему необходимо 24 часа, чтобы окончательно затвердеть. Да и фиксатору резьбы желательно дать сутки, согласно инструкции.

Видео

Этот подход можно применить при замене подшипников в любой стиральной машине, не только бренда Zanussi. Если неуверены в своих силах, то лучше обратиться к специалистам!

Как поменять подшипник в стиральной машине «Аристон»

Если соблюдать все правила эксплуатации, срок службы шарикоподшипников на машинках Ariston составляет от 6 до 10 лет, без необходимости обслуживания, заводской брак практически исключен, судя по отзывам. Но при перегрузке или нарушении герметичности сальника может попасть вода на п/ш, что приведет к вымыванию смазки, ржавлению и выходу из строя.

Нарастающий гул при отжиме, вибрация, иногда скрежет — являются характерными признаками того, что необходима срочная замена деталей. Для уверенности можно проверить, есть ли люфт барабана в баке.

В домашних условиях ремонт производится при наличии необходимых инструментов, традиционных для подобной работы, свободного пространства и предварительно купленных п/ш и сальников. Как и в машинках многих других производителей, детали расположены в барабане, добраться до которого можно разобрав практически весь агрегат.

Для того, чтобы избежать ошибки, необходимо изучить инструкцию по самостоятельному ремонту, при разборке записывать все действия, патрубки и контакты маркировать.

Разобрав машинку и вытащив бак, надо уложить его на пол, открутить стопорный болт и снять шкив. Открыв защелки и вывернув болты по периметру, достать барабан. Если не поддается, можно слегка ударить с упором по втулке. Затем извлекается внешний п/ш, равномерными постукиванию по долоту, которое следует установить в край внешней обоймы, двигаясь по всему контуру детали. Для предупреждения повреждений других элементов, лучше заранее приобрести съемник. Внутренний п/ш демонтируется аналогичным образом.

Далее производится очистка посадочных мест, проверка всех компонентов и узлов и сборка машинки.

Инструкция по демонтажу бака

Теперь мы расскажем, как  производится замена подшипников. В большинстве стиральных машинок от компании Atlant отсек бака снимается через верхнюю часть машинки, что немного осложняет задачу. Действия по демонтажу будут следующими:

  • доставайте бункер для порошка;
  • отсоедините с креплений верхнюю крышку стиральной машинки;
  • снимите переднюю панель, аккуратно так как там находиться панель управления;
  • открутите с креплений противовесную плиту и снимите ее.
  • откручивайте саморезы, и демонтируйте шланг подачи воды вместе с отсеком для приема порошка;
  • теперь необходимо отсоединить патрубки;
  • уберите заднюю крышку и отсоединяйте шланги и всю проводку от ТЭНа и двигателя;
  • снимите нижние амортизаторы бака;
  • аккуратно уберите блок управления;
  • снимайте все сливные и подающие шланги;
  • демонтируйте манжеты;
  • беритесь за пружины и вытягивайте отсек бака вверх.

Как поменять подшипник в стиральной машине «LG»

Подготовив все необходимые инструменты, расходные материалы и новые шарикоподшипники для установки, необходимо ознакомиться с инструкцией и приступить к разборке машинки в заданной последовательности, чтобы добраться до барабана.

Снимается и демонтируется:

  • верхняя крышка, сзади выкручивается 3 винта, и лоток для моющих средств;
  • электронная панель, зафиксированная на защелках, с отсоединением всех проводов;
  • манжета из резины, фиксирующая пружина, одновременно проверяется работоспособность и сохранность всех деталей;
  • нижняя панель, предварительно вывернуть винт рядом с фильтром, и передняя с загрузочной крышкой;
  • боковой и верхний грузы;
  • резервуар для стирального средства, вытащить патрубки;
  • задняя крышка, убрать приводной ремень, отключить ТЭНы;
  • амортизаторы и пружины, затем извлечь бак и электродвигатель;
  • в зависимости от модификации и года выпуска, чтобы добраться до п/ш выкручивается винт шкива или разбирается барабан;
  • посредством съемника или подручных инструментов изымаются старые шарикоподшипники, проводится очистка, ревизия и установка новых деталей.

Сборку выполняют в обратной последовательности.
