Схемы регуляторов тока на микросхемах
Выше мы рассмотрели несколько схем зарядных устройств с ручной регулировкой. Основной их недостаток – отсутствие стабилизации. В процессе зарядки АКБ ток через нее уменьшается, а это значит, что придется постоянно контролировать и подстраивать этот параметр. Но построить стабилизированный источник питания ненамного сложнее. Для начала несколько схем регулятора тока для зарядного устройства со стабилизацией, которые можно использовать для построения стационарных ЗУ.
Стабилизатор
Эта схема позволяет заряжать шести- и двенадцативольтовые батареи током одной, заранее установленной стабильной величины до 10 ампер.
Стабилизатор тока для зарядного устройства
Сердцем узла является интегральный стабилизатор напряжения, включенный по схеме токовой стабилизации. Величина зарядного тока будет зависеть от номинала резистора R4, который можно рассчитать по формуле:
I = 1.2/R,
где:
- I – необходимый зарядный ток в А;
- R – номинал резистора R4 в Ом.
Поскольку сама по себе микросхема КР142ЕН12А маломощная, для обеспечения большей мощности используются транзисторные ключи T1 и T2, включенные параллельно. Резисторы R1 и R2 – токовыравнивающие. Они компенсируют разброс параметров транзисторов.
Резисторы R1, R2, R4 изготавливаются из отрезков обмоточного провода необходимой длины, которые для большей компактности свернуты в спираль. Транзисторы VT1 и VT2 можно установить на один общий радиатор без изолирующих прокладок. Площадь рассеяния радиатора – 300 см2. Если на место R4 установить мощный реостат сопротивлением 0.8 Ом, то легко получить регулируемый стабилизатор.
Регулятор-стабилизатор
Эта схема является регулируемым стабилизатором и в отличие от предыдущей имеет более высокий КПД, поскольку рассеиваемая мощность на токозадающем резисторе намного меньше из-за его низкого сопротивления.
Узел собран на операционном усилителе LM358 и полевом транзисторе IRFZ44. Регулировка зарядного тока производится при помощи переменного резистора R3. Резистор R5 является токозадающим.
На месте T1 может работать транзистор STP55NF06, стабилитрон 1N4734A заменим на любой маломощный с напряжением стабилизации 5.6 В. Отечественные аналоги микросхемы LM358 – КР1401УД5, КР1053УД2, КР1040УД1. Полевой транзистор устанавливаем на радиатор.
Немного теории
Процесс заряда аккумуляторов должен проходить по определенным правилам. Причем процесс заряда зависит от вида батареи. Нарушения этих правил приводит к уменьшению емкости и срока эксплуатации. Потому параметры зарядного устройства для автомобильного аккумулятора подбираются для каждого конкретного случая. Такую возможность предоставляет сложное ЗУ с регулируемыми параметрами или купленное специально под эту батарею. Есть и более практичный вариант — сделать зарядное устройство для автомобильного аккумулятора своими руками. Чтобы знать, какие параметры должны быть, немного теории.
Перед началом заряда надо измерить напряжение
Виды зарядных устройств для аккумуляторных батарей
Заряд аккумулятора — процесс восстановления израсходованной емкости. Для этого на клеммы аккумулятора подается напряжение, немного превышающее рабочие показатели АБ. Подаваться может:
- Постоянный ток. Время заряда — не менее 10 часов, в течении всего этого времени подается фиксированный ток, напряжение изменяется от 13,8-14,4 В в начале процесса до 12,8 В в самом конце. При таком виде заряд накапливается постепенно, держится дольше. Недостаток этого способа — необходимо контролировать процесс, вовремя отключить зарядное устройство, так как при перезаряде электролит может закипеть, что существенно снизит его рабочий ресурс.
- Постоянное напряжение. При заряде постоянным напряжением, ЗУ выдает все время напряжение 14,4 В, а ток изменяется от больших значений в первые часы заряда, до очень небольших — в последние. Потому перезаряда АБ не будет (разве что вы оставите его на несколько суток). Положительный момент этого способа — время заряда уменьшается (90-95% можно набрать за 7-8 часов) и заряжаемый аккумулятор можно оставить без присмотра. Но такой «экстренный» режим восстановления заряда плохо влияет на срок службы. При частом использовании постоянным напряжением АБ быстрее разряжается.
Графики изменения параметров ЗУ в разных режимах
В общем, если нет необходимости спешить, лучше использовать заряд постоянным током. Если надо за короткое время восстановить работоспособность аккумулятора — подавайте постоянное напряжение. Если говорить о том, какое лучше сделать зарядное устройство для автомобильного аккумулятора своими руками, ответ однозначен — подающее постоянный ток. Схемы будут простые, состоящие из доступных элементов.
Как определить нужные параметры при зарядке постоянным током
Опытным путем установлено, что заряжать автомобильные свинцовые кислотные аккумуляторы (их большинство) необходимо током, который не превышает 10% от емкости батарей. Если емкость заряжаемой АБ 55 А/ч, максимальный ток заряда будет 5,5 А; при емкости 70 А/ч — 7 А и т.д. При этом можно ставить чуть меньший ток. Заряд будет идти, но медленнее. Он будет накапливаться даже если ток заряда будет 0,1 А. Просто для восстановления емкости потребуется очень много времени.
Так как в расчетах принимают, что ток заряда составляет 10%, получаем минимальное время заряда — 10 часов. Но это — при полном разряде аккумулятора, а его допускать нельзя. Потому фактическое время заряда зависит от «глубины» разряда. Определить глубину разряда можно, замерив вольтаж на АБ до начала заряда:
- Полностью заряженная батарея (100%) имеет напряжение 12,7-12,8 В.
- Половинный разряд (около 50%) с напряжением 12 В. Вот при таком разряде или чуть ниже надо ставить АБ на зарядку.
Почти полный или полный разряд (10-0%) — 11,8-11,7 В. До таких значений лучше не опускаться — частый полный разряд сокращает срок службы.
Чтобы рассчитать примерное время заряда АБ, надо узнать разницу между максимальным зарядом батареи (12,8 В) и текущим ее вольтажом. Умножив цифру на 10 получим время в часах. Например, напряжение на аккумуляторе перед зарядом 11,9 В. Находим разницу: 12,8 В — 11,9 В = 0,8 В. Умножив эту цифру на 10, получаем что время заряда будет около 8 часов. Это при условии, что подавать будем ток, который составляет 10% от емкости батареи.
Причины и признаки разряда АКБ
В процессе эксплуатации аккумуляторной батареи при работе двигателя идет постоянный подзаряд АКБ от генератора автомобиля. Проверить процесс заряда можно, подключив к клеммам аккумулятора мультиметр при заведенном двигателе, измеряя напряжение зарядки автомобильного аккумулятора. Заряд считается нормальным, если напряжение на клеммах составляет от 13,5 до 14,5 Вольт.
Таблица уровня заряженности АКБ.
Вопрос эксперту
Каким должно быть минимальное напряжение АКБ?
Напряжение нормально заряженного аккумулятора во время стоянки должно быть не менее 12,5 Вольта. В том случае, если напряжение менее 11,5 Вольта, двигатель авто может не запуститься во время старта.
Для полного заряда требуется проехать на авто не менее 30 километров или примерно полчаса в городском ритме движения. Причины разряда аккумуляторной батареи:
- АКБ имеет значительный износ (более 5-ти лет эксплуатации);
- неправильная эксплуатация аккумулятора, приводящая к сульфатации пластин;
- длительная стоянка транспортного средства, особенно в холодное время года;
- городской ритм движения авто с частыми остановками, когда АКБ не успевает достаточно зарядиться;
- невыключенные электроприборы автомобиля во время стоянки;
- повреждение электропроводки и оборудования автомобиля;
- утечки по электроцепям.
Многие автовладельцы в комплекте бортового инструмента не имеют средств для измерения напряжения АКБ (вольтметр, мультиметр, пробник, сканер). В таком случае можно руководствоваться косвенными признаками разряда АКБ:
- тусклое свечение лампочек на приборной панели при включении зажигания;
- отсутствие вращения стартера при запуске двигателя;
- громкие щелчки в районе стартера, погасание лампочек на приборной панели при запуске;
- полное отсутствие реакции авто на включение зажигания.
При появлении перечисленных признаков в первую очередь необходимо проверить клеммы АКБ, при необходимости их почистить и поджать. В холодное время года можно попробовать занести на некоторое время аккумуляторную батарею в теплое помещение и его прогреть.
ЗУ своими руками.
Зачем нужно заряжать АКБ
В современных автомобилях используются свинцово-кислотные аккумуляторы. Их особенность в том, что при постоянном слабом заряде происходит процесс сульфатации пластин. В результате аккумулятор теряет емкость и не может справиться с запуском двигателя. Избежать этого можно, регулярно заряжая батарею от сети. С его помощью можно подзарядить батарею и предотвратить, а в некоторых случаях даже обернуть вспять, процесс сульфатации.
Зарядное устройство (УЗ) для аккумуляторов, сделанное своими руками, незаменимо в случаях, когда вы оставляете машину в гараже на зимний период. Из-за саморазряда АКБ теряет 15-30% емкости за месяц. Поэтому завести машину в начале сезона без предварительной зарядки не получится.
ЗУ из лампового телевизора
Первой будет схема, пожалуй, самая простейшая, и справиться с ней сможет практически любой автолюбитель.
Для изготовления простейшего зарядного устройства понадобиться всего лишь две составные части – трансформатор и выпрямитель.
Главное условие, которым должно соответствовать зарядное устройство – это сила тока на выходе из прибора должна составлять 10% от емкости АКБ.
То есть, зачастую на легковых авто применяется батарея на 60 Ач, исходя из этого, на выходе из прибора сила тока должна быть на уровне 6 А. При этом напряжение 13,8-14,2 В.
Если у кого-то стоит старый ненужный ламповый советский телевизор, то лучше трансформатора, чем из него не найти.
Принципиальная схема зарядного устройства из телевизора имеет такой вид.

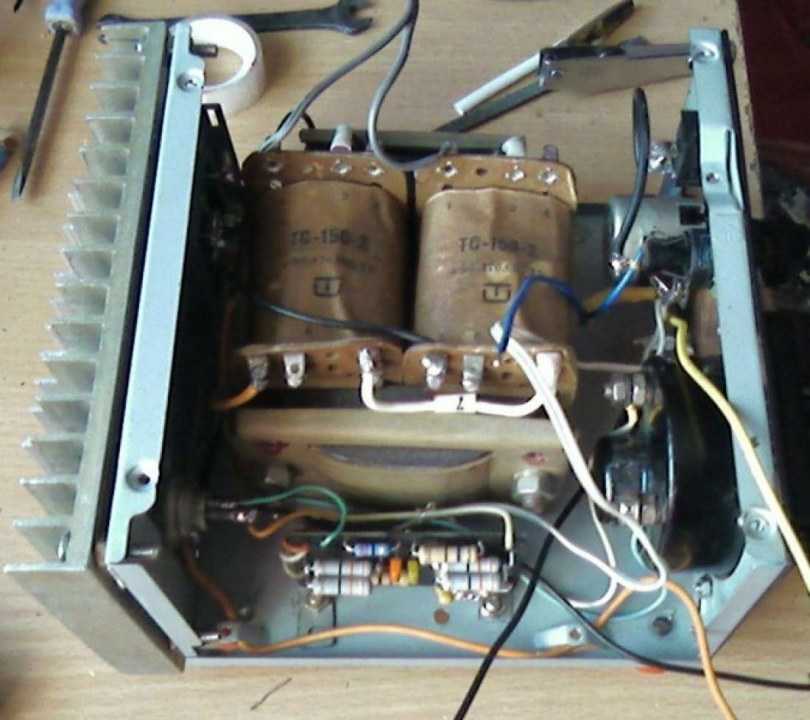

Зачастую на таких телевизорах устанавливался трансформатор ТС-180. Особенностью его являлось наличие двух вторичных обмоток, по 6,4 В и силой тока 4,7 А. Первичная обмотка тоже состоит из двух частей.

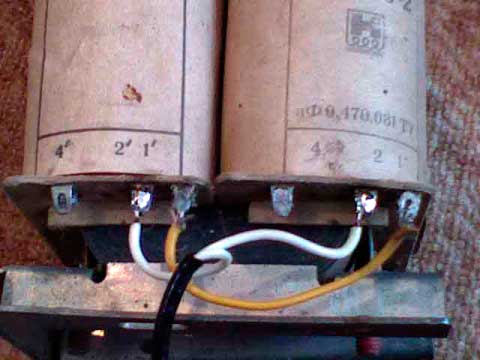

Вначале потребуется выполнить последовательное подключение обмоток. Удобство работ с таким трансформатором в том, что каждый из выводов обмотки имеет свое обозначение.
Для последовательного соединения вторичной обмотки нужно соединить между собой выводы 9 и 9\’.
А к выводам 10 и 10\’ – припаять два отрезка медного провода. Все провода, которые припаиваются к выводам должны иметь сечение не менее 2,5 мм. кв.
Что касается первичной обмотки, то для последовательного соединения нужно соединить между собой выводы 1 и 1\’. Провода с вилкой для подключения к сети нужно припаять к выводам 2 и 2\’. На этом с трансформатором работы завершены.
Далее нужно сделать диодный мост. Для этого потребуется 4 диода, способных работать с током в 10 А и выше. Для этих целей подойдут диодные мосты Д242 или аналоги Д246, Д245, Д243.
На схеме указано, как должно производится подключение диодов – к диодному мосту припаиваются провода, идущие от выводов 10 и 10\’, а также провода, которые будут идти к АКБ.
Не стоит забывать и о предохранителях. Один из них рекомендуется установить на «плюсовом» выводе с диодного моста. Этот предохранитель должен быть рассчитан на ток не более 10 А. Второй предохранитель (на 0,5 А) нужно установить на выводе 2 трансформатора.
Перед началом зарядки лучше проверить работоспособность устройства и проверить его выходные параметры при помощи амперметра и вольтметра.
Иногда бывает, что сила тока несколько больше, чем требуется, поэтому некоторые в цепь установить 12-вольтовую лампу накаливания с мощностью от 21 до 60 Ватт. Эта лампа «заберет» на себя излишки силы тока.
Плюсы и минусы самодельного ЗУ
Несомненным плюсом самодельного прибора для подзарядки батареи служит его низкая себестоимость.
В качестве комплектующих для пуско-зарядного прибора нередко применяют детали разных бытовых приборов. Даже в случае приобретения всех необходимых для монтажа прибора деталей, оно обойдется заметно дешевле готового устройства.
К недостаткам самодельного приспособления относится примитивное устройство, исключающее автоматическое отключение прибора при достижении батареей максимального заряда. Из-за этого возникает необходимость постоянно следить за процессом.
Опытные мастера-радиолюбители находят выход из ситуации, дополняя прибор самодельными автоматическими датчиками.
Самостоятельная зарядка АКБ
Конечно, можно доставить севший аккумулятор в сервис, но зарядить его ведь можно и самостоятельно, при этом не нужно быть специалистом. Итак, рассказываем, как зарядить аккумулятор в домашних условиях. Здесь главное соблюсти технику безопасности, поэтому используйте очки, химически стойкие перчатки, исправное зарядное устройство, и не переворачивайте батарею набок или вверх дном, следите за полярностью при подключении зарядного устройства! Работать нужно в проветриваемом помещении, без присутствия открытого огня.
Для начала оцените цвет и состояние электролита – отключив АКБ от клемм и сняв крышки, посмотрите на цвет «жидкости» внутри. Если она прозрачная, то все в порядке, а вот муть, и тем более плавающие хлопья могут сигнализировать о произошедшем замыкании, и тогда придется менять батарею. Если все нормально, то можно приступать.
Есть три варианта зарядки, и мы о них всех сейчас расскажем:
Такой метод потребует максимального контроля и регулярной корректировки ампеража каждые 1,5 — 2 часа, а также плотности электролита.
Например, для того, чтобы правильно зарядить аккумулятор емкостью 55 или 60 А, придется держать АКБ подключенным к зарядному при силе тока в 5,5 — 6 ампер в течении десяти часов. Такое значение 1/10 (0,1) берется исходя из емкости. Для «шестидесятки» оно равно — 60*0,1 = 6А
Током в 3 А (множитель 0,05), нужно заряжать 20 часов.
Зарядка прекращается по достижении нужной плотности, напряжения АКБ 16 вольт или ток заряда не уменьшается в течении 2 часов.
Используются более современные ЗУ и удобность этого способа в том, что вам не нужно задумываться о том, сколько заряжать аккумулятор автомобиля – как только заряд будет полным, то загорится индикатор, и зарядное можно будет отключать.
Здесь все еще проще, сначала АКБ заряжается постоянным током, а потом напряжением. Именно по такому принципу работает большинство современных зарядок. То есть, человеческое участие здесь требуется только для подсоединения и включения в сеть, а дальше зарядное устройство с автоматическим отключением само выполнит всю работу. Например зарядное устройство «Вымпел-30», предназначенное для зарядки различных батарей, впрочем, в нем предусмотрены разные режимы.
Автоматическое зарядное устройство «Вымпел 30»
Иногда требуется подзарядить АКБ максимально быстро. В этом случае нужно выставить ток 12 — 15 А и заряжать батарею минут 20, чего будет достаточно, чтобы завести авто. Но помните, что такая экспресс-зарядка не пройдет, если аккумулятор разряжен наполовину или больше. И еще, не стоит прибегать к такому способу очень часто, это негативно скажется на долговечности службы батареи.
Существует одна особенность в том, как зарядить полностью разряженный аккумулятор автомобиля. Дело в том, что современные зарядки имеют защиту от короткого замыкан и срабатывают только при наличии обратного напряжения не меньше 8 вольт. «Дохлый» АКБ его дать не может, поэтому, подключаем зарядное к аккумулятору, а потом на 1-2 секунды, соблюдая полярность, присоединяем к цепи любую другую заряженную батарею. Убираем «пускач» и дальше действуем по стандартной схеме.
Некоторые зарядные устройства могут использоваться как помощь аккумулятору во время пуска двигателя и имеют название «Пуско-зарядные». При севшей АКБ или зимой их подсоединяют к аккумулятору машины, включают и заводят автомобиль.
В былые времена встречал пуско зарядное устройство» Электроника ЗП 01″. Вот схема данного устройства.
Устройство, принцип действия
Аккумулятор состоит из двух свинцовых пластин, погруженных в раствор серной кислоты. Одна из них является анодом, другая – катодом. В результате взаимодействия свинца с серной кислотой на поверхности пластин образуется сульфат свинца PbSO4.
Для заряда аккумулятора нужно приложить к аноду положительное напряжение, а к катоду – отрицательное, после чего на аноде начнет образовываться двуокись свинца PbO2, а на катоде – губчатый свинец Pb.
- При разряде происходит обратное восстановление до сульфата свинца.
- Напряжение полностью заряженного аккумулятора составляет около 2,12 В.
- Стартерная аккумуляторная батарея с номинальным напряжением 12 В содержит шесть аккумуляторов, соединенных последовательно.
- Следовательно, то, что в просторечье часто называют «аккумулятором», на самом деле является аккумуляторной батареей.
Заряжают АКБ с помощью специальных зарядных устройств ЗУ («зарядок»), которые можно приобрести в автомагазине, но можно изготовить и самостоятельно.
Самостоятельное изготовление автомобильного зарядного устройства
Теперь рассмотрим самые простые зарядные устройства, которые можно изготовить самому. Первым будет устройство, которое по принципиальной схеме очень сходно с описанным.
На схеме обозначено:S1 — выключатель питания (тумблер);FU1 — предохранитель на 1А;T1 — трансформатор ТН44;D1-D4 — диоды Д242;C1 — конденсатор 4000 мкФ, 25 В;A — амперметр на 10А.
Итак, для изготовления самодельного зарядного устройства понадобиться понижающий трансформатор ТС-180-2. Такие трансформаторы использовались на старых ламповых телевизорах. Его особенностью является наличие двух первичных и вторичных обмоток. При этом каждая их вторичных обмоток на выходе имеет по 6,4 В и 4,7 А. Поэтому чтобы добиться необходимых для зарядки АКБ 12,8 В, на которые способен этот трансформатор, нужно произвести последовательное соединение этих обмоток. Для этого используется короткий провод с сечением не менее 2,5 мм. кв. перемычкой соединяется не только вторичные обмотки, но и первичные.
Видео: Самое простое зарядное устройство для АКБ
Далее потребуется наличие диодного моста. Для его создания берутся 4 диода, рассчитанных на силу тока не менее 10 А. Эти диоды можно закрепить на текстолитовой пластине, а затем произвести правильное их соединение. К выходным диодам подсоединяются провода, которые устройство и будет подключаться к АКБ. На этом сборку прибора можно считать завершенной.
Теперь о правильности процесса зарядки. При подключении устройства к аккумулятору, нельзя перепутывать полярность, иначе можно вывести из строя и батарею, и прибор.
При подключении к АКБ, устройство должно быть полностью обесточено. Включать его в сеть можно только после подсоединения к батарее. Отключать от батареи его тоже следует после отключения от сети.
Сильно разряженную батарею нельзя подключать к прибору без средства, понижающего напряжение и силу тока, иначе прибор на АКБ будет подавать ток высокой силы, который может навредить батарее. В качестве понижающего средства может выступать обычная 12-вольтовая лампа, которая подсоединяется к выводным клеммам перед АКБ. Лампа при работе устройства будет гореть, тем самым частично забирая на себя напряжение и ток. Со временем, после частичной зарядки батареи, лампу из цепи можно исключить.
При зарядке периодически нужно проверять степень зарядки батареи, для чего можно воспользоваться мультиметром, вольтметром или нагрузочной вилкой.
Полностью заряженная батарея при проверке на ней напряжения должна показывать не менее 12,8 В, если значение ниже – требуется дальнейшая зарядка, для доведения этого показателя до нужного уровня.
Видео: Зарядное устройство для автомобильного аккумулятора своими руками
Поскольку данная схема не имеет защитного корпуса, не стоит оставлять устройство без присмотра во время работы.
И пусть этот прибор не обеспечивает оптимальные 13,8 В на выходе, но для подзарядки аккумулятора вполне годиться, хотя примерно через два года пользования батареей все же понадобиться выполнить ее зарядку заводским устройством, обеспечивающим все оптимальные параметры для зарядки батареи.
Мобильные ПУ
Ещё один вид ПУ, точнее сразу два, похожих по принципу действия — аккумуляторное и конденсаторное. Конденсаторный прибор работает за счёт разрядки заряженных конденсаторов по команде. Особенно сложным их состав назвать нельзя, но сами конденсаторы таких номиналов довольно дороги и не восстанавливаются после повреждений или пересыхания. Используют их очень редко, хотя они довольно мобильны, но из-за высоких нерегулируемых токов есть риск нанести вред АКБ.
Бустеры, или аккумуляторные пускачи, работают ещё проще. По большому счёту, это просто дополнительная батарея в автономном корпусе. Именно автономность принесла им популярность. Их можно использовать хоть в степи, где нет электричества. Предварительно заряженный аккумулятор подключается к бортовой электросети и спокойно запускает двигатель
При этом важно выбрать ёмкость бустера и его пусковой ток. Он не может быть меньше, чем у стандартной батареи
Бытовые автономные установки имеют ёмкость от 18 А/ч, а более дорогие и громоздкие, профессиональные приборы, могут иметь ёмкость порядка 200 А/ч.
Любое из этих помощников водителя поможет запустить двигатель, но надёжнее и дешевле трансформаторного ПУ, собранного своими руками, пока нет. Удачной всем работы и быстрого пуска!
На основе компьютерного БП

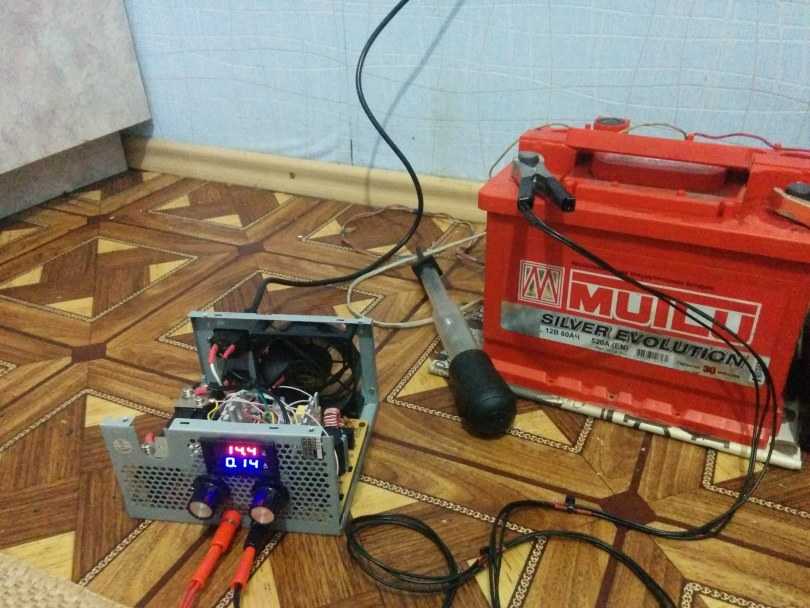

Зарядное устройство для аккумулятора автомобиля своими руками нетрудно смастерить, задействовав блок питания для старой модели типа АТХ, действующий на основе контроллера типа TL494 . Работа потребует от мастера понимания основ радиотехники.
Схема поможет понять принцип монтажа цепи.
Потребуется выполнить определенные действия:
- Оставляют лишь провода в желтой и черной изоляции, соединяют их. При этом желтые провода образуют «плюс», а провода черного цвета «минус».
- Ликвидируют дорожки с номерами 1, 14, 15, 16.
- Для корректировки показателей заряда на блок питания потребуется поместить резистор переменного тока (10 и 4,4 кОм).
- Монтируют в точном соответствии с чертежом.
Зачем нужна зарядка
Свинцово-кислотные аккумуляторы отличаются «дубовостью», эксплуатационной выносливостью, отчего и держатся нерушимо в автотранспорте. Причина – простота электрохимических процессов в свинцово-кислотной АКБ. Для контроля за ее текущим состоянием в большинстве случаев достаточно знать величину напряжения всей батареи без разбивки по банкам. Но перезаряд свинцово-кислотной АКБ может вызвать вскипание электролита в ней. На ходу автомобиля это очень опасно, поэтому в бортсети АКБ хронически недозаряжается. Постоянный недозаряд приводит к преждевременной сульфатации пластин и снижению ресурса АКБ. Ситуация усугубляется в холодное время года, даже если гараж или место стоянки отапливается, т.к. до комнатной температуры их не греют. Если же в перерывах между поездками дозаряжать АКБ по максимуму, сколько она способна принять энергии при данной наружной температуре, то «акумыч» проживет хорошо и долго даже в суровых условиях. Дозаряд АКБ как раз и обеспечивает зарядное устройство для аккумулятора, но это еще не все. Правильно построенное зарядное устройство дает также десульфатирующий эффект. Если зимой ежесуточно на ночь снимать АКБ и ставить на дозаряд, она выдерживает количество циклов заряд-разряд в 1,5-2 раза против прописанного в ТУ в расчете на типовой режим эксплуатации. Также зарядка с десульфатацией иногда способна спасти АКБ, «убитую», напр., при попытках завести машину на холоде. И, наконец, емкость неиспользуемой АКБ за месяц падает на 15-30% вследствие саморазряда. Если же на это время поставить АКБ на содержание под током от зарядки (см. далее), то аккумулятор будет всегда свежим. И, между прочим, постановка неиспользуемой АКБ на содержание также уменьшает сульфатацию пластин.
Плюсы и минусы самодельного ЗУ
Несомненным плюсом самодельного прибора для подзарядки батареи служит его низкая себестоимость.
В качестве комплектующих для пуско-зарядного прибора нередко применяют детали разных бытовых приборов. Даже в случае приобретения всех необходимых для монтажа прибора деталей, оно обойдется заметно дешевле готового устройства.
К недостаткам самодельного приспособления относится примитивное устройство, исключающее автоматическое отключение прибора при достижении батареей максимального заряда. Из-за этого возникает необходимость постоянно следить за процессом.
Опытные мастера-радиолюбители находят выход из ситуации, дополняя прибор самодельными автоматическими датчиками.
Защита
УЗ для АКБ что броня для танка, так что с него и начнем. УЗ для самодельного ЗУ АКБ желательно делать, разумеется, попроще. Далее, УЗ также желательно строить автономным, чтобы через него можно было подключать АКБ к любому ЗУ, схема которого вам приглянется, или которое у вас уже есть. И последнее, УЗ должно срабатывать как можно четче и быстрее, для возможности использования его в схемах заряда современных аккумуляторов с герметичными банками.
Малоэффективные схемы защиты автоаккумуляторов

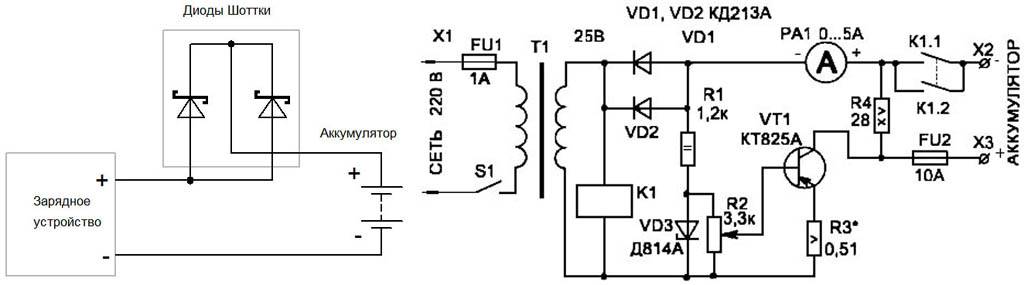

Простейшая защита от переполюсовки диодами Шоттки (слева на рис.) не спасет от экстратока перезаряда или при неправильном подключении исправной недозаряженной АКБ. Разве что путем сгорания недешевой диодной сборки. Если аккумулятор «новый, хороший», то, пока руки не дойдут до «нового, хорошего» ЗУ, может выручить интегрированная защита по схеме справа; ее можно встроить в уже имеющийся самодельный лабораторный ИП.
В данной схеме используются медленный отклик АКБ на скачок напряжения и гистерезис реле: их ток (и напряжение) отпускания в 2,5-4 раза меньше тока/напряжения срабатывания. Любое ЗУ АКБ включают только с подключенной АКБ. Реле – переменного тока на напряжение срабатывания 24 В и ток через контакты от 6 (9, 12) А. При включении ЗУ реле срабатывает, контакты его замыкаются, пошел заряд. Напряжение на выходе трансформатора падает ниже 24 В, но на выходе ЗУ остается 14,4 В, выставленных заранее под нагрузкой R3 в схеме стабилизации напряжения. Реле пока держит, но, вдруг пошел экстраток, первичное напряжение просядет больше, реле отпустит и цепь заряда разорвется.
Недостатки у этого ЗУ серьезные. Во-первых, нет защиты от скачка напряжения по выходу от переполюсовки истощенной АКБ. Во-вторых, нет самоблокировки: от экстратока реле будет хлопать и хлопать, пока контакты не обгорят. В-третьих, нечеткое срабатывание: любое реле по недонапряжению на обмотке отпускает с дребезгом контактов. Поэтому пытаться ввести в эту схему регулировку тока срабатывания бессмысленно. И, наконец, реле и трансформатор Т1 должны быть подобраны друг к другу, т.е. повторяемость данного устройства близка к нулевой.
Схема УЗ, полностью соответствующая указанным выше требованиям, дана на рис.:

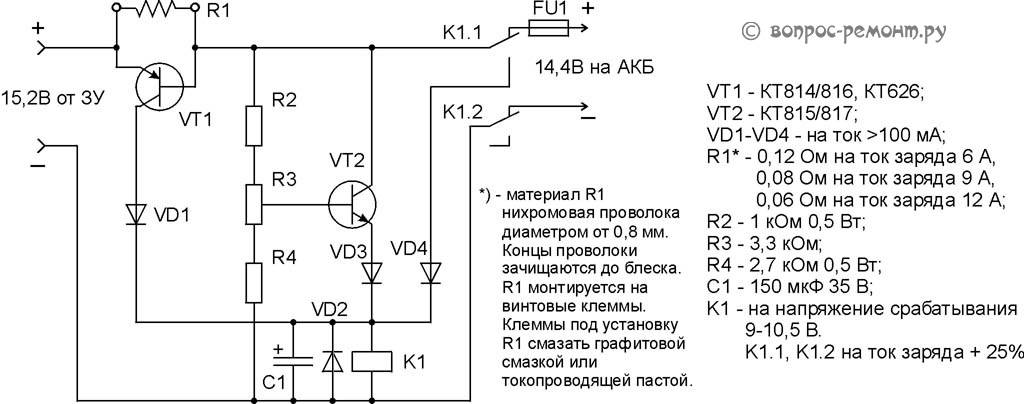

Простая схема защиты аккумулятора автомобиля от перезаряда, перенапряжения и переполюсовки
Ток заряда течет через нормально замкнутые контакты реле K1, что намного уменьшает вероятность их обгорания. Обмотка K1 подключена по логической схеме диодного «или» к модулю защиты от экстратока (R1, VT1, VD1), модулю защиты от перенапряжения (R2, R3, R4, VT2, VD2) и цепи самоблокировки K1.2, VD3; порог срабатывания K1 по перенапряжению устанавливается R3. Недостаток у этого УЗ всего один, его нужно налаживать с использованием балластной нагрузки и мультиметра:
- Выпаивают (или пока не запаивают) K1, VD2 и VD3.
- Вместо обмотки K1 включают мультиметр, установленный на измерение напряжения 20 В.
- Вместо АКБ подключают резистор не менее чем на 25 Вт сопротивлением 2,4 Ом для тока заряда 6 А, 1,6 Ом на ток заряда 9 А и 1,2 Ом на ток 12 А; его можно накрутить из той же проволоки, что и R1.
- Подают на вход напряжение 15,6 В от ЗУ. Мультиметр покажет напряжение (токовая защита сработала), т.к. сопротивление R1 выбрано с небольшим избытком.
- Уменьшают немного напряжение ЗУ, пока мультиметр не покажет 0. Записывают полученное значение выходного напряжения ЗУ. Альтернатива – неизменное напряжение ЗУ и трудоемкая подгонка R1.
- VT1 выпаивают, K1 и VD2 запаивают на место, движок R3 ставят в крайнее нижнее по схеме положение.
- Напряжение ЗУ увеличивают, пока на нагрузке не окажется 15,6 В.
- Плавно вращают движок R3 до срабатывания K1.
- Уменьшают напряжение ЗУ до записанного ранее значения.
- Впаивают на место VT1 и VD3 – схема готова к финальным испытаниям.
- Через амперметр подключают исправную недозаряженную АКБ; к ней – мультиметр, установленный на напряжение.
- Пробный заряд проводят с непрерывным контролем. Когда мультиметр покажет 14,4 В на АКБ, засекают ток содержания. Скорее всего он будет в норме для данной АКБ (см. выше); желательно, чтобы ближе к нижнему пределу.
- Если ток содержания великоват, еще немного уменьшают напряжение ЗУ.
Заключение
Не поленитесь доработать свое устройство плавкими предохранителями. Номиналы предохранителей на схеме. Не проверяйте на искру напряжение на крокодилах зарядника, иначе лишитесь предохранителя.
Внимание! Схема данного ЗУ предназначена для быстрой зарядки вашего аккумулятора в критических случаях, когда надо срочно куда-то ехать через 2-3 часа. Не используйте ее для повседневного обращения, так как заряд идет при максимальное токе, что не самый лучший режим зарядки для вашего аккумулятора
При перезаряде начинет «кипеть» электролит и в окружающее пространство начнут выделяться ядовитые пары.
Тех, кого заинтересовала теория зарядных устройств (ЗУ), а также схемы нормальных ЗУ, то в обязательном порядке качаем эту книжку по этой ссылке. Ее можно назвать библией по зарядным устройствам.
